深度学习（17）目标检测模型相关结构总结

• 总结模型中常用结构的含义与作用
• 不定时更新

1. 常用术语

---

👉自顶向下（Top-Down）

• 从“整体 → 局部”
• 先有全局，再逐步细化

👉 自底向上（Bottom-Up）

• 从“局部 → 整体”
• 先有细节，再逐步组合

---

👉 上采样（Upsample）

图变大（分辨率 ↑）
细节更密集
常用于恢复空间信息

👉 下采样（Downsample）

图变小（分辨率 ↓）
信息更抽象
常用于提取语义

---

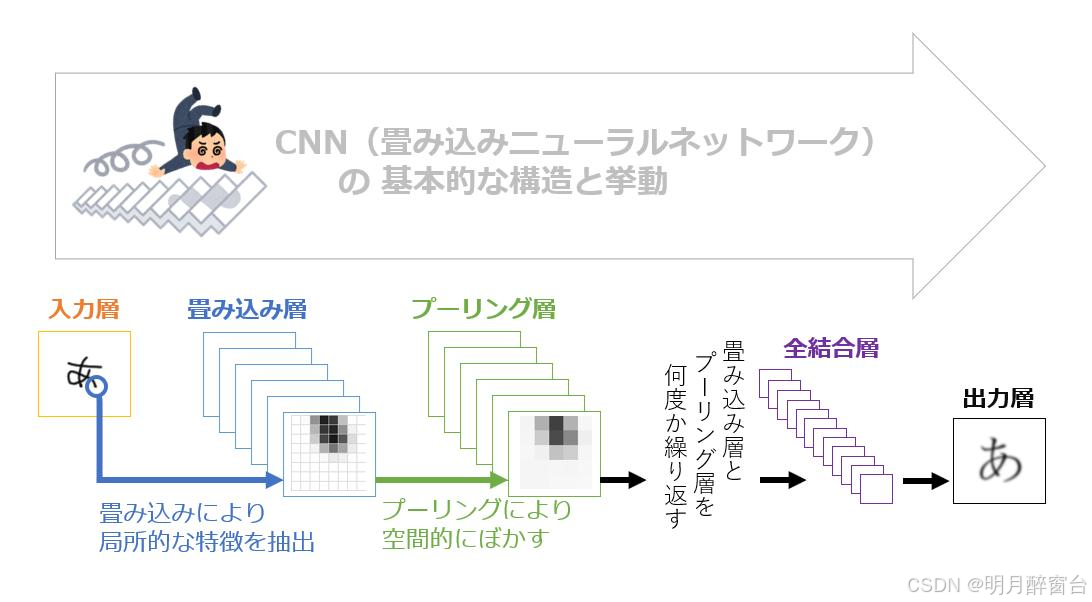

2. 模型基础

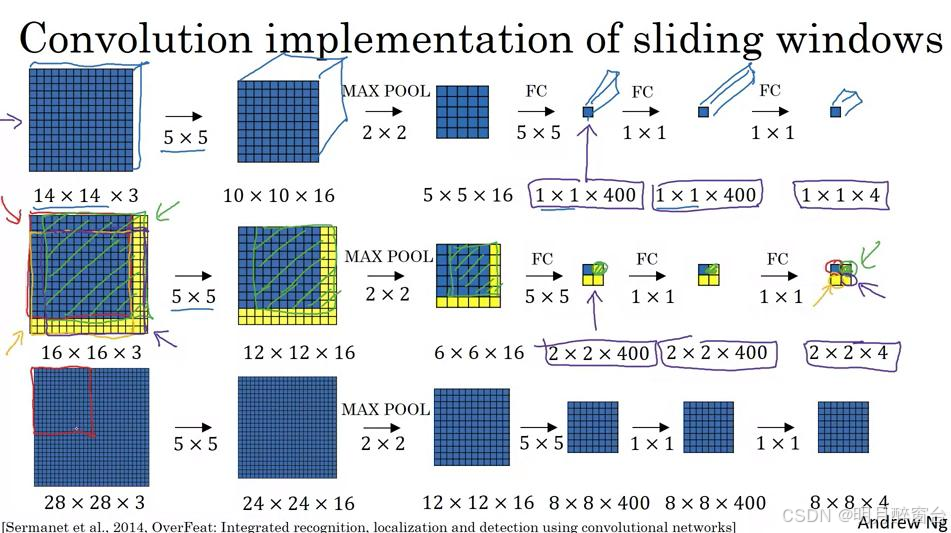

• 卷积（Convolution） 👉 提取特征（最核心）
• 池化（Pooling） 👉 降采样、压缩信息
• 全连接（FC） 👉 做决策（分类/回归）

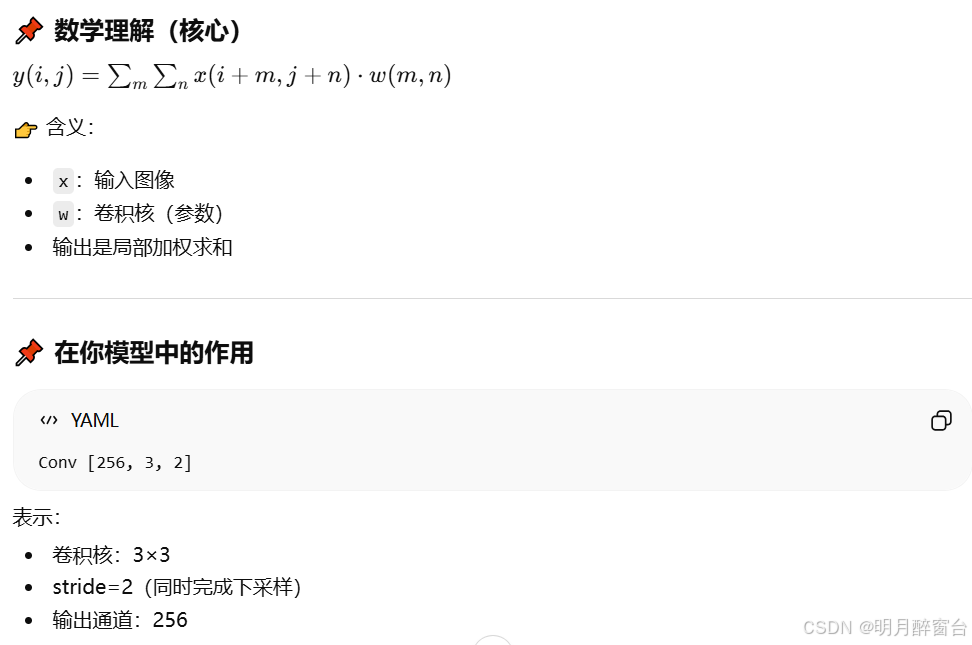

2.1 卷积

• 👉 用一个“小窗口”在图像上滑动，提取局部特征



2.2 池化层

• 👉 在局部区域取一个“代表值”

• 常见：

  • Max Pool（最大值）
  • Avg Pool（平均值）

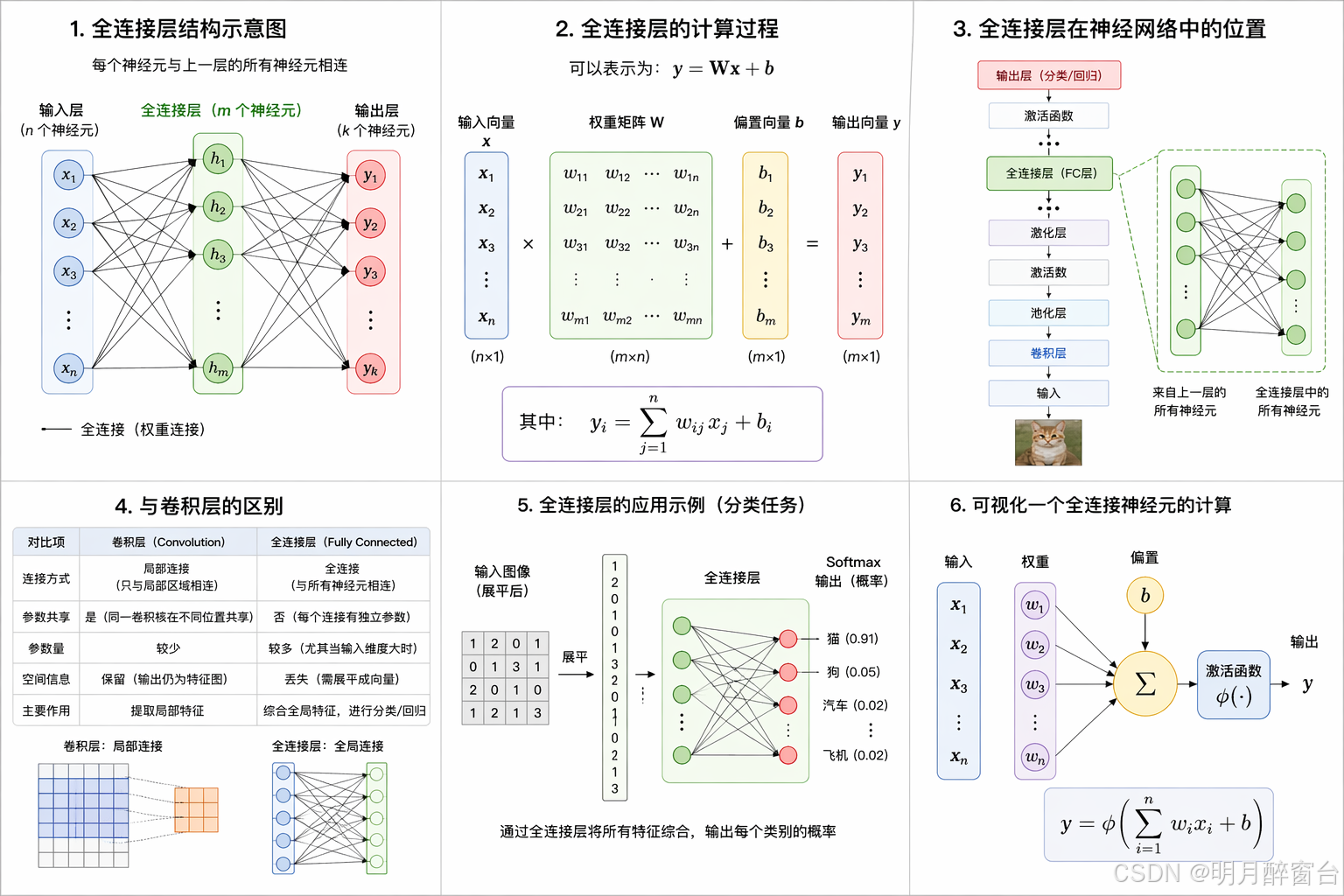

2.3 全连接层

• 👉 把所有特征“拉直”后做决策


3. 模型结构

• 模型中的常见结构

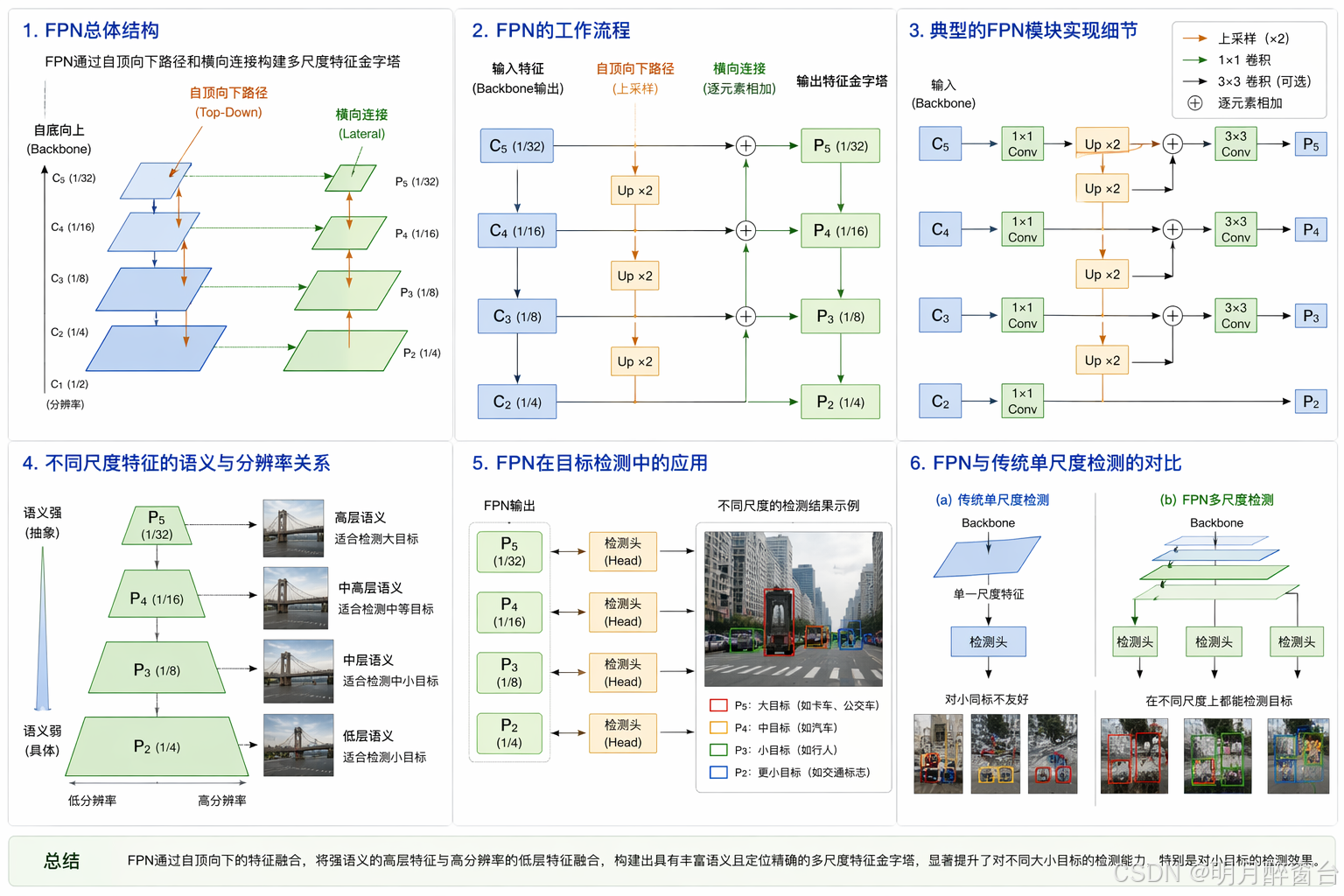

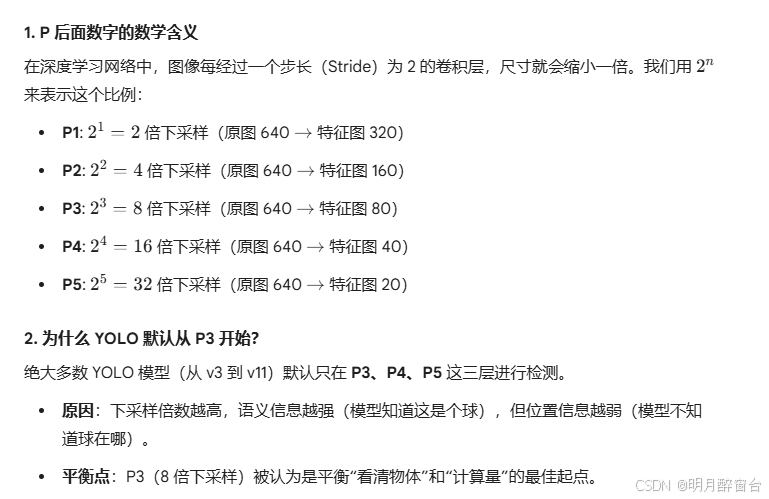

3.1 特征金字塔（FPN）

• FPN（Feature Pyramid Network）及其演进结构通常被称为模型的**“颈部”（Neck）。它的核心作用是特征融合**，即解决卷积神经网络中“深层语义强但位置糊”与“浅层位置精但语义弱”的矛盾。

• 结构：

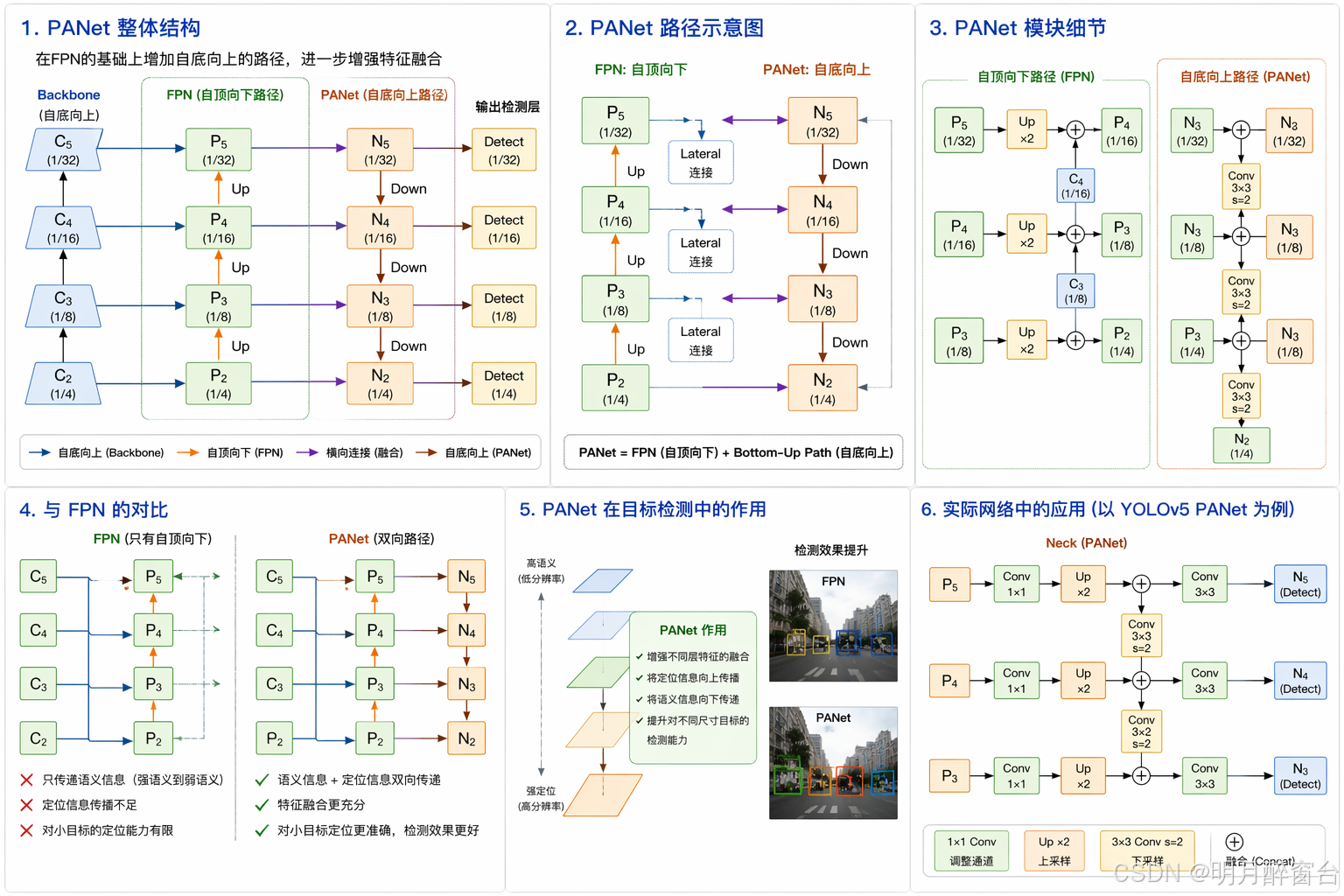

3.2 PANet (Path Aggregation Network) —— 目前 YOLO 系列的标配

• 这是 FPN 最直接、最成功的继承者，也是 YOLOv5 到 YOLOv11 默认使用的结构。

• 结构特点：

  • 在 FPN 的“自顶向下”（Top-Down）路径之后，额外增加了一个**“自底向上”（Bottom-Up）**的路径。

• 作用分析：

  • 缩短定位信息路径：在 FPN 中，底层的精确位置信息要传到最顶层（P5）需要经过几十甚至上百层卷积。PANet 通过快捷的自底向上路径，让顶层特征也能快速获得底层的精确位置信息。

  • 提升大目标精度：这对大目标的定位非常有帮助。

  • 使用场景：通用目标检测，平衡大小目标的综合性能。

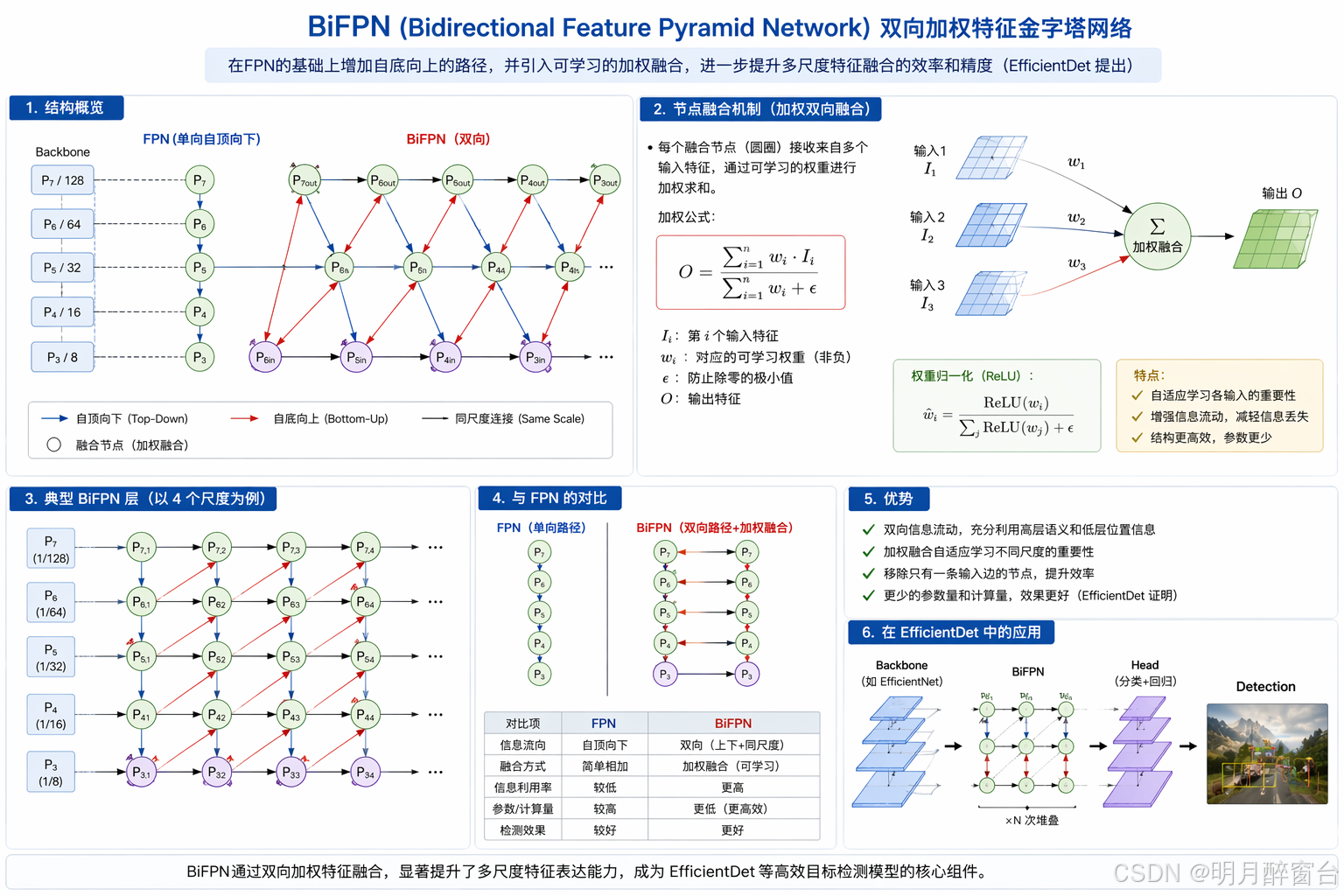

3.3 BiFPN (Bidirectional Feature Pyramid Network) —— 追求极致效率

• 由 Google 在 EfficientDet 中提出。

• 结构特点：

  • 双向融合 + 跳层连接：在同一层级之间增加连接，跳过不必要的节点。

  • 加权特征融合：并不是简单的 Concat（拼接）或 Add（相加），而是给不同层的特征分配不同的学习权重（Weighted Fusion）。

• 作用分析：

  • 自动筛选重要特征：模型会发现某些层对当前目标的贡献更大，从而给它更大的权重。

  • 轻量化：用更少的参数量实现了比 PANet 更强的特征融合能力。

  • 使用场景：对模型体积和推理延迟极其敏感，但又需要高精度的移动端或嵌入式场景。

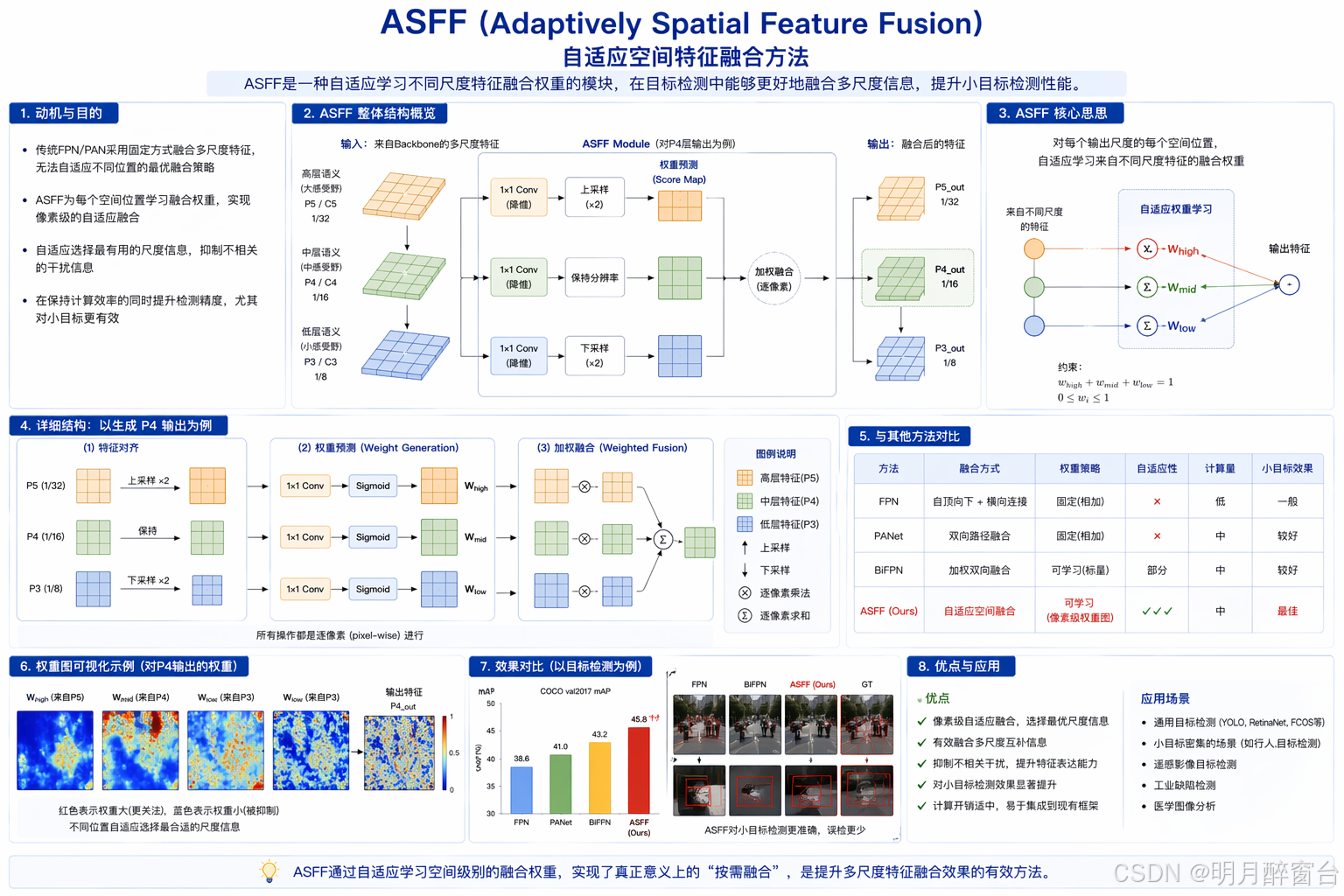

3.4 ASFF (Adaptively Spatial Feature Fusion) —— 解决尺度不一致

• 这是一种更“细粒度”的融合方式。

• 结构特点：

  • 它在特征融合时，会让每个层级都去观察其他所有层级的信息。例如，P3 层在融合时，会同时参考 P4 和 P5 经过缩放后的特征，并为每个像素点计算一个空间权重。

• 作用分析：

  • 过滤干扰：如果 P5 层的某个区域对 P3 检测小目标有干扰，ASFF 的空间权重会将其抑制。

  • 极致的小目标优化：对于像乒乓球这种物体，ASFF 能有效利用全局信息来辅助定位，减少背景干扰。

• 使用场景：极小目标检测，或者背景极其复杂的场景。

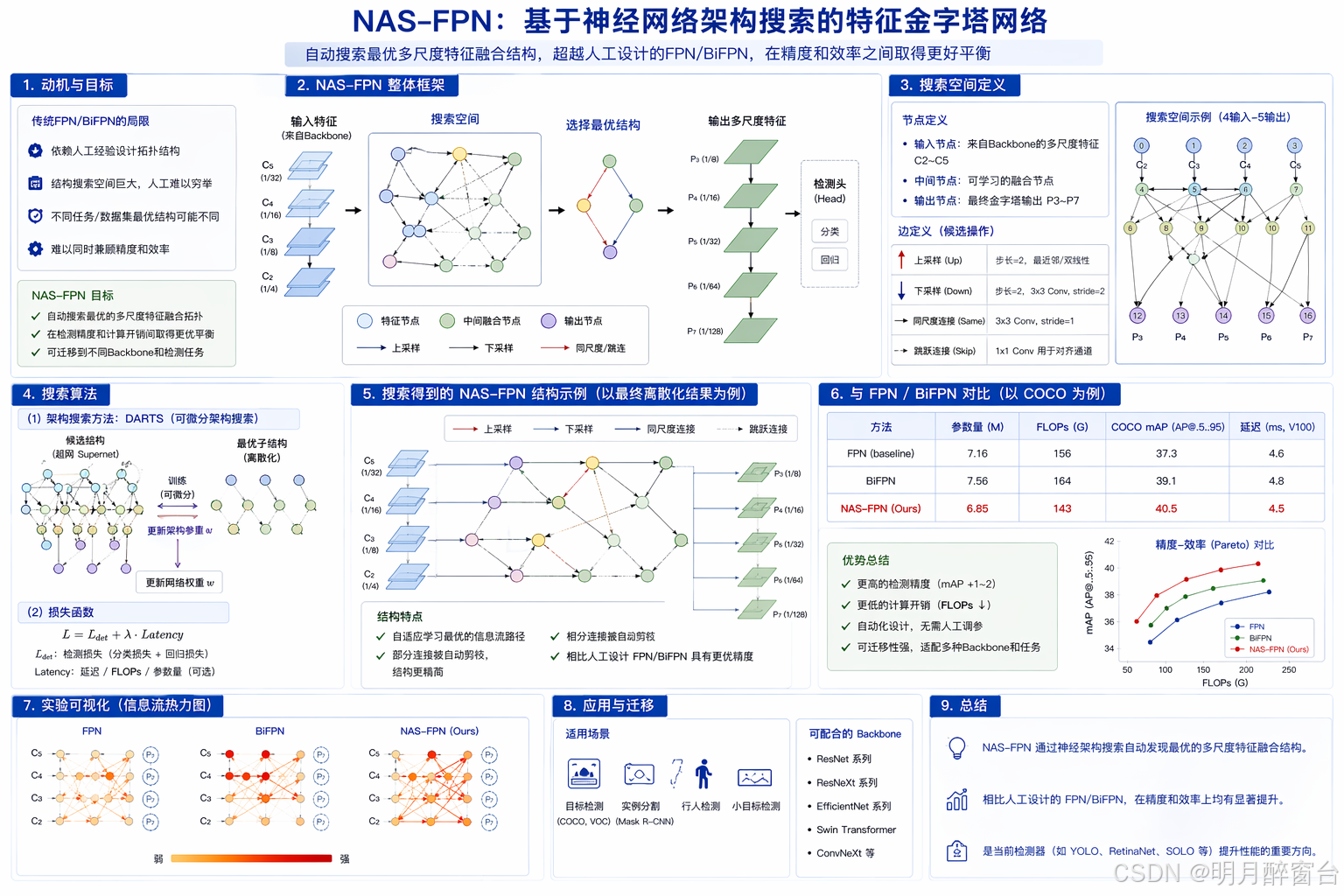

3.3 NAS-FPN —— AI 设计的结构

• 利用神经架构搜索（NAS）技术自动寻找的最佳融合方式。

• 结构特点：

  • 其连接方式往往“不按套路出牌”，看起来杂乱无章，没有明显的上下行规律，是经过数千次实验跑出来的最优拓扑。

• 作用分析：

  • 性能上限极高：在特定任务上通常能打破人工设计的性能瓶颈。

• 缺点：结构复杂，不符合人类的直观理解，且对硬件推理加速（如 TensorRT）不一定友好。

4. 骨干网络

• 在目标检测任务中，**骨干网络（Backbone）**是整个算法的“特征提取器”。它的质量直接决定了下游任务（检测、分割等）的上限。

• 为了让你清晰地掌握这一领域，我将骨干网络按照经典卷积、轻量化、检测专用、以及现代Transformer/State-Space四大类进行详细整理。

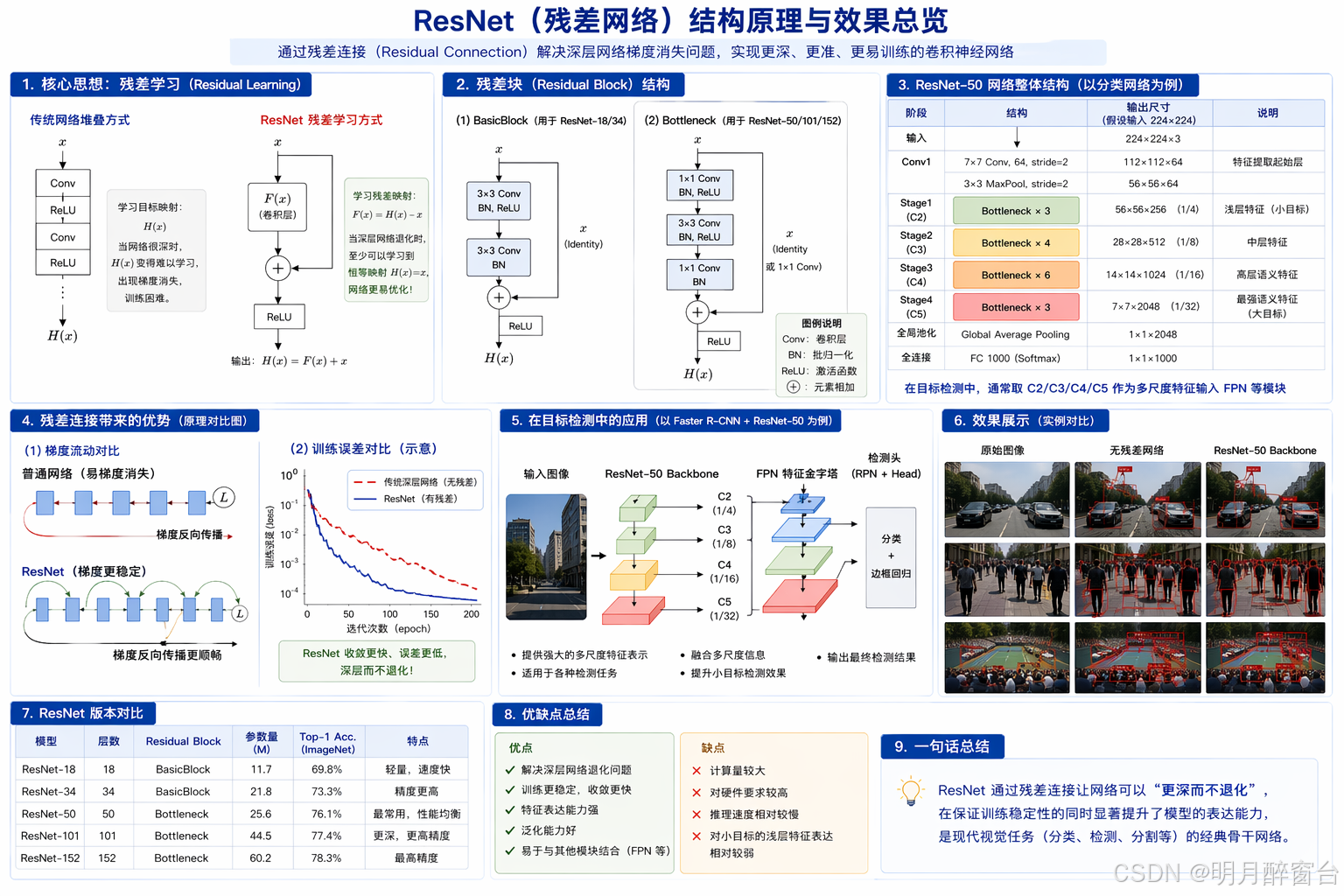

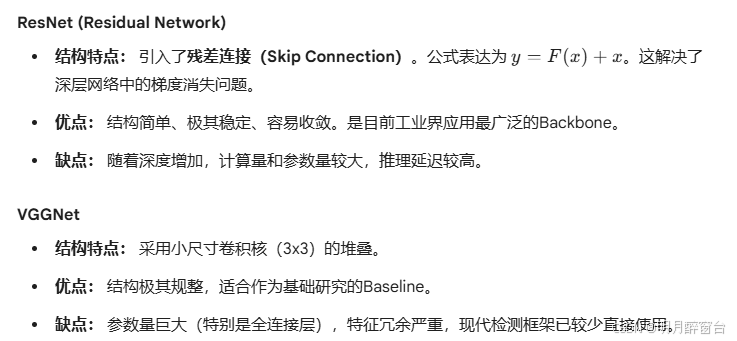

4.1 经典通用型（Classic CNNs）

• 这类网络最初为图像分类设计，但因其强大的通用特征提取能力，成为了检测领域的基石。

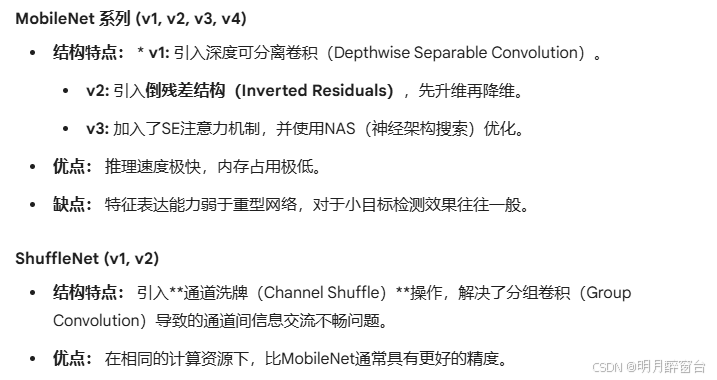

4.2 轻量化型（Lightweight Backbones）

• 主要用于移动端、嵌入式设备（如手机、无人机）。

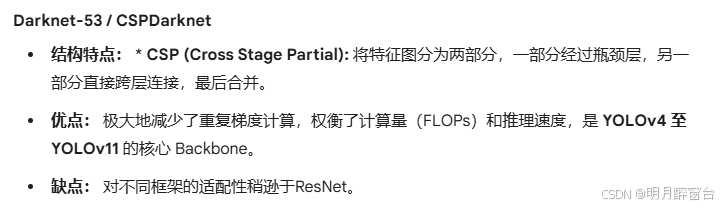

4.3 检测专用/高效型（Detection-Oriented）

• 这类网络伴随 YOLO 等实时检测框架发展，专门针对检测性能进行了优化。

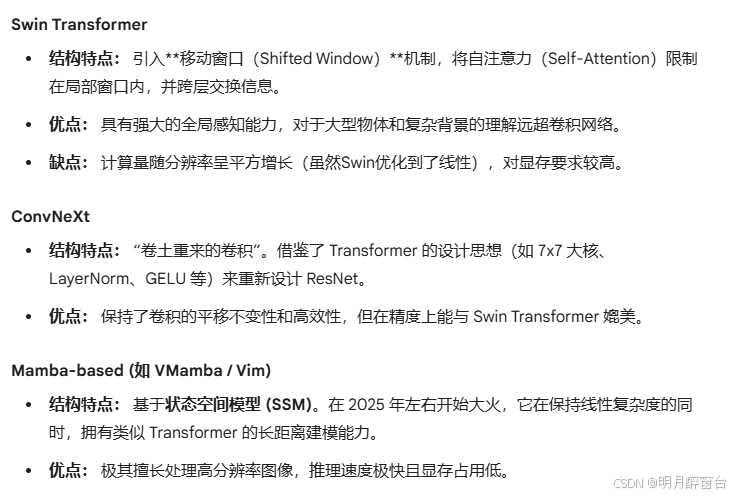

4.4. 现代 SOTA 型（Transformers & Hybrid）

进入 2024-2026 年，Backbone 的主流正向“全局建模”和“大核卷积”演进。
