Gen 1 跨度长达 25 年（1990–2014）——以论文范式为界，Gen 1 持续到 2014 年左右（工业界 Kaldi 混合系统到 2017-2018 年仍在生产环境占主导）。若只算商用 ASR，它是五代里持续时间最长的一代。从”能识别 16 个数字词”（1970s Bell 数字识别器）一路推到”办公室听写机 90% 准”（2010 年 Dragon NaturallySpeaking），支撑了整个前深度学习时代绝大多数 ASR 产品——iPhone 前 Nuance 电话客服 IVR、Windows 语音输入、Google Voice Search 早期。

这一代的核心哲学是”结构先验分而治之”——ASR 是个又难又结构化的问题，与其让一个模型端到端硬 argmax，不如把它拆成 3-4 个能独立建模的子问题：HMM 管音素状态怎么跳、发音字典管字怎么念、语言模型管句子通不通、WFST 管解码怎么搜。每个模块用当时可用的最优统计工具单独训，最后组合。

Gen 1 之所以能主导 25 年——不是因为效果最好，是因为它足够”能拆”：可解释、可调试、可分阶段升级。GMM → DNN 也发生在这一代内部——2011-2012 年，DNN-HMM 在主流 LVCSR benchmark 上迅速证明优于 GMM-HMM，开始成为 Gen 1 后半段的主流方案，只替换了 GMM 建”发射概率”的角色，其他所有模块保持不动——发音字典、HMM 状态图、WFST 解码器全部不动。这就是为什么本系列把 GMM-HMM 和 DNN-HMM 合并成一代的两个阶段，不是两代。

一、Gen 1 的三段接力

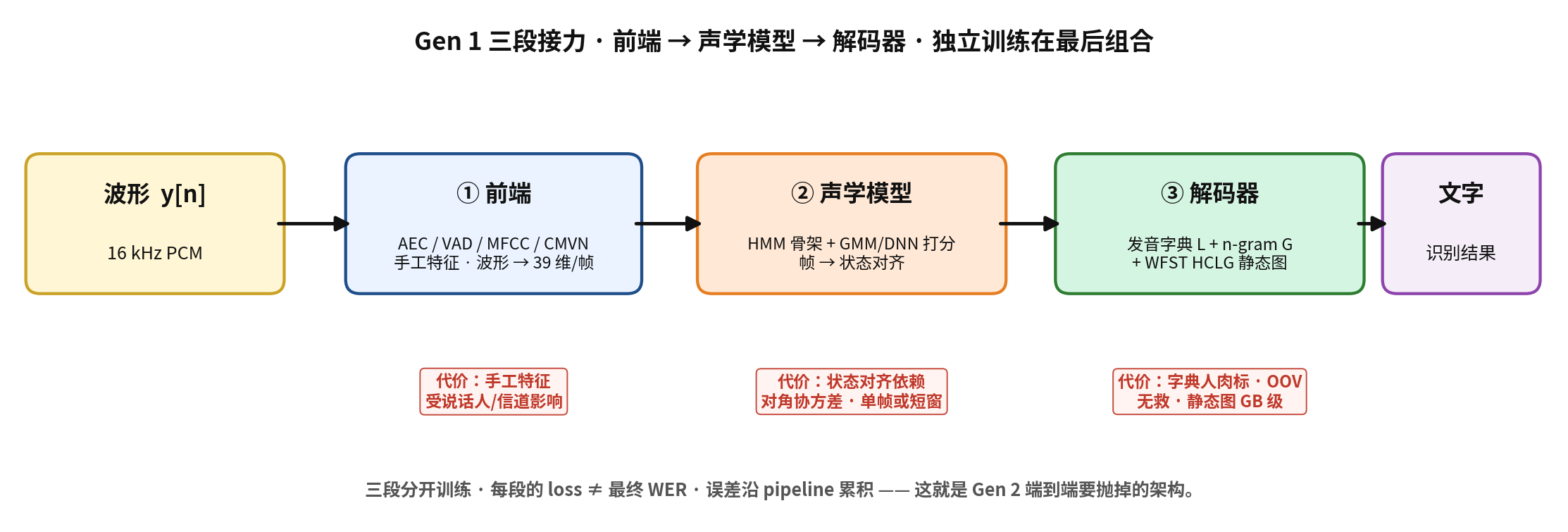

Gen 1 的核心不是一个大模型，而是三段独立 pipeline——前端把波形变成 MFCC，声学模型把帧对齐到 HMM 状态，解码器用发音字典 + n-gram LM + WFST（加权有限状态转换器，Weighted Finite-State Transducer · 详见 §4.3）搜词序列。优点是可拆、可调、可替换；代价是三段各训各的，每段 loss ≠ 最终 WER，误差沿 pipeline 累积。这就是 Gen 2 端到端要抛掉的架构。

二、前端：MFCC + CMVN

Gen 1 的前端跟 Gen 2-5 差别不大，主要区别是默认输入 MFCC 而不是 FBank——多一步 DCT。

2.1 波形级前处理（AEC / AGC / 降噪 / VAD）

这四件事都作用在原始波形上（时域采样点），在分帧加窗之前跑，Gen 1 时代都是独立的传统 DSP 模块（不进声学模型、写死在前端 pipeline 里）。常见工程顺序之一：AEC → 降噪 → AGC → VAD → 送分帧（具体顺序会因设备、场景、任务调整）。

• AEC（回声消除）· NLMS / RLS 自适应滤波估回声路径 · 智能音箱 / IVR 必需
• 降噪 · Wiener 滤波 · 谱减法（假设噪声加性平稳）
• AGC（自动增益控制）· 把语音段能量拉到目标区间
• VAD · 传统方案常用能量、过零率等规则特征（ETSI ES 202 050 是典型标准）· 工业上也常见 WebRTC VAD · 切出有效语音段

当代对照——今天的音频前端两条不同路径：(1) 前端本身走 NN 联合建模（DTLN / DeepFilterNet / AEC-NN 把降噪 + AEC + 波束合并成一个端到端模型）；(2) ASR 主体是 NN 之后前端可以更薄甚至省掉，靠 multi-condition training / SpecAugment 让模型直接以有噪输入为输入。Gen 1 因为 GMM/DNN + HMM 对输入分布敏感，工程上必挂厚重的传统前端——本节仍按”传统四件套”讲。

2.2 特征提取：MFCC = FBank + DCT

FBank 与 MFCC 的关系——两者共享前 4 步（STFT → mel → log），MFCC 多一步 DCT。

FBank（Mel Filterbank · Gen 2+ 神经网络主流输入）——对功率谱做 mel 滤波 + log：

其中 是第 m 帧第 i 频点的 STFT 复数值， 是第 k 个 mel 滤波器在频点 i 的权重， 防 log(0)。

MFCC（Gen 1 GMM-HMM 标准特征）——在 FBank 之上再做 DCT：

其中 是第 k 个 mel 滤波器组的能量， 是滤波器个数（典型 40）， 是保留的 MFCC 系数个数（典型 13）。

为什么 Gen 1 要 DCT——GMM 用对角协方差矩阵（假设特征各维独立）省参数，但 mel 通道相邻高度相关，直接送 GMM 会违反假设。DCT 把 mel 通道降低相关性后再送 GMM，让对角协方差近似更合理，参数量数量级降低。Gen 2+ 神经网络没有对角假设，DCT 被抛掉，FBank（40-80 维 log-mel）成为主流。

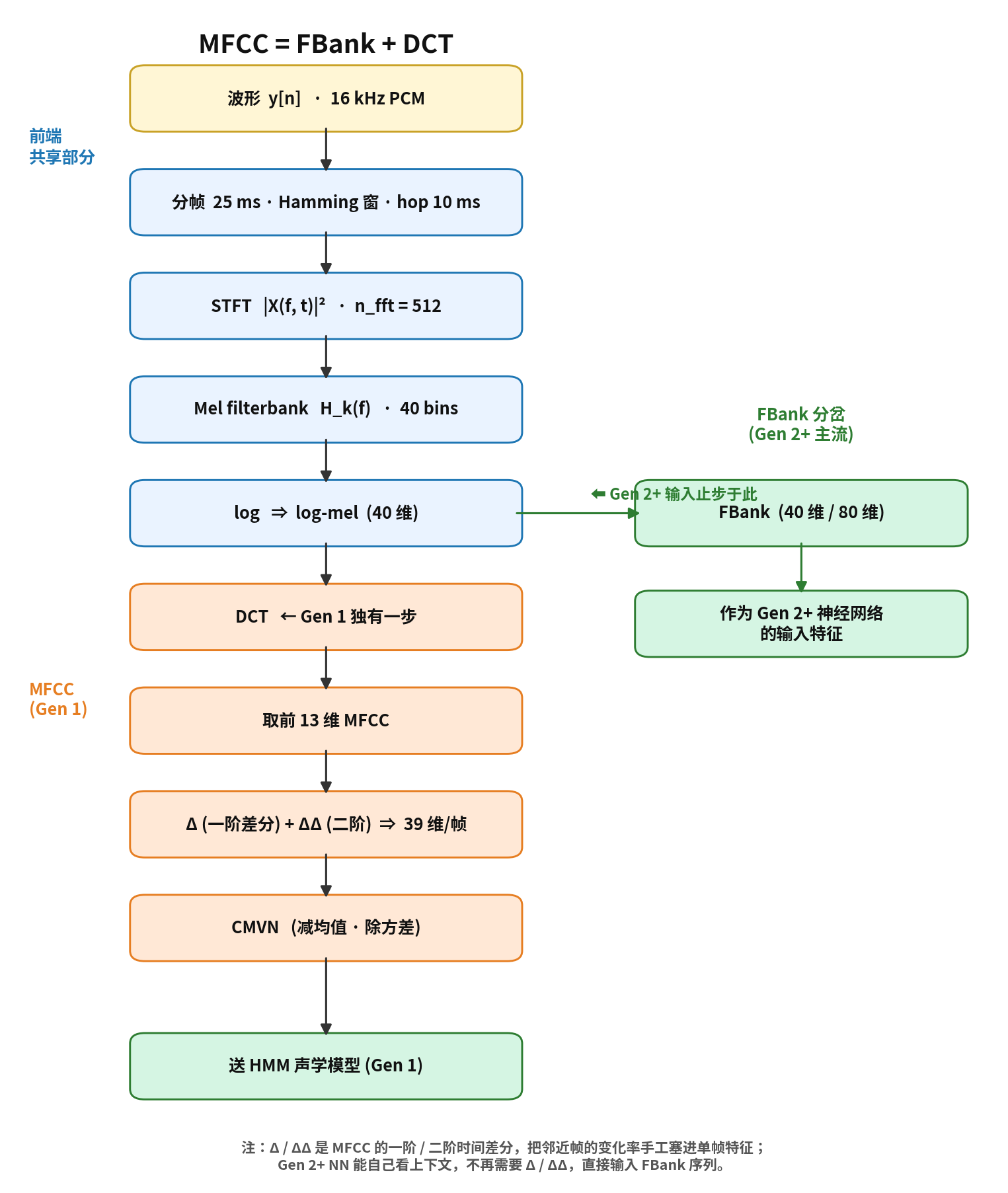

pipeline 一句话：波形 → 分帧 25 ms + Hamming 窗 → STFT → mel filterbank (40 bins) → log ⇒ FBank → DCT → 取前 13 维 MFCC → Δ + ΔΔ → CMVN → 送 HMM。Gen 2+ 神经网络 ASR 的输入特征在 log-mel 处止步——一般不做 DCT / Δ / ΔΔ；CMVN 或均值归一化是否保留取决于具体 recipe。

Δ / ΔΔ 是什么——Δ 是 MFCC 的一阶差分（当前帧减邻近帧，刻画特征变化率），ΔΔ 是二阶差分（Δ 再做一次差分，刻画加速度）。13 维 MFCC + 13 维 Δ + 13 维 ΔΔ = 39 维/帧 是 Gen 1 GMM-HMM 标配。为什么要它：GMM 只能看到单帧、不知道相邻帧怎么变，只能靠把时间上下文手工塞进单帧特征补上。Gen 2+ 神经网络能自己看多帧上下文（TDNN、LSTM、attention），Δ / ΔΔ 就没意义了。

不关心实现可直接跳到下面的中间态图：

import librosa
import numpy as np
from scipy.fftpack import dct

y, sr = librosa.load("audio.wav", sr=16000)

# 25 ms window, 10 ms hop, Hamming
stft = librosa.stft(y, n_fft=512, hop_length=160, win_length=400, window="hamming")
power = np.abs(stft) ** 2

# FBank: STFT power → mel → log
mel_filter = librosa.filters.mel(sr=sr, n_fft=512, n_mels=40)
mel_power = mel_filter @ power
fbank = np.log(mel_power + 1e-10)                       # 40 × T · Gen 2+ 输入

# MFCC: log-mel → DCT → 前 13 维
mfcc = dct(fbank, type=2, axis=0, norm="ortho")[:13]    # 13 × T

# Δ + ΔΔ + CMVN
delta = librosa.feature.delta(mfcc)
ddelta = librosa.feature.delta(mfcc, order=2)
feats = np.vstack([mfcc, delta, ddelta])                # 39 × T
feats = (feats - feats.mean(axis=1, keepdims=True)) / (feats.std(axis=1, keepdims=True) + 1e-8)

这段代码只展示 Gen 1 特征主路径：log-mel 得到 FBank，DCT 得到 MFCC，再拼 Δ/ΔΔ 并做 CMVN 归一化。

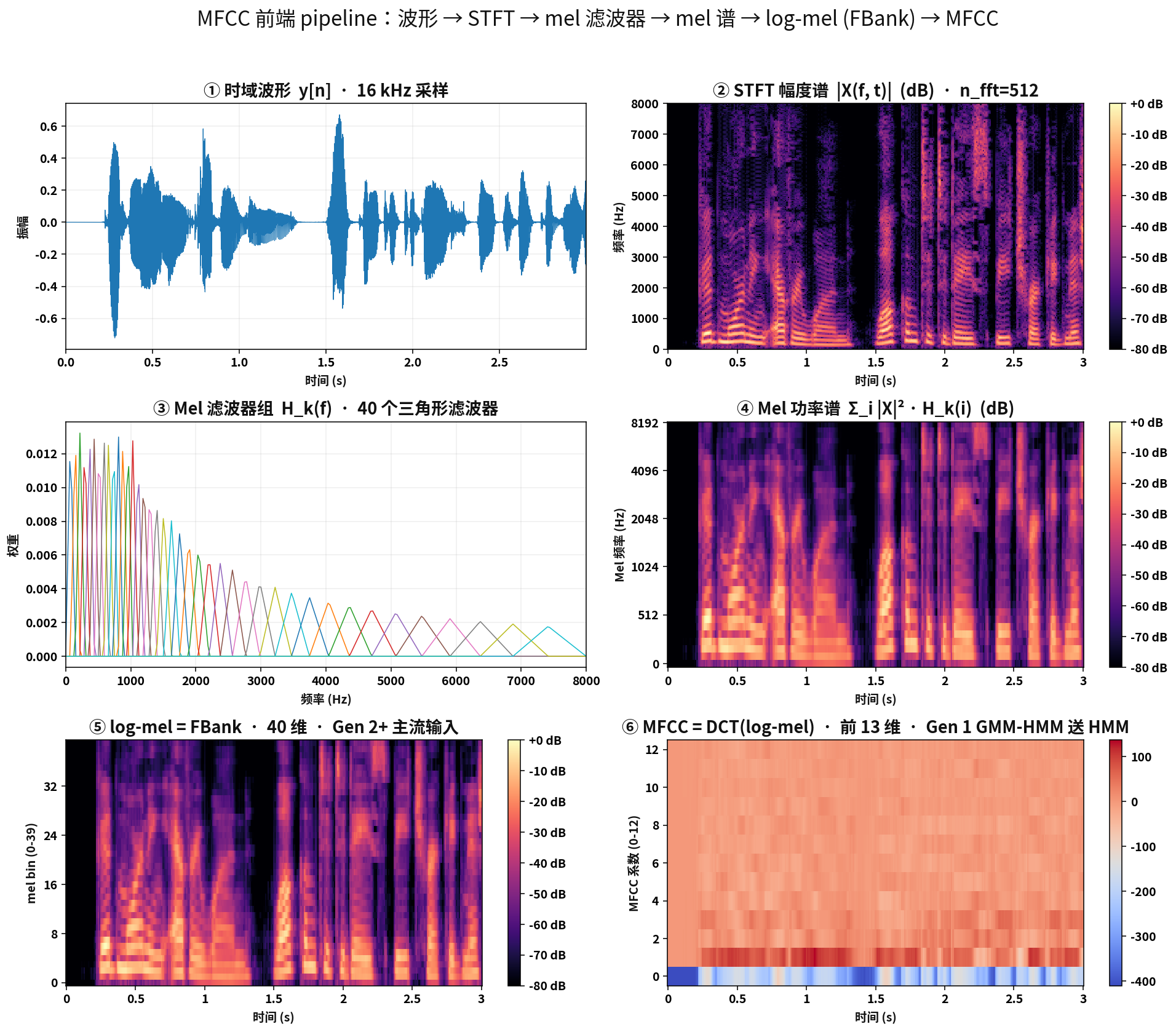

把上一节的英文 demo 灌进去，每级中间态可视化如下：

上图 6 个子图对应 pipeline 的每级中间态。各级形状（3 秒音频 · 16 kHz · hop 10 ms）：波形 (48000,) → STFT (257, 301) → mel filterbank (40, 257) → mel 谱 & log-mel (FBank) (40, 301) → MFCC (13, 301) → 加 Δ + ΔΔ + CMVN 后 (39, 301) 送 HMM。

三、声学模型：HMM + GMM/DNN

核心难题——对齐：特征几百到几千帧，音素几十个，谁对谁？Gen 1 的解决方案是 HMM 状态图 + Viterbi 强制对齐。

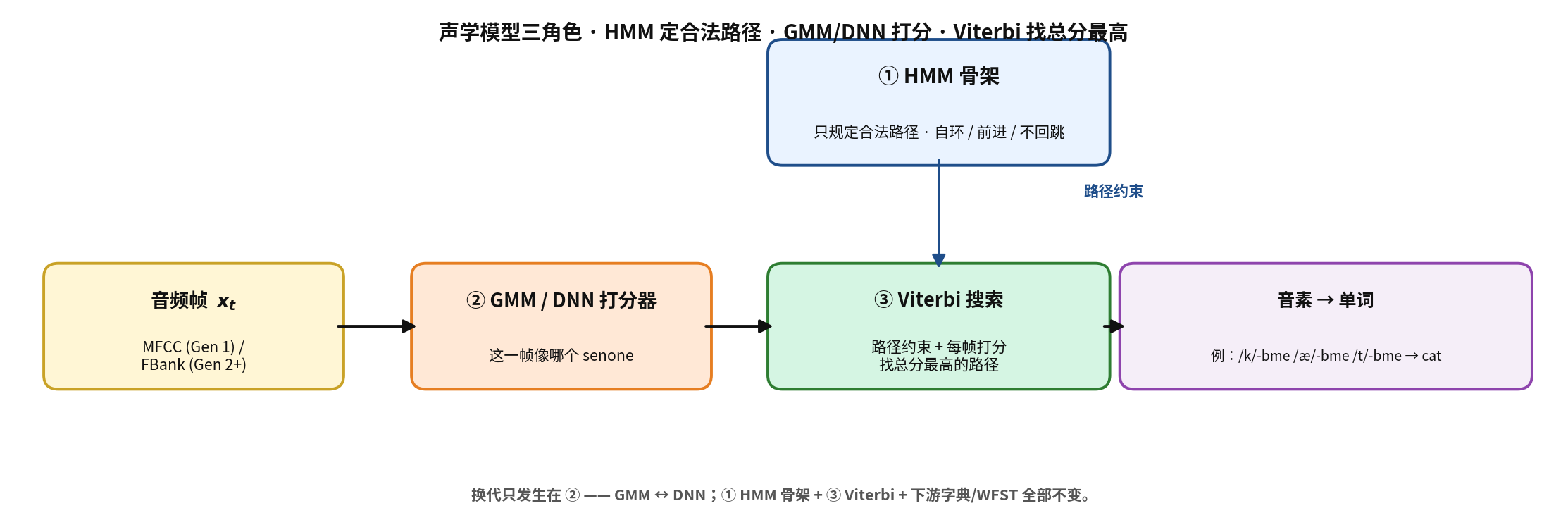

一句话主线——HMM 规定哪些状态序列合法（骨架），GMM/DNN 给每帧打分（打分员），Viterbi 在合法路径里搜总分最高的一条（搜索器）；triphone / senone 是让”状态”更懂上下文发音的补丁。

3.1 一个问题：帧和音素怎么对齐？

设想识别 1 秒英文 cat——前端切成 ~100 帧 × 39 维 MFCC，但每帧属于 /k/ 还是 /æ/ 还是 /t/——没标签。Gen 1 的解决方案是先给出一张合法路径图，再在这张图上搜出最合理的对齐。

HMM 的一个关键设定——每个音素拆成 3 个状态：b (begin · 起始)、m (middle · 稳态)、e (end · 结束)。之所以拆 3 段，是因为一个音素从发声开始到结束、声学特征本身在变（比如 /k/ 从爆破前静音 → 爆破瞬间 → 气流释放），用 3 个子状态各建一份分布比”整个音素塞一份分布”更准。

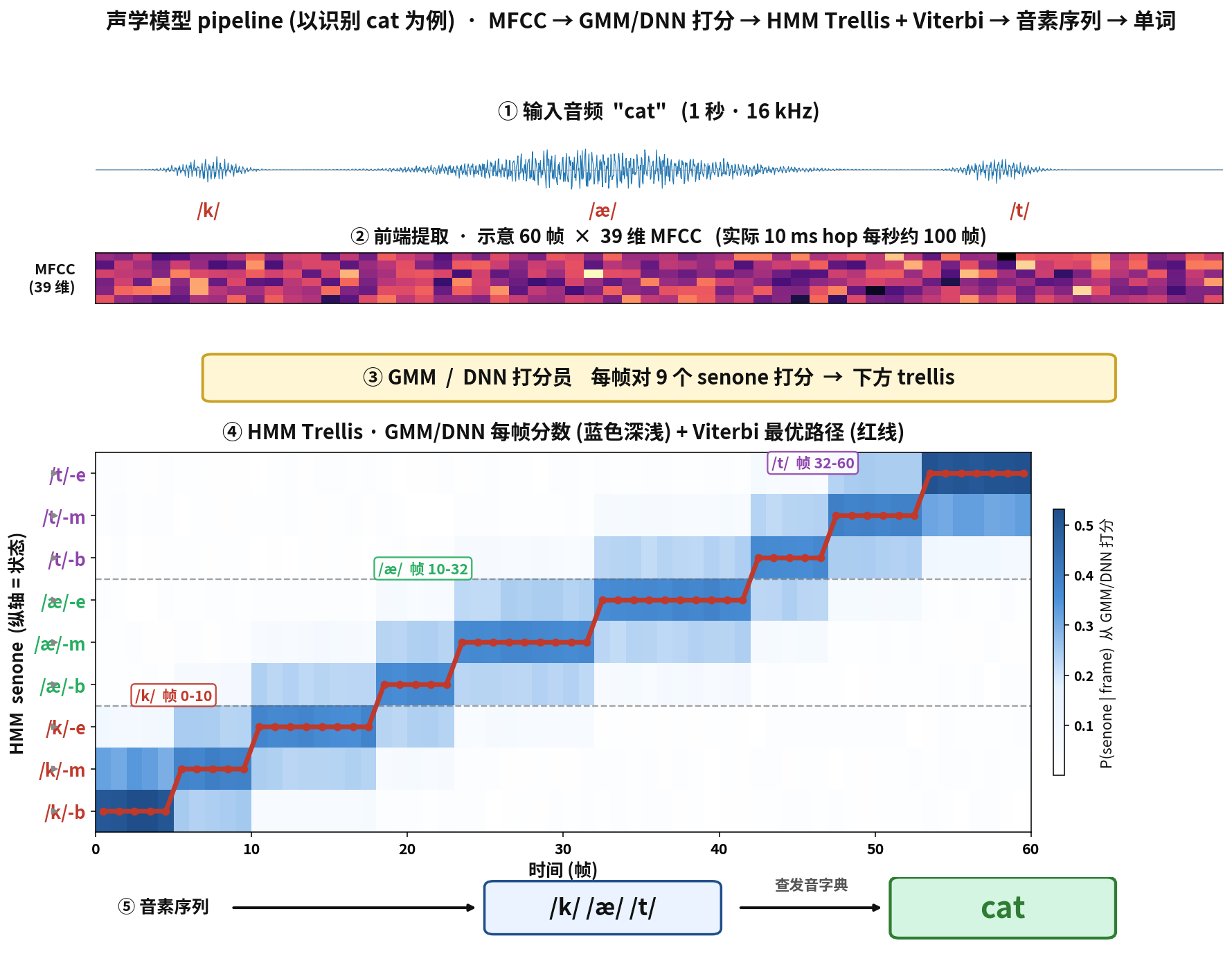

所以识别 cat 时，HMM 建的合法路径图是依次走过 9 个状态：/k/-b → /k/-m → /k/-e → /æ/-b → /æ/-m → /æ/-e → /t/-b → /t/-m → /t/-e。每个状态允许自环停留若干帧（因为一段音素通常跨多帧），但顺序不能乱、不能回跳。下面这张图就是把这 9 个状态放在纵轴、100 帧放在横轴，搜路径。

读图指南——横轴是时间帧（图里为可视化画 60 帧；实际 10 ms hop 每秒约 100 帧），纵轴是 9 个 senone（/k/、/æ/、/t/ 各三态 b/m/e）。背景蓝色深浅 = GMM/DNN 给”帧-状态”格子的分数；红线 = Viterbi 找到的最优对齐路径。沿红线回读得到音素序列 /k/ /æ/ /t/，查发音字典拼回单词 cat。识别就完成了。

3.2 三个角色：骨架、打分员、搜索器

角色	是什么	输入	输出
HMM（骨架）	一张状态图 + 转移规则	—	合法状态序列（如 /k/-b→m→e → /æ/-b→m→e → /t/-b→m→e）· 每状态可自环停留
GMM / DNN（打分员）	每帧的概率打分器	一帧 MFCC	每个 senone 的分数 或
Viterbi（搜索器）	动态规划算法	HMM 图 + 每帧打分	最优对齐路径（哪些帧属于哪个 senone）

HMM 三件套——状态空间 + 状态转移 + 发射概率。状态和转移是骨架结构（本节），发射概率的具体建模器（GMM 还是 DNN）留 §3.4。

• 状态：每个音素 3 个——b (begin · 起始)、m (middle · 稳态)、e (end · 结束) · Bakis 拓扑（左到右不回跳）
• 转移 ：每帧只能自环（概率 ，停在当前状态）或前进（概率 ，跳下一状态）。HMM 的时长建模能力弱——左到右 + 自环的结构约束很强，但具体转移概率在不同系统里做法不一：可能被数据估计、平滑、或固定简单先验；工程上主要靠发射概率 + WFST 里的语言模型分数补
• 发射 ：GMM 或 DNN 建的每帧打分（§3.4 展开）

联合概率：

Viterbi 就是在这张图上做动态规划——每一步只保留到该状态的最大累积分，最后回溯得到最优路径。训练时也可以用 Viterbi 做硬对齐（把每帧分给一个状态）或用 Baum-Welch / forward-backward 做软对齐（每帧对每个状态给一个占用概率）；不同训练阶段可能采用 Viterbi 对齐或 forward-backward 统计。

Viterbi 具体怎么算——先看一个简化版（3 帧 × 3 状态 · Bakis 拓扑只能自环或前进）。实际系统里是数千 senone × 数百帧，但 DP 原理完全相同：

状态	t=1	t=2	t=3
S1	0.7	0.14（S1 自环）	0.021
S2	0	0.21（S1 前进）	0.053（S2 自环 · 打败 S1 前进的 0.035）
S3	0	0	0.0735（S2 前进）✅ 全局最优

关键操作在 t=3 到达 S2 时：候选 1 “从 S2 自环” = 0.053，候选 2 “从 S1 前进” = 0.035，只保留大的、扔掉小的——这就是 Viterbi 的核心 max。回溯指针得到最优路径 S1 → S2 → S3。

为什么这样能算对——HMM 马尔可夫性保证”最优路径的每一段前缀本身也是最优的”（optimal substructure），所以每帧只需 O(状态数²)、整段 O(帧数 × 状态数²) 就够——比枚举全部 状态数^帧数 条路径快指数级。在 §3.1 cat trellis 图里，红线就是这套 DP 跑完之后回溯出的最优路径。

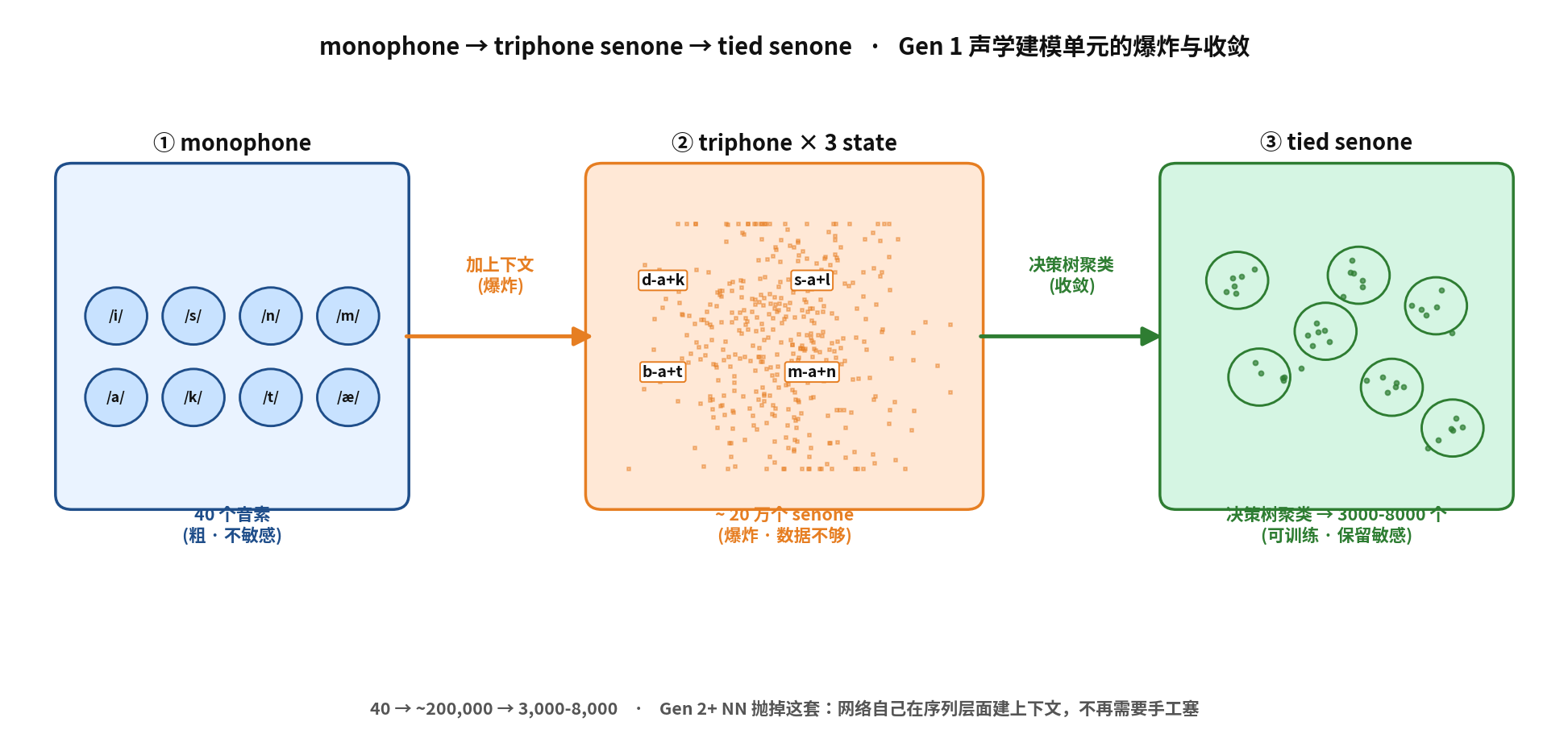

3.3 从 monophone 到 senone：让状态懂上下文

协同发音——同一个 /a/ 在 b-a-t 和 m-a-n 里发音差别很大。孤立音素（monophone）会把两种分布糊在一起。

解法——把”当前 + 左右邻居”打包成一个 triphone 建模单元。b-a+t 和 m-a+n 是不同的 triphone，各建各的分布。

问题——单元爆炸：40 个音素 × 40² 上下文 × 每音素 3 状态 ≈ 20 万个上下文相关状态（工业界叫 senone）。在典型训练数据规模下（几百到几千小时），这么多独立单元根本训不出可靠的 GMM 参数。

收敛——决策树聚类：按语音学问题（”当前元音吗”、”左邻塞音吗”、”右邻鼻音吗”）分裂，把发音相近的合并共享参数，压到 3000-8000 个 tied senone——数据够训了，还保住”上下文敏感”。

Kaldi 的 tri1 / tri2b / tri3b 就是逐级细化 triphone 建模的三个阶段（用 delta / LDA / SAT 等特征）。Gen 2 的 CTC / attention 抛掉这套的原因——NN 自己就能在序列层面建上下文，不需要在建模单元里手工塞。

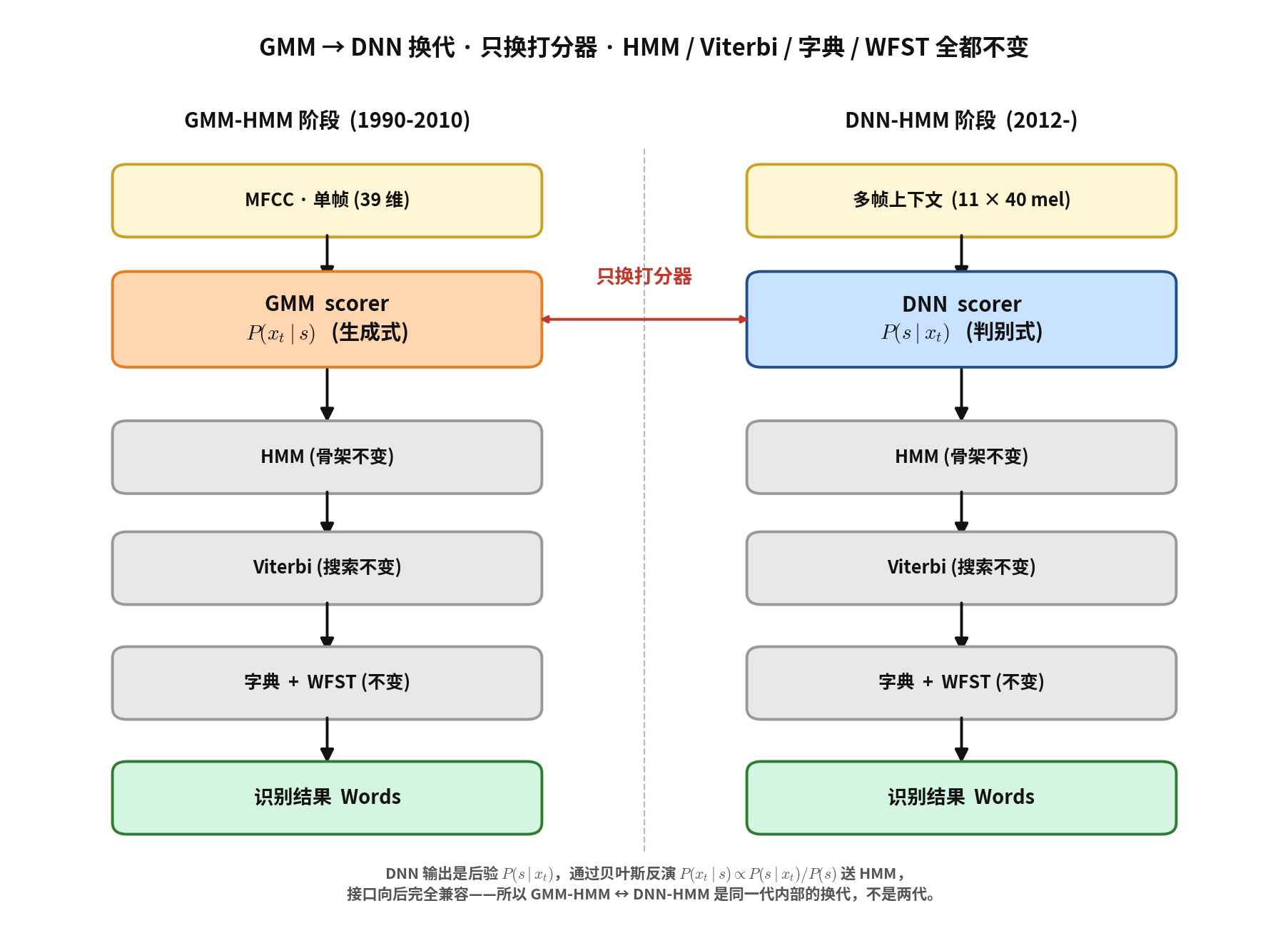

3.4 GMM 换成 DNN，只换打分员

HMM 骨架 + 转移概率 + 发音字典 + WFST 全都不动——Gen 1 内部从 GMM-HMM 到 DNN-HMM 的换代，只换发射概率的建模器。

	GMM（1990-2010）	DNN（2012-）
建模对象	生成式	判别式 · 贝叶斯反演 送 HMM
输入	单帧 39 维 MFCC	上下文 11 帧 × 40 mel = 440 维
参数共享	每 senone 独立 8-64 个对角高斯	所有 senone 共享 5-7 层 DNN 主干
表达能力	混合高斯叠加 · 对角协方差限制强	非线性多层 · 高维流形
LibriSpeech-960h + tgsmall LM · test-clean WER · 早期 DNN-HMM（2012-2014）	——	~5%（示意）
LibriSpeech-960h + tgsmall LM · test-clean WER · Kaldi chain 集大成（2015+）	tri3b baseline ~6-7%（示意）	~3.9%（示意）

DNN 更强的三点：① 一次看 11 帧上下文（GMM 只 1 帧）· ② 所有 senone 共享 DNN 主干（GMM 每 senone 独立）· ③ 多层非线性够到 GMM 单峰叠加够不到的高维分布。

关键约束——DNN 要靠 GMM 引导对齐：DNN 训练需要”每帧属于哪个 senone”的硬标签，标签来自 GMM-HMM 的 Viterbi 对齐。所以 DNN-HMM 不是独立一代，是 Gen 1 内部的第二阶段——先跑 GMM-HMM 拿对齐，再用对齐训 DNN。Kaldi 后期把 DNN-HMM 推到极致的 chain 系统（TDNN-F / LF-MMI）留 §五 讲。

四、LM + 解码器：发音字典 + n-gram + WFST

Gen 1 的第三段是四层结构静态编译：H (HMM) ∘ C (Context) ∘ L (Lexicon) ∘ G (Grammar) = HCLG 解码图。

4.1 发音字典 L：词到音素的人工桥

发音字典 L 规定每个词怎么拆成音素。HELLO 展开成 HH AH0 L OW1，WORLD 展开成 W ER1 L D；如果 KOKORO 不在字典里，典型词级闭词表系统里 WFST 就没有通向这个词的路径，解码器再怎么搜也搜不到它（部分系统会挂 <unk> token、G2P 后处理或子词 fallback 缓解，但字典外的词仍是 Gen 1 硬伤）。OOV 不是”模型不聪明”，而是搜索图里根本没有这条路。

发音字典的三个致命问题：

1. OOV 死角：新词、专名、缩写不在字典就废（GPT / DeepSeek / TikTok 每天在冒）
2. 多音字消歧：中文”重”读 zhòng 还是 chóng · 英文”read”过去时/现在时读音不同——字典给不出上下文相关选择，得挂 POS 标注 + 消歧规则补丁
3. 方言/口音：同字不同地区念法不同——每方言一套字典，工程量爆炸

发音字典的规模：

语言	词条数	标注方式
英文 CMU dict	13.5 万	人工 + LTS 规则
中文发音词典	可达百万级	人工 + 拼音表

这决定了 Gen 1 多语种扩展成本极高、长尾语言覆盖困难。Gen 2 抛 HMM 骨架的最大红利之一，就是同步抛掉发音字典——char 输出基本消除词级 OOV（char 本身仍有 Unicode 未收录字符的边界）；BPE 也能用子词组合覆盖长尾词，显著缓解 OOV。

4.2 n-gram 语言模型 G

基于计数的统计模型：

必须加平滑（否则未登录词概率为 0）： - 加一平滑 · 古德-图灵 · Kneser-Ney（工业主流）· Witten-Bell

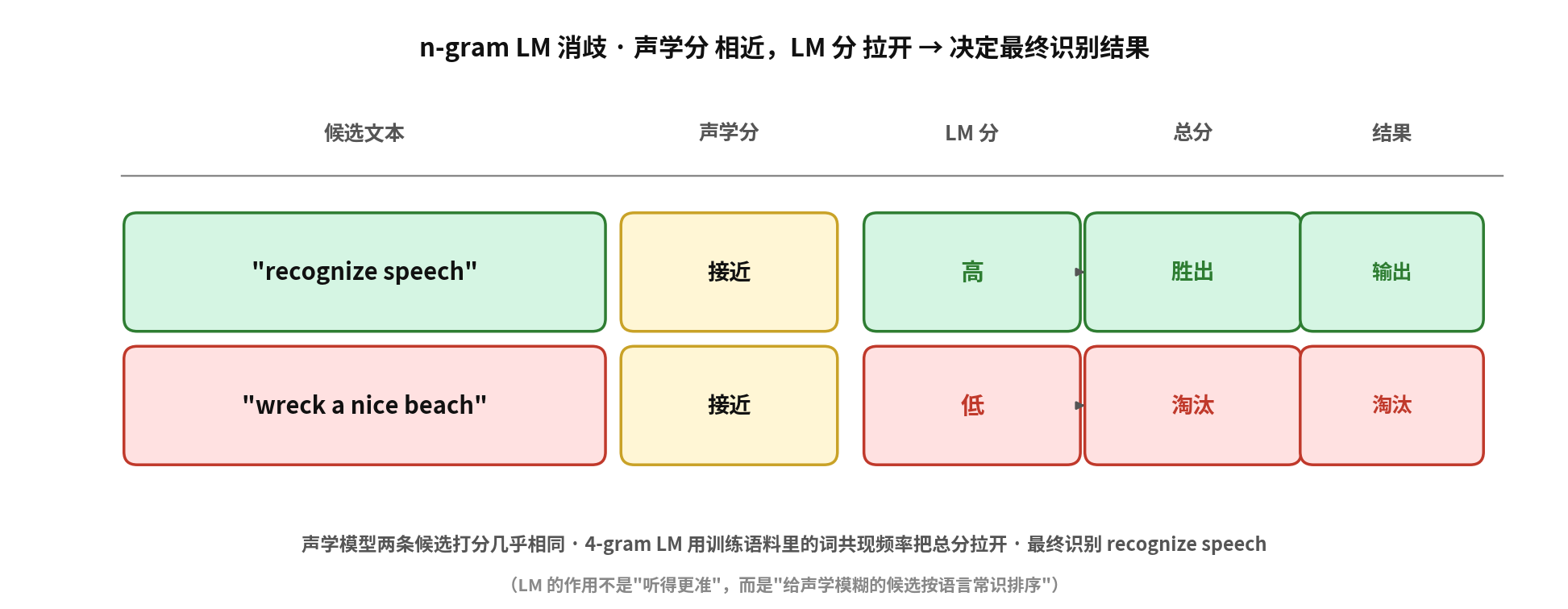

举个经典例子——recognize speech vs wreck a nice beach 是 ASR 领域教科书级的同音陷阱：声学上两条候选几乎无法区分，全靠 LM 消歧。

WFST 综合每帧声学分和每段 LM 联合分数，最终倾向输出前者——这就是 n-gram LM 在 Gen 1 pipeline 里的角色：把声学模糊的多条候选按”语言常识”（其实是训练语料里的共现频率）排序，选出联合概率最高的一条。

Gen 1 时代典型：4-gram · 词表 5 万 · 内存 100 MB - 1 GB · 训练数据 Wikipedia + 新闻 + 书籍。Gen 2+ 的 neural LM（Transformer / GPT 类）能建更长的上下文依赖，n-gram 因为参数按 爆炸只能停在 4-5 阶。

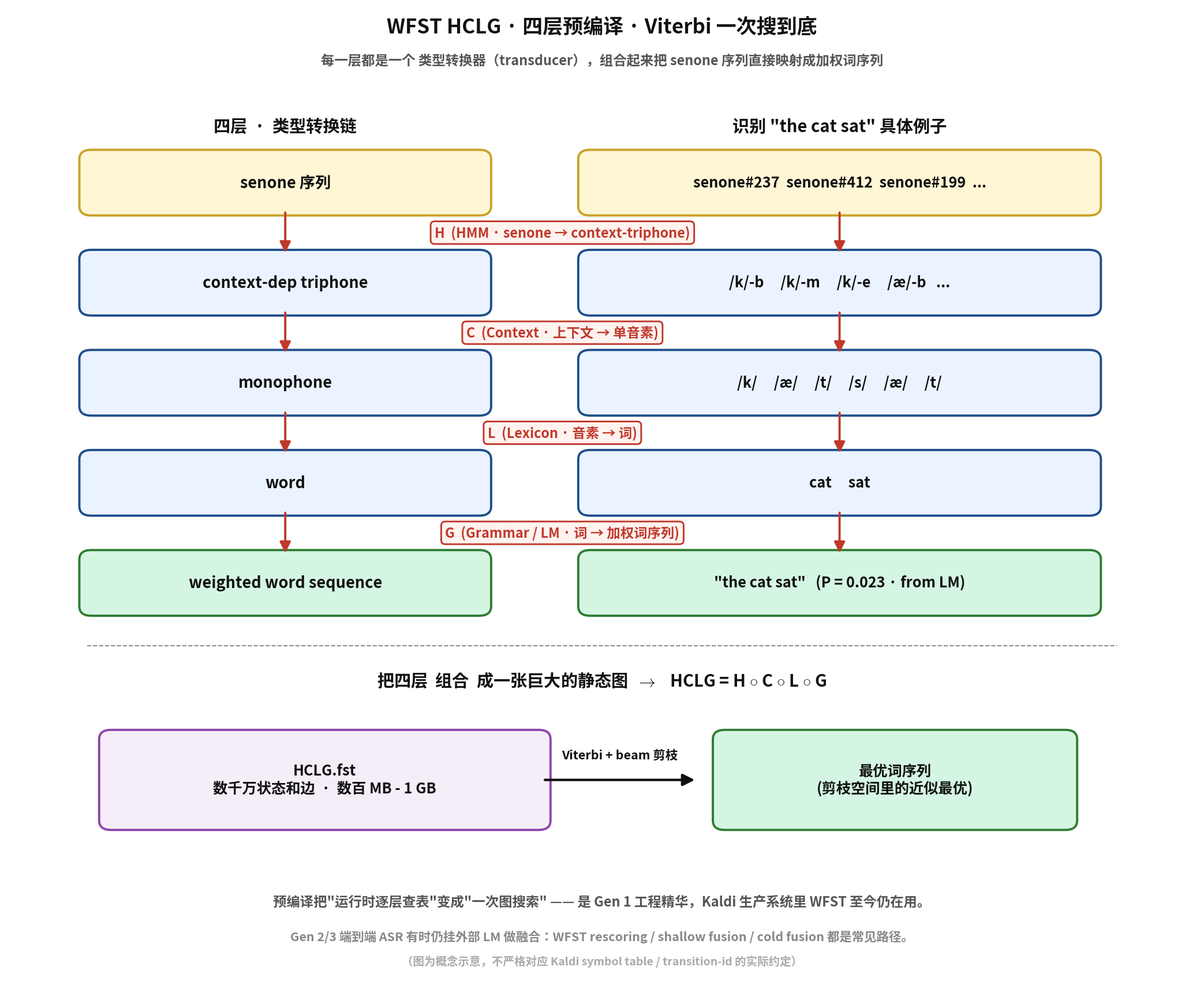

4.3 WFST HCLG 解码图

核心思想——把 H · C · L · G 四层预编译成一张巨大的静态状态机，Viterbi 一次搜到底：

四层含义（对照图左列，从 senone 序列走到词序列）：

• ① senone 序列——打分员输出，每帧一个 senone 编号（0-8000）。senone = “tied (左邻音素, 当前音素, 右邻音素, 状态)” 的代号
• ② context-dep triphone（H 转后）——把 senone 编号翻译回”哪个 triphone 的哪个子状态”，如 sil-k+æ:b（前 sil、后 æ 的 /k/ 起始态）
• ③ monophone（C 转后）——扔掉上下文标记，只留当前音素本身 /k/ /æ/ /t/
• ④ word（L 转后）——查发音字典把音素序列拼成词 /k/ /æ/ /t/ → cat
• ⑤ weighted word sequence（G 转后）——n-gram LM 给词序列打分，"the cat sat" P=0.023 vs "the cab sat" P=0.0002

拆 4 层的好处——每层独立映射：发音字典换了不影响声学模型、LM 换了不影响字典。WFST 的魔法在于把 4 层预编译成一张静态图（HCLG.fst），Viterbi 一次搜到底、运行时不用逐层查表。

HCLG 图规模： - LibriSpeech-960h + 3-gram LM 的 HCLG.fst 约 数百 MB 到 1 GB - 包含 数千万状态和边 - 压缩靠 determinize + minimize + LM pruning

Viterbi + Beam 剪枝在这张图上搜路径——理论上 Viterbi 在完整 HCLG 上可求全局最优路径，工业实现必挂 beam / lattice pruning 控制内存和时延，实际得到的是剪枝后搜索空间里的近似最优。

WFST 是 Gen 1 工程精华，至今仍在工业系统里跑——Kaldi 生产系统里 WFST 还在用；k2（面向 PyTorch/autograd 的 FSA/FST 工具库，跟 Kaldi 生态关系很近但不是 Kaldi 的 PyTorch 版本）把 WFST 搬进现代 NN 训练框架；Gen 2/3 有些系统仍挂外部 LM 做融合——WFST rescoring / shallow fusion / cold fusion 都是常见路径。

五、代表工具链：Kaldi tri3b + chain

Gen 1 三个代表工具链，几乎覆盖所有商用 ASR：

工具链	时期	语言	特色
HTK	1989-2015	C	剑桥出品 · 学术标准 · 源码可申请/可下载，但 license 限制较强
CMU Sphinx	1988-2010	C / Java	卡内基梅隆 · Sphinx-4 是 Java · PocketSphinx 是 C 嵌入式 · 完全开源
Kaldi	2011-	C++	Dan Povey 主导 · 至今工业主流 · Gen 1 集大成

Kaldi 主导 Gen 1 后半段——C++ 高性能 + Bash recipe 极简 · WFST 用 OpenFst 实现 · nnet3 训练框架灵活 · Kaldi recipe 长期是经典 baseline，仍常被用作传统系统对照。

5.1 Kaldi recipe 阶梯（LibriSpeech-100h）

GMM-HMM 逐级细化 → DNN 集大成，每一级都用前一级的对齐作为初始化：

阶段	建模单元	关键特征 / trick	test-clean WER
mono	monophone（40 音素）	flat-start · 粗对齐启动	~35%
tri1	triphone + delta	加入一阶时间导数	~24%
tri2b	triphone + LDA + MLLT	线性判别降维 + 最大似然线性变换	~17%
tri3b	triphone + SAT	说话人自适应训练 · GMM 最强配置	~13%
chain TDNN	senone + TDNN-F	Lattice-Free MMI 序列级损失 · 帧率降 3×	~5.5%

（示意数值 · 具体 WER 随 Kaldi recipe / LM / speed perturbation / rescoring 配置变化，这里只取量级对比 · Kaldi 官方 LibriSpeech RESULTS 按 recipe / LM / 数据集分列，不适合把单个数字当唯一基准。原文见 Kaldi repo egs/librispeech/s5/RESULTS）

chain 阶段的三个技术亮点（Kaldi 后期集大成，不属于 2011-2014 早期 DNN-HMM）： - TDNN-F 结构（Time-Delay + Factorized 空洞卷积 · 等效看 30+ 帧） - LF-MMI 损失（Lattice-Free MMI · 序列级鉴别性 · 类 CTC 但保留 HMM 骨架） - 帧率降 3×（100 Hz → 33 Hz · 推理快 3×）

recipe 命令细节（steps/train_mono.sh、steps/train_deltas.sh、local/chain/tuning/run_tdnn_1a.sh 等）可从 kaldi/egs/librispeech/s5 直接读取，本文不列。

5.2 推理示例：识别统一 demo

拿 Kokoro TTS 合成的中英混合样本 demo.wav 灌进 LibriSpeech-960h + chain TDNN 训好的模型解码：

项	内容
原文本	"Hello world, welcome to Whisper 大模型评测, today's WER is 1.5%, thanks!"
识别输出	HELLO WORLD WELCOME TO WHISPER
备注	只识别出英文部分；Whisper 之后的英文 大模型评测 是中文，Gen 1 英文 pipeline 直接跳过；today's WER is 1.5% thanks 也没识别出——LibriSpeech 训练语料是朗读体，跟带数字/符号的自然口语分布不一致

这段 demo 暴露了 Gen 1 的一个核心短板——每语种需要独立训一套完整 pipeline（AM + LM + Lexicon），无法一模型多语种。当然，用中文 AISHELL 训过的 Kaldi 模型跑中文部分不会崩，但那是另一套完整的 pipeline；同样，Gen 2 英文模型跑中文也会崩——只是 Gen 2 用一个模型多语种共训的成本远比 Gen 1 低。

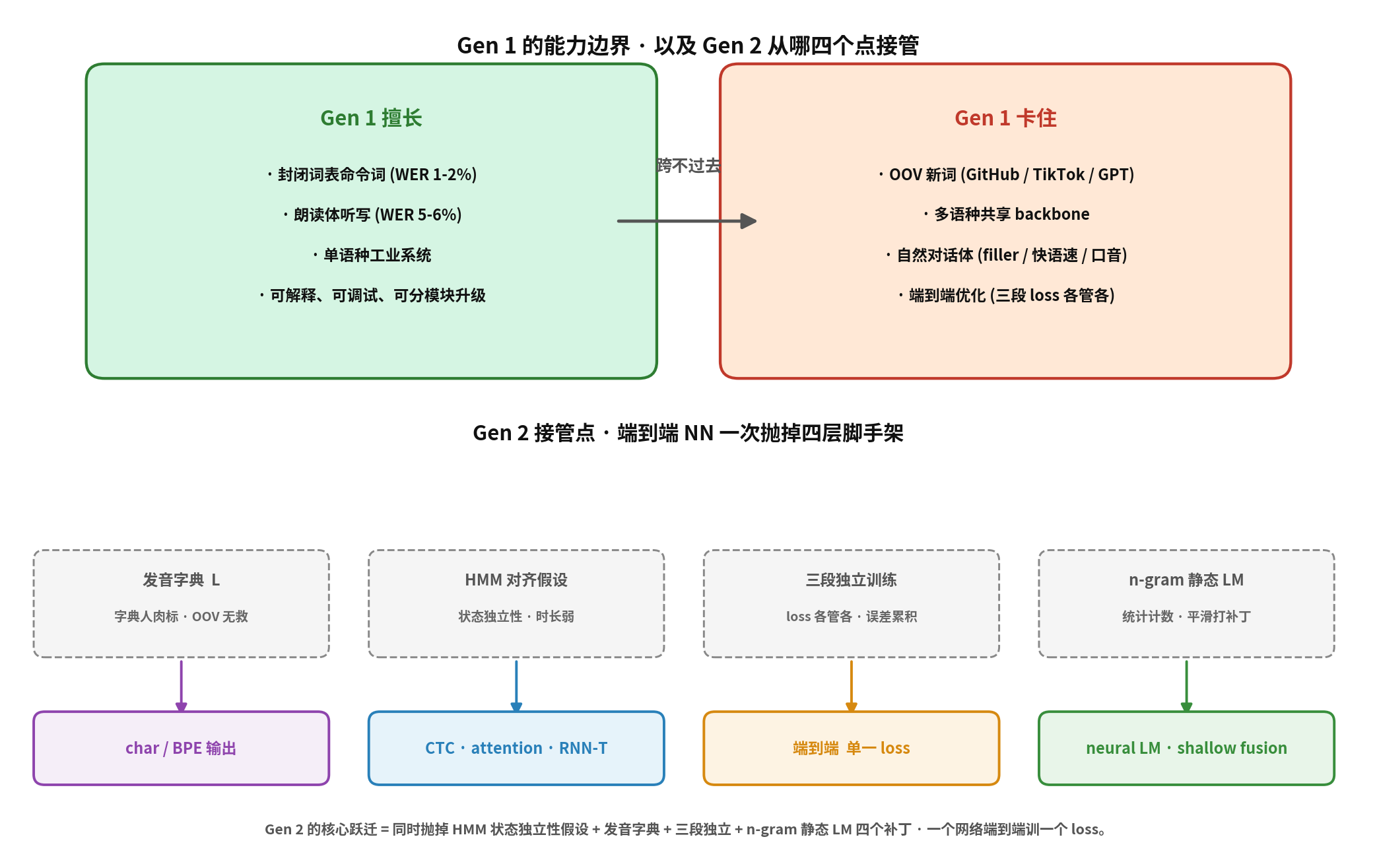

六、Gen 1 的能力边界 · 以及 Gen 2 从哪四个点接管

Gen 1 擅长——封闭词表命令词（WER 1-2%，示意 · 银行 IVR、智能音箱早期）、朗读体听写（LibriSpeech test-clean WER 5-6%，示意 · Dragon NaturallySpeaking）、单语种工业系统。核心优势是可拆可调，每段能独立优化和替换。

Gen 1 卡住——OOV 新词（GitHub / TikTok / GPT）字典赶不上；多语种需要每语种独立训一套完整 pipeline，无法共享 backbone；自然对话体（filler、快语速、口音）GMM 表达力弱、字典也覆盖不到；三段独立训练每段的 loss 都不等于最终 WER，端到端优化无从谈起。

Gen 2 的核心跃迁——同时抛掉这四个补丁（图下半部分四条竖直箭头）： - 发音字典 L → char / BPE 输出（char 基本消除 OOV；BPE 用子词组合覆盖长尾词，显著缓解 OOV） - HMM 对齐假设 → CTC 的 blank + 路径积分 / attention 的隐式对齐 / RNN-T 的 2D lattice - 三段独立训练 → 端到端一个网络训一个 loss - n-gram 静态 LM → neural LM + shallow fusion（外部 LM 也走 NN）

Gen 2 讲的就是这四条替换路线在工业界的分工。
