在复杂工业环境下，旋转机械（如轴承、齿轮箱）的故障振动信号常被背景噪声掩盖。传统的深度学习模型（如CNN、ResNet）在处理高信噪比数据时具有较好的特征提取能力，但在强噪声干扰下，其诊断精度往往受到影响。

1. 深度残差收缩网络的概况

2020年，《IEEE Transactions on Industrial Informatics》上的“Deep residual shrinkage networks for fault diagnosis”这篇论文提出了深度残差收缩网络（Deep Residual Shrinkage Network, DRSN）。该网络是残差网络（ResNet）的一种改进版本，其核心思想是在残差网络内嵌入可学习的软阈值收缩模块。
该模型通过引入注意力机制，使网络能够在特征图层面自适应地确定阈值，从而对噪声相关的特征响应进行压制，保留与故障特征相关的分量。本文复现了其中的 DRSN-CW（Channel-wise thresholds）变体，即实现逐通道阈值的自适应调节。

2. 核心原理：软阈值化与自适应学习

2.1 软阈值函数 (Soft Thresholding)
软阈值函数是信号去噪处理中的经典算子。与ReLU激活函数（仅截断负值）不同，软阈值函数对正负特征进行对称压缩。其数学表达式为：y=sgn(x)⋅max(|x|-τ,0)，其中τ为阈值。当特征绝对值小于τ时，输出为0；当大于τ时，输出向0收缩。这一机制可用于剔除特征图中幅值较低的噪声分量。
2.2 自动学习阈值的子网络

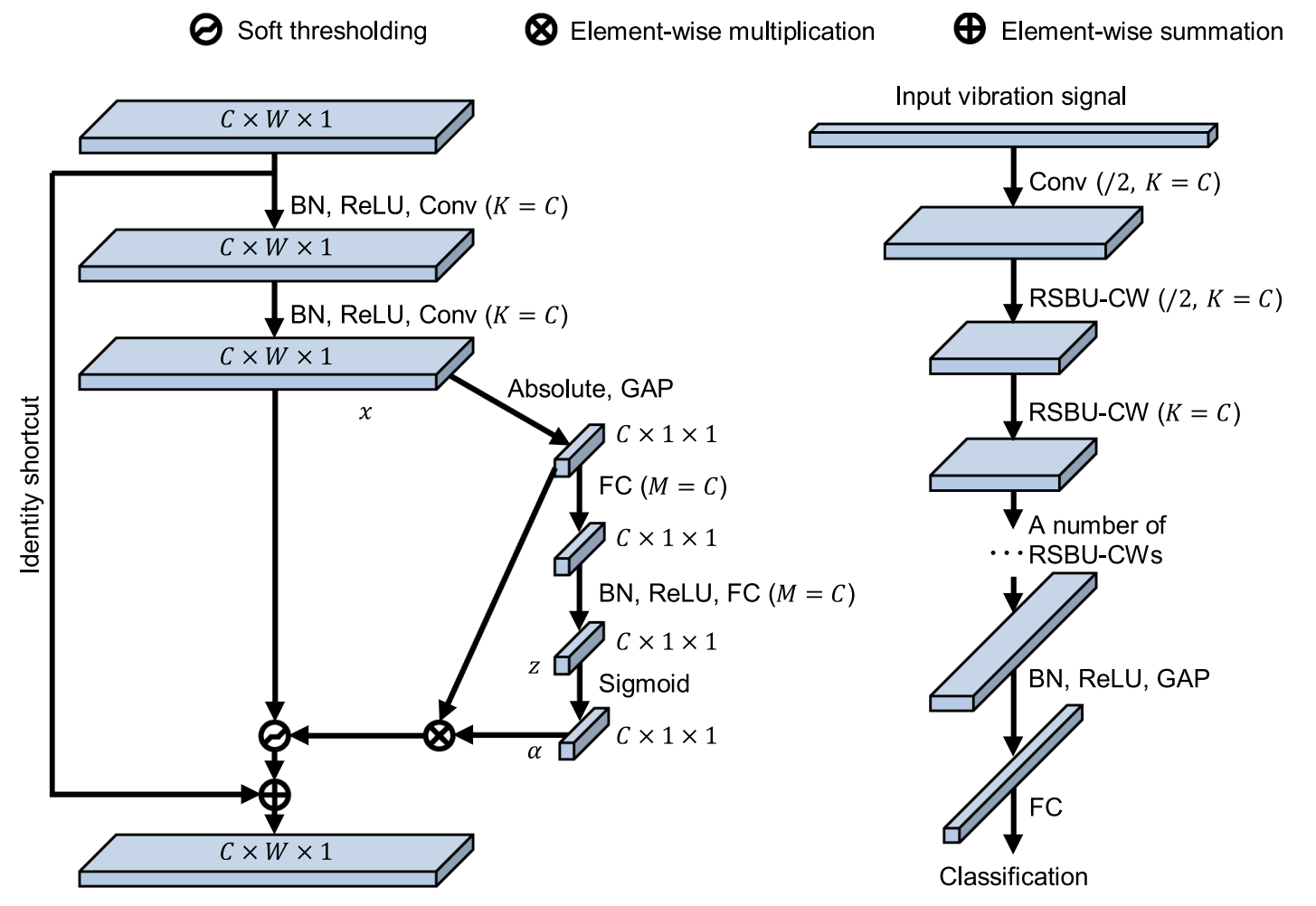

DRSN的特征在于其阈值τ是由网络自主学习得到的，无需人工干预。在RSBU-CW（残差收缩单元）中，阈值的生成逻辑如下：
①全局特征汇聚：对输入特征图进行全局平均池化（GAP），获取各通道的平均响应强度。
②注意力机制映射：通过两层全连接（FC）层处理池化后的向量，第二层使用 Sigmoid 激活函数输出一个范围在(0, 1)之间的缩放因子α。
③动态阈值计算：阈值由缩放因子与特征绝对值的均值相乘得到，即τ=α×average(|x|)。这种设计确保了阈值始终处于合理的范围内，避免将所有特征全部软阈值化为零。

3. 实验设置与复现逻辑

3.1 数据集与预处理

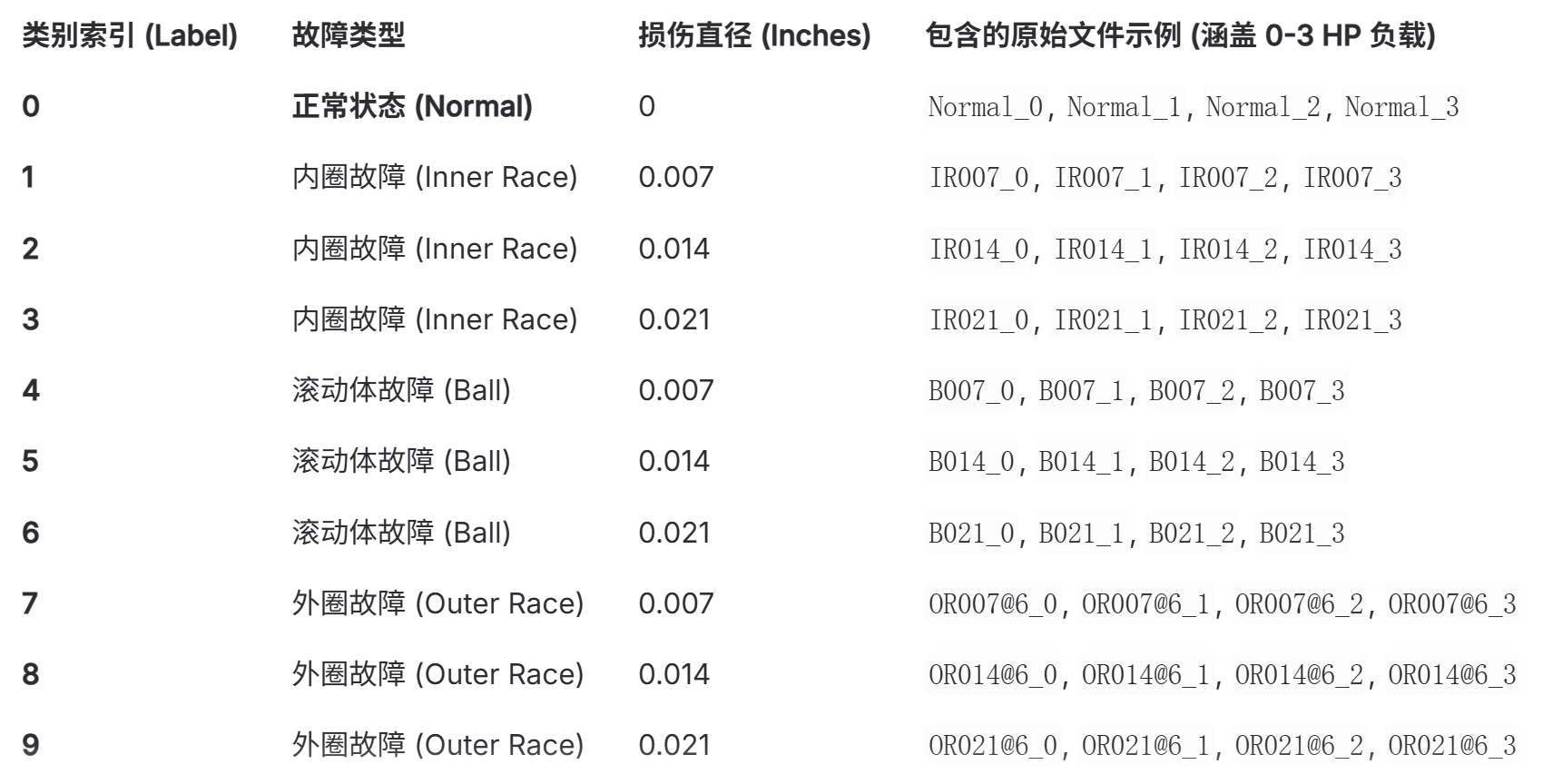

实验基于CWRU（凯斯西储大学）轴承数据集。
①故障分类：包含正常状态、内圈故障、外圈故障、滚动体故障，结合不同损伤直径共计10类样本。
②信号切片：使用长度为1024的滑动窗口对原始加速度序列进行非重叠采样。
③数据增强：训练过程中引入了随机循环平移（Random Roll）、局部冲击干扰和动态噪声混合，模拟现场工况的相位偏移和瞬态冲击。

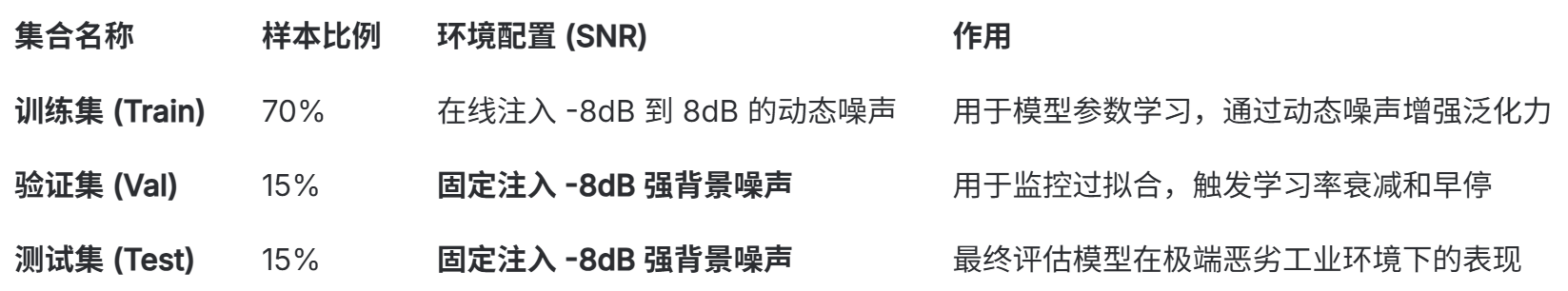

3.2 强噪声环境模拟
为了测试模型的稳健性，在验证集和测试集中加入了-8dB的高斯白噪声（AWGN）。在此信噪比下，噪声功率显著高于信号功率。

3.3 训练策略
① 优化器：Adam（初始学习率1e-3）。
② 正则化：采用L2权重衰减（系数1e-4）防止过拟合。
③ 回调机制：集成学习率衰减（ReduceLROnPlateau）和早停法（EarlyStopping）以优化训练过程。

4. 复现代码结构

以下为基于TensorFlow实现的DRSN-CW核心架构逻辑：

"""
本程序基于 TensorFlow 框架复现了深度残差收缩网络（DRSN），用于旋转机械（如轴承）
的振动信号故障诊断。代码具体实现了论文中提出的 "DRSN-CW" (Channel-wise thresholds)
变体，即具有逐通道阈值的残差收缩单元。

主要功能：
1. 数据处理：CWRU 数据集的加载、切片及加噪处理（高斯白噪声）。
2. 模型构建：实现 RSBU-CW 模块，通过注意力机制自适应学习软阈值，剔除噪声特征。

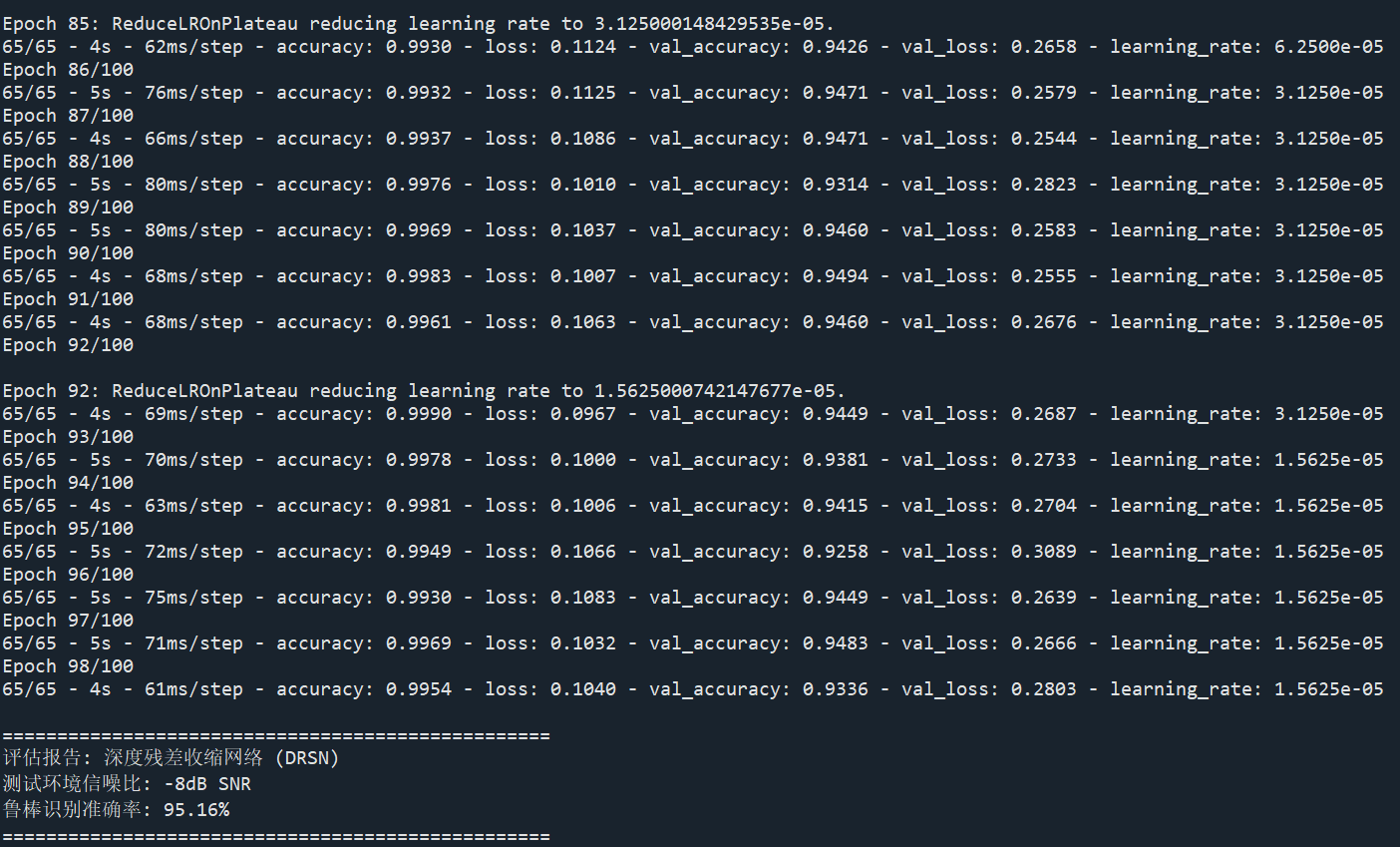

3. 训练评估：端到端的模型训练、验证及在低信噪比环境下的鲁棒性测试。

[参考文献]
Zhao M, Zhong S, Fu X, Tang B, Pecht M. Deep residual shrinkage networks for fault
diagnosis. IEEE Transactions on Industrial Informatics, 2020, 16(7): 4681-4690.
===============================================================================
"""

import os
import sys
import logging
import numpy as np
import scipy.io as sio
import tensorflow as tf
from tensorflow.keras import layers, Model, regularizers
from sklearn.model_selection import train_test_split as split_data

# =============================================================================
# 运行环境配置
# =============================================================================

logging.basicConfig(level=logging.INFO, format='[%(asctime)s] %(levelname)s: %(message)s')

class GPUConfig:
	"""
	运行环境配置管理器。
	负责底层计算资源的分配、依赖库状态校验以及计算图优化策略的设定。
	"""

	@staticmethod
	def init_tf():
		"""
		配置深度学习计算后端：
		1. 屏蔽 TensorFlow 冗余的调试信息。
		2. 针对物理 GPU 设备启用显存动态增长（Dynamic Memory Allocation），防止资源预占溢出。
		"""
		os.environ['TF_CPP_MIN_LOG_LEVEL'] = '2'

		physical_gpu_list = tf.config.list_physical_devices('GPU')
		if physical_gpu_list:
			try:
				for gpu_device in physical_gpu_list:
					tf.config.experimental.set_memory_growth(gpu_device, True)
				logging.info("成功检测到 GPU 设备 {0} 台，显存动态增长模式已激活。".format(len(physical_gpu_list)))
			except RuntimeError as hardware_error:
				logging.warning("后端配置发生异常: %s", hardware_error)
		else:
			logging.info("计算环境未检测到可用 GPU，任务将回退至通用 CPU 执行。")

# 执行后台环境初始化
GPUConfig.init_tf()

# =============================================================================
# 数据获取与时序处理模块
# =============================================================================

class CWRULoader:
	"""
	振动信号处理器类。
	负责 CWRU 原始加速度序列的解析、非重叠滑动窗口采样以及特征矩阵的构建。
	"""

	def __init__(self, dataset_root, window_size=1024):
		"""
		构造函数。
		:param dataset_root: 原始 .mat 文件存储的根路径。
		:param window_size: 单个时序样本覆盖的时间步长。
		"""
		self.base_directory = os.path.abspath(dataset_root)
		self.sample_length = window_size
		self.sampling_interval = window_size

	def _parse_mat_content(self, target_file):
		"""
		从 MATLAB 容器文件中检索驱动端加速度计数据（DE_time）。
		"""
		try:
			storage = sio.loadmat(target_file)
			for identifier in storage.keys():
				if 'DE_time' in identifier:
					return storage[identifier].flatten()
		except Exception as parse_error:
			logging.debug("文件 %s 解析失败: %s", target_file, parse_error)
			return None
		return None

	def load_data(self, category_dictionary):
		"""
		根据指定的类别索引与文件对应关系，构建完整的训练/测试数据集。
		:param category_dictionary: 映射字典 {标签编号: [相关文件名]}。
		:return: (特征向量张量, 标签索引张量)。
		"""
		feature_collection, label_collection = [], []
		is_data_found = False

		for class_idx, name_list in category_dictionary.items():
			for filename in name_list:
				full_path = os.path.join(self.base_directory, "{0}.mat".format(filename))
				if not os.path.exists(full_path):
					continue

				vibration_series = self._parse_mat_content(full_path)
				if vibration_series is None:
					continue

				is_data_found = True
				# 执行固定窗口步长的时序切片
				for pointer in range(0, len(vibration_series) - self.sample_length + 1, self.sampling_interval):
					sub_sequence = vibration_series[pointer : pointer + self.sample_length]
					feature_collection.append(sub_sequence)
					label_collection.append(class_idx)

		if not is_data_found:
			raise FileNotFoundError("在指定路径下未能定位到符合规则的故障诊断数据。")

		return np.array(feature_collection, dtype='float32'), np.array(label_collection, dtype='int32')

def add_awgn(signal_input, snr_value):
	"""
	基于信噪比（SNR）控制的高斯白噪声注入算法。
	该函数通过计算信号平均功率，反向推导所需的噪声标准差，实现对信号质量的精确降级。
	"""
	signal_input = np.array(signal_input)
	random_engine = np.random.default_rng()

	# 确定目标信噪比强度
	target_snr = snr_value if not isinstance(snr_value, (list, tuple)) \
				 else random_engine.uniform(snr_value[0], snr_value[1])

	# 噪声功率计算逻辑：P_noise = P_signal / 10^(SNR/10)
	signal_power = np.mean(np.square(signal_input), axis=1, keepdims=True)
	noise_variance = signal_power / (10 ** (target_snr / 10.0))
	noise_component = random_engine.normal(0, np.sqrt(noise_variance), signal_input.shape)

	return (signal_input + noise_component).astype('float32')

# =============================================================================
# 深度残差收缩网络 (DRSN) 架构组件
# =============================================================================

class SoftThresholdOperator(layers.Layer):
	"""
	深度残差收缩网络核心组件：非线性软阈值化层。
	算子定义：y = sign(x) * max(|x| - τ, 0)，其中 τ 为学习到的正数阈值。
	"""
	def __init__(self, **kwargs):
		super(SoftThresholdOperator, self).__init__(**kwargs)

	def call(self, inputs):
		"""
		前向运算：执行逐元素的特征收缩。
		inputs 包含 [特征映射图, 阈值向量]。
		"""
		x_conv, tau = inputs
		# 调整阈值张量维度以适配特征图通道
		expanded_tau = tf.expand_dims(tau, axis=1)
		return tf.sign(x_conv) * tf.maximum(tf.abs(x_conv) - expanded_tau, 0.0)

class RSBU_CW(layers.Layer):
	"""
	深度残差收缩网络基本单元 (RSBU-CW)。
	集成了全局平均池化、注意力权重学习以及自适应阈值生成的残差块。
	"""
	def __init__(self, filters, kernel_size, strides=1, **kwargs):
		super(RSBU_CW, self).__init__(**kwargs)
		self.num_kernels = filters
		self.step_size = strides
		self.width = kernel_size
		self.weight_decay = regularizers.l2(1e-4)

		# 恒等路径
		self.shortcut = None

		# 卷积变换主路径
		self.bn_alpha = layers.BatchNormalization()
		self.relu_alpha = layers.Activation('relu')
		self.conv_alpha = layers.Conv1D(filters, kernel_size, strides=strides, padding='same',
									   kernel_initializer='he_normal', kernel_regularizer=self.weight_decay)

		self.bn_beta = layers.BatchNormalization()
		self.relu_beta = layers.Activation('relu')
		self.conv_beta = layers.Conv1D(filters, kernel_size, strides=1, padding='same',
									  kernel_initializer='he_normal', kernel_regularizer=self.weight_decay)

		# 子网络：计算逐通道的阈值
		self.gap = layers.GlobalAveragePooling1D()
		self.fc1 = layers.Dense(filters, kernel_initializer='he_normal')
		self.bn_gamma = layers.BatchNormalization()
		self.relu_gamma = layers.Activation('relu')
		self.fc2 = layers.Dense(filters, activation='sigmoid')
		self.threshold_op = SoftThresholdOperator()

	def build(self, input_dim):
		"""
		根据输入维度判断是否需要对恒等路径进行线性变换。
		"""
		if self.step_size != 1 or input_dim[-1] != self.num_kernels:
			self.shortcut = tf.keras.Sequential([
				layers.Conv1D(self.num_kernels, 1, strides=self.step_size, padding='same'),
			])
		super(RSBU_CW, self).build(input_dim)

	def call(self, layer_inputs):
		"""
		深度残差收缩逻辑流：
		1. 卷积提取初步特征。
		2. 全局池化压缩特征统计量。
		3. 全连接层感知通道权重并映射为动态阈值。
		4. 执行阈值去噪并累加残差信号。
		"""
		identity = layer_inputs
		if self.shortcut:
			identity = self.shortcut(layer_inputs)

		# 两次卷积变换
		x_conv = self.bn_alpha(layer_inputs)
		x_conv = self.relu_alpha(x_conv)
		x_conv = self.conv_alpha(x_conv)
		x_conv = self.bn_beta(x_conv)
		x_conv = self.relu_beta(x_conv)
		x_conv = self.conv_beta(x_conv)

		# 特征绝对值感知
		x_abs = tf.abs(x_conv)
		abs_mean = self.gap(x_abs)

		# 阈值计算子路径
		z = self.fc1(abs_mean)
		z = self.bn_gamma(z)
		z = self.relu_gamma(z)
		alpha = self.fc2(z)

		# 生成动态阈值：权重 * 绝对值均值
		tau = tf.multiply(alpha, abs_mean)

		# 收缩处理与残差融合
		denoised_output = self.threshold_op([x_conv, tau])
		return layers.Add()([denoised_output, identity])

class DRSN_CW(Model):
	"""
	深度残差收缩网络完整模型架构。
	输入：一维振动信号。
	输出：故障分类概率分布。
	"""
	def __init__(self, num_classes):
		super(DRSN_CW, self).__init__(name="Bearing_Fault_DRSN")

		# 初始特征感知层
		self.conv1 = layers.Conv1D(32, 15, strides=2, padding='same', kernel_initializer='he_normal')
		self.bn1 = layers.BatchNormalization()
		self.relu1 = layers.Activation('relu')

		# 顺序堆叠收缩残差单元，逐层抽象高级特征
		self.rsbu_blocks = [
			RSBU_CW(32, 5, strides=2),
			RSBU_CW(32, 5, strides=1),
			RSBU_CW(64, 5, strides=2),
			RSBU_CW(64, 5, strides=1),
			RSBU_CW(128, 5, strides=2),
			RSBU_CW(128, 5, strides=1)
		]

		# 全局池化与分类头
		self.post_norm = layers.BatchNormalization()
		self.post_relu = layers.Activation('relu')
		self.gap_layer = layers.GlobalAveragePooling1D()
		self.classifier = layers.Dense(num_classes, activation='softmax')

	def call(self, network_input):
		"""
		端到端前向推理过程。
		"""
		x = self.conv1(network_input)
		x = self.bn1(x)
		x = self.relu1(x)

		for block in self.rsbu_blocks:
			x = block(x)

		x = self.post_norm(x)
		x = self.post_relu(x)
		x = self.gap_layer(x)
		return self.classifier(x)

# =============================================================================
# 训练与性能评估工作流
# =============================================================================

def train_and_test(dataset_path, seq_len=1024):
	"""
	执行故障诊断生命周期管理：加载、训练、在线增强及抗噪评估。
	"""

	# 构建故障类别映射体系
	label_map = {
		0: ['Normal_0', 'Normal_1', 'Normal_2', 'Normal_3'],
		1: ['IR007_0', 'IR007_1', 'IR007_2', 'IR007_3'],
		2: ['IR014_0', 'IR014_1', 'IR014_2', 'IR014_3'],
		3: ['IR021_0', 'IR021_1', 'IR021_2', 'IR021_3'],
		4: ['B007_0', 'B007_1', 'B007_2', 'B007_3'],
		5: ['B014_0', 'B014_1', 'B014_2', 'B014_3'],
		6: ['B021_0', 'B021_1', 'B021_2', 'B021_3'],
		7: ['OR007@6_0', 'OR007@6_1', 'OR007@6_2', 'OR007@6_3'],
		8: ['OR014@6_0', 'OR014@6_1', 'OR014@6_2', 'OR014@6_3'],
		9: ['OR021@6_0', 'OR021@6_1', 'OR021@6_2', 'OR021@6_3']
	}

	data_engine = CWRULoader(dataset_root=dataset_path, window_size=seq_len)

	try:
		signals, labels = data_engine.load_data(label_map)
	except Exception as data_err:
		logging.error("数据集生成失败: %s", data_err)
		return

	# 训练、验证、测试集的切分
	train_x_pre, temp_x, train_y_pre, temp_y = split_data(
		signals, labels, test_size=0.3, random_state=42
	)
	val_x_pre, test_x_pre, val_y_pre, test_y_pre = split_data(
		temp_x, temp_y, test_size=0.5, random_state=42
	)

	# 特征标准化处理：基于训练集分布
	mu, sigma = np.mean(train_x_pre), np.std(train_x_pre)

	def normalize(obs):
		return ((obs - mu) / sigma).reshape(-1, seq_len, 1)

	train_set_x = normalize(train_x_pre)
	val_set_x = normalize(val_x_pre)
	test_set_x = normalize(test_x_pre)

	# 标签转码
	num_classes = len(label_map)
	train_set_y = tf.keras.utils.to_categorical(train_y_pre, num_classes).astype('float32')
	val_set_y = tf.keras.utils.to_categorical(val_y_pre, num_classes).astype('float32')
	test_set_y = tf.keras.utils.to_categorical(test_y_pre, num_classes).astype('float32')

	# 测试环境模拟：注入 -8dB 强背景噪声
	val_x_awgn = add_awgn(val_set_x, snr_value=-8)
	test_x_awgn = add_awgn(test_set_x, snr_value=-8)

	def augment_batch(feat_batch, label_batch):
		"""
		在线数据增强：通过随机相位平移、稀疏脉冲叠加及动态噪声混合提升模型的泛化能力。
		"""
		rand_gen = np.random.default_rng()
		augmented_x = feat_batch.copy()
		batch_n, steps_n, _ = augmented_x.shape

		# 随机循环移位
		for sample_idx in range(batch_n):
			offset = rand_gen.integers(0, steps_n)
			augmented_x[sample_idx, :, 0] = np.roll(augmented_x[sample_idx, :, 0], offset)

		# 瞬态冲击干扰
		if rand_gen.random() > 0.9:
			for sample_idx in range(batch_n):
				if rand_gen.random() > 0.5:
					num_spikes = rand_gen.integers(1, 3)
					positions = rand_gen.integers(0, steps_n, num_spikes)
					spike_mag = np.std(augmented_x[sample_idx]) * rand_gen.uniform(1.5, 2.5)
					augmented_x[sample_idx, positions, 0] += spike_mag * rand_gen.choice([-1, 1], size=num_spikes)

		# 混合信噪比噪声注入（50% 概率触发）
		if rand_gen.random() > 0.5:
			augmented_x = add_awgn(augmented_x, snr_value=(-8, 8))

		return augmented_x.astype(np.float32), label_batch.astype(np.float32)

	def _tensor_spec_binding(f_tensor, l_tensor):
		f_tensor.set_shape([None, seq_len, 1])
		l_tensor.set_shape([None, num_classes])
		return f_tensor, l_tensor

	# 构建高性能 tf.data 数据流
	training_pipeline = tf.data.Dataset.from_tensor_slices((train_set_x.astype('float32'), train_set_y))
	training_pipeline = training_pipeline.shuffle(len(train_set_x)).batch(64)
	training_pipeline = training_pipeline.map(
		lambda x, y: tf.numpy_function(augment_batch, [x, y], [tf.float32, tf.float32]),
		num_parallel_calls=tf.data.AUTOTUNE
	).map(_tensor_spec_binding).prefetch(tf.data.AUTOTUNE)

	# 编译深度残差收缩网络模型
	model_instance = DRSN_CW(num_classes=num_classes)
	model_instance.compile(
		optimizer=tf.keras.optimizers.Adam(learning_rate=1e-3),
		loss=tf.keras.losses.CategoricalCrossentropy(label_smoothing=0.0),
		metrics=['accuracy']
	)

	logging.info("基于深度残差收缩网络的诊断系统初始化就绪。分类规模: %d, 窗口跨度: %d", num_classes, seq_len)

	# 训练监控回调
	optimization_callbacks = [
		tf.keras.callbacks.ReduceLROnPlateau(monitor='val_loss', factor=0.5, patience=7, min_lr=1e-6, verbose=1),
		tf.keras.callbacks.EarlyStopping(monitor='val_loss', patience=20, restore_best_weights=True)
	]

	# 启动神经网络迭代
	model_instance.fit(
		training_pipeline,
		epochs=100,
		validation_data=(val_x_awgn, val_set_y),
		callbacks=optimization_callbacks,
		verbose=2
	)

	# 抗噪性能验证
	final_loss, final_acc = model_instance.evaluate(test_x_awgn, test_set_y, verbose=0)
	print("\n" + "="*50)
	print("评估报告: 深度残差收缩网络 (DRSN)")
	print("测试环境信噪比: -8dB SNR")
	print("鲁棒识别准确率: {0:.2f}%".format(final_acc * 100))
	print("="*50)

# =============================================================================
# 主程序入口
# =============================================================================

if __name__ == "__main__":
	# 配置默认的数据搜索域
	DATA_PATH = os.path.join(os.getcwd(), 'data_path')

	if not os.path.exists(DATA_PATH):
		logging.warning("默认数据存放路径无效: %s", DATA_PATH)
		user_input_path = input("请手动指定 CWRU 数据集 (.mat) 的存储路径: ").strip()
		if user_input_path:
			DATA_PATH = user_input_path
		else:
			logging.critical("路径输入缺失，系统终止。")
			sys.exit(0)

	# 启动故障诊断流水线
	train_and_test(DATA_PATH, seq_len=1024)

5. 实验结果分析

根据复现程序的运行日志（如图所示），在叠加了-8dB强噪声的测试环境下：

①训练表现：经过约100个Epoch的迭代，模型在训练集上的准确率趋于99%以上。
②测试结果：在-8dB SNR条件下，测试集的故障识别准确率达到了95.16%。
③稳定性：验证集损失值在训练后期保持在0.28左右，学习率经过数次衰减（从 1e-3降至1.56e-5）后，模型收敛状态稳定。

论文原文：

Zhao M, Zhong S, Fu X, Tang B, Pecht M. Deep residual shrinkage networks for fault diagnosis. IEEE Transactions on Industrial Informatics. 2020, 16(7): 4681-4690.
