gPTP = generalized Precision Time Protocol，即 IEEE 802.1AS 标准，是 PTP（IEEE 1588）的一个配置文件，专门针对以太网桥接网络（如车载以太网、工业以太网）的时间同步。

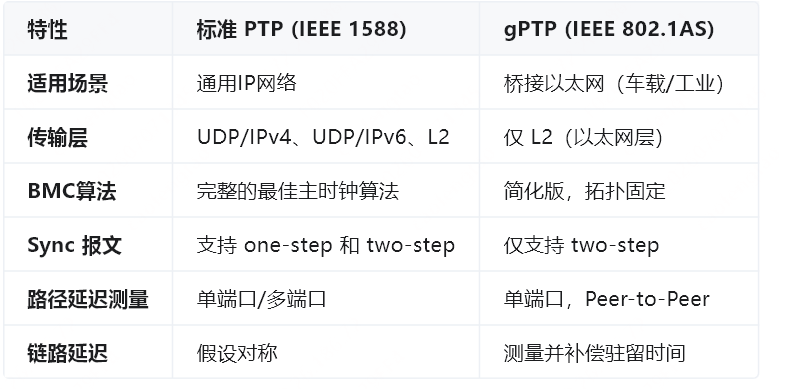

1. gPTP vs 标准 PTP 的区别

2. gPTP 核心机制

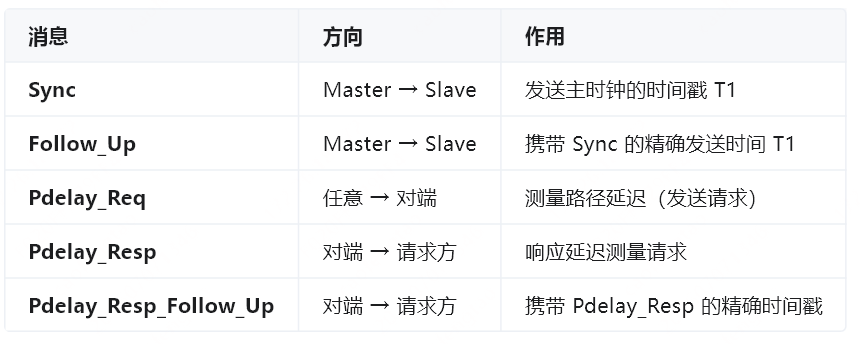

2.1 消息类型

2.2 时间同步流程（Two-Step）

Master                    Slave
  |    Sync (T1)          |
  | --------------------> |   (记录 T2 = 接收时间)
  |    Follow_Up (T1)     |
  | --------------------> |   (Slave 获得 T1)
  |                       |
  | Pdelay_Req (T3)       |
  | --------------------> |   (对端记录 T4)
  | Pdelay_Resp (T4)      |
  | <-------------------- |   (请求方记录 T5)
  | Pdelay_Resp_FU (T4)   |
  | <-------------------- |   (获得 T3, T4, T5)

Slave 计算：
  - 路径延迟：meanDelay = [(T4 - T3) + (T5 - T4)] / 2
  - 时间偏移：offset = T2 - T1 - meanDelay
  - 从时钟修正：slaveTime = slaveTime - offset

2.3 驻留时间补偿（Residence Time）

在桥接网络中，每个交换机/网桥都需要测量报文在其内部的驻留时间，并在 Follow_Up 报文中扣除，确保端到端精度。

3. RT7 TDA4 中的 gPTP 应用

从知识库文档中可以看到，RT7 TDA4 时间同步方案使用了 TI_gPTP：

方案架构

外部 UTC (Switch 9G)
    ↓ PTP Slave
TDA4-MCU2_1 (gPTP Slave) ← 获取精确 UTC 时间
    ↓ IPC
TDA4 其它 R核 ← 通过 IPC 接收 UTC + gtc1
    ↓
本地时间 = r × T + C（速率+偏移补偿）

关键代码：TI 的 TsCouplerClient

// 计算速率和偏移（CRF 算法）
void TsCouplerClient_calculateRateAndOffset(...) {
    // 使用两组时间戳计算：
    // rate = phcTimeDiff / systemTimeDiff
    // offset = 基于线性拟合计算时钟偏移
}

R核时间同步公式：t = r × T + C

• r（rate）：时钟速率比，补偿主从时钟频差

• T（主时钟时间）：来自 gPTP 的 UTC 时间

• C（offset）：时钟偏移补偿量

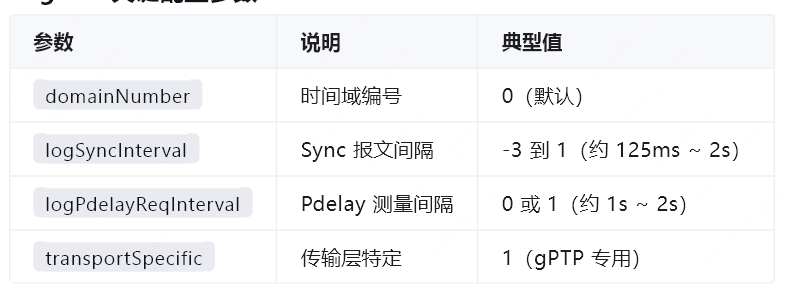

4. gPTP 关键配置参数

5. 精度与优势

• 典型精度：亚微秒级（< 1μs），优于标准 NTP（毫秒级）

• 适用场景：车载以太网（Automotive Ethernet）、工业自动化、音视频同步

• 核心优势：

• • 硬件时间戳（PTP Hardware Clock）

• • 驻留时间补偿

• • 简化 BMC（适合确定性拓扑）

6. 相关文档参考

• TI 官方文档：3.2.2.10.3.3.2.1. PTP — Processor SDK Linux for J784s4 DocumentationPTP 驱动

• IEEE 802.1AS-2020：通用精确时间协议标准
