在智能汽车系统里，有一个经常被忽略、但却决定系统是否“可信”的基础能力：

时间同步

当车辆还停留在CAN时代时，时间只是“本地概念”。
但进入以太网与域控制器时代后，时间变成了一个系统级问题。

摄像头、雷达、激光雷达、域控制器，每个ECU都在“记录世界”，但如果它们的时间不一致：

世界本身就会变成错位的。

于是，gPTP（generalized Precision Time Protocol）成为整车电子架构中最底层但最关键的能力之一。

---

为什么智能汽车必须统一时间？

在传统ECU架构中，时间同步几乎不是问题。

• CAN周期报文
• LIN低速通信
• ECU独立定时器
• 控制逻辑基于状态而非时间精度

在这种体系下：

时间误差是“可容忍的”

但智能汽车的系统结构发生了根本变化：

1）多传感器必须对齐“同一时间点”

摄像头、雷达、激光雷达的特点完全不同：

• 帧率不同
• 延迟不同
• 采样方式不同

如果时间不统一：

融合的不是“同一时刻的世界”，而是“错位的历史拼接”。

---

2）轨迹计算完全依赖时间差

例如目标运动估计：

• 速度 = Δx / Δt
• 加速度 = Δv / Δt

如果Δt不准确：

计算结果是系统性错误，而不是随机误差。

---

3）控制系统依赖确定性时间

在以下场景中：

• 线控制动
• 线控转向
• 自动泊车
• AEB紧急制动

系统要求：

“在正确时间执行正确动作”

时间漂移 = 控制偏差

---

gPTP是什么？它不是对时，而是分布式时间系统

gPTP来源于标准：

IEEE 802.1AS

它是IEEE 1588 PTP在车载以太网中的增强版本。

同时相关基础标准是：

IEEE 1588 Precision Time Protocol

但gPTP的重点不是“高精度对时”，而是：

构建一个全网共享的时间体系

核心本质

gPTP解决的问题不是：

“现在几点”

而是：

“所有节点是否对‘同一时间’有一致理解”

它的系统角色

在整车架构中，gPTP属于基础设施层：

• 不直接参与业务
• 但影响所有时间相关业务

包括：

• 传感器融合
• ADAS决策
• 日志系统
• 数据回放
• 域控制器调度

---

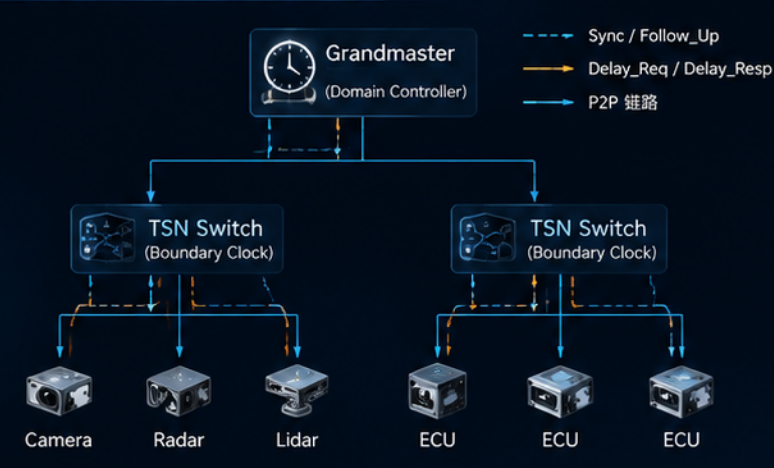

系统架构：谁决定时间？谁负责同步？

gPTP系统通常包含三个核心角色：

1）Grandmaster Clock（主时钟）

整车唯一“时间源”，通常来自：

• 域控制器
• 高精度SoC
• GNSS授时系统

职责：

定义全局时间基准

2）Slave Clock（从时钟）

包括：

• 摄像头ECU
• 雷达ECU
• 激光雷达
• 网关
• 各类域节点

职责：

不断调整自身时钟，与主时钟一致

3）交换机（TSN关键节点）

在车载以太网中，交换机不是“透明设备”。

它会：

• 引入延迟
• 产生抖动
• 影响时间精度

因此必须支持：

• Boundary Clock
• Transparent Clock

否则时间误差会被放大。

---

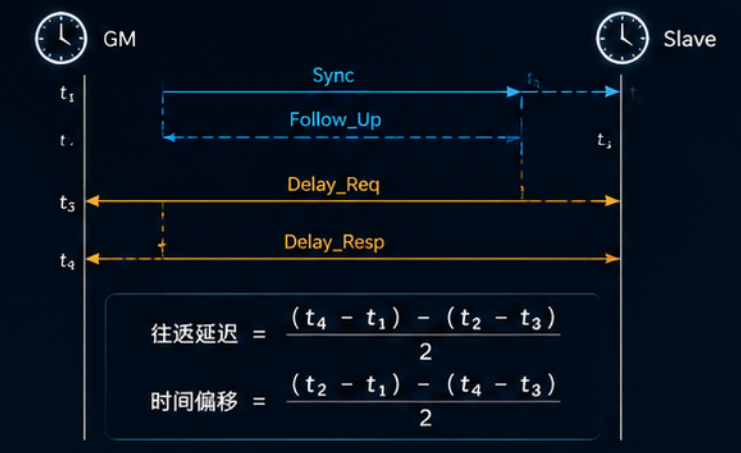

gPTP如何工作？三类报文构成闭环

gPTP的核心机制是一个闭环控制系统。

1）Sync报文：时间广播

主时钟周期性发送当前时间：

“这是现在的时间”

2）Follow_Up：精确修正

发送过程存在不可避免延迟：

• PHY延迟
• MAC处理延迟
• 队列延迟

Follow_Up用于补偿：

精确发送时间

3）Delay测量机制

包括：

• Delay_Req
• Delay_Resp

作用是：

测量网络链路延迟

本质模型

gPTP不是简单同步，而是：

时间偏差 + 网络延迟 + 漂移修正 的动态系统

---

工程实现：gPTP在车载以太网中如何运行

gPTP通常运行在车载以太网体系中：

• 100BASE-T1
• 1000BASE-T1

并依赖TSN网络架构。

分层结构如下：

1）PHY层（硬件时间戳）

关键能力：

• 收包时间戳
• 发包时间戳
• 纳秒级精度

2）MAC/Driver层

提供接口：

• timestamp读取
• clock同步接口

3）协议栈层（gPTP）

负责：

• 计算时间偏移（offset）
• 计算网络延迟（delay）
• 调整本地时钟频率

时间同步本质

gPTP控制的是：

本地时钟的“频率”和“相位”

而不是简单“赋值时间”。

---

工程问题与真实挑战：为什么gPTP经常“不准”？

在量产项目中，gPTP看似简单，但问题非常多。

1）硬件时间戳不一致

不同PHY芯片：

• 精度不同
• 延迟不同
• 实现方式不同

导致：

同步误差无法完全消除

2）交换机引入抖动

TSN交换机可能产生：

• 排队延迟
• store-and-forward延迟
• 多业务竞争延迟

这些都会破坏时间精度。

3）CPU调度延迟

在AUTOSAR系统中：

• gPTP task优先级不足
• OS调度抖动
• 中断延迟

都会导致：

时间修正滞后

4）多主时钟冲突

复杂整车架构可能出现：

• 多域控制器
• 多时间源节点

导致：

Grandmaster选举不稳定

---

gPTP在AUTOSAR与智能驾驶中的意义

在现代AUTOSAR AP系统中，gPTP是基础能力，而不是业务模块。

它影响：

• SOME/IP时间戳一致性
• DDS通信顺序
• DLT日志排序
• ADAS轨迹融合
• OTA事件记录

一个典型问题

如果没有gPTP：

• 摄像头时间 = 100ms
• 雷达时间 = 70ms

融合结果：

同一个目标被拆成多个“虚假目标”

有gPTP后：

• 所有节点共享统一时间轴
• 数据可对齐
• 融合可信

gPTP的本质不是“对时”，而是：

让分布式系统对“时间”达成一致认知

更工程化一点说：

它是智能汽车“世界模型一致性”的底层基石

---

一句话总结

没有统一时间，就没有可靠的感知融合；没有可靠融合，就没有安全决策。
