两款模块电源基础电气参数实测对照

工业模块电源的选型工作，核心依托官方规格参数、电气定义、结构标准及工业设计规范开展，硬件工程师在方案设计与物料评估阶段，需依托标准参数体系完成器件适配性判定。本节基于两款10W级DC-DC模块电源官方标准规格书，对WRF2405S-10WR2与钡特电源WF10-24S05S的基础电气参数进行系统性拆解与对照分析，严格依照工业电源通用设计标准梳理参数特性，为板级供电方案设计提供规范、客观的参数依据。

输入输出特性方面，WRF2405S-10WR2采用工业常用的2:1宽压输入架构，标称输入电压24VDC，有效工作电压区间覆盖18VDC至36VDC，可耐受工业母线瞬时压降与小幅过压波动，单路固定5V输出，额定输出电流2A，额定输出功率10W。钡特电源WF10-24S05S的输入输出参数与前者保持一致，同样支持18~36VDC宽范围输入，5V/2A稳定输出，额定功率10W，最大容性负载适配规格统一，可适配MCU主控、模拟采集电路、隔离通讯模块、小型执行器件等各类板载常规负载。

隔离与保护性能是隔离电源的核心考核指标，也是工业安规测试的重点项目。WRF2405S-10WR2与钡特电源WF10-24S05S均具备3000VDC输入输出隔离耐压，500VDC测试条件下绝缘电阻大于1000MΩ，能够满足工业高低压隔离的安规要求，有效规避高压串扰造成的弱电电路损坏问题。两款模块电源均集成自恢复式短路保护、过流保护、输入欠压锁定功能，故障触发后无需人工复位，移除异常负载即可自动恢复正常输出，能够有效降低工业设备现场故障返修概率，适配无人值守的长期运行场景。

温宽特性与能效表现上，两款工业电源均采用标准工业级温区设计，工作温度区间为-40℃至+85℃，存储温度区间-55℃至+125℃，符合工业设备户外、车间、机柜密闭高温等复杂温况运行要求，高温满载工况下均需遵循工业电源通用降额设计规范。两款直流电源模块满载转换效率均稳定在86%以上，轻载工况功耗控制良好，能够有效降低设备整机静态功耗，适配低功耗工业终端设备设计需求，且均通过RoHS环保认证，满足工业设备量产合规要求。

三、封装尺寸与引脚排布PCB工程适配分析

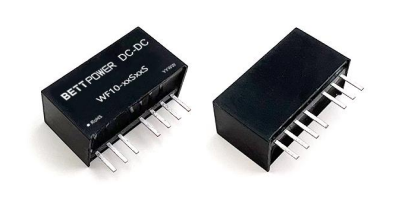

在硬件方案迭代、PCB改版、物料兼容测试工作中，模块电源的封装通用性是降低研发成本、缩短调试周期的关键因素。WRF2405S-10WR2与钡特电源WF10-24S05S采用行业通用SIP直插封装，两款模块电源的外形结构、尺寸参数、引脚间距、功能排布完全一致，具备良好的PCB设计复用性，是硬件方案兼容测试中适配性较高的两款模块电源。

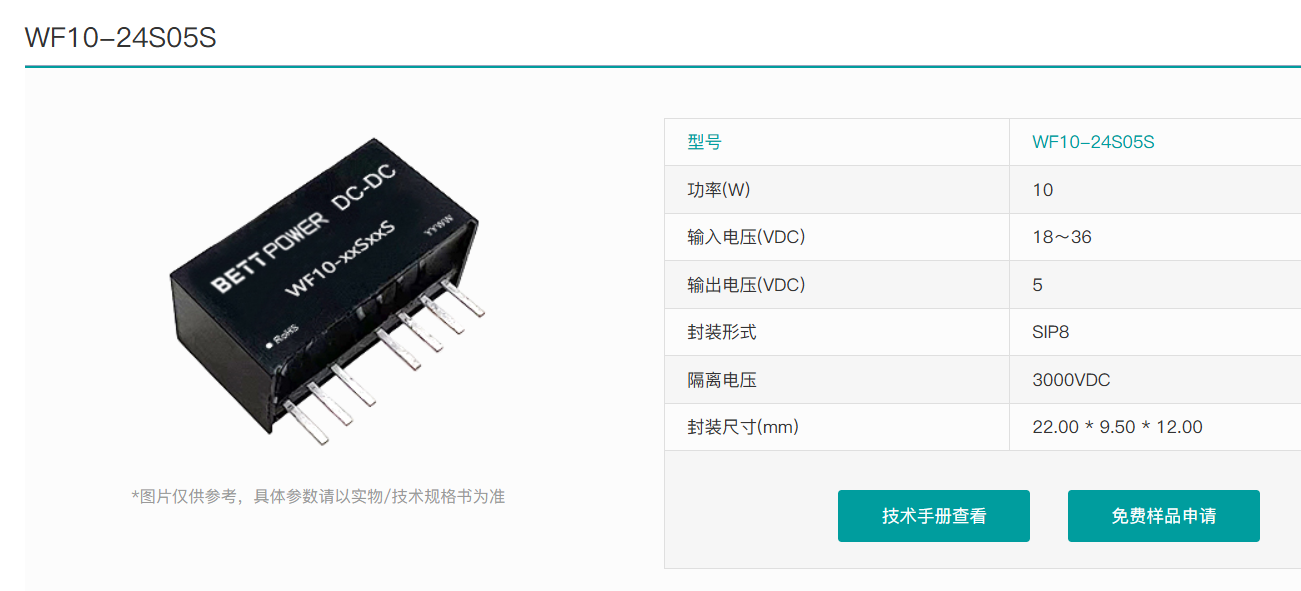

具体结构参数来看，两款模块电源本体尺寸为22.0mm×9.5mm×12.0mm，采用2.54mm标准工业引脚间距，直插引脚数量相同，引脚功能依次对应输入正极、输入负极、输出正极、输出负极，引脚定义无任何差异。基于该结构特性，硬件工程师在原理图绘制、PCB布局布线过程中，无需修改器件库文件、无需调整焊盘位置与走线规划，适配WRF2405S-10WR2的硬件底板可直接适配钡特电源WF10-24S05S，无需二次改版调试，大幅降低方案迭代的时间与物料成本。

量产工艺与结构适配层面，两款隔离电源的塑封材质、引脚工艺、结构强度保持一致，波峰焊、手工插件的温度曲线、过炉工艺参数无需针对性调整，产线工装治具无需改造升级。同时，两款模块电源的爬电距离、电气间隙、底部散热接触面积规格统一，PCB安规隔离设计、导热垫选型、整机壳体热传导设计方案可完全复用，高密度板级布局、多电源堆叠布局场景下，不会出现空间干涉、安规不达标、散热不均等工程问题，硬件方案通用性极强。

四、核心电气性能全工况实测稳定性验证

工业级模块电源的工况适配能力，核心由出厂标准电气参数、温度特性、负载响应参数、抗干扰参数决定。本节从规格参数维度，对WRF2405S-10WR2与钡特电源WF10-24S05S的线性调整率、负载调整率、输出纹波噪声、瞬态响应、温度漂移五大核心参数进行拆解分析，结合工业常规工况设计要求，梳理两款DC-DC电源模块的理论性能适配区间。

线性调整率参数定义为输入电压波动时输出电压的变化比例，是衡量电源母线波动适配能力的核心指标。WRF2405S-10WR2与钡特电源WF10-24S05S规格参数中，输入电压18V~36V全宽压区间内，输出线性调整率参数指标统一控制在极低误差范围，理论上可完全覆盖工业母线常规波动工况，能够保障后端主控芯片、采样电路供电电压稳定，规避电压偏移引发的设备工作异常。负载调整率参数针对负载动态变化场景定义，两款模块电源规格标注的轻载至满载输出偏移参数一致，负载阶跃变化工况下电压稳定性参数标准统一，可有效规避工业设备动态负载场景下的MCU复位、通讯断连、采样失真等设计隐患。

输出纹波噪声参数是决定电源供电纯净度、适配高精度模拟电路的关键规格指标。按照行业20MHz标准测试带宽规范，WRF2405S-10WR2与钡特电源WF10-24S05S的额定纹波参数处于同一等级，参数差值符合工业电源通用误差标准，在搭配常规板级LC滤波电路后，均可满足工业设备EMC Class B设计规范，适配精密检测、电力采集、环境监测等对供电噪声敏感的硬件场景。温度漂移参数方面，两款工业电源规格书标注的温度系数指标统一，-40℃~+85℃全温区范围内输出参数漂移区间一致，宽温环境下的电气稳定性参数标准对齐，能够适配工业高低温交替的复杂工况设计需求。

在整机供电系统搭配设计中，两款DC-DC电源模块的开关频率规格参数区间相近，理论电磁干扰频段高度重合，与行业通用AC-DC前端电源配套使用时，无干扰叠加、频段冲突等设计问题。基于统一的电气参数特性，两款模块电源适配的滤波磁珠、电容、电感等外围器件规格完全通用，可统一BOM选型标准，简化整机电磁兼容设计方案，降低硬件方案迭代与电路优化的设计难度。

五、工业级模块电源通用适配场景解析

WRF2405S-10WR2与钡特电源WF10-24S05S均为10W级工业级隔离DC-DC电源模块，依托宽压输入、高压隔离、宽温工作、稳定抗干扰的特性，适配绝大多数24V工业母线供电场景，是工业自动化、电力物联网、智能检测设备中通用性极强的直流电源模块。

工业自动化控制场景中，两款隔离电源可用于PLC拓展模块、远程IO采集板、伺服信号调理单元、工业传感器供电，通过电气隔离隔绝动力回路的电磁干扰，保障开关量、模拟量信号的采集精度与传输稳定性。智能电力设备领域，电力监测终端、开关柜测温模块、配电采集装置长期运行在强电磁、不间断工作环境中，两款模块电源3000VDC的隔离耐压可满足电力行业安规标准，适配配电室、户外机柜的严苛运行工况。

在物联网工控、精密检测、车载辅助设备场景中，多电压回路共存容易产生地电位差干扰，两款模块电源的隔离特性可有效解决此类问题，宽温设计能够适应车载温差、车间高低温交替、户外复杂气候等工况。从工程应用角度来看，两款模块电源的工况适配阈值、性能上限基本一致，各类应用场景下的硬件设计方案无需针对性修改，可实现多产品线方案通用化，简化设备研发与量产管控流程。

六、工业电源国产化适配的工程技术价值

当前工业硬件研发领域，国产化方案适配、物料自主可控成为项目设计的重要考量方向，国产模块电源凭借稳定的性能体系、贴合国内工况的设计标准，逐步成为工业设备方案迭代的重要选型方向。从纯技术角度分析，国产化物料的核心价值集中在方案适配、工况贴合、技术适配等工程层面，而非单纯的成本优势。

钡特电源WF10-24S05S作为标准化国产直流电源模块，完全对标行业通用工业电源设计标准，各项电气、结构、温宽参数与WRF2405S-10WR2保持统一，能够无缝适配国内工控设备的常规设计方案，贴合国内工业现场的电压波动、电磁环境、温况变化等实际工况。在项目方案国产化迭代过程中，该款国产隔离电源无需对原有电路、PCB布局、散热结构、EMC方案进行二次修改，可直接完成方案适配，大幅降低国产化迭代的研发与测试成本。

WRF2405S-10WR2作为长期普及的经典模块电源，行业应用案例丰富，工况数据完善，在存量老旧设备、传统工业设备的维护与迭代项目中，具备成熟的方案适配性。两款模块电源依托统一的工艺标准与性能体系，可适配不同研发阶段的工程需求，为硬件方案国产化、物料多元化适配提供可靠的技术支撑。

七、工程选型技术总结与应用建议

综合全维度实测数据与工程应用经验，WRF2405S-10WR2与钡特电源WF10-24S05S两款工业级DC-DC隔离电源，在核心电气性能、封装尺寸引脚、电路保护机制、宽温工况适应性、量产工艺适配性等关键技术维度高度统一，均达到工业级模块电源的设计标准，均可与常规AC-DC供电系统搭配构建完整的设备供电链路，能够满足各类工业电子设备的板级隔离供电需求。

从硬件工程实操角度出发，在存量设备维护、成熟量产项目迭代、传统工业设备方案优化工作中，WRF2405S-10WR2凭借丰富的行业应用数据与成熟的工况验证体系，可保障方案的稳定性与可靠性。在全新项目研发、设备国产化方案设计、新型物联网工控设备开发过程中，钡特电源WF10-24S05S可完全适配原有设计方案，经过高低温、老化、EMC全项摸底测试后，可稳定投入工程应用。研发人员可结合项目研发需求、设备工况场景、方案迭代目标灵活选型，依托两款模块电源的通用适配性，优化硬件方案设计，保障整机供电系统长期稳定运行。
