一、S7-1200 四大主流采集协议，按需选型不踩坑

西门子 S7-1200 原生支持 4 类工业通信协议，不同场景适配方案差异巨大，很多新手上来直接选协议导致通信不稳定、延迟高，先分清各自适用场景：

1. PPI 通信

西门子专属私有协议，多用于 PLC 与编程电脑、小型上位机本地对接。 优势：接线简单、无需复杂以太网配置； 局限：传输速率低、仅支持短距离，不适合多设备组网、远程上云场景，现在新项目基本很少单独使用。

2. MPI 通信

多用于西门子多 PLC 之间互联，也可对接上位机。 适合小型单机自动化产线，实现多台 PLC 本地数据共享；缺点是实时性一般，无法远距离传输，不适合物联网云端采集。

3. PROFINET 以太网通信（现场首选）

S7-1200 标配网口，PROFINET 是工业以太网高速协议，实时性强、传输稳定。 车间控制柜内带交换机的设备（如三合一搅拌设备 S7-1200、MVR 蒸汽锅炉 S7-1500），优先走 PROFINET 直连网关，毫秒级采集，大批量点位无延迟。

4. OPC UA 跨平台协议

跨厂商、跨系统通用标准化协议，兼容性拉满。 如果项目需要对接第三方 MES、工业平台、多品牌异构设备，选用 OPC UA 采集，统一数据接口，大幅降低系统集成开发成本，不用单独适配每种 PLC 私有协议。

二、传统采集方案痛点，为什么推荐边缘网关方案

很多工程师早期采用上位机软件直连 PLC、自建 OPC 服务器的方式采集，长期落地暴露出大量问题：

1. 多型号 PLC 混合现场（S7-300/1200/1500 + 工控机窑炉），协议繁多，上位机需要安装多套驱动，兼容性差；
2. 老旧 S7-300 只有串口，需要额外开发串口转以太网程序，开发周期长；
3. 现场网络波动、断电极易丢失生产数据，无本地缓存；
4. 上位机 24 小时开机运维成本高，无法 4G/WiFi 远程上传云端；
5. 后端开发需要分别解析 S7、Modbus、OPC UA 等多种协议，代码臃肿难维护。

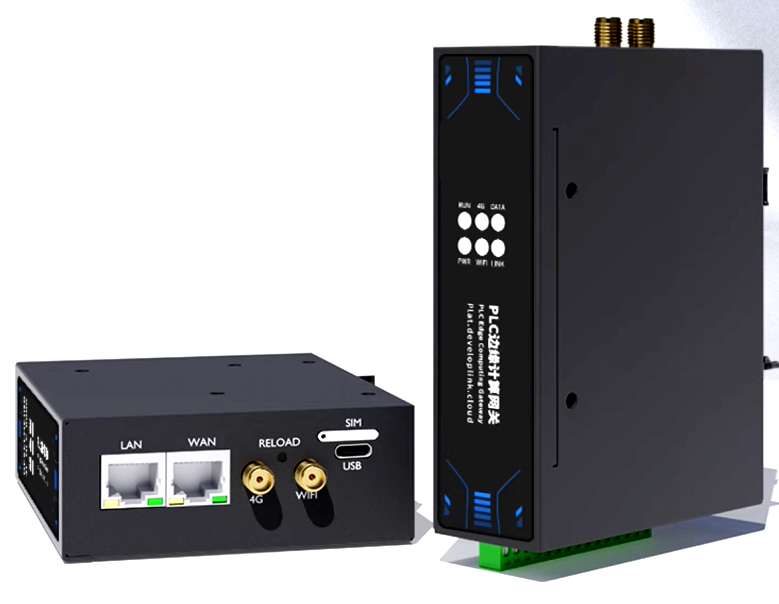

而DAQ-GP-DPUIIOT 工业边缘计算网关完美解决以上全部问题，是中小工厂数字化改造性价比极高的采集方案。

网关核心能力一览

1. 多链路传输：支持以太网、4G TDD-LTE/FDD-LTE、Wi-Fi 多链路备份，断网自动切换；
2. 南向全协议兼容：内置西门子 S7 全系列、Modbus、IEC104、DLT645、OPC UA 等驱动，无需二次开发；
3. 协议双向转换：把底层工业协议统一转为 MQTT/TCP/HTTP 物联网标准协议，后端只接收标准化 JSON 数据；
4. 本地缓存 + 断网续传：自带本地存储，网络中断时缓存生产数据，恢复网络自动补传，杜绝生产数据丢失；
5. 轻量化边缘计算：现场完成数据清洗、阈值判断、简单逻辑处理，减轻云端服务器压力；
6. 远程运维：支持远程访问网关、远程调试 PLC，不用奔赴车间现场。

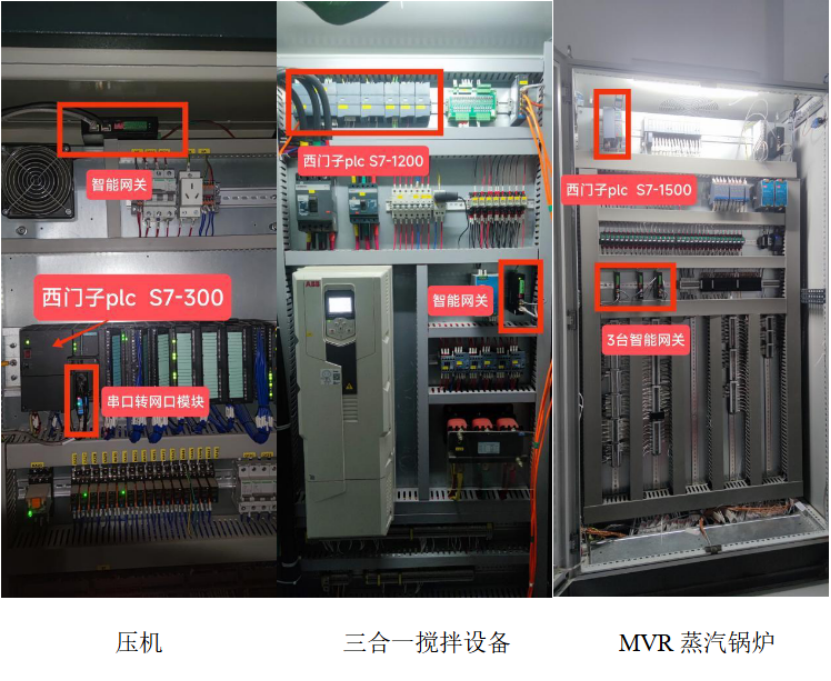

三、多产线真实落地案例，覆盖 S7 全系列 PLC

结合工厂改造实战，分享 4 类典型设备采集部署方式，包含 S7-1200 核心场景：

案例 1：三合一搅拌设备（S7-1200，网口直采）

设备控制器为西门子 S7-1200，控制柜内置工业交换机。 部署步骤：

1. 网线将 PLC 网口接入柜内交换机，交换机 LAN 口连线 DAQ-GP-DPUIIOT 网关；
2. 网关后台选择 S7 协议，填写 PLC IP、机架槽号，批量导入 DB 块采集点位；
3. 配置北向 MQTT 通道，实时上传搅拌转速、温度、投料参数至本地服务器 / 云端。 优势：布线简单、实时性高，单网关可同时采集多台 S7-1200。

案例 2：MVR 蒸汽锅炉（S7-1500，同交换机组网采集）

同搅拌设备组网逻辑，S7-1500 与 S7-1200 共用一台交换机，一台网关统一采集多台西门子 PLC，集中上云，减少网关硬件投入。

案例 3：压机设备（S7-300，串口转网口采集）

老旧 S7-300 仅自带串口，无以太网口：

1. 加装串口转网口转换模块；
2. 模块通过网线接入智能网关；
3. 网关自动解析串口转发的 S7 协议，统一标准化输出数据，老旧设备无需更换控制器。

案例 4：窑炉（工控机控制器）

无标准 PLC，工控机软件对接网关，通过 OPC UA 协议完成数据对接，实现全厂设备统一采集。整套产线仅部署 3 台 DAQ-GP-DPUIIOT 网关，即可覆盖压机、搅拌、锅炉、窑炉全部设备，统一采集、统一上云，大幅简化整体架构。

四、S7-1200 网关采集完整实施流程（新手可直接照做）

步骤 1：PLC 侧基础配置

步骤 2：硬件接线部署

• 网口型 S7-1200/1500：PLC→交换机→网关 LAN 口；
• 串口型 S7-300：PLC 串口→串口转网口模块→网关；
• 网关按需接入 4G 天线 / Wi-Fi。

步骤 3：网关配置采集任务

步骤 4：数据验证与上线

保存配置后网关自动建立通信，实时采集 PLC 数据，以标准 JSON 格式推送至服务端，可在后台查看实时数据流、历史缓存记录，调试完成即可长期稳定运行。

五、方案总结与适用场景

这套边缘网关采集方案对比传统上位机、OPC 服务器方案，核心优势：

1. 兼容全系列西门子 PLC：S7-1200/1500/300 一网打尽，兼顾老旧串口设备；
2. 低开发成本：内置全协议驱动，无需编写底层通信代码，交付周期缩短 70%；
3. 高可靠工业级设计：断网续传、多链路备份，适配车间复杂电磁环境；
4. 轻量化部署：体积小巧可直接安装控制柜，24 小时稳定运行，运维简单；
5. 端边云协同：边缘预处理数据，降低云端带宽与计算压力，适配 MES、数字孪生、设备运维平台。

适合场景：食品搅拌产线、化工锅炉、机械压机、窑炉热处理、中小型离散制造工厂数字化改造，有大量西门子 PLC 需要统一数据采集、远程监控、设备上云的项目。

文末

如果你正在做西门子 PLC 数据采集、工厂 IoT 改造，还在为多协议适配、老旧设备改造、数据丢包、远程上云发愁，不妨试试边缘网关一站式方案，从底层协议转换到数据上云全链路打通，省去大量底层通信开发工作。 后续会持续更新网关点位配置、MQTT 对接云平台、PLC 远程调试实操教程，感兴趣可以收藏本文，持续关注！
