第一部分：技术实施方案

一、项目概况

1. 库房基础参数 库房建筑面积 100㎡，层高 3.2m，单层独立档案存储库房，主要存放纸质文书档案、图纸档案、实物档案；严格执行档案行业八防标准：防火、防盗、防潮、防高温、防光、防尘、防虫、防鼠。

2. 设计依据规范 《档案馆建筑设计规范》JGJ25-2010、《档案库房环境管理规范》DA/T13-1994、《档案馆消防安全管理规范》DA/T106-2025、《中华人民共和国档案法实施条例》2024 版、GB/T30224-2013 档案馆温湿度标准、IEEE802.3af/at POE 供电标准、Modbus TCP 工业通信协议。

3. 核心管控指标

• 温湿度：温度 14\24℃，相对湿度 45%\60%，日波动≤±2℃、湿度波动≤±5% RH；

• 空气：PM2.5≤35μg/m³，甲醛≤0.1mg/m³，无有害气体超标；

• 光照：库房紫外线强度≤75μW/cm²，禁止自然光直射档案；

• 安防：视频存储≥90 天，入侵报警响应≤10s，火情探测响应≤30s；

• 生物防控：无活体虫、鼠类滋生，定期自动消杀。

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

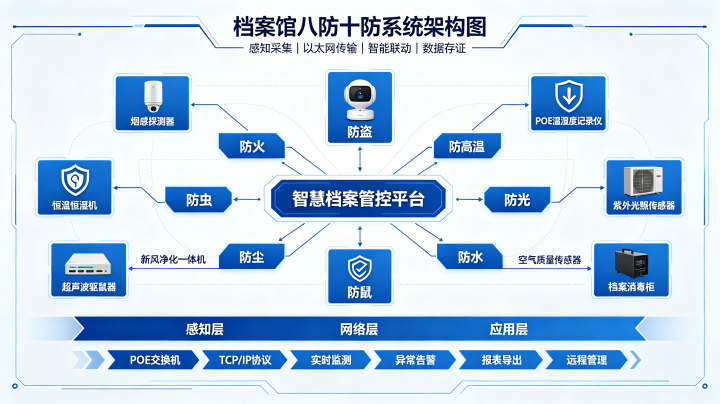

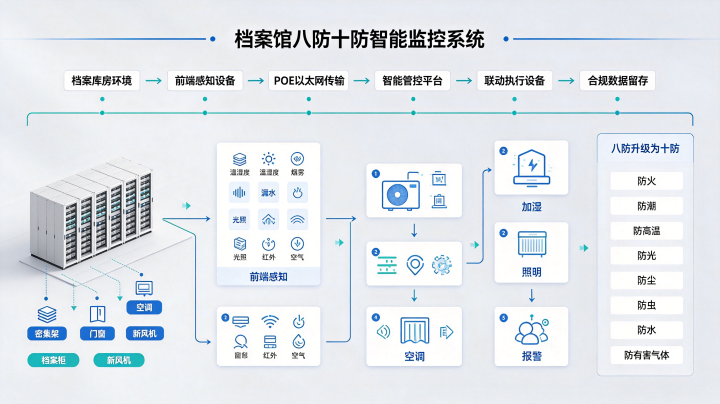

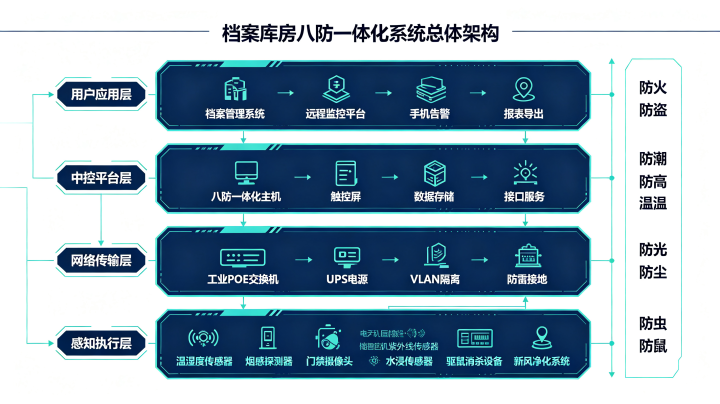

二、八防系统整体架构（五层物联网架构）

1. 感知采集层 采用Honsor H-TH POE 以太网温湿度传感器、烟感、漏水、红外入侵、紫外线、有害气体、虫鼠探测等终端，单网线 POE 供电，Modbus TCP 协议上传数据，全点位本地液晶实时显示。

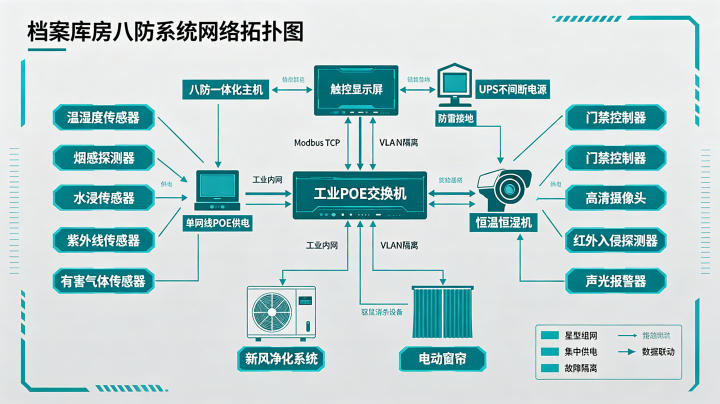

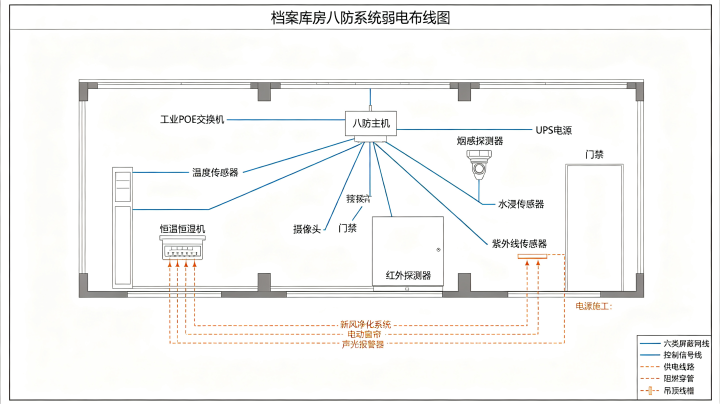

2. 网络传输层 工业 POE 交换机组建独立监测 VLAN，弱电线路阻燃穿管布线，UPS 不间断后备供电，防雷接地保护，传输距离≤100 米，数据无丢包、低延迟。

3. 中控控制层 八防一体化监控主机 + 21 寸触控显示屏，本地脱机自动联动设备，超标自动启动除湿、净化、声光报警、短信推送；兼容所有环控、消防、安防设备。

4. 平台应用层 智慧八防监控管理软件（B/S 架构），支持 PC 端、手机 APP 远程查看，自动生成温湿度、设备运行、告警记录报表，数据本地存储≥3 年，可对接单位 OA/MES/ 档案管理系统。

5. 执行设备层 恒温恒湿净化一体机、新风除尘系统、气体灭火装置、门禁、监控、驱鼠消杀设备、遮光智能窗帘等执行终端，接收中控指令自动启停调节。

三、八大防护分系统技术说明

（一）防潮 + 防高温系统（核心子系统）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

1. 设备配置

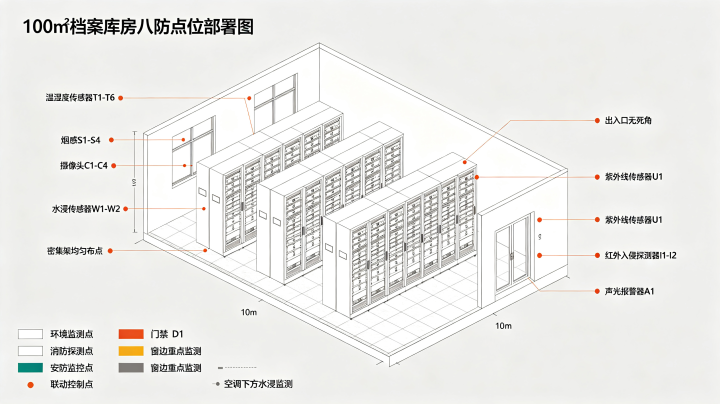

• POE 以太网温湿度传感器（Honsor H-TH）6 台，库房均匀布点，每 15~20㎡1 台，覆盖密集架区域、库房四角、空调设备旁；±0.2℃、±2% RH 高精度，POE 网线供电，液晶本地显示温湿度时间；

• 120L 恒温恒湿净化一体机 1 台，集除湿、加湿、空气净化、杀菌、控温一体，适配 100㎡库房；

• 工业新风过滤系统 1 套，HEPA 高效滤网，防尘除有害气体；

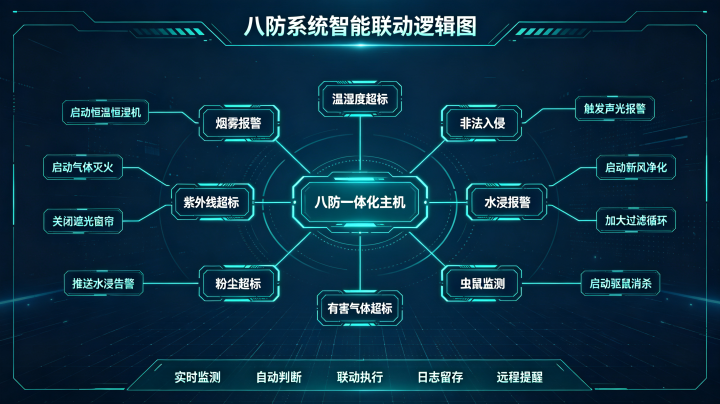

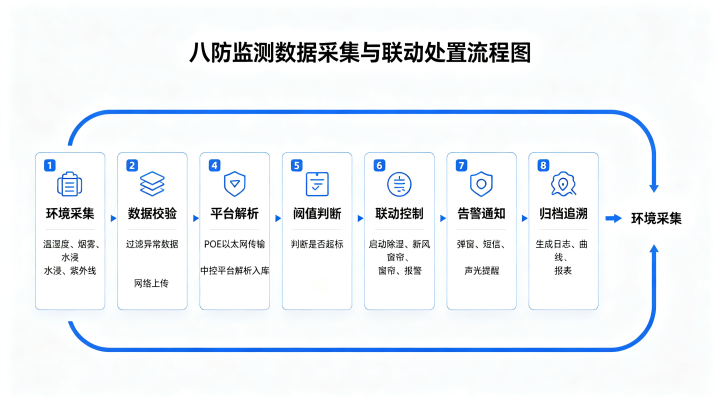

2. 联动逻辑 湿度＞60% RH 自动启动除湿，湿度＜45% RH 自动开启湿膜加湿；温度＞24℃启动制冷，温度＜14℃启动加热；温湿度超标同步弹窗、短信告警，历史曲线自动归档。

（二）防火防护系统

1. 设备配置

• 吸气式高灵敏烟感探测器 1 套（早期预警，微小烟雾即可报警）；

• 点型感温探测器 4 个、声光报警器 1 套、手动火灾报警按钮 1 个；

• 七氟丙烷洁净气体灭火装置 1 套（无水渍、无腐蚀，不损伤纸质档案）；

• 消防联动模块、阻燃电气穿管、防爆无紫外 LED 库房灯具；

2. 联动逻辑 烟温复合报警后，系统立即切断库房空调、新风等强电，启动声光报警、推送管理人员短信，延时 30s 启动气体灭火，全程记录报警时间、处置日志。

（三）防盗安防系统

1. 设备配置

• 人脸刷卡密码三合一门禁 1 套，双人验证入库，出入记录永久留存；

• 400 万高清 POE 网络监控摄像头 4 台，无死角覆盖库房出入口、密集架通道，红外夜视，硬盘存储 90 天；

• 红外幕帘入侵探测器 2 套、紧急一键报警按钮 1 个；

• 防盗甲级防火库房门、防窥观察窗；

2. 联动逻辑 非工作时间有人闯入触发红外，立即弹窗告警、录像锁定、推送短信；门禁权限分级管理，超权限开门同步预警。

（四）防光（防紫外线）系统

1. 设备配置

• 智能阻燃遮光电动窗帘 2 套（库房采光窗）；

• 无紫外防爆 LED 档案专用平板灯；

• 紫外线传感器 1 台，实时监测自然光紫外线强度；

2. 联动逻辑 紫外线超标自动关闭采光窗帘；人走灯灭智能控制，杜绝强光、紫外线长期照射导致档案字迹褪色、纸张老化。

（五）防尘 + 防有害气体系统

1. 设备配置

• 恒温恒湿一体机内置活性炭 + 光触媒净化模块；

• 新风系统四级过滤滤网（初效 + 中效 + HEPA + 活性炭）；

• 多合一有害气体传感器 1 台（监测甲醛、二氧化硫、氨气）；

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

2. 联动逻辑 PM2.5、有害气体超标自动加大新风循环、启动净化模块，实时记录空气质量数据，保障库房洁净度。

（六）防虫、防鼠系统

1. 设备配置

• 超声波智能驱鼠器 2 台；

• 库房紫外线臭氧消杀灯 1 套（定时自动消杀，无人时段启动）；

• 虫害监测诱捕点位 4 处，配套虫害采集传感器；

2. 管控逻辑 每日凌晨无人时段自动开启消杀 30 分钟，驱鼠器 24 小时运行；传感器捕捉虫害数据后推送预警，提醒管理员消杀处理。

（七）防水渗漏辅助监测

配套漏水绳水浸传感器 2 套（空调下方、窗户底边、管道点位），积水后立即告警，防止雨水、冷凝水浸泡档案。

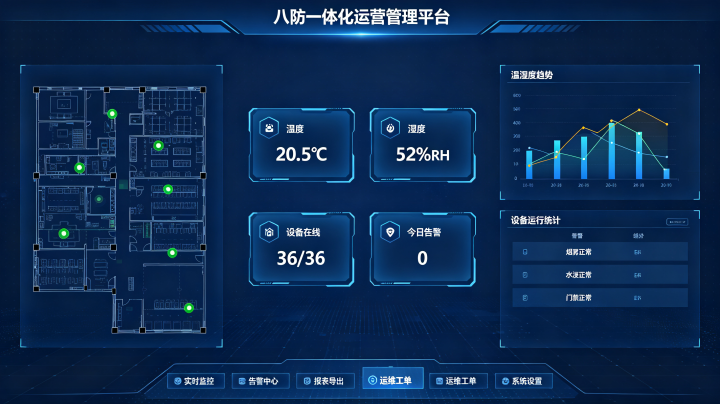

（八）一体化中控管理平台

1. 本地 21 寸触控屏实时展示全部八防设备状态、温湿度、安防画面；

2. B/S 网页管理平台，电脑 / 手机远程访问，支持历史数据导出、Excel 报表；

3. 分级告警：一般异常弹窗提醒、严重异常短信 + 电话推送；

4. 开放 Modbus TCP 标准接口，可对接单位现有档案管理系统、OA 平台；

5. 数据本地硬盘存储 3 年，支持云端备份扩容。

四、施工、调试与运维方案

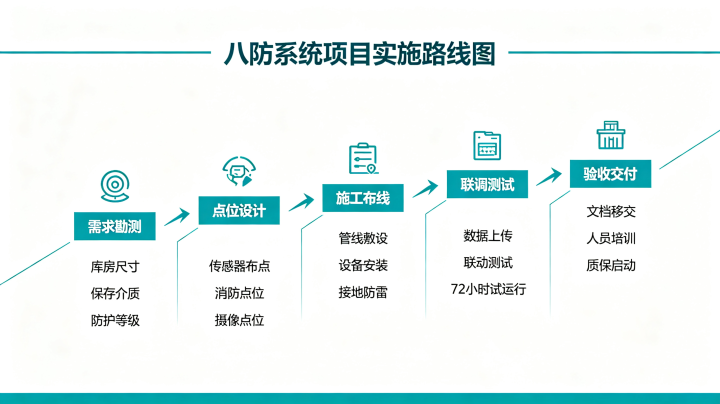

1. 施工流程 现场勘测点位规划→库房弱电阻燃管线敷设→POE 交换机、传感器、中控主机安装→恒温恒湿、消防、安防设备就位→设备 IP 配置、组网调试→八防全系统联动测试→72 小时不间断试运行→项目验收、操作培训。

2. 调试验收标准

• 所有 POE 温湿度传感器数据误差≤±0.3℃/±3% RH；

• 所有告警设备触发响应时间≤30 秒；

• 温湿度自动调控区间稳定在国标标准内；

• 监控录像、出入记录、环境数据完整存储，可导出追溯。

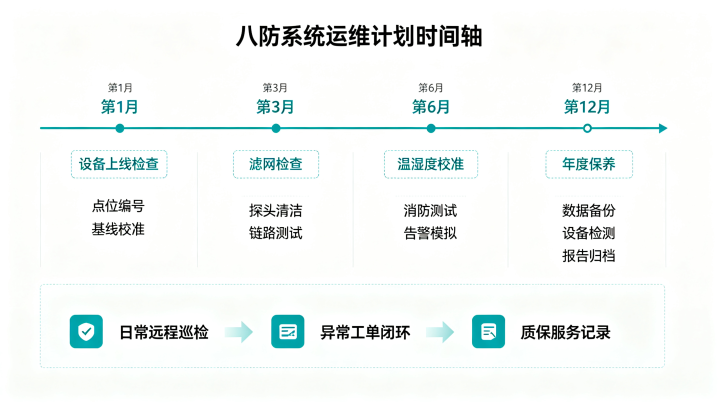

3. 运维保障

• 月度远程巡检设备在线状态；

• 季度现场校准温湿度传感器、更换新风滤网；

• 年度消防设备检测、整机深度保养；

• 提供 1 年整机免费质保，终身技术上门服务。

第二部分：100㎡档案库房八防系统详细造价清单

总说明

1. 报价包含：全部硬件设备、系统软件、辅材耗材、运输、上门安装、布线施工、系统联调、72 小时试运行、人员操作培训、1 年质保服务；

2. 不含：库房土建墙体改造、窗户更换、外部强电 380V 入户工程、档案密集架采购；

3. 报价单位：人民币，含税（9% 增值税专用发票）；

4. 分为七大分项：环境温湿度监测调控系统、防火消防系统、防盗安防系统、防光防尘净化系统、防虫鼠防水辅助系统、中控平台网络配套、施工辅材人工及其他费用。

分项 1：防潮防高温温湿度监测调控系统（POE 传感器核心）

序号	设备名称	规格参数	单位	数量	单价（元）	合价（元）	备注
1	POE 以太网温湿度传感器（Honsor H-TH）	IEEE802.3af POE 供电，Modbus TCP，±0.2℃/±2% RH，LCD 液晶，外置探杆	台	6	780	4680	库房 6 个监测点位，盛世宏博原厂设备
2	120L 档案恒温恒湿净化一体机	除湿 / 加湿 / 控温 / 杀菌 / 净化一体，适配 100㎡，支持 RS485 联动	台	1	19800	19800	自动联动中控调节温湿度
3	工业 HEPA 新风过滤系统	四级过滤，除粉尘、甲醛，风量 1000m³/h	套	1	8600	8600	库房密闭空气循环净化
4	新风联动控制模块	接入八防中控主机，超标自动加大风量	个	1	1200	1200	设备联动信号转换
小计	——	——	——	——	——	34280	防潮防高温整套设备费

分项 2：防火消防防护系统

序号	设备名称	规格参数	单位	数量	单价（元）	合价（元）	备注
1	吸气式高灵敏烟感探测器	早期火灾预警，库房专用	套	1	6800	6800	比普通烟感灵敏度提升 10 倍
2	点型感温火灾探测器	壁挂式，60℃阈值报警	个	4	260	1040	空调、配电柜、密集架区域
3	声光火灾报警器	220V，高分贝红光警示	套	1	360	360	库房门口安装
4	手动火灾报警按钮	紧急人工报警触发	个	1	150	150	出入口墙面
5	七氟丙烷洁净气体灭火装置	80L，无腐蚀不伤档案，自动延时喷射	套	1	16500	16500	库房整体防火灭火
6	消防联动控制主机	接收烟温信号，切断强电、联动灭火	台	1	5200	5200	接入八防一体化平台
小计	——	——	——	——	——	30050	防火整套设备费

分项 3：防盗安防监控系统

序号	设备名称	规格参数	单位	数量	单价（元）	合价（元）	备注
1	人脸刷卡密码三合一门禁主机	双人验证，记录存储 3 年	套	1	3200	3200	库房唯一出入口管控
2	400 万 POE 网络高清摄像头	红外夜视，H.265 编码	台	4	480	1920	全覆盖无监控盲区
3	8 路 POE 硬盘录像机	支持 POE 供电，4T 监控硬盘，存储 90 天	台	1	2600	2600	监控录像存储主机
4	红外幕帘入侵探测器	非法闯入报警，防宠物误报	套	2	650	1300	窗户、通道防护
5	紧急一键报警按钮	联动手机短信、中控弹窗	个	1	180	180	管理员值守区域
6	甲级防盗库房门配套锁具	电磁联动锁，门禁信号对接	套	1	1200	1200	配套原有库房防盗门改造
小计	——	——	——	——	——	10400	防盗安防整套设备费

分项 4：防光、防尘、防有害气体系统

序号	设备名称	规格参数	单位	数量	单价（元）	合价（元）	备注
1	电动阻燃遮光窗帘套装	电机 + 阻燃遮光布，自动控制	套	2	1450	2900	库房采光窗户 2 扇
2	紫外线监测传感器	实时监测 UV 强度，超标联动关窗帘	台	1	720	720	窗户旁安装
3	无紫外防爆 LED 档案平板灯	4000K，无紫外线损伤档案	套	6	320	1920	库房全部照明替换
4	多合一有害气体传感器	监测甲醛、NH3、SO2，Modbus TCP	台	1	850	850	库房中央点位
小计	——	——	——	——	——	6390	防光防尘净化设备费

分项 5：防虫、防鼠、防水渗漏辅助系统

序号	设备名称	规格参数	单位	数量	单价（元）	合价（元）	备注
1	超声波智能驱鼠器	24h 持续驱鼠，无化学药剂	台	2	420	840	库房两角布置
2	定时臭氧紫外线消杀灯	无人时段自动消杀，杀灭虫卵	套	1	1350	1350	库房顶部吊装
3	虫害监测采集传感器	捕捉虫害数据，异常告警	个	4	220	880	密集架底部点位
4	水浸漏水绳传感器 5 米套装	监测空调、窗户冷凝积水	套	2	380	760	空调机组、窗边部署
小计	——	——	——	——	——	3830	虫鼠防水辅助设备费

分项 6：八防中控平台、网络配套设备

序号	设备名称	规格参数	单位	数量	单价（元）	合价（元）	备注
1	八防一体化监控主机	支持 485 / 以太网，全设备联动，Linux 系统	台	1	6800	6800	系统核心控制单元
2	21 寸工业触控显示屏	本地可视化操作，实时监控大屏	台	1	4200	4200	放置库房管理操作台
3	24 口工业 POE 交换机	IEEE802.3af/at，为温湿度、摄像头供电	台	1	2900	2900	所有 POE 终端统一供电组网
4	B/S 八防管理软件授权	永久使用，报表、APP 远程、对接接口	套	1	4500	4500	含 3 年免费升级维护
5	在线式 UPS 不间断电源 1KVA	后备供电≥1 小时，保障断电监控运行	台	1	3600	3600	中控、传感器、监控备用电源
6	弱电防雷接地套件	接地电阻≤1Ω，保护全部弱电设备	套	1	1800	1800	机房弱电防雷
7	12U 壁挂网络机柜	收纳交换机、UPS、中控主机	台	1	750	750	库房弱电设备收纳
小计	——	——	——	——	——	24550	中控网络整套配套费

分项 7：施工辅材、人工、运输培训及其他费用

序号	项目名称	说明	单位	数量	单价（元）	合价（元）
1	弱电辅材耗材	六类屏蔽网线、阻燃 PVC 线管、线槽、端子、扎带、固定支架、防水接头等	项	1	4800	4800	覆盖 100㎡全部布线耗材
2	设备运输吊装费	厂家到现场运输、上楼搬运	项	1	2600	2600
3	现场安装施工人工费	管线敷设、设备固定、接线调试、点位校准	项	1	16800	16800	含 2 名工程师 7 天现场施工
4	系统联调测试费	全八防联动调试、72 小时试运行、告警模拟测试	项	1	5200	5200
5	管理员操作培训	现场实操培训、操作手册、运维文档交付	项	1	1800	1800
6	1 年整机质保运维服务费	季度远程巡检、上门故障维修、配件更换	项	1	7500	7500
7	项目备用金（不可预见费）	线路增补、点位微调、临时配件采购	项	1	5000	5000
小计	——	——	——	——	——	43700	施工人工及综合服务费

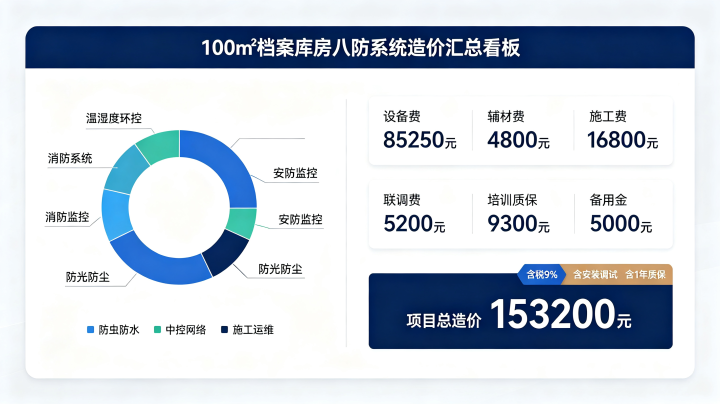

全项目总造价汇总表

序号	分项名称	分项合计（元）
1	防潮防高温温湿度监测调控系统	34280
2	防火消防防护系统	30050
3	防盗安防监控系统	10400
4	防光、防尘、防有害气体系统	6390
5	防虫、防鼠、防水渗漏辅助系统	3830
6	八防中控平台、网络配套设备	24550
7	施工辅材人工、质保综合费用	43700
项目总造价（含税 9%）	——	153200 元

第三部分：方案优势说明

添加图片注释，不超过 140 字（可选）

1. POE 一体化布线，施工简洁 全部温湿度传感器、监控摄像头采用单网线 POE 供电，无需单独布设 220V 电源，库房管线整洁，符合档案洁净库房施工规范，降低电气火灾隐患。

2. 全系统智能联动，无人值守 八大防护子系统接入统一中控平台，温湿度、火情、入侵、有害气体超标自动启动对应处置设备，无需人工干预，24 小时自动管控。

3. 数据完整可追溯，满足审厂验收 所有环境、安防、消防数据自动存储 3 年，一键导出标准化报表，完美通过档案局、保密局、客户安全审计检查。

4. 标准化工业协议，拓展性强 采用通用 Modbus TCP 协议，可无缝对接单位现有档案管理系统、OA、MES 平台；后期库房扩容、新增监测点位仅增加 POE 传感器即可快速接入。

5. 适配档案专用防护标准 气体灭火无腐蚀、无紫外照明、恒温恒湿精准控温控湿，全部设备符合纸质档案长期保存的行业专项规范，有效延长档案保存寿命 30% 以上。
