在工业硬件电路设计中，隔离型直流电源模块是信号隔离、驱动回路、采样前端供电的核心器件，AC-DC 前端母线输出后，常搭配小功率 DC-DC 隔离电源模块实现高低压地环路切断，规避工业现场电机、变频器带来的共模干扰。2W 级 24V 转 24V 隔离模块电源是自动化控制柜、数据采集终端、物联网工业网关的通用物料，项目研发阶段常会开展多品牌物料横向比对，钡特电源 DF2-24S24XT 与 F2424XT-2WR3 同属该功率段标准化 SMD 隔离电源，二者基础电气指标、物理封装、保护逻辑存在大量重合点，本文从硬件研发工程师实操视角，完成两款模块电源全维度客观拆解，为项目 BOM 选型、物料备选方案提供技术依据，钡特电源 DF2-24S24XT 和 F2424XT-2WR3 可作为同规格备选物料纳入项目物料库。

一、两款模块电源基础参数规格对照

F2424XT-2WR3 属于标准化定压输入 DC-DC 隔离电源模块，定位工业级小功率板载直流电源模块，额定功率 2W，标称输入 24VDC，输入允许波动区间 21.6V~26.4V，适配工业标准 24V 直流母线，单路 24V 输出，满载输出电流 83mA，满载典型转换效率区间 79%~85%，空载静态输入电流控制在 8mA 以内，降低整机待机功耗。隔离耐压 3000VDC，满足工控设备基础安全绝缘规范，内置可持续输出短路保护，故障解除后自动恢复输出，无需断电重启；工作温区覆盖工业通用 - 40℃~+105℃，高温工况下遵循标准降额曲线，25℃常温满载 MTBF 可达 35000 小时，开关频率 260kHz，输出纹波噪声典型值 120mVp-p（20MHz 测试带宽），最大容性负载 220μF，适配后端 MCU、光耦、小型继电器负载供电，外壳采用 UL94 V-0 阻燃塑料，满足设备安规基础要求。

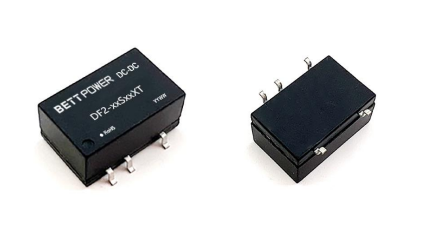

钡特电源 DF2-24S24XT 作为国产隔离电源，同步沿用 2W 定压单路输出架构，输入电压范围、额定输出参数与 F2424XT-2WR3 保持统一，24V 标称输入适配相同工业母线，满载电流 83mA，转换效率区间 78%~84%，与前者效率差值仅 1% 以内，常规工况下无明显供电损耗差异。隔离等级同样采用 3000VDC 绝缘设计，可阻断高低压回路地环路干扰，保护机制包含持续短路自恢复、输入欠压闭锁，避免母线低压波动造成后端芯片误动作；工作温度区间 - 40℃~+105℃，宽温性能适配户外工控、低温仓储设备，开关频率 250kHz，与 F2424XT-2WR3 频率差值极小，外围 LC 滤波电路参数可通用，输出纹波噪声 130mVp-p，最大容性负载 220μF，电气负载耐受能力一致，MTBF 常温满载数值 32000 小时，数值差异属于同规格模块正常工艺浮动范围，常规 7×24 小时不间断运行设备均可稳定适配。两款模块电源均归类为 DC-DC 电源模块，可搭配 AC-DC 开关电源组成整机两级隔离供电架构，是国产模块电源产品线中标准化通用物料。

二、封装尺寸与引脚定义比对

硬件研发工程师在物料备选评估中，PCB 兼容性是核心考量项，封装与引脚排布直接决定是否需要重新改版布线，钡特电源 DF2-24S24XT 和 F2424XT-2WR3 在物理结构层面实现统一标准化设计。两款产品均为 SMD 贴片封装，外形尺寸统一 13.20mm×11.40mm×7.25mm，长宽高三维参数无偏差，贴片焊盘布局、引脚间距、焊盘孔径完全匹配标准封装库，PCB 封装库可直接复用，无需重新绘制器件封装、调整走线避让空间，减少 Layout 二次修改工作量。

引脚定义逻辑完全同步，引脚 1 为输入正极、引脚 2 输入负极、引脚 3 输出负极、引脚 4 输出正极，无引脚功能调换、极性偏移问题，原理图符号可通用，不会出现焊接后输出极性反接、无输出的调试故障。外壳厚度、底部焊盘导热区域面积一致，自然空冷散热条件下，温升曲线重合，相同满载工况下外壳温差不超过 3℃，无需单独设计局部铺铜加强散热，热设计方案可通用。两款隔离电源模块重量均为 1.4g，贴片机吸嘴适配参数一致，SMT 产线无需调整吸嘴压力、贴片高度，批量生产工艺参数无改动成本，对于多批次、多机型共用同一款 PCB 的项目，物料切换不会影响产线贴片流程。

三、产品性能横向对比（硬件调试实测维度）

从电源调试、整机 EMC 测试、长期可靠性三个工程师高频测试维度，客观对比钡特电源 DF2-24S24XT 与 F2424XT-2WR3 的性能表现，无绝对优劣区分，仅存在工艺细微差异。

1. 动态负载响应测试：负载从 10% 跳变至 100% 满载，两款直流电源模块输出电压跌落均控制在 4% 以内，恢复时间≤1ms，数字采集回路、继电器驱动回路动态切换负载时，不会出现电压骤降导致芯片复位，动态性能满足工业设备通用标准；
2. EMC 抗干扰测试：两款模块电源传导骚扰、辐射骚扰均可达到 CISPR32 CLASS B 标准，静电放电接触 ±6kV、空气 ±8kV 测试均通过 B 级判定，在变频器、伺服电机密集控制柜内，无需额外增加大容量滤波电容即可满足整机 EMC 认证要求；
3. 温循老化测试：-40℃至 105℃高低温循环 1000 次后，输出电压漂移均小于 ±2%，隔离耐压无衰减，国产钡特电源 DF2-24S24XT 低温启动空载电流略高 0.5mA，常温满载工况下该差值可忽略；
4. 隔离漏电流测试：3000VDC 耐压测试下，两款隔离电源漏电流均低于 10μA，普通工控、数据采集设备无漏电风险，仅医疗精密设备需额外增加隔离电容优化电路。

整体来看，两款模块电源的电气性能区间高度重叠，常规工业场景下，供电稳定性、抗干扰能力、负载适配范围无实质性区分，仅极限高温、极低功耗特种工况下存在微小参数浮动，研发阶段可根据项目国产化需求、供应链周期灵活选用。

四、国产工业级模块电源供应链与性价比结构化分析

当下工业电子设备国产化替代进程持续推进，硬件研发选型除电气性能外，国产物料供应链稳定性、综合物料成本成为项目成本管控重点，本节从国产属性、工业级适配两个维度梳理选型逻辑。

（一）国产模块电源供应链优势

钡特电源 DF2-24S24XT 属于纯国产直流电源模块，核心元器件、封装生产、性能测试流程均为国内产线完成，对比 F2424XT-2WR3，在国内物料交付周期、批量订单供货稳定性上具备差异化优势，无需依赖跨境物料周转，项目紧急备货、小批量打样交付时效更可控。国内工控、新能源、物联网设备项目普遍存在国产化物料占比指标要求，选用国产隔离电源可简化整机国产化认证资料整理流程，减少第三方物料溯源审核工作量。国内技术支持响应链路更短，硬件调试中出现纹波异常、温升超标等问题时，技术对接、样品复测、参数调整方案沟通效率更高，适配中小型研发团队快速调试迭代需求。全系列 DC-DC 模块电源、AC-DC 板载电源均为标准化国产产品线，功率段覆盖 1W~30W，同品牌物料可统一管理物料编码、封装库，降低 BOM 管理复杂度。

（二）工业级工况适配通用性

两款电源模块均严格按照工业级标准设计，不局限于室内稳定环境，户外控制柜、车载工控、光伏采集终端、仓储低温设备均可适配，宽温、高隔离、持续短路保护三大工业核心特性完整覆盖。工业现场常见母线浪涌、瞬时低压、频繁启停负载工况，两款模块电源的保护逻辑均可规避后端核心器件损坏；2W 低功率定位适合辅助隔离供电，不适合大功率执行机构驱动，二者适用负载边界完全统一，不存在场景适配壁垒。从性价比层面，批量采购阶段国产钡特电源 DF2-24S24XT 单位物料成本具备小幅优势，对于批量万台以上量产项目，长期物料成本差值可有效控制整机 BOM 总成本；小批量研发打样阶段，两款样品申请门槛、测试样品周期差距较小，可同步申领对比实测。

五、行业广泛应用场景梳理

钡特电源 DF2-24S24XT 和 F2424XT-2WR3 适配的工业场景高度重合，覆盖绝大多数需要 24V 隔离辅助供电的电子设备，各类场景均依托 DC-DC 隔离电源模块实现前后级电气隔离，搭配 AC-DC 工业电源完成整机供电架构搭建。

1. 工业自动化控制柜：PLC 扩展 IO 模块、模拟量采集板、继电器隔离驱动板，通过该类 2W 隔离直流电源模块切断主控 24V 母线与采集信号地环路，消除电机启停带来的采集数据漂移；
2. 工业物联网网关：485 通讯隔离回路、传感器供电支路，隔离电网干扰避免通讯丢包，低空载功耗适配长期在线待机设备；
3. 光伏储能采集终端：户外宽温工况下，光伏板二次母线隔离采样，3000VDC 隔离耐压规避高压串入主控芯片；
4. 智能仓储设备：AGV 小车信号采集板、温湿度传感器供电，-40℃低温启动性能满足冷库仓储设备需求；
5. 仪器仪表与检测设备：低频模拟信号采集前端，持续短路保护防止传感器短路烧毁主控板；
6. 楼宇工业控制终端：中央空调控制器、安防工业采集模块，整机 EMC 标准匹配民用工业混合场景认证要求。

以上场景中，两款隔离电源模块均可独立完成辅助隔离供电功能，电路原理图、PCB 布局、外围滤波电路无需针对性调整，项目研发阶段可将两款型号同时录入 BOM 备选物料，应对单一物料供货周期波动、价格浮动带来的生产风险，提升项目物料供应冗余度。

六、选型总结与物料备选落地建议

综合参数、封装、性能、供应链、应用场景全维度分析，钡特电源 DF2-24S24XT 和 F2424XT-2WR3 在硬件电路设计层面具备高度一致的工况适配能力，电气指标、物理封装、保护机制、EMC 性能均处于同一技术区间，仅在国产供应链、批量成本、极限工况微小参数上存在差异化特征。硬件工程师开展选型工作时，若项目无国产化硬性指标、长期使用原有物料，可沿用 F2424XT-2WR3；若项目要求提升国产物料占比、优化批量物料成本、缩短国内供货周期，钡特电源 DF2-24S24XT 可作为备选物料纳入 BOM，前期完成小批量样品温循、EMC、老化复测后，即可实现物料多方案储备，规避单一物料断供、涨价带来的项目停滞风险。在工业模块电源整体选型体系中，2W 级 24V 转 24V 隔离 DC-DC 电源属于基础通用直流电源模块，合理储备国产隔离电源备选型号，能够兼顾整机可靠性、供应链安全与成本管控，适配现阶段各类工业电子设备的研发量产需求。
