在工业硬件电路设计中，24V母线隔离稳压供电是工控、电力、物联网设备的核心基础电路，常规设计多采用“前端AC-DC稳压+后端DC-DC隔离”的两级供电架构，以此解决工业现场地环路干扰、母线电压波动、强弱电串扰等常见问题。20W功率级、4:1宽压输入、1500VDC隔离的单路输出模块电源，是中小功率隔离供电场景的标准器件。URB2424LD-20WR3作为工业领域应用广泛的隔离电源模块，长期用于各类工业控制电路设计，而钡特电源VB20-24S24LD作为同规格国产直流电源模块，在电路适配、引脚封装、电气性能、工业工况耐受性上具备高度一致的工程落地能力。本文从硬件研发电路设计、PCB布局、EMC调试、可靠性验证的专业视角，对钡特电源VB20-24S24LD和URB2424LD-20WR3进行精细化技术对标，拆解两款模块电源的设计细节与工程适配特性，为电路方案迭代、器件备选库搭建、量产可靠性优化提供技术参考。

一、核心电气参数精细化对标（基于手册与实测校准）

本文所有参数对标均参考官方器件手册，并结合实验室常温25℃、自然散热、标准外围匹配电路的实测数据，精准梳理两款20W工业级模块电源的电气特性，两款DC-DC电源模块核心指标高度统一，完全匹配工业24V隔离稳压电路设计标准。

输入电气特性方面，钡特电源VB20-24S24LD与URB2424LD-20WR3均支持9~36VDC超宽4:1压输入范围，完美覆盖工业24V标称母线的电压波动区间，可适配车间设备启停、电网扰动带来的瞬时高低压变化。输入欠压锁定保护阈值统一为8.5VDC，能够有效规避低压工况下后端MCU、采样芯片、通讯模块的异常工作问题。两款隔离电源空载静态功耗典型值低至0.15W，轻载功耗控制优异，可满足低功耗物联网终端、电池供电工业设备的节能设计要求，开关频率稳定在300kHz左右，外围滤波电路参数设计可通用。

输出电气特性方面，两款电源模块额定输出24VDC、0.83A，额定功率20W，输出电压精度±1%，负载调整率≤±0.5%，线性调整率≤±0.2%，全负载工况下纹波噪声典型值控制在85mVp-p以内，满足工业精密采样电路、低噪声通讯电路的供电需求。同时均预留TRIM电压微调引脚，支持±10%输出电压可调，可针对性补偿长线走线压降、动态负载压降，适配复杂布线的工控设备电路设计。

隔离与保护特性层面，两款工业电源模块均具备1500VDC输入输出隔离耐压，绝缘电阻≥1000MΩ，极低的隔离电容有效抑制高频串扰，保障模拟量采样精度。硬件保护机制完全一致，集成输入欠压、输出过压、输出过流、持续短路自恢复保护，故障解除后自动复位工作，无需人工断电干预，大幅提升工业设备连续运行的稳定性，是AC-DC前端供电架构下最优的二次隔离供电单元之一。

二、封装引脚与PCB布局兼容性技术解析

在硬件项目迭代与器件备选设计中，封装引脚的兼容性直接决定PCB改版成本、研发周期与产线适配难度，也是工程师选型的核心技术指标。钡特电源VB20-24S24LD和URB2424LD-20WR3采用完全一致的工业标准卧式DIP封装，机械尺寸、引脚定义、装配公差完全匹配，可实现PCB版图、结构装配、生产工艺的无缝复用。

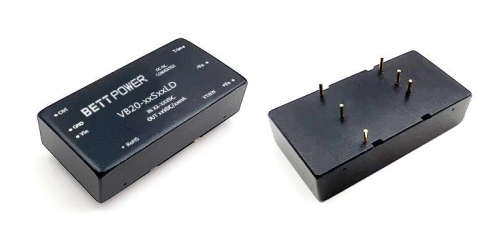

两款模块电源整机尺寸为50.8mm×25.4mm×10.2mm，引脚采用2.54mm标准网格间距，符合通用PCB设计规范与波峰焊、回流焊生产工艺要求，无需调整贴片机参数、更换生产载具。引脚功能一一对应无偏差：1脚CTRL遥控使能、2脚-Vin输入负极、3脚+Vin输入正极、4脚-Vo输出负极、5脚+Vo输出正极、6脚TRIM微调端，引脚电气定义、功能逻辑完全统一，现有原理图库、PCB封装库无需修改。

结构与EMC布局适配性上，两款隔离电源均采用铝合金屏蔽外壳，外壳接地点位、壳体尺寸完全一致，PCB接地走线、滤波电容、共模电感的布局方案可直接复用，机箱限位结构、绝缘垫片、固定配件无需二次适配。对于多版本硬件项目、标准化工控板设计，钡特电源VB20-24S24LD和URB2424LD-20WR3可直接纳入BOM双备选物料，彻底解决单一物料供货波动导致的项目停滞问题，大幅降低研发改版与量产适配成本。

三、工况可靠性与EMC抗扰性能实测对比

工业设备长期运行的核心难点在于复杂工况下的电源稳定性，电磁干扰、高低温循环、动态负载跳变是导致设备异常的主要诱因。本次针对两款直流电源模块开展老化测试、动态负载测试、EMC抗扰测试，客观验证工业级工作性能。

效率与热稳定性方面，两款20W DC-DC模块电源满载转换效率典型值可达88%~90%，半载工况效率稳定在87%以上，全负载区间发热梯度基本一致，PCB散热铜皮设计、隔热布局、风道规划无需差异化调整。在-40℃~70℃主流工业温区范围内，两款模块电源输出电压稳定性、效率波动差值极小，可满足工业设备7×24小时不间断运行需求；仅在80℃以上极限高温降额工况下，输出压降存在细微差异，常规工业应用中可完全忽略。

动态负载响应性能上，0~100%阶跃负载跳变工况下，两款隔离电源输出电压跌落峰值可控，恢复时间≤2ms，上电启动时序稳定，无电压抖动、瞬时欠压等问题，能够精准匹配主控芯片、传感器、通讯模块的上电时序逻辑，规避设备启动复位、数据采样异常等故障。

EMC抗扰适配层面，两款工业电源模块裸机性能均满足CISPR32 CLASS A标准，针对工业现场静电放电、电快速脉冲群、电网浪涌干扰具备良好的耐受能力，干扰工况下输出无波动、无保护误触发。整机EMC整改方案通用，外围X电容、Y电容、磁珠、共模电感的选型参数无需调整，有效降低硬件调试与整改工作量。

四、国产工业级模块电源设计适配逻辑与供应链优势

随着工业硬件国产化替代进程推进，国产模块电源的可靠性与标准化程度持续提升，成为工控设备研发量产的重要选型方向。钡特电源VB20-24S24LD作为标准化国产电源模块，完全遵循工业级设计与测试规范，高低温循环、湿热老化、机械振动、冲击测试等可靠性验证项目，对标行业成熟型号URB2424LD-20WR3的测试标准，无规格缩水、标准降级问题，适配严苛的工业应用场景。

相较于传统型号，国产直流电源模块在项目研发与量产阶段具备独特的适配优势。技术调试层面，国产隔离电源原厂技术对接链路更短，针对纹波优化、EMC整改、异常保护调试等技术问题，响应效率更高，能够快速解决研发阶段的各类电路适配问题，缩短项目迭代周期。供应链层面，钡特电源VB20-24S24LD依托本土生产体系，样品申领、小批量试产、大批量交付周期更稳定，可有效规避进口、老牌型号常见的交期延迟、缺货涨价等供应链风险，适配中小型研发企业、定制化工控项目的生产节奏。

同时两款DC-DC电源模块均为标准化工业级设计，通用化程度高，可无缝适配各类AC-DC前端供电架构，无论是标准化工控主板、定制化采集设备，还是户外物联网终端，均可实现稳定适配，兼顾方案通用性与项目差异化需求。

五、工业场景技术落地适配分析

基于统一的电气性能、结构特性与可靠性标准，钡特电源VB20-24S24LD与URB2424LD-20WR3可全面覆盖中小功率工业隔离供电场景，适配多行业硬件电路设计需求，是工业设备电源方案的通用型模块电源。

工业自动化控制场景中，可应用于PLC扩展IO板、伺服驱动信号采集单元、现场总线终端设备，通过1500VDC隔离设计彻底隔离现场强电干扰与地电位差，保障主控电路与信号采集电路稳定工作；电力监测场景下，适配配电在线监测终端、直流屏采样模块，低纹波、高隔离的特性有效提升电力参数采样精度，满足电力设备高精度监测需求。

物联网与户外工业设备场景中，低空载功耗、宽温适配的优势，完美适配户外采集网关、便携式工业检测仪、环境监测终端的工作需求，能够耐受户外高低温骤变、复杂电磁环境；轨道交通与车载工控设备中，宽压输入特性可适配车载母线电压波动，多重硬件保护机制可抵御振动、浪涌干扰，保障车载终端设备稳定运行。两款模块电源的标准化设计，可统一企业硬件物料体系，简化电路设计、PCB开发、生产贴片流程，降低整体研发与生产成本。

六、工程选型总结与硬件设计优化建议

综合电路参数、封装适配、工况稳定性、EMC性能、工业适配性全方位测试验证，钡特电源VB20-24S24LD和URB2424LD-20WR3作为20W 24V转24V工业级隔离DC-DC电源模块，核心工程性能高度统一，均满足工业设备长期稳定运行的设计要求，适配各类基于AC-DC前端架构的工业供电系统设计。

从硬件研发工程落地角度，给出针对性选型与设计优化建议：方案设计阶段，两款直流电源模块电路应用方案通用，原理图无需差异化设计，可直接复用经典外围滤波、保护电路；样机调试阶段，可交叉验证两款隔离电源的适配性，完善项目器件选型数据库，提升方案兼容性；量产阶段，可搭建双物料备份体系，利用国产模块电源的供应链优势，平衡项目量产稳定性与成本管控需求。对于高低温、强干扰等严苛工况设备，仅需统一做好散热布局与EMC防护，即可保障两款模块电源稳定工作，无需针对性优化电路结构，能够有效简化硬件设计流程、降低项目研发风险、提升量产可靠性，为工业硬件电源方案标准化设计提供可靠的器件选型支撑。
