基于Java的医疗信息管理系统的设计与实现

摘  要

随着信息技术的快速发展，医疗信息化建设已成为提升医疗服务质量和效率的重要手段。本文设计并实现了一种基于Java语言和SpringBoot框架的医疗信息管理系统。系统以患者、医生和管理员为主要用户角色，通过模块化设计实现了包括用户管理、医生信息管理、药品信息管理、检查预约管理、就诊记录管理和通知公告管理等核心功能。系统采用前后端分离架构，后端基于SpringBoot框架构建，结合MySQL数据库进行数据存储，前端使用Vue.js技术实现动态交互界面，从而提升了系统的可扩展性和用户体验。本系统旨在优化医疗资源分配，提高医疗服务效率，为医疗机构提供一套高效、便捷的信息管理解决方案。

在系统实现过程中，重点解决了用户权限管理、数据安全性和系统性能优化等问题。通过Spring Security框架实现了多角色权限控制，确保不同用户能够访问对应的功能模块；采用加密技术保障用户数据的安全性；同时利用缓存机制和数据库优化策略提升系统响应速度。测试结果表明，该系统功能完善、运行稳定，能够有效支持医疗信息的管理需求，具有较高的实用价值和推广意义。

关键词：医疗信息管理系统；Spring Boot；Java；

ABSTRACT

With the rapid development of information technology, the construction of medical information has become an important means to improve the quality and efficiency of medical services. This paper designs and implements a medical information management system based on Java language and SpringBoot framework. The system takes patients, doctors and administrators as the main user roles, and realizes the core functions including user management, doctor information management, drug information management, inspection appointment management, medical record management and notice and announcement management through modular design. The system adopts the back-end separation architecture, the back-end is built based on SpringBoot framework, combined with MySQL database for data storage, and the front-end uses Vue.js technology to achieve dynamic interactive interface, thus improving the scalability and user experience of the system. This system aims to optimize the allocation of medical resources, improve the efficiency of medical services, and provide a set of efficient and convenient information management solutions for medical institutions.

In the process of system implementation, the problems of user rights management, data security and system performance optimization are mainly solved. The Spring Security framework implements multi-role permission control to ensure that different users can access corresponding functional modules. Adopt encryption technology to ensure the security of user data; At the same time, caching mechanism and database optimization strategy are used to improve the system response speed. The test results show that the system has perfect function and stable operation, and can effectively support the management needs of medical information, and has high practical value and popularization significance.

Keywords: Medical information management system; Spring Boot; Java;

目  录

摘  要

ABSTRACT

第1章 绪  论

1.1 开发背景

1.2 开发意义

1.3 国内外研究现状

第2章 相关技术介绍

2.1 SpringBoot框架介绍

2.2 MySQL数据库

2.3 Java语言

第3章 系统分析

3.1 可行性分析

3.1.1 技术可行性

3.1.2 经济可行性

3.1.3 操作可行性

3.1.4 社会可行性

3.2 系统功能需求

3.2.1 患者用户主要功能

3.2.2 医生用户主要功能

3.2.3 管理员主要功能

3.3 非功能性需求分析

3.4 系统用户用例分析

3.4.1 患者用户用例图

3.4.2 医生用户用例图

3.4.3 管理员用例图

第4章 系统设计

4.1 功能模块设计

4.2 数据库设计

4.2.1 概念设计

4.2.2 逻辑设计

第5章 系统实现

5.1 患者用户主要功能实现

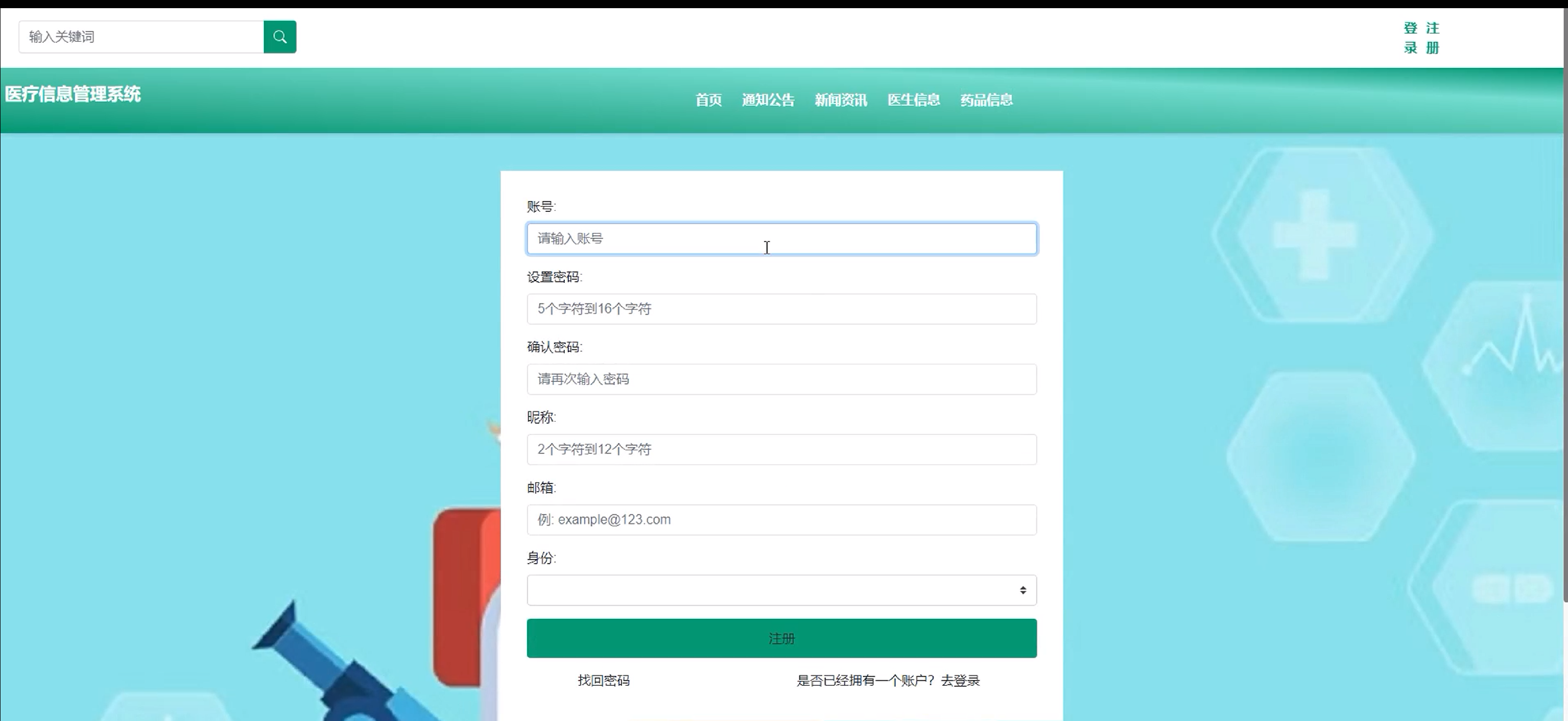

5.1.1 用户注册

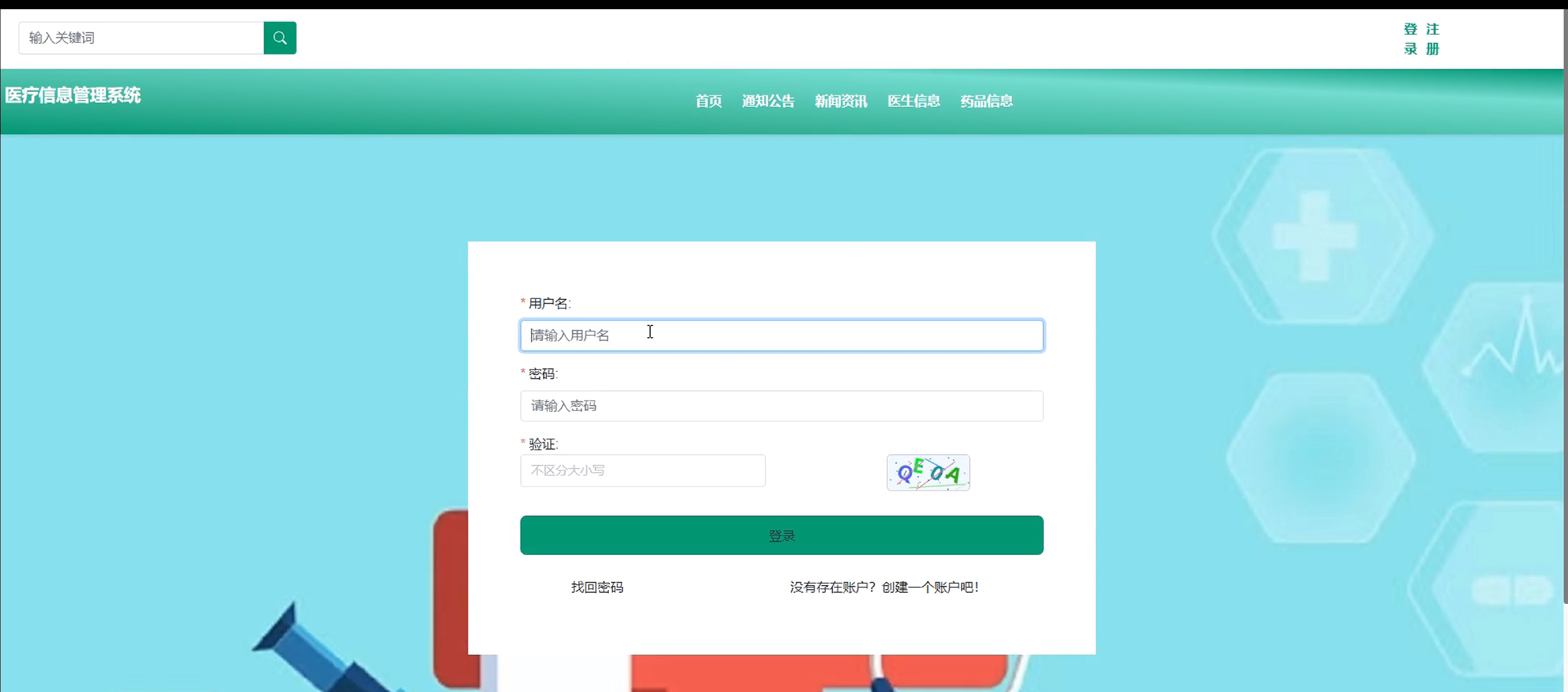

5.1.2 用户登录

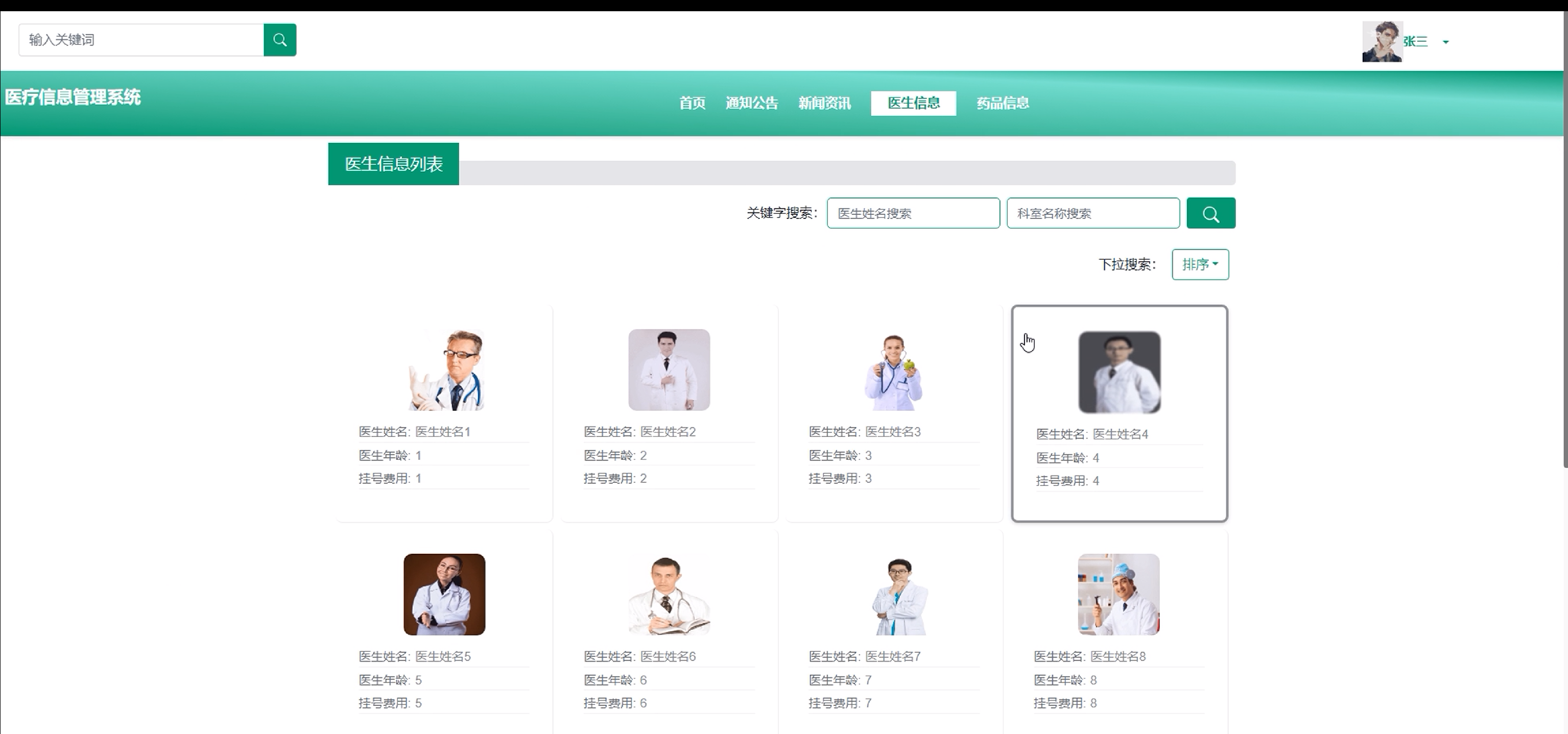

5.1.3 医生信息

5.1.4 个人中心

5.1.5 新闻资讯

5.1.6 药品信息

5.2 医生用户模块的实现

5.2.1 医生信息管理

5.2.2 检查预约管理

5.2.3 就诊记录管理

5.3 管理员模块主要功能实现

5.3.1 系统用户

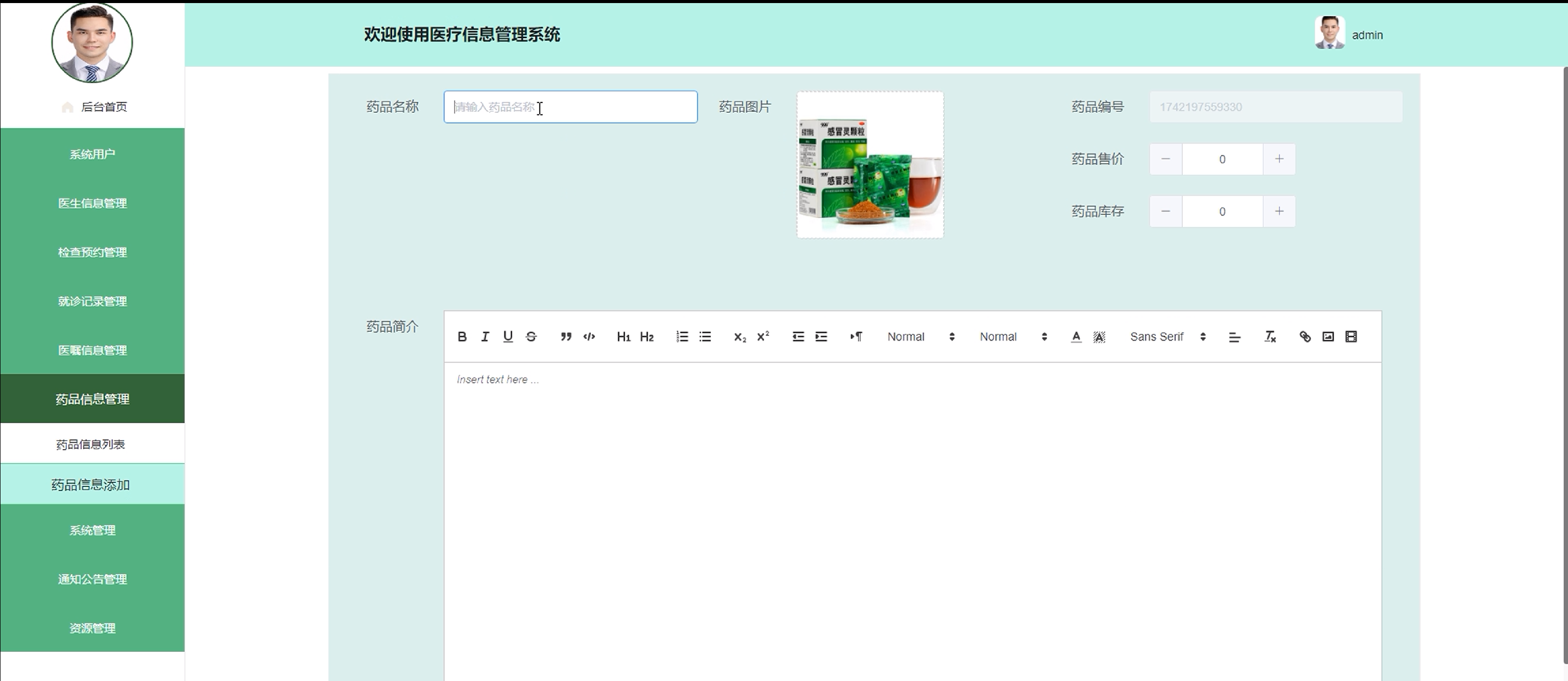

5.3.2 药品信息管理

5.3.3 系统管理

5.3.4 资源管理

第6章 系统测试

6.1 测试目的

6.2 测试用例

6.3 测试结果

结  论

参考文献

致  谢

附录

系统核心代码设计

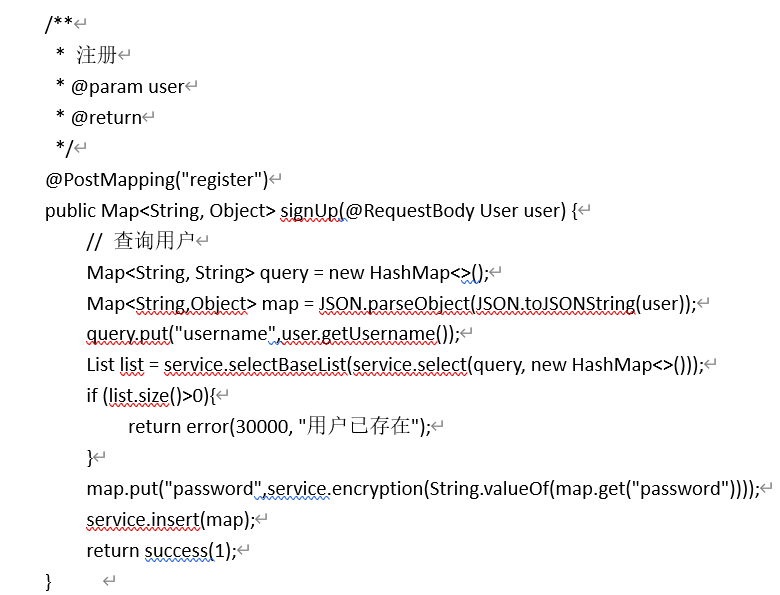

用户注册

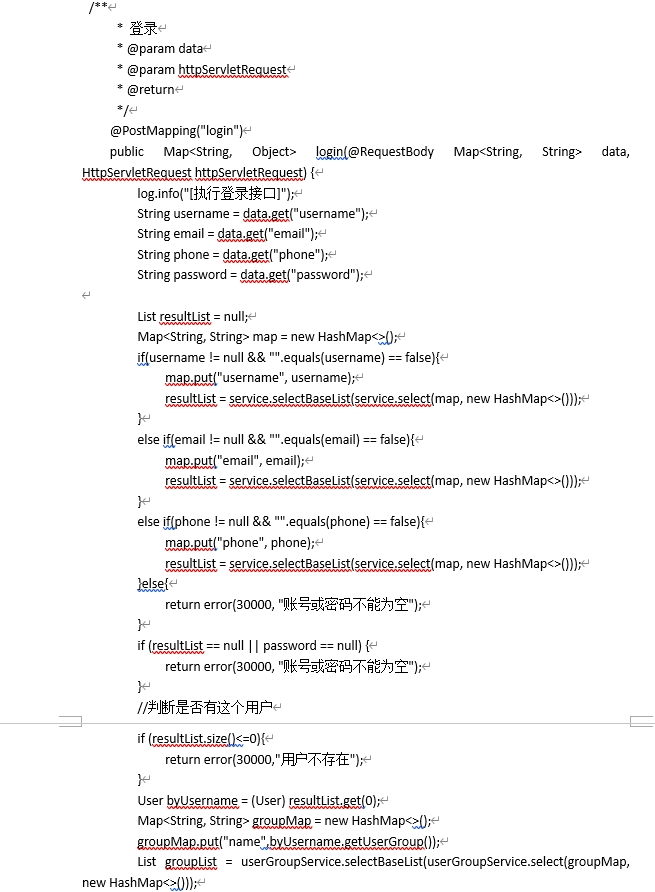

用户登录

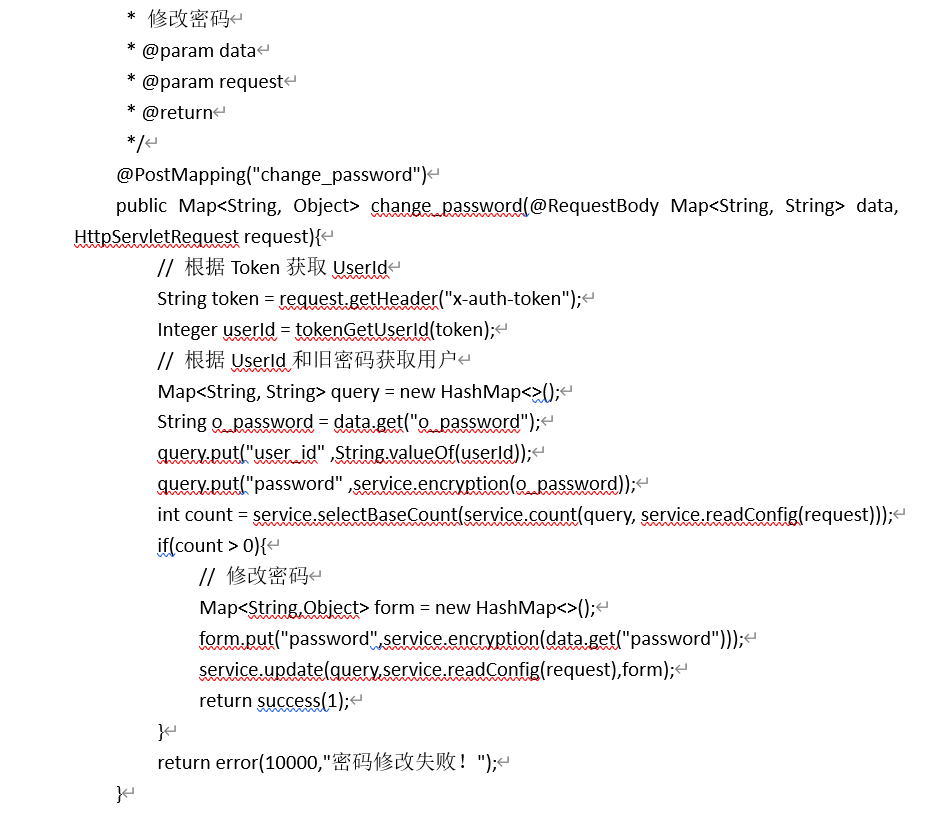

修改密码

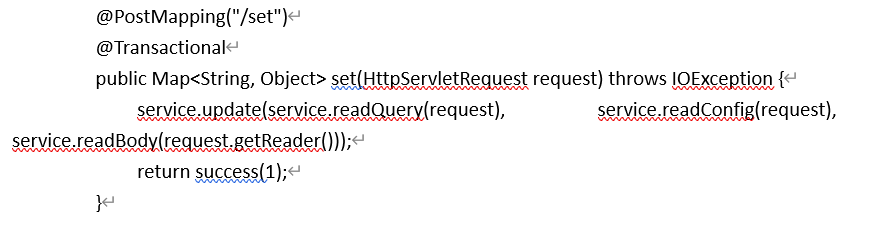

修改数据

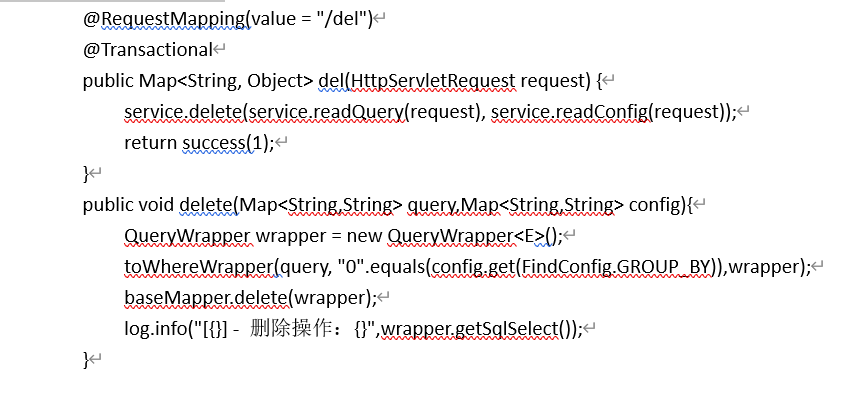

删除数据

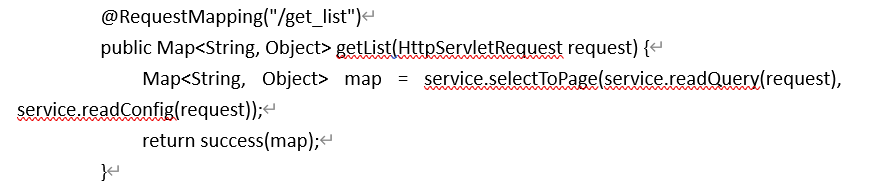

获取列表

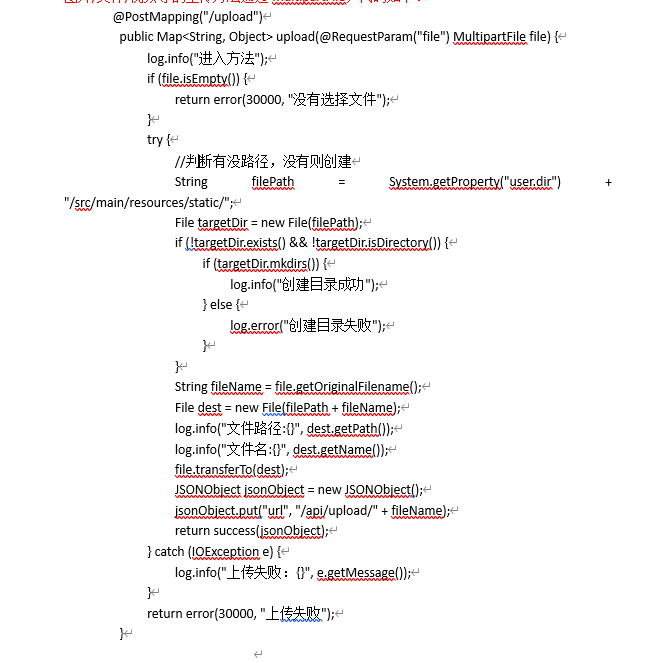

图片上传

第1章绪  论

1.1开发背景

随着现代社会对医疗服务质量和效率要求的不断提升，传统的医疗管理模式面临着巨大的挑战。纸质病历、手动预约挂号以及信息孤岛现象等问题严重影响了医疗服务的便捷性和准确性。特别是在大型医疗机构中，患者往往需要花费大量时间排队等候挂号、就诊和取药，这不仅增加了医护人员的工作负担，也降低了患者的就医体验。因此，构建一个高效、便捷、集成化的医疗信息管理系统显得尤为重要。该系统能够实现医疗资源的优化配置，提高医疗服务的管理效率和服务质量，同时为患者提供更加个性化和便捷的服务体验。

基于上述需求，我们决定开发一套基于Java语言并采用SpringBoot框架的医疗信息管理系统。SpringBoot以其快速构建生产级的Spring应用程序而著称，它简化了基于Spring的应用开发流程，开发者可以直接专注于业务逻辑而非底层架构。此外，通过引入MySQL数据库进行数据持久化存储，利用其稳定性和高性能来保障系统的数据处理能力。与此同时，考虑到用户体验的重要性，前端选择了Vue.js技术栈，以实现与用户的良好交互，并确保系统的响应速度和流畅性。这种前后端分离的设计模式不仅提高了开发效率，还使得系统更易于维护和扩展。总之，本项目的开发旨在推动医疗服务信息化进程，为改善医患关系、提升医疗服务质量做出贡献。

1.2开发意义

随着社会的发展，医疗行业在服务对象和运作模式上经历了显著的变迁。在传统医疗模式中，医疗服务主要面向患者，信息记录依赖手工操作，病历书写、药品管理以及患者信息登记均通过纸质文档完成。这种方式效率低下，容易出现信息丢失或错误。随着计算机技术的兴起，医疗行业逐渐引入信息技术，电子病历系统开始应用，信息存储和检索变得更加便捷。然而，这些系统多为单点应用，缺乏整合性，难以满足现代医疗管理的复杂需求。近年来，随着信息技术的飞速发展，医疗行业对信息管理系统的整合性和智能化提出了更高要求。医疗服务对象从单一的患者群体扩展到医护人员、医疗机构管理者以及医疗保障部门等多元主体。系统服务对象的变化促使医疗信息管理系统的设计理念从简单的数据记录转变为全面的信息管理与服务支持，以适应医疗服务的现代化需求。

本系统满足现代医疗服务的多元化需求，其意义在于提升医疗服务效率与质量，优化医疗资源管理，增强医疗服务的可及性与公平性。系统通过整合患者信息、医疗资源与业务流程，实现信息共享与协同工作，减少因信息不对称导致的医疗资源浪费与服务延误。在患者服务方面，系统提供便捷的预约挂号、病历查询与健康管理服务，改善患者就医体验。对于医护人员，系统优化工作流程，减轻工作负担，提升诊疗效率。同时，系统为医疗机构管理者提供数据分析与决策支持，助力医院精细化管理与战略规划。在医疗保障层面，系统通过信息共享与协同，促进医保报销流程简化与监管强化，保障医疗资源的合理分配与使用。

1.3国内外研究现状

国内医疗信息管理系统的研究与应用始于20世纪90年代，随着计算机技术的普及和医疗信息化需求的增加，相关研究逐渐深入。早期系统主要集中在医院内部管理，如挂号、收费、病历管理等基础功能。近年来，随着互联网技术、大数据和人工智能的快速发展，国内医疗信息管理系统已从单一功能向综合化、智能化方向转变。例如，阿里巴巴健康平台通过整合线上线下医疗资源，提供在线问诊、药品配送、健康管理等服务，覆盖全国多个城市，为用户提供了便捷的医疗体验。平安好医生作为国内知名的互联网医疗平台，借助大数据分析和人工智能技术，实现智能问诊、疾病预测等功能，为患者提供个性化的医疗服务。这些平台不仅提升了医疗服务的效率和可及性，还推动了医疗行业的数字化转型。在医院内部，北京协和医院的医疗信息管理系统通过集成电子病历、影像诊断、临床决策支持等功能，实现了医疗数据的全面共享和高效利用，提高了医疗质量。同时，国内高校和科研机构也在积极开展相关研究，为医疗信息管理系统的发展提供了理论支持和技术保障。例如，清华大学计算机系在医疗大数据分析和人工智能辅助诊断方面取得了一系列研究成果，为系统的智能化发展奠定了基础。国内医疗信息管理系统的发展不仅体现在技术层面的创新，还体现在对医疗服务模式的变革，为医疗行业的可持续发展提供了有力支撑。

国外医疗信息管理系统的研究与应用起步较早，自20世纪70年代以来，随着计算机技术在医疗领域的广泛应用，相关研究不断推进。早期系统主要集中在医院信息管理，如患者记录管理、药品库存管理等。随着信息技术的快速发展，国外医疗信息管理系统逐渐向集成化、智能化方向发展。例如，美国的Epic Systems公司开发的Epic电子健康记录系统，被全球众多医疗机构采用。该系统集成了电子病历、临床决策支持、医疗资源管理等功能，实现了医疗数据的全面共享和高效利用。美国的Cerner公司也开发了Cerner Health平台，通过整合医疗服务、数据分析和人工智能技术，为医疗机构提供全方位的解决方案。该平台不仅提升了医疗服务的效率和质量，还促进了医疗资源的优化配置。在欧洲，德国的SAP公司开发的SAP HANA医疗解决方案，通过大数据分析和人工智能技术，为医疗机构提供了智能诊断、疾病预测和医疗资源管理等功能。该系统在德国多家医院得到应用，显著提高了医疗服务质量。同时，国外研究机构也在积极开展相关研究，为医疗信息管理系统的发展提供了理论支持。例如，美国国家卫生信息技术协调办公室（ONC）通过制定相关政策和标准，推动医疗信息系统的互操作性和数据共享。国外高校也在积极开展相关研究，如斯坦福大学在医疗人工智能和大数据分析方面取得了显著成果，为系统的智能化发展提供了技术支持。国外医疗信息管理系统的发展不仅体现在技术层面的创新，还体现在对医疗服务模式的变革，为全球医疗行业的可持续发展提供了重要借鉴。

第2章相关技术介绍

2.1SpringBoot框架介绍

SpringBoot是Spring家族中的一个重要成员，它简化了Spring应用的初始搭建和开发过程[1]。通过提供一系列默认配置和自动装配机制，SpringBoot使得开发者能够更快地构建出生产级别的Spring应用。它支持多种开发工具和框架，如Maven、Gradle等，并且可以与多种数据库和缓存技术无缝集成[2]。SpringBoot的简洁性和高效性使其成为开发企业级应用的首选框架之一。在本次毕业设计中，SpringBoot框架为医疗信息管理系统管理系统的后端开发提供了强大的支持。

2.2MySQL数据库

MySQL是一款开源的关系型数据库管理系统，它以其高性能、高可靠性和易用性而著称。MySQL支持多种存储引擎，如InnoDB、MyISAM等，能够满足不同应用场景的需求[3]。它提供了丰富的SQL语法和函数，使得开发者能够方便地进行数据查询、更新和删除操作。MySQL还支持事务处理、索引优化和复制等高级功能，为数据的完整性和安全性提供了有力保障。在本次毕业设计中，MySQL数据库作为医疗信息管理系统管理系统的数据存储核心，承担着存储和管理医生信息、用户信息等重要数据的任务。而且通过合理的数据库设计和优化，确保了系统的数据访问效率和数据安全性[4]。

2.3Java语言

JAVA是一种广泛使用的编程语言，具有跨平台、面向对象、安全性高等特点。JAVA语言提供了丰富的类库和API，使得开发者能够轻松地进行网络编程、数据库操作、图形界面开发等任务[4]。JAVA还支持多线程编程和分布式计算，为开发高性能和可扩展的应用提供了有力支持[5]。所以本次毕设选择了JAVA作为医疗信息管理系统管理系统的开发语言。通过利用JAVA的面向对象特性和丰富的类库资源，成功实现了系统的各个功能模块，并保证了系统的稳定性和可扩展性。而且JAVA的跨平台特性也使得此次毕业设计能够在不同的操作系统和硬件平台上运行，为用户提供了更加便捷的使用体验。

第3章系统分析

3.1可行性分析

3.1.1技术可行性

基于Spring Boot框架开发医疗信息管理系统管理系统具有显著优势。Spring Boot以其简洁的配置、高效的性能以及强大的集成能力，为快速构建稳定、可扩展的Web应用提供了坚实基础[7]。结合MySQL数据库的高效存储与检索能力，以及Java语言的广泛应用与成熟生态，系统能够实现复杂的数据处理与业务逻辑[8]。此外前端采用Vue.js等现代前端框架，可确保用户界面的流畅与互动性，技术实现路径清晰可行。

3.1.2经济可行性

该系统开发成本相对较低，主要投入在于人力与硬件资源。Spring Boot及MySQL均为开源技术，无需额外购买软件许可，降低了开发成本。如果系统上线可通过提供便捷、透明的租赁服务，可吸引大量用户，进而通过广告、增值服务等方式实现盈利，具有良好的经济回报预期。此外，系统维护成本适中，便于长期运营与迭代升级。

3.1.3操作可行性

系统界面简洁友好，操作流程简单，用户无需复杂培训即可上手。系统功能模块化设计，包括医生信息管理、检查预约、就诊记录、医嘱信息、用户管理等，便于用户快速完成操作。且系统支持多角色操作，管理员和各用户均可根据权限进行相应操作，提升了管理效率。

3.1.4社会可行性

基于Java的医疗信息管理系统的开发与应用符合当前社会对高效、便捷医疗服务的需求。随着人们生活水平的提高和健康意识的增强，公众对医疗服务的期望值也在不断上升，不仅要求医疗服务质量的提升，还希望在就医过程中能够享受到更加便捷的服务体验。该系统通过信息化手段优化了挂号、就诊、取药等流程，减少了患者的等待时间，改善了就医体验。同时，它也为医生提供了更加科学的工作支持，有助于提高诊疗效率和准确性。

3.2系统功能需求

医疗信息管理系统管理系统包含患者用户、 医生用户、管理员三个角色划分，每个角色对应的主要功能如下：

3.2.1患者用户主要功能

（1）注册登录：用户可以通过注册成为系统用户，注册后可以用账号密码登录系统。

（2）首页：用户进入医疗信息管理系统的时候，首先映入眼帘的是系统的首页、通知公告、新闻资讯、医生信息、药品信息等信息。

（3）通知公告：用户点击可查看网站公告、关于我们、联系方式和网站介绍等信息， 方便用户浏览了解系统公告信息 。

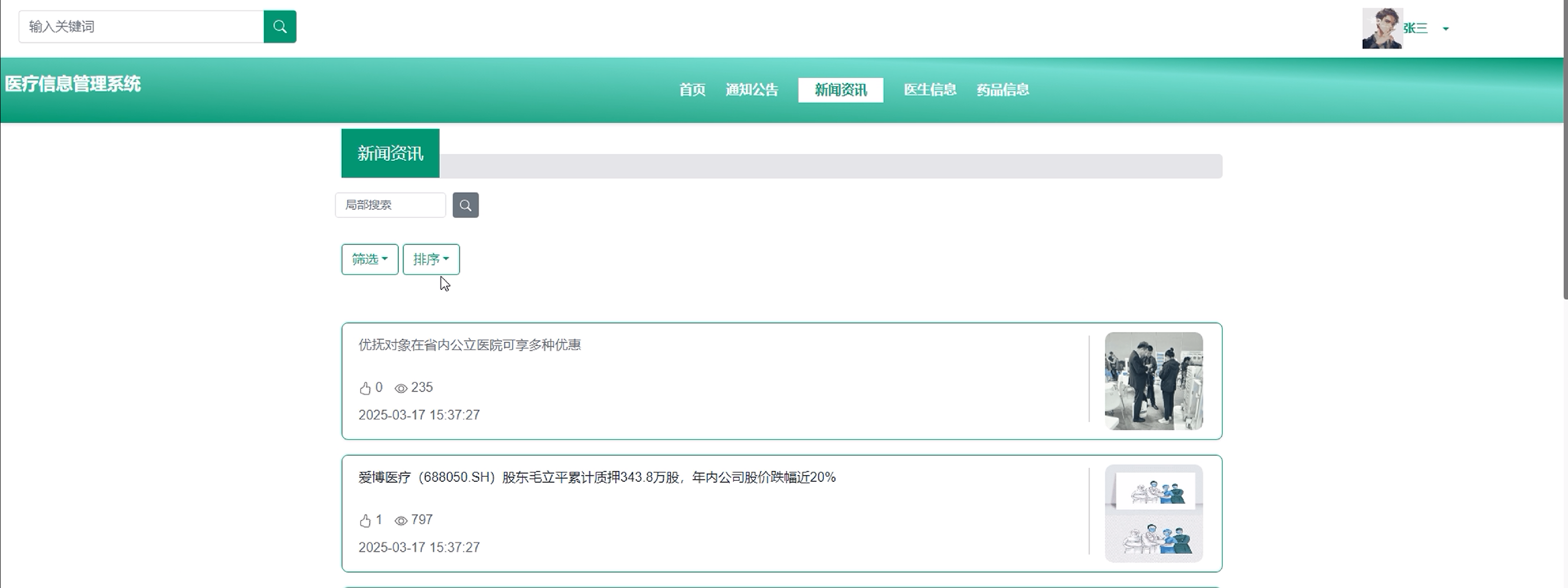

（4）新闻资讯：用户点击可查看新闻资讯，同时可对咨讯文章进行点赞、收藏和评论。

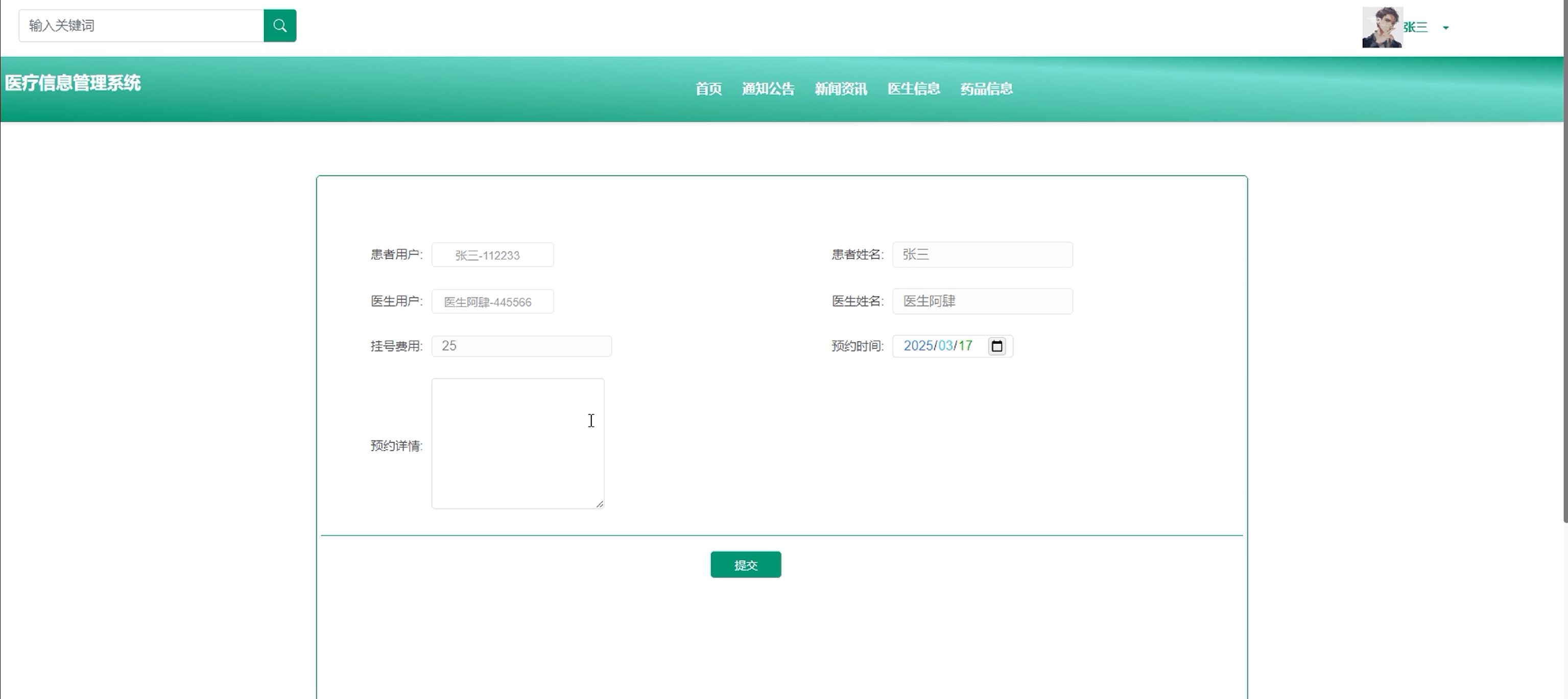

（5）医生信息：用户点击可通过搜索医生姓名、科室名称进行查看医生信息列表，点击进入需要预约的医生可查看详情信息，可进行点赞、收藏和评论；点击“预约”可添加预约信息，包括预约时间和预约详情。（患者用户、患者姓名、医生用户、医生姓名、挂号费用、预约时间和预约详情）

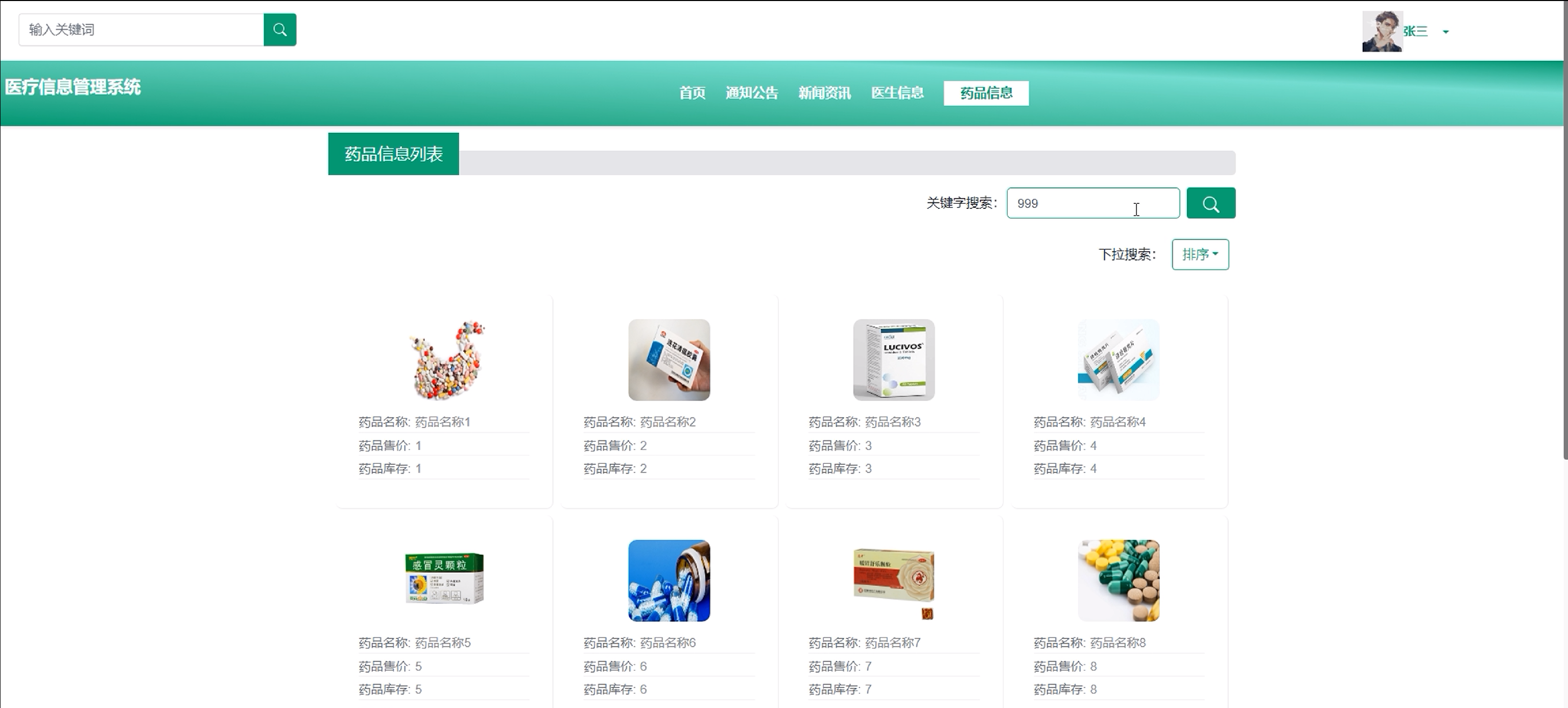

（6）药品信息：用户点击可通过搜索药品名称进行查看药品信息进行查看药品信息列表，点击进入需要的药品可查看详情信息，可进行点赞、收藏和评论。

（7）我的账户：用户可以在个人账户中查看并管理自己的个人信息。包括个人资料、修改密码等 。

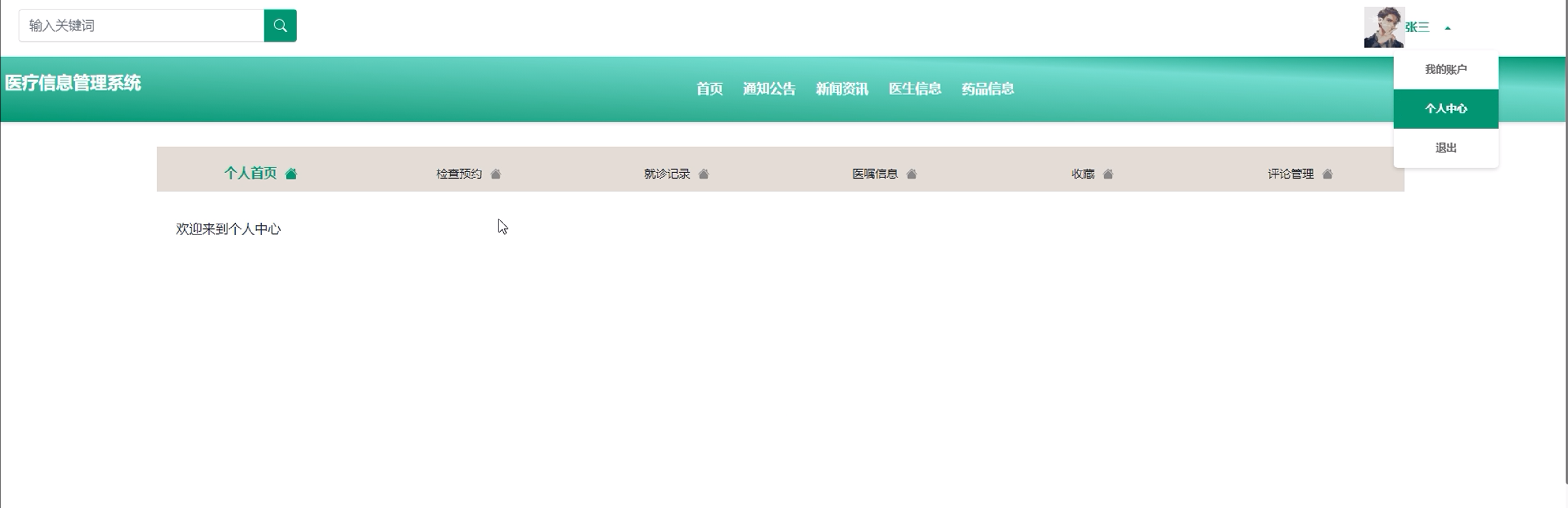

（8）个人中心：个人中心包含多个功能模块，如个人首页、检查预约、就诊记录、医生信息、收藏和评论管理。点击进入“检查预约”可查看预约审核详情，通过后可点击“支付”按钮支付预约费用。同时可点击查看就诊信息、医嘱信息详情，也可以历史收藏信息和评论进行查看或删除操作。

3.2.2医生用户主要功能

（1）登录：医生用户的账号是由管理员进行添加的，可直接使用账号密码进行登录系统。

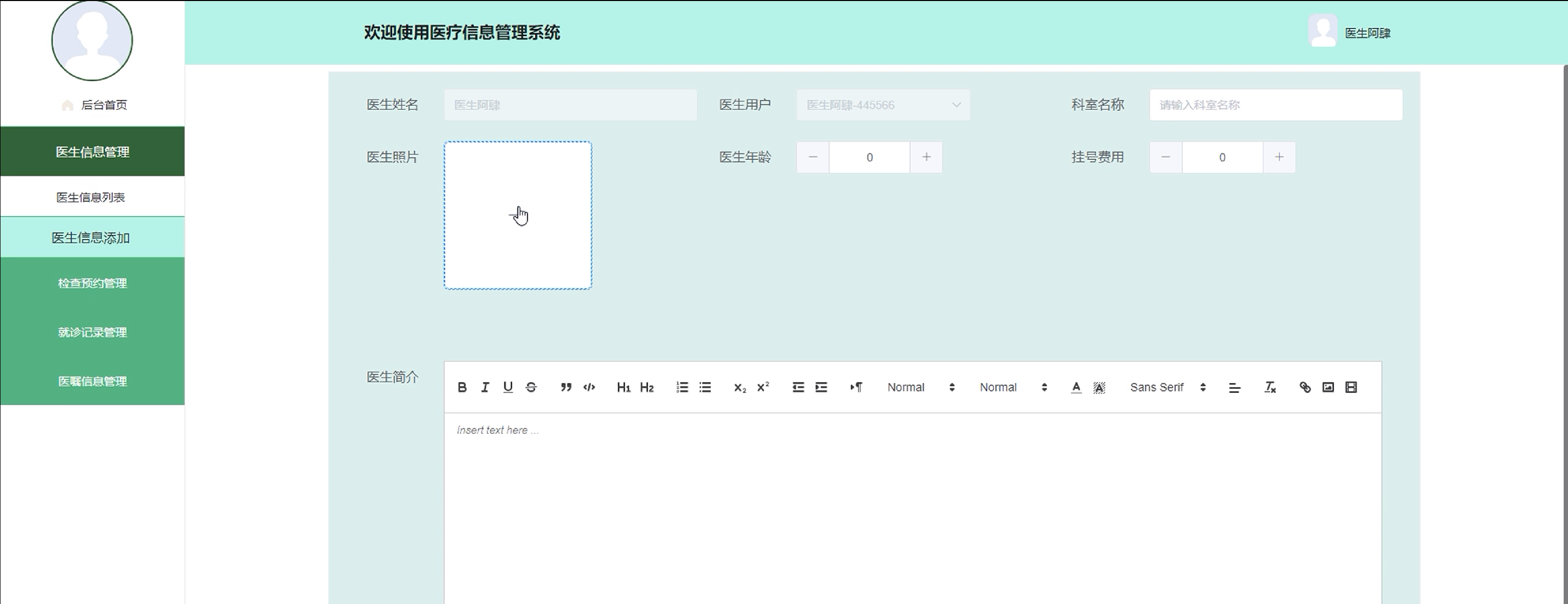

（2）医生信息管理：医生用户点击可查看医生信息列表和医生信息添加；点击进入“医生信息添加”可填写相关信息，包括医生姓名、医生用户、科室名称、医生照片、医生年龄、挂号费用和医生简介。

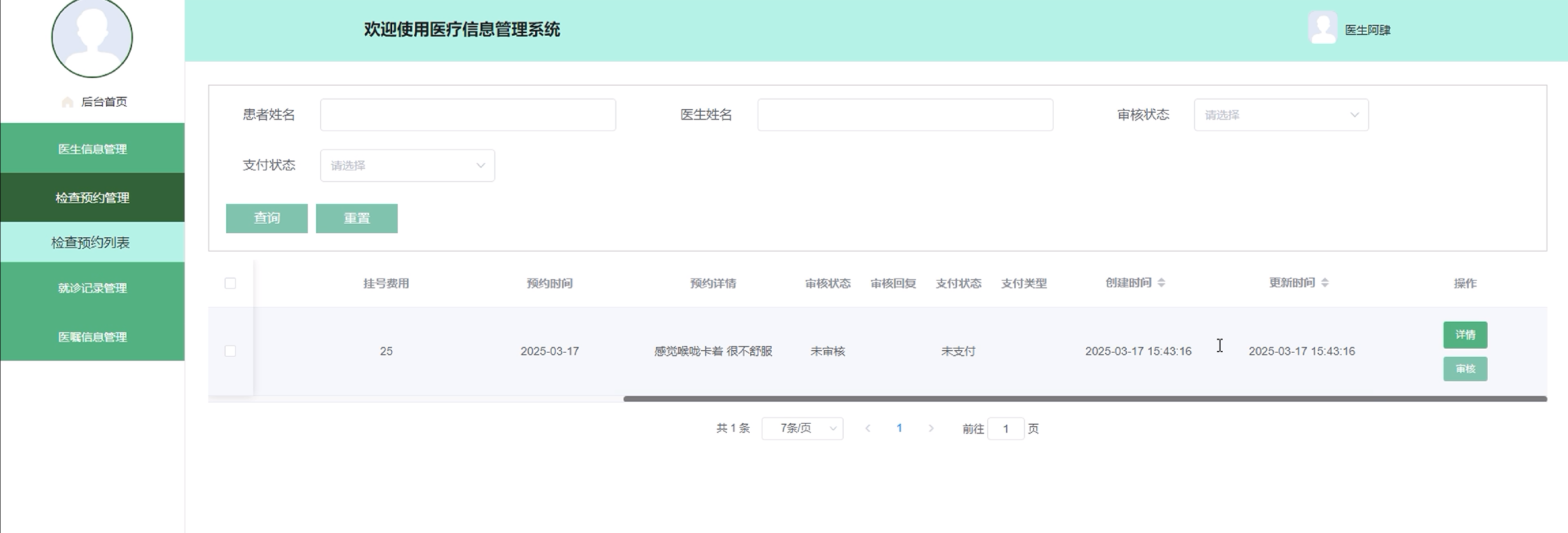

（3）检查预约管理：医生用户点击可查看检查预约列表，可点击“审核”按钮岁患者的预约信息进行审核回复。审核通过后可点击“就诊”按钮添加就诊信息，包括就诊时间和就诊内容。

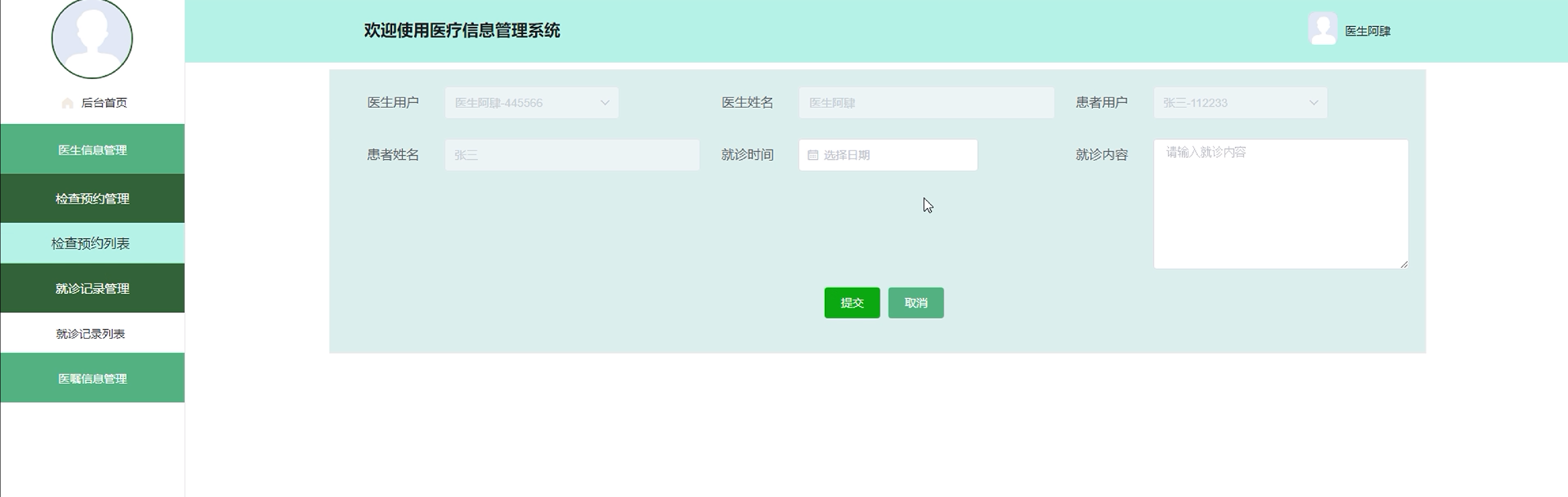

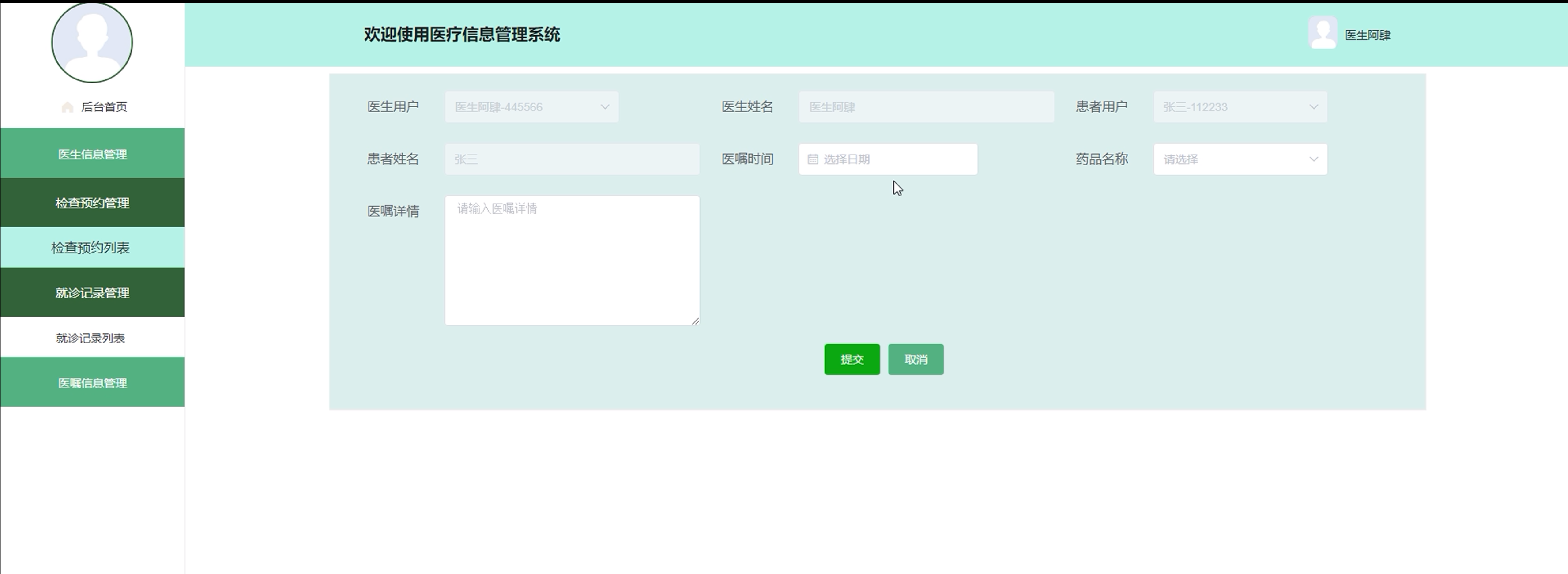

（4）就诊记录管理：医生用户点击可查看就诊记录列表，可点击“医嘱”按钮添加医嘱信息，包括医嘱时间、药品名称和医嘱详情。

（5）医嘱信息管理：医生用户点击可查看医嘱信息列表。

3.2.3管理员主要功能

（1）登录：管理员账号密码由系统生成，可使用账号密码可进行登录系统后台，使用系统功能进行管理，并可对自己的个人信息和密码进行管控。

（2）后台首页：管理员点击可查看检查预约数据统计图。

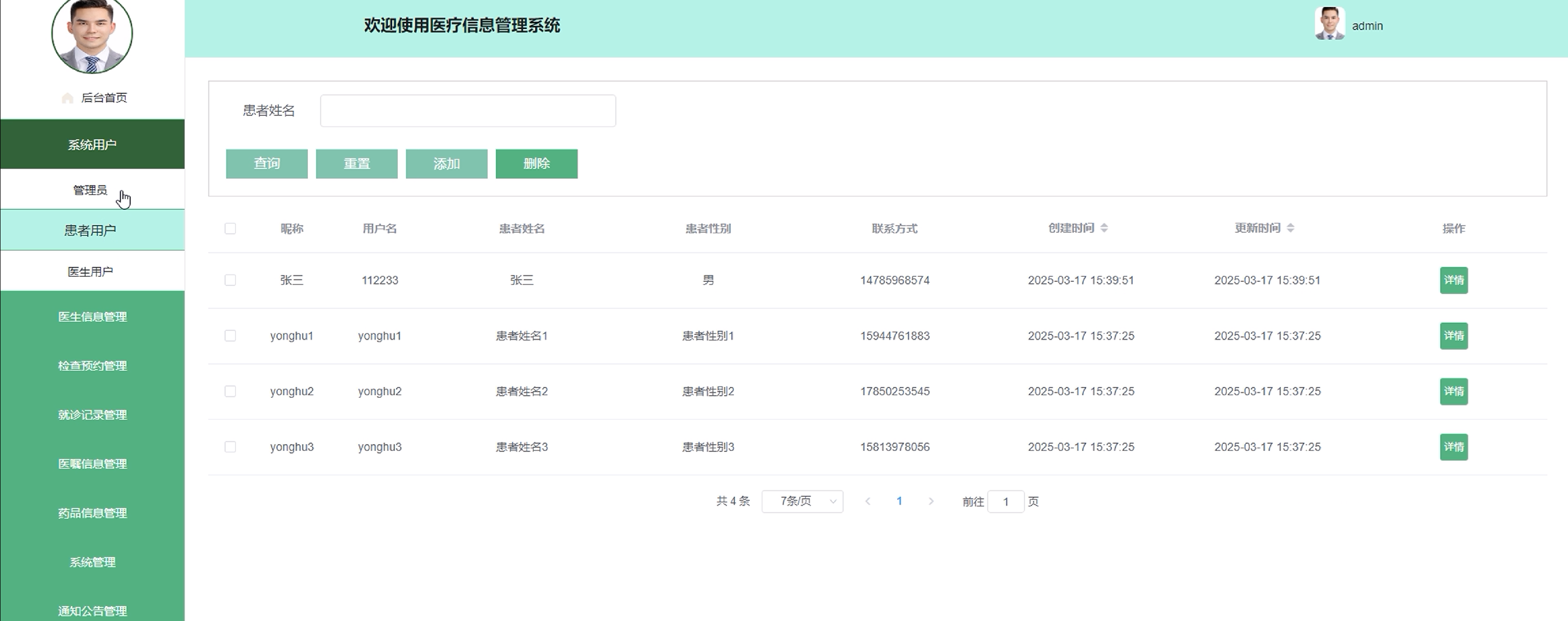

（3）系统用户：理员点击可查看系统用户（管理员、患者用户、医生用户）列表中某个用户的详情，可以对用户信息进行查询、审核、添加和删除操作。

（4）医生信息管理：管理员点击可查看医生信息列表，同时管理员也具有添加医生信息的权限。

（5）检查预约管理：管理员点击可查看检查预约列表，同时管理员也具有添加就诊信息、医嘱信息的权限。

（6）就诊记录管理：管理员点击可查看就诊记录列表。

（7）医嘱信息管理：管理员点击可查看医嘱信息列表。

（8）药品信息管理：管理员点击可查看药品信息列表和药品信息添加；点击进入“药品信息添加”可填写相关信息，包括药品名称、药品图片、药品编号、药品售价、药品库存和药品简介。

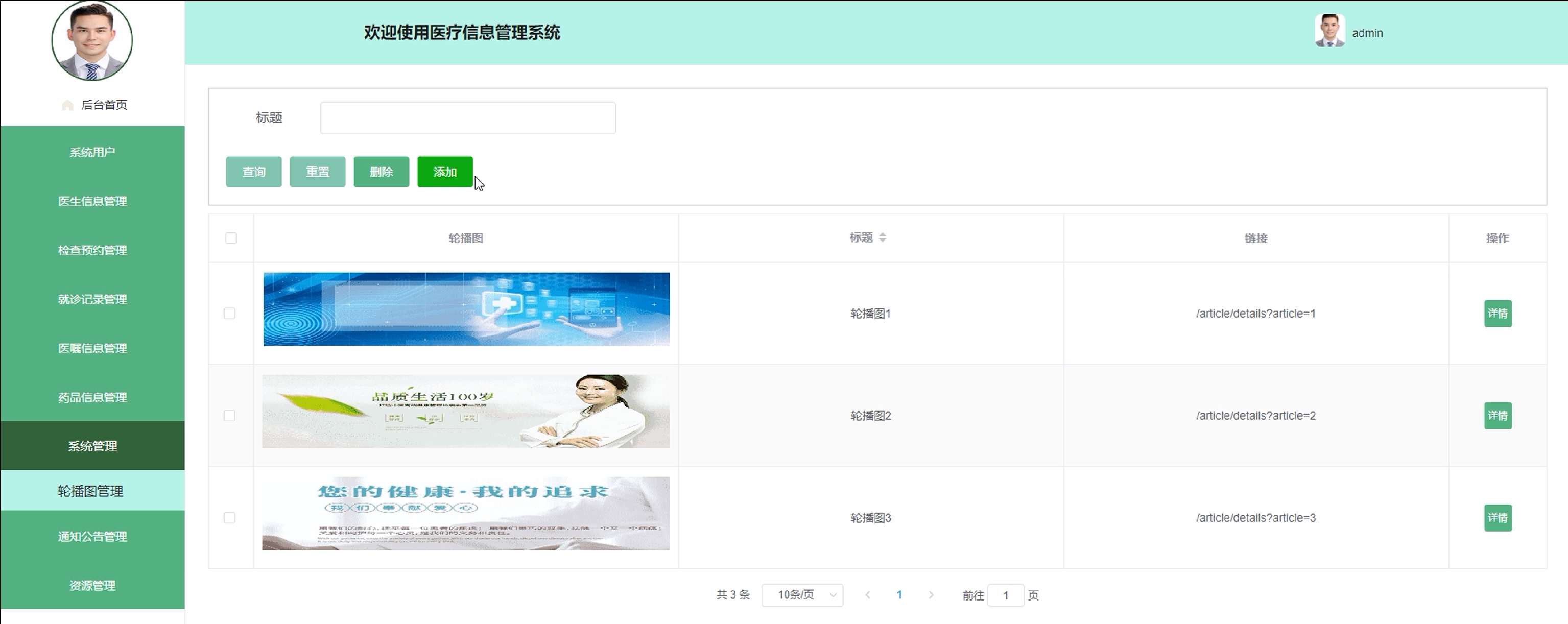

（9）系统管理：管理员点击可查看轮播图管理；如需添加新的轮播图，点击右侧“添加”按钮，上传图片，输入标题和链接，点击“确认”按钮进行添加；同时可对轮播图进行增删改查。

（10）通知公告管理：当管理点击“通知公告管理”时，可查看通知公告；如需添加新的公告信息，点击右侧“添加”按钮，输入标题和正文，点击“确认”按钮进行添加。

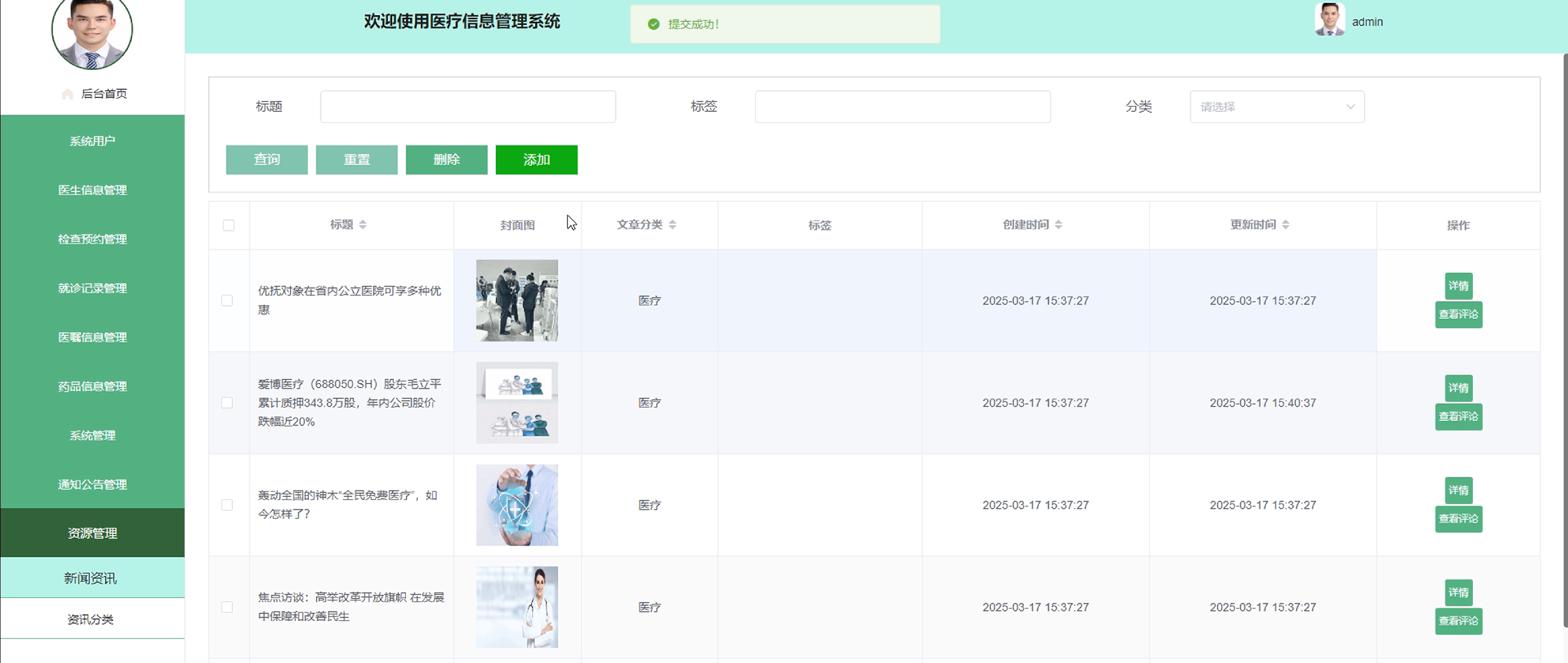

（11）资源管理：管理员点击可查新闻资讯和资讯分类；如需添加新的资讯，点击“添加”按钮，上传封面图，输入标题，选择分类，输入标签、描述和正文，点击“确认”按钮进行添加。同时可对资讯和分类进行增删改查。

3.3非功能性需求分析

在医疗信息管理系统管理系统的毕业设计中，非功能性需求分析是也是很重要的。它主要关注系统除了基本功能外的其他特性，如性能、安全性、易用性、可维护性等，这些特性对于确保系统的稳定运行和用户满意度至关重要。

性能：系统需要能够处理高并发请求，确保在多个用户同时操作时仍能保持稳定运行。

安全性：系统必须采取严格的措施来保护敏感数据，如用户信息、交易记录等，防止数据泄露和非法访问。

易用性：系界面友好直观，操作流程简化，提升用户体验。

可维护性：代码结构清晰，文档完备，便于后续开发与问题排查。

3.4系统用户用例分析

3.4.1患者用户用例图

患者用户用例图如下所示：

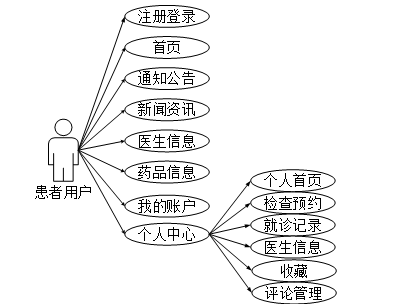

图3-1 患者用户用例图

3.4.2医生用户用例图

医生用户用例图如下所示：

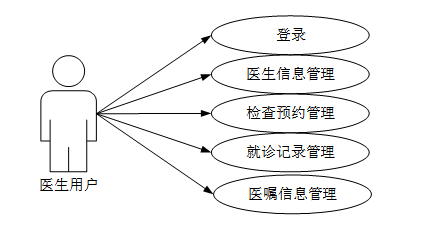

图3-2 医生用户用例图

3.4.3管理员用例图

管理员用例图如下所示：

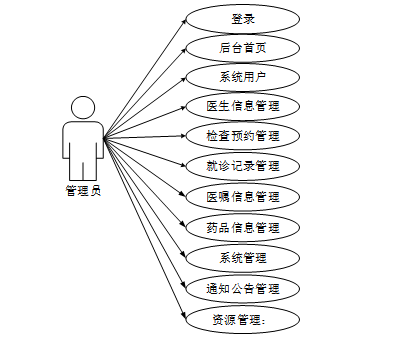

图3-3 管理员用例图

第4章
系统设计

4.1功能模块设计

本医疗信息管理系统根据不同用户角色设计了针对性的功能模块，确保满足各类用户的特定需求。对于患者用户，系统提供了注册登录、首页资讯浏览、医生和药品信息查询及预约挂号服务，并支持在个人中心管理自己的预约和就诊记录，还能对医疗服务进行评价与反馈。医生用户则可以通过其专属模块查看和管理个人信息，审核患者的预约请求，添加就诊和医嘱信息，有效提高诊疗效率和服务质量。管理员作为系统的维护者，拥有最高权限，能够全面管理系统的各个层面，包括但不限于系统用户的增删改查、医生和药品信息的管理、检查预约和就诊记录的监督、通知公告的发布以及资源的管理等，确保系统的稳定运行和信息的安全。每个用户角色对应的模块都旨在优化各自的操作流程，增强互动性与便捷性，共同构建一个高效、协同工作的医疗信息服务平台。每个角色对应的功能模块如图所示。

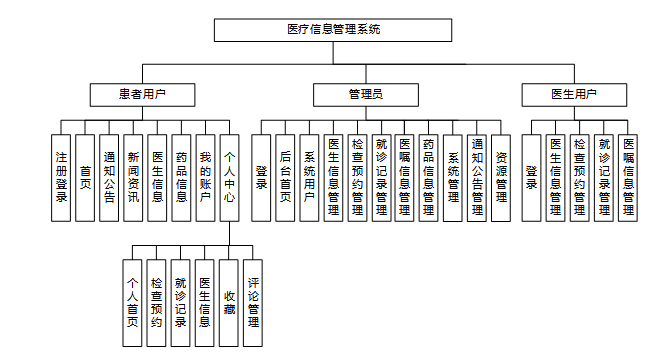

图4-1系统功能结构图

4.2数据库设计

4.2.1概念设计

借助先进的系统，ER图使其他用户可以快速轻松地了解系统的功能以及他们之间的关系。医疗信息管理系统管理系统中管理员、普通用户、中介用户、公告信息、新闻资讯、中介信息、医生信息、反馈意见、在线充值、医生信息租赁、退租信息评价信息等E-R实体关系图。

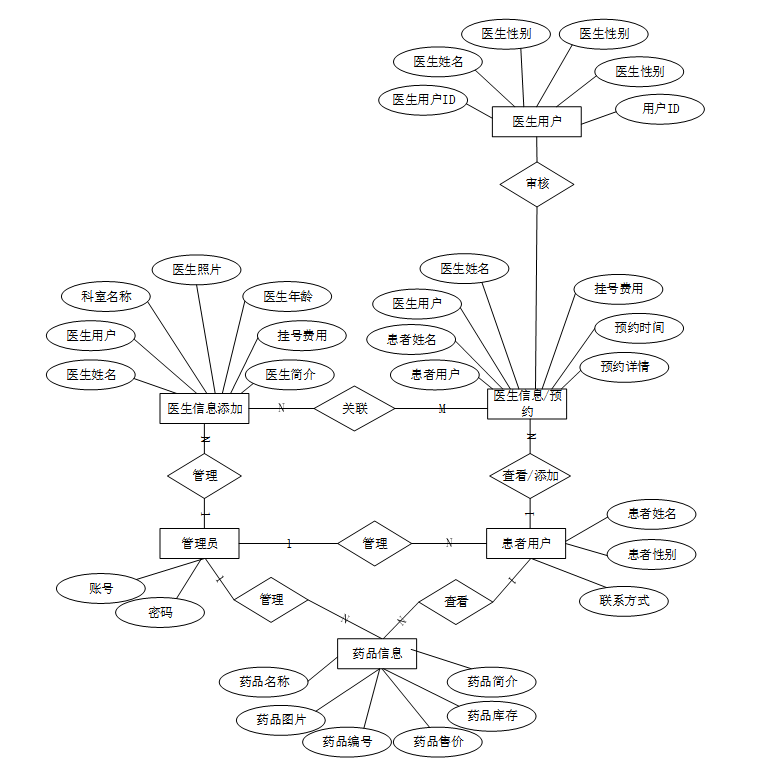

图4-2总体ER图

4.2.2逻辑设计

通过上一小节医疗信息管理系统管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此主要罗列几个主要的数据库表结构设计。

介绍了一些根据各类别主要数据库表的设计结构以及基本功能建立数据库表:

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-5-check_appointment（检查预约）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	check_appointment_id	int		是	是	检查预约ID
2	patient_user	int		否	否	患者用户
3	patient_name	varchar	64	否	否	患者姓名
4	doctor_user	int		否	否	医生用户
5	doctors_name	varchar	64	否	否	医生姓名
6	registration_fee	double		否	否	挂号费用
7	appointment_time	date		否	否	预约时间
8	appointment_details	text	65535	否	否	预约详情
9	examine_state	varchar	16	是	否	审核状态
10	examine_reply	varchar	255	否	否	审核回复
11	pay_state	varchar	16	是	否	支付状态
12	pay_type	varchar	16	否	否	支付类型: 微信、支付宝、网银
13	visit_records_limit_times	int		是	否	就诊限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间
16	source_table	varchar	255	否	否	来源表
17	source_id	int		否	否	来源ID
18	source_user_id	int		否	否	来源用户

表 4-6-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-7-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-8-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-9-doctor_information（医生信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	doctor_information_id	int		是	是	医生信息ID
2	doctors_name	varchar	64	否	否	医生姓名
3	doctor_user	int		否	否	医生用户
4	department_name	varchar	64	否	否	科室名称
5	photo_of_doctor	varchar	255	否	否	医生照片
6	doctors_age	double		否	否	医生年龄
7	registration_fee	double		否	否	挂号费用
8	doctor_profile	longtext	4294967295	否	否	医生简介
9	hits	int		是	否	点击数
10	praise_len	int		是	否	点赞数
11	collect_len	int		是	否	收藏数
12	comment_len	int		是	否	评论数
13	check_appointment_limit_times	int		是	否	预约限制次数
14	create_time	datetime		是	否	创建时间
15	update_time	timestamp		是	否	更新时间

表 4-10-doctor_user（医生用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	doctor_user_id	int		是	是	医生用户ID
2	doctors_name	varchar	64	否	否	医生姓名
3	gender_of_doctor	varchar	64	否	否	医生性别
4	contact_information	varchar	64	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-11-drug_information（药品信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	drug_information_id	int		是	是	药品信息ID
2	drug_name	varchar	64	否	否	药品名称
3	drug_pictures	varchar	255	否	否	药品图片
4	drug_number	varchar	64	否	否	药品编号
5	drug_selling_price	double		否	否	药品售价
6	drug_inventory	double		否	否	药品库存
7	drug_introduction	longtext	4294967295	否	否	药品简介
8	hits	int		是	否	点击数
9	praise_len	int		是	否	点赞数
10	collect_len	int		是	否	收藏数
11	comment_len	int		是	否	评论数
12	create_time	datetime		是	否	创建时间
13	update_time	timestamp		是	否	更新时间

表 4-12-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-13-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-14-orders_information（医嘱信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	orders_information_id	int		是	是	医嘱信息ID
2	doctor_user	int		否	否	医生用户
3	doctors_name	varchar	64	否	否	医生姓名
4	patient_user	int		否	否	患者用户
5	patient_name	varchar	64	否	否	患者姓名
6	doctors_order_time	date		否	否	医嘱时间
7	drug_name	varchar	64	否	否	药品名称
8	order_details	text	65535	否	否	医嘱详情
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-15-patient_user（患者用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	patient_user_id	int		是	是	患者用户ID
2	patient_name	varchar	64	否	否	患者姓名
3	patient_gender	varchar	64	否	否	患者性别
4	contact_information	varchar	16	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-16-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

表 4-17-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-18-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-19-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-20-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

表 4-21-visit_records（就诊记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	visit_records_id	int		是	是	就诊记录ID
2	doctor_user	int		否	否	医生用户
3	doctors_name	varchar	64	否	否	医生姓名
4	patient_user	int		否	否	患者用户
5	patient_name	varchar	64	否	否	患者姓名
6	visit_time	date		否	否	就诊时间
7	contents	text	65535	否	否	就诊内容
8	orders_information_limit_times	int		是	否	医嘱限制次数
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

第5章
系统实现

5.1患者用户主要功能实现

5.1.1用户注册

用户注册：点击注册，进入注册页面，填写好账号、密码、确认密码、昵称、邮箱、身份：患者用户、患者姓名、患者性别、联系方式等字段值，点击下方注册按钮，提示注册成功后，系统将自动跳转回到登录页面。注册界面如下图所示。

图5-1 注册界面

5.1.2用户登录

用户登录：点击“登录”按钮，输入用户名、密码、验证码登录系统，登录时前端会自动校验用户名与密码以及该用户是否审核通过，审核通过的用户输入正确登录

成功，输入错误会有提示信息。登录界面如下图所示。

图5-2 登录界面

5.1.3医生信息

医生信息：用户点击可通过搜索医生姓名、科室名称进行查看医生信息列表，点击进入需要预约的医生可查看详情信息，可进行点赞、收藏和评论；点击“预约”可添加预约信息，包括预约时间和预约详情。界面如下图所示。

图5-3 医生信息界面

图5-4 预约信息界面

5.1.4个人中心

个人中心：个人中心包含多个功能模块，如个人首页、检查预约、就诊记录、医生信息、收藏和评论管理。点击进入“检查预约”可查看预约审核详情，通过后可点击“支付”按钮支付预约费用。同时可点击查看就诊信息、医嘱信息详情，也可以历史收藏信息和评论进行查看或删除操作。界面如下图所示。

图5-5 个人中心界面

5.1.5新闻资讯

新闻资讯：用户点击可查看新闻资讯，同时可对咨讯文章进行点赞、收藏和评论。界面如下图所示。

图5-6 新闻资讯界面

5.1.6药品信息

药品信息：用户点击可通过搜索药品名称进行查看药品信息进行查看药品信息列表，点击进入需要的药品可查看详情信息，可进行点赞、收藏和评论。界面如下图所示。

图5-7 新闻资讯界面

5.2医生用户模块的实现

5.2.1医生信息管理

医生信息管理：医生用户点击可查看医生信息列表和医生信息添加；点击进入“医生信息添加”可填写相关信息，包括医生姓名、医生用户、科室名称、医生照片、医生年龄、挂号费用和医生简介。界面如下图所示。

图5-8医生信息添加界面

5.2.2检查预约管理

检查预约管理：医生用户点击可查看检查预约列表，可点击“审核”按钮岁患者的预约信息进行审核回复。审核通过后可点击“就诊”按钮添加就诊信息，包括就诊时间和就诊内容。界面如下图所示。

图5-9检查预约管理界面图

图5-10就诊信息添加界面图

5.2.3就诊记录管理

就诊记录管理：医生用户点击可查看就诊记录列表，可点击“医嘱”按钮添加医嘱信息，包括医嘱时间、药品名称和医嘱详情。界面如下图所示。

图5-11医嘱信息添加界面图

5.3管理员模块主要功能实现

5.3.1系统用户

系统用户：理员点击可查看系统用户（管理员、患者用户、医生用户）列表中某个用户的详情，可以对用户信息进行查询、审核、添加和删除操作。界面如下图所示。

图5-12系统用户界面图

5.3.2药品信息管理

药品信息管理：管理员点击可查看药品信息列表和药品信息添加；点击进入“药品信息添加”可填写相关信息，包括药品名称、药品图片、药品编号、药品售价、药品库存和药品简介。界面如下图所示。

图5-13 药品信息添加界面

5.3.3系统管理

系统管理：管理员点击可查看轮播图管理；如需添加新的轮播图，点击右侧“添加”按钮，上传图片，输入标题和链接，点击“确认”按钮进行添加；同时可对轮播图进行增删改查。界面如下图所示。

图5-14 系统管理界面图

5.3.4资源管理

资源管理：管理员点击可查新闻资讯和资讯分类；如需添加新的资讯，点击“添加”按钮，上传封面图，输入标题，选择分类，输入标签、描述和正文，点击“确认”按钮进行添加。同时可对资讯和分类进行增删改查。界面如下图所示。

图5-15 资源管理界面图

第6章系统测试

6.1测试目的

在这个产品被投入使用前，首先需要进行试用，这是重要的环节。考虑到某个部分的开发没有缺陷情况下，把各种模块拼接，也有一定概率就存在矛盾。这就好比每个人都很独特，但聚在一起就显得杂乱无章，需要保证有默契的配合。对于测试，要看它的各项内容是否契合的原则[10]。若与最初定下的标准有一定程度上的出入，那么就需要做出一些调整，让最终的大方向朝着目标前进。

测试是为了发现在开发的程序中所存在的问题，测试这一工作是非常艰巨的，而又是非常困难的，这一部分在程序的设计中占有很大比例，可以说一个程序的开发工作量要是占据了百分至六十，那么剩下的百分之四十必然是测试这一部分，甚至更高。

6.2测试用例

用户登录功能测试

表6-1 用户登录功能测试表

用例名称	普通用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

查看医生信息功能测试：

表6-2 查看医生信息功能测试表

用例名称	查看医生信息
目的	测试查看医生信息
前提	用户登录
测试流程	点击首页的医生信息
预期结果	可以查看到所有医生信息
实际结果	实际结果与预期结果一致

添加医生信息测试：

表6-3 添加医生信息测试表

用例名称	添加医生信息测试用例
目的	测试添加医生信息功能
前提	管理员正常登录情况下
测试流程	1）点击进入“医生信息管理”后点“医生信息添加”，输入相关医生信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的医生信息
实际结果	实际结果与预期结果一致

医生信息搜索功能测试：

表6-4医生信息搜索功能测试表

用例名称	医生信息搜索测试
目的	测试医生信息搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的医生信息
实际结果	实际结果与预期结果一致

密码修改功能测试：

表6-5密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

6.3测试结果

在本次主要测试用户登录、修改面、以及医生信息添加、查看、搜索流程操作。验证所有操作都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保存正确。
