摘要

随着现代生活节奏的加快以及人口增长，儿童疫苗接种管理日益变得重要。本系统旨在利用信息技术的手段，实现儿童疫苗接种的监测、提醒和管理。

该系统以SpringBoot、MySQL和Java等开发技术，实现了添加、修改、查看、删除系统数据。本系统采取组件化的方式对系统进行拆分，并对数据库中各个表的增删查改、表与表之间的约束关系进行分析与设计，最终实现符合用户需求功能的商业级应用。该系统实现了儿童预防针管理系统内部的各种工作流程计算机管理化，其中包括管理员的系统用户、儿童档案管理、接种计划管理、接种提醒管理、疫苗种类管理、疫苗信息管理、疫苗采购管理、采购入库管理、接种地点管理、接种预约管理、接种记录管理、不良反应管理、健康教育管理、疫苗知识管理、系统管理、公告消息管理、资源管理等功能。

本次报告，首先分析了研究的背景、作用、意义，为研究工作的合理性打下了基础。针对儿童预防针管理系统的各项需求以及技术问题进行分析，证明了系统的必要性和技术可行性，然后对设计系统需要使用的技术软件以及设计思想做了基本的介绍，最后来实现儿童预防针管理系统和部署运行使用它。

关键词：Java；SpringBoot框架；儿童预防针管理系统；MySQL

Abstract

With the acceleration of modern life pace and population growth, the management of children's vaccination has become increasingly important. This system aims to use information technology to monitor, remind, and manage children's vaccination.

The system is developed using technologies such as SpringBoot, MySQL, and Java to add, modify, view, and delete system data. This system adopts a componentized approach to split the system, and analyzes and designs the addition, deletion, querying, and modification of various tables in the database, as well as the constraint relationships between tables. Ultimately, it achieves a commercial level application that meets user needs. This system realizes the computerized management of various workflow processes within the child vaccination management system, including system users for administrators, child file management, vaccination plan management, vaccination reminder management, vaccine type management, vaccine information management, vaccine procurement management, procurement warehouse management, vaccination location management, vaccination appointment management, vaccination record management, adverse reaction management, health education management, vaccine knowledge management, system management, announcement message management, resource management, and other functions.

This report first analyzes the background, role, and significance of the research, laying the foundation for the rationality of the research work. An analysis was conducted on the various requirements and technical issues of the child prevention needle management system, demonstrating the necessity and feasibility of the system. Then, a basic introduction was made to the technical software and design ideas required for designing the system. Finally, the implementation and deployment of the child prevention needle management system were discussed.

Keywords:Java; SpringBoot framework; Child preventive needle management system; MySQL

目  录

摘要

1 绪论

1.1 选题背景与意义

1.2开发现状

1.3论文结构与章节安排

2 儿童预防针管理系统系统分析

2.1 可行性分析

2.1.1 技术可行性分析

2.1.2 经济可行性分析

2.1.3 法律可行性分析

2.2 系统功能分析

2.2.1 功能性分析

2.2.2 非功能性分析

2.3 系统用例分析

2.4 系统流程分析

2.4.1 数据流程

2.4.2 业务流程

2.5本章小结

3 儿童预防针管理系统总体设计

3.1 系统功能模块设计

3.1.1整体功能模块设计

3.1.2用户模块设计

3.1.2接种地点管理模块设计

3.1.3接种预约管理模块设计

3.2 数据库设计

3.2.1 数据库概念结构设计

3.2.2 数据库逻辑结构设计

3.3本章小结

4 儿童预防针管理系统详细设计与实现

4.1用户功能模块

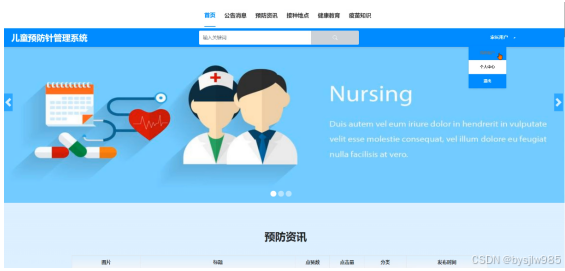

4.1.1 前台首页界面

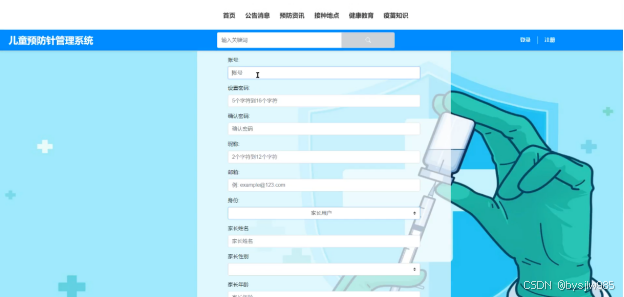

4.1.2 用户注册界面

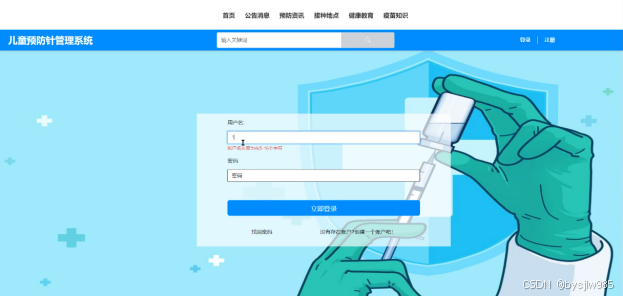

4.1.3 用户登录界面

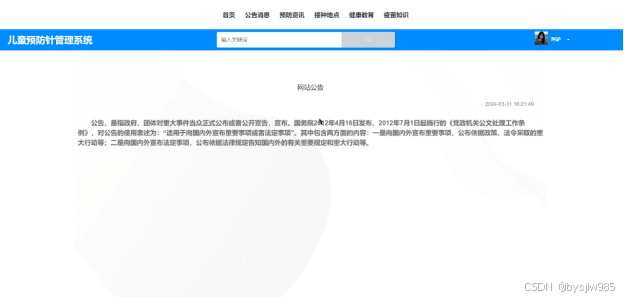

4.1.4公告消息界面

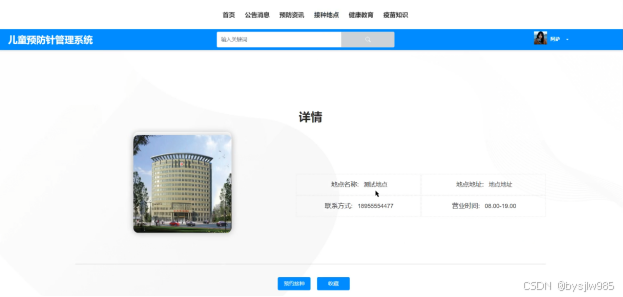

4.1.5 接种地点详情界面

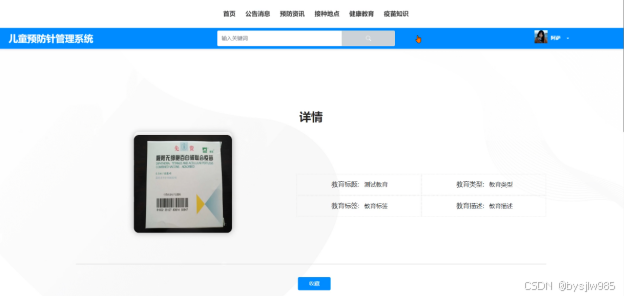

4.1.6健康教育界面

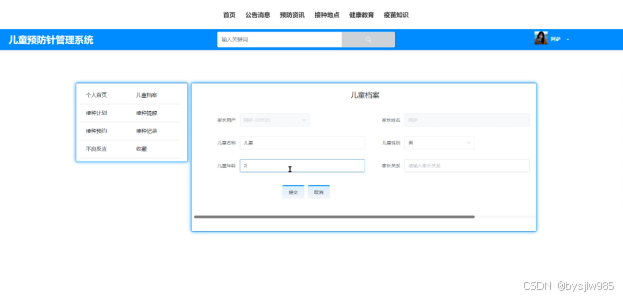

4.1.7个人中心界面

4.2后台管理功能模块

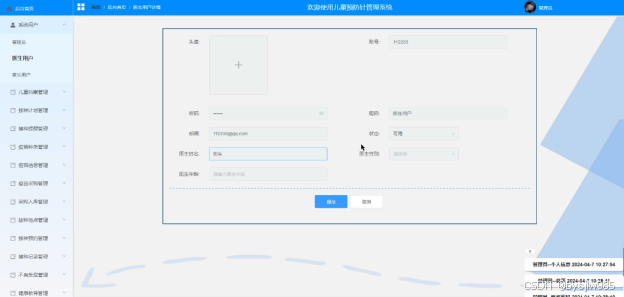

4.2.1系统用户界面

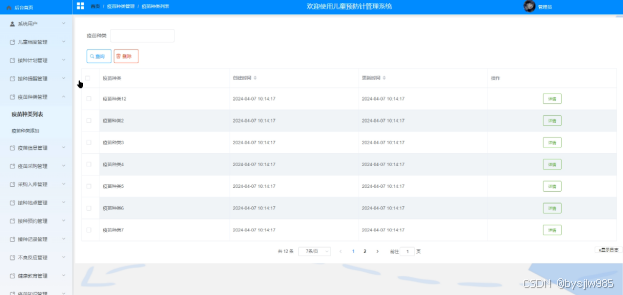

4.2.2 疫苗种类管理界面

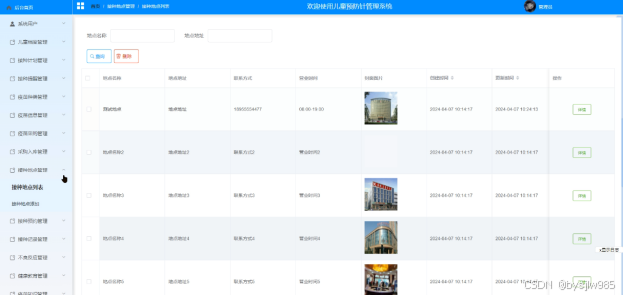

4.2.3 接种地点管理界面

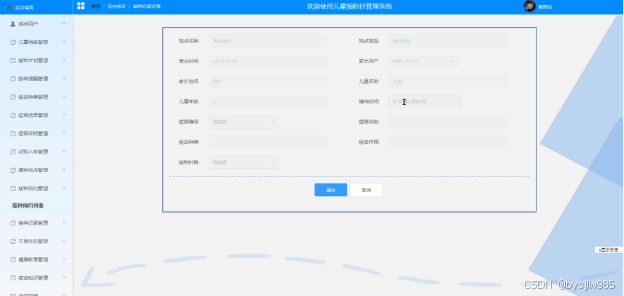

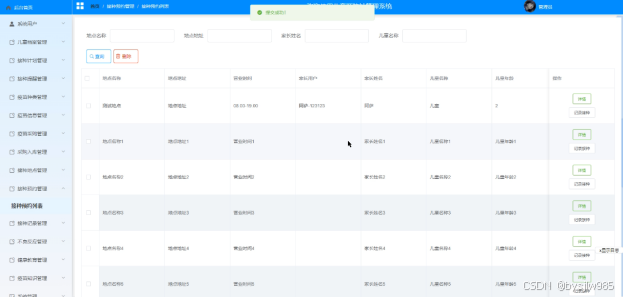

4.2.4 接种预约管理界面

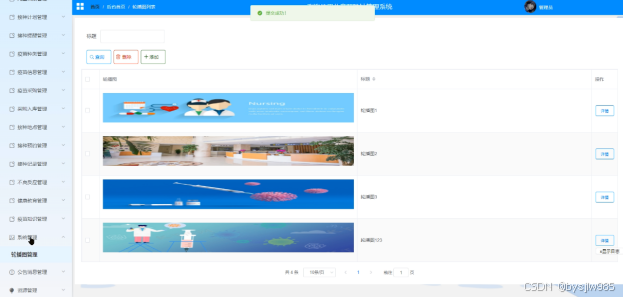

4.2.5系统管理界面

5系统测试

5.1 系统测试用例

5.2 系统测试结果

结论

参考文献

致  谢

1 引言

1.1 选题背景与意义

随着人口的增长和社会的进步，儿童健康成为社会关注的焦点之一。预防接种被认为是保护儿童免受传染病侵害的最有效手段之一。然而，由于各种原因，包括家长疏忽、医疗资源不足等，儿童预防接种率依然存在不足的问题。

传统的儿童预防接种管理方式主要依靠家长手动记录和医疗机构进行跟踪提醒，存在信息不准确、跟踪困难等问题。因此，研究开发一种儿童预防针管理系统有着重要的现实意义。

首先，对于家长来说，儿童预防针管理系统可以提供更加准确和方便的接种信息记录和跟踪功能。家长可以通过系统纪录孩子的接种情况，系统会自动提醒下一次接种时间，并提供健康教育的信息。这将减少家长的疏忽和遗漏，提高儿童的接种率，提升接种效果。其次，对于医疗机构来说，儿童预防针管理系统可以帮助提高工作效率和服务质量。系统可以自动生成接种计划和报告，减轻医护人员的工作负担。同时，通过系统跟踪和统计儿童接种情况，可以更好地评估并改善接种工作，提高服务质量。最后，对于整个社会来说，儿童预防针管理系统有助于全面提高儿童预防接种率，减少传染病的发生和传播风险。这将有利于保护儿童的健康和安全，促进社会的稳定和发展。

因此，研究开发一种儿童预防针管理系统对于儿童健康管理、医疗机构服务提升以及社会公共健康等方面具有重要的研究意义。

1.2国内外研究现状

儿童预防针管理系统是近年来随着生活水平的提高和医疗技术的发展，预防儿童疾病的重要手段之一。随着人们对儿童健康的关注度越来越高，如何更好地管理和监控儿童的预防针接种情况成为一个重要的问题。因此，开发一种儿童预防针管理系统，能够帮助家长和医生更好地了解和管理儿童的接种情况，具有重要实际意义。

在国外，一些发达国家已经开始使用一些数字化的系统来管理儿童的预防针接种情况。例如，美国的“儿童预防针信息系统”（Child Immunization Information System，简称CIIS）是一个全国性的儿童预防针管理系统，可以追踪和记录儿童的预防针接种情况，并提供提醒和推送服务。它能够帮助家长和医生清楚了解儿童的接种情况，并提供接种建议和预防疫苗的信息。

在国内，儿童预防针管理系统的研究和应用也逐渐得到重视。一些医疗机构和研究机构已经开始尝试开发和推广相关系统。例如，北京市儿童医院开发了一款“儿童免疫管理系统”，可以记录儿童的接种情况、提供接种提醒和接种地点，并与家长和医生进行交互。同样，上海市儿童医学中心也开发了一款儿童预防接种管理系统，实现了预防针接种、儿童健康档案和健康教育的全面管理。

然而，目前国内的儿童预防针管理系统仍存在一些问题和挑战。一方面，目前的系统大多只针对特定机构开发，缺乏整体性和标准性；另一方面，系统的用户体验和功能还有待进一步完善，例如应用程序的使用简便性、数据的准确性和安全性等方面仍然存在一些不足。

因此，进一步研究和应用儿童预防针管理系统具有重要的理论和实践意义。通过开发一个全面、整体化的儿童预防针管理系统，可以为家长和医生提供更好的管理和监控儿童的接种情况的方式，促进儿童的健康成长和疾病的预防。同时，还可以为预防针接种的科学化和规范化提供一定的依据和支持，对于提高全民健康水平具有重要的推广作用。

1.3论文结构与章节安排

本文共分为六章，章节内容安排如下：

第一章：引言。此章节对所设计和实现的系统的背景和状况以及意义进行详细的论述以及说明，同时进行了论文整体框架的结构的简要介绍。

第二章：系统需求分析。章节所做的主要的工作是对系统进行了技术、经济和操作方面可行性的分析；对系统实行了总体功能的需求、用例分析。

第三章：系统的设计。主要是对系统的功能结构进行设计，并对系统数据库的概念结构以及物理结构的设计进行了分析。

第四章：系统的实现。根据系统功能的划分，分别的对系统所需要实现的前台客户功能和后台管理员功能进行了分析和说明。

第五章：系统测试。主要对系统的部分界面进行测试并对主要功能进行测试

第六章：总结。

2 儿童预防针管理系统系统分析

系统需求分析是系统开发的一个关键环节，它在系统的设计和实现上起到了一个承上启下的位置。系统需求分析是对所需要做的系统进行一个需求的挖掘，如果分析的准确可以精准的解决现实中碰到的问题。如果分析不到位会影响后期系统的实现。一个系统的优秀程度需求分析也是占据了非常大的比例，如果需求分析不到位，后面的系统设计要实现就是一个偏离导航的设计。

2.1 可行性分析

系统可行行分析是对系统对系统可行性进行一个探讨。在探讨系统的可行性上我们主要从技术上的可行性和经济上的可行性以及法律层面的可行性上进行分析，如果三个层面度通过，我们则认为系统是比较可行的。

2.1.1 技术可行性分析

儿童预防针管理系统在数据的存储上使用的MySQL数据库，在儿童预防针管理系统开发中使用了Java、HTML、TOMCAT、SpringBoot这些开发工具的使用，能够给我们的编写工作带来许多的便利。系统使用B/S模式进行开发，使系统的可扩展性和维护性更佳，减少系统配置代码，简化编程代码，目前B/S模式是目前最受欢迎的一种模式。

2.1.2 经济可行性分析

从经济可行性上看项目在开发阶段需要一台开发PC，在生产阶段需要web服务器和数据库服务器。一台个人PC从经济上来看也不是太多问题，在后期的系统部署生产上来说，服务器的投入也不会过高，在经济层面上是一个比较可行的。

2.1.3 法律可行性分析

系统从法律层面上来看没有对第三方有其他法律层面的问题，系统数据库采用的MySQL开源社区数据库、框架采用的是开源的SpringBoot。系统资讯和相关内容也是符合法律层面的。在源码的管理上采用git开源进行管理，所以在法律可行性上是成立的。

2.2 系统需求分析

2.2.1 功能性需求分析

儿童预防针管理系统是为了提高儿童疫苗接种的管理效率和准确性而设计的系统。通过该系统，可以更好地监控儿童的疫苗接种情况，及时提醒儿童接种时间和接种种类，以确保儿童的免疫力得到全面和及时的保障。因此，儿童预防针管理系统我划分为了家长用户模块、医生用户模块和管理员模块三大部分。

家长用户模块：

（1）用户注册登录：游客可以随时进入到系统中，对系统中的信息浏览，但是想要实现接种预约等操作，就必须有这个系统的账号，如果没有账号的话，可以注册用户进行相关的操作，同时用户还可以通过“我的”这个按钮对个人信息以及操作的信息进行管控。

（2）查看儿童预防针管理系统的首页信息：儿童预防针管理系统的首页信息包含了首页、公告消息、预防资讯、接种地点、健康教育、疫苗知识等。

（3）公告消息：当用户点击“公告消息”这一菜单按钮，会显示管理员在后台发布的所有的公告消息，可以查看详情。

（4）预防资讯：当用户点击“预防资讯”这一菜单按钮，会显示管理员在后台发布的所有的预防资讯，可以查看详情，进行收藏、点赞、评论等。

（5）接种地点：用户可以查看接种地点的所有信息，包括地点名称、地点地址、联系方式、营业时间、简介信息等。支持通过地点名称搜索的方式对接种地点进行查询，在查询到自己想要了解的接种地点的时候，可以进入查看详细的介绍，点击“预约接种”这一按钮以后会跳转到预约接种信息填写的界面，根据提示填写好预约的信息，点击“提交”以后预约接种就完成了，在接种地点详情这个界面，同时支持用户对偏好的接种地点进行收藏的功能。

（6）健康教育：用户可以查看健康教育的所有信息，支持通过教育标题等信息对健康教育信息进行查询，在查询到自己想要了解的健康教育信息的时候，可以进入查看详细的介绍，支持用户对偏好的健康教育信息进行收藏。

（7）疫苗知识：用户可以查看疫苗知识的所有信息，支持通过疫苗名称等信息对疫苗知识信息进行查询，在查询到自己想要了解的疫苗知识信息的时候，可以进入查看详细的介绍，支持用户对偏好的疫苗知识信息进行收藏。

（8）我的账户：在前台点击“我的”下面的“我的账户”可以对个人资料+密码修改进行管控。

（9）个人中心：用户点击右上角的“用户名”，然后点击“个人中心”可查看个人首页、儿童档案、接种计划、接种提醒、接种预约、接种记录、不良反应和自己收藏的信息并对其进行管理。

医生用户管理模块：

（1）登录：医生用户根据管理员添加的账号信息进行登录系统。

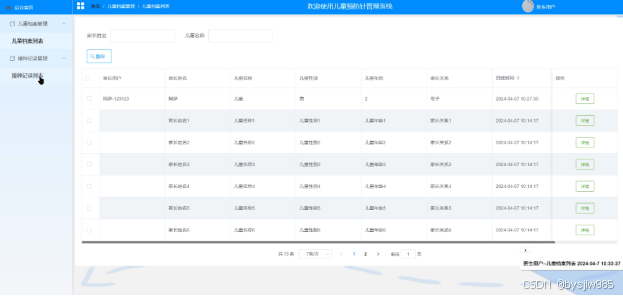

（2）儿童档案管理：医生点击“儿童档案管理”会显示出所有的儿童档案信息，支持对儿童档案信息进行查询并查看详情。

（3）接种记录管理：医生点击“接种记录管理”会显示出所有的接种记录信息，支持对接种记录信息进行查询并查看详情。

管理员管理模块：

（1）登录：管理员在后台可以输入用户名+密码进行登录，管理员的用户名和密码是在数据库中直接设定好的。

（2）系统用户：管理员可以对儿童预防针管理系统中的管理员、医生用户和家长用户进行增删改查。

（3）儿童档案管理：管理员点击“儿童档案管理”会显示出所有的儿童档案信息，如果想要添加新的儿童档案，点击“添加”按钮，输入详细信息，点击“提交”按钮就可以添加了，同时可以选择某一条儿童档案，进行接种计划和接种提醒信息的添加。

（4）接种计划管理：管理员点击“接种计划管理”会显示出所有添加的接种计划信息，支持对接种计划信息进行查询并查看详情。

（5）接种提醒管理：管理员点击“接种提醒管理”会显示出所有添加的接种提醒信息，支持对接种提醒信息进行查询并查看详情。

（6）疫苗种类管理：管理员可以对疫苗所属的分类类型进行添加、修改。

（7）疫苗信息管理：管理员点击“疫苗信息管理”会显示出所有的疫苗信息，支持输入疫苗名称或疫苗种类对疫苗信息进行查询，如果想要添加新的疫苗信息，点击“添加”按钮，输入详细信息，点击“提交”按钮就可以添加了，同时可以对疫苗进行采购信息的添加。

（8）疫苗采购管理：管理员点击“疫苗采购管理”会显示出所有的疫苗采购信息，可以对采购信息进行采购入库。

（9）接种地点管理：管理员点击“接种地点管理”会显示出所有的接种地点，支持输入地点名称对接种地点进行查询，可以添加新的接种地点信息。

（10）接种预约管理：管理员点击“接种预约管理”可以对前台用户的接种预约信息进行审核管理，可以添加不良反应信息。

（11）接种记录管理：管理员点击“接种记录管理”会显示出所有用户的接种记录信息，支持进行记录查询。

（12）不良反应管理：管理员点击“不良反应管理”会显示出所有用户的不良反应信息，支持进行信息查询。

（13）健康教育管理：管理员可以对前台展示的健康教育信息进行管理，也可以添加新的健康教育信息。

（14）疫苗知识管理：管理员可以对前台展示的疫苗知识进行管理，也可以添加新的疫苗知识。

（15）系统管理：管理员点击“系统管理”菜单可以对首页展示的轮播图进行管理。

（16）公告消息管理：管理员点击“公告消息管理”菜单可以查看到系统中的所有公告消息信息，对已经存在的公告消息，管理员可以修改，也可以添加新的公告消息或者删除公告消息。

（17）资源管理：管理员可以对儿童预防针管理系统前台展示的预防资讯以及预防资讯所属的分类进行管控。

2.2.2 非功能性需求分析

儿童预防针管理系统的非功能性需求，比如儿童预防针管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等。具体可以表示在如下2-1表格中：

表2-1儿童预防针管理系统非功能需求表

安全性	主要指儿童预防针管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指儿童预防针管理系统能够按照用户提交的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响儿童预防针管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着儿童预防针管理系统的页面展示内容进行操作，就可以了。
可维护性	儿童预防针管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

2.3 系统用例分析

儿童预防针管理系统的完整UML用例图分别是图2-1、2-2和2-3。

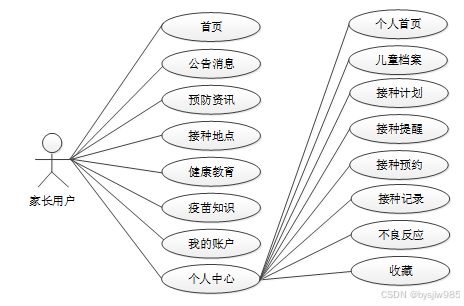

图2-1就是家长用户角色的用例展示。

图2-1 儿童预防针管理系统家长用户角色用例图

图2-2就是医生角色的用例展示。

图2-2 儿童预防针管理系统医生角色用例图

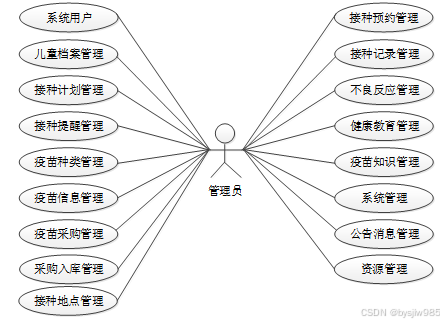

图2-3就是管理员角色的用例展示。

图2-3 儿童预防针管理系统管理员角色用例图

2.4 系统流程分析

2.4.1 数据流程

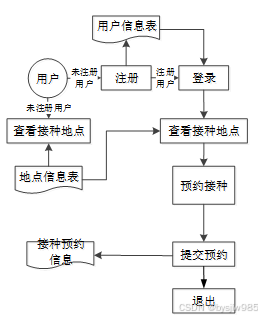

开发儿童预防针管理系统最主要的一个目的就是实现用户接种预约，图2-4就是系统的数据流图。

图2-4接种预约操作展开图

2.4.2 业务流程

分析完儿童预防针管理系统的数据流，那么接下来我们来看系统的业务流程，图2-5就是业务流程图：

图2-5业务流程图

2.5本章小结

本章主要通过对儿童预防针管理系统的可行性分析、功能需求分析、系统用例分析、系统流程分析，确定整个儿童预防针管理系统要实现的功能。同时也为儿童预防针管理系统的代码实现和测试提供了标准。

3 儿童预防针管理系统总体设计

本章主要讨论的内容包括儿童预防针管理系统的功能模块设计、数据库系统设计。

3.1 系统功能模块设计

3.1.1总体功能模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本儿童预防针管理系统中的用例。那么接下来就要开始对本儿童预防针管理系统的架构、主要功能和数据库开始进行设计。儿童预防针管理系统根据前面章节的需求分析得出，其总体设计模块图如图3-1所示。

图3-1 儿童预防针管理系统总体功能模块图

3.1.2用户模块设计

本系统的用户包括管理员和用户两种用户模块的功能基本是相同的，用户比管理员多了一个注册功能，所以以用户模块的结构图为例进行分析，用户模块结构图为例进行分析，如下图：

图3-2用户模块结构图

3.1.2接种地点管理模块设计

儿童预防针管理系统是中需要存储不少接种地点信息，其模块功能结构，具体的结构图如下：

图3-3接种地点模块结构图

3.1.3接种预约管理模块设计

儿童预防针管理系统是中需要存储不少接种预约，其模块功能结构，具体的结构图如下：

图3-4接种预约模块结构图

3.2 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

3.2.1 数据库概念结构设计

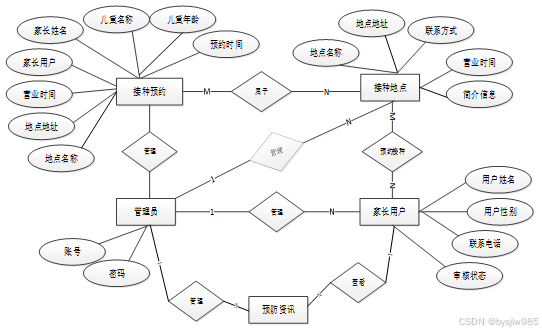

下面是整个儿童预防针管理系统中主要的数据库表总E-R实体关系图。

图3-5 儿童预防针管理系统总E-R关系图

3.2.2 数据库逻辑结构设计

通过上一小节中儿童预防针管理系统中总E-R关系图上得出一共需要创建很多个数据表。在此我主要罗列几个主要的数据库表结构设计。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表adverse_reactions (不良反应)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	adverse_reactions_id	int	10	0	N	Y		不良反应ID
2	location_name	varchar	64	0	Y	N		地点名称
3	location_address	varchar	64	0	Y	N		地点地址
4	parental_users	int	10	0	Y	N	0	家长用户
5	parents_name	varchar	64	0	Y	N		家长姓名
6	child_name	varchar	64	0	Y	N		儿童名称
7	child_age	varchar	64	0	Y	N		儿童年龄
8	vaccination_time	datetime	19	0	Y	N		接种时间
9	vaccine_number	varchar	64	0	Y	N		疫苗编号
10	vaccine_name	varchar	64	0	Y	N		疫苗名称
11	vaccine_types	varchar	64	0	Y	N		疫苗种类
12	vaccine_effects	varchar	64	0	Y	N		疫苗作用
13	reaction_time	datetime	19	0	Y	N		反应时间
14	reaction_report	text	65535	0	Y	N		反应报告
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表childrens_files (儿童档案)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	childrens_files_id	int	10	0	N	Y		儿童档案ID
2	parental_users	int	10	0	Y	N	0	家长用户
3	parents_name	varchar	64	0	Y	N		家长姓名
4	child_name	varchar	64	0	Y	N		儿童名称
5	child_gender	varchar	64	0	Y	N		儿童性别
6	child_age	varchar	64	0	Y	N		儿童年龄
7	parental_relationships	varchar	64	0	Y	N		家长关系
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表doctor_users (医生用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	doctor_users_id	int	10	0	N	Y		医生用户ID
2	doctors_name	varchar	64	0	Y	N		医生姓名
3	doctors_gender	varchar	64	0	Y	N		医生性别
4	doctors_age	varchar	64	0	Y	N		医生年龄
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表health_education (健康教育)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	health_education_id	int	10	0	N	Y		健康教育ID
2	education_title	varchar	64	0	Y	N		教育标题
3	education_type	varchar	64	0	Y	N		教育类型
4	educational_labels	varchar	64	0	Y	N		教育标签
5	education_description	varchar	64	0	Y	N		教育描述
6	cover_photo	varchar	255	0	Y	N		封面图片
7	educational_content	longtext	2147483647	0	Y	N		教育内容
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表parental_users (家长用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	parental_users_id	int	10	0	N	Y		家长用户ID
2	parents_name	varchar	64	0	Y	N		家长姓名
3	parental_gender	varchar	64	0	Y	N		家长性别
4	parental_age	varchar	64	0	Y	N		家长年龄
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表purchase_receipt (采购入库)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	purchase_receipt_id	int	10	0	N	Y		采购入库ID
2	vaccine_number	varchar	64	0	Y	N		疫苗编号
3	vaccine_name	varchar	64	0	Y	N		疫苗名称
4	vaccine_types	varchar	64	0	Y	N		疫苗种类
5	procurement_time	date	10	0	Y	N		采购时间
6	purchase_quantity	int	10	0	Y	N	0	采购数量
7	procurement_location	varchar	64	0	Y	N		采购地点
8	procurement_remarks	varchar	64	0	Y	N		采购备注
9	storage_time	datetime	19	0	Y	N		入库时间
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
15	vip_level	varchar	255	0	Y	N		会员等级
16	vip_discount	double	11	2	Y	N	0.00	会员折扣

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表vaccination_appointment (接种预约)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccination_appointment_id	int	10	0	N	Y		接种预约ID
2	location_name	varchar	64	0	Y	N		地点名称
3	location_address	varchar	64	0	Y	N		地点地址
4	business_hours	varchar	64	0	Y	N		营业时间
5	parental_users	int	10	0	Y	N	0	家长用户
6	parents_name	varchar	64	0	Y	N		家长姓名
7	child_name	varchar	64	0	Y	N		儿童名称
8	child_age	varchar	64	0	Y	N		儿童年龄
9	appointment_time	datetime	19	0	Y	N		预约时间
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccination_location (接种地点)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccination_location_id	int	10	0	N	Y		接种地点ID
2	location_name	varchar	64	0	Y	N		地点名称
3	location_address	varchar	64	0	Y	N		地点地址
4	contact_information	varchar	64	0	Y	N		联系方式
5	business_hours	varchar	64	0	Y	N		营业时间
6	cover_photo	varchar	255	0	Y	N		封面图片
7	introduction_information	longtext	2147483647	0	Y	N		简介信息
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccination_plan (接种计划)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccination_plan_id	int	10	0	N	Y		接种计划ID
2	parental_users	int	10	0	Y	N	0	家长用户
3	parents_name	varchar	64	0	Y	N		家长姓名
4	child_name	varchar	64	0	Y	N		儿童名称
5	child_gender	varchar	64	0	Y	N		儿童性别
6	child_age	varchar	64	0	Y	N		儿童年龄
7	plan_name	varchar	64	0	Y	N		计划名称
8	plan_type	varchar	64	0	Y	N		计划类型
9	planned_time	datetime	19	0	Y	N		计划时间
10	plan_content	text	65535	0	Y	N		计划内容
11	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
12	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccination_records (接种记录)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccination_records_id	int	10	0	N	Y		接种记录ID
2	location_name	varchar	64	0	Y	N		地点名称
3	location_address	varchar	64	0	Y	N		地点地址
4	business_hours	varchar	64	0	Y	N		营业时间
5	parental_users	int	10	0	Y	N	0	家长用户
6	parents_name	varchar	64	0	Y	N		家长姓名
7	child_name	varchar	64	0	Y	N		儿童名称
8	child_age	varchar	64	0	Y	N		儿童年龄
9	vaccination_time	datetime	19	0	Y	N		接种时间
10	vaccine_number	varchar	64	0	Y	N		疫苗编号
11	vaccine_name	varchar	64	0	Y	N		疫苗名称
12	vaccine_types	varchar	64	0	Y	N		疫苗种类
13	vaccine_effects	varchar	64	0	Y	N		疫苗作用
14	number_of_shots_administered	varchar	64	0	N	N		接种针数
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccination_reminder (接种提醒)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccination_reminder_id	int	10	0	N	Y		接种提醒ID
2	parental_users	int	10	0	Y	N	0	家长用户
3	parents_name	varchar	64	0	Y	N		家长姓名
4	child_name	varchar	64	0	Y	N		儿童名称
5	child_gender	varchar	64	0	Y	N		儿童性别
6	child_age	varchar	64	0	Y	N		儿童年龄
7	reminder_time	datetime	19	0	Y	N		提醒时间
8	reminder_remarks	varchar	64	0	Y	N		提醒备注
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccine_information (疫苗信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccine_information_id	int	10	0	N	Y		疫苗信息ID
2	vaccine_number	varchar	64	0	N	N		疫苗编号
3	vaccine_name	varchar	64	0	Y	N		疫苗名称
4	vaccine_types	varchar	64	0	Y	N		疫苗种类
5	vaccine_inventory	int	10	0	Y	N	0	疫苗库存
6	shelf_life	date	10	0	Y	N		保质期
7	vaccine_effects	varchar	64	0	Y	N		疫苗作用
8	vaccine_images	varchar	255	0	Y	N		疫苗图片
9	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccine_knowledge (疫苗知识)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccine_knowledge_id	int	10	0	N	Y		疫苗知识ID
2	vaccine_name	varchar	64	0	Y	N		疫苗名称
3	vaccine_types	varchar	64	0	Y	N		疫苗种类
4	vaccination_procedure	varchar	64	0	Y	N		接种程序
5	matters_needing_attention	varchar	64	0	Y	N		注意事项
6	cover_photo	varchar	255	0	Y	N		封面图片
7	introduction_to_vaccines	longtext	2147483647	0	Y	N		疫苗简介
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccine_procurement (疫苗采购)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccine_procurement_id	int	10	0	N	Y		疫苗采购ID
2	vaccine_number	varchar	64	0	Y	N		疫苗编号
3	vaccine_name	varchar	64	0	Y	N		疫苗名称
4	vaccine_types	varchar	64	0	Y	N		疫苗种类
5	procurement_time	date	10	0	Y	N		采购时间
6	purchase_quantity	int	10	0	Y	N	0	采购数量
7	procurement_location	varchar	64	0	Y	N		采购地点
8	procurement_remarks	varchar	64	0	Y	N		采购备注
9	delivery_status	varchar	64	0	Y	N		配送状态
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表vaccine_types (疫苗种类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	vaccine_types_id	int	10	0	N	Y		疫苗种类ID
2	vaccine_types	varchar	64	0	Y	N		疫苗种类
3	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

3.3本章小结

整个儿童预防针管理系统的需求分析主要对系统总体架构以及功能模块的设计，通过建立E-R模型和数据库逻辑系统设计完成了数据库系统设计。

4 儿童预防针管理系统详细设计与实现

儿童预防针管理系统的详细设计与实现主要是根据前面的儿童预防针管理系统的需求分析和儿童预防针管理系统的总体设计来设计页面并实现业务逻辑。主要从儿童预防针管理系统界面实现、业务逻辑实现这两部分进行介绍。

4.1用户功能模块

4.1.1 前台首页界面

当进入儿童预防针管理系统的时候，系统以上中下的布局进行展示，首先映入眼帘的是系统的导航栏，下面是轮播图，其主界面展示如下图4-1所示。

图4-1 前台首页界面图

4.1.2 用户注册界面

儿童预防针管理系统的游客和家长用户时可以进行注册登录，当用户右上角“注册”按钮的时候，当填写上自己的账号+密码+确认密码+昵称+邮箱+手机号等后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用用户注册界面展示如下图4-2所示。

图4-2注册界面图

注册关键代码如下所示。

/**

     * 注册

     * @param user

     * @return

     */

    @PostMapping("register")

    public Map<String, Object> signUp(@RequestBody User user) {

        // 查询用户

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = JSON.parseObject(JSON.toJSONString(user));

        query.put("username",user.getUsername());

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

4.1.3 用户登录界面

儿童预防针管理系统中的前台上注册后的用户是可以通过自己的账户名和密码进行登录的，当家长用户输入完整的自己的账户名和密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的账户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到儿童预防针管理系统的首页中；否则将会提示相应错误信息，用户登录界面如下图4-3所示。

图4-3用户登录界面图

登录的逻辑代码如下所示。

/**

     * 登录

     * @param data

     * @param httpServletRequest

     * @return

     */

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        Map<String, String> map = new HashMap<>();

        if(username != null && "".equals(username) == false){

            map.put("username", username);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(email != null && "".equals(email) == false){

            map.put("email", email);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }

        else if(phone != null && "".equals(phone) == false){

            map.put("phone", phone);

            resultList = service.select(map, new HashMap<>()).getResultList();

        }else{

            return error(30000, "账号或密码不能为空");

        }

        if (resultList == null || password == null) {

            return error(30000, "账号或密码不能为空");

        }

        //判断是否有这个用户

        if (resultList.size()<=0){

            return error(30000,"用户不存在");

        }

        User byUsername = (User) resultList.get(0);

        Map<String, String> groupMap = new HashMap<>();

        groupMap.put("name",byUsername.getUserGroup());

        List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

        if (groupList.size()<1){

            return error(30000,"用户组不存在");

        }

        UserGroup userGroup = (UserGroup) groupList.get(0);

        //查询用户审核状态

        if (!StringUtils.isEmpty(userGroup.getSourceTable())){

            String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

            String res = String.valueOf(service.runCountSql(sql).getSingleResult());

            if (res==null){

                return error(30000,"用户不存在");

            }

            if (!res.equals("已通过")){

                return error(30000,"该用户审核未通过");

            }

        }

        //查询用户状态

        if (byUsername.getState()!=1){

            return error(30000,"用户非可用状态，不能登录");

        }

        String md5password = service.encryption(password);

        if (byUsername.getPassword().equals(md5password)) {

            // 存储Token到数据库

            AccessToken accessToken = new AccessToken();

            accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

            accessToken.setUser_id(byUsername.getUserId());

            tokenService.save(accessToken);

            // 返回用户信息

            JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

            user.put("token", accessToken.getToken());

            JSONObject ret = new JSONObject();

            ret.put("obj",user);

            return success(ret);

        } else {

            return error(30000, "账号或密码不正确");

        }

}

4.1.4公告消息界面

当访客点击儿童预防针管理系统中导航栏上的“公告消息”后将会进入到该“公告消息”列表的界面，然后选择想要看的公告消息，点击进入到详细界面。公告消息列表展示界面如下图所示。

图4-4公告消息列表展示界面图

4.1.5预防资讯界面

当用户点击儿童预防针管理系统中导航栏上的“预防资讯”后将会进入到该“预防资讯”列表的界面，然后选择想要看的预防资讯，点击进入到详细界面，在详细界面可以收藏+赞+订单评价等操作。预防资讯界面如下图4-5所示。

图4-5预防资讯界面图

4.1.6 接种地点详情界面

用户可以查看接种地点，在查询到自己想要了解的接种地点的时候，可以进入查看详细的介绍，可以了解到该接种地点的地点名称、地点地址、联系方式、营业时间、简介信息等，同时可以对点击下方的“预约接种”、“收藏”进行相关操作。

接种地点详情界面如下图4-6所示。

图4-6接种地点详情界面图

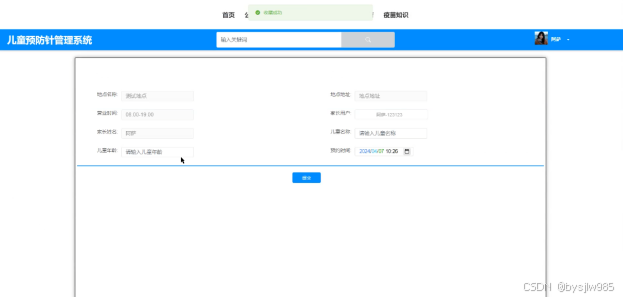

预约接种提交界面如下图4-7所示。

图4-7预约接种提交界面图

 添加预约接种信息关键代码如下所示。

@PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

public Map<String, Object> addMap(Map<String,Object> map){

    service.insert(map);

     return success(1);

 }

4.1.7健康教育界面

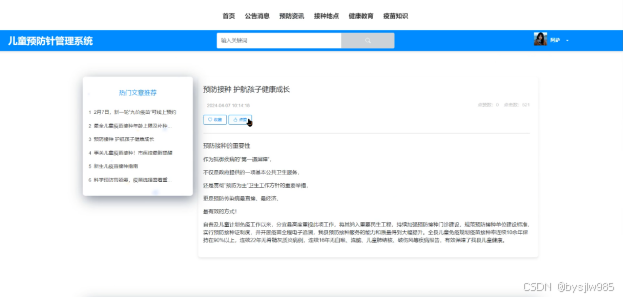

用户可以查看健康教育信息，在查询到自己想要了解的健康教育信息的时候，可以进入查看详细的介绍，同时可以对点击下方的收藏进行相关操作。健康教育界面如下图4-8所示。

图4-8 健康教育界面图

4.1.8疫苗知识界面

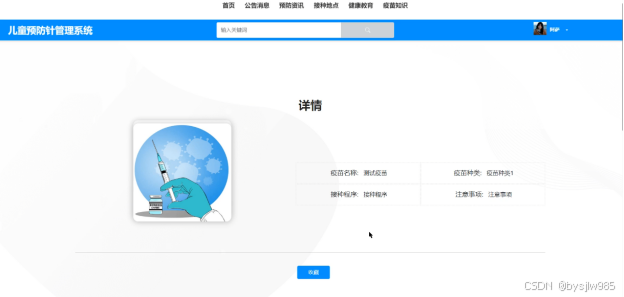

用户可以查看疫苗知识的所有信息，包括疫苗名称、疫苗忠烈、接种程序、注意事项、疫苗简介等，同时可以对点击下方的收藏进行相关操作。疫苗知识界面如下图4-9所示。

图4-9疫苗知识界面图

查询疫苗知识关键代码如下所示。

  @RequestMapping("/get_list")

    public Map<String, Object> getList(HttpServletRequest request) {

        Map<String, Object> map = service.selectToPage(service.readQuery(request), service.readConfig(request));

        return success(map);

    }

4.1.9个人中心界面

当用户点击右上角“我的”这个按钮，会出现子菜单，点击“个人中心”可以对个人首页、儿童档案、接种计划、接种提醒、接种预约、接种记录、不良反应和收藏的信息进行设置管理。个人中心订单界面如下图4-10所示。

图4-10个人中心界面图

4.2后台功能模块

4.2.1医生用户后台管理界面

医生用户通过管理员添加的账号可以登录后台分别对儿童档案管理、接种记录管理等模块的信息进行管理。医生用户后台管理界面如下图4-11所示。

图4-11医生用户后台管理界面图

4.2.2系统用户界面

儿童预防针管理系统中的管理人员在“系统用户”这一菜单是中可以对注册的家长用户、医生用户以及管理员进行管控。界面如下图4-12所示。

图4-12用户管理界面图

修改用户信息关键代码如下：

   @PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

    }

4.2.3 疫苗种类管理界面

管理员点击“疫苗种类管理”可以查看到所有的疫苗种类，可以对其进行增删改查操作。疫苗种类管理界面如下图4-13所示。

图4-13疫苗种类管理界面图

4.2.3 接种地点管理界面

管理员点击“接种地点管理”会显示出所有的接种地点，支持输入地点名称对信息进行查询，如果想要添加新的接种地点，点击“添加”按钮，输入地点名称、地点地址、联系方式、营业时间、简介信息等信息，点击“提交”按钮就可以添加了，同时可以选择某一条接种地点，点击“删除”进行删除。界面如下图4-14所示。

图4-14接种地点管理界面图

删除接种地点关键代码如下所示。

 @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

    public void delete(Map<String,String> query,Map<String,String> config){

        QueryWrapper wrapper = new QueryWrapper<E>();

        toWhereWrapper(query, "0".equals(config.get(FindConfig.GROUP_BY)),wrapper);

        baseMapper.delete(wrapper);

        log.info("[{}] - 删除操作：{}",wrapper.getSqlSelect());

    }

4.2.5 接种预约管理界面

管理员点击“接种预约管理”会显示出所有用户提交的接种预约信息，支持选择地点名称、地点地址、家长姓名或儿童名称等对接种预约信息进行查询，点击详情可进行接种预约审核回复，也可以添加接种记录。接种预约管理界面如下图4-15所示。

图4-15接种预约管理界面图

添加接种记录界面如下图4-16所示。

图4-16添加接种记录界面图

4.2.6系统管理界面

管理人员在“系统管理”这一菜单下是可以对儿童预防针管理系统内的轮播图进行添加修改的，其管理界面如下图4-17所示。

图4-17系统轮播图管理界面图

轮播图上传关键代码如下所示。

 @PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam("file") MultipartFile file) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            //判断有没路径，没有则创建

            String filePath = System.getProperty("user.dir") + "/src/main/resources/static/";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

    }

5系统测试

5.1 系统测试用例

系统测试包括：用户登录功能测试、疫苗知识查看功能测试、接种地点添加、接种地点搜索、密码修改、接种预约功能测试，如表5-1、5-2、5-3、5-4、5-5、5-6所示：

用户登录功能测试：

表5-1 用户登录功能测试表

用例名称	用户登录系统
目的	测试用户通过正确的用户名和密码可否登录功能
前提	未登录的情况下
测试流程	1) 进入登录页面 2) 输入正确的用户名和密码
预期结果	用户名和密码正确的时候，跳转到登录成功界面，反之则显示错误信息，提示重新输入
实际结果	实际结果与预期结果一致

疫苗知识查看功能测试：

表5-2 疫苗知识查看功能测试表

用例名称	疫苗知识查看
目的	测试疫苗知识查看功能
前提	用户登录
测试流程	点击疫苗知识列表
预期结果	可以查看到所有疫苗知识信息
实际结果	实际结果与预期结果一致

管理员添加接种地点界面测试：

表5-3 管理员添加接种地点界面测试表

用例名称	添加接种地点测试用例
目的	测试接种地点添加功能
前提	管理员用户正常登录情况下
测试流程	1）管理员点击接种地点，然后点击添加后并填写信息。 2）点击进行提交。
预期结果	提交以后，页面首页会显示新的接种预约
实际结果	实际结果与预期结果一致

接种地点搜索功能测试：

表5-4接种地点搜索功能测试表

用例名称	接种地点搜索测试
目的	测试车接种地点搜索功能
前提	无
测试流程	1）在搜索框填入搜索关键字。 2）点击搜索按钮。
预期结果	页面显示包含有搜索关键字的接种地点
实际结果	实际结果与预期结果一致

密码修改搜索功能测试：

表5-5 密码修改功能测试表

用例名称	密码修改测试用例
目的	测试管理员密码修改功能
前提	管理员用户正常登录情况下
测试流程	1）管理员密码修改并完成填写。 2）点击进行提交。
预期结果	使用新的密码可以登录
实际结果	实际结果与预期结果一致

接种预约功能测试：

表5-6接种预约功能测试表

用例名称	接种预约测试用例
目的	测试用户接种预约功能
前提	用户正常登录情况下
测试流程	1）搜索查看接种地点，点击预约接种。 2）填写接种预约信息，点击进行提交。
预期结果	预约成功
实际结果	实际结果与预期结果一致

5.2 系统测试结果

通过编写儿童预防针管理系统的测试用例，已经检测完毕用户登录功能测试、疫苗知识查看功能测试、接种地点添加、接种地点搜索、密码修改、接种预约功能测试，通过这6大模块为儿童预防针管理系统的后期推广运营提供了强力的技术支撑。

结论

本文描述了儿童预防针管理系统设计与实现的原理和开发过程，该系统是通过SpringBoot框架来搭建后台，中间件使用的是Tomcat服务器，配合Java开发语言，数据库管理平台采用开源的MySQL，前端使用的主要是HTML页面展示技术。

在开发前做了许多的准备，在本系统的设计和开发过程中阅览和学习了许多文献资料，从开发这个儿童预防针管理系统的过程中我也收获了许许多多宝贵的方法以及设计思路，对系统的开发也起到了很重要的作用，系统的开发技术选用的都是自己比较熟悉的，比如Web、Java、SpringBoot、MySQL，这些技术都是在以前的学习中学到了，其中许多的设计思路和方法都是在以前不断地学习中摸索出来的经验，其实对于我们来说工作量还是比较大的，但是正是由于之前的积累与准备，才能顺利的完成这个项目，由此看来，积累经验跟做好准备是十分重要的事情。

当然在该系统的设计与实现的过程中也离不开老师以及同学们的帮助，正是因为他们的指导与帮助，我才能够成功的在预期内完成了这个系统。同时在这个过程当中我也收获了很多东西，此系统也有需要改进的地方，但是由于专业知识的浅薄，并不能做到十分完美，希望以后有机会可以让其真正的投入到使用之中。
