目  录

摘  要

Abstract

1  绪  论

1.1 研究背景与意义

1.2 国内外现状研究

1.3  主要研究内容

2 相关技术介绍

2.1  爬虫技术

2.2  Pandas简介

2.3  Matplotlib可视化库

2.4  Python语言

2.5  Django框架

2.6  MVC模型

2.7  MySQL数据库

2.8  本章小结

3 系统分析

3.1  可行性分析

3.1.1 技术可行性

3.1.2经济可行性

3.1.3社会可行性

3.2  系统功能分析

3.2.1  功能性分析

3.2.2  非功能性分析

3.3  系统用例分析

3.4系统流程分析

3.4.1程序操作流程

3.4.2登录流程

3.4.3注册流程

3.5  本章小结

4  系统总体设计

4.1  系统架构设计

4.2  系统功能模块设计

4.3  数据库设计

4.3.1  数据流程分析

4.3.2  数据库概念结构设计

4.3.3  数据库逻辑结构设计

4.4  本章小结

5  系统详细设计与实现

5.1  用户功能模块

5.1.1  前台首页

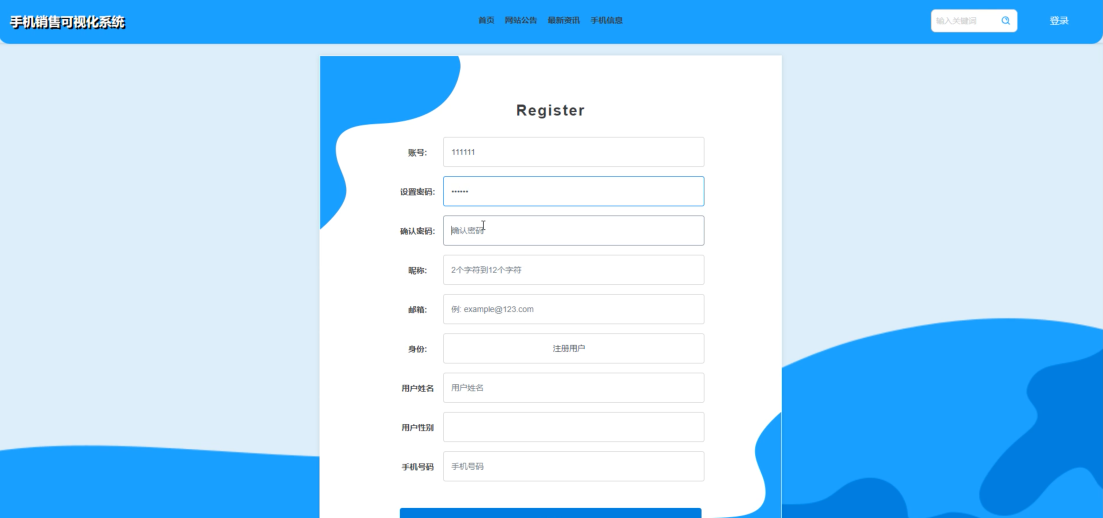

5.1.2  用户注册

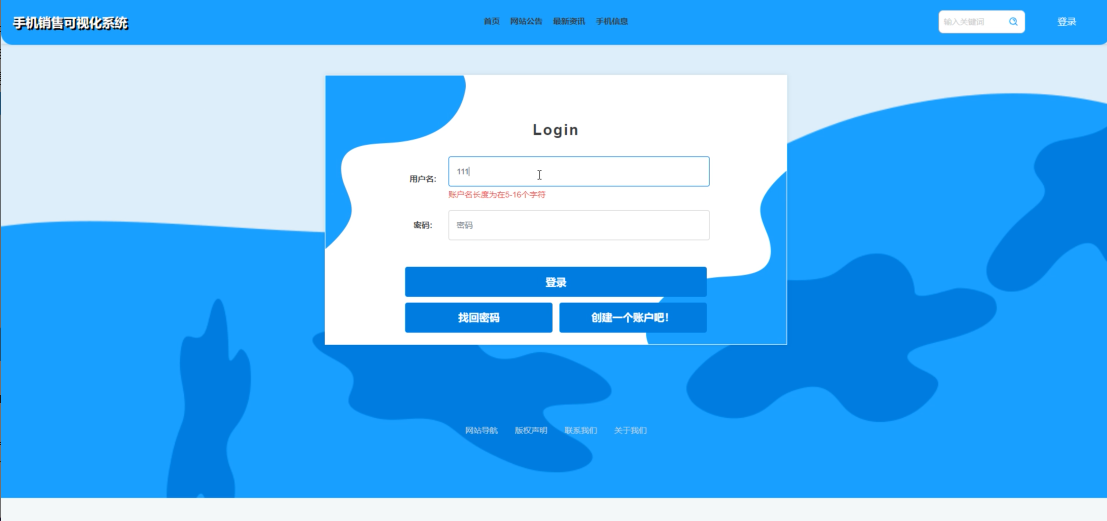

5.1.3  用户登录

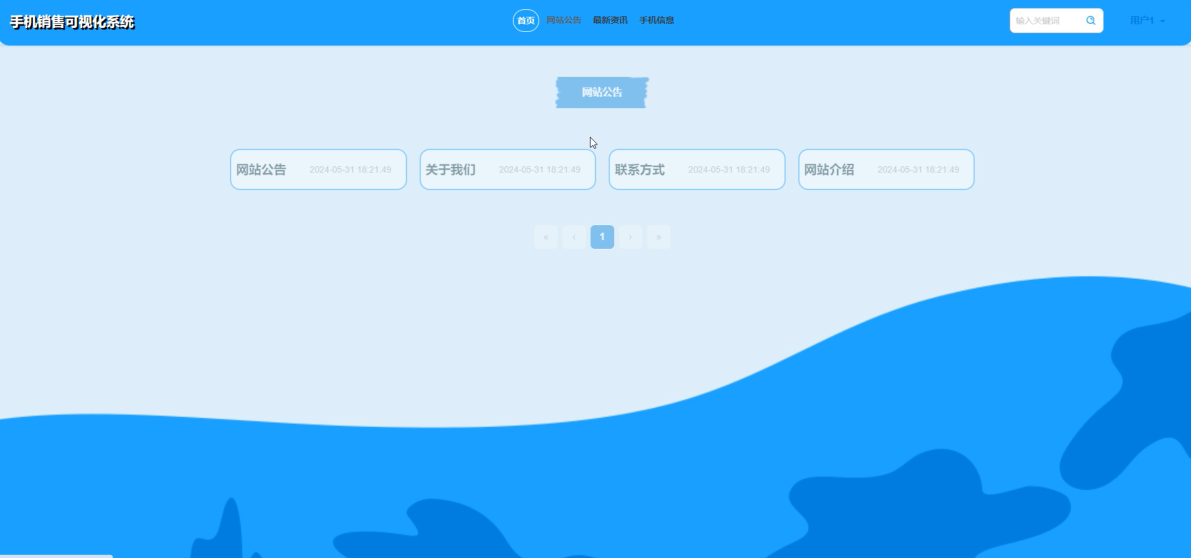

5.1.4  网站公告

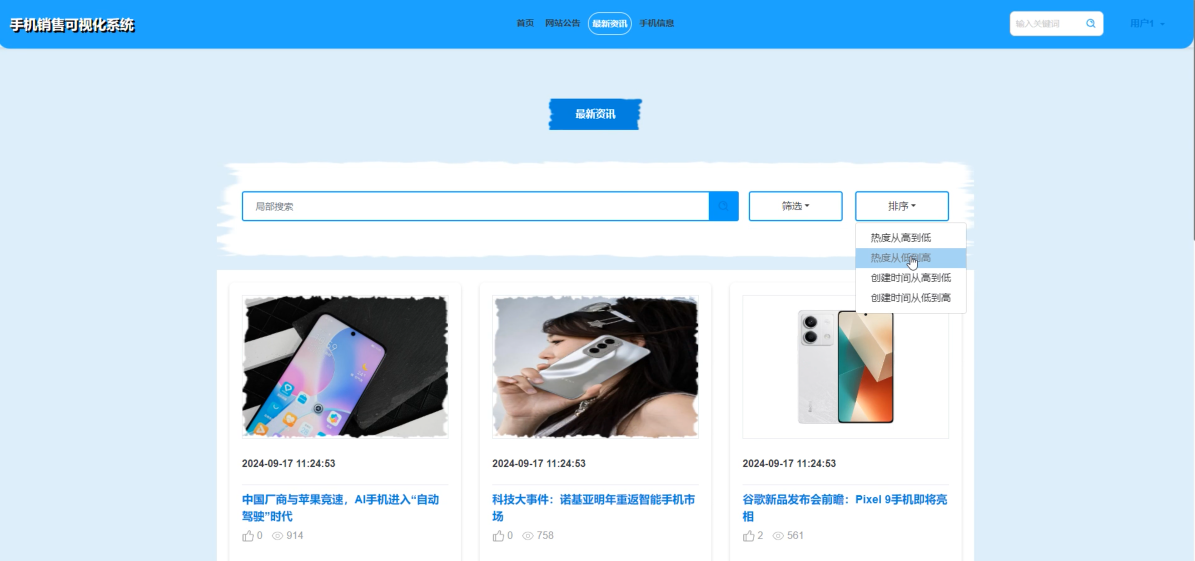

5.1.5  最新资讯

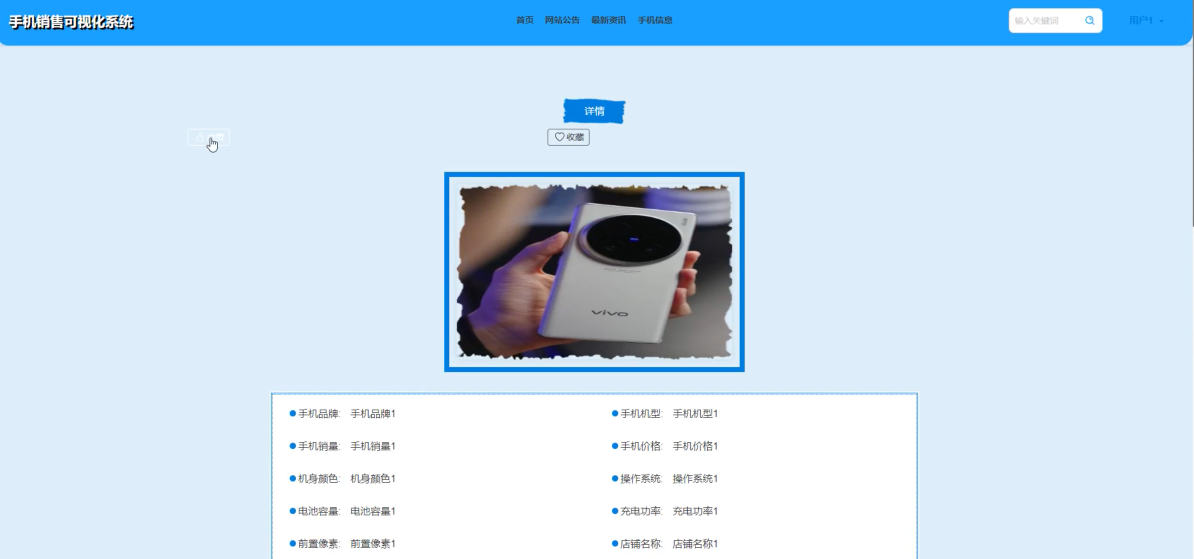

5.1.6  手机信息

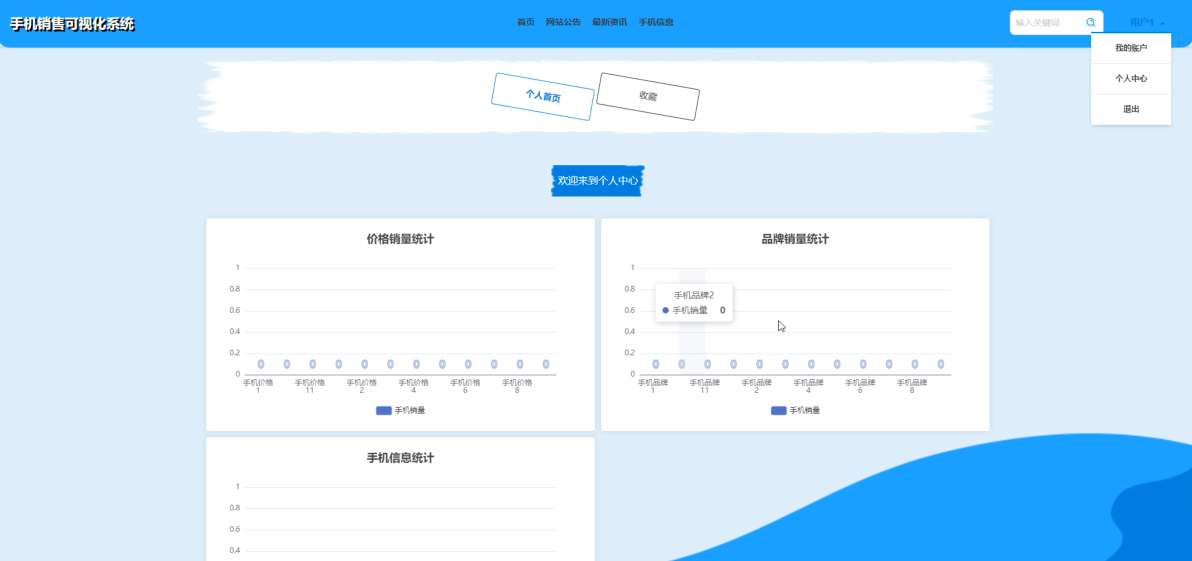

5.1.7  个人中心

5.2  后台管理功能模块

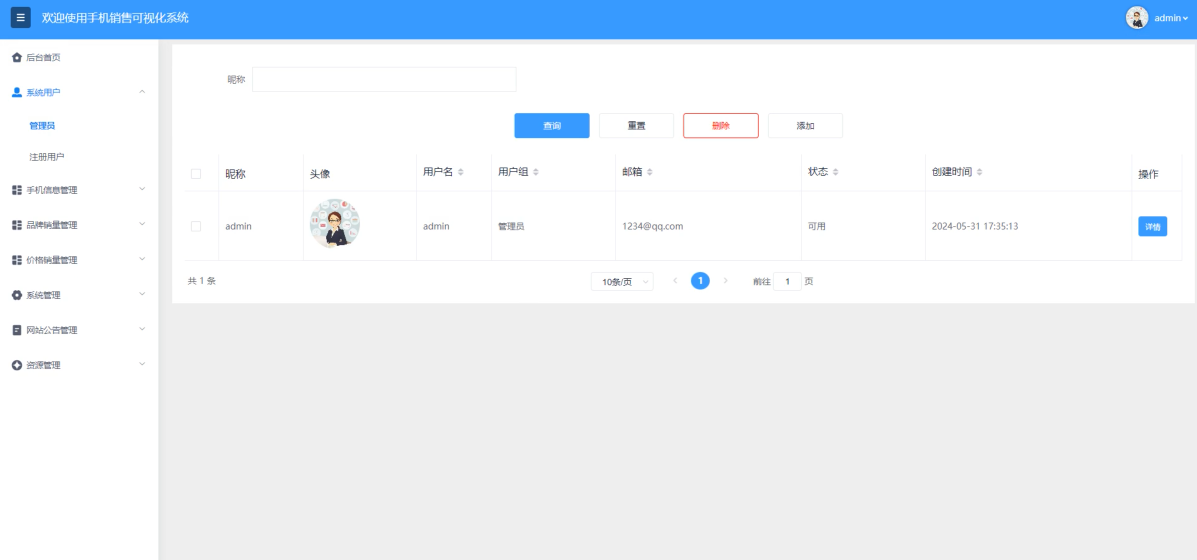

5.2.1  系统用户

5.2.2  手机信息管理

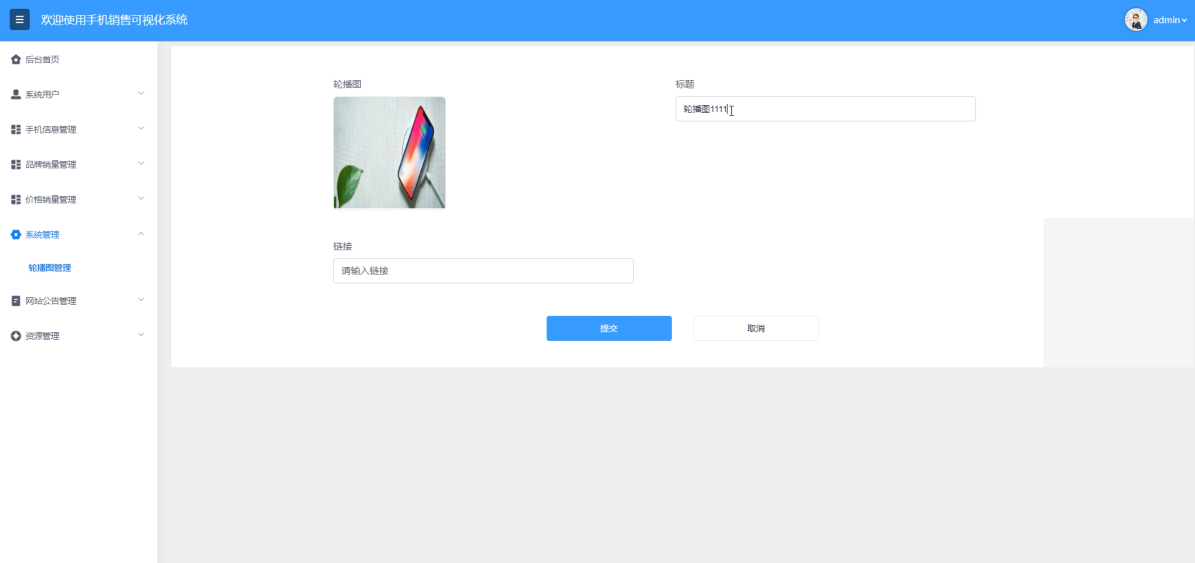

5.2.3 系统管理

6  系统测试

6.1  系统测试目的

6.2  功能测试用例

6.3  测试结果

结  论

参考文献

致 谢

摘  要

随着智能手机市场的持续增长，如何有效地分析和展示市场数据成为了一个重要的研究课题。传统的数据分析方法往往无法满足快速变化的市场需求，因此需要一种集成化的可视化系统来帮助商家和消费者更好地认识市场动态。基于Python的手机销售可视化系统，旨在通过对销售数据的深入分析和可视化展示，以提升信息的可读性和决策的准确性，从而为市场参与者提供及时、可靠的市场洞察。

本系统的实现过程中，运用了多种关键技术，特别是网页爬虫技术。通过Scrapyjishu Python库，系统能够自动抓取电商平台的手机销售数据，包括价格、销量、用户评价等信息。随后，使用Pandas进行数据清洗和处理，并借助Matplotlib可视化工具，将数据转化为图表形式，使用户能够直观地观察到市场趋势和产品性能。同时，系统在用户界面设计上也进行了优化，增强了用户体验，使非专业用户也能方便地进行数据交互和分析。

通过该可视化系统，用户不仅能够直观地获取手机销售情况和市场趋势，还可以根据历史数据进行深度分析，借此作出更为明智的消费决策或市场策略。该研究的意义在于通过技术的手段提高市场研究的效率，推动手机销售预测和市场分析的智能化，从而为行业发展提供理论依据与实践指导，同时也为未来相关领域的研究奠定基础。

关键词：手机销售可视化系统；Pyhton语言；Django框架；爬虫

Abstract

As the smartphone market continues to grow, how to effectively analyze and display market data has become an important research topic. Traditional data analysis methods are often unable to meet the needs of rapidly changing market demands, so an integrated visualization system is needed to help merchants and consumers better understand market dynamics. The Python-based mobile sales visualization system aims to improve the readability of information and the accuracy of decision-making through in-depth analysis and visual display of sales data, so as to provide timely and reliable market insights for market participants.

In the implementation process of this system, a variety of key technologies are used, especially web crawler technology. Through the Scrapyjishu Python library, the system can automatically capture the mobile phone sales data of the e-commerce platform, including price, sales, user evaluation and other information. Subsequently, Pandas was used for data cleaning and processing, and with the help of Matplotlib visualization tools, the data was transformed into a chart, allowing users to visually observe market trends and product performance. At the same time, the system has also been optimized in the user interface design to enhance the user experience, so that non-professional users can easily interact and analyze data.

Through this visualization system, users can not only intuitively obtain mobile phone sales and market trends, but also conduct in-depth analysis based on historical data to make more informed consumption decisions or marketing strategies. The significance of this research is to improve the efficiency of market research through technical means, promote the intelligence of mobile phone sales forecasting and market analysis, so as to provide theoretical basis and practical guidance for the development of the industry, and also lay the foundation for future research in related fields.

Keywords: Mobile phone sales visualization system; Pyhton language; Django Framework; crawler

1  绪  论

1.1 研究背景与意义

在信息技术迅猛发展的时代，手机作为最为主要的通讯工具，其销售数据的分析与可视化变得尤为重要。手机销售市场竞争激烈，各大手机品牌与型号在市场上的表现差异显著，因此高效的数据分析工具能够辅助企业进行实时决策，以适应市场变化。此外，随着大数据技术的发展，如何有效处理并可视化庞大的手机销售数据，帮助企业管理层、营销团队和决策者从数据中提取有价值的信息，无疑是一个重要的研究课题。

首先，数据的可视化是信息传达的重要手段。通过对销售数据的可视化处理，商家能够更直观地理解市场动态、消费趋势和用户偏好，进而优化产品策略和营销方案。可视化系统能够帮助管理层迅速识别潜在的问题和机会，提高决策的科学性与效率。

其次，Python作为一种强大的数据分析和可视化工具，其丰富的库和框架（如Pandas、Matplotlib等）使得数据处理和可视化变得更加便捷。使用Python构建手机销售可视化系统，不仅能降低开发成本，还能提供灵活的扩展性，以满足不断变化的业务需求。

再者，随着电商平台和实体店铺的结合，手机销售的渠道和方式也变得多元化。通过科学的销售数据分析，企业可以更好地把握消费者购买习惯，以及各个渠道的销售表现。同时，及时的市场反馈能够帮助企业在激烈的市场竞争中保持领先地位。

最后，值得注意的是，手机市场不仅仅是产品本身的销售，还涉及到售后服务、品牌忠诚度等多个方面。基于全面的数据分析与可视化，企业能够更好地了解用户的满意度和期望，从而提升用户体验，提高客户留存率。

综上所述，基于Python的手机销售可视化系统的研究与设计，不仅是响应市场需求的产物，也为企业在日益复杂的手机市场中提供了数据驱动的决策支持。这一系统的研究，将为手机销售行业的数字化转型提供技术和理论基础，推动行业的可持续发展。

1.2 国内外现状研究

随着信息化技术的飞速发展，数据可视化在各行各业的应用越来越广泛，尤其是在销售领域。手机作为当今最重要的消费电子产品之一，其销售数据的分析和可视化显得尤为重要。本文旨在探讨手机销售可视化系统的设计与实现，以帮助企业更好地理解市场动态、优化销售策略。

近年来，国内大数据技术和数据可视化工具的快速发展，为手机销售数据的分析提供了便利。主流的可视化工具如Echarts、Tableau等已经被广泛应用于销售数据的展示。许多手机厂商和零售商开始重视销售数据的可视化，如小米、华为等企业已构建基于数据可视化的销售分析系统，通过图表、仪表盘等形式，实时展示销售情况、市场份额等关键指标。而且在学术界，关于销售数据可视化的研究逐渐增多，许多论文探讨了如何将复杂的数据转化为易于理解的可视化形式，帮助决策者快速掌握市场趋势。

西方国家在数据挖掘与可视化领域起步较早，相关研究较为成熟。许多国际知名企业如IBM、Microsoft等，推出了先进的数据可视化平台，帮助企业进行销售预测和市场分析。国外的研究通常围绕特定案例进行深入分析，如苹果手机品牌在特定市场的销售策略，通过数据可视化展示其市场表现和消费者行为，提供了有力的支持。国际研究还注重将销售数据与其他因素（如经济指标、消费者情绪等）结合进行综合分析，利用多维度的数据可视化技术，为决策提供全面支持。

通过对手机销售可视化系统的研究，能够为企业在激烈的市场竞争中提供数据驱动的决策支持，推动销售业务的持续增长。预计未来该领域的研究将更加深入，随着技术的发展，数据可视化的应用场景将不断扩展。

1.3  主要研究内容

本文设计并实现了一款基于Python手机销售可视化系统，涵盖了手机销售可视化的各个主要功能，包括系统用户、手机信息管理、品牌销量管理、价格销量管理、系统管理、网站公告管理、资源管理等。主要实现以下几个模块的内容：

（1）数据采集：从多个渠道（如电商平台、市场调研机构等）收集手机销售数据，包括销售额、销量、用户评价、市场份额等多个维度。通过爬虫技术或API接口获取手机销售数据，定期更新数据集，确保数据时效性。

（2）数据预处理：对爬取到的数据进行清洗、整理与加工，确保数据的准确性与有效性，为后续分析提供基础。定义数据清洗流程，自动化处理部分常见的数据问题，如缺失值和异常值检测。

（3）数据分析：运用Python及其相关数据分析库（如Pandas）对销售数据进行深入分析，挖掘潜在的销售趋势、用户偏好、市场动态等信息。此模块即可以实现基本统计分析；也可以进行趋势分析，识别销售峰值及用户偏好变化。

（4）数据可视化：基于Matplotlib可视化库，将分析结果以图表形式呈现，便于直观理解与决策支持。

（5）系统集成与应用：构建一个用户友好的可视化系统，使用户能够通过简单的操作获取销售数据的实时分析与动态展示。

本系统采用Python 作为主要开发语言，因其丰富的库和框架，非常适合数据分析与可视化应用。Pandas用于数据处理和分析，包括数据的读取、清理、转换等操作。使用Matplotlib基础绘图库，可构建静态图表。Django框架用于后端搭建，轻量灵活，适合构建基于Web的可视化系统。采用MySQL存储销售数据的数据库系统，选择依据数据量与架构复杂度。在系统开发过程中，进行充分的单元测试和集成测试，以确保系统的各个功能模块正常运行。在系统上线后，根据用户反馈和使用情况，进行持续优化与维护。

2 相关技术介绍

2.1  爬虫技术

爬虫技术是指使用程序自动抓取互联网数据的过程。网络爬虫能够模拟用户访问网页，并提取所需的数据。常用的爬虫库有requests和BeautifulSoup，它们可以帮助用户获取网页内容并解析HTML结构。

爬虫技术的主要步骤包括：

发送请求：向目标网站发送HTTP请求，获取网页内容。

解析数据：使用解析库提取所需信息，比如商品名称、价格等。

存储数据：将提取的数据保存到本地数据库或文件中，便于后续分析。

遵循规则：遵循网站的robots.txt协议，避免对网站造成负担或被禁止访问。

2.2  Pandas简介

Pandas是一个强大的数据分析和操作库，特别适用于处理结构化数据。它提供了DataFrame和Series等数据结构，使数据处理变得更加简单高效。

Pandas的主要功能：

数据清洗：处理缺失数据、重复数据及数据格式转换。

数据分析：支持基本的统计操作和复杂的查询，方便数据分析师工作。

数据导入导出：能够方便地与多种格式（如CSV、Excel、数据库等）进行数据交互。

2.3  Matplotlib可视化库

Matplotlib是一个广泛使用的绘图库，适用于生成各种类型的图形和可视化效果。它提供了高度灵活的绘图功能，适合于从简单图表到复杂可视化的各种需求。

Matplotlib的主要特点：

多种图形类型：支持折线图、柱状图、散点图、饼图等多种类型的图形。

高度自定义：可调整图形的各个参数，定制自己的可视化效果。

与NumPy、Pandas兼容性强：可以直接从NumPy数组和Pandas DataFrame中进行绘制。

交互性：支持在Jupyter Notebook等环境中进行交互式绘图，提高用户体验。

2.4  Python语言

在手机销售可视化系统的开发中，使用到的关键技术是Python语言。Python作为一种高级、通用、解释型编程语言，具有简洁、易读、易学的特点，适合快速开发和易维护。在系统开发过程中，Python语言的灵活性和丰富的库能够快速实现各种功能模块，处理复杂业务逻辑，同时能够保证系统的稳定性和可扩展性。Python语言也具有较高的社区活跃度和开发资源，为系统的持续优化和升级提供了可靠的基础。通过使用Python语言，手机销售可视化系统能够快速、高效地实现各项功能需求，满足资产管理的核心要求。

2.5  Django框架

手机销售可视化系统的开发中采用了Django框架。Django是一个基于Python的高级Web应用程序框架，提供了许多开箱即用的功能和工具，包括强大的URL路由、模型-视图-模板（MVT）设计模式、自动化管理界面等。通过使用Django框架可以快速搭建稳定、安全、高效的Web应用程序，并且可以遵循最佳实践进行开发，提高开发效率和代码质量。Django框架还提供了丰富的第三方插件和社区支持，为系统的功能拓展和优化提供了便利。通过整合Django框架，手机销售可视化系统得以快速搭建，并具备良好的可维护性和扩展性，满足资产管理的复杂需求。

2.6  MVC模型

手机销售可视化系统采用MVC模型作为设计架构，将应用程序分为模型、视图和控制器三部分。模型处理数据逻辑，视图展示数据，控制器处理用户输入和业务逻辑，实现数据、展示和控制的分离，提高可维护性和可扩展性。模型与视图解耦使系统易修改，控制器分离业务逻辑和用户交互，降低耦合度，提高灵活性和可靠性。MVC模型使系统更易维护和更新，为手机销售可视化系统提供了良好的架构基础。

2.7  MySQL数据库

手机销售可视化系统的开发中采用了MySQL数据库作为数据存储平台。MySQL是一种流行的开源关系型数据库管理系统，具有稳定性高、性能优异、易用性强等特点，适合用于存储大量结构化数据。通过使用MySQL数据库，系统可以高效地存储和管理资产信息、出入库记录等关键数据，实现数据的安全性和可靠性。通过整合MySQL数据库，手机销售可视化系统能够实现数据的高效管理和快速检索，为资产管理提供可靠的数据支持。

2.8  本章小结

本章主要描述了开发手机销售可视化系统所使用的关键技术与开发环境，通过爬虫技术、Pandas、Matplotlib、Python、Django和MySQL等技术，确保系统开发的高效性和数据的准确性。

3 系统分析

系统分析是对系统开发的可行性进行研究，分析功能需求以确保系统满足用户期望。系统用例设计将明确定义系统与外部用户的交互场景，系统流程规划则细化系统内部功能流程，确保系统各模块协调工作。通过系统分析，可以建立清晰的系统框架，明确系统目标和功能，为系统开发和实施奠定基础。

3.1  可行性分析

3.1.1 技术可行性

采用Pyhton语言、Django框架和MySQL数据库构建手机销售可视化系统具有较高的可行性。Pyhton作为流行的编程语言，具有强大的生态系统和丰富的库支持，适合快速开发和易维护。Django框架提供了快速开发和强大功能，可加快系统搭建速度，而MySQL作为稳定可靠的数据库，能够满足系统的数据存储和管理需求，保证数据安全和稳定性。

3.1.2经济可行性

在经济可行性方面，采用开源技术栈搭建系统有助于降低开发成本，减少了软件许可费用。同时，手机销售可视化系统的建设和应用能够提高管理效率、优化资源配置，为用户带来长期效益和投资回报。

3.1.3社会可行性

在社会可行性方面，手机销售可视化系统的应用可以提高管理流程的透明度和效率，提升用户体验，为用户的挑选环境提供更好的服务。同时，系统的使用还能提高手机销售数据管理的智能化水平，推动数字化转型，为电商发展和竞争力提供支持。

因此，从技术、经济和社会方面来看，构建手机销售可视化系统具有较高的可行性，能够带来多方面的益处。

3.2  系统功能分析

3.2.1  功能性分析

手机销售可视化系统通过不同角色的功能模块，实现对手机销售数据的全面管理。注册用户和管理员各自的功能模块互相配合，共同构建了一个高效、透明的手机销售可视化体系。该手机销售可视化系统的设计旨在为普通用户提供便利的购物体验，同时为管理员提供强大的管理功能。通过合理的功能划分，可以确保系统操作的流畅性和数据的准确性，使得用户和管理员都能在各自的角色中高效管理。

注册用户端：

（1）首页：显示最新和热门的手机产品，以及提供促销活动和推荐产品的信息。

（2）网站公告：显示网站的最新公告，例如系统维护、版本更新等；用户可以查看历史公告。

（3）最新资讯：提供有关手机行业、科技新闻和产品评测的最新资讯；用户可以评论和分享资讯。

（4）手机信息：用户可以浏览和筛选手机信息（按品牌、价格、功能等）；系统提供详细的产品信息，包括规格、功能和用户评价。

（5）我的账户：用户可以编辑个人资料、设置偏好设置和修改登录密码。

（6）个人中心：用户在个人中心首页可以查看系统可视化统计图表；也可以管理收藏的产品和关注的资讯。

后台管理端：

（1）后台首页：显示系统的总体统计信息，如手机信息统计、品牌销量统计、价格销量统计等，提供数据概览和关键的性能指标。

（2）系统用户：管理用户账户，包括查看、编辑和删除用户信息。

（3）手机信息管理：可以手动添加、编辑和删除手机产品信息，也可以将爬取的数据一键导入。

（4）品牌销量管理：分析和报告各品牌的手机销量。可以手动添加、编辑和删除品牌销量信息，也可以将爬取的数据一键导入。

（5）价格销量管理：跟踪不同价格范围产品的销量表现；定期生成价格变动的历史记录和效果分析。

（6）系统管理：管理前台展示的轮播图画面信息。

（7）网站公告管理：发布、编辑和删除网站公告。

（8）资源管理：管理网站发布的最新资讯信息和资讯分类。

3.2.2  非功能性分析

非功能性分析旨在评估系统的非功能需求和性能要求。通过对性能、可靠性、安全性、可用性和扩展性等方面进行评估，确保平台能够满足用户和系统运行的要求。具体如下：

表3-1手机销售可视化系统非功能需求表

需求类型	描述
性能	系统应具有高性能，能够快速响应用户请求，保持稳定的性能水平，支持高并发访问和大规模数据处理。
可靠性	系统应具有高可靠性，确保系统稳定运行，防止系统故障和数据丢失，提供数据备份和恢复机制。
安全性	系统应具有高安全性，保护用户隐私信息和数据安全，采用加密传输技术、访问控制和身份验证机制。
可用性	系统应具有高可用性，保证系统全天候运行，最大限度减少系统故障和维护时间，提供灾备和故障转移功能。
易用性	系统应具有良好的易用性，用户界面设计友好，操作简单直观，提供清晰的指导和帮助文档。
可维护性	系统应具有良好的可维护性，易于维护和升级，提供模块化和结构化代码，方便开发人员进行维护和修改。
可扩展性	系统应具有良好的可扩展性，支持新增功能和模块的集成，具备良好的架构设计和扩展性能。

3.3  系统用例分析

系统用例分析是对系统中各个功能模块的用户需求和行为进行分析，以识别和描述不同的用户用例。通过系统用例分析，可以深入了解用户在平台上的操作流程和交互方式，为系统设计和开发提供指导，并确保平台能够满足用户的需求和期望。

（1）注册用户角色用例图如下图所示。

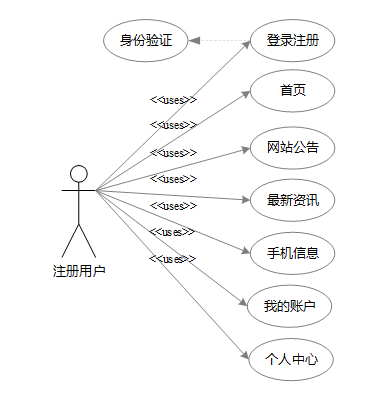

图3-1 注册用户角色用例图

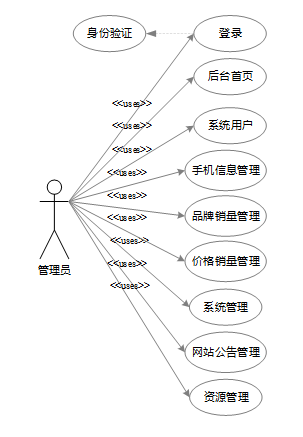

（2）管理员角色用例图如下图所示。

图3-2 管理员角色用例图

3.4系统流程分析

3.4.1程序操作流程

用户访问平台网站，可以选择进行注册或登录操作。注册成功后，用户可以使用注册的账号登录平台。登录后的用户可以进入系统功能界面，使用自己权限内的功能操作。程序操作流程图如下图所示。

图3-3 程序操作流程图

3.4.2登录流程

用户访问平台的网站，进入登录页面页面，入其用户名和密码，后端服务接收登录请求，验证用户提供的用户名和密码是否匹配数据库中存储的信息，验证通过即可登录成功。登录流程图如下图所示。

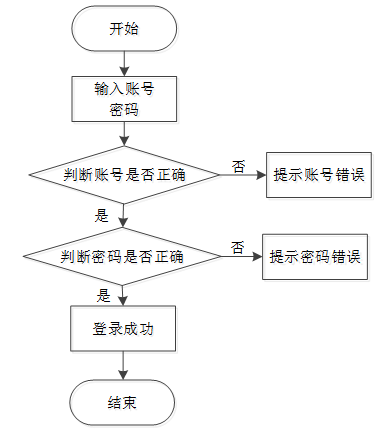

图3-4 登录流程图

3.4.3注册流程

未有账号的用户可进入注册界面进行注册操作，填写注册表格，包括用户名、密码、电子邮件等必要信息。后台系统验证并保存用户提交的信息。分配唯一用户标识符。注册成功后，用户可以使用账号密码进行登录。用户注册流程图如下图所示。

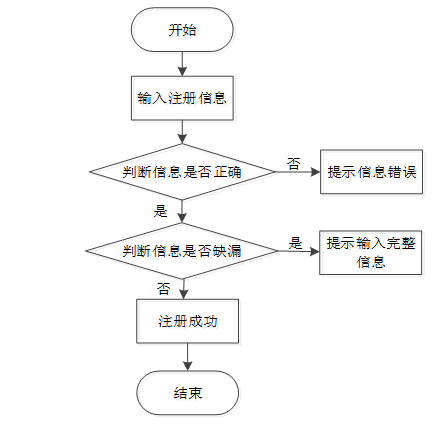

图3-5 注册流程图

3.5  本章小结

本章重点在对系统进行了可行性、功能需求、系统用例以及系统流程分析，旨在明确平台的功能要求。这些分析为系统的开发和测试提供了指导和标准，确保系统设计和实施符合用户需求。通过详细的分析，可以有效规划平台功能的实现方式，提供清晰的指引。同时，这些分析也有助于确保代码实现的质量和系统的稳定性，为系统的顺利上线和运行奠定基础。

4  系统总体设计

系统总体设计包括系统架构、数据库设计、用户界面设计等方面。通过三层架构模式，确保系统的可靠性和可扩展性。设计规范化的数据库结构，以存储和管理用户数据等信息。同时，注重用户界面的友好性和易用性，提供便捷的功能操作和良好的用户体验。总体设计的目标是实现一个稳定、安全、高效的系统，满足用户的需求。

4.1  系统架构设计

在系统架构设计中，我将确定系统的整体结构和组件之间的关系。这包括选择适当的架构风格，划分系统的层次结构，并定义各个模块的职责和交互方式。架构图如下图所示。

图4-1系统架构设计图

表示层（Presentation Layer）：负责与用户进行交互，将系统的功能和数据以易于理解和操作的方式展示给用户。通常包括用户界面、页面设计和用户输入验证等。

业务逻辑层（Business Logic Layer）：处理系统的核心业务逻辑，包括对用户请求的处理、业务规则的执行以及数据的处理和转换。它独立于表现层和数据层，实现了业务逻辑的封装和复用。

数据层（Data Layer）：负责数据的存储、访问和管理，包括数据库和持久化机制。数据层提供了对数据的增删改查操作，并与业务逻辑层进行交互，使系统能够有效地存储和检索数据。

这三个层次相互独立，通过明确的接口和协议进行通信，实现了系统的模块化和可扩展性。表现层负责将用户的请求传递给业务逻辑层，业务逻辑层处理请求并返回结果，最后数据层负责与数据库交互并提供数据支持。这种分层架构有助于实现系统的可维护性、灵活性和可测试性。

4.2  系统功能模块设计

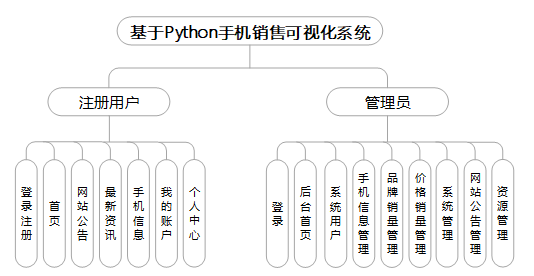

通过整体功能模块设计，我将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。具体的功能模块图如图4-2所示。

图4-2 系统功能模块图

4.3  数据库设计

数据库设计是系统开发中至关重要的一环，它涉及到数据的组织、存储和管理。在数据库设计中，我将根据系统的需求设计数据库的概念结构和逻辑结构，包括定义实体、属性、关系和约束等。

4.3.1  数据流程分析

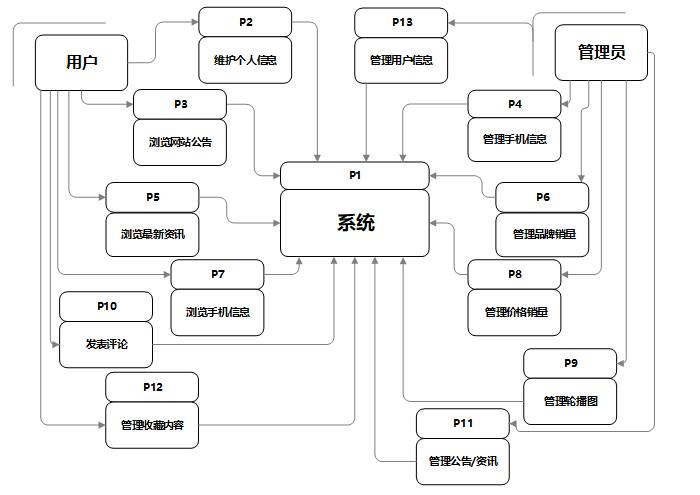

顶层数据流是指系统与外部实体之间的数据流动，描述了系统的整体数据流。在手机销售可视化系统中，顶层数据流包括维护人员录入手机信息、普通用户查看手机信息、提交申请信息、维护人员处理各类申请信息等。

系统的顶层数据流图如下图所示。

图4-3系统数据流图（顶层）

底层数据流程图是对顶层数据流程图的细化，系统的底层数据流图如下图所示。

图4-4系统数据流图（底层）

4.3.2  数据库概念结构设计

数据库概念结构设计主要涉及数据库的实体和实体之间的关系。通过实体-关系模型或者其他适当的模型，我将定义系统中涉及的各个实体以及它们之间的联系。下面我将罗列主要的实体属性图和系统E-R图。

手机销售可视化系统总体E-R图如下图所

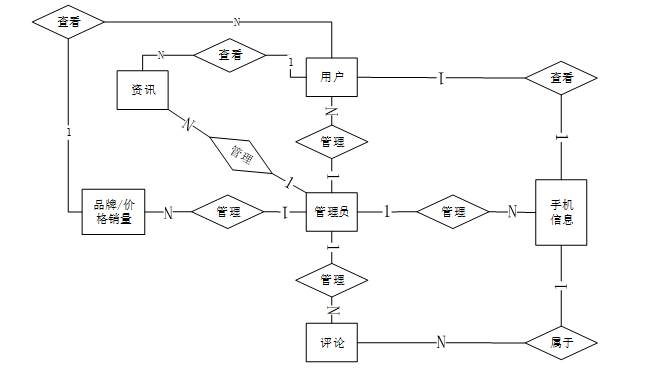

图4-5  总体E-R图

1. 注册用户实体属性如下图所示。

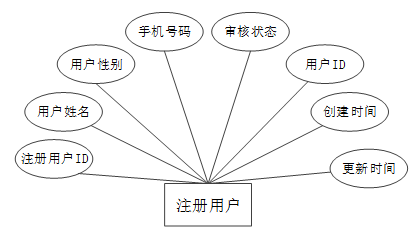

图4-6 注册用户实体属性图

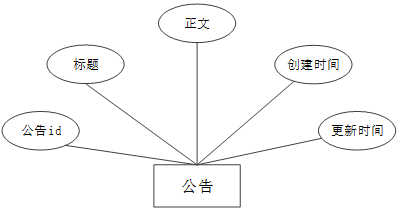

1. 公告实体属性如下图所示。

图4-7 公告实体属性图

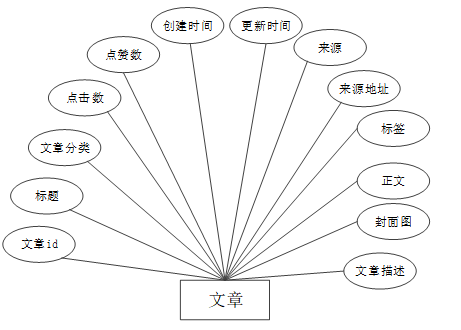

1. 文章实体属性如下图所示。

图4-8 文章实体属性图

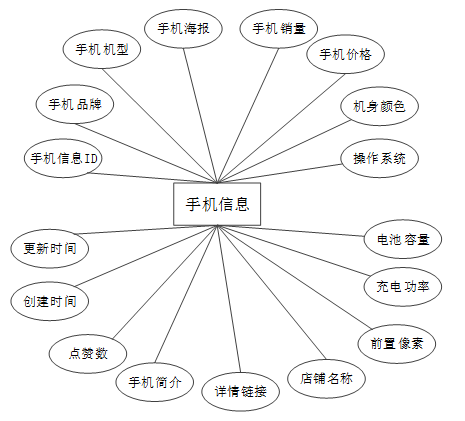

1. 手机信息实体属性如下图所示。

图4-9 手机信息实体属性图

1. 品牌销量实体属性如下图所示。

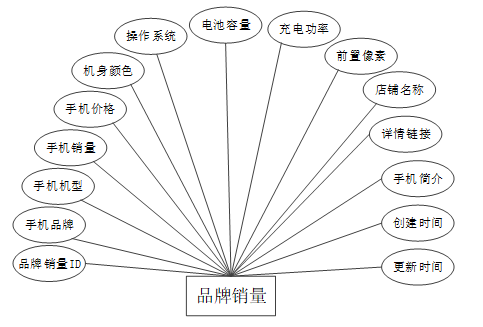

图4-10 品牌销量实体属性图

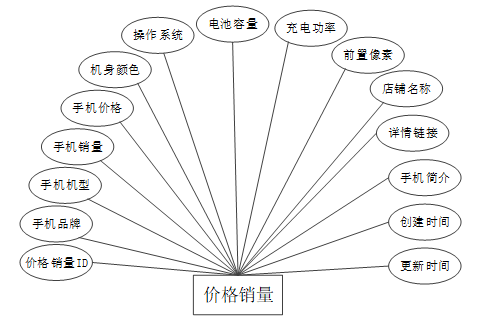

1. 价格销量实体属性如下图所示。

图4-11 价格销量体属性图

4.3.3  数据库逻辑结构设计

数据库逻辑结构设计则是在概念结构的基础上，进行具体的数据库表设计。我们将定义每个表的结构、字段和约束，并建立表与表之间的关系。

表registered_user (注册用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	registered_user_id	int	10	0	N	Y		注册用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	user_gender	varchar	64	0	Y	N		用户性别
4	phone_number	varchar	16	0	Y	N		手机号码
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	user_id	int	10	0	N	N	0	用户ID
7	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表text_message (手机信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	text_message_id	int	10	0	N	Y		手机信息ID
2	mobile_phone_brand	varchar	64	0	Y	N		手机品牌
3	mobile_phone_model	varchar	64	0	Y	N		手机机型
4	mobile_phone_poster	varchar	255	0	Y	N		手机海报
5	mobile_phone_sales	varchar	64	0	Y	N		手机销量
6	mobile_phone_prices	varchar	64	0	Y	N		手机价格
7	body_color	varchar	64	0	Y	N		机身颜色
8	operating_system	varchar	64	0	Y	N		操作系统
9	battery_capacity	varchar	64	0	Y	N		电池容量
10	charging_power	varchar	64	0	Y	N		充电功率
11	front_pixel	varchar	64	0	Y	N		前置像素
12	store_name	varchar	64	0	Y	N		店铺名称
13	details_link	varchar	255	0	Y	N		详情链接
14	mobile_phone_introduction	text	65535	0	Y	N		手机简介
15	praise_len	int	10	0	N	N	0	点赞数
16	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
17	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表brand_sales_volume (品牌销量)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	brand_sales_volume_id	int	10	0	N	Y		品牌销量ID
2	mobile_phone_brand	varchar	64	0	Y	N		手机品牌
3	mobile_phone_model	varchar	64	0	Y	N		手机机型
4	mobile_phone_sales	varchar	64	0	Y	N		手机销量
5	mobile_phone_prices	varchar	64	0	Y	N		手机价格
6	body_color	varchar	64	0	Y	N		机身颜色
7	operating_system	varchar	64	0	Y	N		操作系统
8	battery_capacity	varchar	64	0	Y	N		电池容量
9	charging_power	varchar	64	0	Y	N		充电功率
10	front_pixel	varchar	64	0	Y	N		前置像素
11	store_name	varchar	64	0	Y	N		店铺名称
12	details_link	varchar	255	0	Y	N		详情链接
13	mobile_phone_introduction	text	65535	0	Y	N		手机简介
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表price_and_sales_volume (价格销量)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	price_and_sales_volume_id	int	10	0	N	Y		价格销量ID
2	mobile_phone_brand	varchar	64	0	Y	N		手机品牌
3	mobile_phone_model	varchar	64	0	Y	N		手机机型
4	mobile_phone_sales	varchar	64	0	Y	N		手机销量
5	mobile_phone_prices	varchar	64	0	Y	N		手机价格
6	body_color	varchar	64	0	Y	N		机身颜色
7	operating_system	varchar	64	0	Y	N		操作系统
8	battery_capacity	varchar	64	0	Y	N		电池容量
9	charging_power	varchar	64	0	Y	N		充电功率
10	front_pixel	varchar	64	0	Y	N		前置像素
11	store_name	varchar	64	0	Y	N		店铺名称
12	details_link	varchar	255	0	Y	N		详情链接
13	mobile_phone_introduction	text	65535	0	Y	N		手机简介
14	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
15	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

4.4  本章小结

数据库设计是系统开发中的关键步骤，通过识别实体、建立关系、设计表结构、选择主键和索引等方式，确保数据存储和管理的有效性和一致性。同时，考虑安全性和性能优化，采用合适的规范化和反规范化技术，以提高系统的响应速度和用户体验。综合以上因素，数据库设计为系统的稳定运行和高效管理提供了基础支持。

5  系统详细设计与实现

系统关键模块设计与实现是系统开发中的核心任务。通过分析需求，设计和实现关键模块，确保系统功能的完整性和稳定性。在设计过程中，需要考虑模块之间的交互和数据流动，合理选择技术和框架，并进行测试和优化，以确保关键模块的高效运行和用户满意度。

5.1  用户功能模块

5.1.1  前台首页

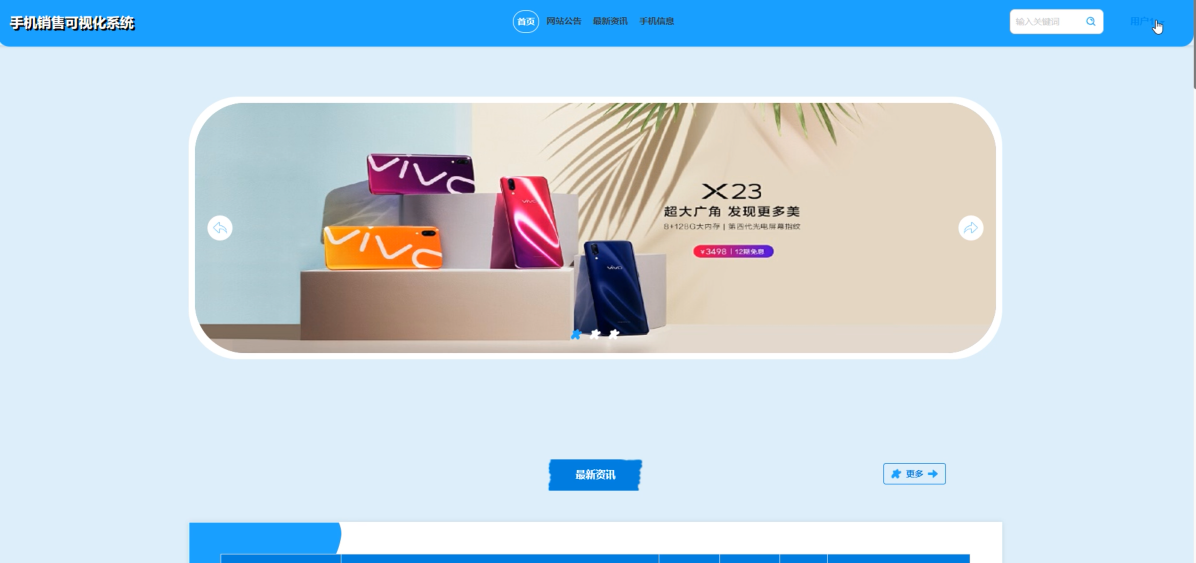

手机销售可视化系统的主界面设计如下所示：首先，用户进入系统时会看到一个导航栏，其中包括首页、网站公告、最新资讯、手机信息、我的账户、个人中心等菜单选项。再往下是轮播图，用于展示精选的系统活动或其他相关信息。这样的主界面设计提供了用户友好的导航和视觉体验，使用户能够快速了解系统的功能和内容，并进行相关操作和浏览。主界面展示如下图所示。

图5-1 前台首页界面图

前台首页关键代码如下：

WSGI_APPLICATION = "app.wsgi.application"

DATABASES = {

    "default": {

        "ENGINE": "django.db.backends.mysql",

        "NAME": "project93355",

        "USER": "root",

        "PASSWORD": "root",

        "HOST": "127.0.0.1",

        "PORT": "3306",

    }

}

5.1.2  用户注册

用户注册功能允许新用户创建账户，系统会收集基本信息如用户名、密码、邮箱和角色。注册过程包括填写表单、验证邮箱、设置初始密码和分配角色。管理员可以审核和激活新账户，确保用户信息的准确性和系统安全性。其界面展示如下图所示。

图5-2 用户注册界面图

用户注册的关键代码如下：

   def Register(self, ctx):

        print("===================注册=====================")

        userService = service_select("user")

        body = ctx.body

        if "username" not in body and body["username"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名不能为空",

                }

            }, ensure_ascii=False))

        if "user_group" not in body and body["user_group"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户组不能为空",

                }

            }, ensure_ascii=False))

        if "password" not in body and body["password"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "密码不能为空",

                }

            }, ensure_ascii=False))

        post_param = body

        post_param['nickname'] = body["nickname"] or ""

        post_param['password'] = md5hash(body["password"])

        obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

        if obj:

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名已存在",

                }

            }, ensure_ascii=False))

        ret = {

            "error": {

                "code": 70000,

                "message": "注册失败",

            }

        }

        bl = userService.Add(post_param)

        if bl:

            ret = {

                "result": {

                    "bl": True,

                    "message": "注册成功"

                }

            }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

5.1.3  用户登录

用户登录功能允许已注册用户访问系统。用户通过输入用户名和密码进行身份验证，系统对凭据进行比对，成功后进入个人后台首页。登录过程包括输入凭据、验证身份、设置会话状态，并提供忘记密码功能，以确保用户账户的安全性和便捷性。其界面如下图所示。

图5-3登录界面图

用户登录的关键代码如下：

 def Login(self, ctx):

        print("===================登录=====================")

        ret = {

            "error": {

                "code": 70000,

                "message": "账户不存在",

            }

        }

        body = ctx.body

        password = md5hash(body["password"]) or ""

        obj = service_select("user").Get_obj(

            {"username": body["username"]}, {"like": False}

        )

        if obj:

            user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

            if user_group and user_group['source_table'] != '':

                user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']},                                                                       {"like": False})

                if user_obj['examine_state'] == '未通过':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未通过审核",

                        }

                    }

                    return ret

                if user_obj['examine_state'] == '未审核':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未审核",

                        }

                    }

                    return ret

            if obj["state"] == 1:

                if obj["password"] == password:

                    timeout = timezone.now()

                    timestamp = int(time.mktime(timeout.timetuple())) * 1000

                    token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

                    ctx.request.session[token] = obj["user_id"]

                    service_select("access_token").Add(

                        {"token": token, "user_id": obj["user_id"]}

5.1.4  网站公告

网站公告主要展示后端发布的网站公告信息，其界面如下图所示。

图5-4 网站公告界面图

5.1.5  最新资讯

最新资讯功能模块主要为用户提供后台发布的最新资讯。用户可查看所的最新资讯信息详情，支持局部搜索，可进行发布评论内容操作，并可进行点赞、收藏。

图5-5最新资讯界面图

5.1.6  手机信息

手机信息模块是系统中主要的模块，主要用于用户在平台上浏览用户的手机信息。普通用户可查看发布的所有手机信息详情，支持手机品牌、手机机型和店铺名称排序搜索，可进行点赞、收藏和评论。其手机信息界面如下图所示。

图5-6 手机信息界面图

查询手机信息关键代码如下：

 def Get_list(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

if "page" in query:

config_plus["page"] = query.pop("page")

if "size" in query:

config_plus["size"] = query.pop("size")

if "orderby" in query:

config_plus["orderby"] = query.pop("orderby")

if "like" in query:

config_plus["like"] = query.pop("like")

if "groupby" in query:

config_plus["groupby"] = query.pop("groupby")

count = self.service.Count(query)

lst = []

if self.service.error:

return {"error": self.service.error}

elif count:

lst = self.service.Get_list(query,

obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

self.interact_list(ctx, lst)

return {"result": {"list": lst, "count": count}}

5.1.7  个人中心

注册用户可对自己的个人首页、收藏等信息进行管控和查阅信息详情。例如，可在个人首页修改个人资料；可查看和删除自己收藏的信息。其界面如下图所示。

图5-7 个人中心界面图

5.2  后台管理功能模块

5.2.1  系统用户

管理员管理用户信息、权限和行为。用户管理包括用户注册、登录、身份验证、权限控制、用户信息修改等操作。管理员可以查看和编辑用户信息，重置密码，激活或停用账户等。通过用户管理，系统可以确保数据安全性和用户身份真实性，同时实现个性化服务和定制化推荐。良好的用户管理设计能够简化用户操作流程，提高系统安全性和用户满意度，同时为系统运营提供有效支持。其界面如下图所示。

图5-8 系统用户界面图

添加新系统用户的关键代码如下：

  def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.2.2  手机信息管理

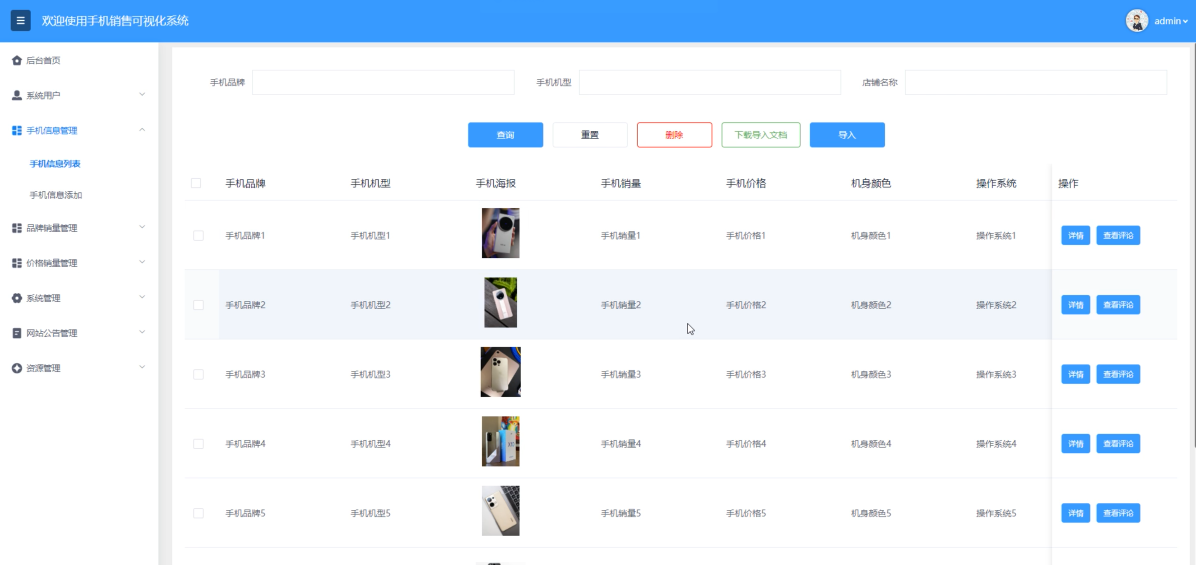

管理员对系统中展示的手机信息进行全面管理。管理过程包括添加新的手机信息、编辑现有手机信息、更新手机信息状态以及管理用户评论信息等。管理员可以查看手机的详细信息，确保手机信息的准确性和及时更新。也支持将爬取的数据一键导入，此功能提升了手机销售可视化的效率和整体监控能力。其界面如下图所示。

图5-9 手机信息管理界面图

修改手机信息关键代码如下：

def Set(self, ctx):

error = self.Set_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("set_before", ctx, None)

if error["code"]:

return {"error": error}

query = ctx.query

if 'page' in query.keys():

del ctx.query['page']

if 'size' in query.keys():

del ctx.query['size']

if 'orderby' in query.keys():

del ctx.query['orderby']

result = self.service.Set(ctx.query, ctx.body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Set_after(ctx, result)

if res:

result = res

res = self.Events("set_after", ctx, result)

if res:

result = res

return {"result": result}

5.2.3 系统管理

管理人员在“系统管理”这一菜单下是可以对手机销售可视化系统内的轮播图进行添加修改的。系统轮播图管理页面设计如下图所示。

图5-10 系统轮播图管理页面设计

6  系统测试

6.1  系统测试目的

手机销售可视化系统测试的主要目的是确保系统功能正常、性能稳定、安全可靠。测试旨在验证系统各项功能是否按照需求规格书要求正常工作，检查系统的易用性和用户体验，确保用户能够顺利完成各项操作。此外，系统测试还旨在评估系统的性能指标，包括响应时间、并发能力等，以保证系统在高负载情况下仍能正常运行。另外，安全测试也是重要的一部分，确保系统能够有效防范各类安全威胁和攻击。通过全面的系统测试，可以保障手机销售可视化系统的稳定性、可靠性和安全性。

6.2  功能测试用例

  系统测试旨在检验系统功能是否正常工作。通过功能测试用例的执行，可以有效评估系统功能的正确性、完整性和稳定性，帮助发现和解决潜在的功能缺陷，确保系统能够按照预期功能正常运行。功能测试用例包括用户注册、用户登录、园林录入、园林申请、申请审核等。

表6-1 注册功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC001	用户注册	输入有效的用户名、密码、邮箱和角色信息	注册成功，用户账户创建并收到验证邮件
TC002	用户注册	输入已有用户名	注册失败，提示用户名已存在

表6-2 登录功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC003	用户登录	输入正确的用户名和密码	登录成功，进入用户后台首页
TC004	用户登录	输入错误的用户名或密码	登录失败，提示用户名或密码错误
TC005	用户登录	输入注册邮箱，使用忘记密码功能	提示发送重置密码链接到邮箱

表6-3 品牌销量添加功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC006	品牌销量添加	管理员填写完整的品牌销量信息添加	品牌销量信息添加成功，生成唯一品牌销量ID
TC007	品牌销量添加	管理员添加品牌销量信息时缺少必要信息	品牌销量信息添加失败，提示补充必要信息

表6-4 手机信息发布功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC008	手机信息发布	管理员选择所需发布的手机信息并填写信息，提交发布内容	提交成功，生成手机信息记录并展示在前台
TC009	手机信息发布	管理员填写手机信息时缺少必要信息	提交失败，提示补充手机信息发布信息

表6-5 发表评论功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC010	发表评论	注册用户查看资讯/手机信息详情并发表评论	评论成功，评论区更新新发表的评论
TC011	发表评论	注册用户查看资讯/手机信息详情并发表不当评论	评论未成功，显示发布失败，请修改评论内容

6.3  测试结果

在本次测试中，我们对用户注册、用户登录、品牌销量添加、手机信息发布和发布评论等功能进行了详细测试。测试结果显示，用户注册功能在输入有效信息时能够成功创建账户并发送验证邮件，而在输入已有用户名时则提示用户名已存在。用户登录功能在输入正确凭据时能成功登录，在输入错误凭据时会提示错误信息。品牌销量添加功能在填写完整信息时能够成功录入品牌销量信息，而在缺少必要信息时则提示补充信息。手机信息发布功能能够生成手机信息并展示在前台。发表评论功能能正确更新评论状态，确保手机销售可视化流程的正常运作。总体而言，所有测试用例均达到预期效果，系统功能表现稳定。

结  论

在本研究中，我成功构建了一个手机销售可视化系统，实现了丰富的功能如系统用户、手机信息管理、品牌销量管理、价格销量管理、系统管理、网站公告管理、资源管理等。系统运用了Pyhton语言的灵活性、Django框架的快速开发特性和MySQL数据库的稳定性，为手机销售可视化提供了可靠的支持。通过系统的设计和实现，提高了手机销售可视化的效率和用户体验，为电商运营和数据管理提供了便捷、高效的解决方案。

在系统的设计和开发过程中，需要进一步加强对用户体验和界面设计的重视，提升系统的易用性和美观性，以增强用户对系统的吸引力和满意度。此外，对异常情况和错误处理的完善也是需要加强的地方，确保系统的稳定性和安全性。在未来的改进中，可以考虑引入更多的数据分析和报告功能，以帮助管理员更好地了解手机销售可视化情况，提高决策的科学性和准确性。同时，加强系统的扩展性和可维护性，以应对未来园林发展和功能拓展的需求。

总的来说，通过本次研究，我成功搭建了一套基于Python手机销售可视化系统，实现了丰富的功能并取得了一定的成果。在未来的发展中，将继续优化系统功能和用户体验，不断提升系统的性能和稳定性，为手机销售可视化系统的长期发展和用户需求提供更好的服务和支持。
