ORCAD等EDA自带DRC检查局限性

在设计原理图的时候，DRC（Design Rule Check）检查本质上是几何与拓扑正确性检查，对一些逻辑，功能的无法做到检查。

使用chatgpt做原理图检查

1、生成一个简单的原理图

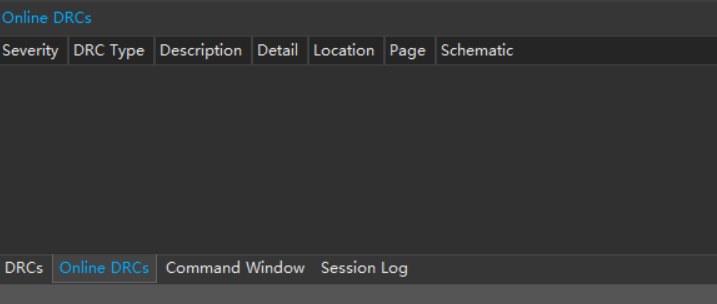

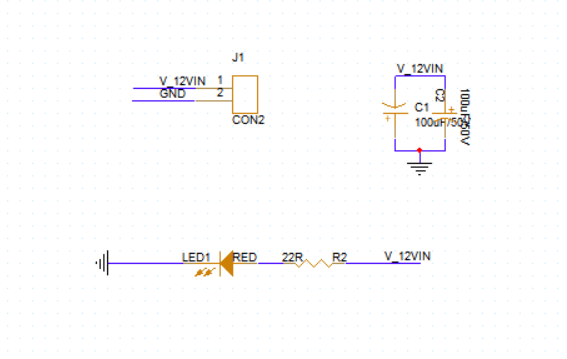

这是一个简单的原理图，故意把一个由极性的电容画反，同时LED的限流电阻值也故意设定的很小，这种情况使用DRC检查是检查不出错误的
在这里插入图片描述
在这里插入图片描述

2、生成AI可以识别的网表

通过Tools-creste netlis生成网表，网表三个文件：pstxnet 是电气连接关系文件，pstxprt 是器件实例与属性文件，pstchip 是器件引脚与符号定义文件。将其打开为文本，然后喂给Chatgpt
生成的网表文件生成的网表文件

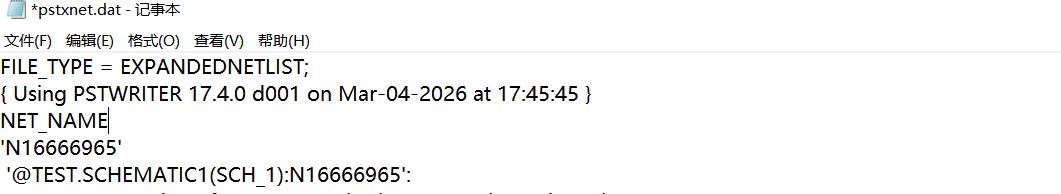

在这里插入图片描述打开为文本
在这里插入图片描述

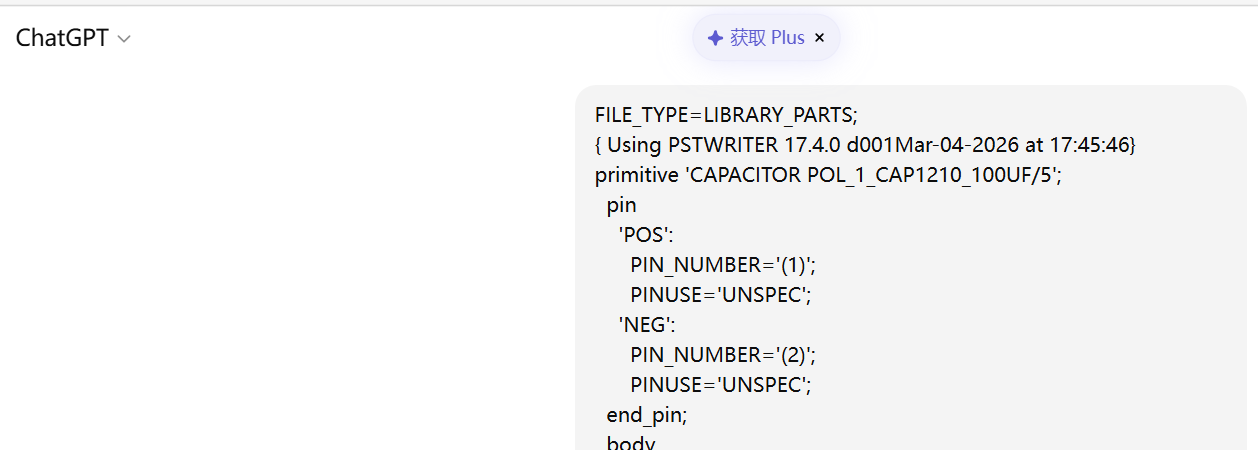

喂给CHATGPT

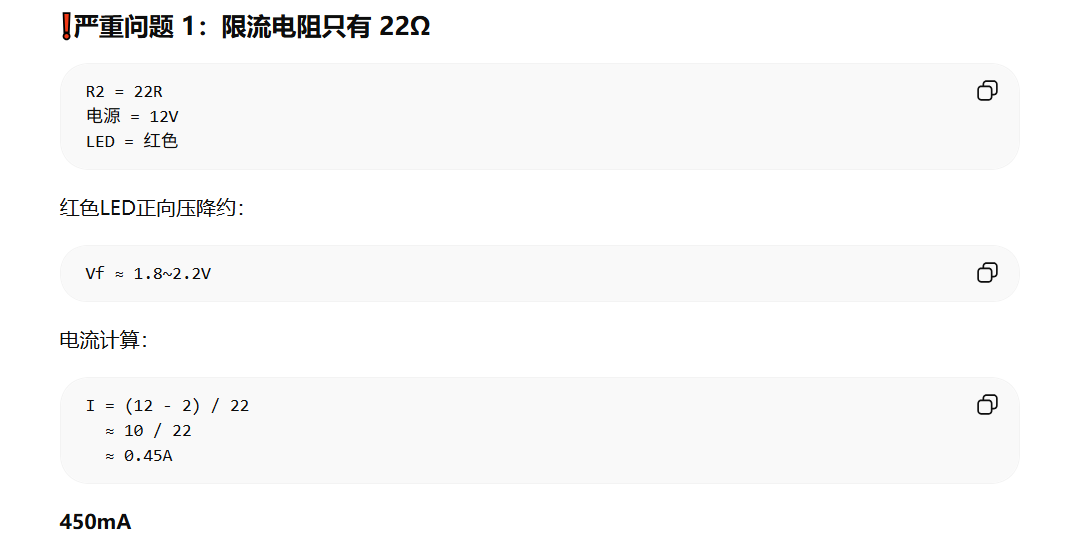

这样AI就能发现原理图中存在的问题：
替代文本
1sa

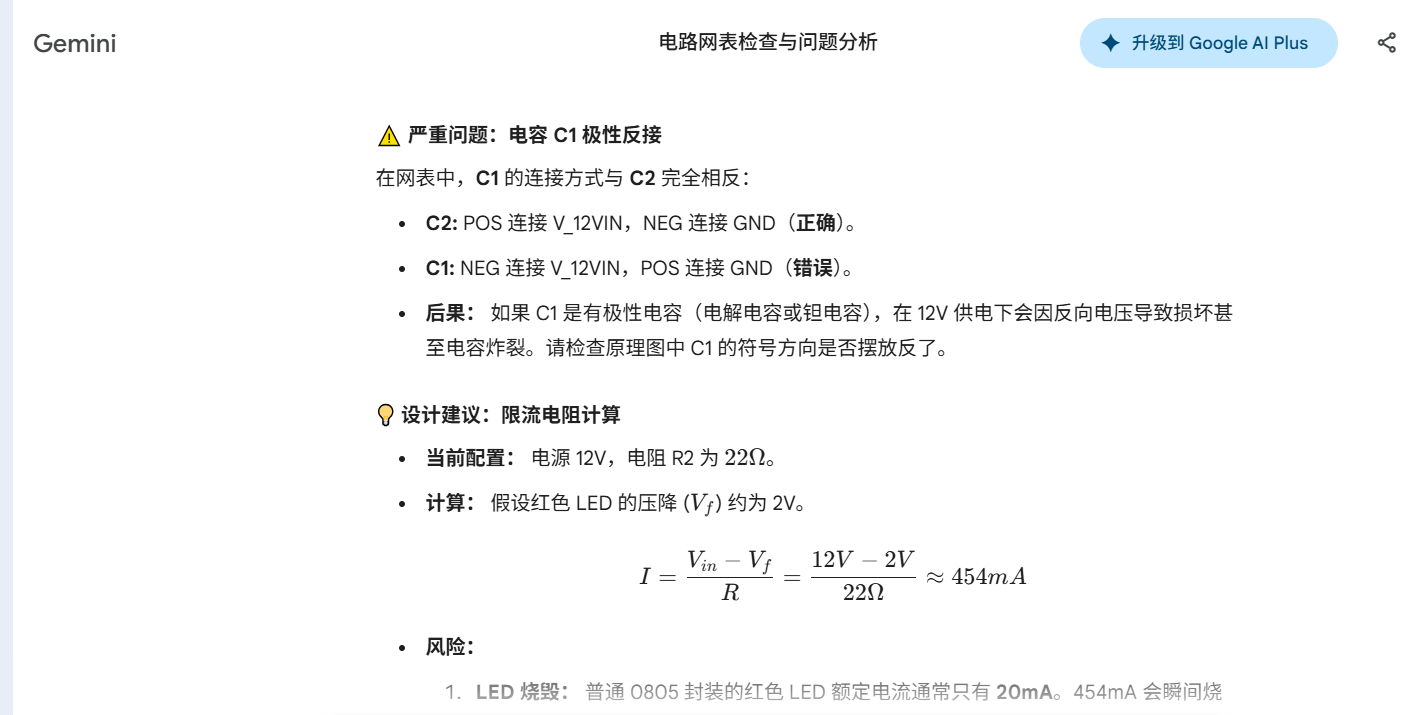

3、其他AI也可识别网表

在这里插入图片描述
