1 地图效果展示

2 地图实现

2.1 安装echarts

pnpm install echarts --save  //安装

import * as echarts from "echarts";   //引入

2.2 创建项目结构

 首先需要创建好项目结构，这里map文件夹下新建一个vue和json文件（后面会用到，用来存放地图JSON数据）

vue文件中放置渲染地图的容器

<template>

  <!-- 放置地图容器 -->

  <div class="map"></div>

</template>

2.3 获取GeoJSON数据

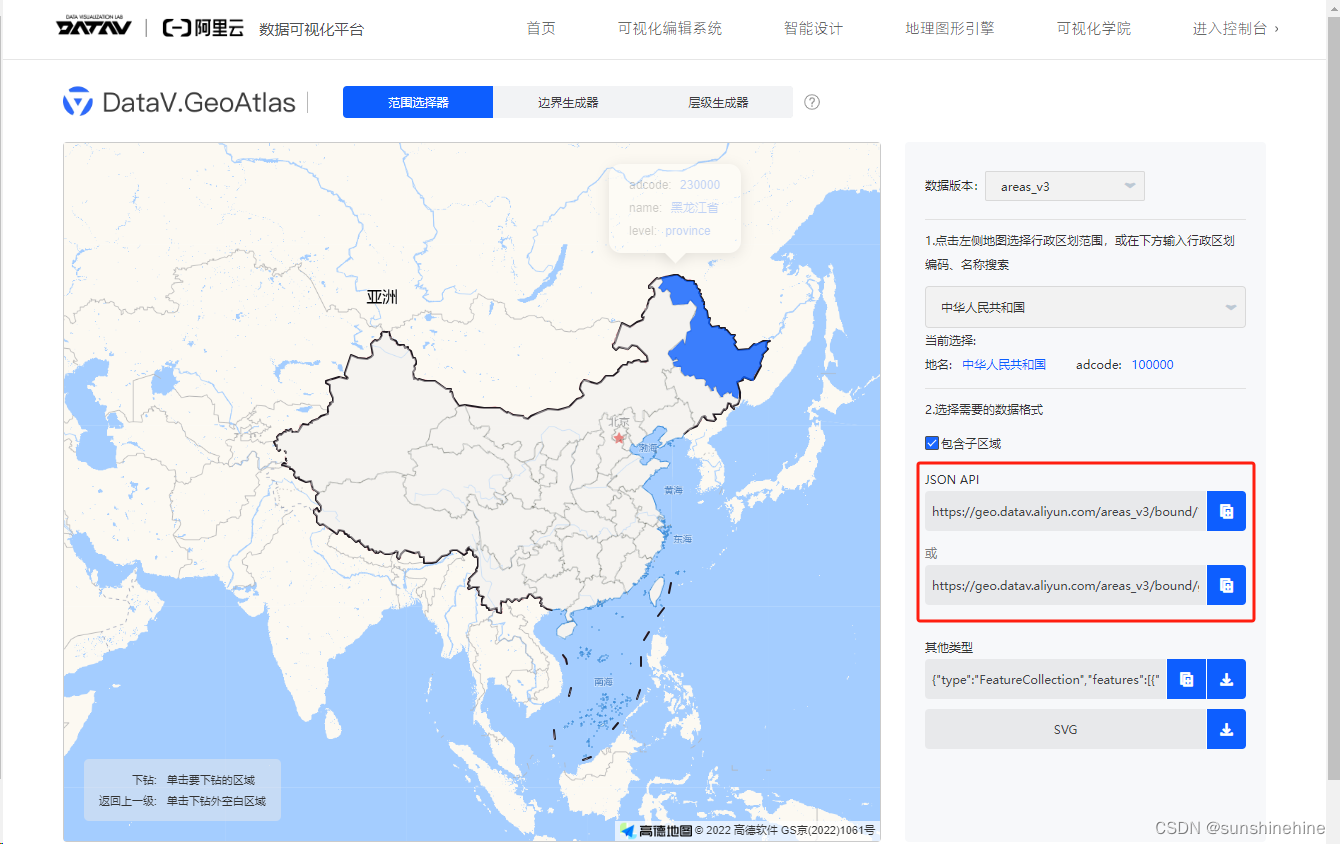

DataV.GeoAtlas地理小工具系列由阿里云DataV数据可视化团队出品，多年深耕数据可视化领域，数据大屏业务开拓者和领航者。致力用震撼而清晰的视觉语言，让更多人读懂大数据，受惠数据驱动的决策方式。http://datav.aliyun.com/portal/school/atlas/area_selector

左侧是地图，右侧是JSON数据路径，点击可以获取对应省市数据，这里我获取的是整个中国地图数据，点击右侧链接地址复制到浏览器打开，浏览器打开后全选复制放入自己项目的json文件中，并在地图文件中引用。

// 引入中国地图json数据

import chinaJSON from "./china.json";

2.4 注册展示地图

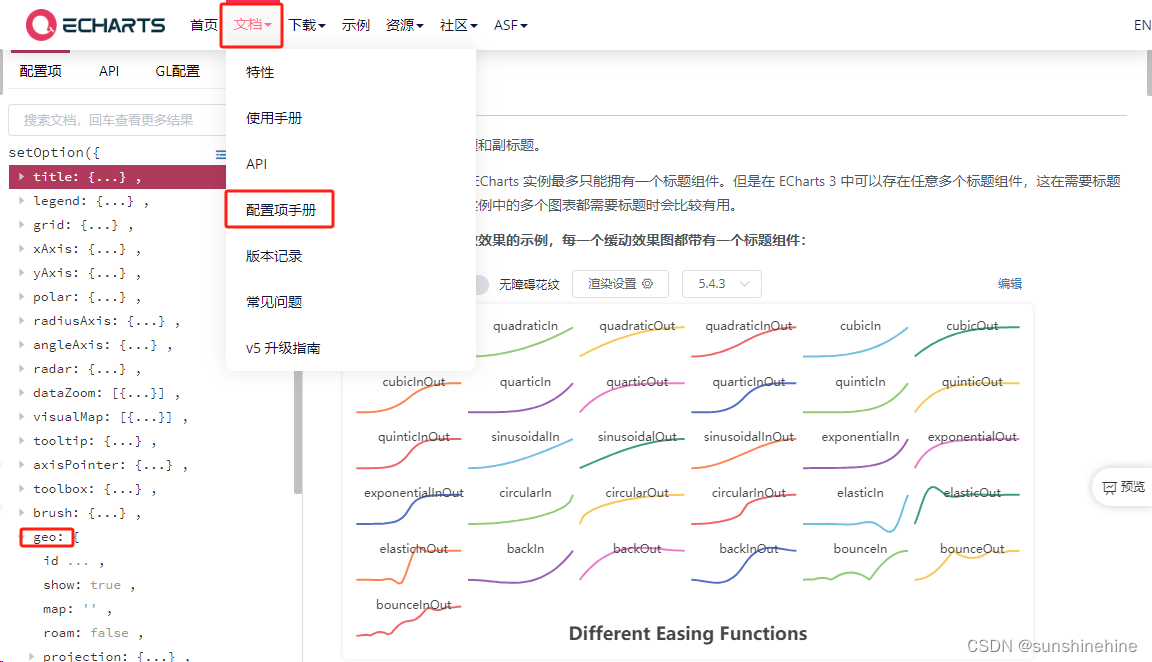

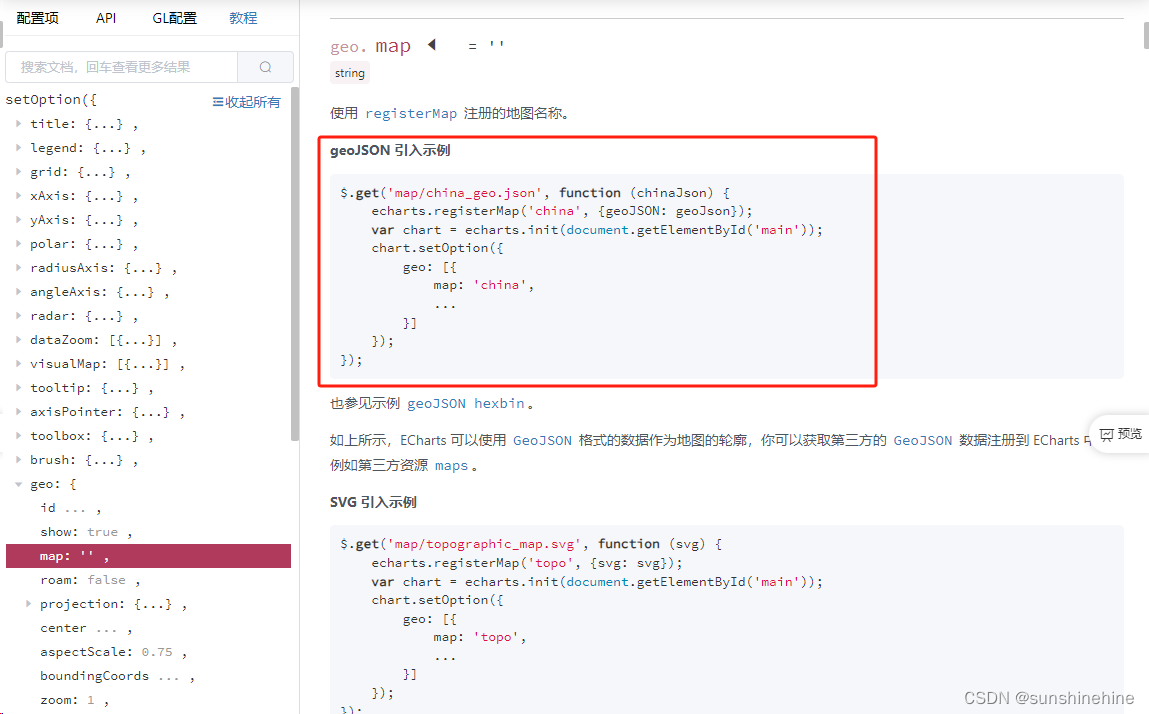

参考echarts官网文档Documentation - Apache ECharts

使用registerMap方法，参数分别是地图名和JSON数据

完整代码

<template>
  <!-- 放置地图容器 -->
  <div class="map" ref="map"></div>
</template>

<script setup lang="ts">
import { ref, onMounted } from "vue";

// 引入echarts
import * as echarts from "echarts";

// 引入中国地图json数据
import chinaJSON from "./china.json";

// 获取地图DOM元素
let map = ref();

// 注册中国地图
echarts.registerMap("china", chinaJSON as any);
onMounted(() => {
  let myMap = echarts.init(map.value);
  //设置配置项
  myMap.setOption({
    geo: {
    // 是上面注册时的名字哦，registerMap（'名字保持一致'）
      map: "china",
    },
  });
});
</script>

<style scoped lang="scss"></style>

会得到效果图如下所示，后面主要是对地图样式和另外一些功能的设置。

2.5 设置地图样式

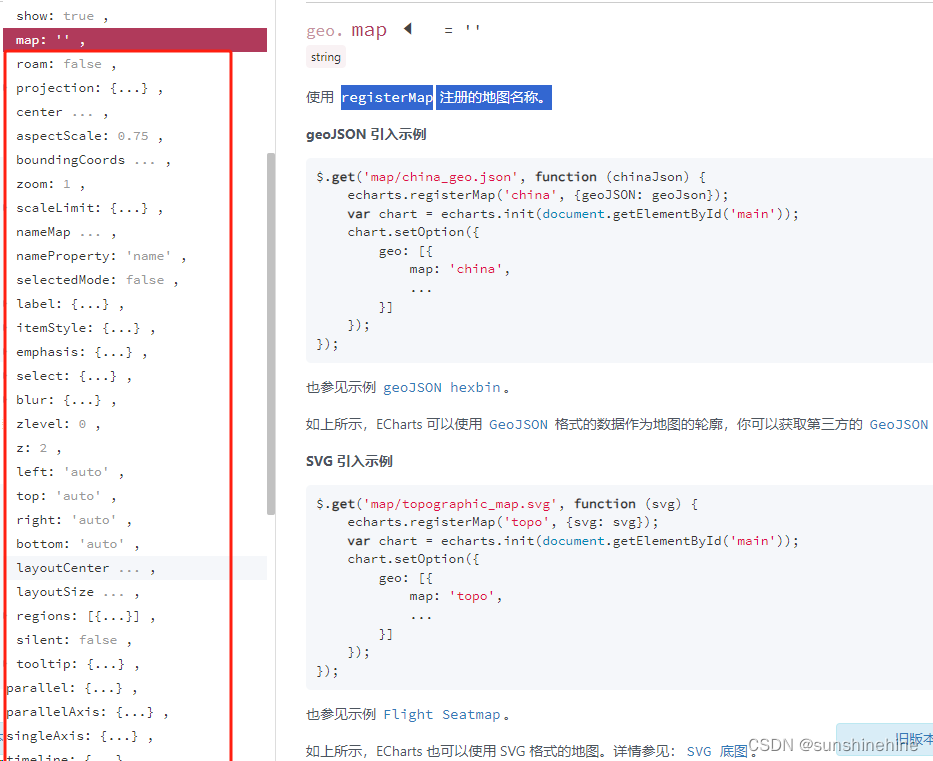

红色框中均是地图的配置项，可根据项目需求使用，通过查阅配置项手册完善地图信息，在setOption中配置即可。

2.6 完整地图代码

<template>
  <!-- 放置地图容器 -->
  <div class="map" ref="map"></div>
</template>

<script setup lang="ts">
import { ref, onMounted } from "vue";

// 引入echarts
import * as echarts from "echarts";

// 引入中国地图json数据
import chinaJSON from "./china.json";

// 获取地图DOM元素
let map = ref();

// 注册中国地图
echarts.registerMap("china", chinaJSON as any);
onMounted(() => {
  let myMap = echarts.init(map.value);
  //设置配置项
  myMap.setOption({
    geo: {
      map: "china",
      roam: true, //鼠标缩放
      //地图位置
      left: 40,
      top: 80,
      bottom: 20,
      right: 20,
      // 地图文字设置
      label: {
        show: true,
        color: "white",
        fontSize: 14,
      },
      itemStyle: {
        color:
          // 线性渐变，前四个参数分别是 x0, y0, x2, y2, 范围从 0 - 1，相当于在图形包围盒中的百分比，如果 globalCoord 为 `true`，则该四个值是绝对的像素位置
          {
            type: "linear",
            x: 0,
            y: 0,
            x2: 0,
            y2: 1,
            // 渐变效果
            colorStops: [
              {
                offset: 0,
                color: "#022960", // 0% 处的颜色
              },
              {
                offset: 1,
                color: "#023481", // 100% 处的颜色
              },
            ],
            global: false, // 缺省为 false
          },
        // 边框设置样式
        borderColor: "#179FCB",
        shadowColor: "rgba(23,159,203, 0.5)",
        shadowBlur: 17,
      },
      //   地图高亮效果
      emphasis: {
        itemStyle: {
          color: "#1369CD",
        },
        label: {
          color: "#82B9F8",
        },
      },
    },
    series: [
      // 添加航线
      {
        type: "lines",
        // 动画特效设置
        effect: {
          show: true,
          // 飞线标记图形
          // symbol:'arrow',
          // 下面使用的是小飞机图标
          symbol:
            "path://M1705.06,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705.06,1318.313z",
          //飞机的速度  这里是s单位
          period: 6,
          trailLength: 0,
          // 飞机大小
          symbolSize: 16,
          color: "#ff8800",
        },
        data: [
          {
            coords: [
              // 模拟数据
              [116.405285, 39.904989], //终点  北京
              [119.306239, 26.075302], //起点  福建
            ],
            // 统一的样式设置
            lineStyle: {
              color: "white",
              type: "dashed", //设置虚线
              curveness: 0.1, // 弯曲度
            },
          },
        ],
      },
    //   给航线起始点添加效果
      {
        type: "effectScatter",//涟漪特效动画的散点（气泡）图
        coordinateSystem: "geo",
        zlevel: 2,
        //涟漪特效相关配置
        rippleEffect: {
          //涟漪特效
          period: 4, //动画时间，值越小速度越快
          brushType: "stroke", //波纹绘制方式 stroke, fill
          scale: 4, //波纹圆环最大限制，值越大波纹越大
        },
        label: {
          normal: {
            show: false,
            position: "right", //显示位置
            offset: [5, 0], //偏移设置
          },
        },
        symbol: "circle",
        symbolSize: 10,
        itemStyle: {
          normal: {
            // 设置圆环颜色
            color: "#E0C896",
          },
        },
        data: [{
            // name:'北京',
            value:[116.405285, 39.904989]
        }],
      },
      //终点
    {
        type: 'effectScatter',
        coordinateSystem: 'geo',
        zlevel: 2,
        rippleEffect: {
            period: 4,
            brushType: 'stroke',
            scale: 4
        },
        label: {
            normal: {
                show: false,
                position: 'right', //显示位置
                offset: [5, 0], //偏移设置
                formatter: '', //圆环显示文字
            },
            emphasis: {
                show: true
            }
        },
        symbol: 'circle',
        symbolSize: 10,
        itemStyle: {
            normal: {
            // 设置圆环颜色
                color: '#63FF00',
            }
        },
        data: [{
            // name:'福建',
            value:[119.306239, 26.075302]
        }],
    }
    ],
  });
});
</script>

<style scoped lang="scss"></style>
