Android ConstraintLayout是谷歌推出替代PrecentLayout的组件。支持相对布局、线性布局、帧布局，笔者看来更像是FrameLayout 、LinearLayout、RelativeLayout三者的结合体，并且比这三者更强大的是实现了百分比布局，大家都知道安卓碎片严重，使用百分比适配，那么将彻底解决适配问题。

使用小技巧：

Q：在约束布局中，wrap_content与0dp的区别：

A：

wrap_content：以内容的长度为准，一些比例属性会失效。

0dp：以控件的长度为准。

场景示例：

TextView显示文字内容，左边标题，右边是时间。

如果是wrap_content，左边标题过长，会覆盖到时间上方。

看懂了吧，所以在使用需要注意啦。

比如：以上场景，或者DimensionRatio，或者Percent等属性时。



Q：为什么约束布局刷新UI会卡顿

A：因为锚点没有设置完整，导致整个布局重新计算。

场景示例：

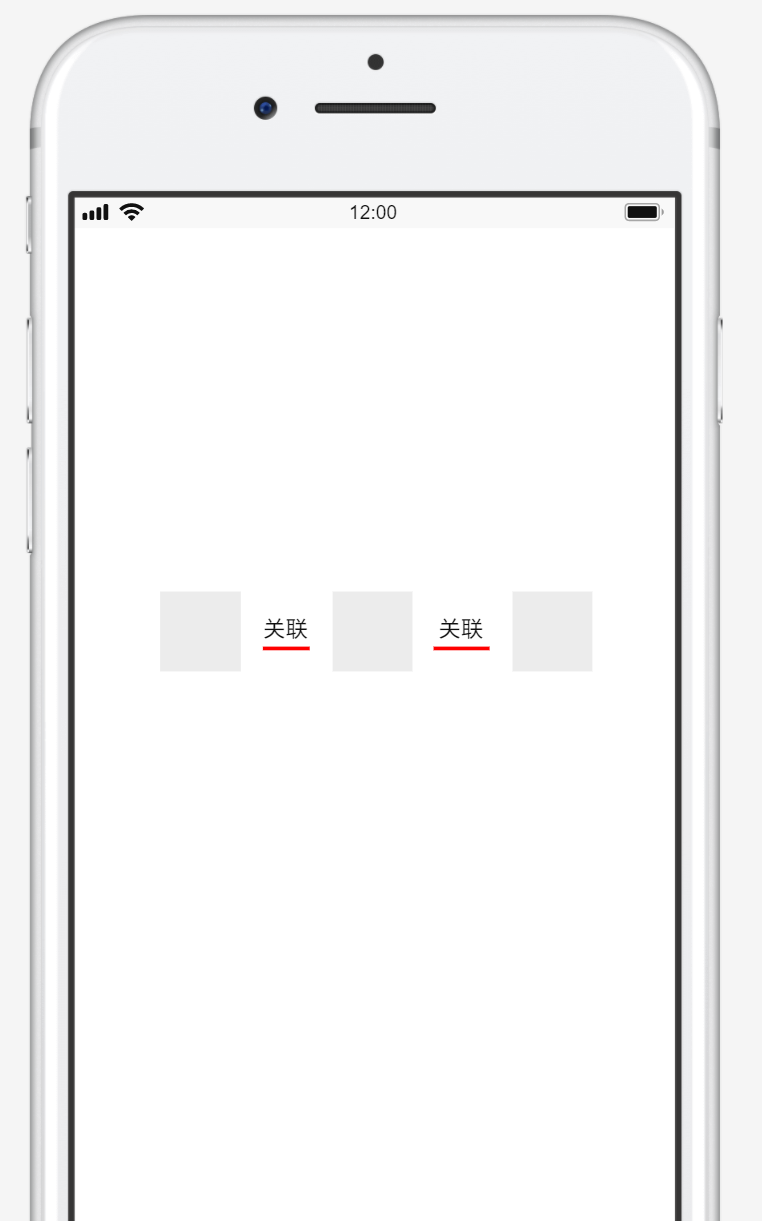

如果多个View左右关联，而两边不关联，就会造成整个布局重新计算绘制，造成UI卡顿。

将左右锚点加上之后，即可避免这种情况发生

-----------------

百分比布局请滑到底部食用



本文将教会你如何使用此控件。

一、当作RelativeLayout使用

布局的逻辑是相同的，都是相对于某个View的上下左右方向。

layout_constraintLeft_toLeftOf：当前View左边在某个View的左边，可以是parent与某个View的ID

layout_constraintLeft_toRightOf：当前View左边在某个View的右边，可以是parent与某个View的ID

那如果这两种属性都加上，那么当前View就应该是父View左右居中的，看效果

layout_constraintRight_toRightOf：当前Viewr的右边在某个View的右边，可以是parent与某个View的ID

layout_constraintRight_toLeftOf：当前Viewr的右边在某个View的左边，可以是parent与某个View的ID

layout_constraintBottom_toBottomOf：当前Viewr的下边在某个View的下边，可以是parent与某个View的ID

layout_constraintBottom_toTopOf：当前Viewr的下边在某个View的上边，可以是parent与某个View的ID

layout_constraintTop_toTopOf：当前Viewr的上边在某个View的上边，可以是parent与某个View的ID

layout_constraintTop_toBottomOf：当前Viewr的上边在某个View的下边，可以是parent与某个View的ID

许多时候我们需要让子View与父View长度相同，只需要将layout_width或者layout_height设为0dp，让子View没有长度。这样便可以随着父View进入拉伸了

下面我们来实现一个常用的底部导航栏，5个导航栏

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/tab0"
        android:layout_width="0dp"
        android:layout_height="50dp"
        android:background="@color/colorPrimary"
        android:gravity="center"
        android:text="tab1"
        android:textColor="@color/colorWhite"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@+id/tab1" />

    <TextView
        android:id="@+id/tab1"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:gravity="center"
        android:text="tab2"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/tab0"
        app:layout_constraintRight_toLeftOf="@+id/tab2"
        app:layout_constraintTop_toTopOf="@+id/tab0" />

    <TextView
        android:id="@+id/tab2"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/colorAccent"
        android:gravity="center"
        android:text="tab3"
        android:textColor="@color/colorWhite"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/tab1"
        app:layout_constraintRight_toLeftOf="@id/tab3"
        app:layout_constraintTop_toTopOf="@+id/tab0" />

    <TextView
        android:id="@+id/tab3"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:gravity="center"
        android:text="tab4"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/tab2"
        app:layout_constraintRight_toLeftOf="@+id/tab4"
        app:layout_constraintTop_toTopOf="@+id/tab0" />

    <TextView
        android:id="@+id/tab4"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/colorHoloOrangeLight"
        android:gravity="center"
        android:text="tab5"
        android:textColor="@color/colorWhite"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toRightOf="@+id/tab3"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="@+id/tab0" />
</android.support.constraint.ConstraintLayout>

要实现这种效果每个View需要相关联起来，一个链一个，最后手牵手拉伸成等比的View。

讲真的，一般实现这种效果，这种写法很繁复，使用LinearLayout可以说非常省心。但是ConstraintLayout可以一层就解决非常复杂的布局，这样实现不需要嵌套性能更好，对APP做优化往往就在这种细节的地方，如果对View的绘制感兴趣的朋友，可以找一下相关资料就明白了。

二、当作LinearLayout使用

与上文的（一、当作RelativeLayout使用）类似，只需要添加额外属性：

layout_constraintHorizontal_weight：横向的权重

layout_constraintVertical_weight：纵向的权重

如果上文中的tab3要大于其他四个tab，只需要在tab3的View添加app:layout_constraintHorizontal_weight="2"，其他View设置为1，即可

 <TextView
        android:id="@+id/tab2"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/colorAccent"
        android:gravity="center"
        android:text="tab3"
        android:textColor="@color/colorWhite"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintHorizontal_weight="2"
        app:layout_constraintLeft_toRightOf="@+id/tab1"
        app:layout_constraintRight_toLeftOf="@id/tab3"
        app:layout_constraintTop_toTopOf="@id/tab0" />

    <TextView
        android:id="@+id/tab3"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:gravity="center"
        android:text="tab4"
        android:textSize="20sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintHorizontal_weight="1"
        app:layout_constraintLeft_toRightOf="@+id/tab2"
        app:layout_constraintRight_toLeftOf="@+id/tab4"
        app:layout_constraintTop_toTopOf="@+id/tab0" />

三、当作FrameLayout使用

不建议如此使用，没有这样的需求吧，与frameLayout使用相同

四、百分比布局（重点超大号字体）

百分比布局，意义非常重要，解决碎片化问题就是没有百分比的出现，现在我们来看一下，如何使用的：

layout_constraintVertical_bias：垂直乖离率（bias有道翻译为乖离率），也就是垂直偏移率。

layout_constraintHorizontal_bias：水平乖离率（bias有道翻译为乖离率），也就是水平偏移率。

layout_constraintHeight_percent：高度百分比，占父类高度的百分比

layout_constraintWidth_percent：宽度百分比，占父类宽度的百分比

假设一下场景，我们需要展示一个Banner，占屏幕的30%。

<TextView
        android:id="@+id/view0"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/colorPrimary"
        android:gravity="center"
        android:text="这是一个Banner"
        android:textColor="@color/colorWhite"
        android:textSize="30sp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintHeight_percent="0.3"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintVertical_bias="0" />

只需要添加属性app:layout_constraintHeight_percent="0.3"占父类的30%，如果仅仅设置这一个属性，你会发现Banner居中了，你还差一个属性，表示从垂直的偏移量： app:layout_constraintVertical_bias="0"偏移量为0，如果就可以了。

使用百分比布局时，View必须要设置上下左右四个锚点，如果不设置就像射线一样，都不知道多大，如何百分比呢？

当锚点是parent（也就是屏幕），因为分辨率不一样，使用百分比的view占的位置、大小肯定是不相同的，720的50%等于360，而1080的50%是等于590，仅仅是看起来位置相同，实际并不相同，所以当百分比与固定大小结合实现布局时，应当注意锚点不要给错了，还可以给到某个固定大小的View身上，如果View宽度是跟随父View，也应当注意。

下面再看一个例子：

可以看出树始终是在屏幕中间的，而圈起来的地方是不一样的，这就是因为屏幕分辨率不一样造成的。相应的可以知道，如果红包的锚点是对应的屏幕，那就达不到我们想要的适配效果了。而树是一张固定大小的图片，对应它的百分比不管在哪都是一样的，所以上面讲的应当注意锚点，就是如此了。

实战百分比适配，可以看下另一篇文章

官方介绍传送门

还有一些属性笔者使用很少，未能深入理解，本文后期再做更新
