在网上看到一个进度条效果图，非常美观，如下：

进行效果分解：

1.渐变色，看起来颜色变化并不复杂，使用LinearGradient应该可以实现。

2.圆头，无非是画两个圆，外圆使用渐变色的颜色，内圆固定为白色。

3.灰底，还没有走到的进度部分为灰色。

4.进度值，使用文本来显示；

5.弧形的头部，考虑使用直线进行连接，或者使用曲线，例如贝塞尔曲线；

我首先初步实现了进度条的模样，发现样子有了，却不太美观。

反思了一下，我只是个写代码的，对于哪种比例比较美观，是没有清晰的认识的，所以，还是参考原图吧。

然后就进行了精细的测量：

将图像放大4倍，进行测量，然后获取到各部分的比例关系，具体过程就不细说了，说一下测量结果(按比例的)：

视图总长300，其中前面留空5，进度长258，然后再留空5，显示文本占26，后面留空6；

高度分为4个：

外圆：10

字高：9

内圆：6

线粗：5

考虑上下各留空10，则视图的高度为30。

考虑到视图整体的效果，可以由用户来设置长度值与高度值，按比例取最小值来进行绘图。

首先计算出一个单位的实际像素数，各部分按比例来显示即可。

还有一个弧形的头部，是怎么实现的呢？

在放大之后，能看出来图形比较简单，看不出有弧度，那么，使用一小段直线连接就可以了。

估算这小段直线：线粗为2,呈30度角，长为8-10即可，连接直线与弧顶，起点在弧顶之左下方。

注意：在进度的起点时，不能画出。避免出现一个很突兀的小尾巴。在2%进度之后，才开始画。

在文字的绘制过程中，遇到一个小问题，就是文字不居中，略微偏下，上网查了下，原因是这样的：我们绘制文本时，使用的这个函数：canvas.drawText(“30%”, x, y, paint);

其中的参数 y 是指字符串baseline的的位置，不是文本的中心。通过计算可以调整为居中，如下：

//计算坐标使文字居中

FontMetrics fontMetrics = mPaint.getFontMetrics();

float fontHeight = fontMetrics.bottom - fontMetrics.top;

float baseY = height/2 + fontHeight/2 - fontMetrics.bottom;

按比例来绘制之后，就确实是原来那个修长优雅的感觉了。

实际运行后，发现字体偏小，不太适合竖屏观看，调大了些。

另外对于参数，做了如下几个自定义属性：

前景色：开始颜色，结束颜色；

进度条未走到时的默认颜色，

字体颜色。

属性xml如下：

自定义View文件：

package com.customview.view;

import android.content.Context;

import android.content.res.TypedArray;

import android.graphics.Canvas;

import android.graphics.Color;

import android.graphics.LinearGradient;

import android.graphics.Paint;

import android.graphics.Shader;

import android.graphics.Paint.Cap;

import android.graphics.Paint.FontMetrics;

import android.graphics.Paint.Style;

import android.util.AttributeSet;

import android.util.Log;

import android.view.View;

import com.customview.R;

public class GoodProgressView extends View

{

private int[] mColors = { Color.RED, Color.MAGENTA};//进度条颜色(渐变色的2个点)

private int backgroundColor = Color.GRAY;//进度条默认颜色

private int textColor = Color.GRAY;//文本颜色

private Paint mPaint;//画笔

private int progressValue=0;//进度值

// private RectF rect;//绘制范围

public GoodProgressView(Context context, AttributeSet attrs)

{

this(context, attrs, 0);

}

public GoodProgressView(Context context)

{

this(context, null);

}

// 获得我自定义的样式属性

public GoodProgressView(Context context, AttributeSet attrs, int defStyle)

{

super(context, attrs, defStyle);

// 获得我们所定义的自定义样式属性

TypedArray a = context.getTheme().obtainStyledAttributes(attrs, R.styleable.GoodProgressView, defStyle, 0);

int n = a.getIndexCount();

for (int i = 0; i < n; i++)

{

int attr = a.getIndex(i);

switch (attr)

{

case R.styleable.GoodProgressView_startColor:

// 渐变色之起始颜色，默认设置为红色

mColors[0] = a.getColor(attr, Color.RED);

break;

case R.styleable.GoodProgressView_endColor:

// 渐变色之结束颜色，默认设置为品红

mColors[1] = a.getColor(attr, Color.MAGENTA);

break;

case R.styleable.GoodProgressView_backgroundColor:

// 进度条默认颜色，默认设置为灰色

backgroundColor = a.getColor(attr, Color.GRAY);

break;

case R.styleable.GoodProgressView_textColor:

// 文字颜色，默认设置为灰色

textColor = a.getColor(attr, Color.GRAY);

break;

}

}

a.recycle();

mPaint = new Paint();

progressValue=0;

}

public void setProgressValue(int progressValue){

if(progressValue>100){

progressValue = 100;

}

this.progressValue = progressValue;

Log.i("customView","log: progressValue="+progressValue);

}

public void setColors(int[] colors){

mColors = colors;

}

@Override

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)

{

int width = 0;

int height = 0;

/**

* 设置宽度

*/

int specMode = MeasureSpec.getMode(widthMeasureSpec);

int specSize = MeasureSpec.getSize(widthMeasureSpec);

switch (specMode)

{

case MeasureSpec.EXACTLY:// 明确指定了

width = specSize;

break;

case MeasureSpec.AT_MOST:// 一般为WARP_CONTENT

width = getPaddingLeft() + getPaddingRight() ;

break;

}

/**

* 设置高度

*/

specMode = MeasureSpec.getMode(heightMeasureSpec);

specSize = MeasureSpec.getSize(heightMeasureSpec);

switch (specMode)

{

case MeasureSpec.EXACTLY:// 明确指定了

height = specSize;

break;

case MeasureSpec.AT_MOST:// 一般为WARP_CONTENT

height = width/10;

break;

}

Log.i("customView","log: w="+width+" h="+height);

setMeasuredDimension(width, height);

}

@Override

protected void onDraw(Canvas canvas) {

super.onDraw(canvas);

int mWidth = getMeasuredWidth();

int mHeight = getMeasuredHeight();

//按比例计算进度条各部分的值

float unit = Math.min(((float)mWidth)/300, ((float)mHeight)/30);

float lineWidth = 5*unit;//线粗

float innerCircleDiameter = 6*unit;//内圆直径

float outerCircleDiameter = 10*unit;//外圆直径

float wordHeight = 12*unit;//字高//9*unit

// float wordWidth = 26*unit;//字长

float offsetLength = 5*unit;//留空

// float width = 300*unit;//绘画区域的长度

float height = 30*unit;//绘画区域的高度

float progressWidth = 258*unit;//绘画区域的长度

mPaint.setAntiAlias(true);

mPaint.setStrokeWidth((float) lineWidth );

mPaint.setStyle(Style.STROKE);

mPaint.setStrokeCap(Cap.ROUND);

mPaint.setColor(Color.TRANSPARENT);

float offsetHeight=height/2;

float offsetWidth=offsetLength;

float section = ((float)progressValue) / 100;

if(section>1)

section=1;

int count = mColors.length;

int[] colors = new int[count];

System.arraycopy(mColors, 0, colors, 0, count);

//底部灰色背景，指示进度条总长度

mPaint.setShader(null);

mPaint.setColor(backgroundColor);

canvas.drawLine(offsetWidth+section * progressWidth, offsetHeight, offsetWidth+progressWidth, offsetHeight, mPaint);

//设置渐变色区域

LinearGradient shader = new LinearGradient(0, 0, offsetWidth*2+progressWidth , 0, colors, null,

Shader.TileMode.CLAMP);

mPaint.setShader(shader);

//画出渐变色进度条

canvas.drawLine(offsetWidth, offsetHeight, offsetWidth+section*progressWidth, offsetHeight, mPaint);

//渐变色外圆

mPaint.setStrokeWidth(1);

mPaint.setStyle(Paint.Style.FILL);

canvas.drawCircle(offsetWidth+section * progressWidth, offsetHeight, outerCircleDiameter/2, mPaint);

//绘制两条斜线，使外圆到进度条的连接更自然

if(section*100>1.8){

mPaint.setStrokeWidth(2*unit);

canvas.drawLine(offsetWidth+section * progressWidth-6*unit, offsetHeight-(float)1.5*unit,

offsetWidth+section * progressWidth-1*unit,offsetHeight-(float)3.8*unit, mPaint);

canvas.drawLine(offsetWidth+section * progressWidth-6*unit, offsetHeight+(float)1.5*unit,

offsetWidth+section * progressWidth-1*unit,offsetHeight+(float)3.8*unit, mPaint);

}

//白色内圆

mPaint.setShader(null);

mPaint.setColor(Color.WHITE);

canvas.drawCircle(offsetWidth+section * progressWidth, offsetHeight, innerCircleDiameter/2, mPaint);//白色内圆

//绘制文字--百分比

mPaint.setStrokeWidth(2*unit);

mPaint.setColor(textColor);

mPaint.setTextSize(wordHeight);

//计算坐标使文字居中

FontMetrics fontMetrics = mPaint.getFontMetrics();

float fontHeight = fontMetrics.bottom - fontMetrics.top;

float baseY = height/2 + fontHeight/2 - fontMetrics.bottom;

canvas.drawText(""+progressValue+"%", progressWidth+2*offsetWidth, baseY, mPaint);//略微偏下，baseline

}

}

主xml：

放了两个进度条，一个使用默认值，一个设置了进度条默认颜色与字体颜色：

xmlns:tools="http://schemas.android.com/tools"

xmlns:custom="http://schemas.android.com/apk/res/com.customview"

android:layout_width="match_parent"

android:layout_height="match_parent" >

android:id="@+id/good_progress_view1"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:padding="10dp"

/>

android:id="@+id/good_progress_view2"

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:layout_centerInParent="true"

custom:backgroundColor="#ffcccccc"

custom:textColor="#ff000000"

android:padding="10dp"

/>

Activity文件：

一个使用默认渐变色效果，一个的渐变色使用随机颜色，这样每次运行效果不同，比较有趣一些，另外我们也可以从随机效果中找到比较好的颜色组合。进度的变化，是使用了一个定时器来推进。

package com.customview;

import android.os.Bundle;

import android.os.Handler;

import android.os.Message;

import android.util.Log;

import android.view.WindowManager;

import java.util.Random;

import java.util.Timer;

import java.util.TimerTask;

import com.customview.view.GoodProgressView;

import android.app.Activity;

import android.graphics.Color;

public class MainActivity extends Activity

{

GoodProgressView good_progress_view1;

GoodProgressView good_progress_view2;

int progressValue=0;

@Override

protected void onCreate(Bundle savedInstanceState)

{

super.onCreate(savedInstanceState);

this.getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN,WindowManager.LayoutParams.FLAG_FULLSCREEN);//去掉信息栏

setContentView(R.layout.activity_main);

good_progress_view1 = (GoodProgressView)findViewById(R.id.good_progress_view1);

good_progress_view2 = (GoodProgressView)findViewById(R.id.good_progress_view2);

//第一个进度条使用默认进度颜色，第二个指定颜色(随机生成)

good_progress_view2.setColors(randomColors());

timer.schedule(task, 1000, 1000); // 1s后执行task,经过1s再次执行

}

Handler handler = new Handler() {

public void handleMessage(Message msg) {

if (msg.what == 1) {

Log.i("log","handler : progressValue="+progressValue);

//通知view，进度值有变化

good_progress_view1.setProgressValue(progressValue*2);

good_progress_view1.postInvalidate();

good_progress_view2.setProgressValue(progressValue);

good_progress_view2.postInvalidate();

progressValue+=1;

if(progressValue>100){

timer.cancel();

}

}

super.handleMessage(msg);

};

};

private int[] randomColors() {

int[] colors=new int[2];

Random random = new Random();

int r,g,b;

for(int i=0;i<2;i++){

r=random.nextInt(256);

g=random.nextInt(256);

b=random.nextInt(256);

colors[i]=Color.argb(255, r, g, b);

Log.i("customView","log: colors["+i+"]="+Integer.toHexString(colors[i]));

}

return colors;

}

Timer timer = new Timer();

TimerTask task = new TimerTask() {

@Override

public void run() {

// 需要做的事:发送消息

Message message = new Message();

message.what = 1;

handler.sendMessage(message);

}

};

}

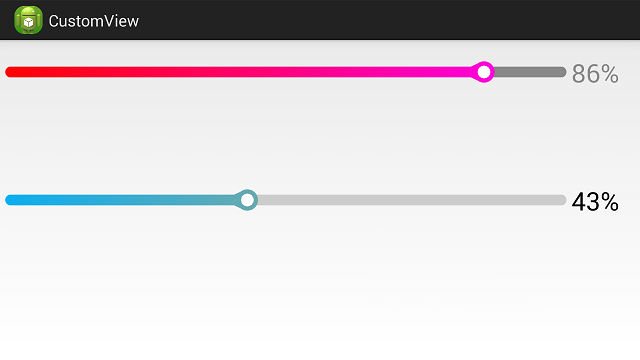

最终效果如下：

竖屏时：

横屏时：
