上期文章我们最后提到了半导体参数，之所以专门挑一篇文章来说，因为它确实比较重要，可以让我们明白当前各种半导体材料的优势与劣势的原因。不仅如此，还可以让我们明白一些东西，特别是二极管和三极管的一些特性。其实这些问题，如果明白了下面参数的含义，那么也就理解得差不多了。禁带宽度首先来看禁带宽度，这个参数是从能带模型里面来的。固体中电子的能量是不可以连续取值的，而是一些不连续的能带，要导电就要有自由电子或

RS232串口经常用到，本文分享下RS232协议方面基本点，并介绍一种简单的串口TTL（3.3V）电平转换为RS232电平的电路，这个电路是经过制板验证过的。使用芯片MAX3232E （tssop16封装），电源用3.3V，电路如下图MAX3232是支持两路uart转成RS232，分享的电路只接了一路，如有需要可以接两路另外上面电路是没有做隔离的，如果要做成隔离式的，可以加上光电开关。...

USB2.0 HUB芯片方案-GL850G本文给大家分享下USB2.0的HUB芯片方案，GL850G，分享的电路是已经生产验证过的，可以放心移植使用。GL850G是台湾创惟（GENESYS）品牌，市面上很多USB2.0 HUB产品都是用的这颗芯片。GL850G的封装有多种，我选用的是GL850G的SSOP28封装的，原理图截图如下，DP0，DM0管脚是USB HUB输入口，DP(1-4...

D类音频放大器输出波形。一般情况下，我们测试的音频输出的波形是下面这样的。在没有信号时，应该是一条直线。而D类放大器输出不是这样的，用示波器测量会看到是一个个方波脉冲，即使没有信号输入时，也是方波的波形，如下图。为什么class D的波形会是这样的呢？下面介绍下D类功放的基本原理就会明白。D类功放工作原理如下图，D类放大器是由锯齿波发生器，放大器，功率放大等组...

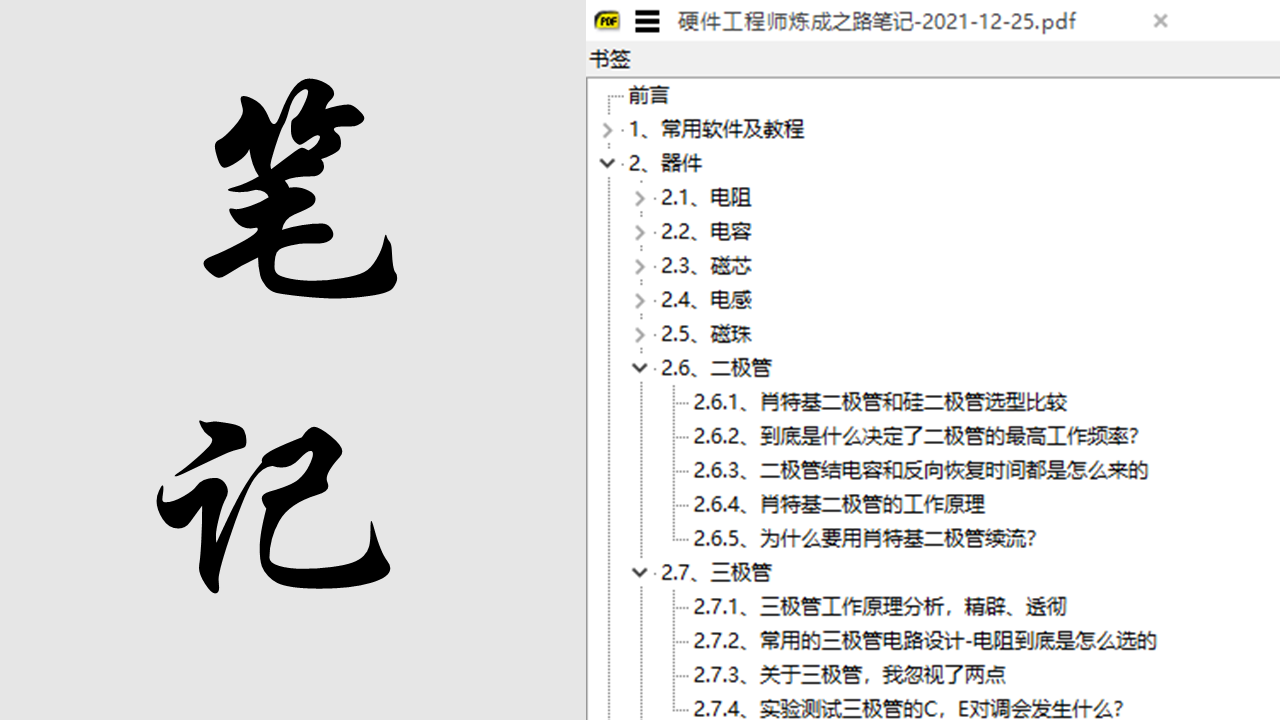

最近很忙，所以研究技术的时间少了，也没怎么发干货文章，抱歉抱歉。不过我也不是一点事情都没干，我把写的文章整理成为一个册子，方面查阅的那种，可以理解为文章合集吧，是一个pdf文档。当然，并不是所有的文章都会放进来，只会放我认为价值较大一点的。另外，也会放一些其它的，并没有在我公众号发布的，但是很有用的内容。为什么有这个想法呢？因为我发现，即使文章是我自己写的，有时碰到一个具体的问题，细节方面我也要回

本文的目的主要是为了提醒朋友们“电阻是有温漂的，而且还不小”。一般我们设计电路的时候，只会考虑到封装，功率，很少会提电阻的温度特性，其实常用的电阻的温漂还是挺大的，就算咱一般不考虑，还是得了解下，避免入坑。温度系数TCR电阻温度系数（temperature coefficient of resistance 简称TCR）表示电阻当温度改变1摄氏度时，电阻值的相对变化，单位为ppm/℃，ppm（pa

MOS管防反接防过压电路。上篇文章写道了一种简易的防反接防过压电路，其有个比较大的缺点就是不能用于电流较大的电路中。针对大电流的应用，下面介绍下MOS管的防反接防过压电路。NMOS管防反接电路如上图当电源正确接入时。电流的流向是从Vin到负载，在通过NMOS到GND。刚上电时因为NMOS管的体二极管存在，地回路通过体二极管接通，后续因为Vgs大于Vgsth门限电压，MOS管导通。当...

关于集成运放，我们在学校学习的时候，都是双电源的，有正电源VCC和负电源-VCC，而且运放的datasheet里面，也是标注的是双电源的。而在实际应用中我们发现，电路一般只有正电源，不会有负电源，用电路去生成负电源也是不划算的，没人会这么做。那么要用运放的时候这么办呢？----将双电源运放电路改为单电源运放电路。那么如何做呢？产生一个虚地VCC/2：单电源工作的运放需要外部提供...

在BUCK电路中，经常会看到一个电容连接在芯片的SW和boot管脚之间，这个电容称之为自举电容，关于这个电容，有以下几个问题。自举电容有什么用？以MPS的buck芯片MP1484为例。规格书中芯片的BS管脚说明如下：在BS和SW之间接一个0.01uf的电容，用来给上管供电。这里的上管自然是内部开关MOS管的上管了。上图是MP1484芯片内部图。可以看到开关管是2个...

本文分享一下8口交换机的芯片方案-RTL8309N，纯硬件，无需EEPROM及单片机配置，这个方案是经过打板验证过的。先前分享了一下16口的交换机方案RTL8316E（收录在本公众号”硬件工程师炼成之路”的“常用电路”里面，有需要请自提），如今为了降成本，降空间，又寻了一款8口的交换机方案RTL8309N，现分享出来。RTL8309N是一款8端口快速以太网交换机控制器，可将8个MAC和8个...
