多路复用开关板具有8个切换组，每个切换组为2线4×1多路开关模块；再通过多个级联继电器实现8×1、16×1和32×1连接；多路复用开关板切换原理如图1所示。多路复用开关板使用单片机作为主控芯片，单片机IO管脚控制驱动电路，使继电器实现开关动作。单片机的SPI接口驱动10M/100M自适应PHY芯片实现以太网通信接口。使用RS485驱动芯片实现单片机的串口转RS485通信；多路复用开关板设计原理框图

1、切换路径至Petalinux工程目录；2、输入配置Petalinux工程指令：petalinux-config3、选择“Subsystem AUTO Hardware Settings”4、选择“Advanced bootable image storage Settings”5、选择“dtb image settings”6、选择“image storage media”7、选择“prima

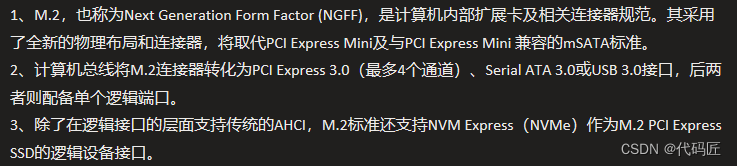

• B key：传输模式为PCI-E 2X或SATA，用于SSD或WWAN• M Key：传输模式为PCI-E 4X或SATA，传输速率达到4GB/s，应用于NVMe PCIe M.2 SSD等。接口类型
