H7-TOOL的最终目标：
1、为单片机工程师提供一款实用的多功能开发调试工具。
2、相信很多人有带板子回家调试、或带板子出差调试的情况。因为产品问题是无法预知的，多半情况不可能带齐全套测试工具的。经常遇到手边缺万用表、缺示波器、缺串口线、缺逻辑分析仪而导致工作很难继续。
3、H7-TOOL是一款多功能测试工具，体积和J-Link一样大，方便携带。手边常备一个以备不时之需。

重要提示：
1、H7-TOOL固件2.21发布，高速在线仿真，1拖4和1拖16脱机烧录，LUA小程序，RTOS Trace，截图功能，Scope波形，硬件异常黑盒子，RTT Viewer，CAN/CANFD助手，两路高速HID免驱虚拟串口，示波器，信号发生器等全部高速USB免驱一条龙，同时支持板载WiFi和以太网的局域网和外网控制。

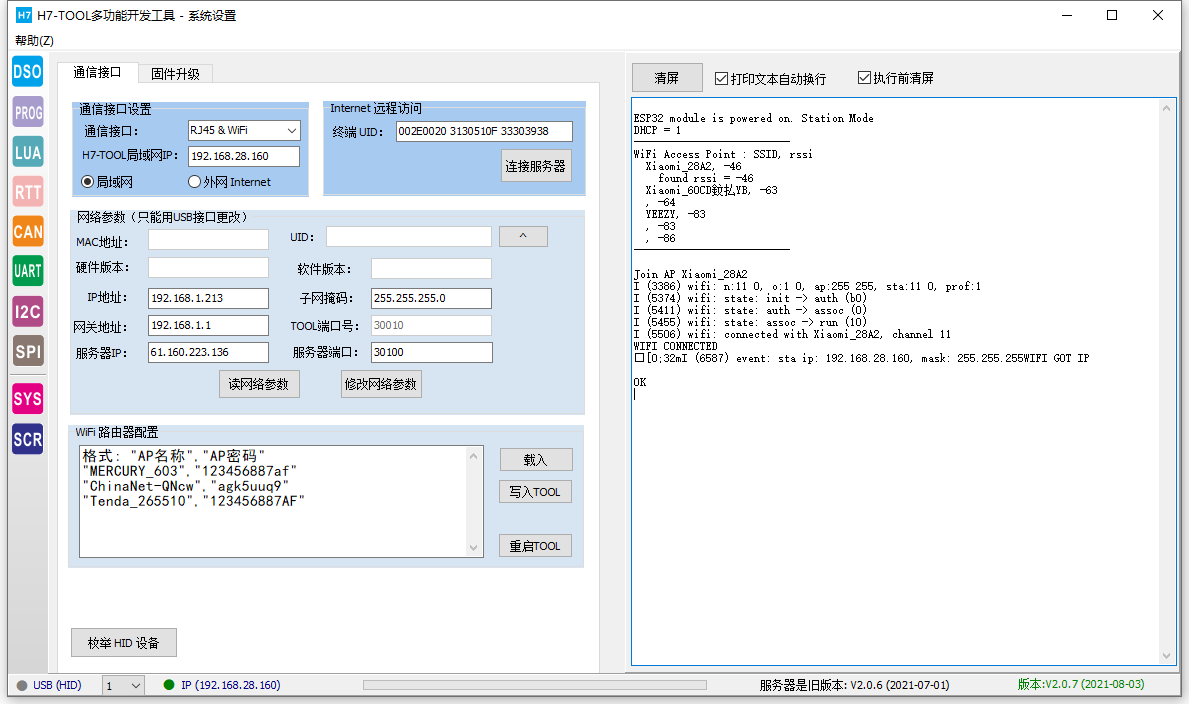

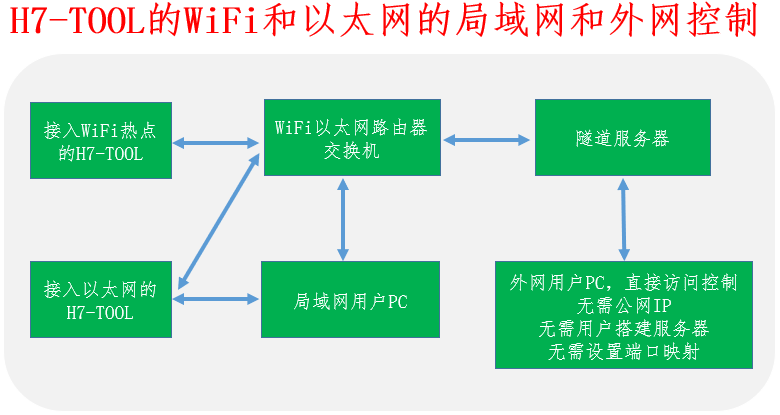

2、H7-TOOL已经支持板载WiFi和以太网的外网控制，用户仅需将TOOL联外网就可以使用上位机软件做远程控制，比如远程脱机烧录，远程RTT，远程CAN，远程串口等。无需公网IP，无需用户搭建服务器，无需设置端口映射，我们都已经搭建好。
3、H7-TOOL的所有上位机功能支持高速USB HID免驱，以太网和WiFi三种方式，喜欢那个用那个，而且USB也全部采用高速HID免驱方案，大家仅需将TOOL接到电脑上，即插即用。

H7-TOOL高速DAPLINK仿真器，支持WinUSB和HID方式二合一，支持RTT Viewer，支持高速HID虚拟串口，含常见问题FAQ（2023-03-26）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=101600

H7-TOOL开源项目原理图，上位机源码，BOOT源码，APP源码下载（2023-03-26）
H7-TOOL开源项目的GitHub地址，当前版本V2.21，含论坛方式下载原理图，上位机，固件等（2023-03-26） - H7-TOOL开发工具 - 硬汉嵌入式论坛 - Powered by Discuz!

H7-TOOL操作说明在线版和离线PDF版本（2023-03-26）
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95373

H7-TOOL脱机烧录支持1拖4和1拖16，支持ST，NXP，新唐，英飞凌，瑞萨，合泰，普冉，汇顶，沁恒，航顺、华大，CKS中科芯，Nordic，Qorvo,  兆易创新，国民科技，灵动微，华芯微特，杰发科技，雅特力，极海，恒烁，国芯科技，苏州化芯微， Microsemi ，赛普拉斯，复旦微，Wiznet，美仁半导体，大唐半导体，桃芯科技，珠海泰为电子，武汉芯源，辉芒微，领芯，芯海科技，中微半导体、广芯微电子、中移芯昇、韦斯佰瑞、笙泉科技，中颖电子、外置Flash等混合烧录（2023-03-26)
H7-TOOL脱机烧录1拖4/16, 新唐 CH32 CKS32 HC32 nRF52 GD32 MM32 N32 AT32 APM32 CX32 STM32 CCM42 HS32 M2S i.MX W7500等 - H7-TOOL开发工具 - 硬汉嵌入式论坛 - Powered by Discuz!

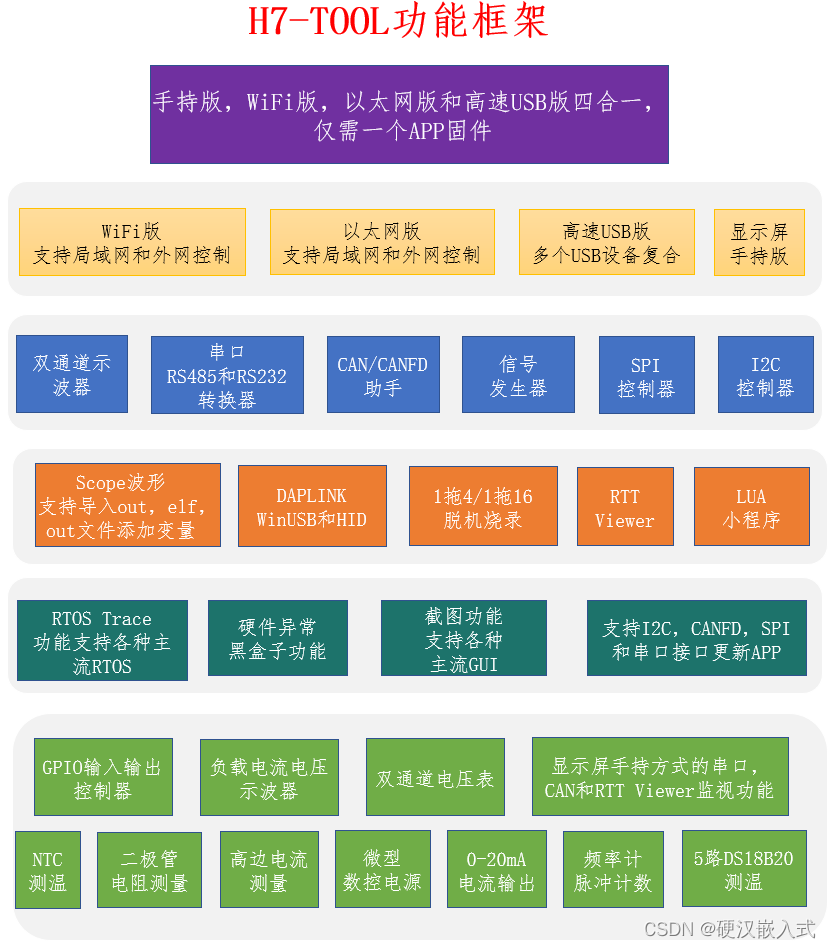

支持高速USB，以太网和WiFi方式，其中以太网和WiFi支持局域网和外网控制。

1、双通道虚拟示波器，支持USB，以太网和WiFi方式
2、LUA小程序，支持USB，以太网和WiFi方式（产品级）
3、RTT Viewer，支持USB，以太网和WiFi方式 （产品级）
3、RTT Viewer，支持USB，以太网和WiFi方式 （产品级）
4、USB，以太网和 WiFi 转 RS485（产品级）
5、USB，以太网和 WiFi 转 RS232 （产品级）
6、USB，以太网和 WiFi 转 TTL 串口 （产品级）
7、USB，以太网和 WiFi 转 CAN/CANFD（产品级）
8、USB，以太网和 WiFi 转 I2C 控制器 （产品级）
9、USB，以太网和 WiFi 转 SPI 控制器
10、DAP-Link 高速仿真器 / 下载器，支持高速免驱WinUSB和HID（产品级）
11、1拖4和1拖16脱机烧录器，支持USB，以太网和WiFi方式配置更新文件，支持扫描枪（产品级）
12、两个高速HID免驱版虚拟串口（产品级）
13、硬件异常黑盒子功能，支持在线和脱机使用
14、Scope波形功能，支持导入elf，exf，out文件添加变量展示波形（产品级）
15、截图功能，无需嵌入代码，支持各种主流GUI（产品级）
16、RTOS Trace功能，无需内嵌代码，实时监测RTOS执行情况（产品级）
17、GPIO 输入输出控制器
18、Modbus助手，串口波形打印，CAN波形打印，RTT波形打印（产品级）
19、支持I2C，CANFD，SPI和串口方式bootloader固件更新。
20、LUA小程序实现类似JSCope HSS模式波形展示，随时可以连接目标板，不影响正常功能，不需要额外资源
21、模拟信号发生器 （产品级）
22、0-20mA电流输出 （产品级）
23、脉冲计数器
24、频率计
25、4路PWM输出
26、负载电流电压示波器（产品级）
27、高侧电流表 & 电池放电容量测量（产品级）
28、双通道电压表
29、电阻测量，通断蜂鸣
30、NTC温度测量 （产品级）
31、二极管测量
32、微型数控电源
33、显示屏手持方式的串口，CAN和RTT Viewer监视功能 （产品级）
34、5路DS18B20温度表波形展示和数据记录（产品级）

1、处理器STM32H750IBK6（128K Flash，1M SRAM，主频480MHz）
2、QSPI Flash， W25Q256，容量32M字节
3、eMMC，8bit总线,容量4GB
4、串行EEPROM，容量2KB
5、USB3300 - USB高速PHY
6、双路ADC示波器前端（AC/DC耦合, 硬件增益8档，软件切换）
7、以太网PHY ：LAN8720A
8、DAC输出（输出电压：正负10V、输出电流: 0-20mA）
9、12个GPIO扩展，包含：UART、SPI、I2C、PWM输出、编码器输入
10、1个RS485、1个RS232、1个CAN/CANFD接口、1个TTL串口
11、SDIO WIFI模块（ESP32-S，蓝牙WiFi二合一，硬件支持串口和SDIO两种方式）
12、有源蜂鸣器
13、按钮2个，指示灯1个
14、SWD烧录接口引出（无需打开外壳即可更新固件）
15、对外烧录接口（TVCC电平可设置，1.2V - 5.0V）
16、高端电流检测 （2档增益：1.2A, 120mA; 分辨率：12bit）
17、SPI TFT彩屏（1.3寸IPS，分辨率240*240，2.0寸IPS，分辨率320*240）

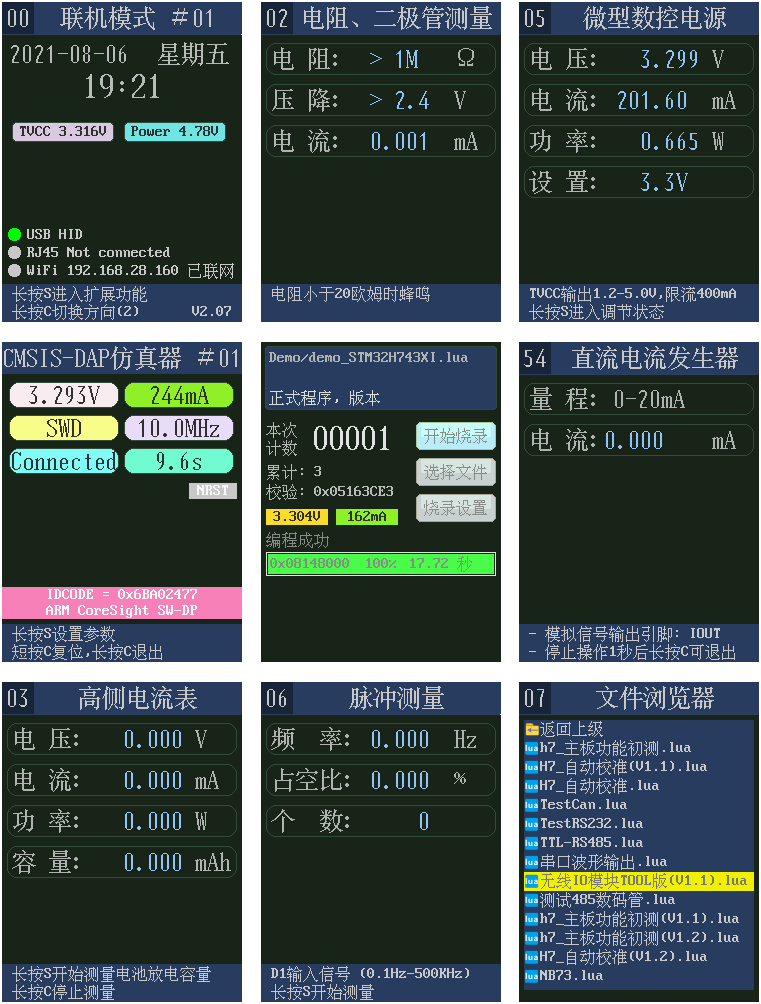

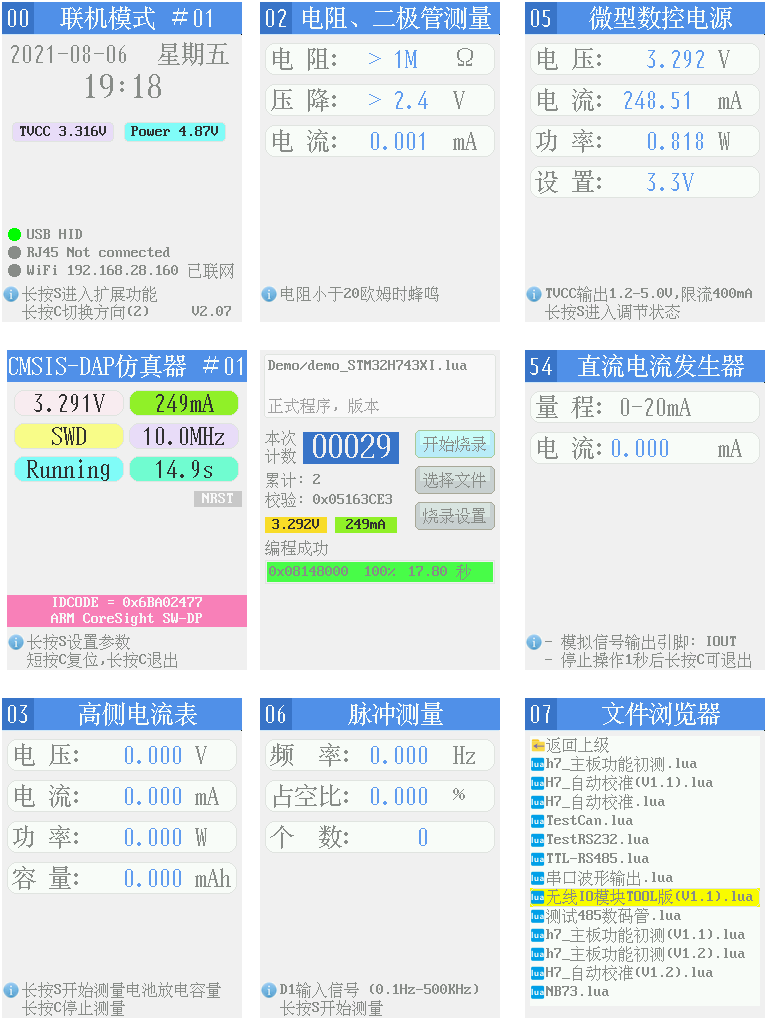

部分界面效果
暗黑主题：

明亮主题：

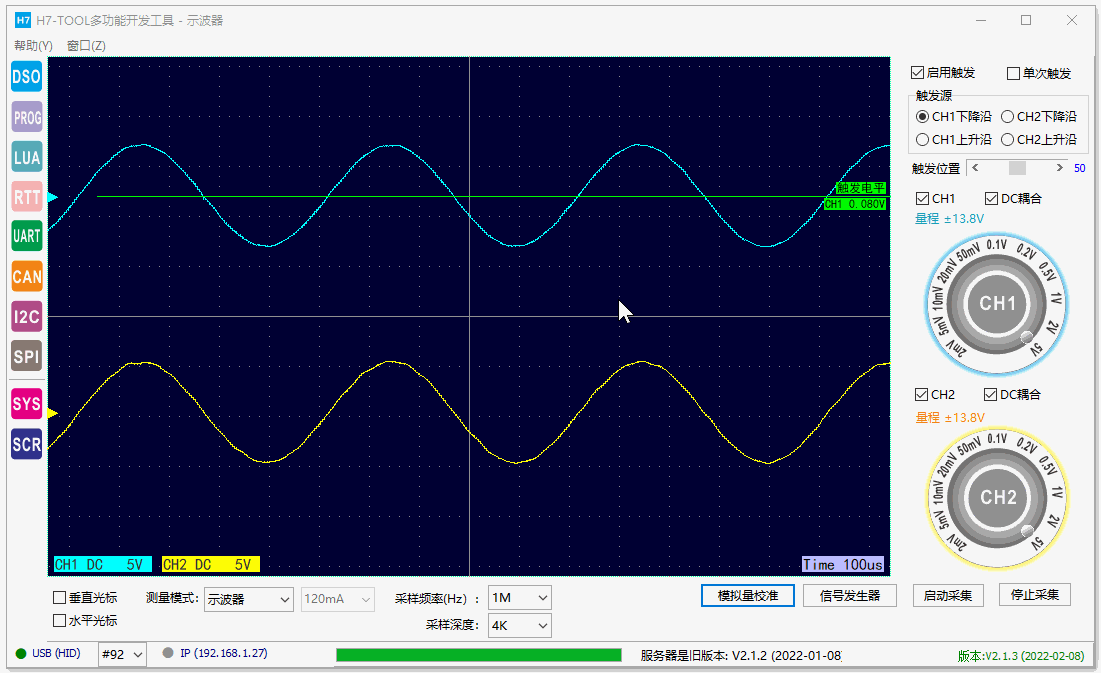

双通道示波器，支持高速USB，以太网和WiFi

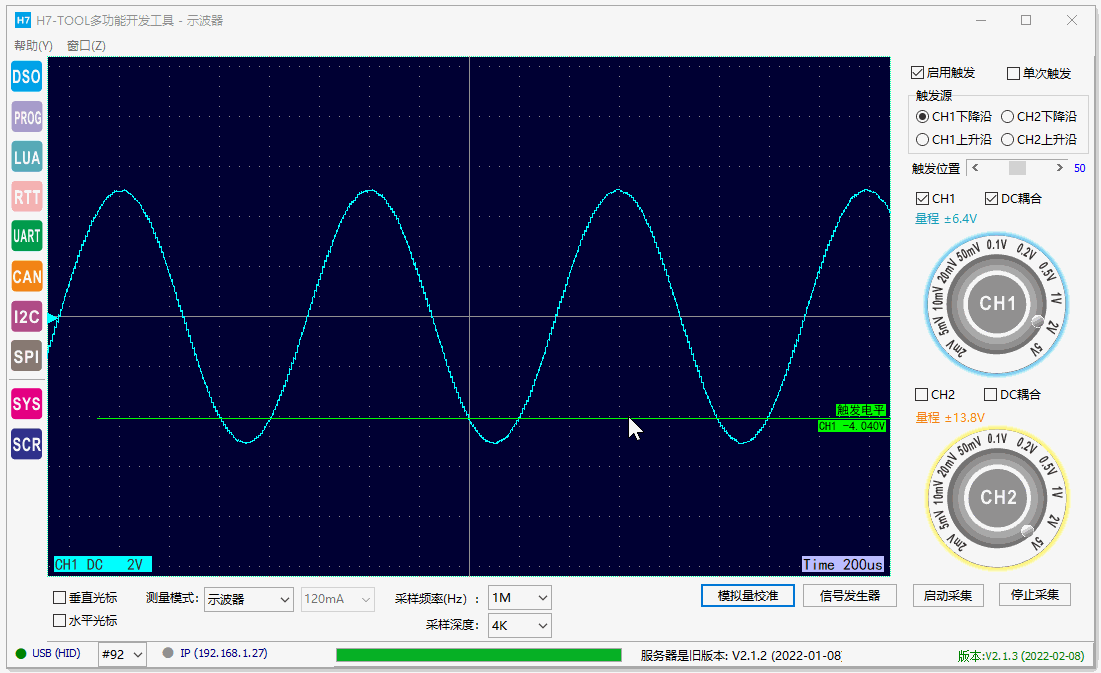

（1）高速HID免驱方式示波器展示

波形水平缩放和垂直位置调节：

触发电压调节效果：

 水平测试和垂直测量调节效果：

（2）H7-TOOL示波器捕获I2C波形操作

动态效果：

（3）H7-TOOL示波器串口捕获操作

动态效果：

（4）H7-TOOL示波器RS485差分捕获操作

（5）H7-TOOL示波器CAN差分捕获操作

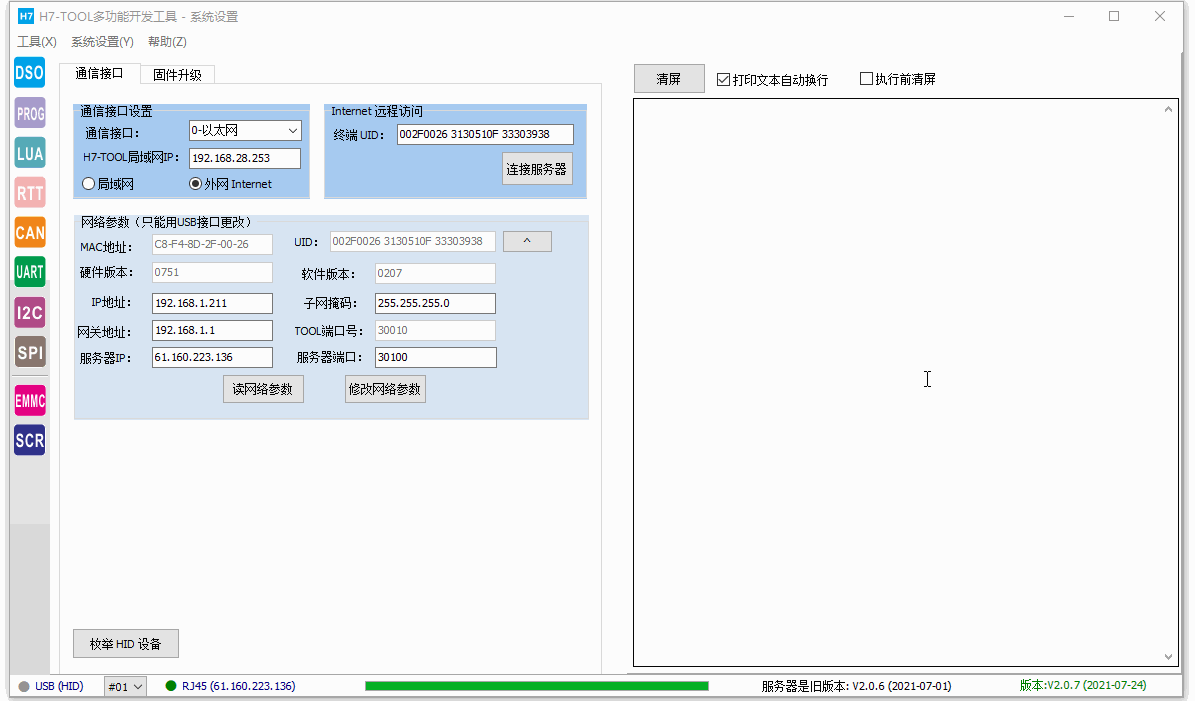

H7-TOOL上位机全面支持高速USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网控制：

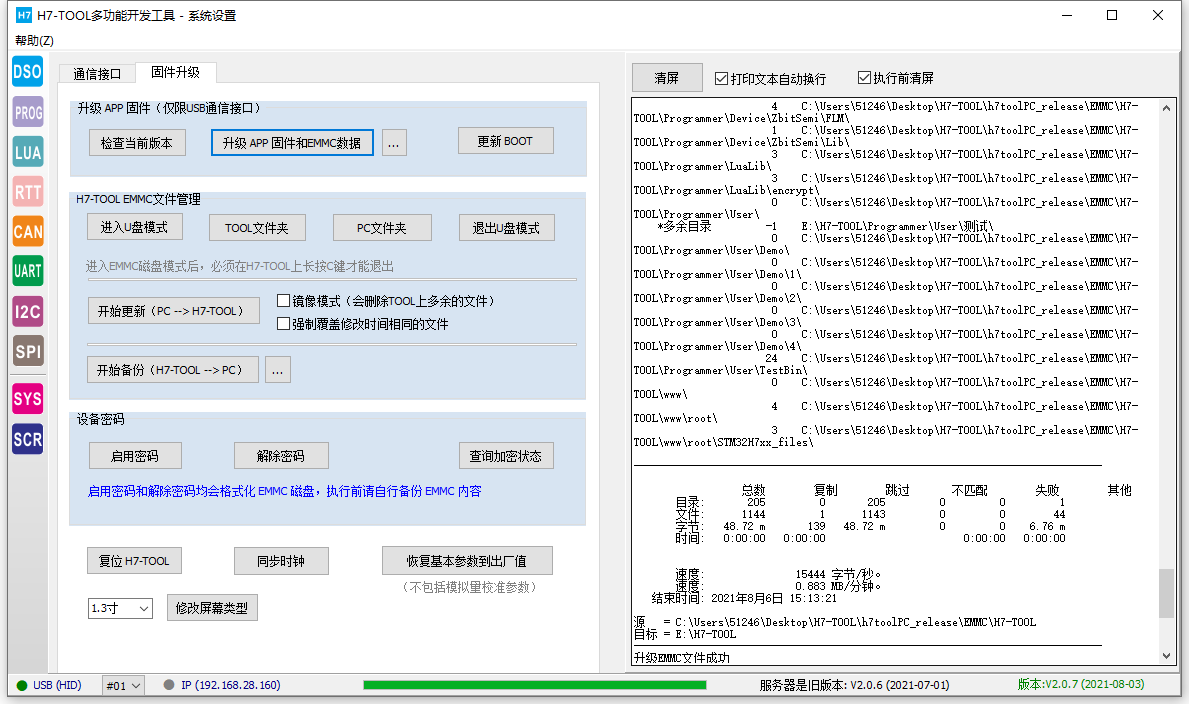

BOOT升级，APP升级和eMMC磁盘更新，统一由上位机接管

LUA小程序，支持高速USB，以太网和WiFi三种方式更新。

通过SWD接口一拖四内部Flash + QSPI Flash + SPI Flash在线配置测试验证，大大方便之后的烧录器使用：

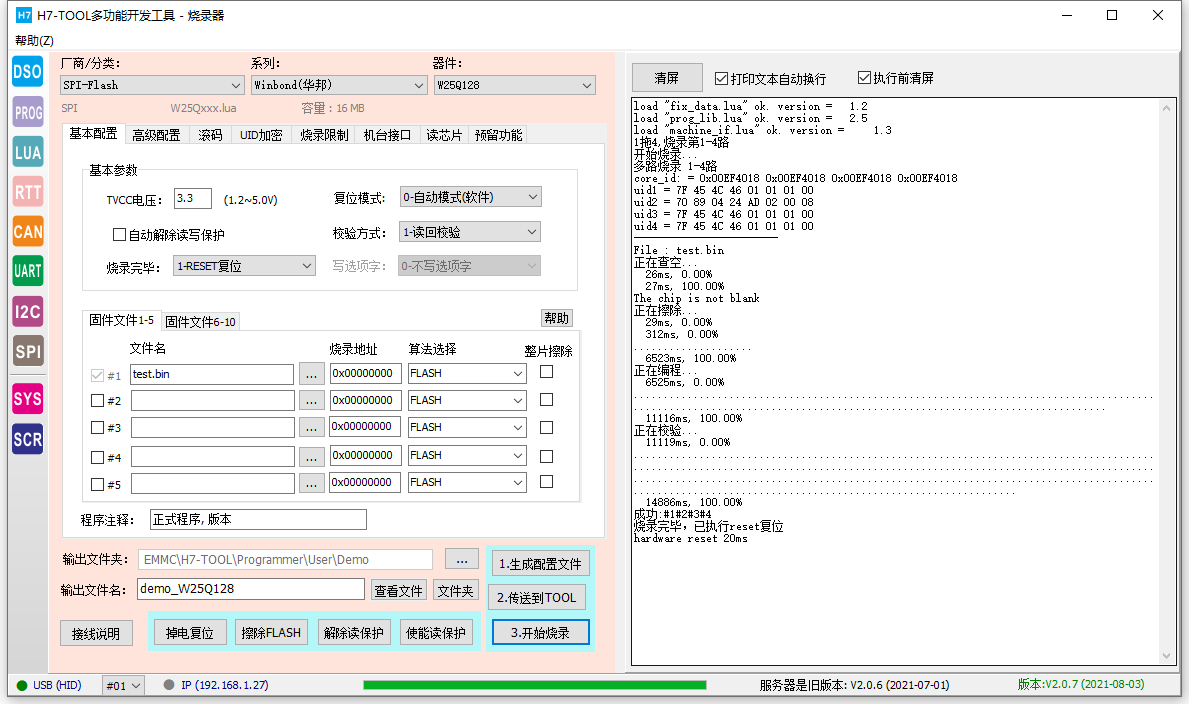

通过SPI接口方式一拖四脱机SPI Flash在线配置测试验证：

功能特点：
1、支持离线版和上位机版RTT Viewer功能，支持GB2312和UTF-8编码，且支持记录保存。
2、上位机版RTT Viewer支持USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网访问控制。
3、支持对外供电，电压范围1.2V-5V，可配置，电流最大不要超过450mA。
4、通过对外供电的方式，可以方便的通过GUI界面查看目标板功耗。
5、高速USB2.0 DAPLINK仿真器，支持WinUSB和HID二合一，用户想用那个用那个。
6、HID在Win7，Win10都是免驱的，而WinUSB在Win10上免驱，在Win7上需要安装驱动。
7、SWD接口带双向IO保护。
8、支持MDK，IAR，Embedded Studio和STM32CubeIDE。
9、支持离线版串口打印。
10、支持5线方式GND，TVCC，SWCLK , SWDIO，RESET和4线方式GND，TVCC，SWCLK , SWDIO。如果想使用3线方式GND，SWCLK , SWDIO也是可以的。
11、可以设置上电默认启动DAPLINK功能。

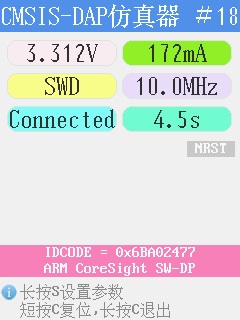

12、显示屏端做了IDCODE读取功能，可以方便的查询下载器端到目标芯片之间的接线是否正常。每次重新插拔，都会重新读取。

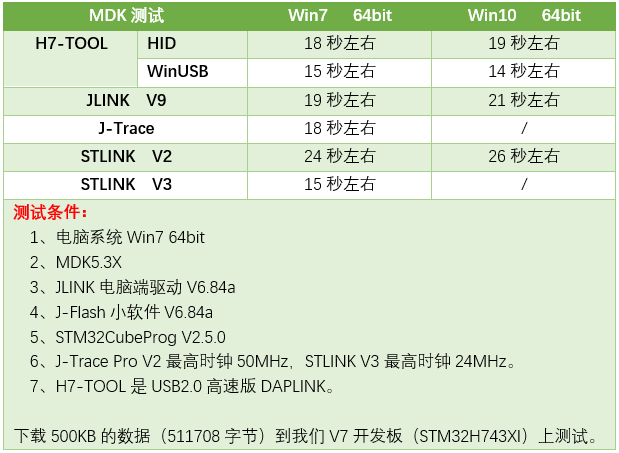

H7-TOOL DAPLINK，J-Trace，JLINK V9，STLINK V2，STLINK V3下载速度测试比较

界面效果：

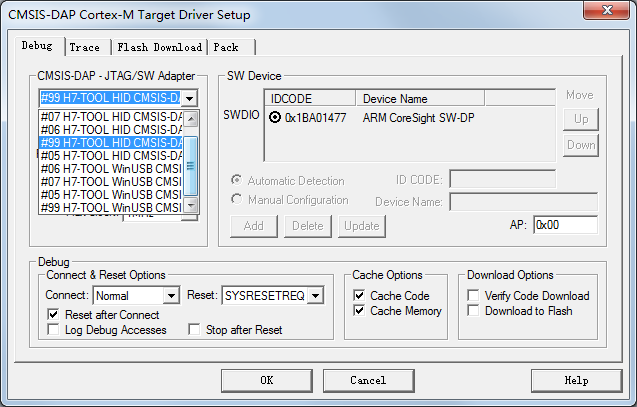

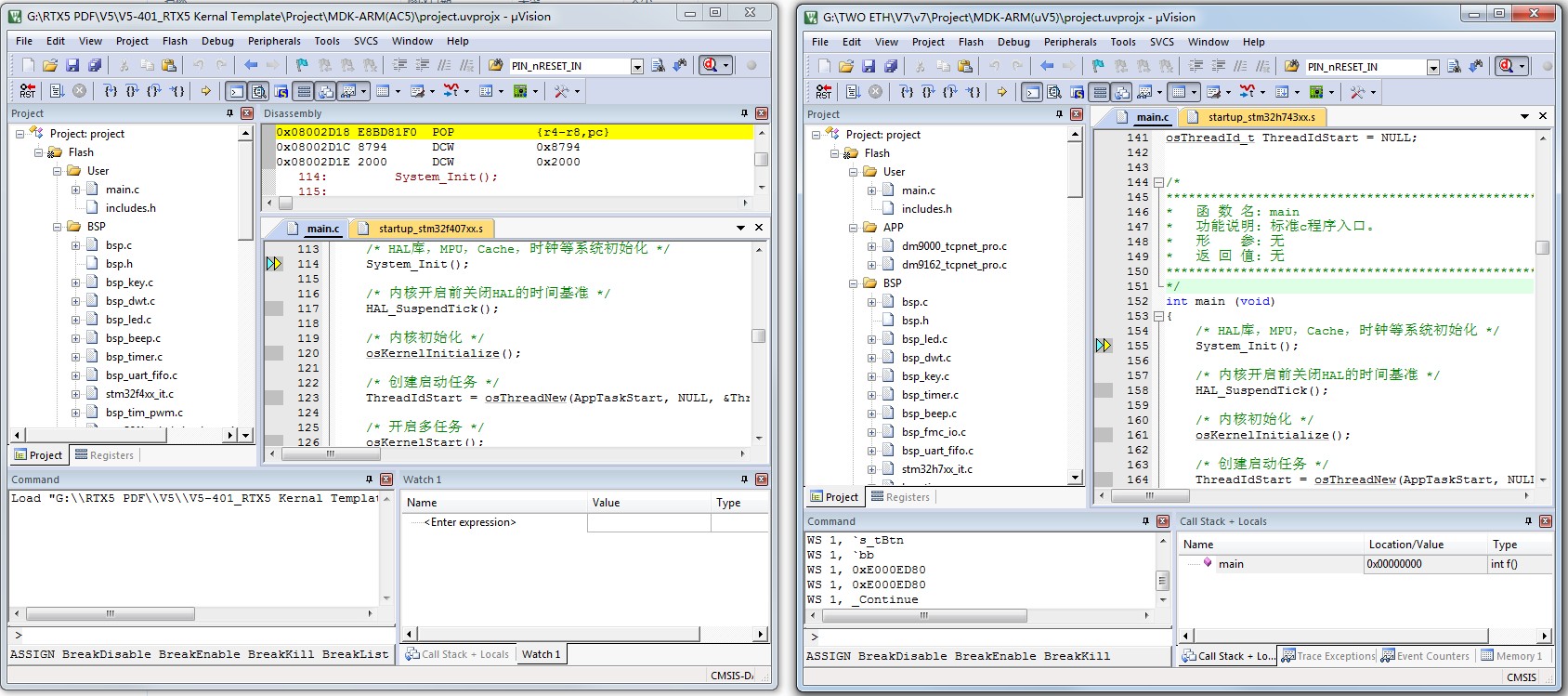

多个TOOL同时使用，同时仿真，互不影响

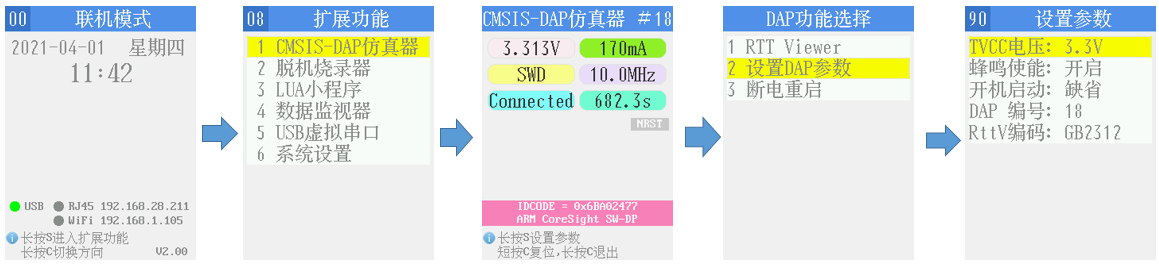

全新的H7-TOOL V2.0固件移植支持DAPLink仿真器功能可与其他大部分功能同时使用。如果要进入专门的DAPLINK界面，操作如下：

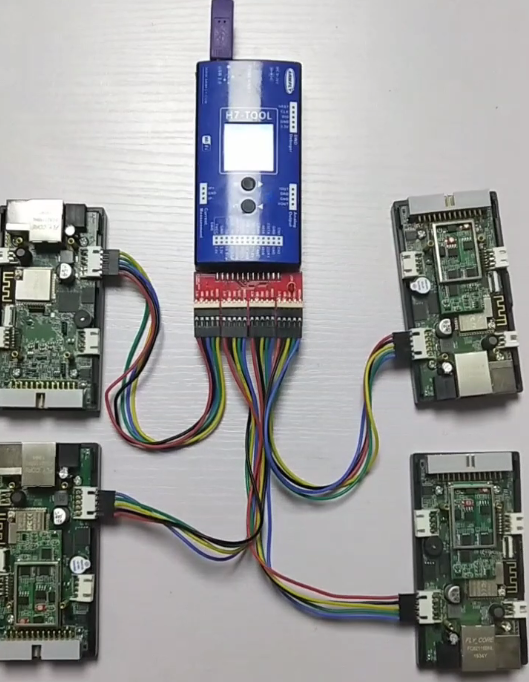

 1拖4脱并行同时烧录四台设备效果展示：
攻克H7-TOOL的一拖四并行烧录，脱机同步烧写四路芯片_腾讯视频

多款STM8+STM32产品混合烧录展示：
H7-TOOL脱机烧录之STM32和STM8混合烧录_腾讯视频

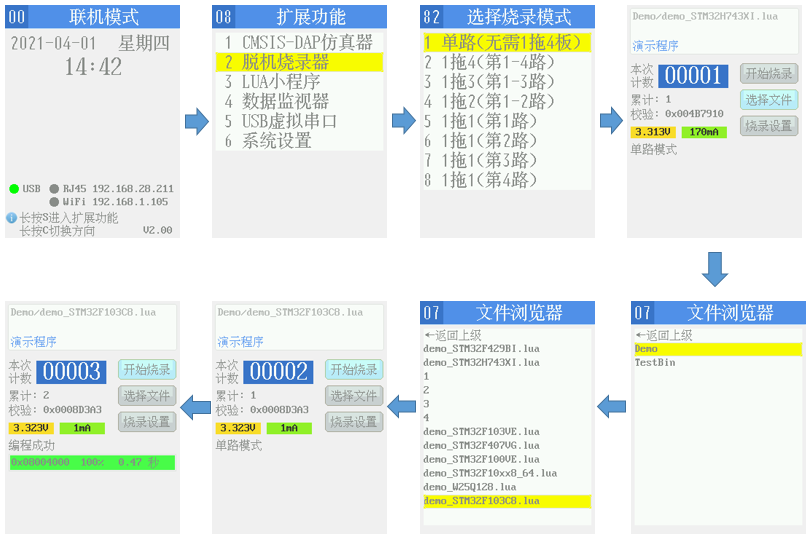

操作界面效果展示：
H7-TOOL脱机烧录功能开源发布_腾讯视频

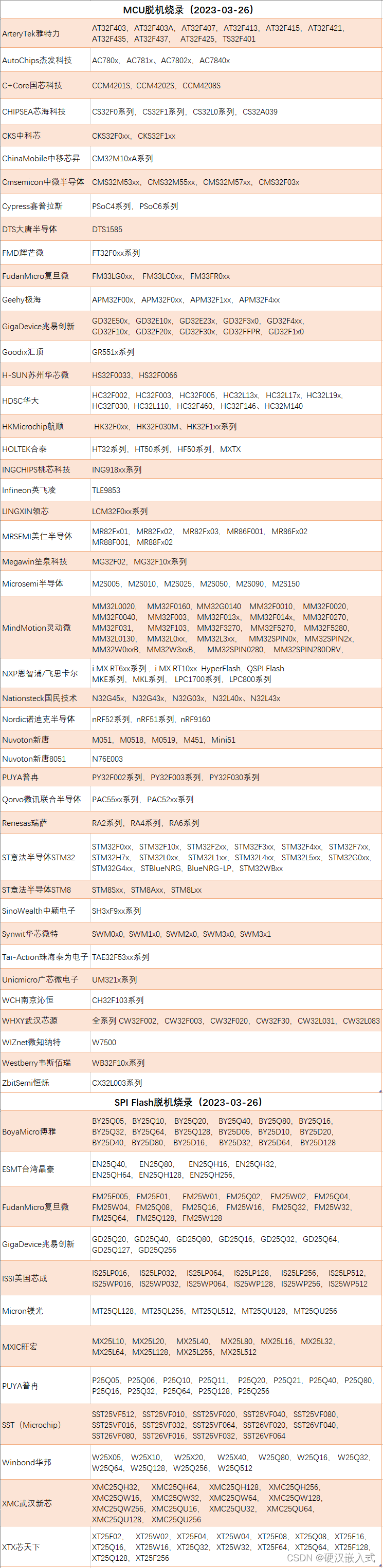

 支持型号：

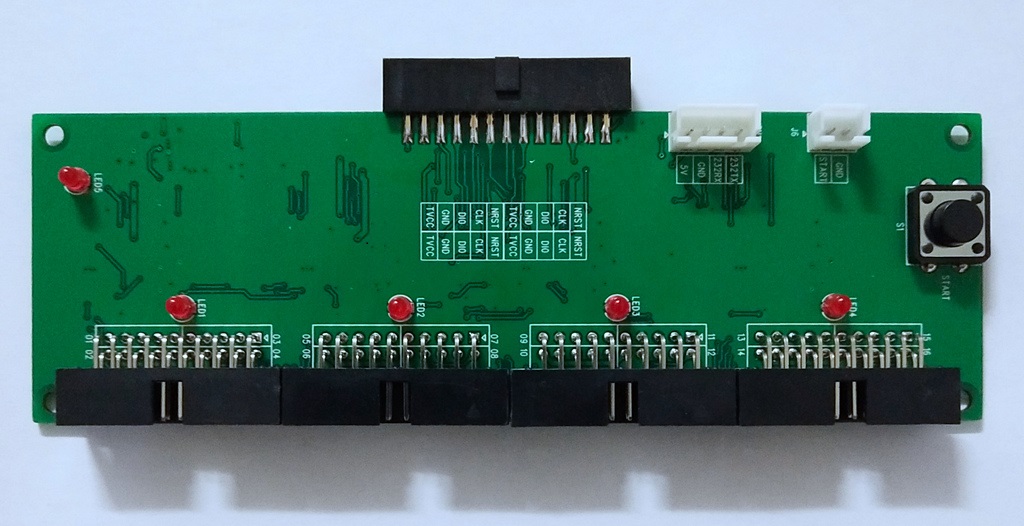

1拖4烧录：
一拖四并行同时烧写四路设备，效率极高

测试烧录 H7-TOOL的固件：
boot（46KB) + APP（685KB）+ QSPI Flash（2MB字库）
情况1：
CPU Flash和QSPI Flash内已有数据，烧录boot（46KB) + APP（685KB）+ QSPI Flash（2MB字库）
单路 ：21.3秒
四路 ：25.9秒 （等效 每个6.5秒）

情况2：
CPU Flash和QSPI Flash均为全FF状态，烧录boot（46KB) + APP（685KB）
单路 ：3.757秒
四路 ：5.01秒 （等效 每个1.25秒）

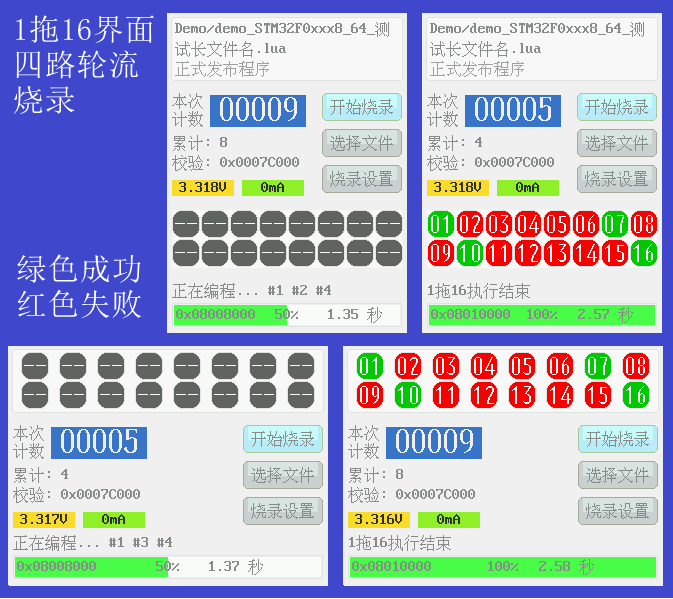

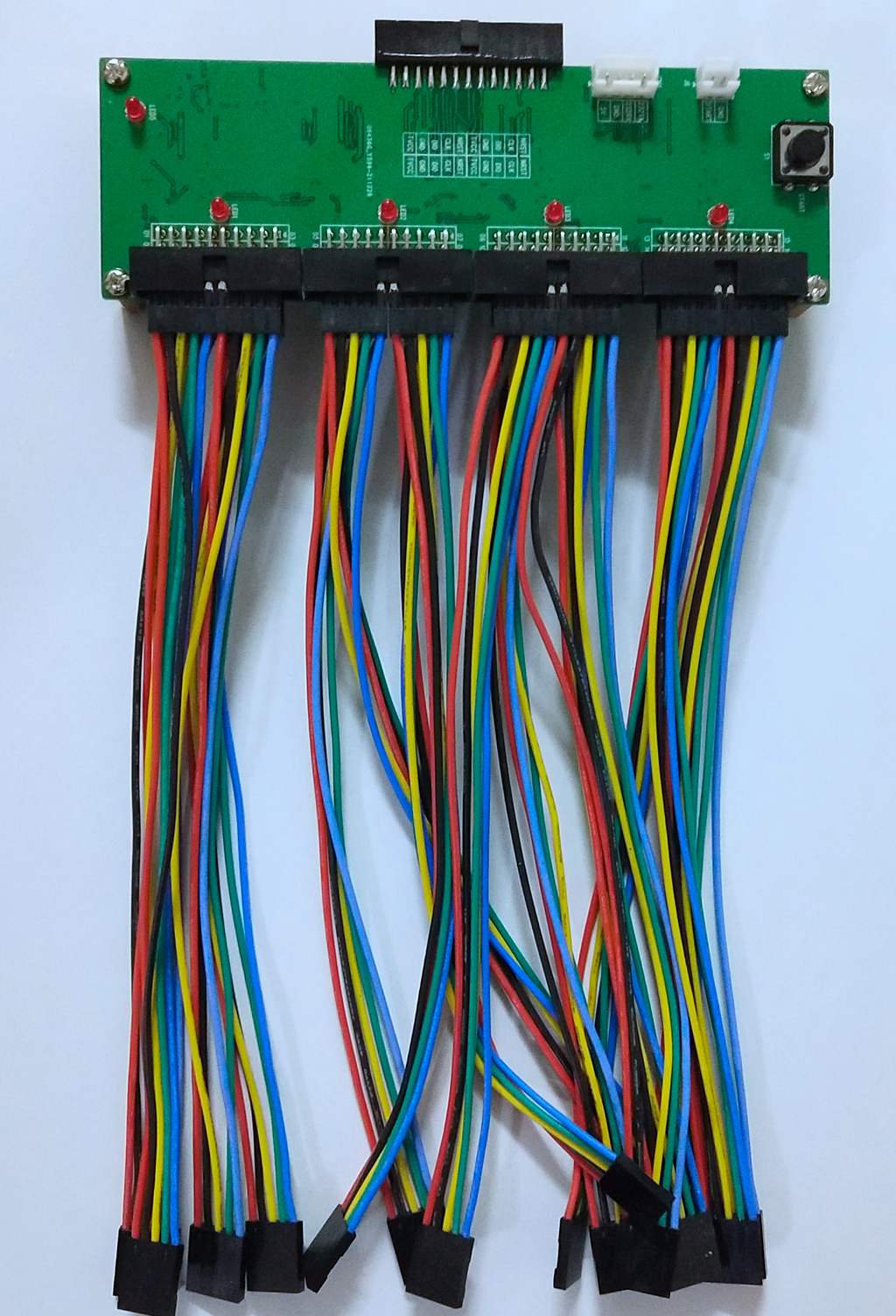

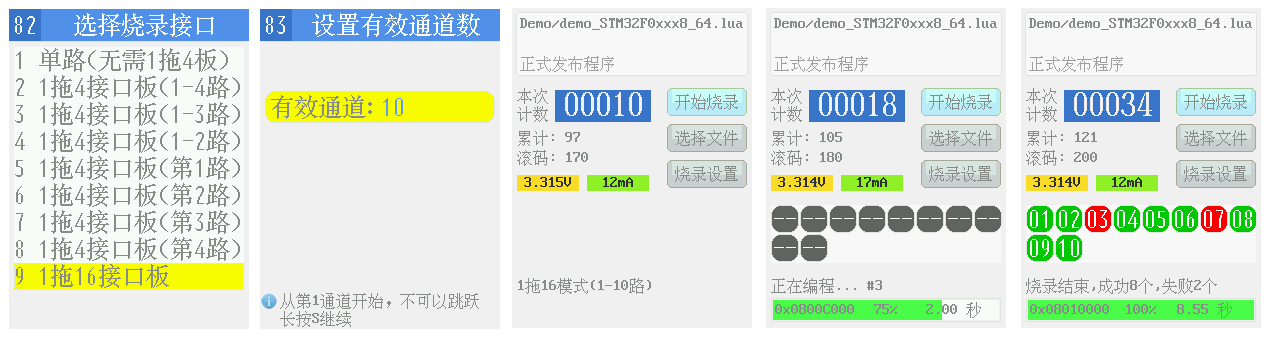

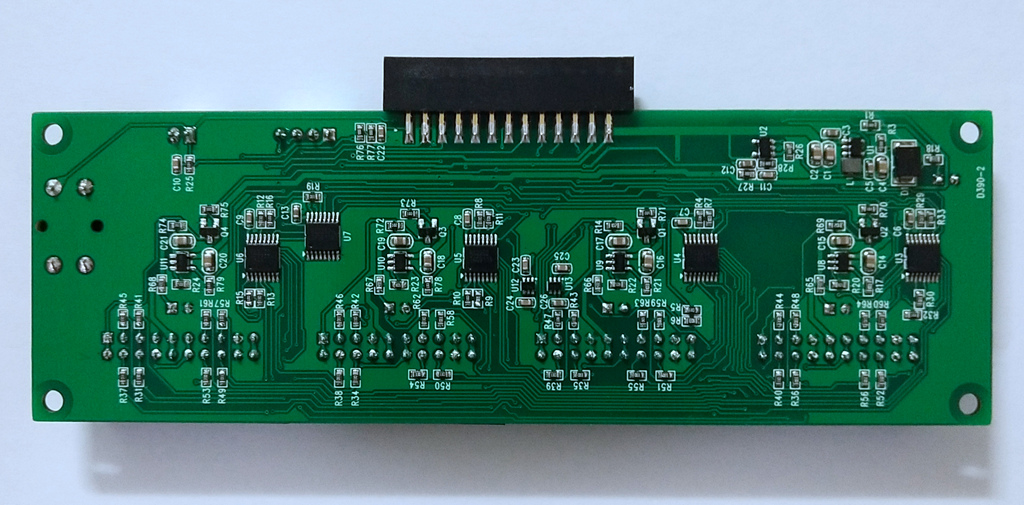

1拖16烧录：

解决大的拼板需要同时烧录的问题。

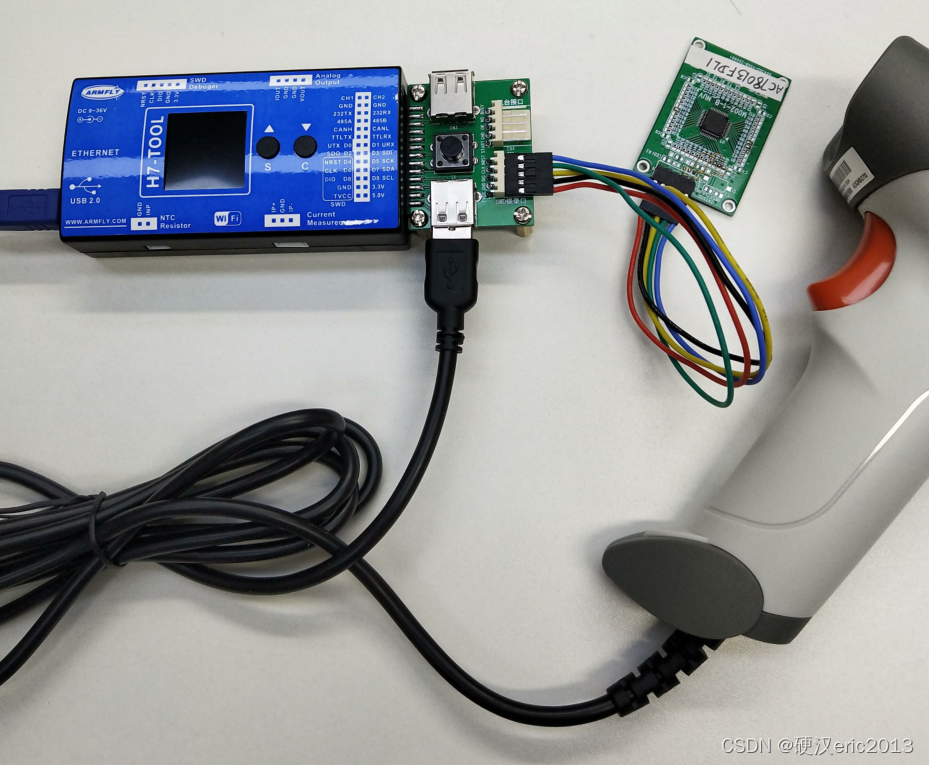

增加扫描枪支持，支持扫一维码，二维码

功能介绍：

1、上位机软件全面支持USB，以太网和WiFi三种方式配置烧录文件，其中以太网和WiFi对局域网和外网均进行了支持，并且上位机软件可以一键烧录来验证配置文件是否正确。
2、支持外网更新脱机烧录程序，用户仅需将TOOL联外网就可以使用上位机软件做远程控制。无需用户搭建服务器，我们都已经搭建好。
3、H7-TOOL带4GB的eMMC，可以方便存储大量不同厂家，不同系列芯片的烧录程序，需要烧录那款芯片直接加载对应烧录文件即可。并且eMMC支持加密，适合用于外面工厂使用场景。
4、SPI Flash脱机烧录，支持GD，镁光，华邦，旺宏，SST，复旦微，XTX芯天下，XMC武汉新芯，PUYA普冉，BoyaMicro博雅，ESMT台湾晶豪。
5、支持扫描枪，可扫二维码，二维码。
6、支持烧录机台信号接口。
7、支持1拖4和1拖16脱机烧录。
8、支持组合烧录，比如一键烧写H7-TOOL的BOOT、APP和QSPI Flash。
9、支持读、写保护状态识别，自动解除保护状态。
10、支持多段bin写入。
11、支持选择软件复位和硬件复位。
12、支持option bytes编程，烧录完毕设置读保护。
13、支持自动识别硬件烧录不同的程序（识别算法由lua指定)。
14、FLM算法文件从KEIL MDK中复制出来，存放到emmc磁盘 \H7-TOOL\Programmer\FLM，按厂商分类。
15、目标程序文件、编程脚本存放到：\H7-TOOL\Programmer\User 文件夹。不限制目录级别和数量 。
16、动态解析FLM文件，分离出内存镜像通过swd加载到目标cpu ram。
17、FLM算法文件和数据文件支持绝对路径和相对路径。
18、支持动态填充产品序号、UID加密字段、用户自定义字段。
19、自动保存烧录次数，支持剩余次数限制功能。
20、支持连续烧录模式，检测到IC后自动烧录。
21、可动态显示CPU电压和供电电流。
22、通过lua脚本配置算法文件和数据文件（bin）以及控制编程过程。
23、烧录时LED快闪，烧录成功候常亮，烧录失败后熄灭
24、烧录界面增加清零本次计数、清零累计计数功能。
25、支持PC机联机调试lua程序
      - 打印内核ID、flash内容、RAM内容、UID、Option bytes。
      - 修改和显示目标CPU的RAM和任意寄存器。
      - 擦除CPU内部Flash、EEPROM。
      - 加读保护、解除保护。
      - 启动编程。
26、lua非常灵活，可以很方便扩充功能，比如：
（1）日期窗口段内才允许烧录。
（2）目标板电流超限报警。
（3）限定UID(CPU唯一序号）符合规则的才允许烧录。
（4）UID加密算法由用户自己定义。
（5）填充任意短数据（小于1K)，比如可以写入生产日期时间或客户代码。

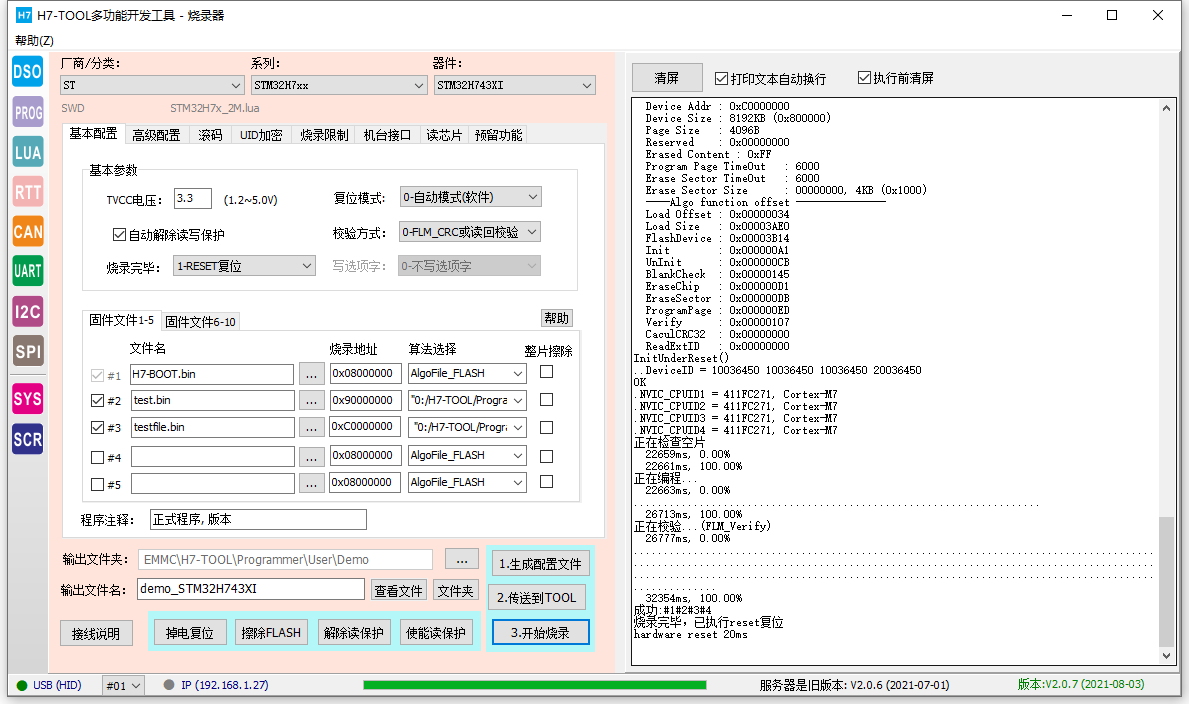

支持USB，以太网和WiFi方式在线烧录，可以方便的验证脱机文件是否配置正确。

以太网和WiFi方式支持局域网和外网控制，效果如下：

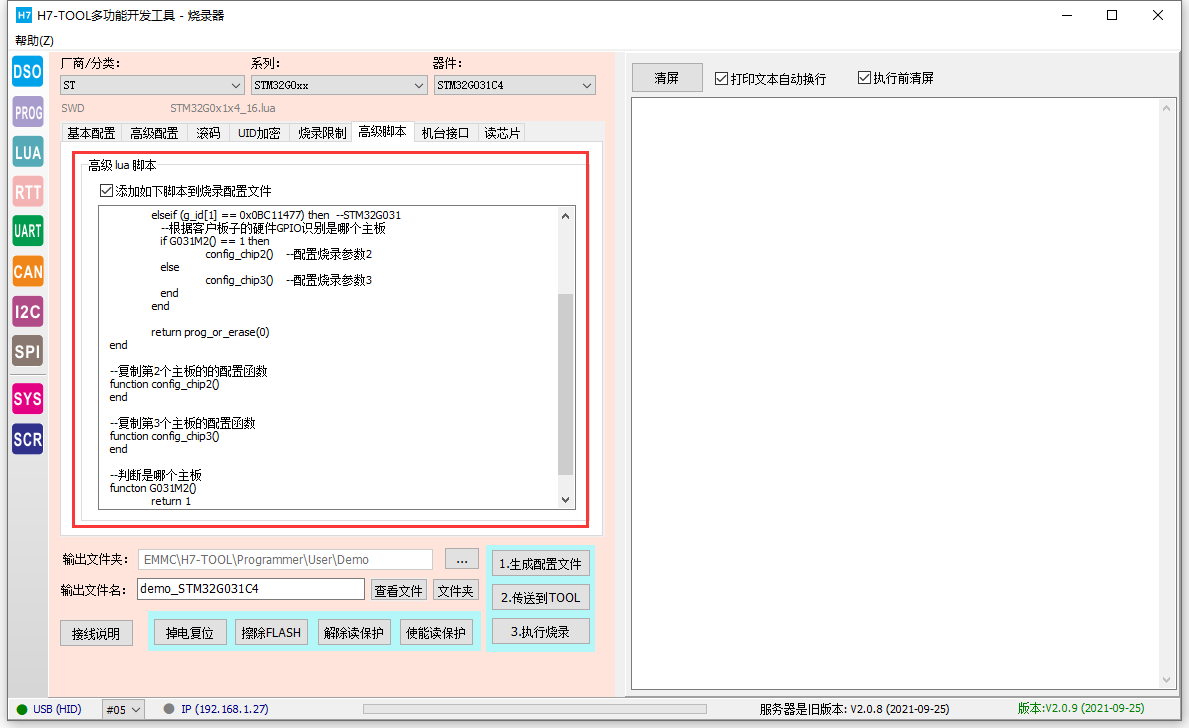

烧录器高级脚本用例--混合烧录, 自动识别3个不同的主板烧录不同程序

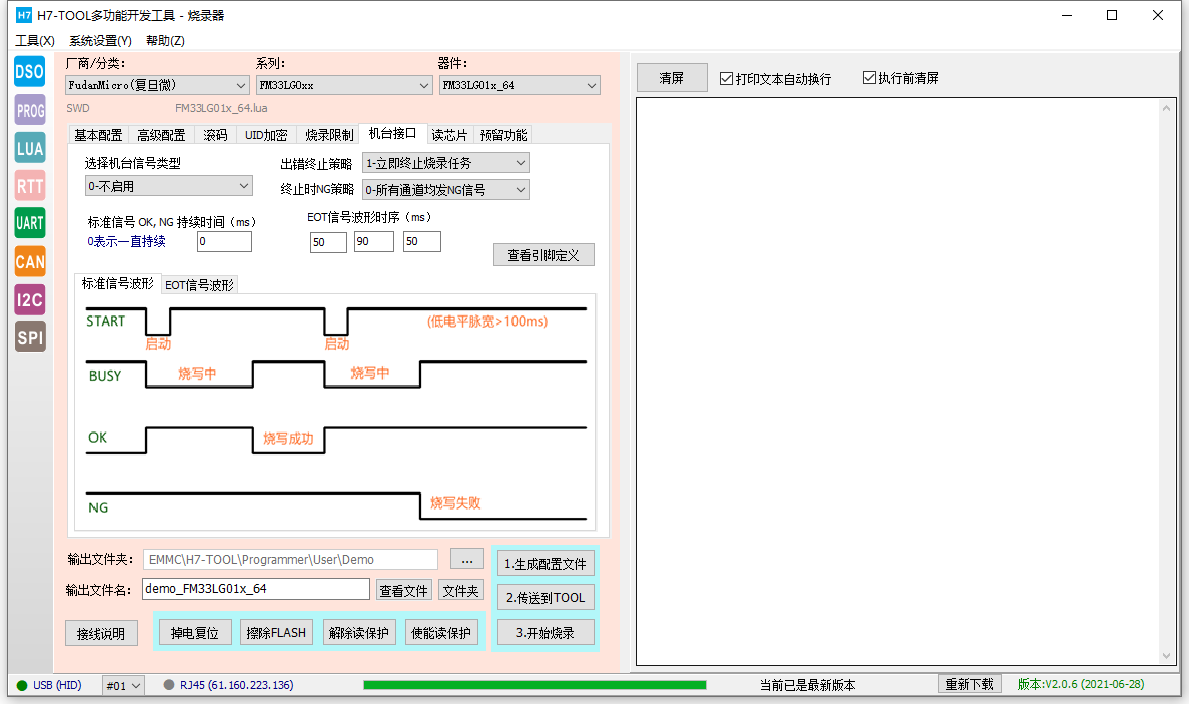

烧录机台信号接口

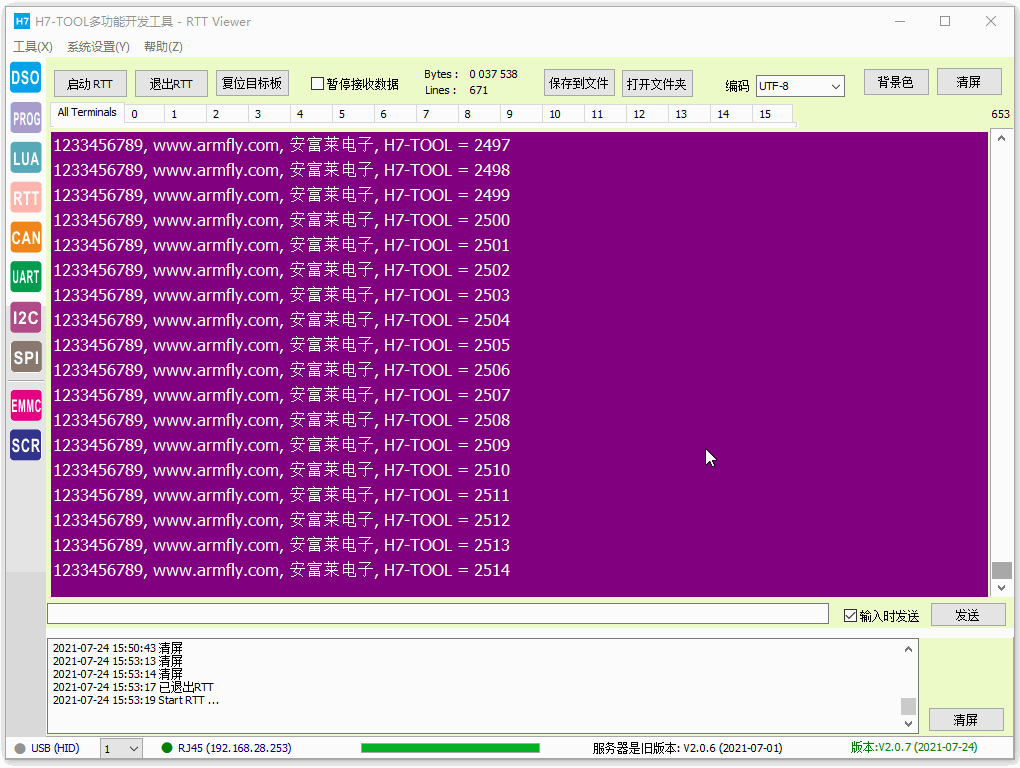

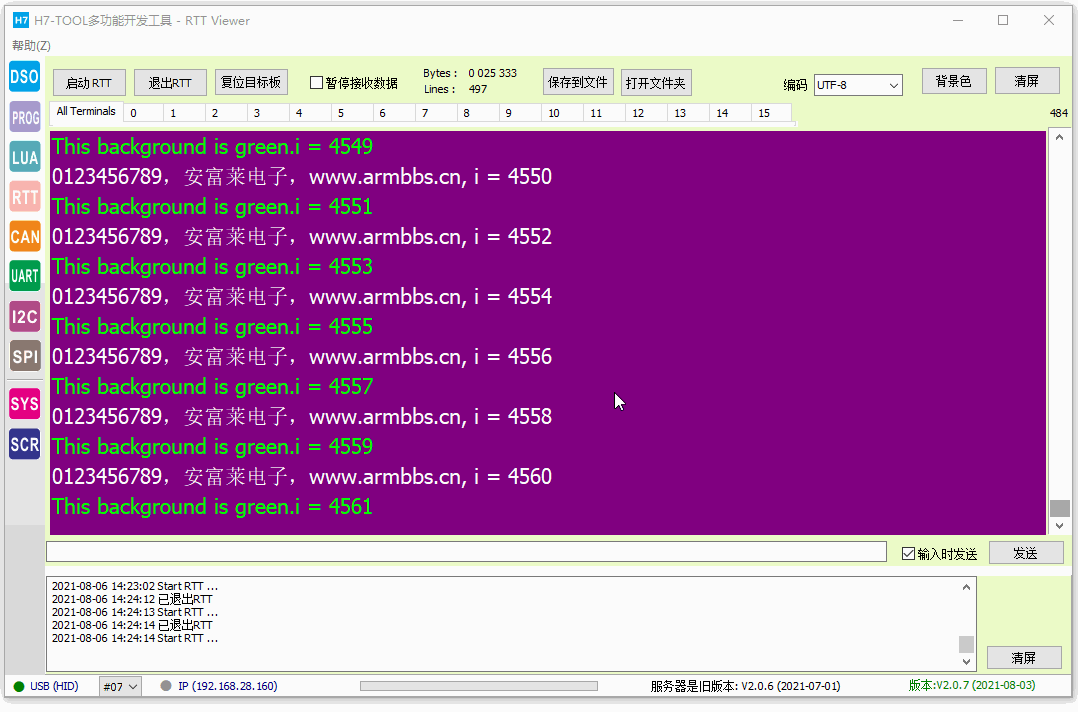

1、上位机版RTT Viewer

RTT Viewer实时数据传输组件，完全可以替代串口调试，速度飞快，可以在中断和多任务中随意调用，且仅需要SWDIO和SWCLK两个引脚即可实现。

（1）RTT通道0汇总显示（支持字体前景色和背景色 ）
（2）暂停数据接收和暂停刷屏功能。
（3）保存通道0汇总数据（All Terminal ）。
（4）Ctrl + 鼠标滚轮修改字体大小。
（5）鼠标滚轮翻页。
（6）GBK中文显示。
（7）双缓冲绘图解决闪烁问题。
（8）动态内存管理，按1MB粒度分配，最大支持1GB缓存。
（9）动态解析RTT数据格式创建索引，解决大数据量刷屏缓慢问题。
（10）复位目标板。
（11）子终端数据显示。
（12）UTF-8转换.
（13）滚动条翻页。
（14）发送数据（交互功能）。
（15）上位机版RTT Viewer支持USB，以太网和WiFi三种方式，其中以太网和WiFi支持局域网和外网访问控制。
（16）支持快捷发送面板。

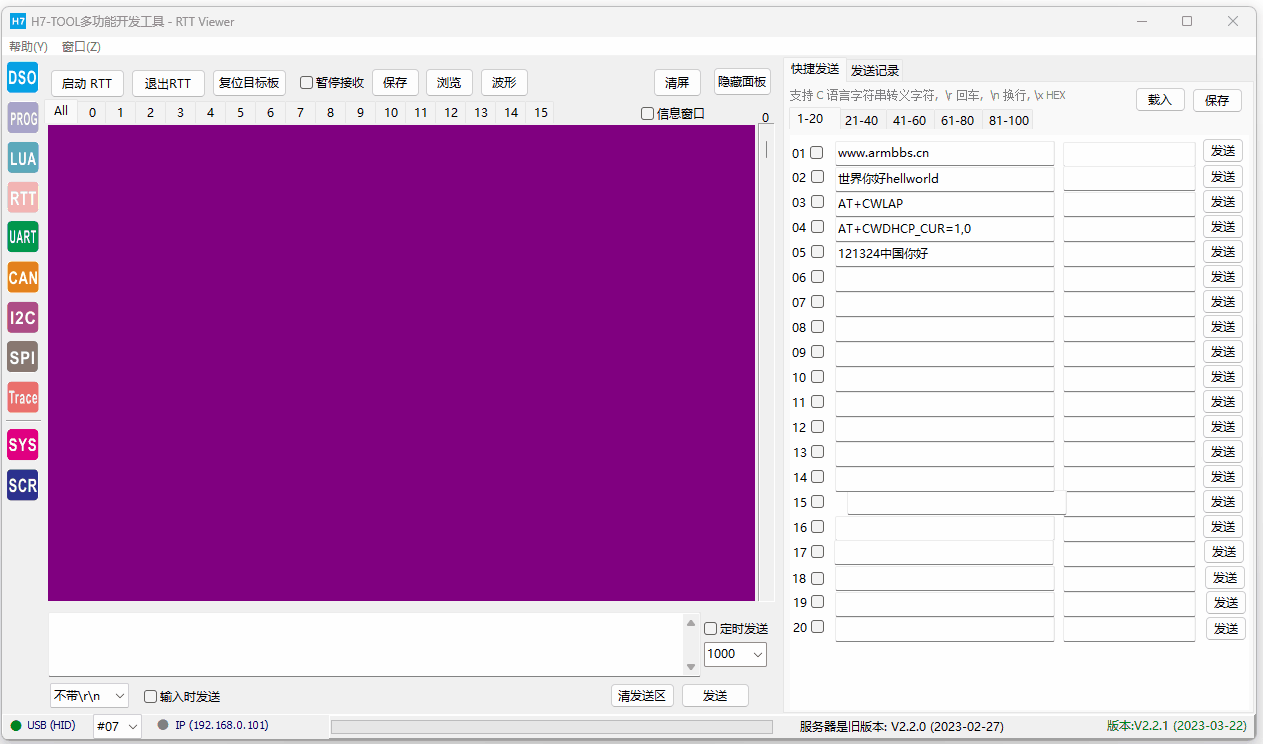

快捷发送面板

 以太网和WiFi方式的局域网和外网访问控制效果：

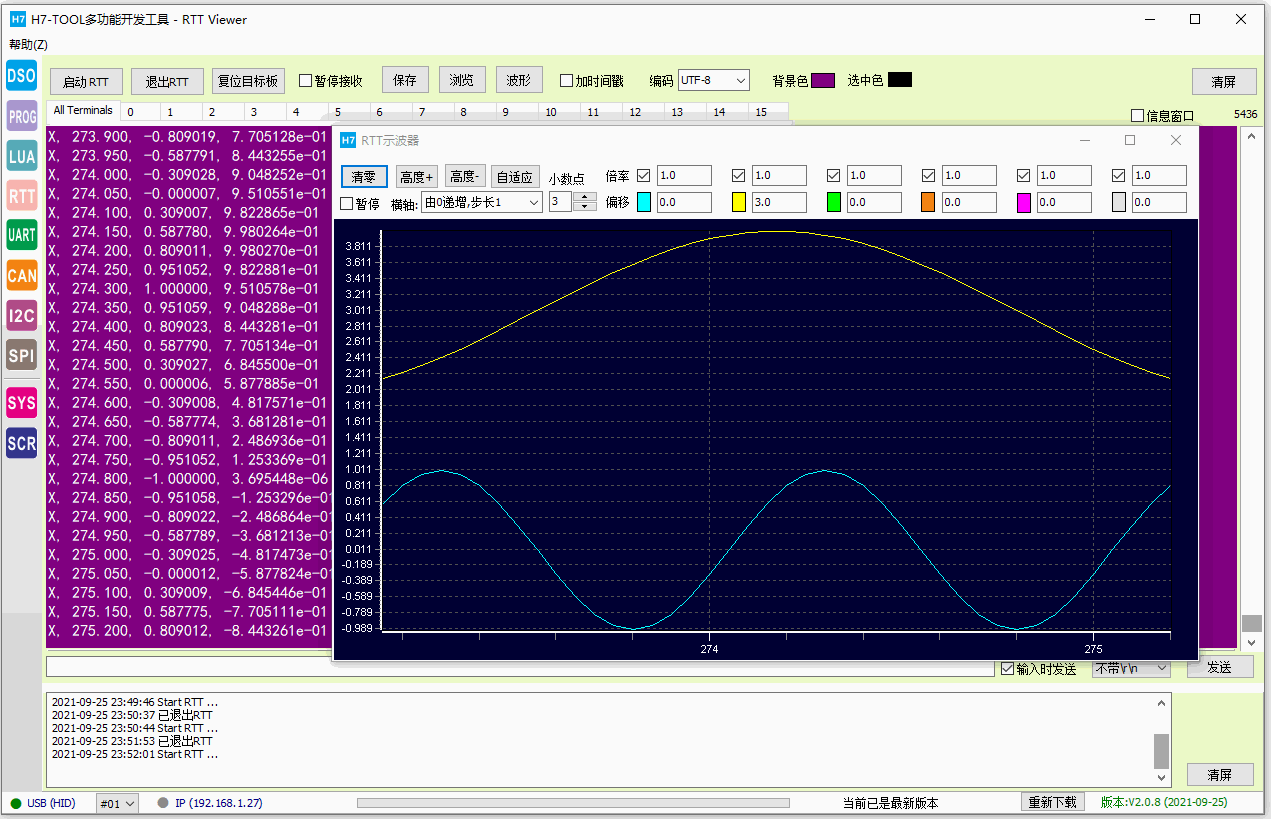

2、RTT新增波形展示和时间戳功能，支持用户设置X轴数值。

RTT波形数据源为 Terminal 0终端。
波形左轴数字精度可设置（0-12个小数点）。
支持展示双精度浮点数波形。
支持整数、浮点、科学计数法的数字。支持不同步长。

3、离线版RTT Viewer功能说明：
（1）需要大家的目标板固件已经加入RTT代码。
（2）支持16个通道展示（界面）。
（3）进入RTT Viewer功能界面后，短按S键，C键切换通道。
（4）长按S键可暂停运行。
（5）长按C键可返回。
（6）另外特别注意，如果大家要继续用DAPLINK仿真器功能，请退回到DAPLINK界面，当前还不支持DAPLINK调试和RTT Viewer同时使用。

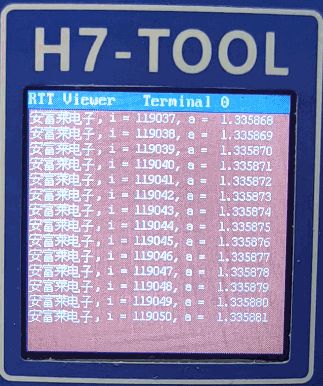

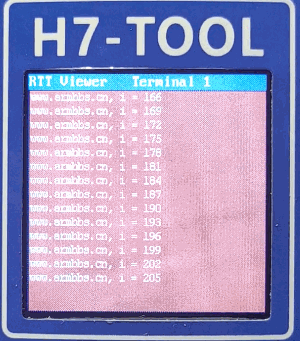

一个通道，RTT Viewer高速刷新：

多个通道自动切换（GIF）：

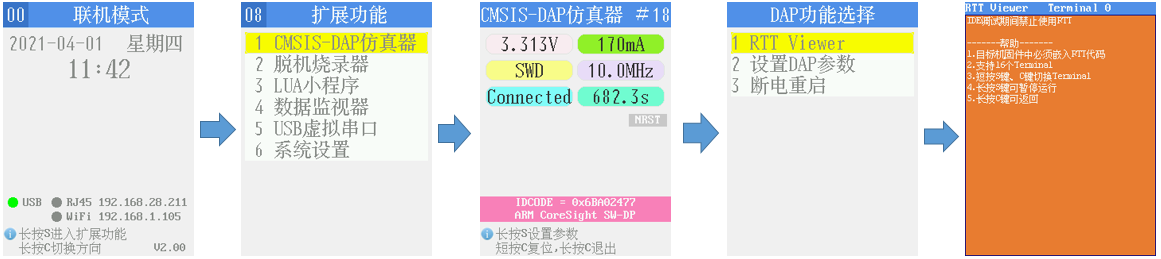

进入RTT Viewer功能界面：

高速HID虚拟串口即插即用，无需安装驱动。

当前已经支持：
（1）可以和TOOL所有功能一起使用，并且支持双硬件串口。
（2）支持USB，WiFi和以太网通信方式，支持内网和外网。
（3）支持TOOL上位机在线查看，支持TOOL显示屏离线查看。
（4）支持UTF-8，GBK和HEX编码。
（5）支持485/232/TTL串口，测试TTL串口3Mbps不丢包。
（6）支持Modbus主站和从站。
（7）支持6路波形展示。
（8）支持自定义解析脚本。
（9）支持编辑框添加各种常用消息，支持串口内容保存到文件。
（10）支持各种格式时间戳，这个是硬件RTC+硬件定时器us级时间戳。
（11）硬件支持设置数据位6bit，7bit，8bit和停止位(1bit, 1.5bit, 2bit)，且都做了奇偶校验支持。
（12）支持LUA小程序，用户可以做离线方式数据存储和离线方式串口升级目标固件，或者其它各种功能，都可以实现。

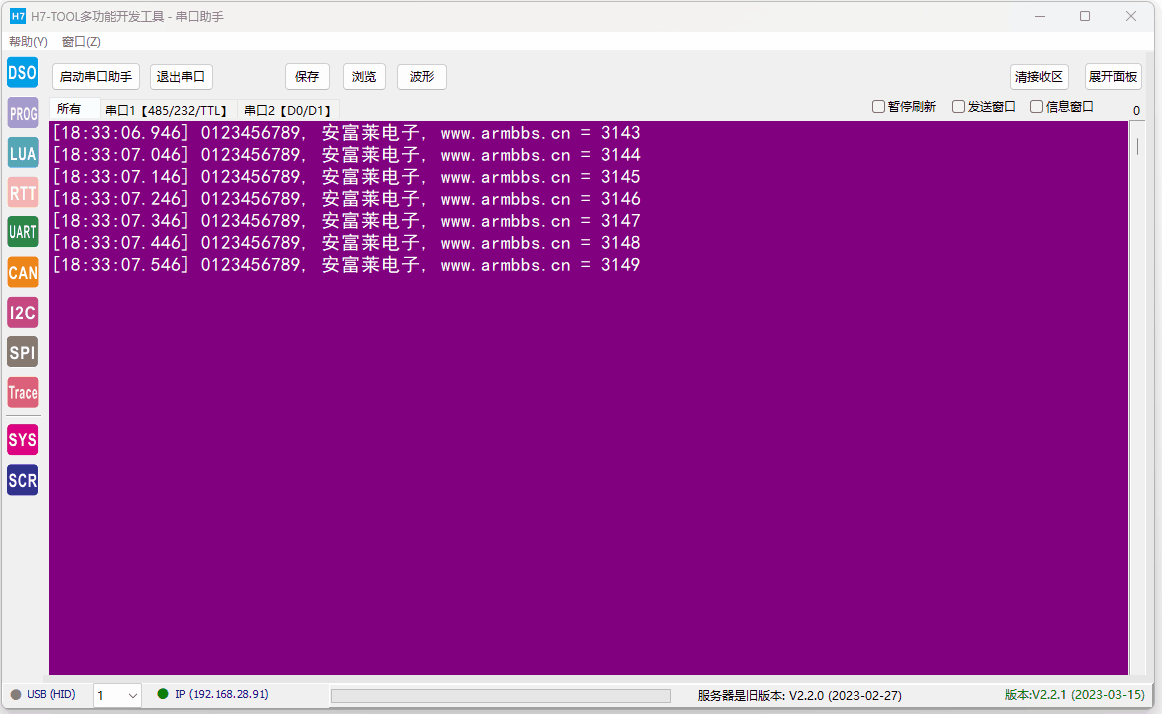

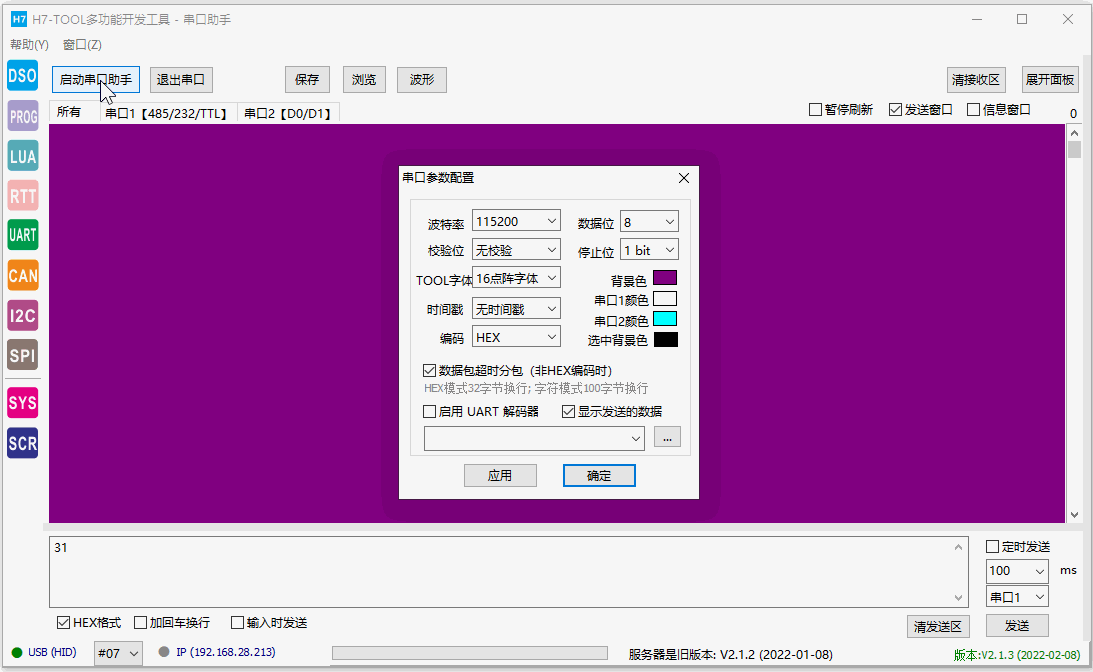

1、整体效果：

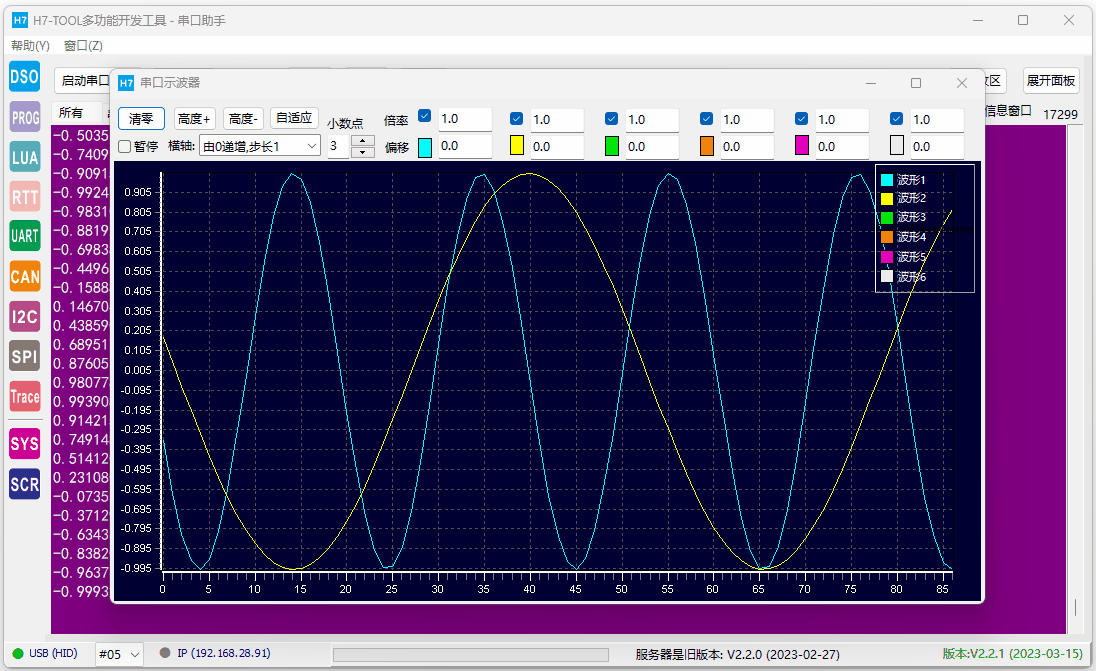

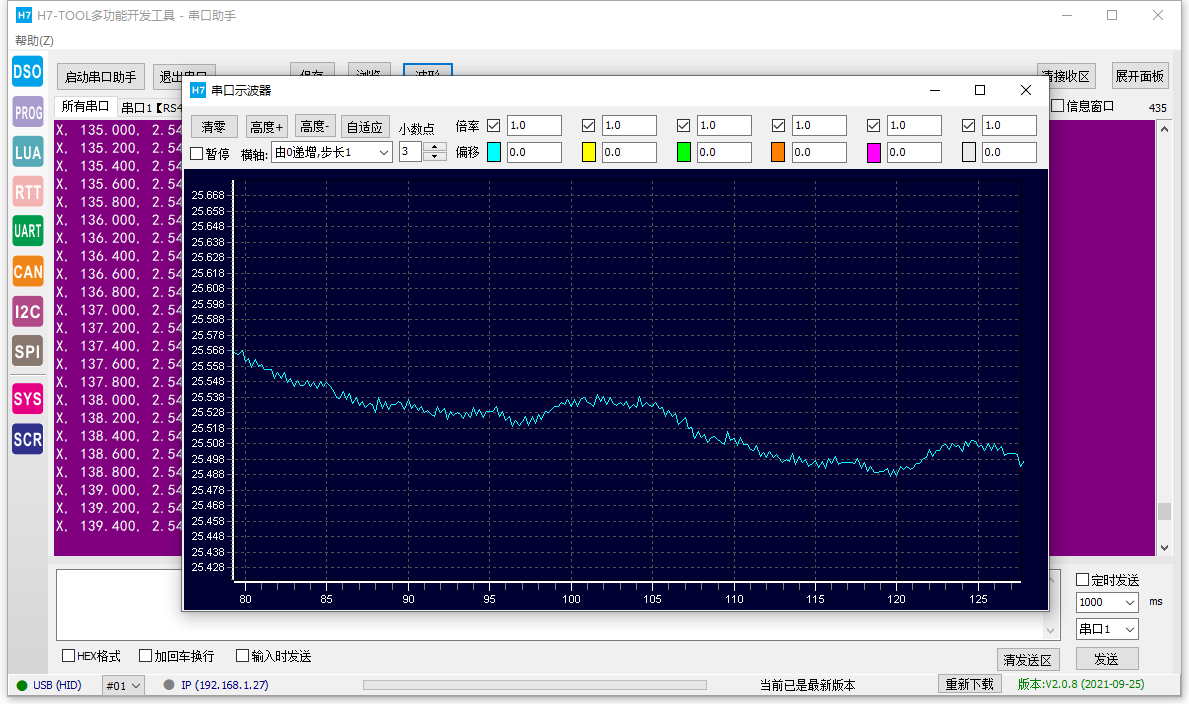

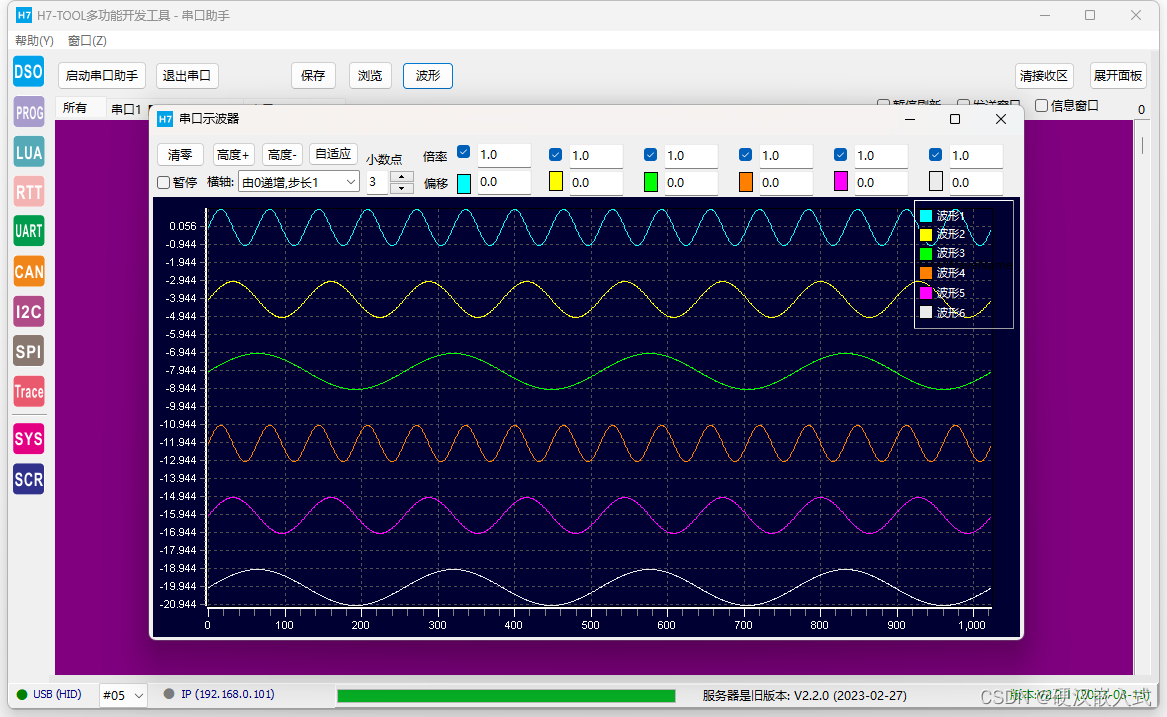

 2、支持6路波形展示：

 波形展示：

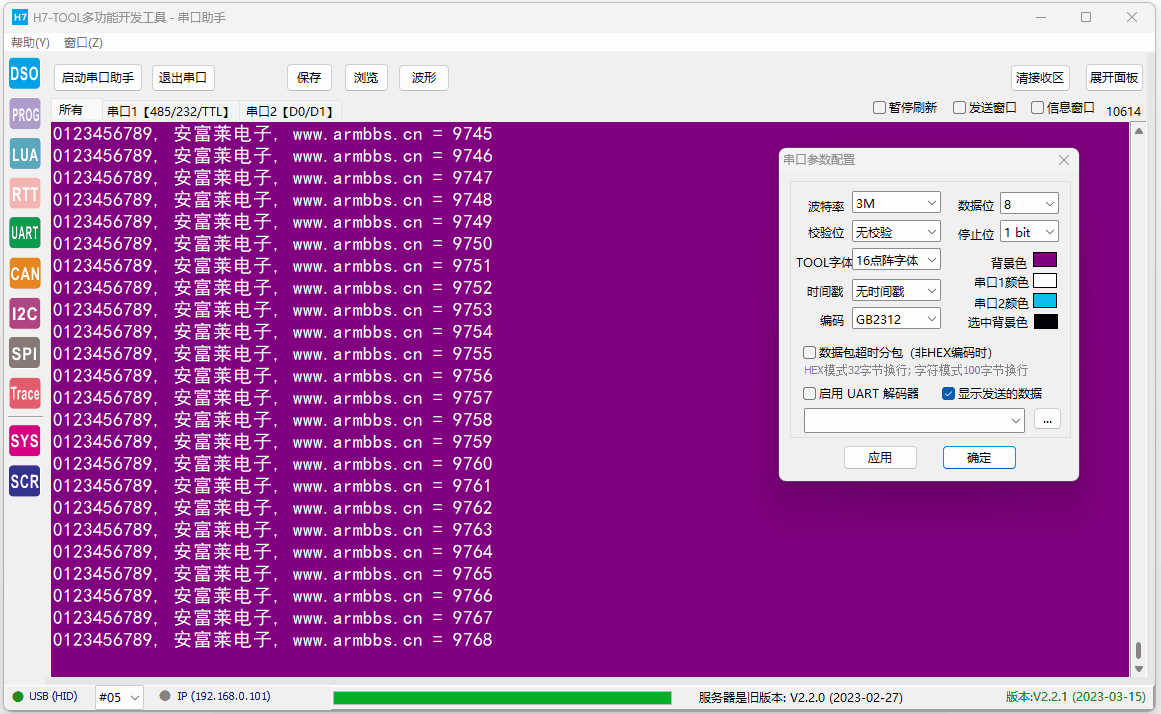

 3、3Mbps数据测试：

 4、太网和WiFi的局域网或者外网展示:

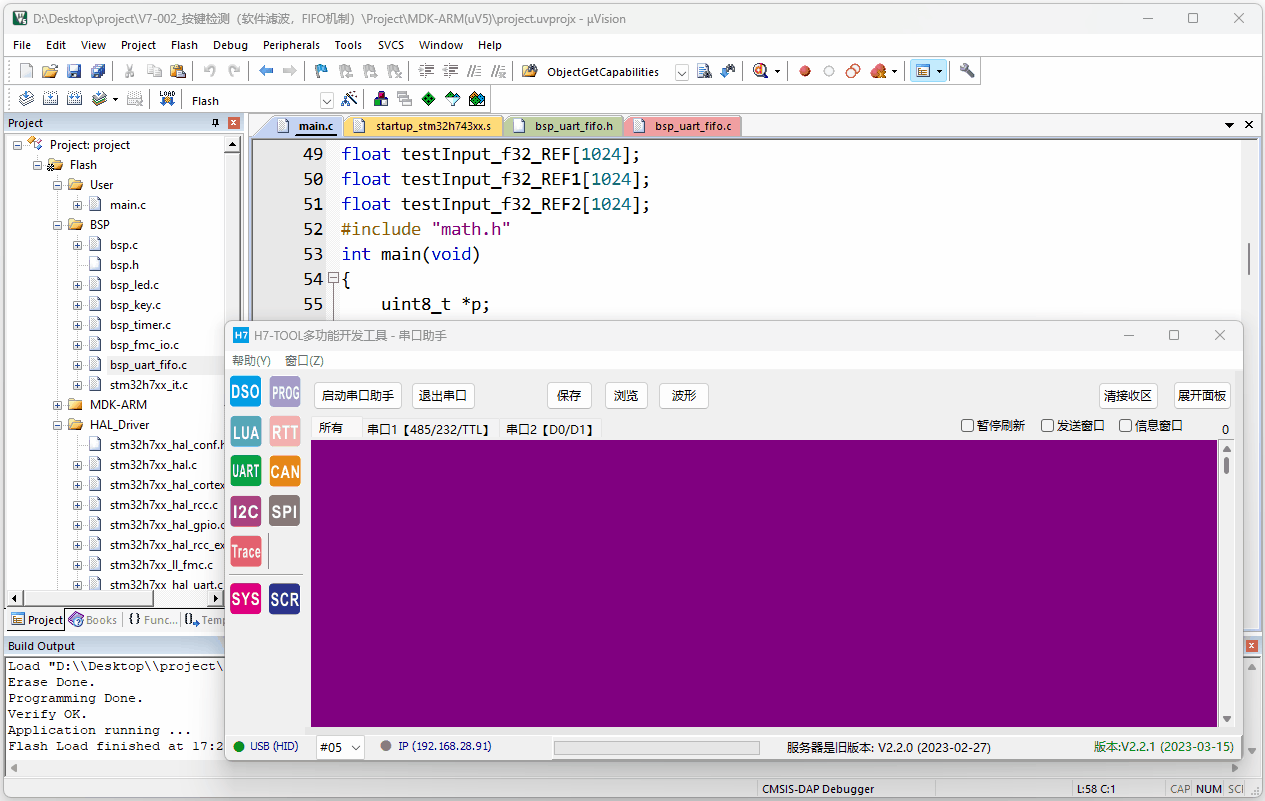

 5、MDK调试和串口同时使用 :

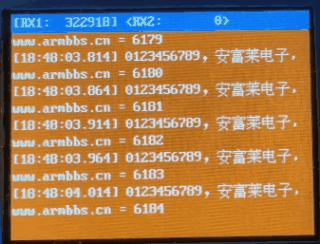

 6、离线使用，使用TOOL显示屏即可展示：

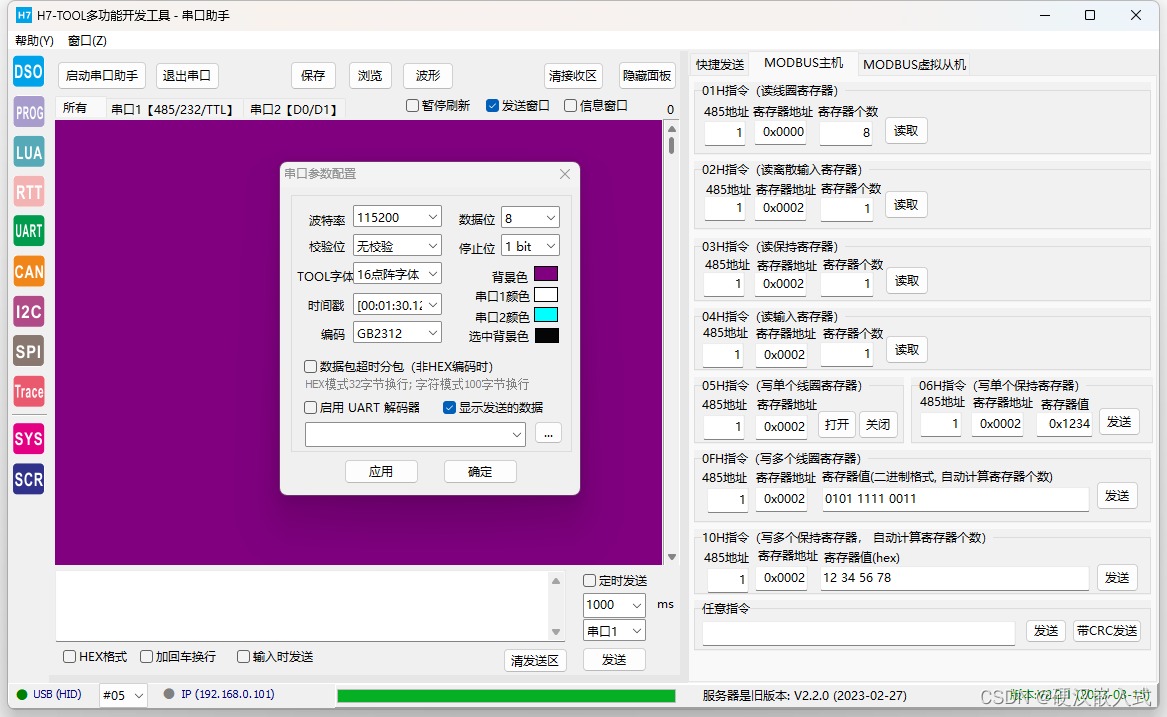

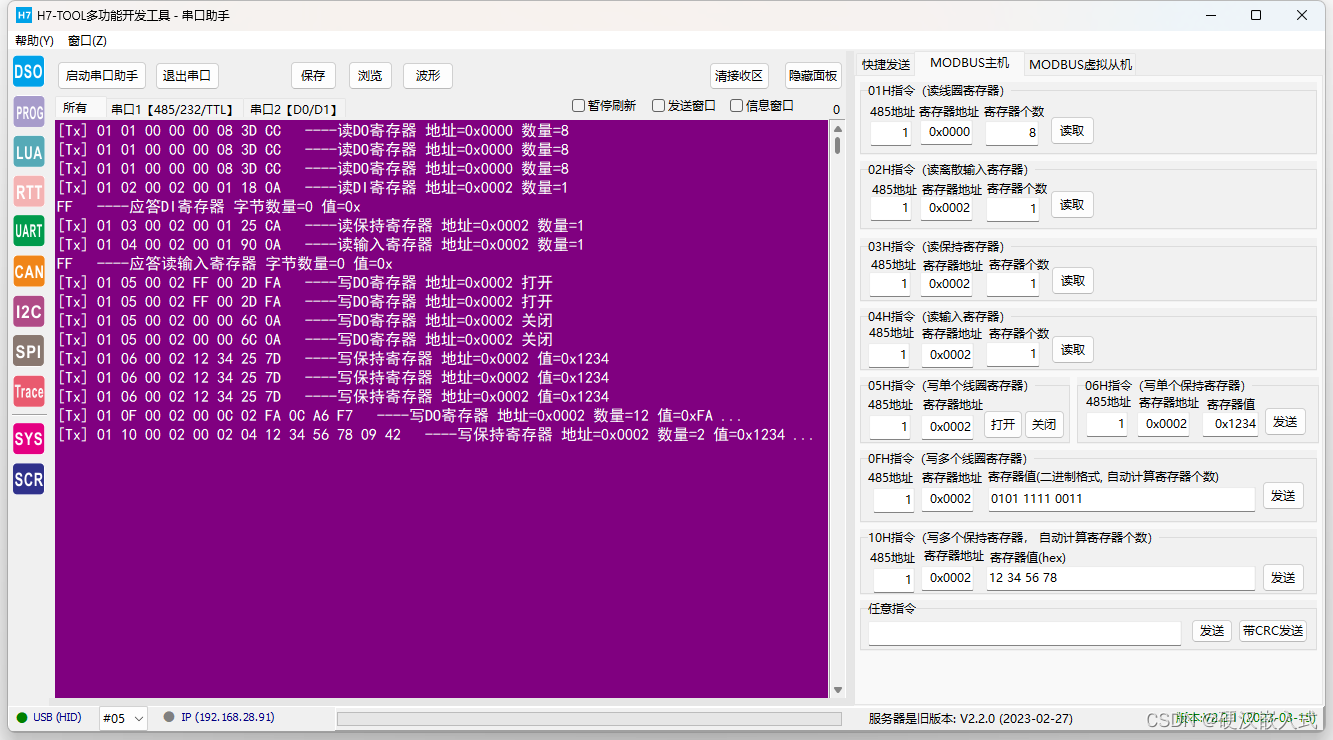

7、Modbus主站和从站:



1、支持以太网，USB和WiFi三种通信方式。
2、支持离线手持方式查看。
3、支持经典CAN和CANFD。
4、支持lua脚本对数据解码和分窗显示。
5、支持在发送面板直接输入lua语句控制发送逻辑。

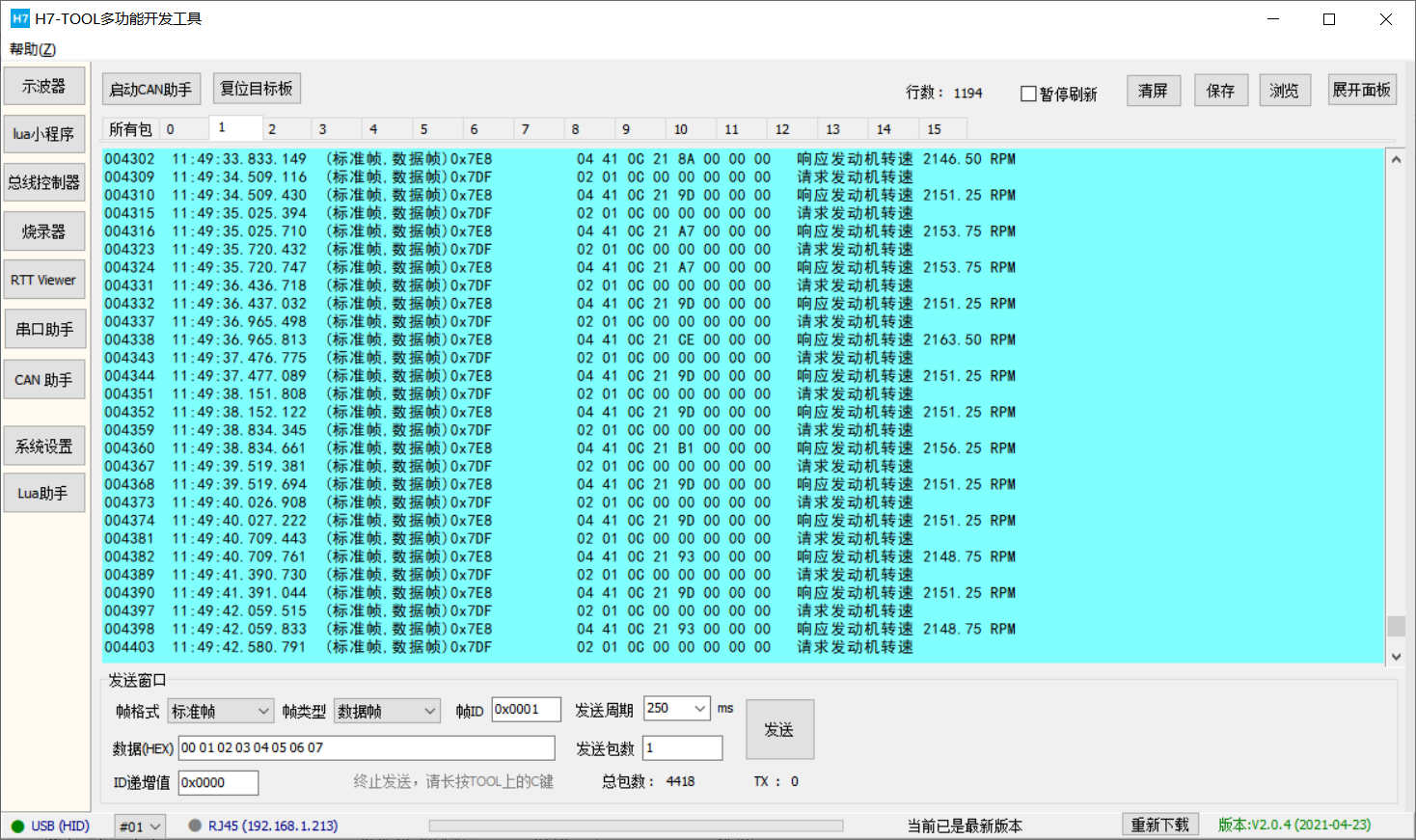

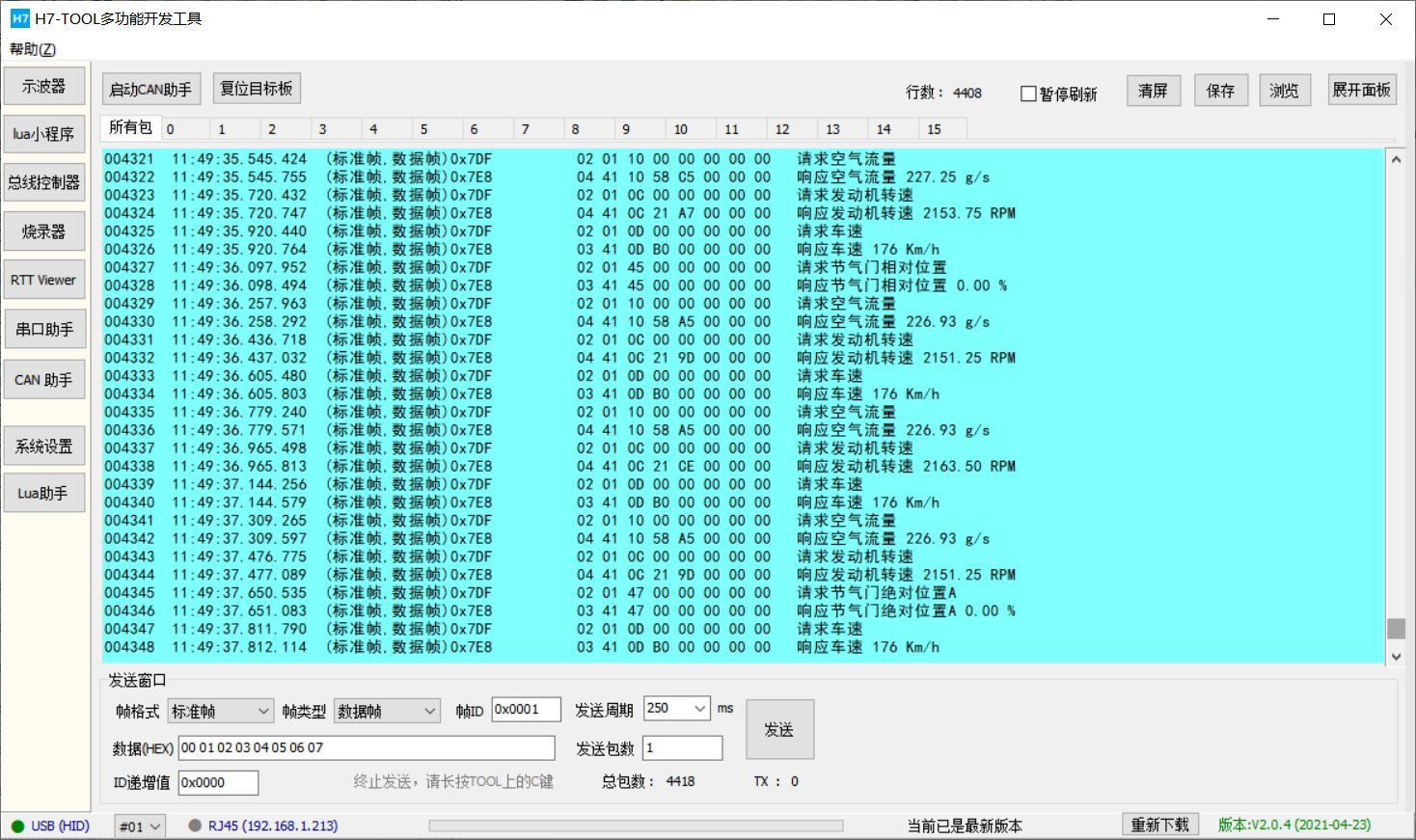

6、支持汽油车ODB解码器。
7、支持波形打印。

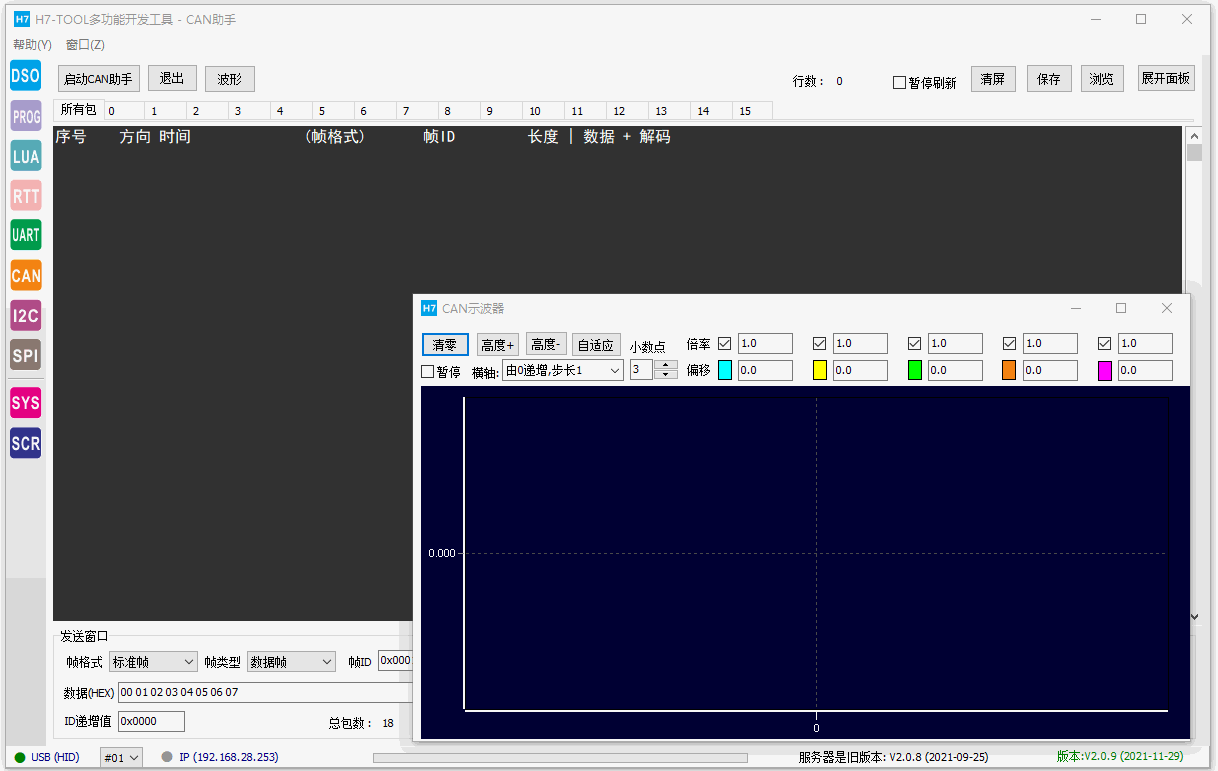

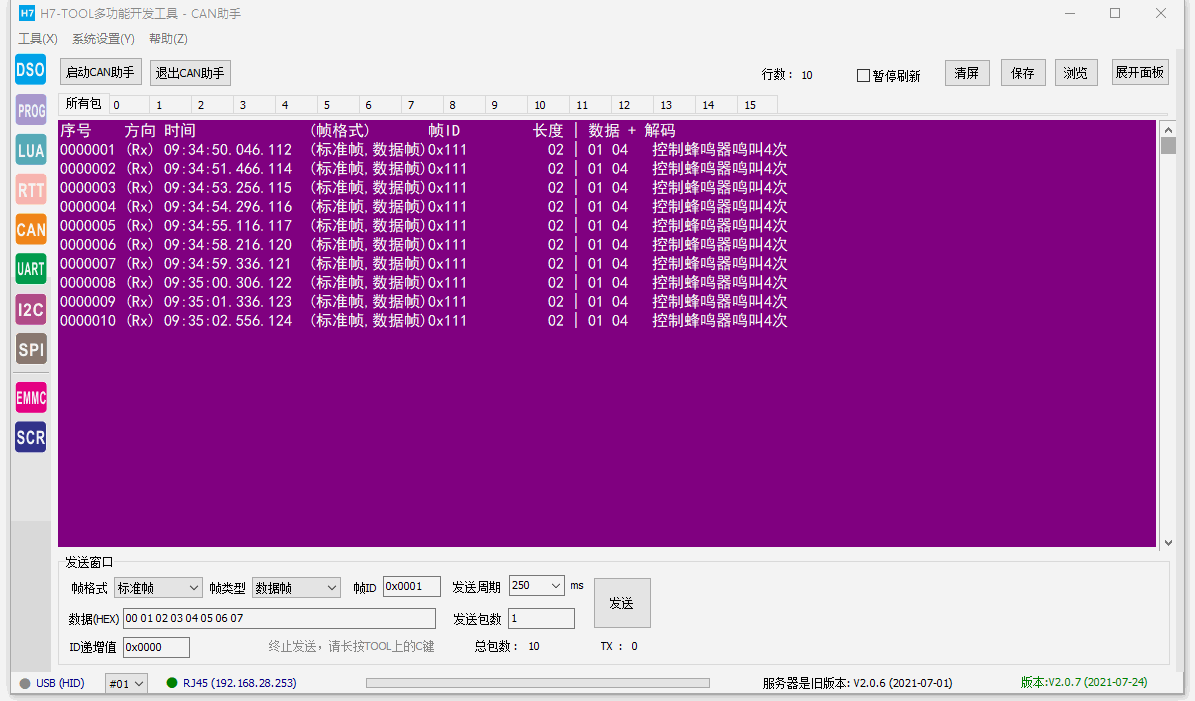

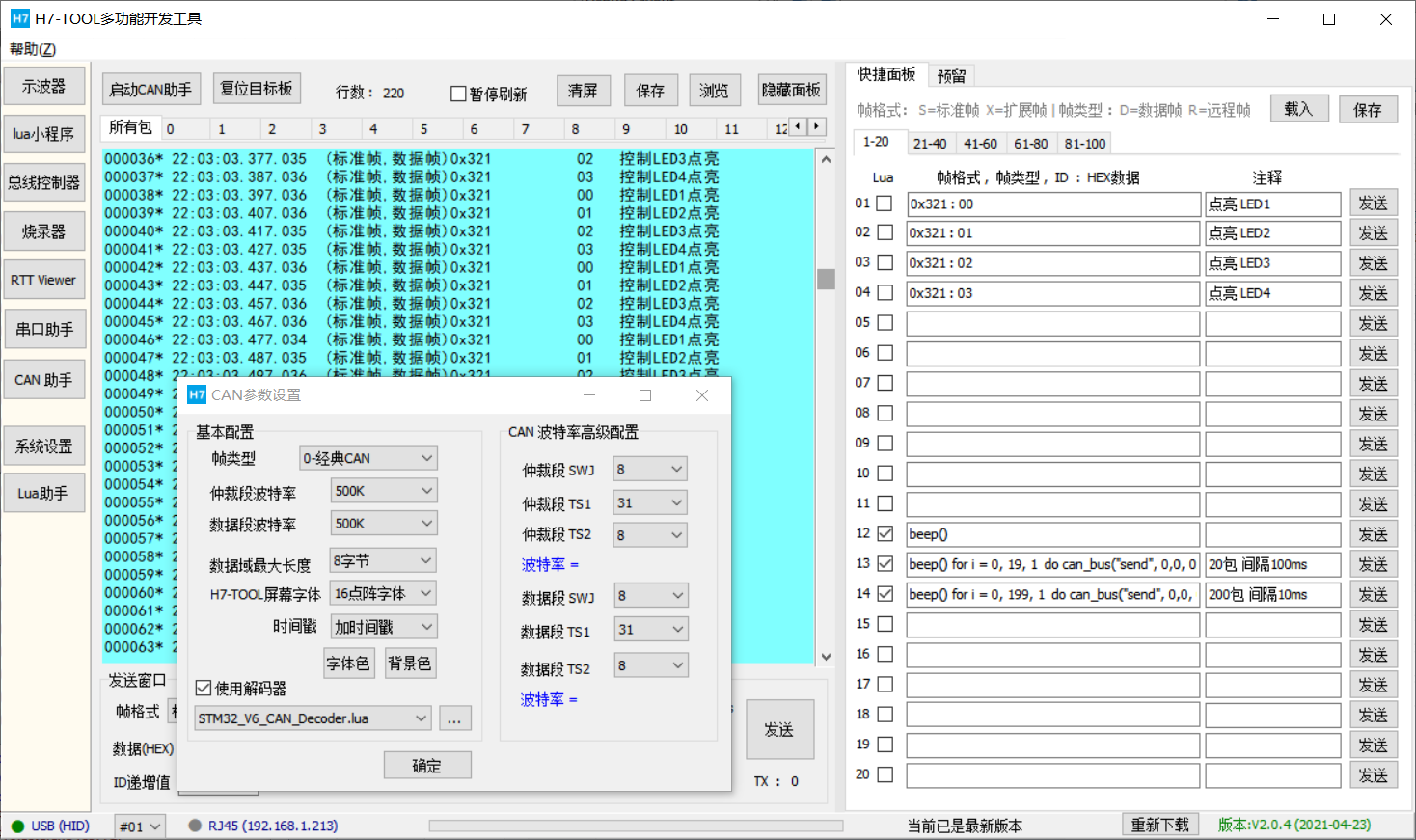

以太网或WiFi方式的CAN/CANFD助手效果展示，支持局域网和外网控制

波形打印：

高速USB HID免驱方式：

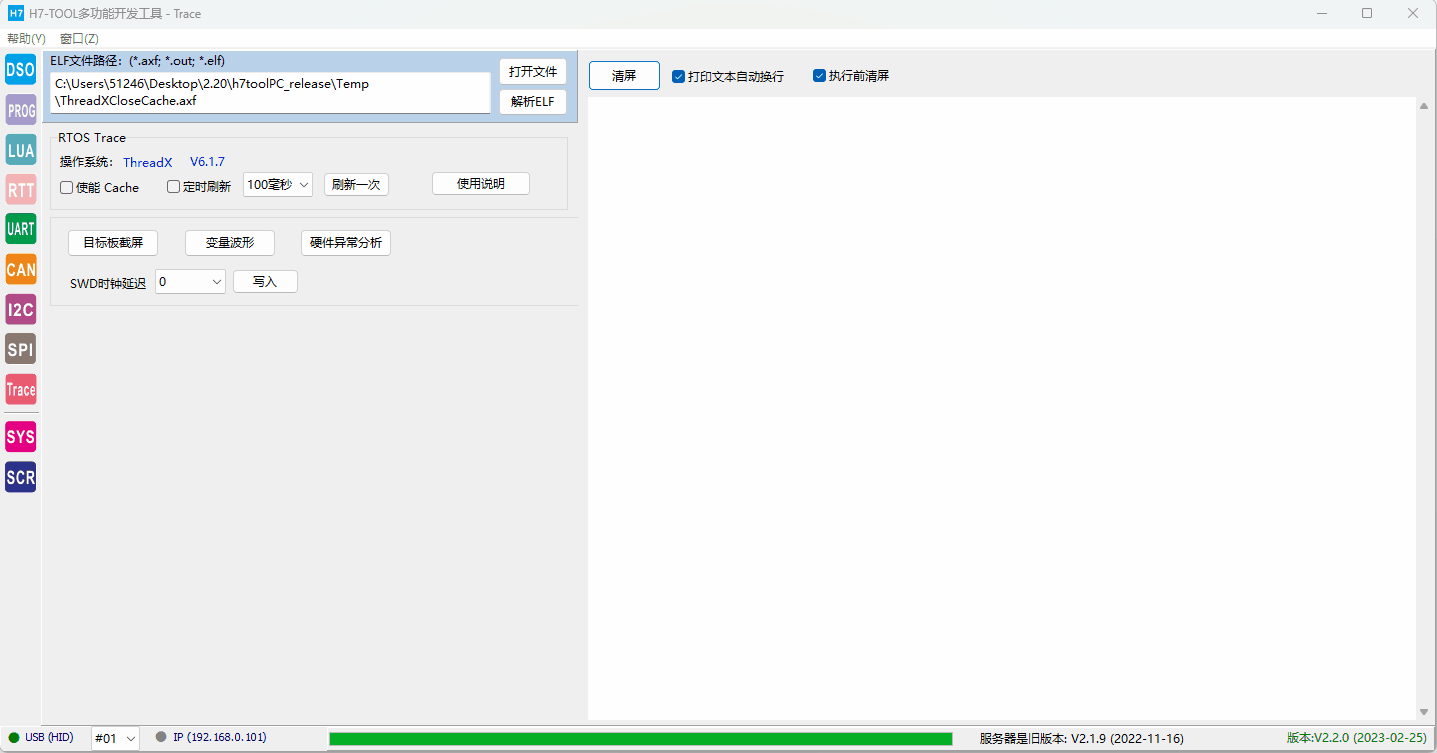

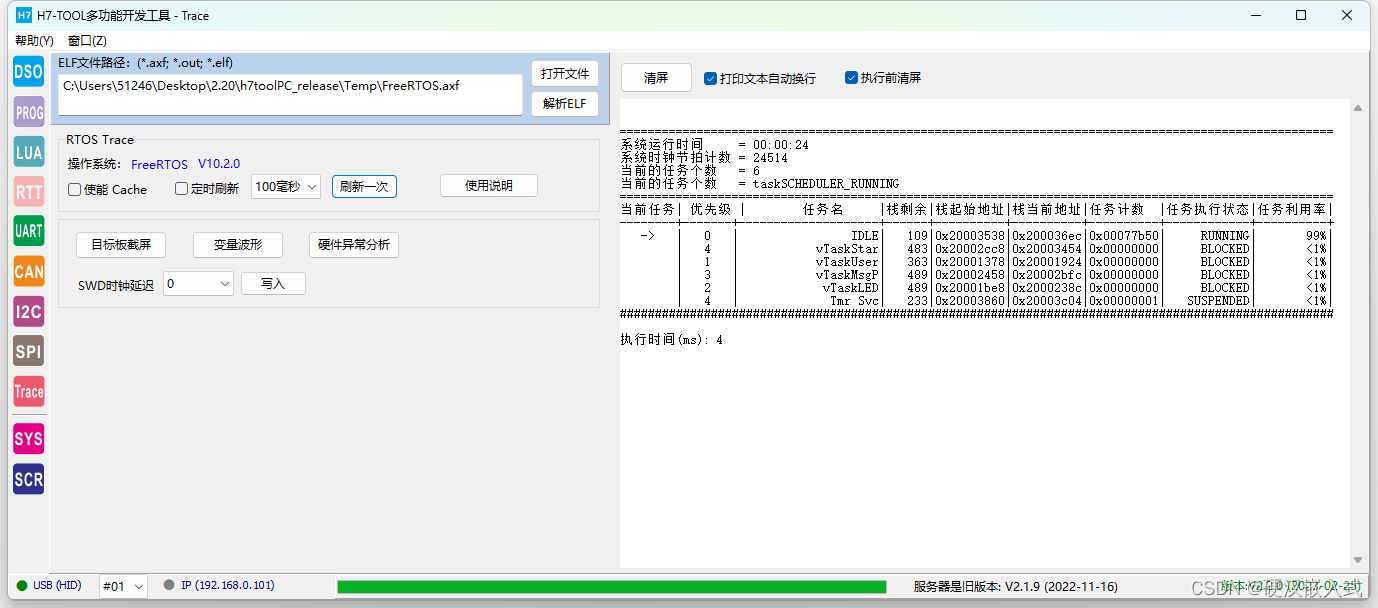

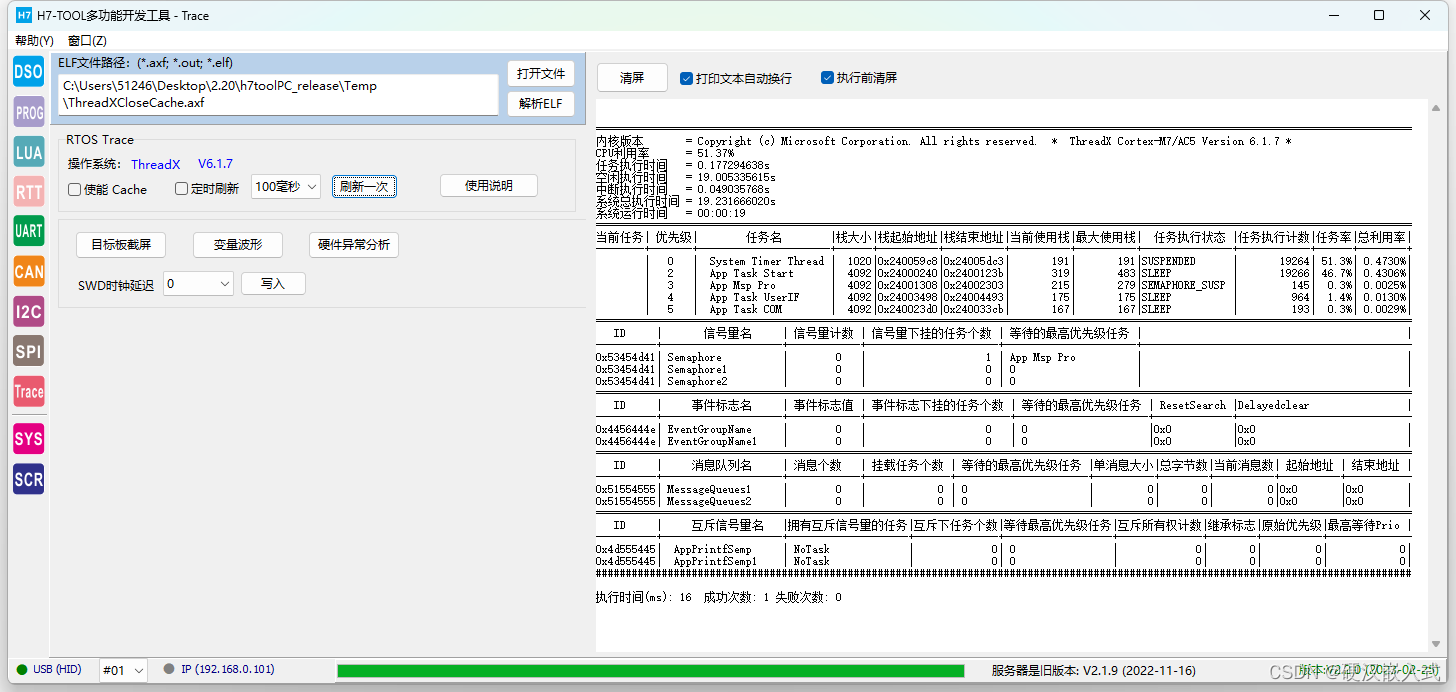

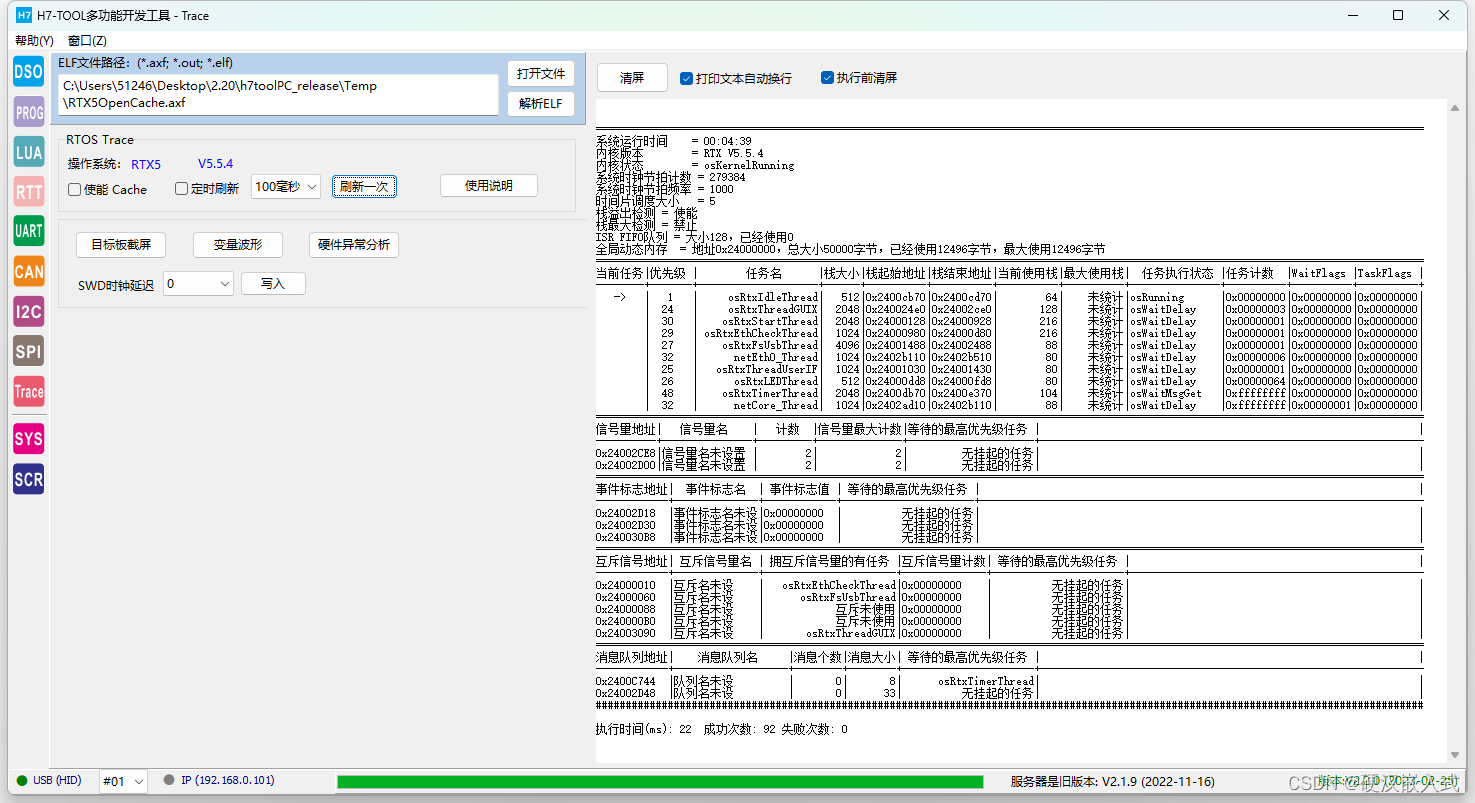

（1）已经支持RTX5，ThreadX和uCOS-III。后续将增加FreeRTOS（快完成了）、uCOS-II，RTX4，RT-Thread，MbedOS，NuttX和Zephyr。
（2）仅需用H7-TOOL的SWD接口连接目标板，可随时随地连接目标板，不复位目标板，不影响目标板的正常功能.
（3）不需要目标板额外做添加任何代码。
（4）支持WiFi、以太网和USB连接，支持外网远程访问。USB访问速度最快。

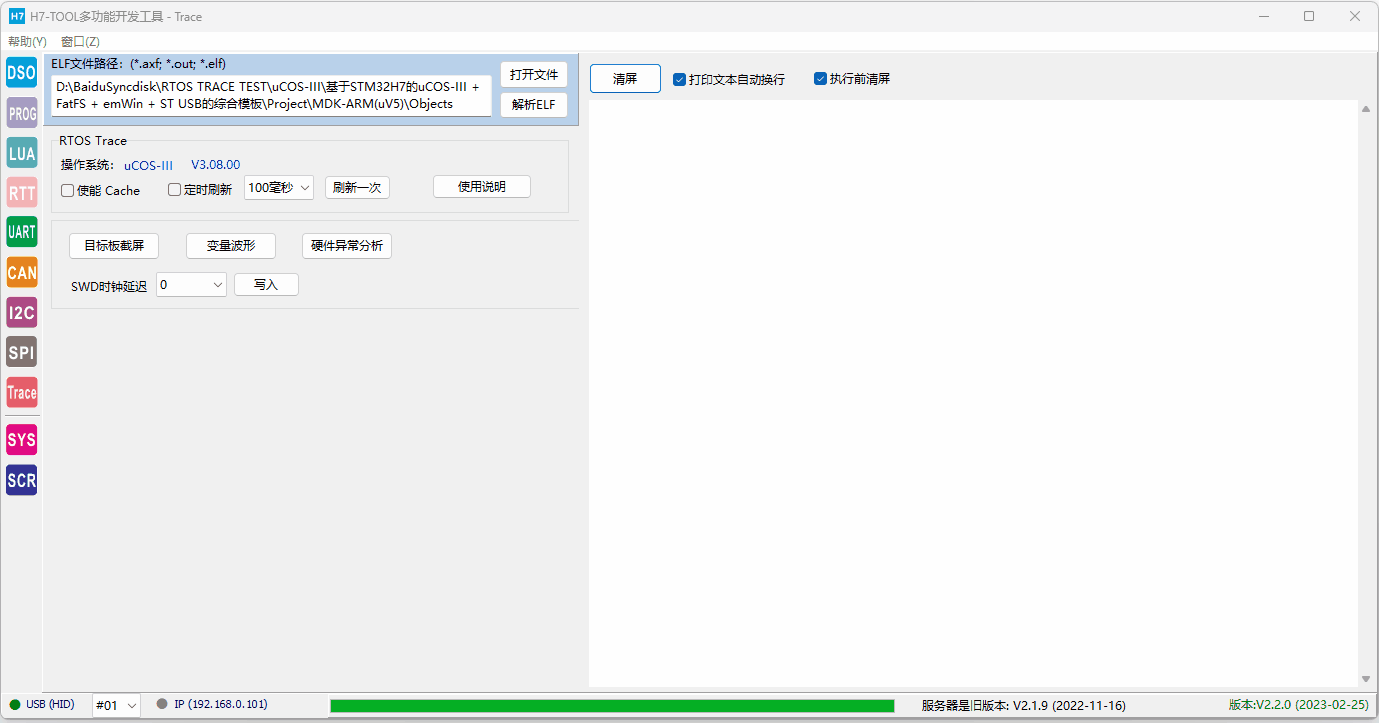

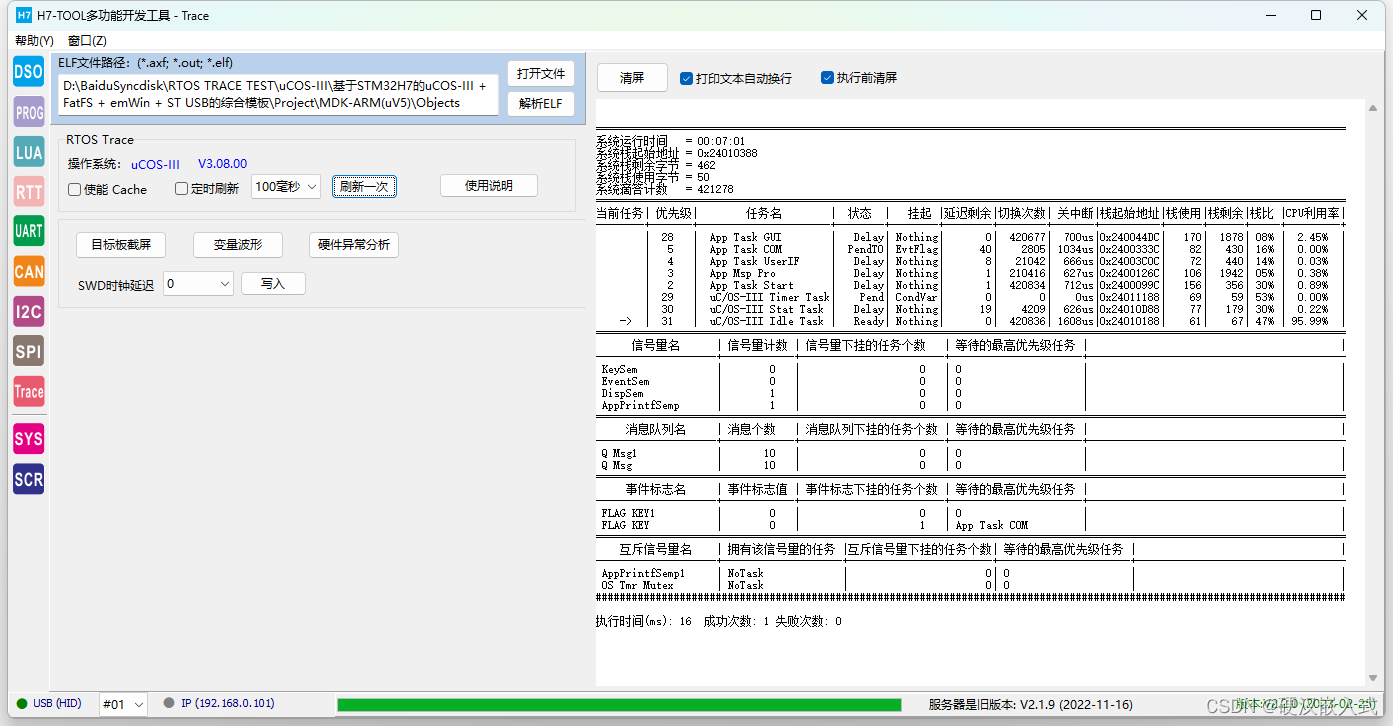

uCOS-III单次点击效果：

 下面是uCOS-III勾选“定时刷新” 动态效果：

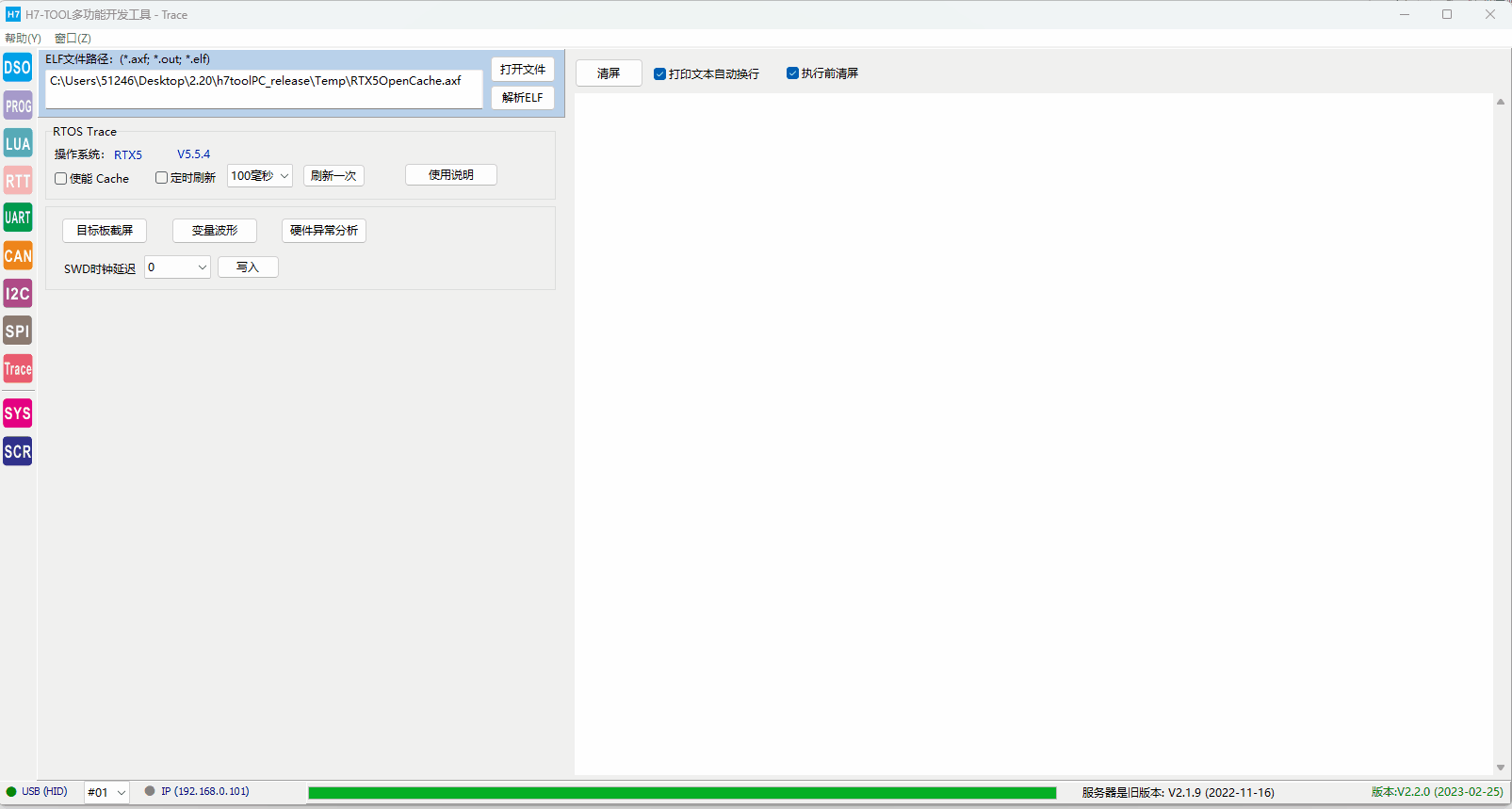

同理，RTX5的单次点击效果如下：



 RTX5的动态刷新效果：



 ThreadX的单次点击效果如下：

动态效果如下：

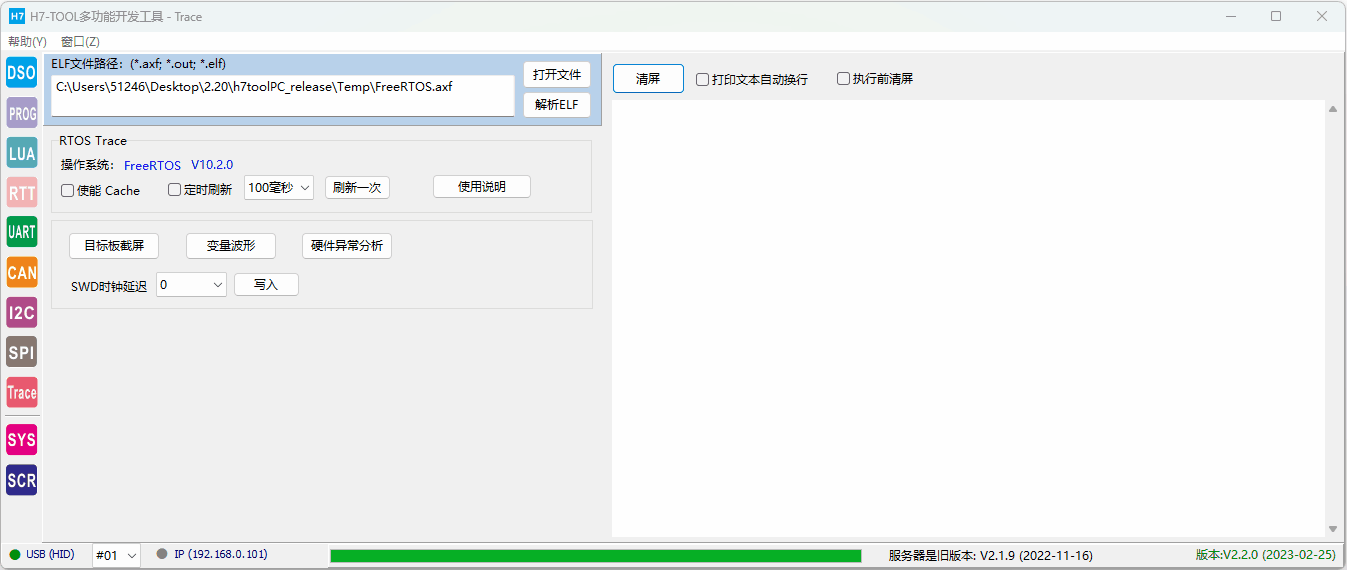

FreeRTOS的制作也快完成了，后续发布

动态效果：

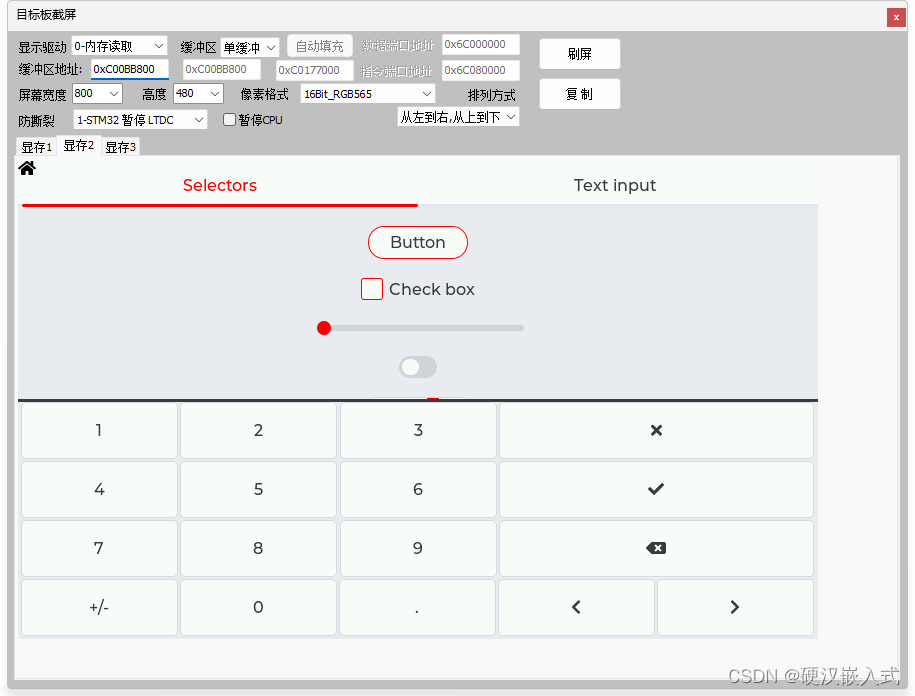

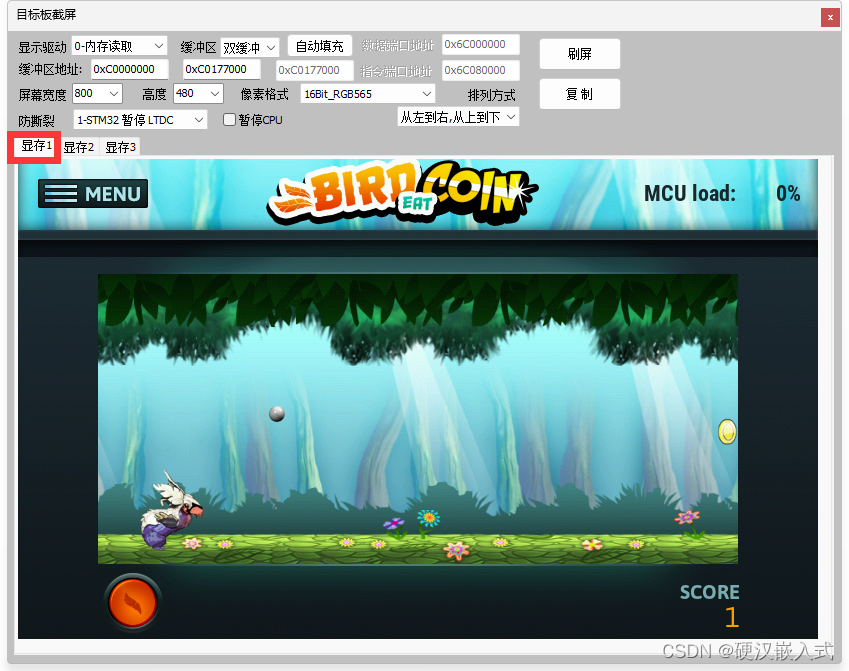

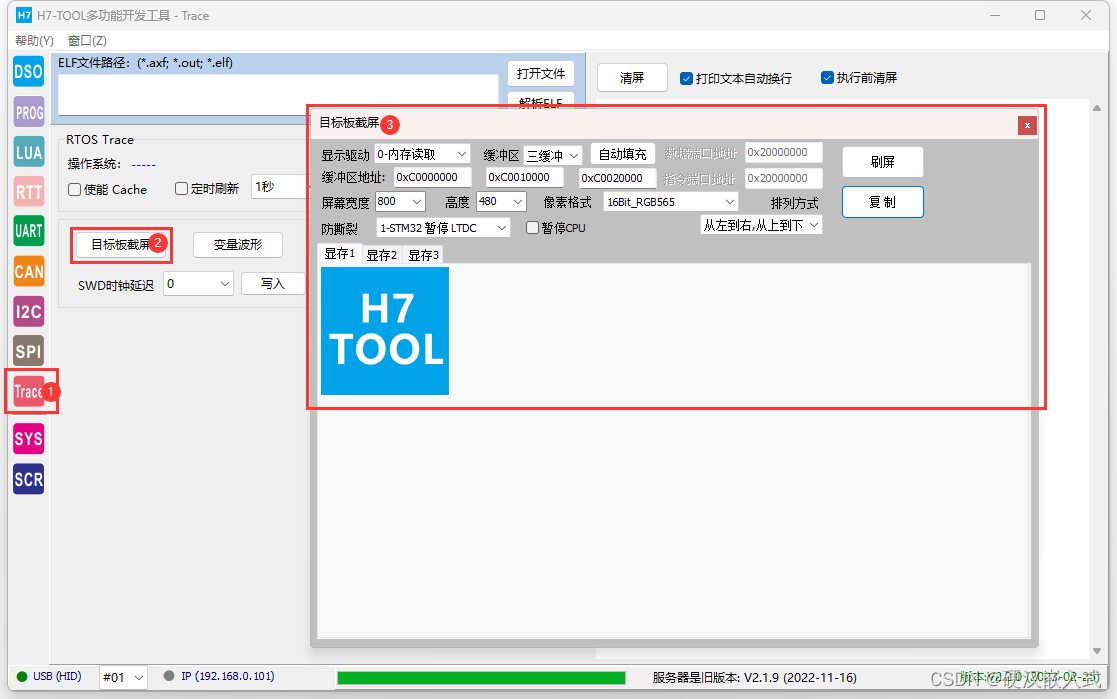

早期包括现在做产品效果展示，需要截屏时，很多时候依然采用的SD卡/U盘这种的古老方案，不仅麻烦，而且繁琐。此功能为此而生

1、用户仅需接上SWD接口（3线，4线或者5线均可），无需用户嵌入代码到目标，填入显存地址即可，通过这个功能，会大大方便大家产品效果展示。
2、支持RGB接口屏和总线接口屏方式，对于总线接口方式，比如使用STM32的FSMC总线外接ili9488，RA8875都是没问题的。并且也支持FSMC总线方式外接OLED屏读取。
3、裸机，TouchGFX，ThreadX GUIX，emWin，LVGL，AWTK全部测试通过，含多缓冲方式玩法。
4、颜色格式支持RGB565、RGB888、ARGB8888和1bit单色屏。

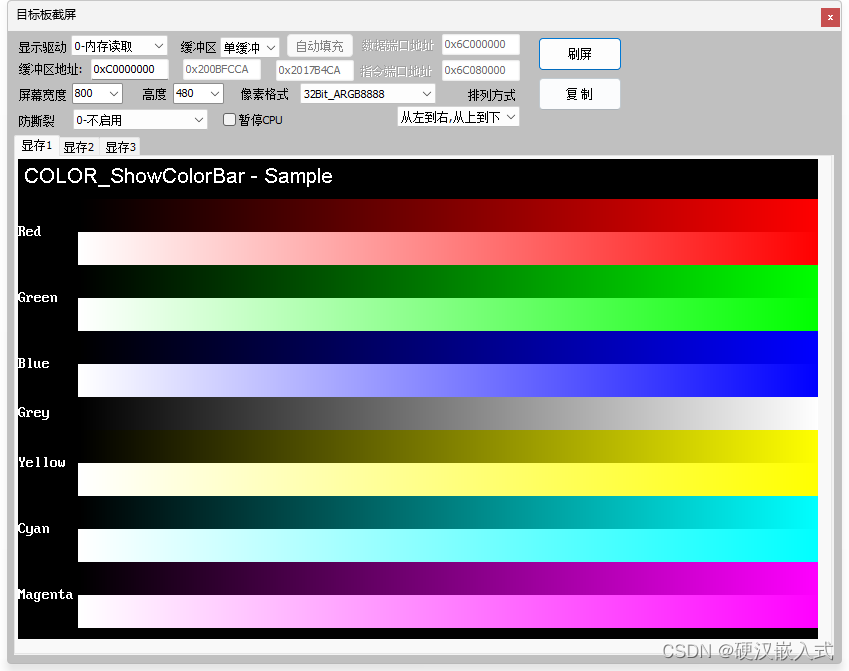

5、支持USB，WiFi和以太网通信方式，支持内网和外网访问，由于截图是原始数据，数据量较大，推荐用USB方式获取。

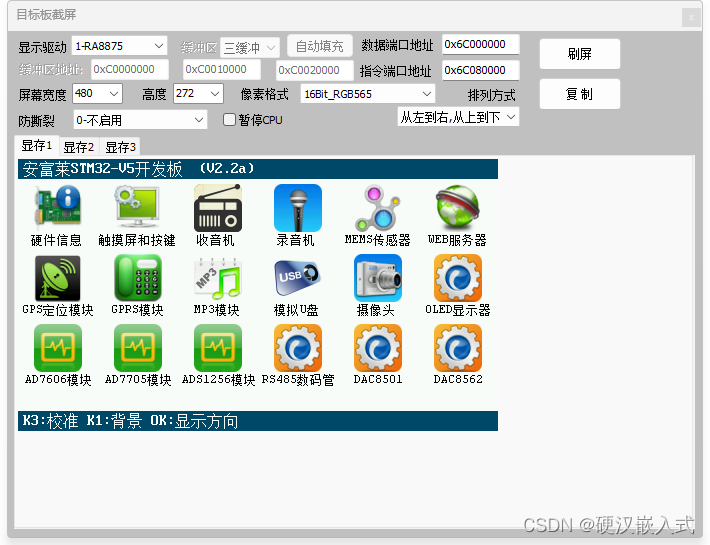

 RA8875

 ili9488

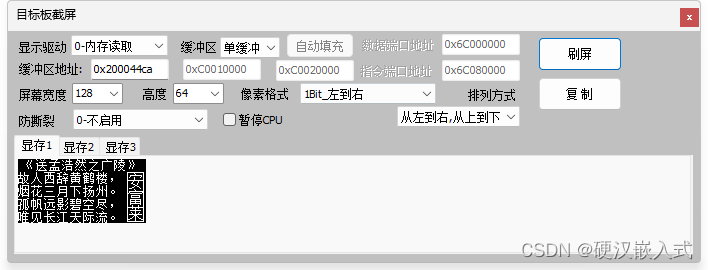

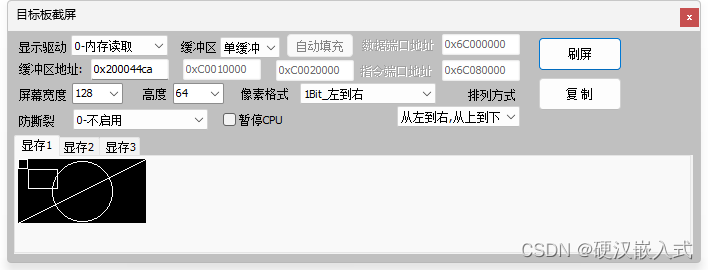

 单色屏

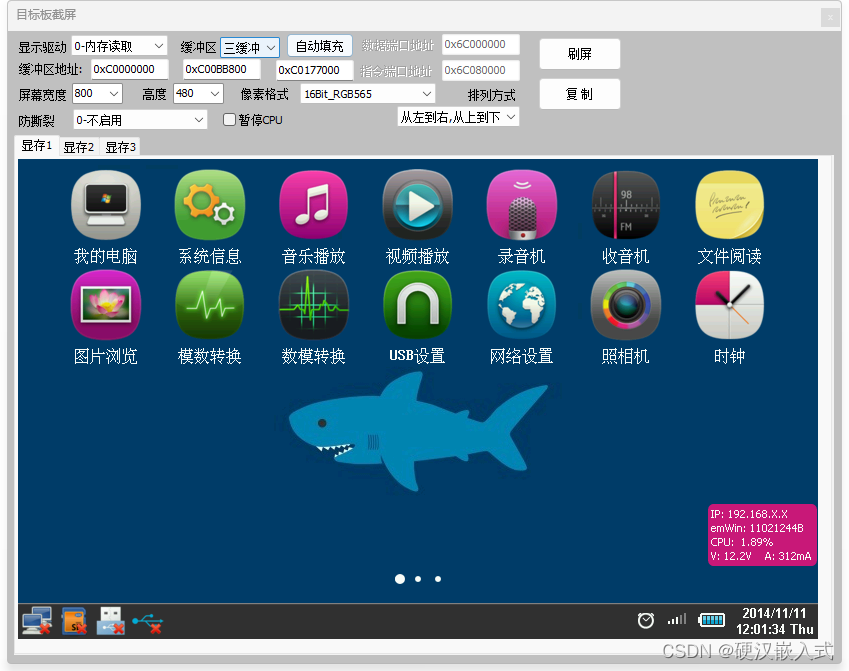

 emWin多缓存

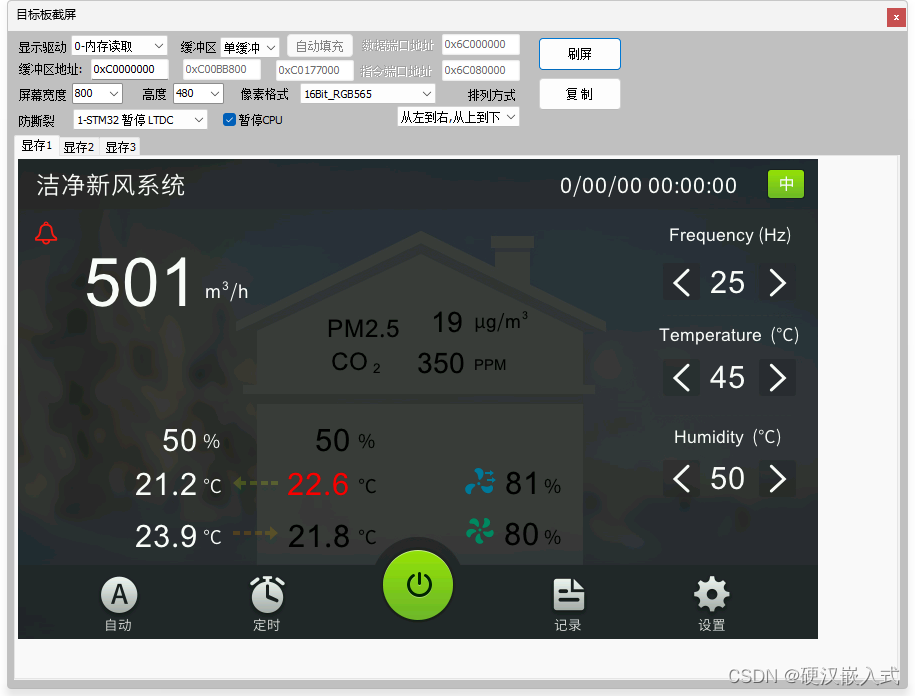

  TouchGFX

 GUIX

 LVGL

 AWTK

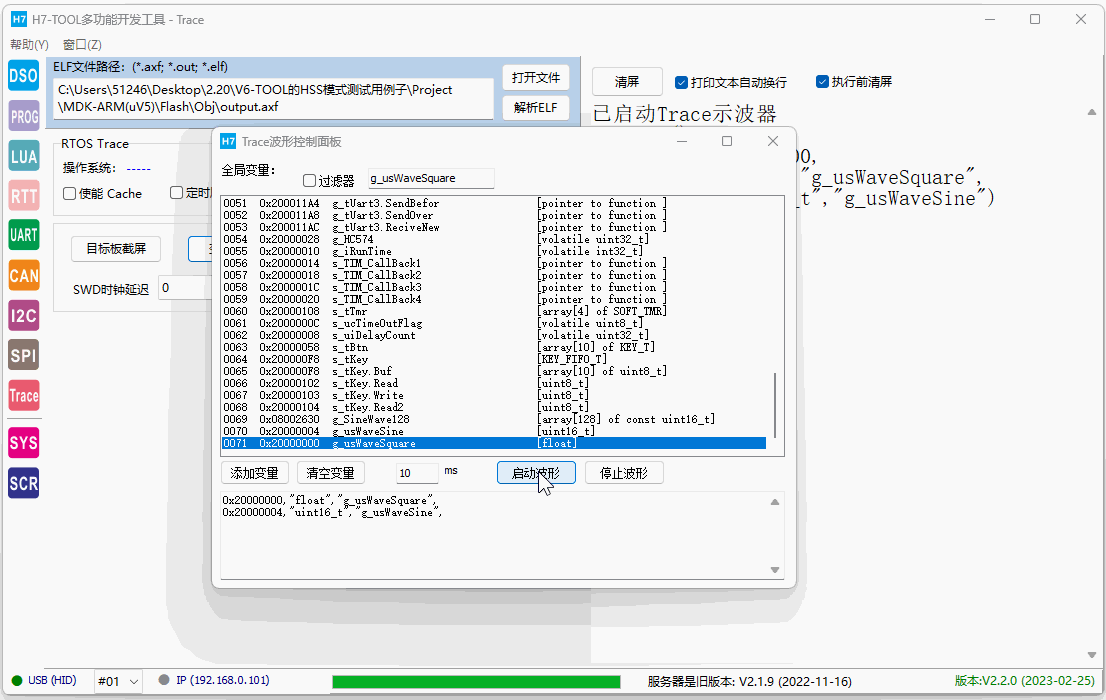

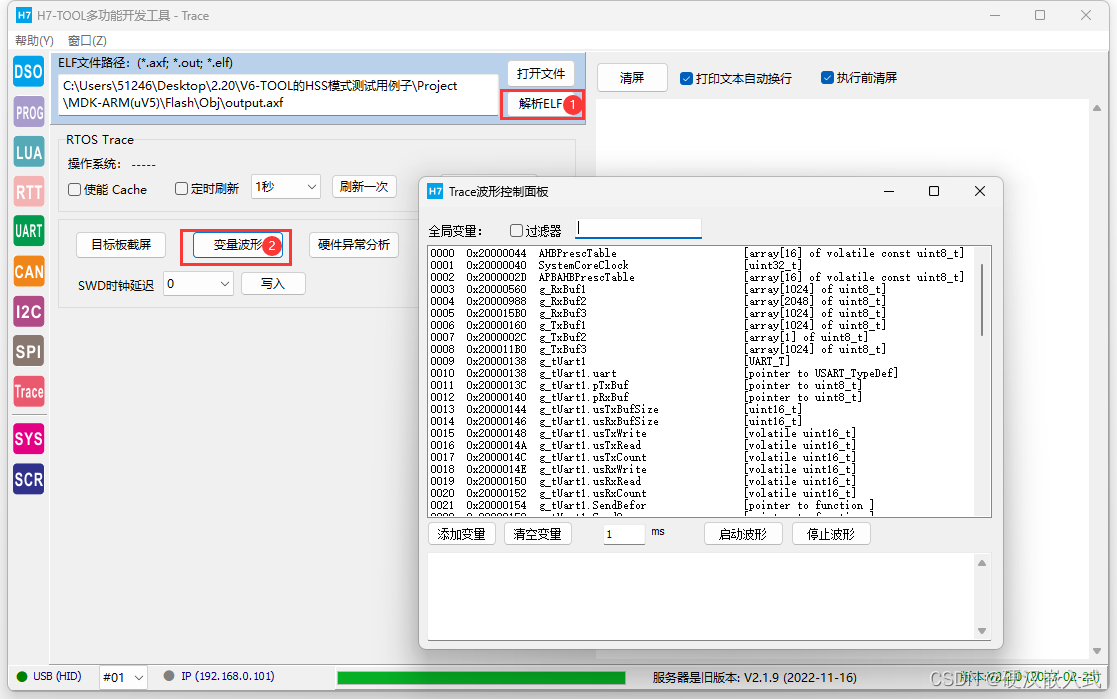

Scope波形，支持导入elf，axf，out文件来解析工程的全局变量，含结构体变量成员
1、用户仅需接上SWD接口（3线，4线或者5线均可），无需用户嵌入代码到目标，全程无需复位芯片，直接读取即可，而且随时随地都可以连接目标板，不影响目标板的正常功能，不需要额外资源。
2、JScope的HSS模式是采用的定时器查询方式，如果需要自己控制，大家可以使用TOOL提供的RTT波形打印方式。
3、支持USB，WiFi和以太网通信方式，支持内网和外网访问，其中USB方式速度最快，使用WiFi和以太网方式根据网络情况，调节读取速度。

动态效果：

 上电后一段时间进入硬件异常，或执行某个功能就进入硬件异常，我们可以方便的通过IDE软件或者嵌入的异常分析代码来锁定问题位置。

而运行比较长的时间，比如两周，一个月等，这就不方便挂个电脑分析了。

挂个TOOL就比较方便，可以长时间检测跟踪芯片的运行，出问题的时候可以关键信息导出来。简单的可以TOOL自带显示屏直接分析出结果，复杂的可以电脑端上位机软件分析。

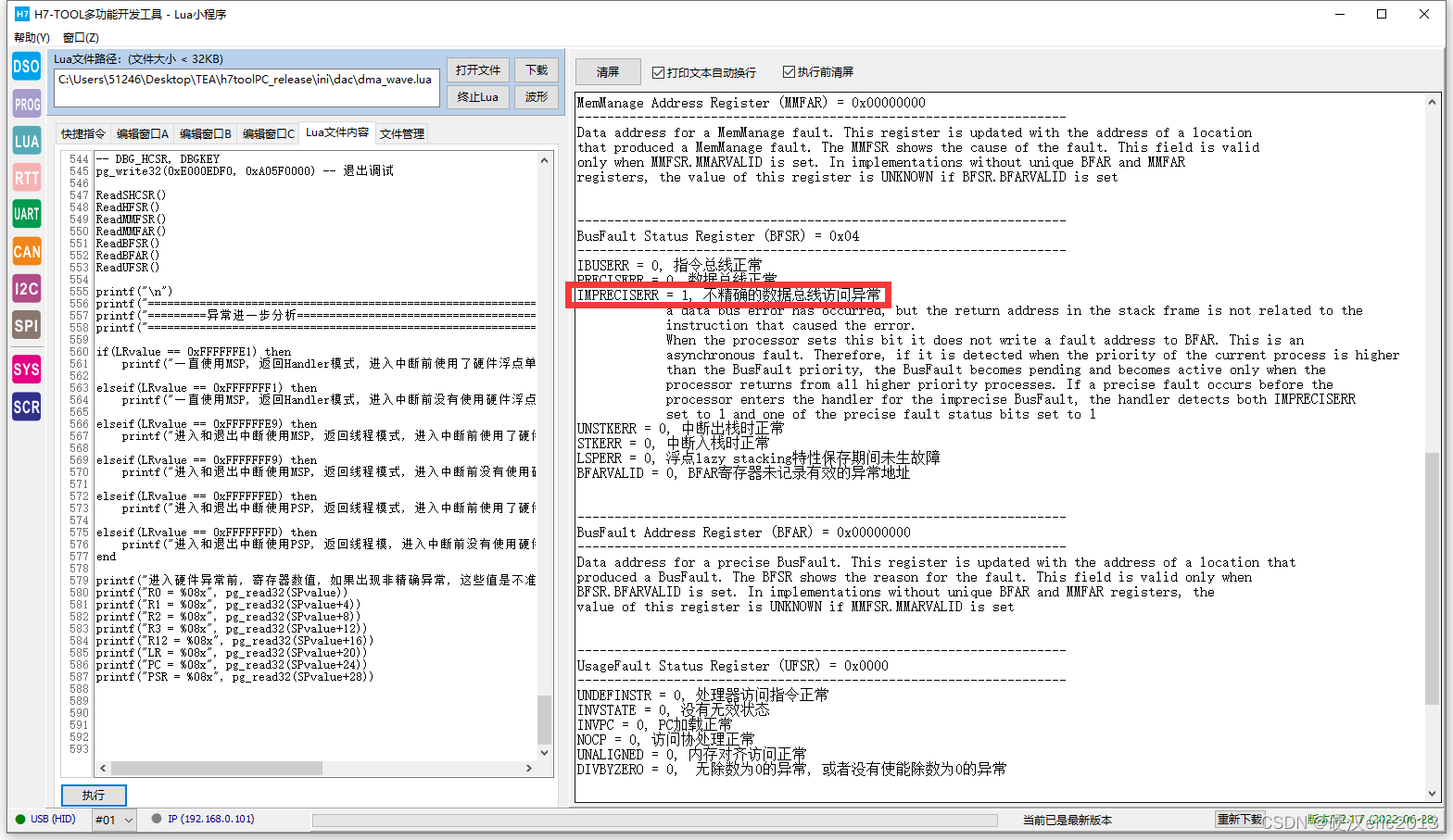

在线检测

 离线检测

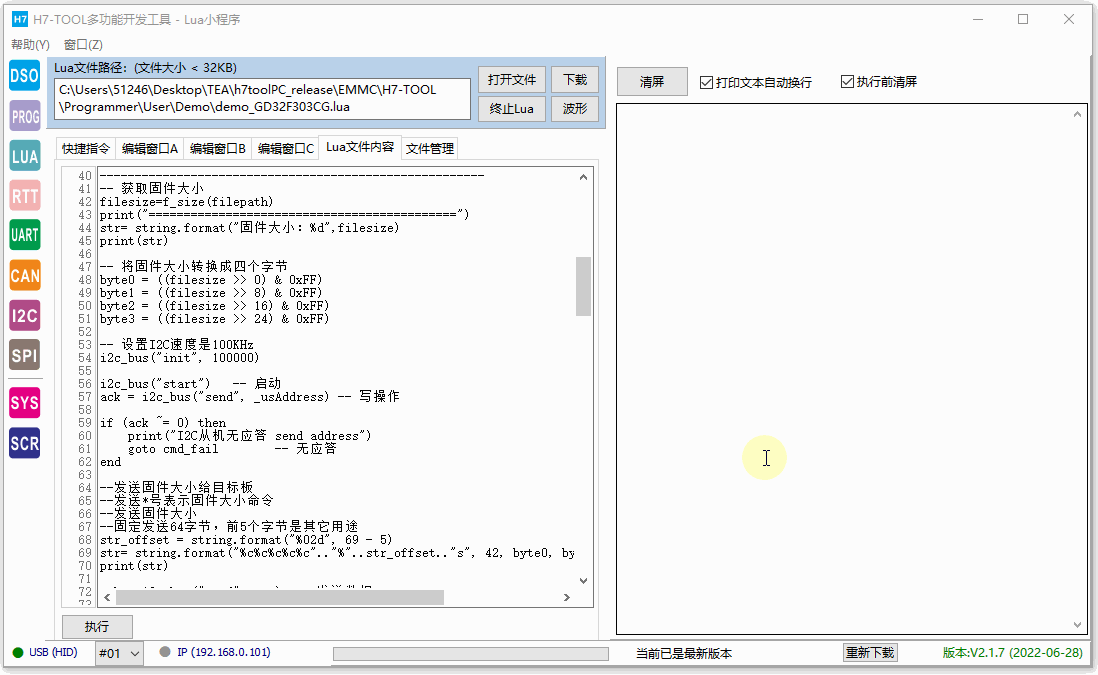

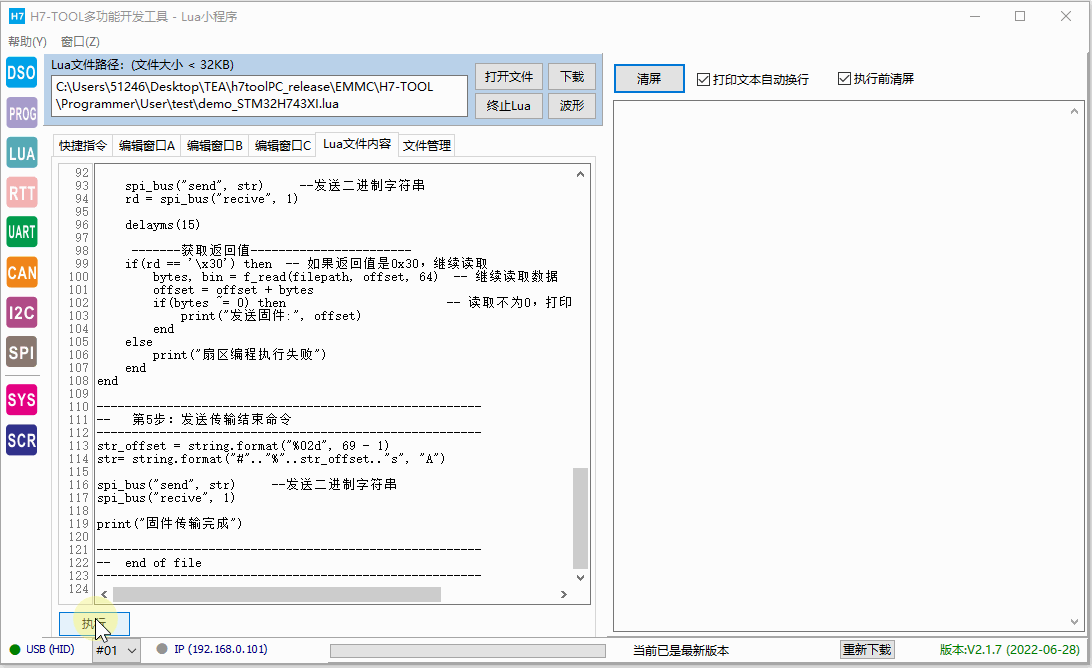

 LUA脚本的好处是用户可以根据自己注册的一批API（当前TOOL已经提供了几百个函数供大家使用），实现各种小程序，不再限制Flash里面已经下载的程序，就跟手机安装APP差不多，所以在H7-TOOL里面被广泛使用，支持在线调试运行，支持离线运行。

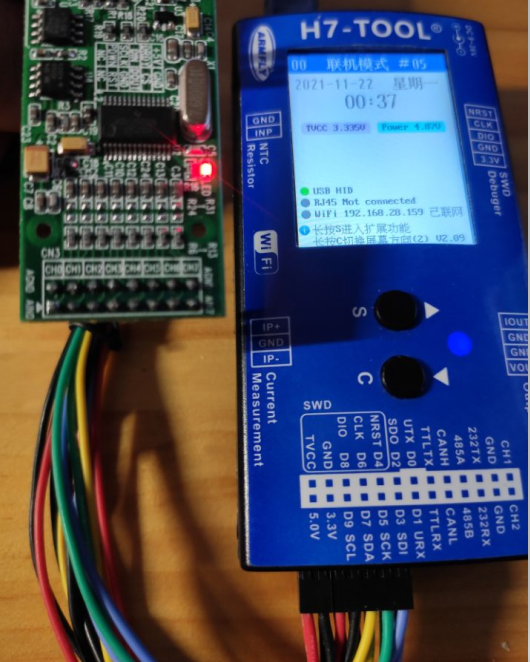

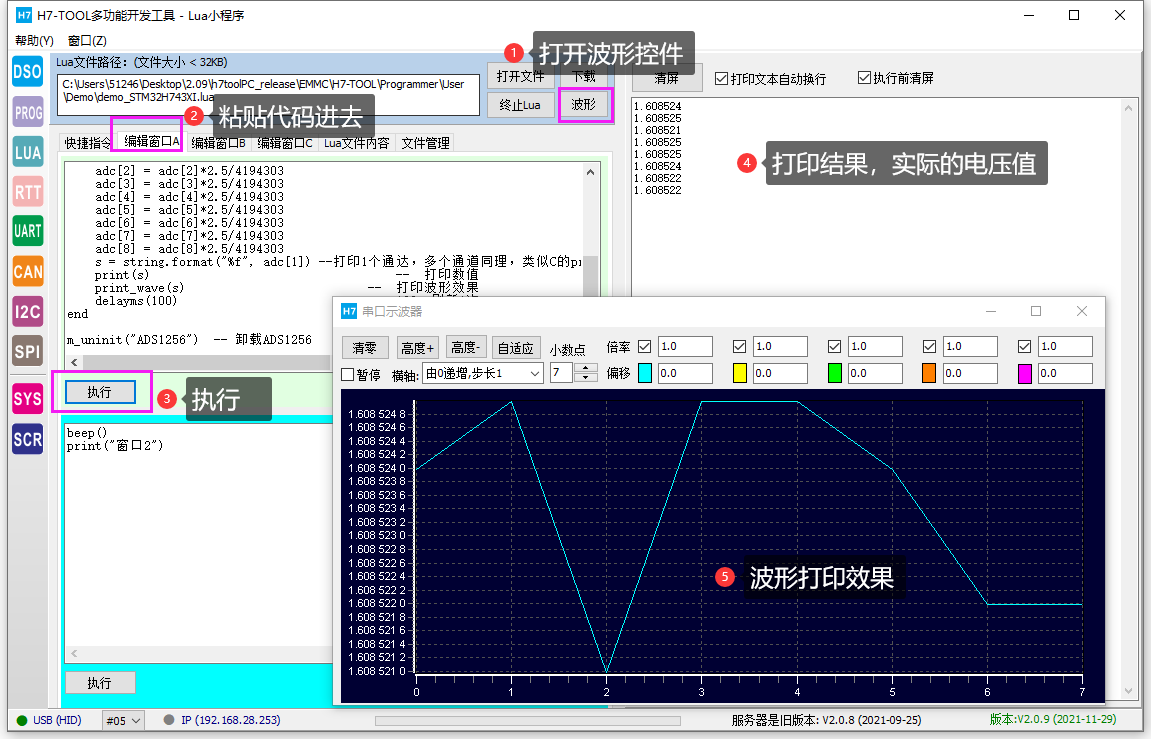

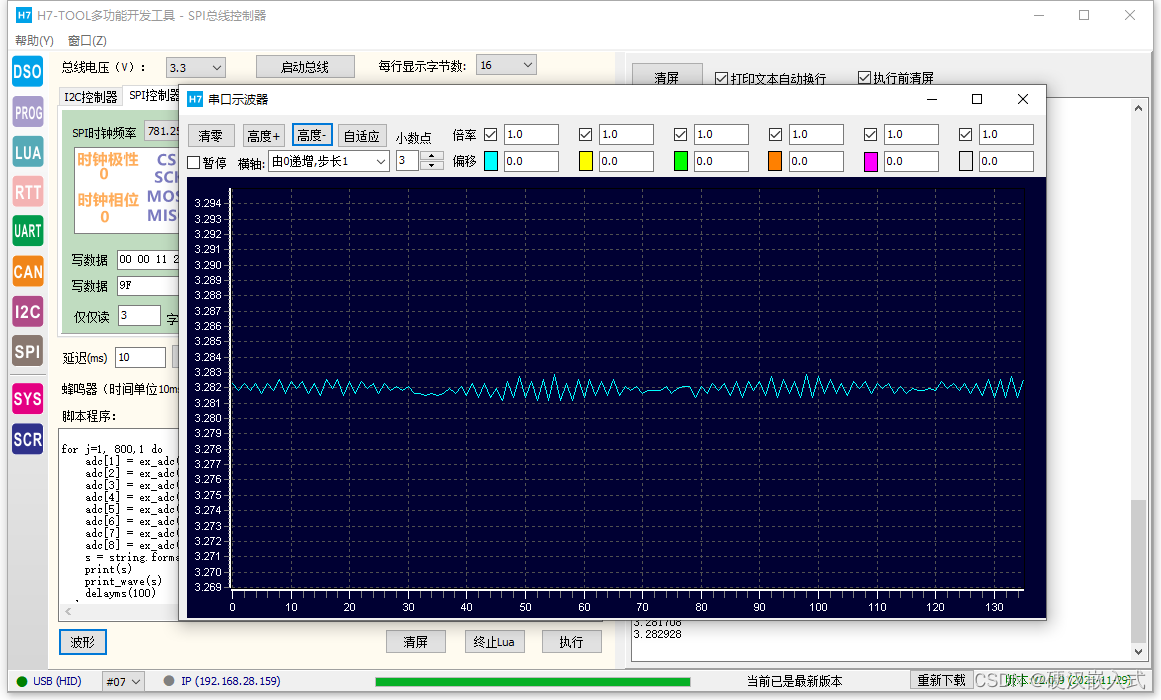

举例说明，通过Lua小程序驱动8通道24bit ADC芯片ADS1256。

这个功能非常有意义，大大方便了多路高精度数据采集监测。

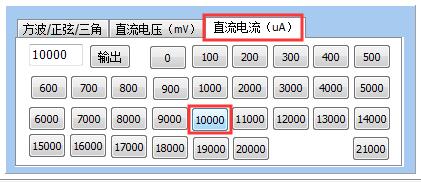

H7-TOOL的0-20mA电流输出

设置输出10mA。

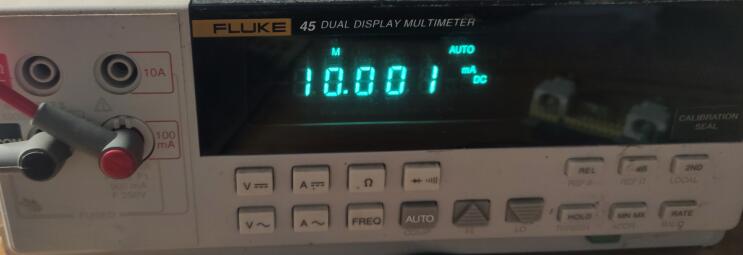

然后接入万用表，测量得实际的输出电流是10.001mA。

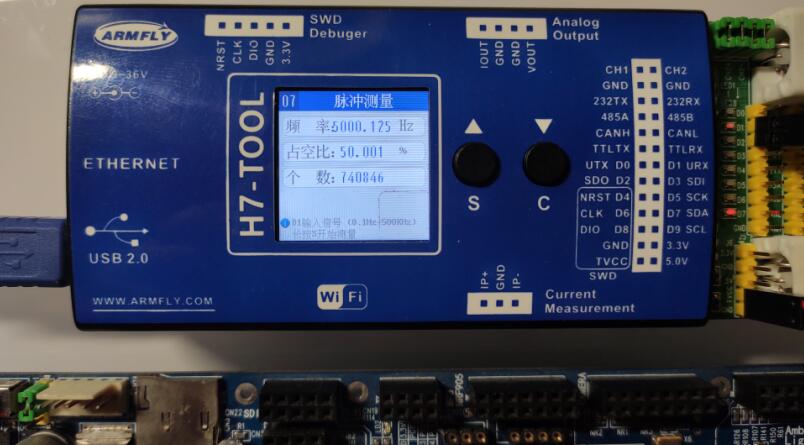

H7-TOOL频率计数和脉冲计数

测量范围0.1Hz到500KHz。

测试5KHz的方波，50%占空比。

实际测试结果是5000.125Hz，占空比50.001%。

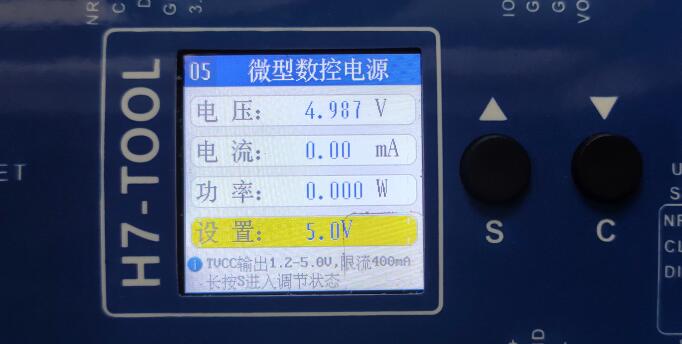

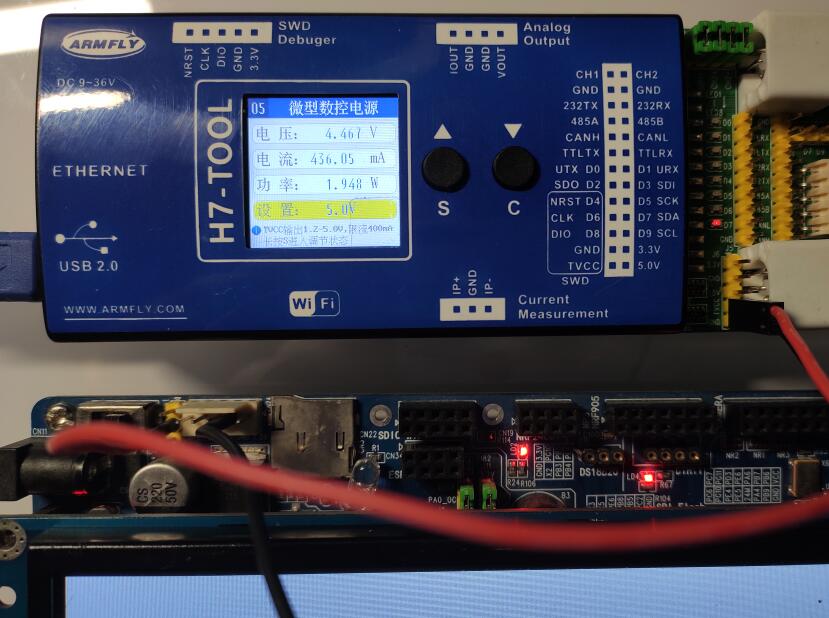

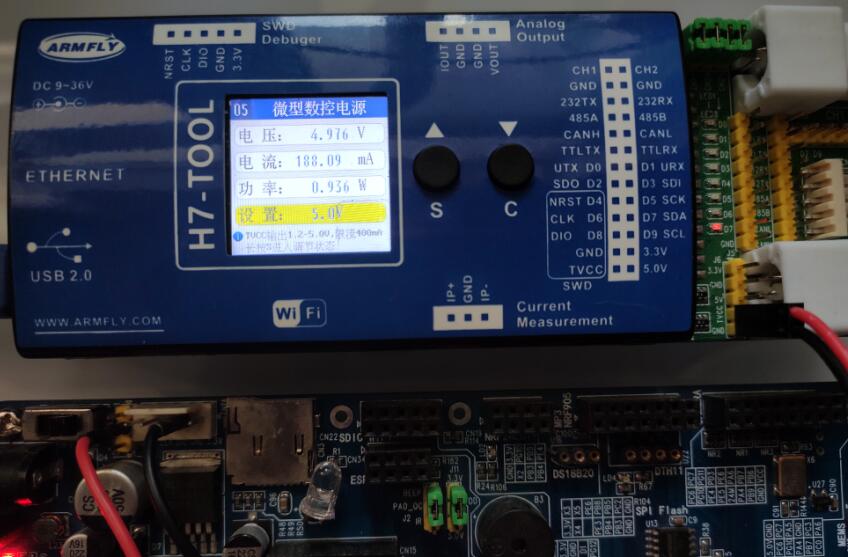

H7-TOOL微型数控电源
设置输出电压5V：


为开发板供电：


为开发板带LCD供电：

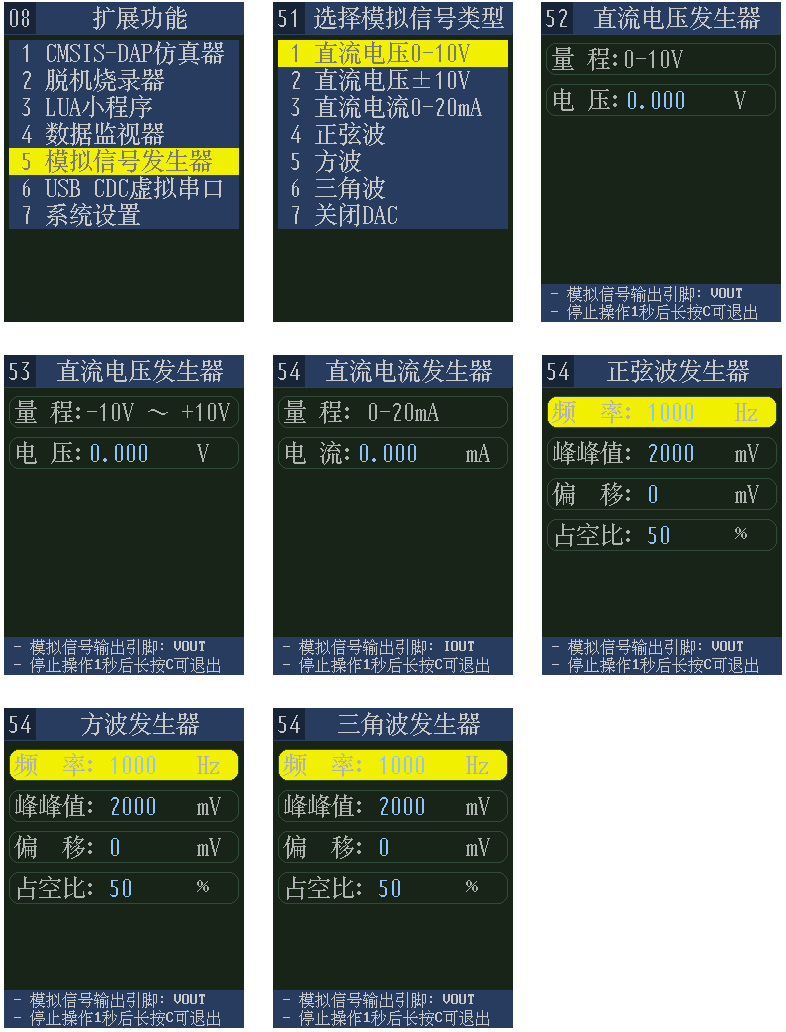

H7-TOOL信号发生器

支持手持方式或者上位机设置，手持方式效果如下：

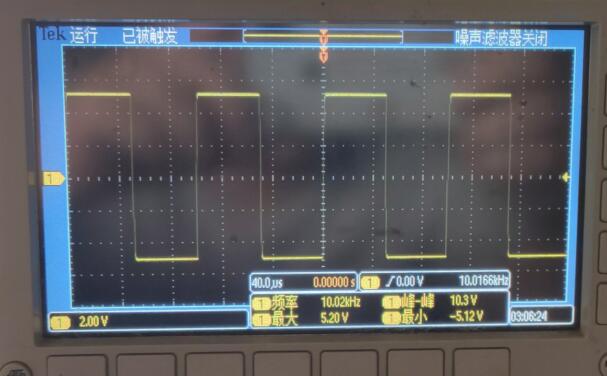

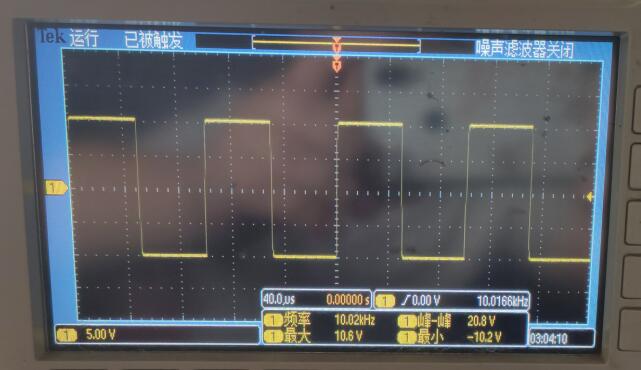

测试10KHz，正负10V方波，占空比50%。


测试10KHz，正负5V。


测试10KHz，正负500mV。

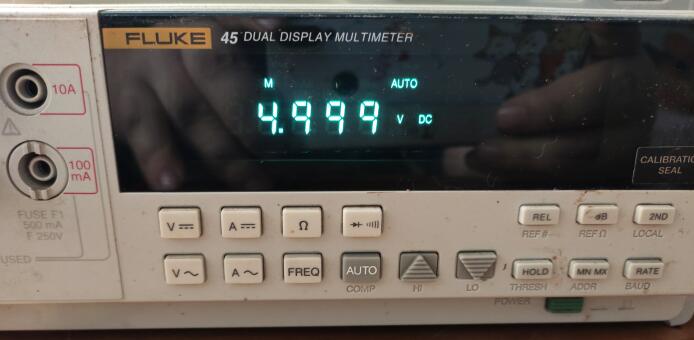

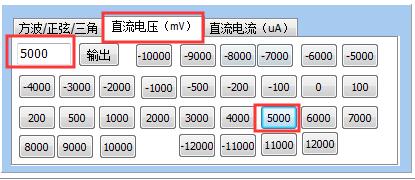

设置输出5V直流信号：


实际输出电压：

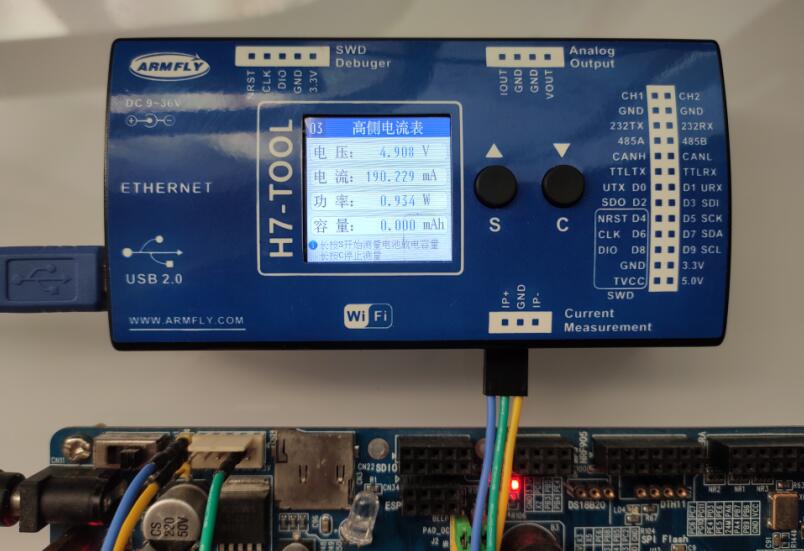

H7-TOOL高测电流，电压，功耗和耗电量

负载电压最高支持36V，电流量程有2档，120mA和1.2A。

测量开发板供电：

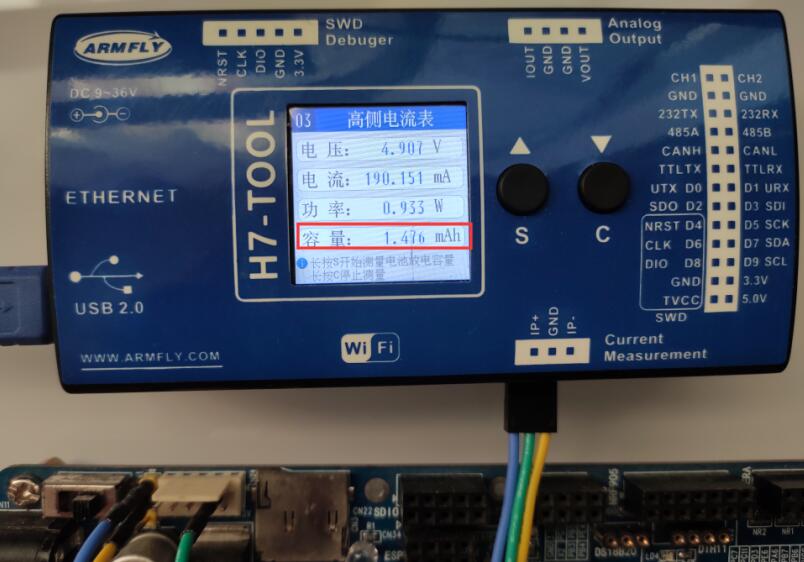

长按S键，可以启动容量测量：

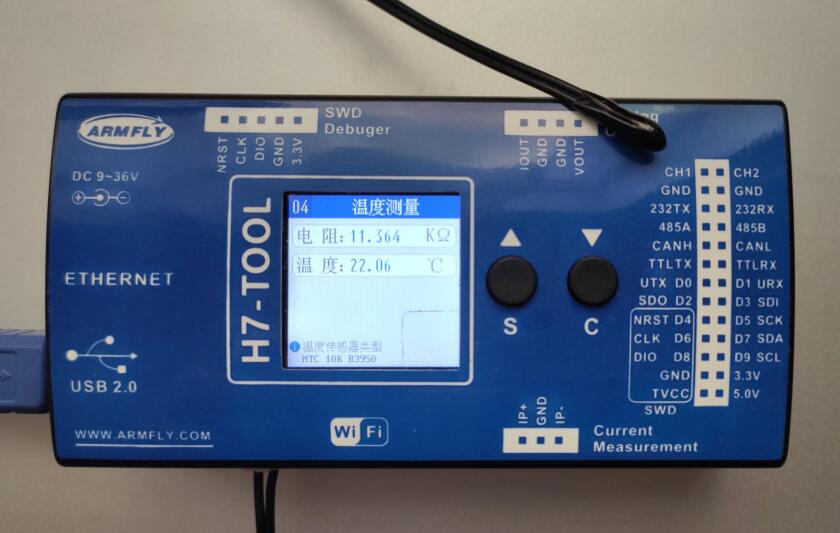

H7-TOOL的NTC测温

测试环境温度效果：

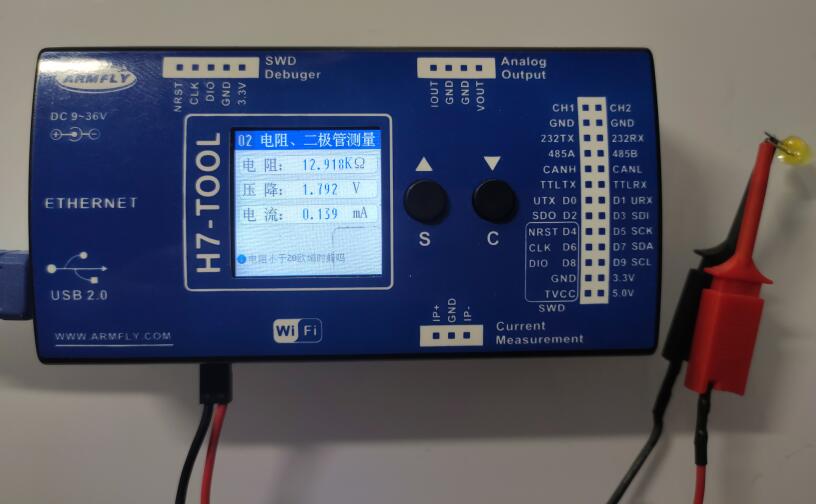

H7-TOOL电阻，二极管测量

测量发光二极管。

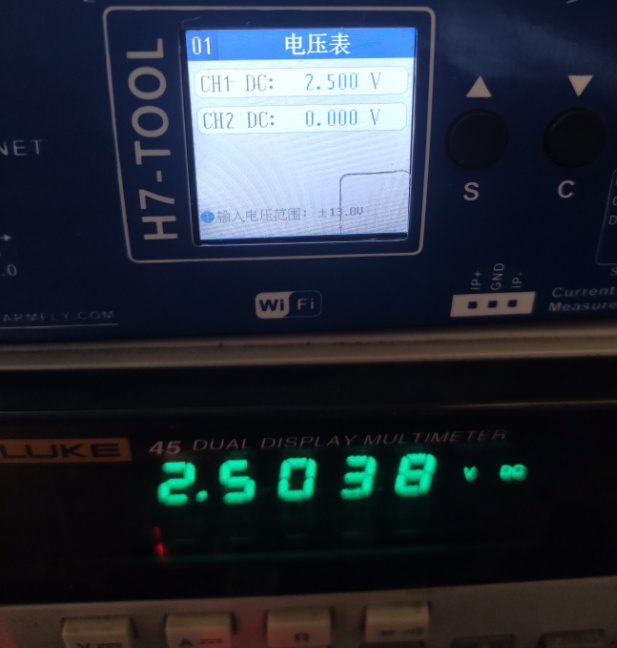

电压表

测量电压范围±13.8V。

测试2.5V电压：

串口监视

当前串口监视功能规格

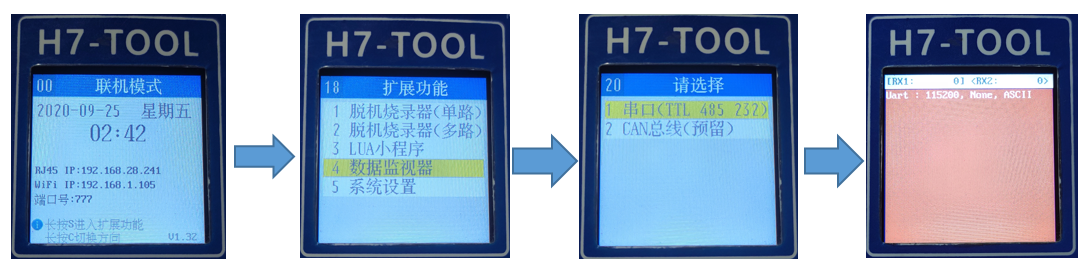

- 联机模式界面，长按S进入扩展功能界面，选择数据监视器。
- 支持2路串口数据显示， 第1路: 232RX,  485,  TTTLRX   第2路:  D1 URX  。
- 支持HEX,ASCII格式选择，字体12点阵和16点阵。
- 支持加时间戳功能，精确显示到us （双路时误差30us)。

进入监视界面了。

监视界面进入设置界面。

单路动态效果展示：

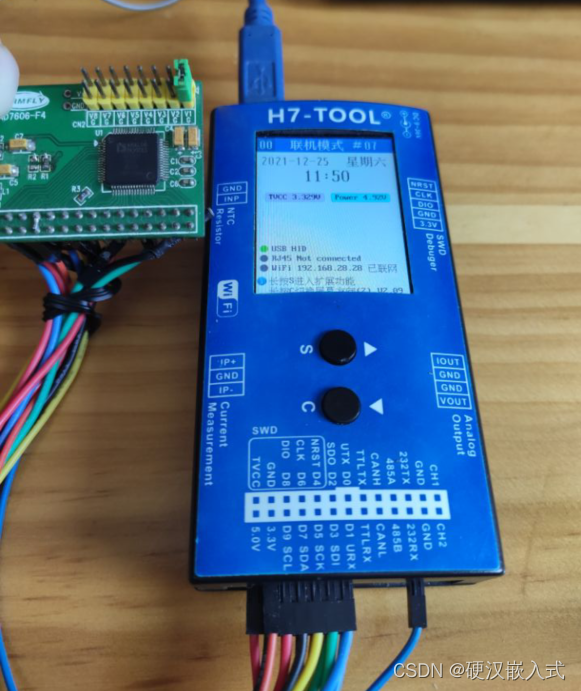

（1）SPI控制器，当前已经添AD7606的SPI支持：AD7606支持8通道，正负10V，16bit同步采样。

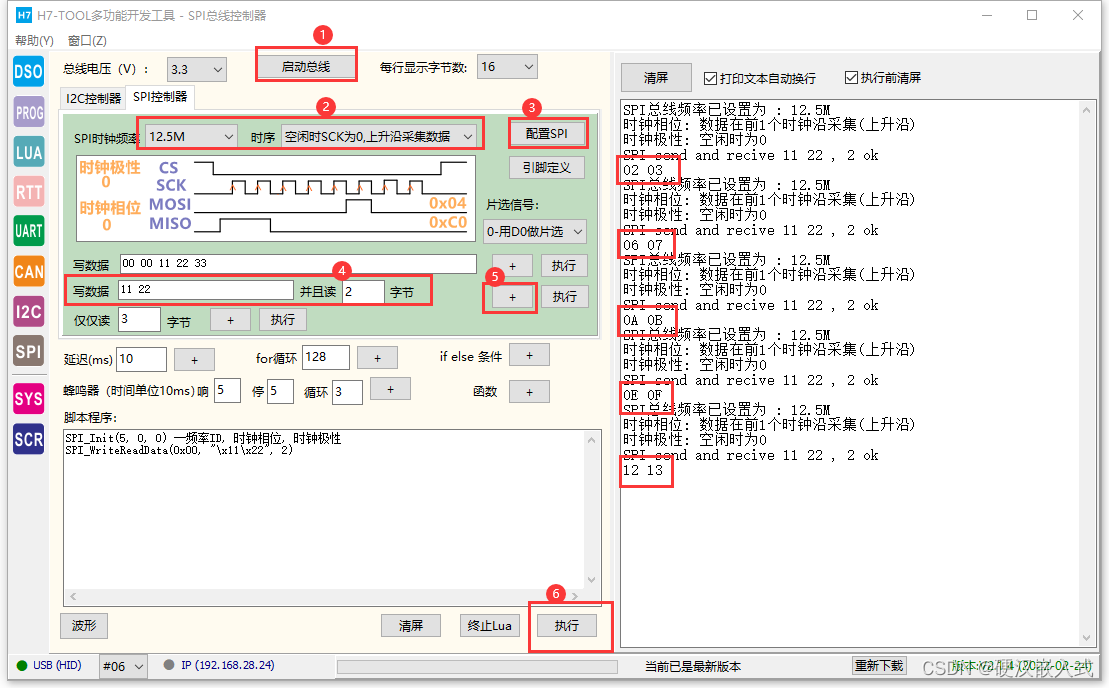

 （2）H7-TOOL的SPI控制器主从机操作说明，20cm杜邦线接线方式，SPI全双工25MHz通信速度

（3）H7-TOOL的SPI控制器主从机操作说明，20cm杜邦线接线方式，SPI全双工25MHz通信速度

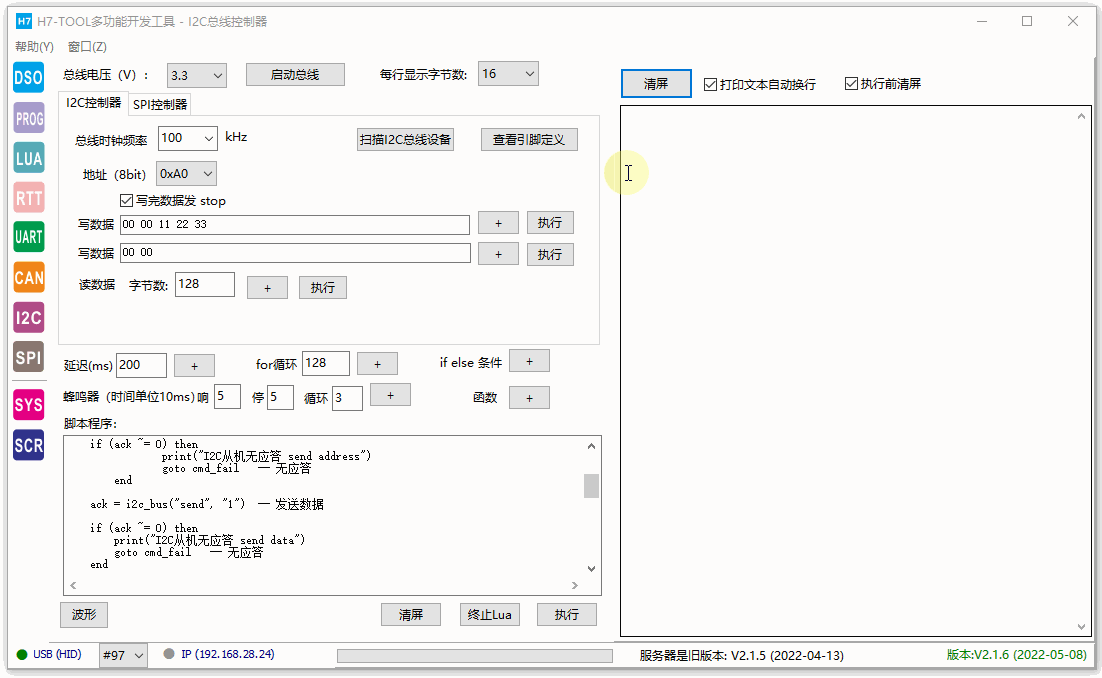

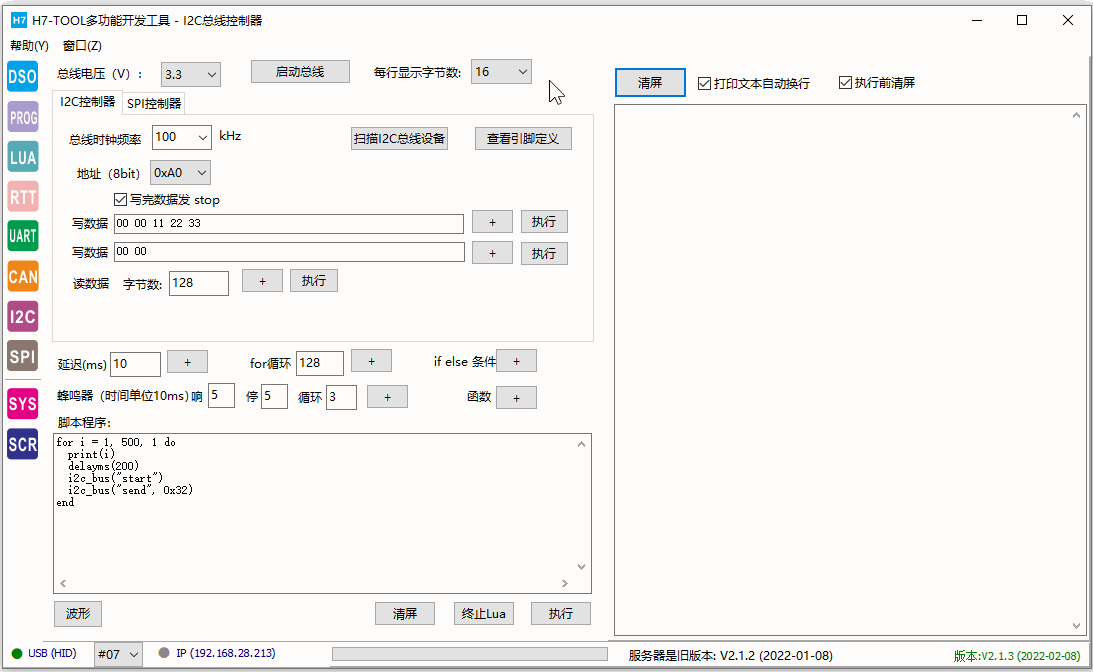

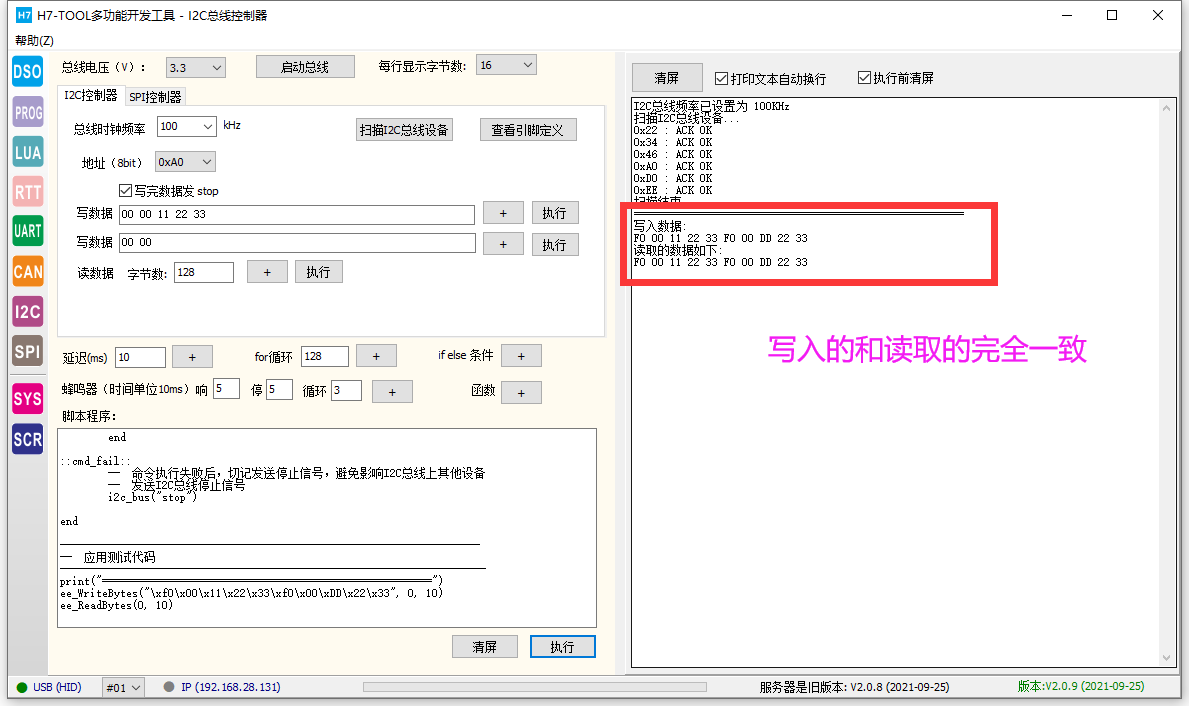

I2C控制器，当前已经添加的器件：

（1）驱动18bit分辨率ADC芯片MCP3421

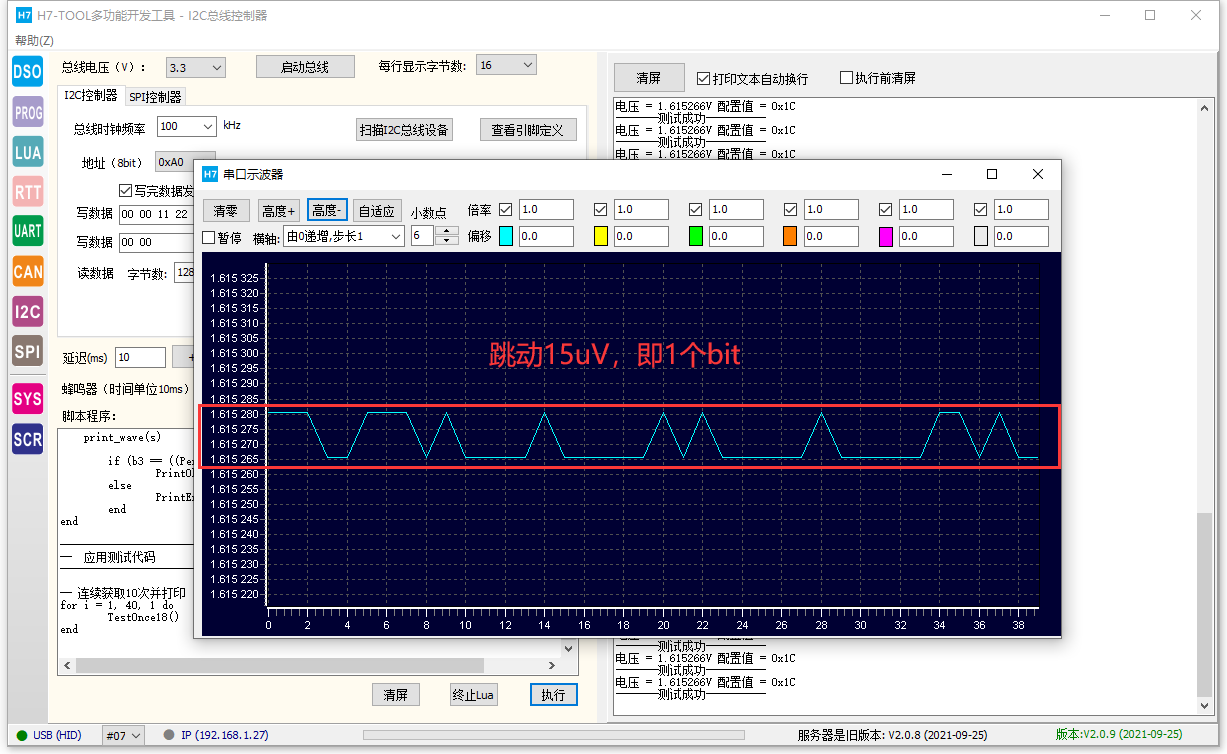

测试干电池效果，跳动仅1个bit

（2）驱动EEPROM，支持AT24C02/04/08/16/32/64/128，仅需读写两个函数，随意访问。

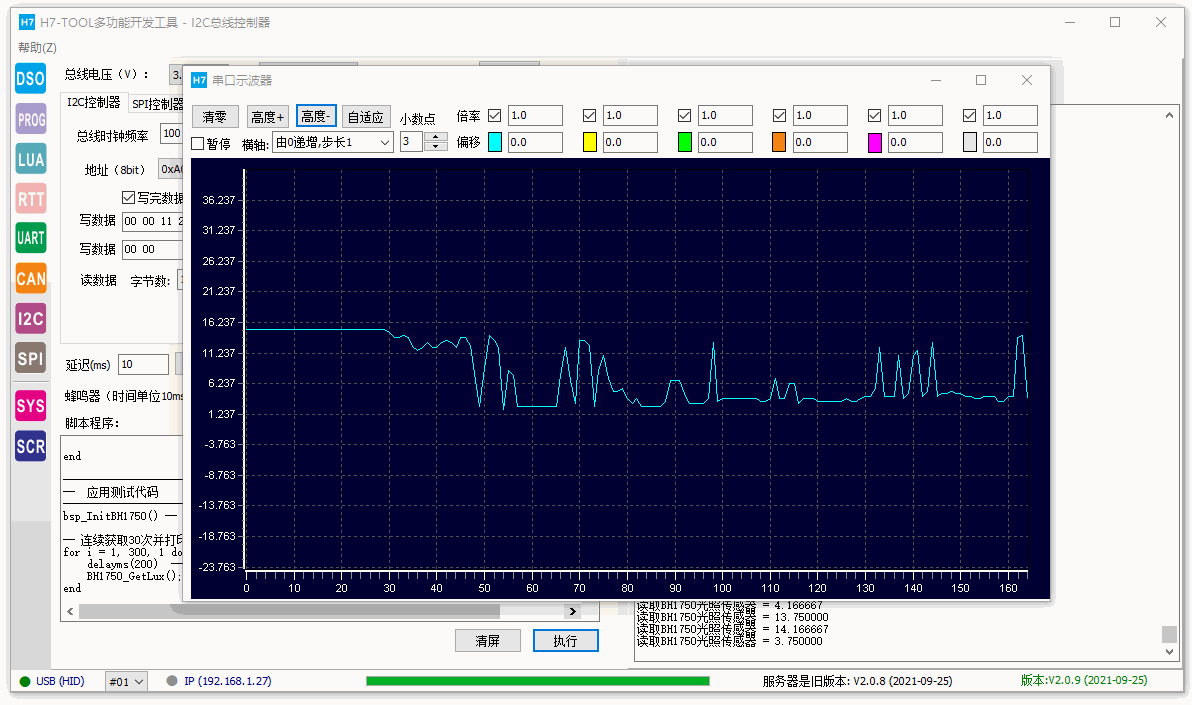

（3）驱动光照传感器BH1750。

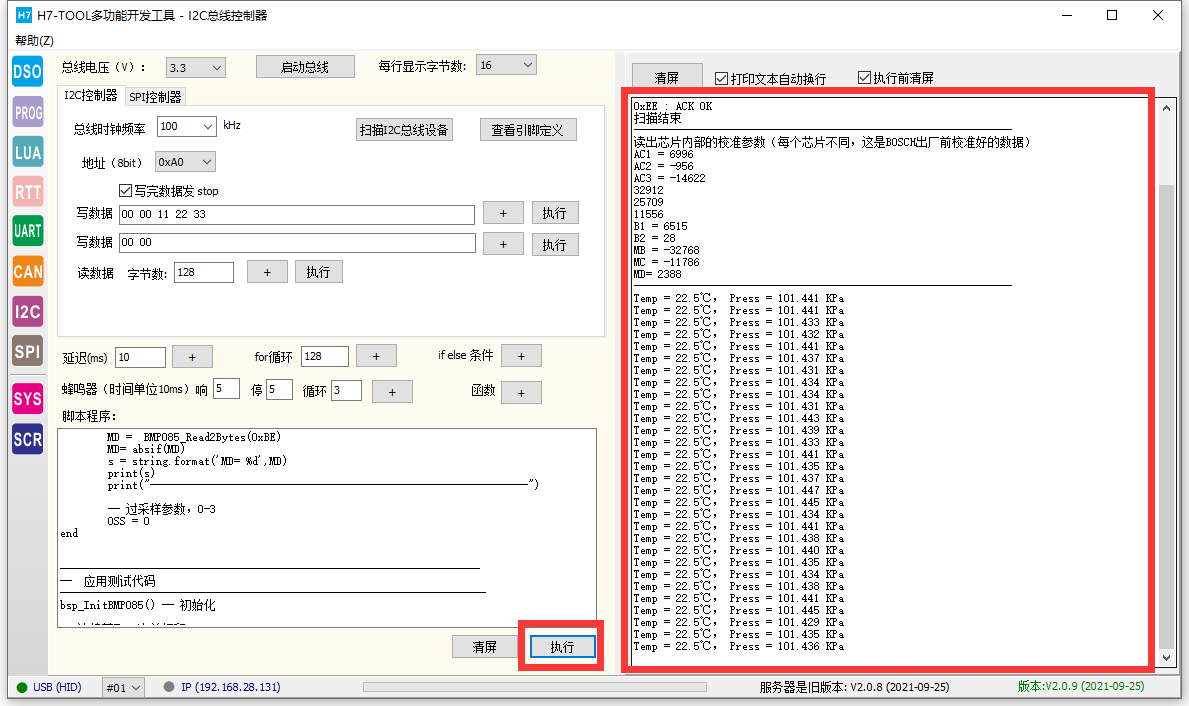

（4）驱动气压传感器BM085/BM180。

（5）驱动陀螺仪MPU6050。

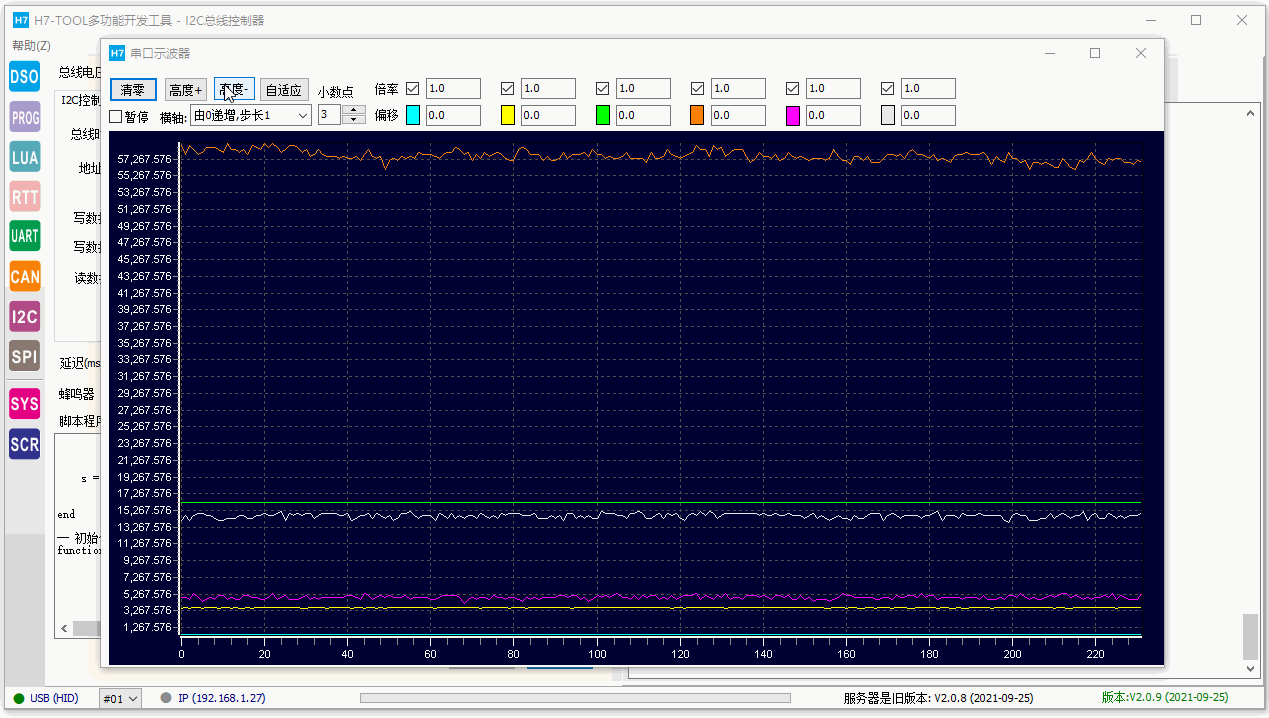

展示六路波形，三轴陀螺仪和三轴加速计

（6）I2C接口方式脱机烧录

（7）I2C接口方式脱机烧录
