Dots作为Unity构建面向数据的架构逻辑的一种技术栈，其内部对数据的组织形式为SoA等特性以最大化的发挥CPU的性能

    在早期版本中，并没有对Dots推出渲染的支持，直到官方MegaCity Demo发布时，Unity对其定制了一套渲染的机制，后续对该机制进行拓展并可以用在所有使用Dots的渲染上，该渲染机制最初命名为Hybrid Renderer，之后改名为Entities Graphics，该插件在渲染时使用了DotsInstancing技术利用BatchRenderGroup来将不符合目前Unity GameObject形式的数据以物体的形式渲染出来

    之后在Unity6发布时作为其渲染的一大亮点的GPUResidentDrawer技术，其内部仍然是使用了上述BatchRenderGroup技术来将场景内物体必要的渲染数据（Layer MeshID MaterialID等）拆分为多个NativeArray并将其组织为一个GroupData传递给全局唯一BatchRenderGroup对象，此时物体的MeshRenderer对象中IsVisible属性为False即不参与原生渲染逻辑，经过内部数据内存保存与组织为最优的批次后，在OnPerformCulling中组装为DrawRange与DrawCommand后实现渲染，即可以自动将场景物体渲染的有着更优批次与更少的DrawCall

DotsInstancing

    为了实现Dots 数据的渲染，Unity借助SRPBatcher的流水线将组织的数据传递给GPU，并利用实例化渲染的接口来进行绘制

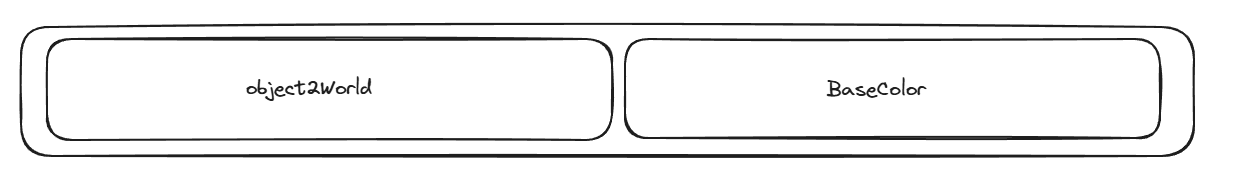

    在Dots中物体渲染的必要数据分别存放到各自的Buffer中，为了实现一次发送必须将多个Buffer合并为单个RawBuffer，以物体的位置信息，BaseColor信息为例，我们将其合并的Buffer如下图所示

    在将Buffer发送到GPU后，若我们渲染N个物体，则每个物体的InstanceID从0到N-1，我们组织的各个属性的Buffer也存储了N个对应数据，以上图Buffer为例，前0到N-1的属性存储的是位置信息，之后N到2N-1的属性存储是BaseColor，为了使得渲染时能够正确得到对应的属性偏移，Unity内部编写了一套偏移机制。在C#层的BatchRenderGroup对象中，我们在注册需要传递的RawBuffer时必须注册对应MetaData，其中MetaData便包含着数据偏移的索引值

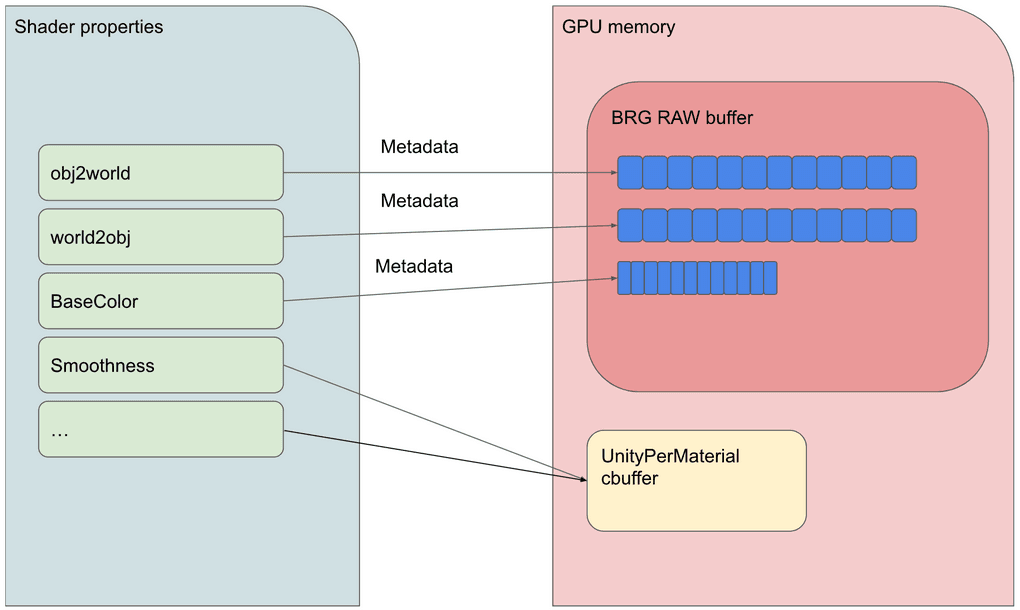

    上图中位置信息与其他信息以对应的MetaData在RawBuffer中正确偏移到对应的位置

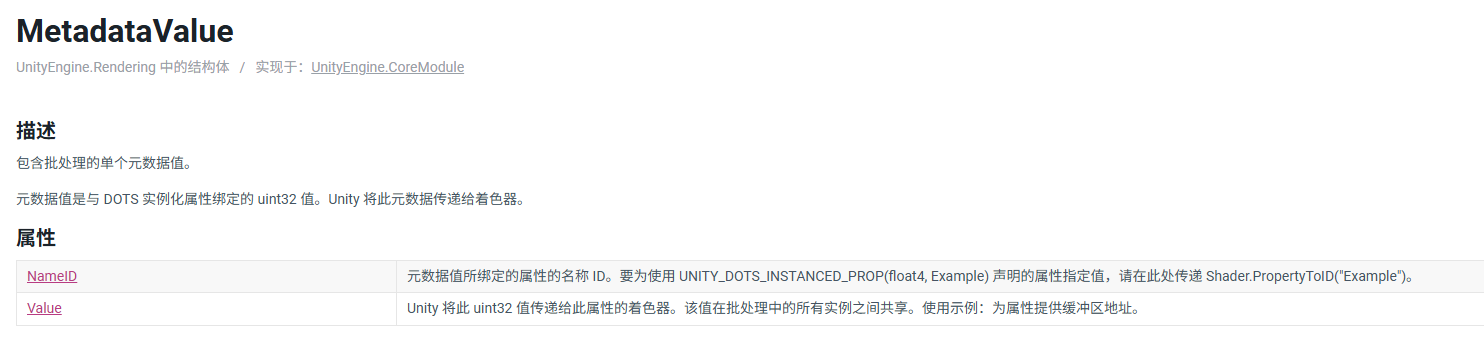

    MetaData由ShaderPropID与对应的偏移量的特殊处理格式组成，ShaderPropID为Shader.PropertyToID("Shader属性名")，偏移量的特殊处理格式为0x80000000 | byteAddressProp，对属性的地址比特偏移做0x80000000的处理是为了让属性值进行正常区分化与统一化，若对属性地址进行0x80000000的处理，则每个实例都会使用对应的偏移的属性值，若使用0x00000000则每个实例都会使用默认值（在hlsl文件中会有解释）

    在Shader层，SRP中有一个UnityDOTSInstancing.hlsl文件，在文件中有着渲染时的索引机制

    下面将以URP标准渲染Shader Lit.Shader来对该文件进行说明

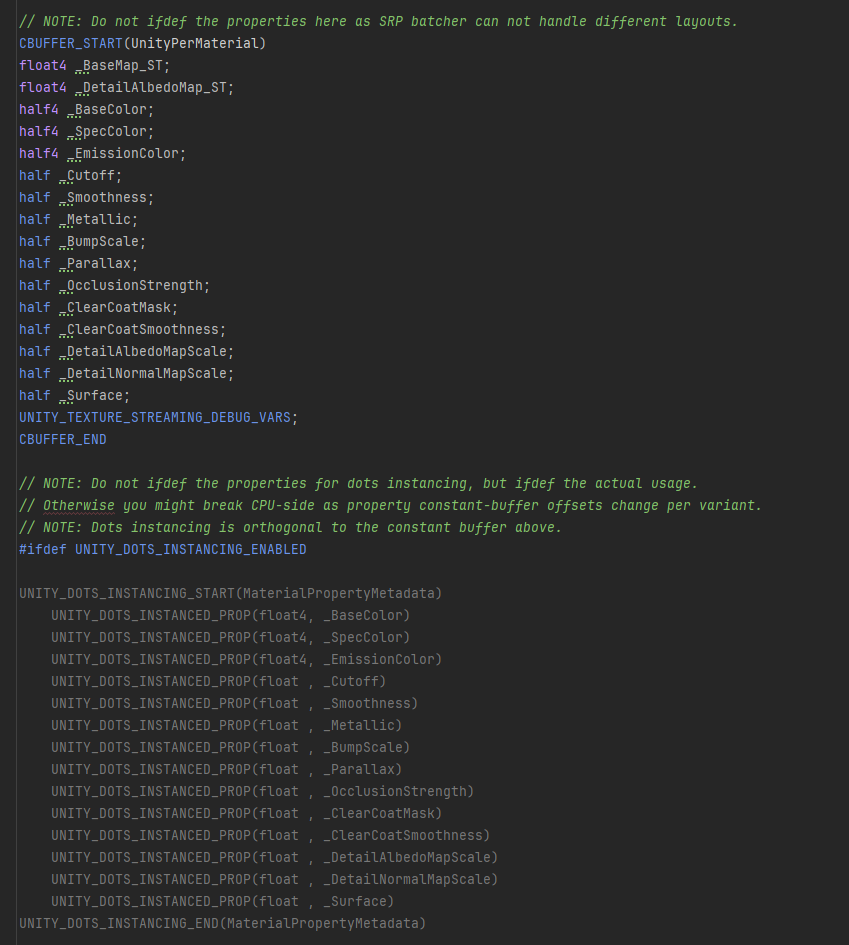

    在LitInput.hlsl文件中UnityPerMaterial CBuffer下存在着有关Dots的属性块其中UNITY_DOTS_INSTANCED_PROP宏定义在UnityDOTSInstancing.hlsl中

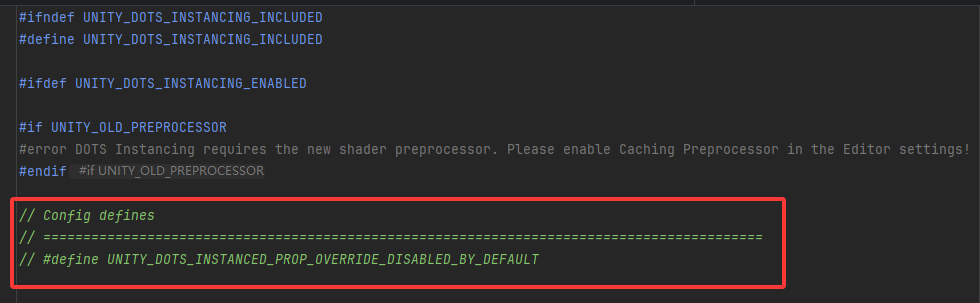

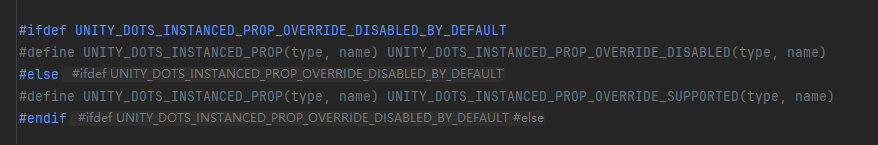

    在该文件顶部，可见UNITY_DOTS_INSTANCED_PROP_OVERRIDE_DISABLED_BY_DEFAULT并没有被定义，即采用UNITY_DOTS_INSTANCED_PROP_OVERRIDE_SUPPORTED模式

    OVERRIDE_SUPPORTED模式与OVERRIDE_DISABLED模式区别在于是否默认关闭属性值重写，即是否会被MetaData偏移获取在RawBuffer中对应的值覆写掉，该模式默认是打开的

    即在默认情况下使用UNITY_DOTS_INSTANCED_PROP(float, _BaseColor)会默认替换为以下形式

    可见这里定义了两个值，一个是uint UNITY_DOTS_INSTANCED_METADATA_NAME(type, name)，另外一个是static const int UNITY_DOTS_INSTANCED_PROP_OVERRIDE_MODE_NAME(name) = kDotsInstancedPropOverrideSupported

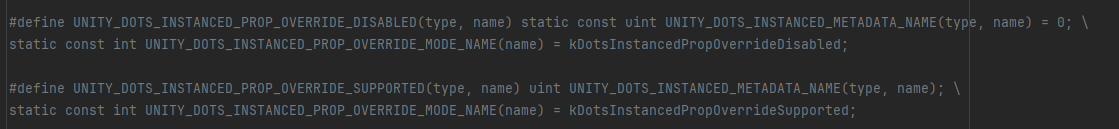

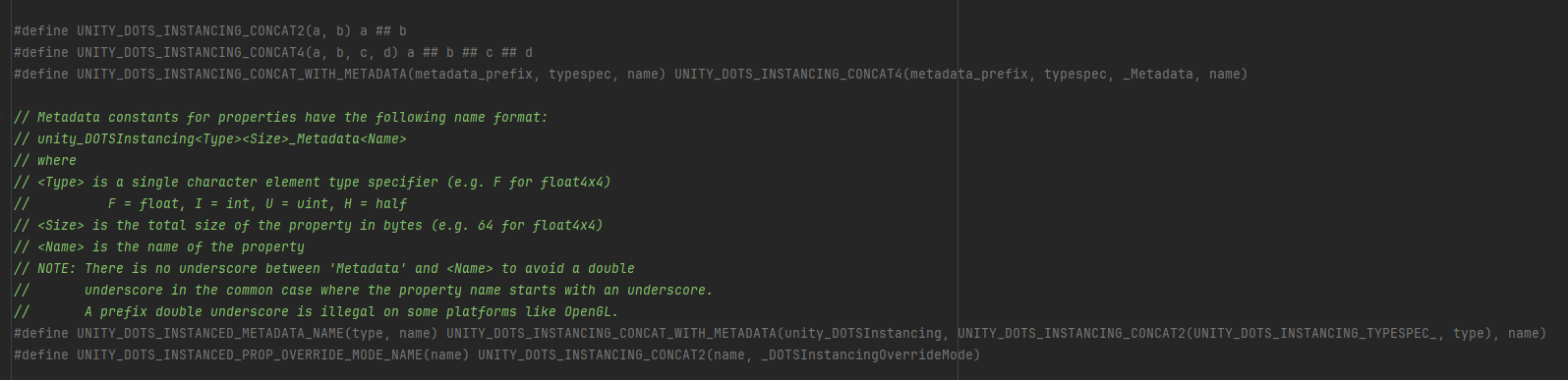

    参考文件中宏定义

    可知第一个值就是拼接了一个uint类型的属性，第二个值则是说明该值是支持覆写的

    可知UNITY_DOTS_INSTANCING_START属性块定义了一系列uint值与其对应的是否支持覆写的参考值

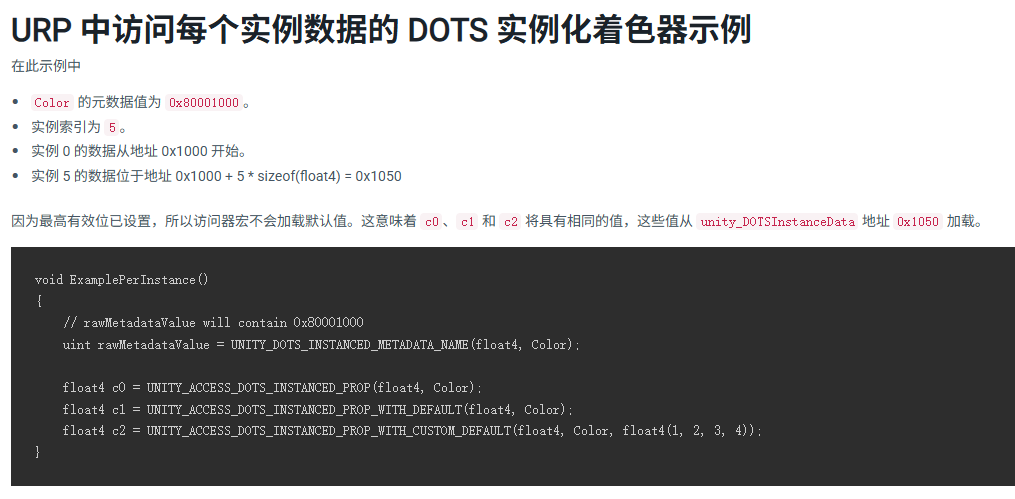

    对于如何使用上述值，在Unity文档中可知可以使用以下宏定义来获取

    UNITY_ACCESS_DOTS_INSTANCED_PROP

    UNITY_ACCESS_DOTS_INSTANCED_PROP_WITH_DEFAULT

    UNITY_ACCESS_DOTS_INSTANCED_PROP_WITH_CUSTOM_DEFAULT

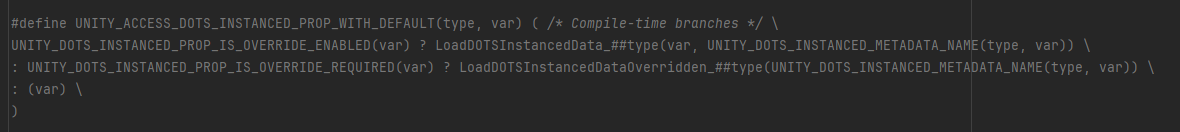

    在LitInput.hlsl中获取属性值使用UNITY_ACCESS_DOTS_INSTANCED_PROP_WITH_DEFAULT，以WITH_DEFAULT为例，其宏定义为以下所示

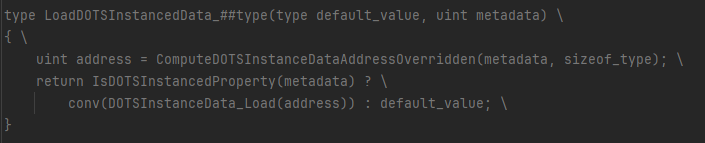

    该段中有着多个其他宏定义，第一个UNITY_DOTS_INSTANCED_PROP_IS_OVERRIDE_ENABLED判断这个值是否支持覆写，若支持则会进行LoadDOTSInstancedData_##type操作，由于默认是开启覆写，属性获取都会走该操作，该方法如下所示

    第二个参数metadata由UNITY_DOTS_INSTANCED_METADATA_NAME获取即上文Dots属性块中每个属性生成的uint类型的值，可知该值是用于偏移的MataDataValue，在使用metadata时调用了IsDOTSInstancedProperty方法，此处出现了上文中的0x80000000，在此可知若首位为1即0x8时会进行地址偏移Buffer获取对应的属性值，不然则直接返回传递的default_value默认值

    以UNITY_ACCESS_DOTS_INSTANCED_PROP_WITH_DEFAULT(float, _BaseColor)为例，default_value为传递来的_BaseColor值，该值为UnityPerMaterial中的值

    或者在使用UNITY_ACCESS_DOTS_INSTANCED_PROP_WITH_CUSTOM_DEFAULT该方法来获取值时default_value为该方法自定义第二个参数值

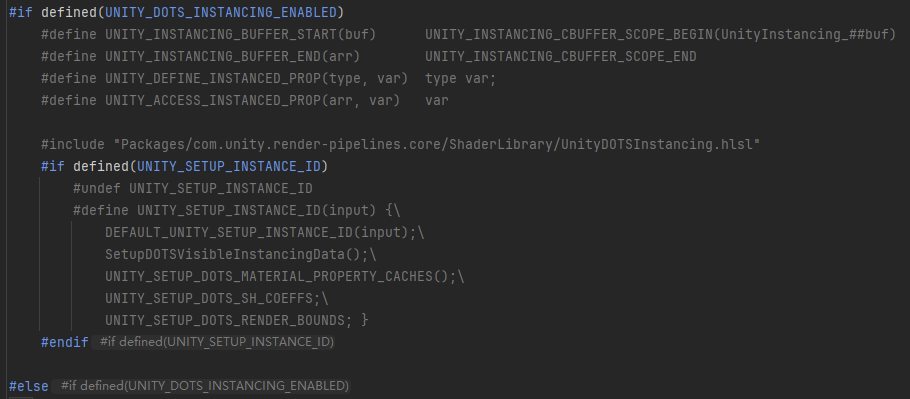

    另外，在Unity的Instance相关的hlsl文件UnityInstanceing.hlsl中，也有一些关于DotsInstancing的声明与宏定义

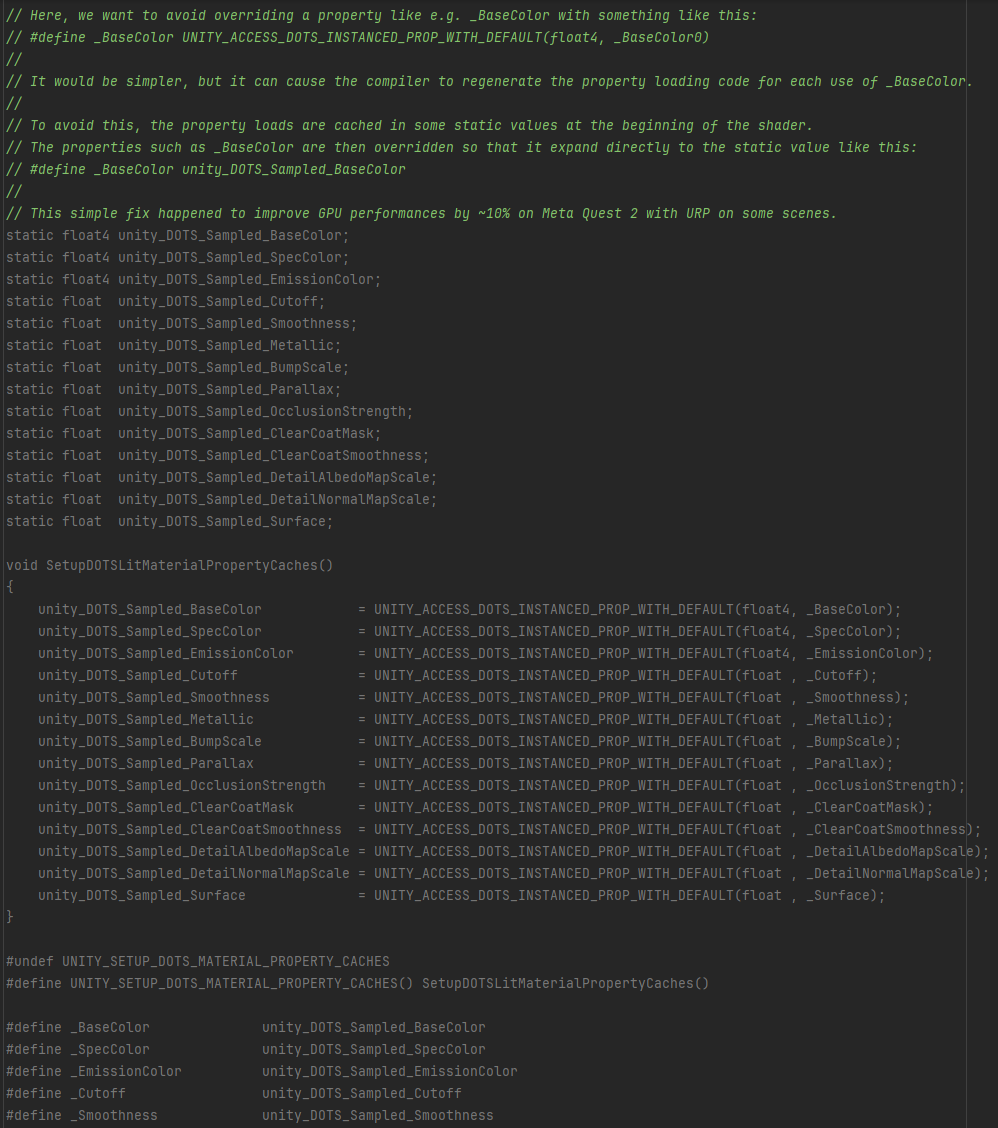

    这里主要对使用DotsInstancing时获取实例化属性的宏进行Define与实例化渲染在设置InstanceID时进行一些函数的调用，一些是固定来设置PerObject的属性一些用户可以进行Define，例如在LitInput.hlsl文件中对Dots数据的获取进行了Cache操作，由于每次获取Dots数据都需要使用UNITY_ACCESS_DOTS_INSTANCED_PROP相关方法来在RawBuffer中偏移取得，会有开销产生，因此这里Unity设置InstanceID时声明了UNITY_SETUP_DOTS_MATERIAL_PROPERTY_CACHES的宏定义，该宏定义主要是为了缓存获取的Dots属性，在LitInput中可见这些代码

    这些主要定义了静态的属性，进行缓存在RawBuffer获取的对应的属性值，之后在将原始属性名Define为静态的属性名来达到缓存的目的

    （例如#define _BaseColor unity_DOTS_Sampled_BaseColor，由于unity_DOTS_Sampled_BaseColor已经是在SetCache方法进行值的获取，之后将原始的_BaseColor定义为unity_DOTS_Sampled_BaseColor，后续在Shader代码的值便都是后者了）
