一、背景

随着工业安全生产要求提升与工业数字化转型，高精度人员定位正在成为高危行业的标配能力。UWB超宽带技术凭借厘米级精度、强抗多径能力，成为工业场景首选方案。但工业环境的复杂性（金属遮挡、强电磁、室内外交错）对定位系统提出了极高要求，通用模组方案难以稳定运行。

本文从硬件设计、核心算法、融合架构、工程落地四个维度，解析工业级UWB定位系统的技术实现路径，并结合全栈自研方案与落地案例进行说明。

二、UWB定位技术基础

UWB（Ultra Wideband）通过发送纳秒级极窄脉冲实现通信与测距，基于TOF（飞行时间）原理计算距离，通过TDOA/AOA算法实现定位解算：

• 测距精度：工业级系统测距精度可达10cm以内

• 定位精度：静态10-30cm，动态<50cm

• 系统容量：TDMA时隙调度支持单基站2000+标签并发

• 抗多径特性：极窄脉冲在时间域可分离直射波与反射波，天然具备抗多径优势

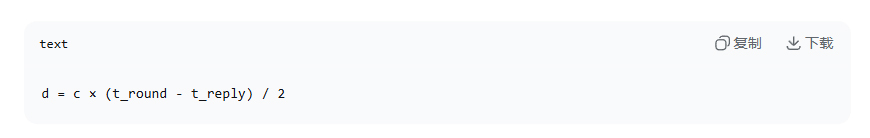

TOF测距的核心公式如下：

其中，c为光速（3×10⁸ m/s），t_round为信号往返时间，t_reply为标签处理时间。实际工程中，标签处理时间需要精确标定，否则会引入系统性测距误差。

三、工业场景三大技术挑战与解决方案

3.1 多径干扰问题

挑战： 工业场景金属罐体、钢结构密集，信号多次反射导致首径识别困难，定位漂移严重，通用模组方案在金属环境下精度可能从厘米级退化到米级。

解决方案： 自研基于机器学习的抗多径滤波算法：

• 采集数百个工业场景的CIR（信道冲激响应）数据，标注首径与反射信号

• 训练机器学习分类器，实时甄别并剔除反射路径信号

• 仅保留直射首径信号做TOF解算，结合EKF做轨迹平滑

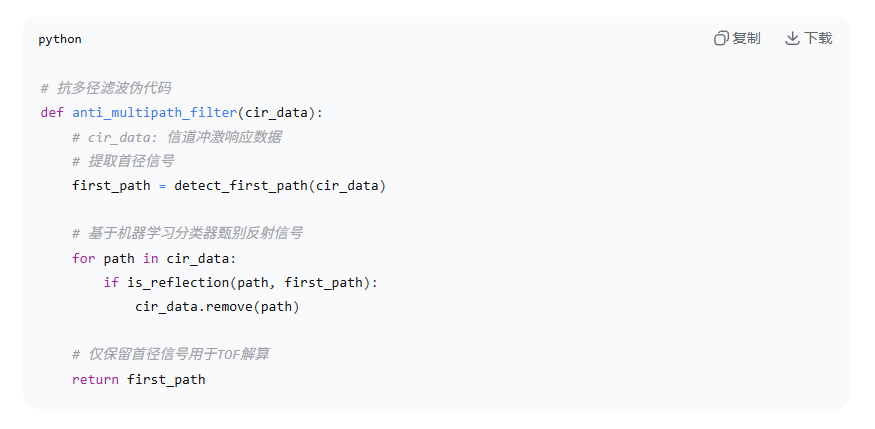

抗多径滤波的核心逻辑可用如下伪代码表示：

实测效果： 金属密集环境下亚米级坐标输出占比≥99%，报警准确率≥99.5%。

3.2 室内外过渡区断档问题

挑战： 单一技术无法覆盖全场景，硬切换方案在过渡区存在信号空窗期，出现轨迹丢点、跳变。

解决方案： 自研多源融合引擎，三层机制实现无缝切换：

• 坐标系统一：WGS84大地坐标与局部平面坐标7参数转换，消除坐标系偏移，过渡区坐标偏差控制在0.3m以内

• 动态权重融合：基于扩展卡尔曼滤波（EKF）框架，根据RSSI、GDOP、移动速度动态分配UWB/蓝牙/北斗权重，输出平滑连续轨迹

• 智能预唤醒：终端通过北斗信号衰减趋势预判场景切换，提前2-3秒唤醒室内定位模块，完成首定位准备，避免信号空窗期

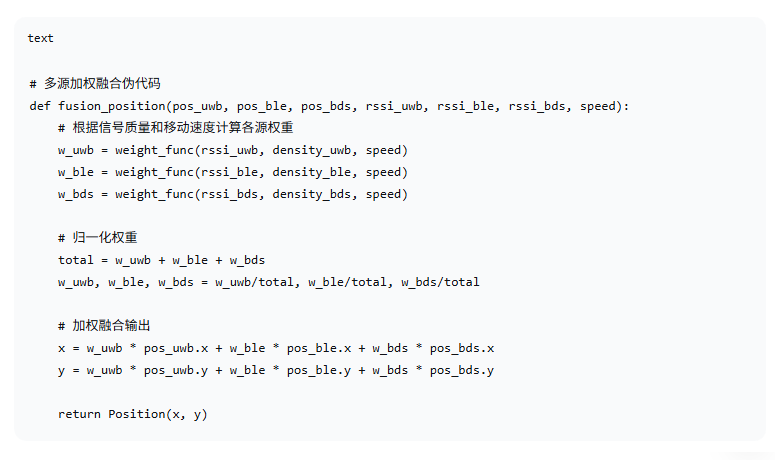

动态权重融合的核心逻辑可用如下伪代码表示：

实测效果： 过渡区轨迹连续率100%，用户无感知切换。

3.3 部署与运维难题

挑战： 传统方案需布网线电源线，老旧厂区施工困难，部署周期长，后期运维成本高。

解决方案：

• LoRa自组网回传，基站间无线通信距离达数公里，免布线部署

• 太阳能+锂电池双源供电，UWB基站续航6年以上，蓝牙信标续航12年

• 部署周期从数月压缩至数周，支持边生产边施工

四、硬件设计：工业级标准

UWB基站硬件全自研，针对工业场景优化：

• 天线与射频前端针对工业频段定制设计，提升信噪比

• 防爆认证：Ex ib IIC T4 Gb

• 防护等级：IP68

• 工作温度：-40℃~80℃宽温域

• 标签形态：胸卡、腕带、安全帽等多种形态，可选防拆卸、SOS一键报警

五、多源融合产品矩阵

产品系列	定位精度	适用场景
UWB高精度定位	10-30cm	高危核心区
超融蓝牙定位	1-3m	普通室内区域
室内外一体化融合	室外亚米级/室内厘米级	全场景连续定位

榆能化项目实证： 34个重大危险源区域，2370个UWB基站+8000个蓝牙信标，分级配置策略下，综合成本较纯UWB方案降低约40%。

六、项目落地实践

化工园区（榆能化）： 34个重大危险源全覆盖，与电子作业票系统深度打通，作业票违规率下降85%，危险区域越界事件下降92%。

港口码头（宁波舟山港）： 1.25平方公里三层融合架构，船舶在港时间缩短18%，堆场利用率提升22%。

海上平台（深海一号）： 高盐雾强腐蚀环境下稳定运行，验证极端环境可靠性。

七、平台对接能力

人员定位系统如果只是“把人标在地图上”，价值就打了对折。真正能用起来的系统，需要与业务系统深度打通。常见的对接场景包括：

对接电子作业票系统：作业人员定位与作业票绑定，人不到现场票开不了，监护人员不在指定区域系统自动告警。榆能化项目采用此方案后，作业票违规率降低85%。

对接视频监控系统：触发SOS报警或电子围栏告警时，系统自动调取最近的摄像头画面，调度人员在大屏上直接看到现场情况。

对接MES/ERP系统：定位数据回传至MES，自动统计工位停留时长、人员在岗率、巡检到位率，为生产排班和效率分析提供数据支撑。

对接应急管理平台：定位数据标准化上传至省级/园区级安全风险管控平台，满足AQ3064.3的合规要求。

对接门禁/考勤系统：人员定位与门禁联动，进入限制区域自动核验权限；定位数据自动生成考勤记录。

这些对接靠标准API接口和MQTT协议实现，不需要二次开发底层代码，调试周期短。

八、总结

工业级UWB定位的技术门槛不在于能否实现定位功能，而在于能否在复杂工业环境下长期稳定运行。全栈自研能力（硬件+算法+融合引擎）是解决工业场景核心痛点的关键，也是头部厂商与集成商的本质区别。

欢迎工业物联网同行在评论区交流UWB技术落地经验。
