项目编号：mcu-1184
功能介绍：
单片机类型：STM32F103C8T6
具体功能：
1、通过MLX90614检测当前牲畜的体温，检测到体温不在设置的范围之内进行声光报警；
2、通过MAX30102检测当前牲畜的心率，检测到心率不在设置的范围之内进行声光报警；
3、通过MPU6050检测当前牲畜的步数、卡路里；
4、通过OLED将检测的数据进行显示；
5、通过WiFi模块将检测的数据传输到手机段，将检测的数据传输到阿里云后台、后台可以查看历史数据，数据可以生成折线图或者表格。
6、通过独立按键可以设置体温的最大值最小值、心率的最大值和最小值；

二、资总览

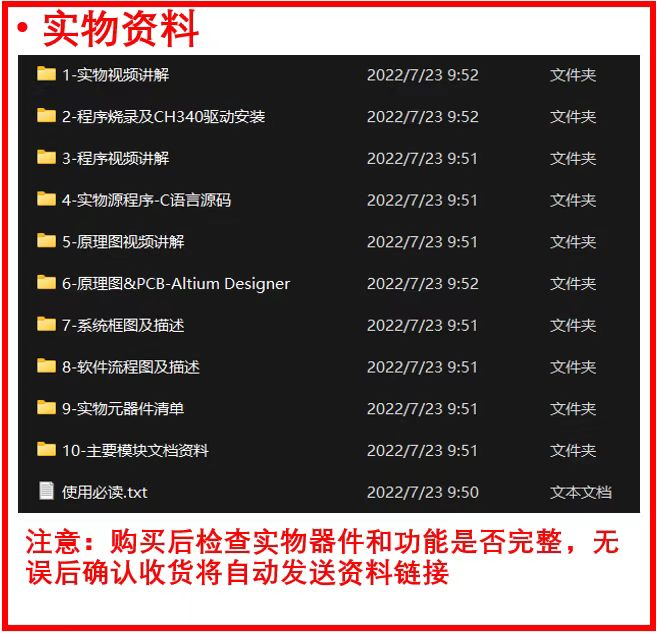

实物资料

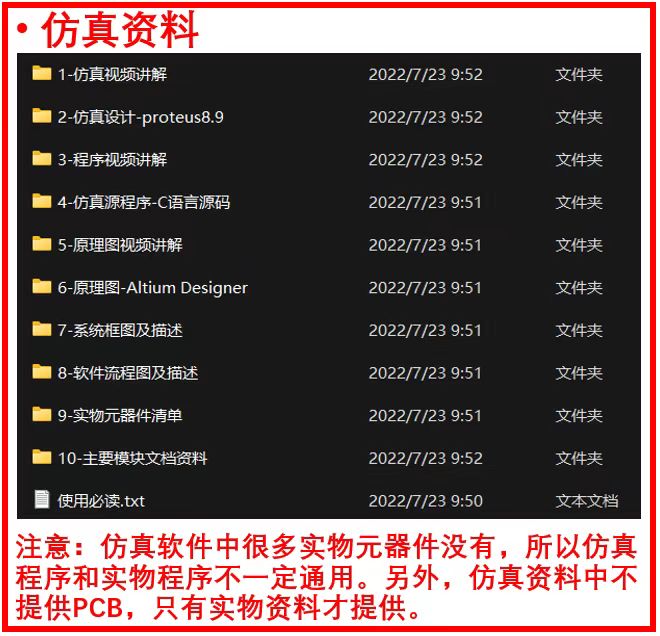

仿真资料

三、32单片机部分资料展示

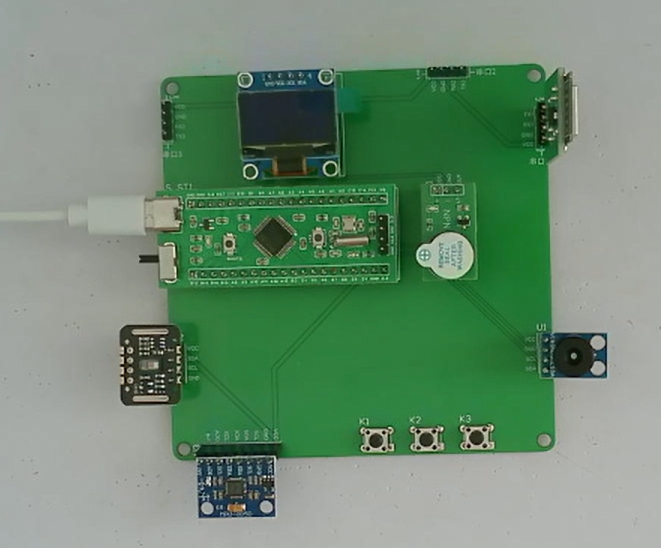

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

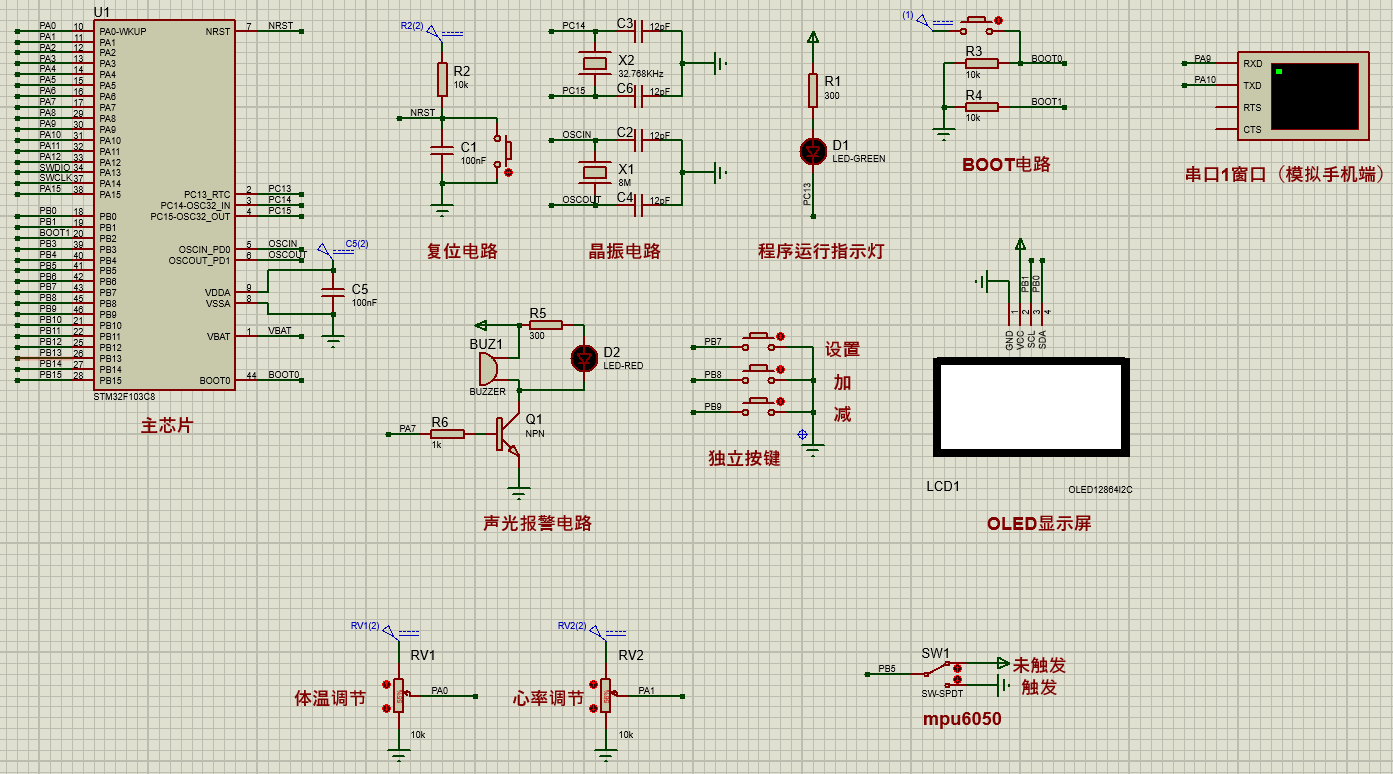

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

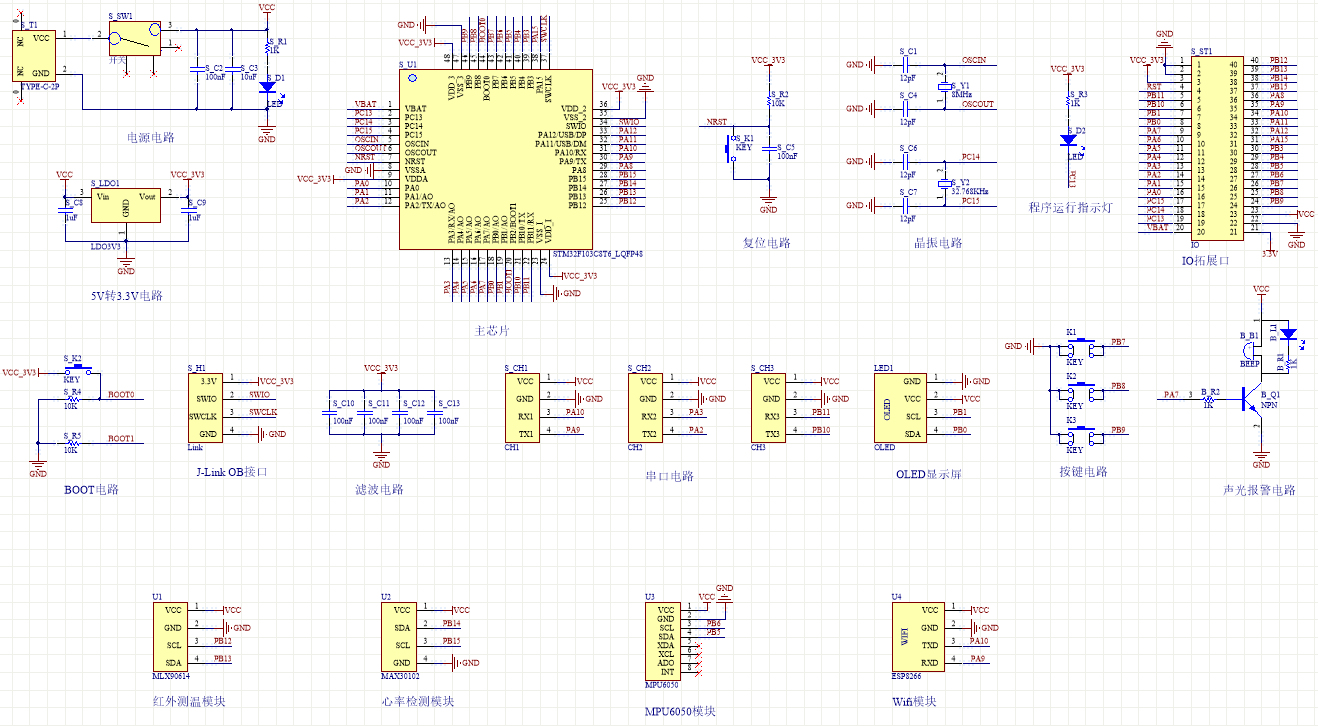

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

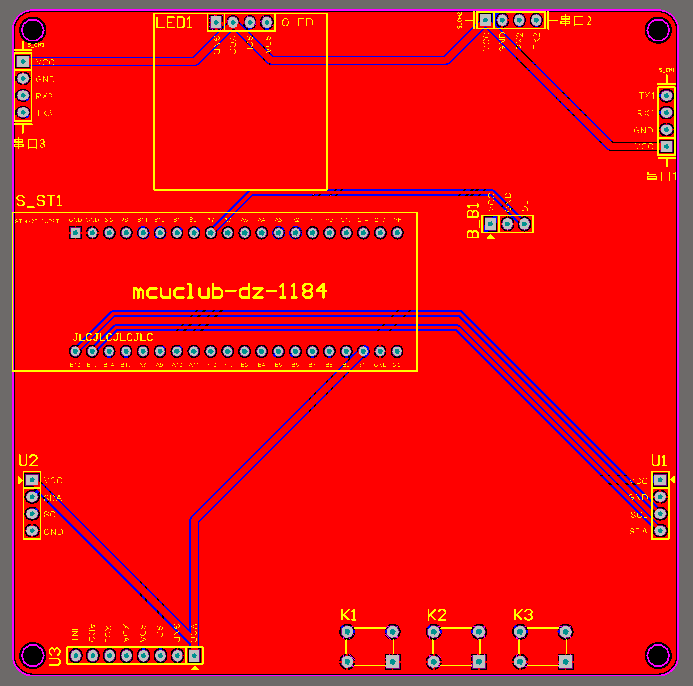

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

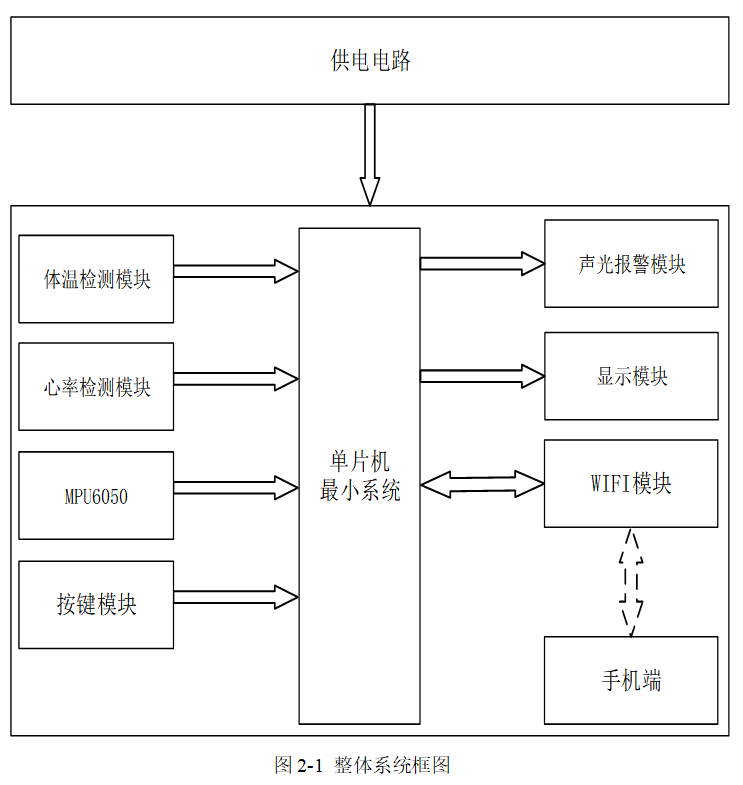

五、系统框图

绘制软件：VISIO

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件
/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
