云原生-LVS
·
nat模式
Ivs-nat:
本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和PORT实现转发
RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP
请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈
支持端口映射，可修改请求报文的目标PORT
VS必须是Linux系统，RS可以是任意OS系统
nat模式数据逻辑
1.客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口（9000port）
2.VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口
3.RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相应端口（9000port）
4.VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000-->80）
5.VS服务器把修改过报文的响应数据包回传给客户端
6.lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞
客户请求到达vip后进入PREROUTING,在没有ipvs的时候因该进入本机INPUT,当IPVS存在后访问请求在通过PREROUTING后被ipvs结果并作nat转发
因为ipvs的作用点是在PREROUTING和INPUT链之间，所以如果在prerouting中设定规则会干扰ipvs的工作。所以在做lvs时要把iptables的火墙策略全清理掉。
NAT模式环境设定

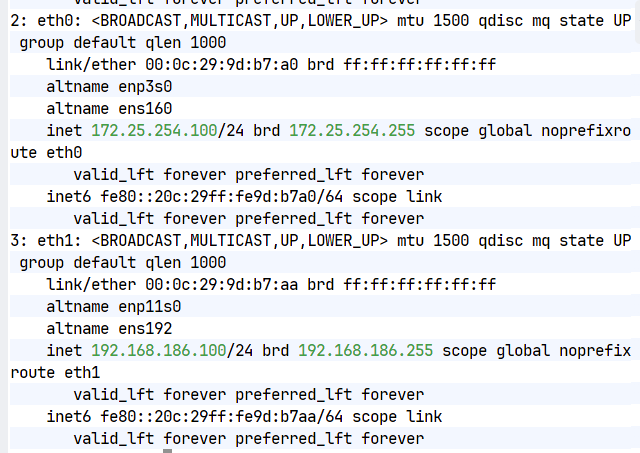

VS主机中
[root@vsnode ~]# vmset.sh eth0 172.25.254.100 vsnode
[root@vsnode ~]# vmset.sh eth1 192.168.186.100 vsnode noroute
[root@vsnode ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.186.2 0.0.0.0 UG 100 0 0 eth0
172.25.254.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
192.168.186.0 0.0.0.0 255.255.255.0 U 101 0 0 eth1
192.168.186.2 0.0.0.0 255.255.255.255 UH 100 0 0 eth0
[root@vsnode ~]#

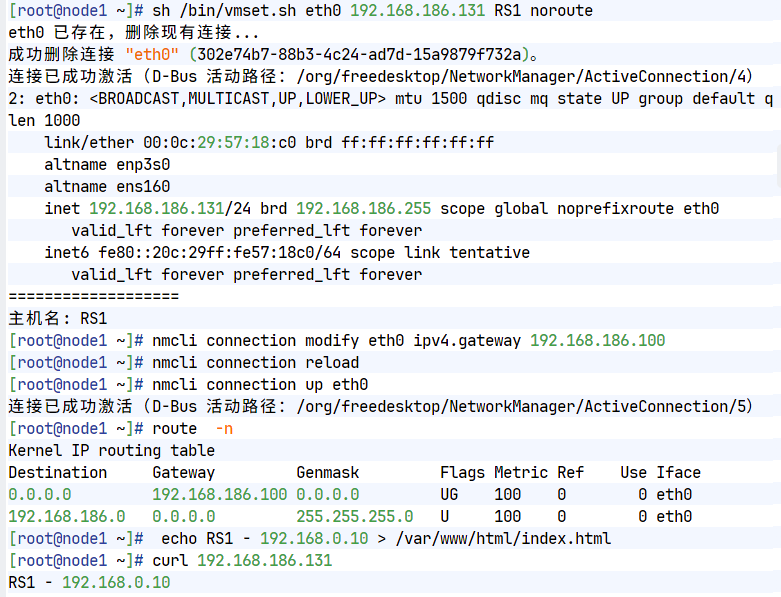

RS1
#设定网络
[root@RS1 ~]# vmset.sh eth0 192.168.186.131 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.186.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.186.100 0.0.0.0 UG 100 0 0 eth0
192.168.186.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#设定访问业务真实数据
[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS1 - 192.168.186.131 > /var/www/html/index.html
[root@RS1 ~]# curl 192.168.186.131
RS1 - 192.168.186.131
[root@RS1 ~]#

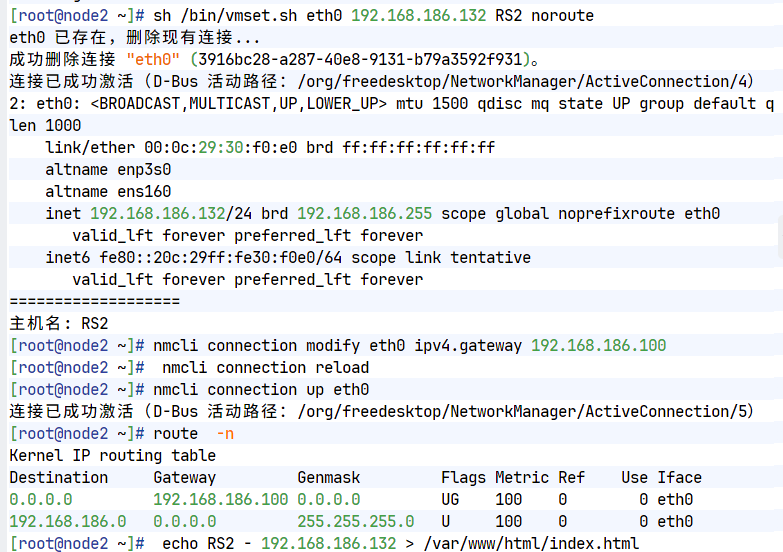

RS2
#设定网络
[root@RS1 ~]# vmset.sh eth0 192.168.186.132 RS2 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.186.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS2 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.186.100 0.0.0.0 UG 100 0 0 eth0
192.168.186.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#设定访问业务真实数据
[root@RS1 ~]# dnf install httpd -y
[root@RS1 ~]# systemctl enable --now httpd
[root@RS1 ~]# echo RS2 - 192.168.186.132 > /var/www/html/index.html
[root@RS2 ~]# curl 192.168.186.132
RS2 - 192.168.186.132

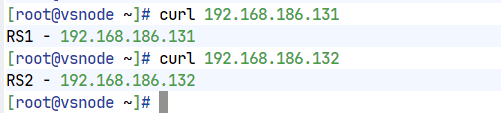

在vs主机中测试环境
[root@vsnode ~]# curl 192.168.186.131
RS1 - 192.168.186.131
[root@vsnode ~]# curl 192.168.186.132
RS2 - 192.168.186.132
[root@vsnode ~]#
NAT模式实现方法
准备:
[root@vsnode ~]# dnf install ipvsadm-1.31-6.el9.x86_64 -y
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
[root@vsnode ~]#
1.vs
#1，开启内核路由功能
[root@vsnode ~]# sysctl -a | grep ip_forward
net.ipv4.ip_forward = 0
net.ipv4.ip_forward_update_priority = 1
net.ipv4.ip_forward_use_pmtu = 0
[root@vsnode ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@vsnode ~]# sysctl -p
net.ipv4.ip_forward = 1
[root@vsnode ~]#
#2.编写策略
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm -A -t 172.25.254.100:80 -s wrr
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.186.131:80 -m -w 1
[root@vsnode ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.186.132:80 -m -w 1

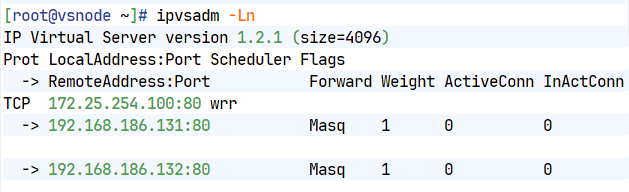

[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 192.168.186.131:80 Masq 1 0 0
-> 192.168.186.132:80 Masq 1 0 0
#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS2 - 192.168.186.132
RS1 - 192.168.186.131
[root@vsnode ~]#
#更改权重
[root@vsnode ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.186.131:80 -m -w 2
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 192.168.186.131:80 Masq 2 0 5
-> 192.168.186.132:80 Masq 1 0 5
[root@vsnode ~]#

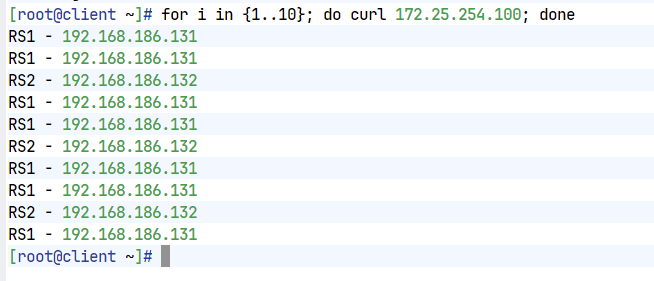

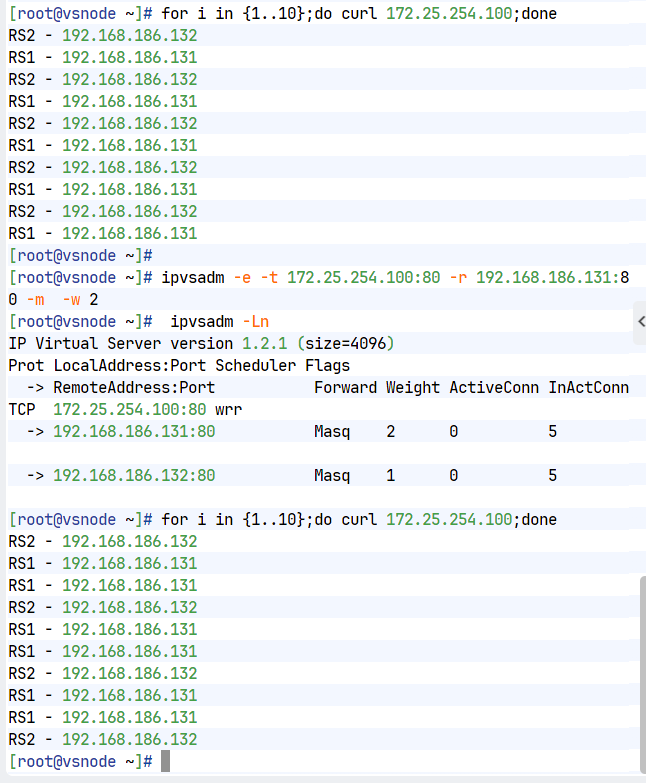

#测试
[root@vsnode ~]# for i in {1..10};do curl 172.25.254.100;done
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS1 - 192.168.186.131
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS1 - 192.168.186.131
RS2 - 192.168.186.132
RS1 - 192.168.186.131
RS1 - 192.168.186.131
RS2 - 192.168.186.132
[root@vsnode ~]#
规则持久化
实验过程可以用过打开另外一个shell的并执行监控命令的方式进行观察
[root@vsnode ~]# watch -n 1 ipvsadm -Ln
Every 1.0s: ipvsadm -Ln vsnode: Thu Jan 22 23:32:40 2026
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.254.100:80 wrr
-> 192.168.186.131:80 Masq 2 0 0
-> 192.168.186.132:80 Masq 1 0 0

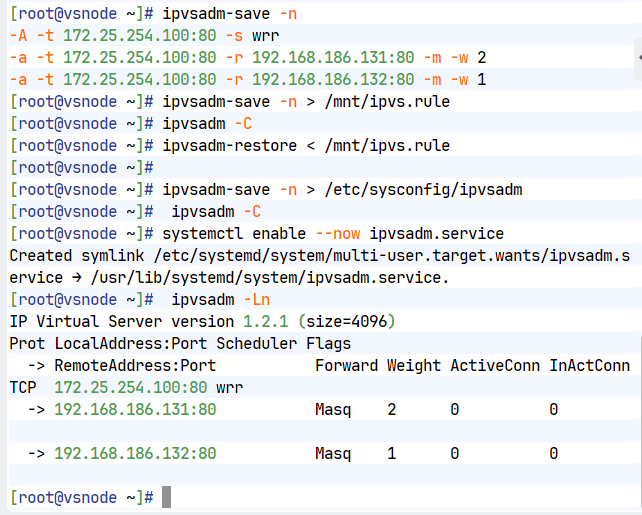

#利用自定义文件进行持久化
[root@vsnode ~]# ipvsadm-save -n
-A -t 172.25.254.100:80 -s wrr
-a -t 172.25.254.100:80 -r 192.168.186.131:80 -m -w 2
-a -t 172.25.254.100:80 -r 192.168.186.132:80 -m -w 1
[root@vsnode ~]# ipvsadm-save -n > /mnt/ipvs.rule
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# ipvsadm-restore < /mnt/ipvs.rule
[root@vsnode ~]#
#利用守护进程进行规则持久化
[root@vsnode ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@vsnode ~]# ipvsadm -C
[root@vsnode ~]# systemctl enable --now ipvsadm.service
Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.
[root@vsnode ~]#
lvs部署命令介绍
lvs软件相关信息
程序包：ipvsadm
Unit File: ipvsadm.service
主程序：/usr/sbin/ipvsadm
规则保存工具：/usr/sbin/ipvsadm-save
规则重载工具：/usr/sbin/ipvsadm-restore
配置文件：/etc/sysconfig/ipvsadm-config
ipvs调度规则文件：/etc/sysconfig/ipvsadm
ipvsadm命令
核心功能:
-
集群服务管理:增、删、改
-
集群服务的RS管理:增、删、改
-
查看
命令参数：
管理集群服务
ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \
service-address(集群地址) \
[-s scheduler(调度算法)] \
[-p [timeout]] \
[-M netmask] \
[--pepersistence_engine] \
[-b sched-flags]
ipvsadm -D -t|u|f service-address 删除
ipvsadm –C 清空
ipvsadm –R 重载
ipvsadm -S [-n] 保存
管理集群中的real server
ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-w weight](权重)
ipvsadm -d -t|u|f service-address -r server-address 删除RS
ipvsadm -L|l [options] 查看rs
ipvsadm -Z [-t|u|f service-address] 清楚计数器
lvs集群中的增删改
1.管理集群服务中的增删改
ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]
-A #添加
-E #修改
-t #tcp服务
-u #udp服务
-s #指定调度算法，默认为WLC
-p #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver
-f #firewall mask 火墙标记，是一个数字
#增加
[root@DR-server ~]# ipvsadm -A -t 172.25.254.100:80 -s rr

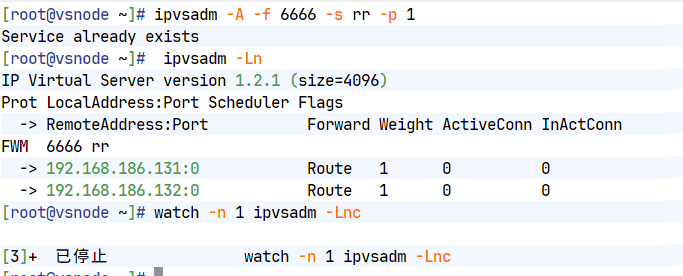

[root@DR-server ~]# ipvsadm -A -f 66 -p 3000
#修改
[root@DR-server ~]# ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000
#删除
[root@DR-server ~]# ipvsadm -D -t 172.25.254.100:80
[root@DR-server ~]# ipvsadm -D -f 66
2.管理集群中RealServer的曾增删改
ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]
-a #添加realserver
-e #更改realserver
-t #tcp协议
-u #udp协议
-f #火墙 标签
-r #realserver地址
-g #直连路由模式
-i #ipip隧道模式
-m #nat模式
-w #设定权重
-Z #清空计数器
-C #清空lvs策略
-L #查看lvs策略
-n #不做解析
--rate ：输出速率信息
#添加
[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m
[root@DR-server ~]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2
#更改
[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1
[root@DR-server ~]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1
#删除
[root@DR-server ~]# ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30
[root@DR-server ~]# ipvsadm -Ln
[root@DR-server ~]# ipvsadm -Ln --rate
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS
-> RemoteAddress:Port
TCP 172.25.254.100:80 0 0 0 0 0
-> 192.168.0.30:80 0 0 0 0 0
-> 192.168.0.40:80 0 0 0 0 0
#CPS： 每秒连接数，表示服务器处理新连接的速率
#InPPS：每秒入站数据包数量，即从客户端发送到负载均衡器的数据包速率
#OutPPS： 每秒出站数据包数量，即从负载均衡器向后端服务器或客户端发送数据包的速率
#InBPS：每秒入站流量（字节），即从客户端到服务器的流量速率。
#OutBPS：每秒出站流量（字节），即从服务器到客户端的流量速率。
[root@DR-server ~]# ipvsadm -Z -t 172.25.254.20:80
[root@DR-server ~]# ipvsadm -Ln --rate
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS
-> RemoteAddress:Port
TCP 172.25.254.20:80 0 0 0 0 0
-> 192.168.0.30:80 0 0 0 0 0
-> 192.168.0.40:80 0 0 0 0 0
#清空策略
[root@DR-server ~]# ipvsadm -C
pvs规则：/proc/net/ip_vs ipvs连接：/proc/net/ip_vs_conn
DR模式
DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源IP/PORT，以及目标IP/PORT均保持不变
DR模式数逻辑
在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以RS和vs上都要有vip
DR模式数据传输过程
1.客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC
2.VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端的MAC+VIP+RS1的MAC
3.RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的MAC
DR模式的特点
1.Director和各RS都配置有VIP
2.确保前端路由器将目标IP为VIP的请求报文发往Director
3.在前端网关做静态绑定VIP和Director的MAC地址
-
在RS上使用arptables工具
arptables -A IN -d $VIP -j DROP arptables -A OUT -s $VIP -j mangle --mangle-ip-s $RIP
-

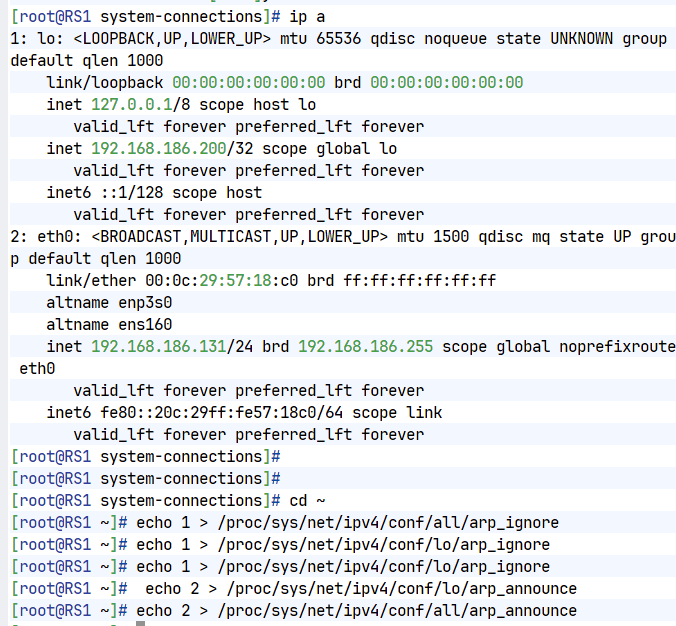

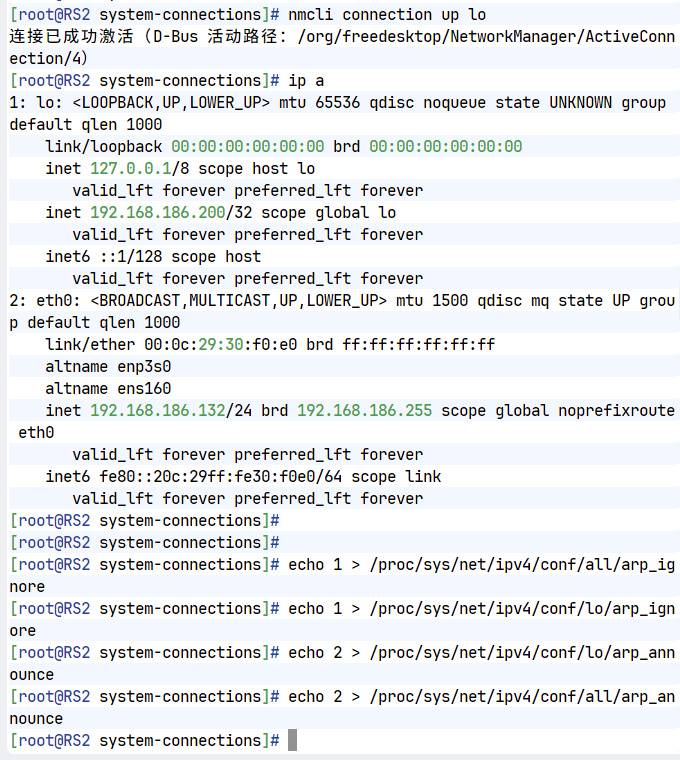

在RS上修改内核参数以限制arp通告及应答级别
/proc/sys/net/ipv4/conf/all/arp_ignore /proc/sys/net/ipv4/conf/all/arp_announce
4.RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；
5.RIP的网关不能指向DIP，以确保响应报文不会经由Director
6.RS和Director要在同一个物理网络
7.请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client
8.不支持端口映射（端口不能修败）
9.RS可使用大多数OS系统
DR模式实验过程

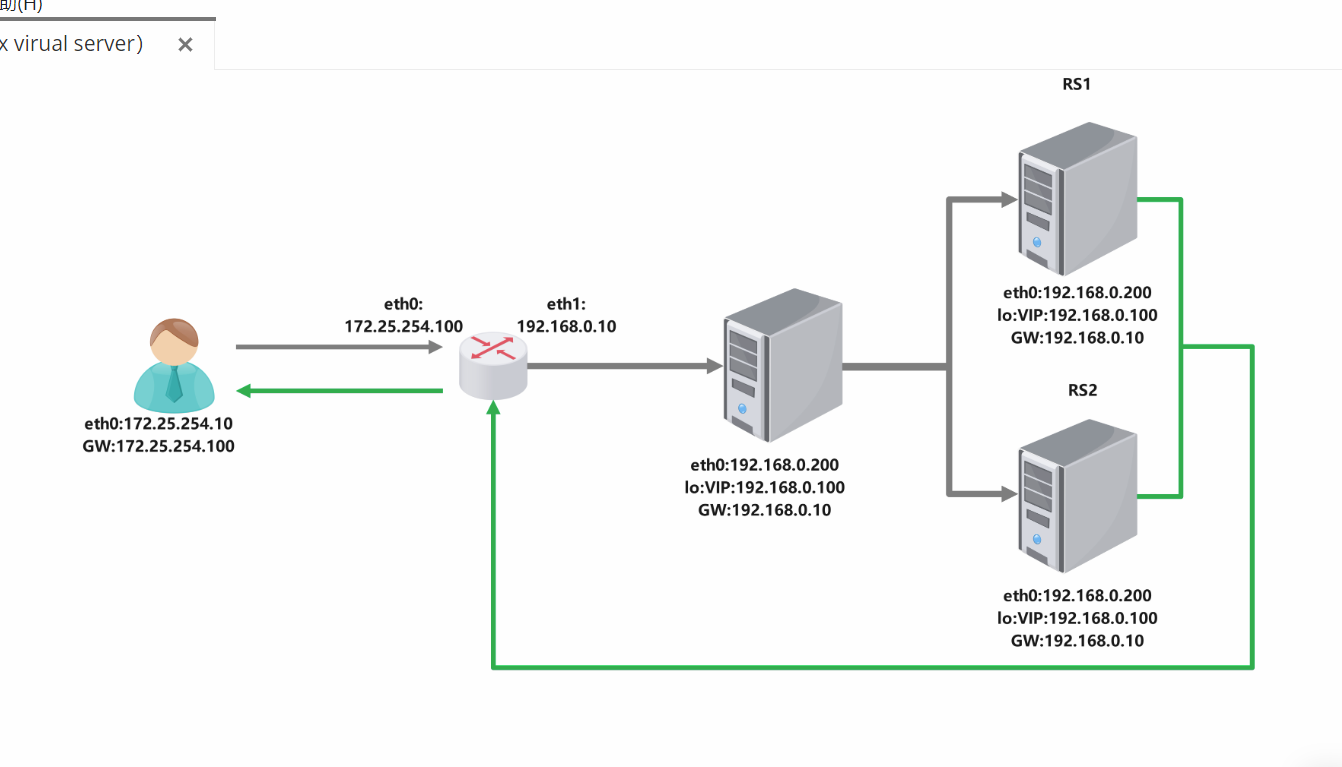

一. 环境流程图
二 环境设定方式
克隆一个vsnode
#在路由器中
[root@router ~]# systemctl disable --now ipvsadm.service
Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service".
[root@router ~]# ipvsadm -C

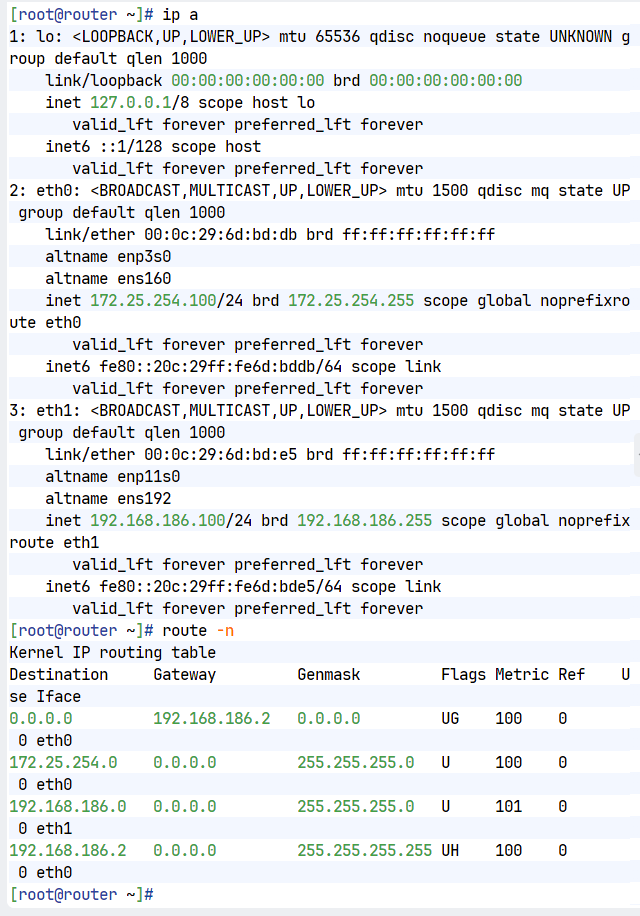

#在路由器中
[root@router ~]# vmset.sh eth0 172.25.254.100 router
[root@router ~]# vmset.sh eth1 192.168.186.100 router noroute
#设定内核路由功能
[root@router ~]# echo net.ipv4.ip_forward=1 >> /etc/sysctl.conf
[root@router ~]# sysctl -p
net.ipv4.ip_forward = 1
#数据转发策略
[root@router ~]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.186.100
[root@vsnode ~]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100
[root@router ~]# ip route add 192.168.186.200/32 via 192.168.186.50 dev eth1
[root@router ~]# ip route show
default via 192.168.186.2 dev eth0 proto static metric 100
172.25.254.0/24 dev eth0 proto kernel scope link src 172.25.254.100 metric 100
192.168.186.0/24 dev eth1 proto kernel scope link src 192.168.186.100 metric 101
192.168.186.2 dev eth0 proto static scope link metric 100
192.168.186.200 via 192.168.186.50 dev eth1

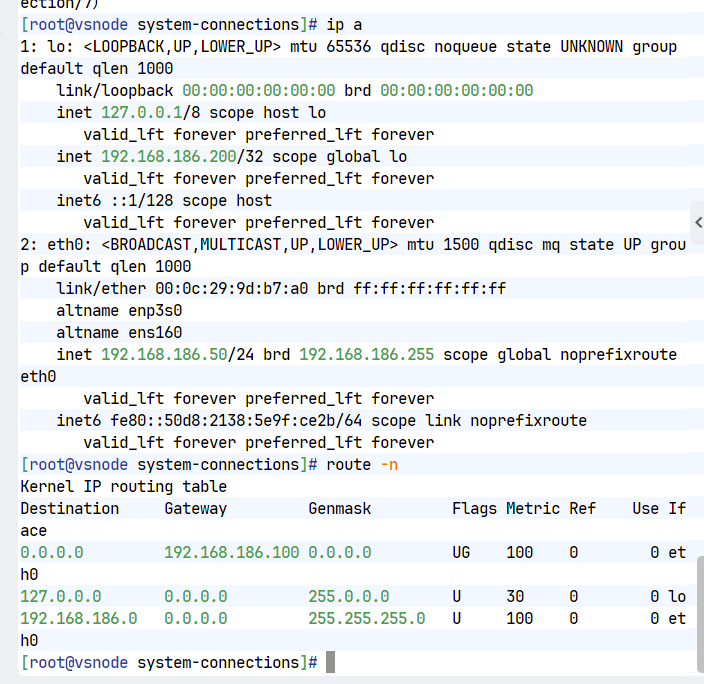

#vsnode 调度器
#客户端
[root@client ~]# vmset.sh eth0 172.25.254.99 client norouter
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff
altname enp3s0
altname ens160
inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute
valid_lft forever preferred_lft forever

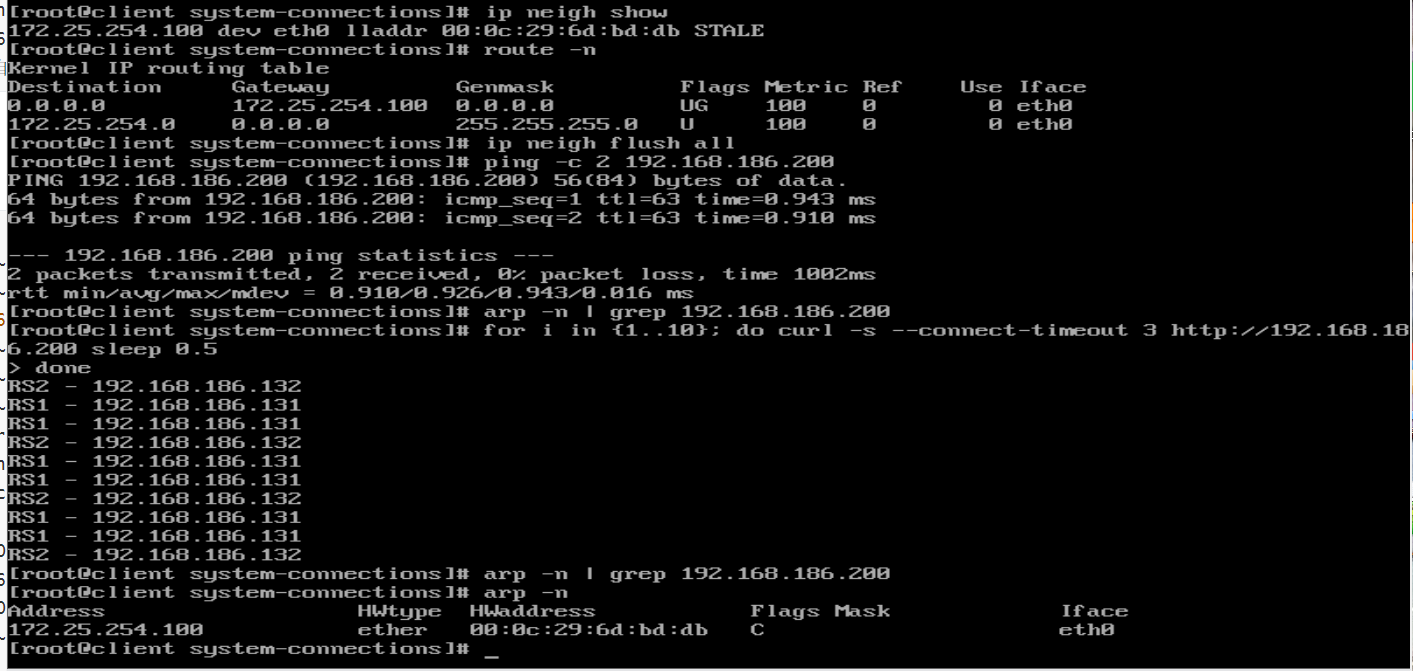

client
[root@client ~]# vim /etc/NetworkManager/system-connections/eth0.nmconnection
[connection]
id=eth0
type=ethernet
interface-name=eth0
[ipv4]
method=manual
address1=172.25.254.99/24,172.25.254.100
dns=8.8.8.8;
[root@client ~]# nmcli connection reload
[root@client ~]# nmcli connection up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）
[root@client ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 172.25.254.100 0.0.0.0 UG 100 0 0 eth0
172.25.254.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#检测
[root@client ~]# ping 192.168.186.200
PING 192.168.0.200 (192.168.0.200) 56(84) 比特的数据。
64 比特，来自 192.168.0.200: icmp_seq=1 ttl=128 时间=1.08 毫秒
#RS1
[root@RS1 ~]# vmset.sh eth0 192.168.186.131 RS1 noroute
[root@RS1 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.186.100
[root@RS1 ~]# nmcli connection reload
[root@RS1 ~]# nmcli connection up eth0
[root@RS1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.186.100 0.0.0.0 UG 100 0 0 eth0
192.168.186.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
[root@RS1 ~]#
#在lo上设定vip
[root@RS1 ~]# cd /etc/NetworkManager/system-connections/
[root@RS1 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS1 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo
[ethernet]
[ipv4]
address1=127.0.0.1/8
address2=192.168.186.200/32
method=manual
[root@RS1 system-connections]# nmcli connection reload
[root@RS1 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS1 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 192.168.186.200/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
#arp禁止响应
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
#永久arp禁止响应
[root@RS1 system-connections]# vim /etc/sysctl.conf
[root@RS1 system-connections]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2
[root@RS1 system-connections]#
#RS2
[root@RS2 ~]# vmset.sh eth0 192.168.186.132 RS2 noroute
[root@RS2 ~]# nmcli connection modify eth0 ipv4.gateway 192.168.186.100
[root@RS2 ~]# nmcli connection reload
[root@RS2 ~]# nmcli connection up eth0
[root@RS2 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
0.0.0.0 192.168.186.100 0.0.0.0 UG 100 0 0 eth0
192.168.186.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
#在lo上设定vip
[root@RS2 ~]# cd /etc/NetworkManager/system-connections/
[root@RS2 system-connections]# cp -p eth0.nmconnection lo.nmconnection
[root@RS2 system-connections]# vim lo.nmconnection
[connection]
id=lo
type=loopback
interface-name=lo
[ethernet]
[ipv4]
address1=127.0.0.1/8
address2=192.168.186.200/32
method=manual
[root@RS2 system-connections]# nmcli connection reload
[root@RS2 system-connections]# nmcli connection up lo
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6）
[root@RS2 system-connections]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 192.168.186.200/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
#arp禁止响应
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore
[root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce
[root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce
#永久arp禁止响应
[root@RS2 ~]# sysctl -p
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2
[root@RS2 ~]#
Linux系统中高负载与I/O等待的分析
第1部分：CPU使用率与负载值的关系
1. 定义与理解
● CPU使用率：衡量CPU在某一时刻被占用执行程序的百分比
●负载值：表示系统在某一时刻正在运行和等待运行的进程队列的长度，分为以下平均值；
1 分钟负载：反映系统最近短期的负载压力；
5 分钟负载：反映系统中期的负载趋势；
15 分钟负载：反映系统长期的负载状态。
2. 关系分析
● 正常状态：一般情况下，CPU使用率高时，负载值也会相应上升，表明系统忙碌
● 异常情况：当CPU使用率并不高，但负载值很高时，说明系统中存在大量进程处于等待状态，主要因为I/O（输入/输出）操作导致CPU阻塞
3. 排查与解决
监控工具的使用
top命令：实时查看进程资源占用情况，重点关注%wa（I/O等待）指标。若该值持续高于10%，表明存在I/O瓶颈
vmstat 1：观察bi（块输入）和bo（块输出）字段，数值异常增高时反映磁盘I/O压力
第2部分：I/O阻塞或I/O等待
查看linux操作系统时,cpu使用率不是很高，但是load负载值很高，可能是什么原因?
如果在Linux操作系统中CPU使用率并不高，但负载值却很高，那么通常会表明系统中正在运行的进程数目非常多，而这些进程大多数情况下是由I/O(输入/输出)等待引起的，进而导致了CPU阻塞，使得系统的负载值高。这种情况通常称为“I/O阻塞”或“I/O等待”。这时，需要进一步查看系统的进程和I/O等待情况，来定位和解决问题。可以使用命令如top等来查看进程信息,使用iostat或sar来查看I/O等待情况。
第3部分：查看进程情况的方法
1. 查看进程信息的方法
使用
ps和top● 描述：
ps和top是 Linux 中常用的查看系统进程信息的工具●命令：
ps aux：显示所有用户（a）的所有进程（u），并以用户友好的格式（x）展示（包含无终端的后台进程）。
ps -ef：查看进程的父进程 ID（PPID）和启动命令。常用交互操作：
P：按 CPU 使用率排序
M：按内存使用率排序
k：终止指定 PID 的进程
1：显示所有 CPU 核心的使用率
利用火墙标记解决轮询错误
1.在rs主机中同时开始http和https两种协议
#在RS1和RS2中开启https
[root@RS1+RS2 ~]# dnf install mod_ssl -y
[root@RS1+RS2 ~]# systemctl restart httpd
[root@RS1+RS2 ~]# systemctl restart httpd
2.在vsnode中添加https的轮询策略
[root@router ~]# ipvsadm -A -t 192.168.186.200:80 -s rr
[root@router ~]# ipvsadm -a -t 192.168.186.200:80 -r 192.168.186.131 -g
[root@router ~]# ipvsadm -a -t 192.168.186.200:80 -r 192.168.186.132 -g
[root@router ~]# ipvsadm -A -t 192.168.186.200:443 -s rr
[root@router ~]# ipvsadm -a -t 192.168.186.200:443 -r 192.168.186.131:443 -g
[root@router ~]# ipvsadm -a -t 192.168.186.200:443 -r 192.168.186.132:443 -g
[root@router ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.0.200:80 rr
-> 192.168.186.131:80 Route 1 0 0
-> 192.168.186.132:80 Route 1 0 0
TCP 192.168.0.200:443 rr
-> 192.168.186.131:443 Route 1 0 0
-> 192.168.186.132:443 Route 1 0 0
[root@router ~]#
3.轮询错误展示

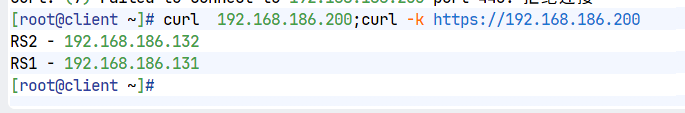

[root@client ~]# curl 192.168.186.200;curl -k https://192.168.186.200
RS2 - 192.168.186.132
hello timinglee
[root@client ~]#
#当上述设定完成后http和https是独立的service，轮询会出现重复问题
解决方案：使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载
利用持久连接实现会话粘滞
1.设定ipvs调度策略
[root@vsnode ~]# ipvsadm -A -f 6666 -s rr -p 1
[root@vsnode ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
FWM 6666 rr
-> 192.168.186.131:0 Route 1 0 0
-> 192.168.186.132:0 Route 1 0 0
[root@vsnode ~]#
2.测试：
[root@client ~]# curl 192.168.186.200
RS2 - 192.168.186.132
[root@client ~]#
3.观察
[root@vsnode ~]# watch -n 1 ipvsadm -Lnc
Every 1.0s: ipvsadm -Lnc vsnode: Wed Jan 28 00:32:07 2026
IPVS connection entries
pro expire state source virtual destination
TCP 01:39 FIN_WAIT 172.25.254.99:52858 192.168.186.200:80 192.168.186.
131:80
TCP 00:50 FIN_WAIT 172.25.254.99:43538 192.168.186.200:80 192.168.186.
132:80[root@vsnode ~]# watch -n 1 ipvsadm -Lnc
更多推荐
18
0- 0
已为社区贡献7条内容
所有评论(0)
