1、研究背景和动机

🌦 一、问题背景：地球“看不清”的老难题
地球观测卫星每天拍下成千上万张图片，
但 —— 有三分之二的图像都被云遮住！ ☁️
想象一下：你拍一张全球地图，结果上面大半都是白茫茫的云，
想看农田、城市、灾情？——全被挡住了。
这些“看不见”的地方，会严重影响：

  • 农作物监测（因为看不清作物长势）；
  • 灾害评估（洪水或山火后云太厚，看不出地表）；
  • 环境监控（空气、水体、城市扩张……全模糊）。

🌍 二、旧方法的三种套路 —— 各有毛病
暂时无法在飞书文档外展示此内容
🎨 就像你修一张照片：

  • 第一种是“自己涂涂改改”；
  • 第二种是“拿另一张没云的照片来对照”；
  • 第三种是“几台相机拼在一起拍”——
    但如果天天阴天，那几乎都白搭。

📡 三、新思路：用“能穿云”的雷达来帮忙
于是研究者想到：
“既然光学看不见，那我们用**雷达（SAR）**来当透视眼！”

  • **SAR（合成孔径雷达）**能穿透云层、雾气、甚至轻微降雨；
  • 它提供的是地物的结构、形状和粗糙度信息；
  • 虽然是黑白的、带噪声，但能“摸到”地表纹理。
    于是问题变成：
    “如何把 SAR 的‘骨架图’
    和 光学的‘彩色图’ 融合成一张既真实又清晰的无云图？”

🧠 四、为什么要用 Transformer？
在 2020 年前，大家几乎都用 CNN（卷积神经网络） 做这事。
但 CNN 最大的问题是：看得太近，看不远。
CNN 就像“近视修图师”：
它修得了小块区域，却看不到整张图的全貌。
于是，当云很大、范围很广时，CNN 往往会“糊一片”或“修错地方”。
这时，Transformer 的优势出现了：

  • 它能通过**自注意力机制（Self-Attention）**看全局；
  • 让模型理解：
    “这一块云，可能对应远处那片地物的延续”；
  • 还能跨模态（SAR ↔ 光学）地对齐对应区域。
    🌈 就像一个“聪明的修图师”，
    既能看全局，又能专注到局部细节。

🧩 五、UFormer：让 Transformer 更像“修图匠”
普通 Transformer 太大、太贵、太不懂局部纹理。
Former-CR 因此选择了 UFormer 架构：

  • 结构上像一个“U”字（编码 + 解码），
  • 在中间用 局部增强窗口注意力（LeWin Attention）：
    • 小窗口内看细节；
    • 大范围上看整体；
  • 最终实现：既能“看远”，又能“修细”。
    💬 类比：
    它就像一个美术老师，一边退后看整张画的构图，一边低头修每一笔的阴影。

🧮 六、损失设计：让模型“像人一样看图”
Former-CR 不只用 L1、L2 这种“机械对比像素”的损失，
还引入了 感知损失（Perceptual Loss, LPIPS）：

  • 让模型不只是“像素对像素地还原”，
  • 而是“从视觉感觉上看起来像真实的无云图”。
    🌤️ 换句话说，
    模型学会了“修图的审美”，不是死记硬背颜色。

🎯 七、研究动机总结（形象版）
暂时无法在飞书文档外展示此内容

🧭 八、一句话总结
🌍 Former-CR 的研究动机：是要打造一个能“透云看地”的聪明修图师，把雷达的结构线索与光学的颜色细节融合，用 U型 Transformer 架构 既“看全局”又“修细节”，实现真正意义上的 厚云可修、细节不糊、色彩自然 的多模态去云。

第2部分：模型的核心创新点总结

  1. 真正把 Transformer 引进“厚云去除”，且面向 SAR+光学 的多模态场景
  • 以 U-shaped Transformer（UFormer） 做骨干：输入用 SAR + 多云 RGB，输出直接预测 无云 RGB，把全局关系建模带进云去除任务里。
  1. 两分支设计：残差分支 + 重建分支，既稳又好用
  • 网络分两路：
    • 重建分支负责“看懂并重绘”——包含**预处理(IPP) → 编码-解码 → 图像还原(Decloud-IR)**三步；
    • 残差分支把原始多云 RGB 一直“原样保留”，最后与重建结果相加，生成更自然的无云图。
      这样既能修云，又不轻易改动不该改的区域。
  1. UFormer / LeWin 模块：窗口注意力 + 卷积，兼顾“看远”和“抠细节”
  • 选用 LeWin-Transformer（局部增强窗口注意力），在注意力里融合卷积以增强局部特征提取；因此同时保证全局一致性与细节/纹理复原，而且参数量可控，适合影像修复类任务。
  1. IPP 与 Decloud-IR：把多源特征“喂得进、还得出”
  • IPP 把 SAR 与 RGB 的浅层特征对齐到编码器所需的形状/通道数；
  • Decloud-IR 负责把解码得到的特征图正确映射回 RGB 图像空间，确保输出颜色/格式与目标一致。
  1. 端到端的多模态融合：显式用 SAR 辅助重建厚云区
  • 整体管线从“多云 RGB + SAR”到“无云 RGB”端到端训练，充分利用 SAR 的结构线索与 RGB 的色彩语义，并通过残差合成抑制过度修复。
  1. 效果验证：全局结构与细节更稳、更清晰
  • 在多种场景（山地、城市、农田）和不同云量下，Former-CR 的细节与结构一致性更好；定量上 SSIM/PSNR/MAE 综合领先，尤其 SSIM 反映的全局结构恢复优势明显。

一句话版
Former-CR 的“新”在于：用 U-shaped Transformer（LeWin） 把 SAR 的“穿云骨架” 和 光学的“颜色语义” 做成一体化的端到端重建；
通过 两分支（重建+残差） 与 IPP/Decloud-IR，既修得动真格，又不乱改干净区，最终在厚云场景拿到更好的全局一致性与细节质量。

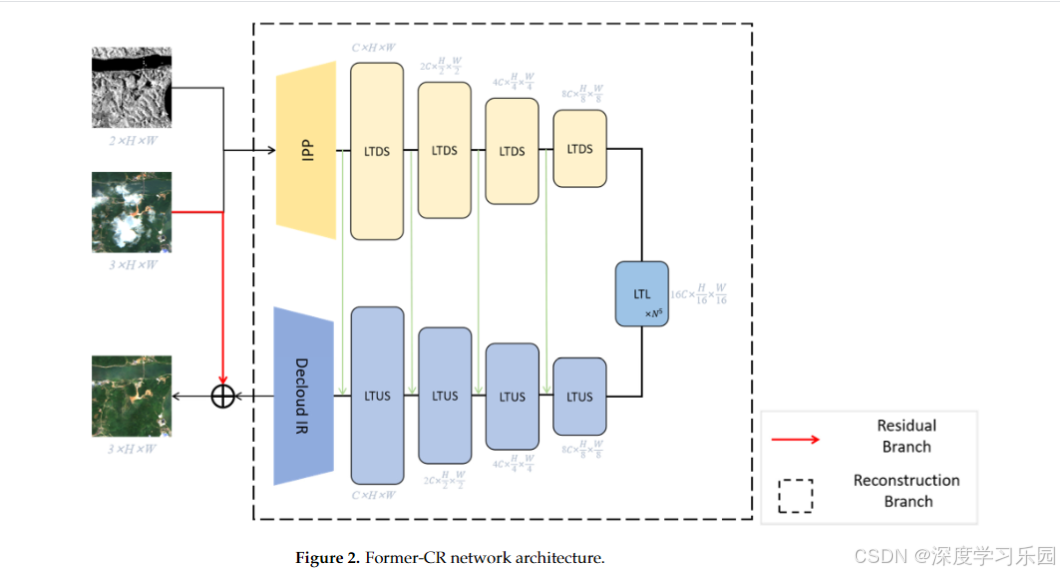

3、模型的网络结构
在这里插入图片描述

🧠 一、整体结构：两条路的“聪明修图师”
整张图可以分成两条主干：

  1. 主修复分支（蓝黄相间的 Reconstruction Branch）
    ——负责真正“看懂云下的地物”并重建无云图像；
  2. 残差分支（红线标的 Residual Branch）
    ——负责保留原图中那些没被云遮住的区域，防止“修过头”。
    最终，这两条路在输出端相加（红圈里的 “⊕” 号）
    → 得到既修得干净又保留真实细节的无云图。
    💬 类比：
    就像一个修图师：
  • 主分支负责把被云挡住的地方重新画出来；
  • 副分支保存原来的蓝天和地物，
  • 最后两者融合，得到自然又真实的结果。

🌦 二、输入部分：双模态输入
左侧是模型的输入：

  • SAR 图像（上）：两通道（VV、VH极化） → 提供“云下结构、纹理、边缘”；
  • 带云光学图像（中）：三通道（RGB） → 提供“颜色与光谱信息”；
  • 目标输出（下）：无云的RGB图像（模型要学着去复原它）。
    SAR 和光学图像的输入会在第一个模块——**IPP（Input Pre-Processor）**中融合。

🧩 三、IPP（输入预处理模块）
IPP = Input Pre-Processing
它的作用是让“看法不同”的两种图像（SAR 和 RGB）
在进入 Transformer 编码器前“讲同一种语言”。

  • 它先用卷积将SAR与光学特征映射到相同的维度；
  • 然后把两者拼接成一个联合特征图 C×H×WC \times H \times WC×H×W。
    🧠 类比：
    就像你把红外照片和普通照片统一成相同大小、同样的色彩空间，
    方便AI后面一起处理。

🔷 四、主干部分：U-shaped Transformer
整个网络中间部分是一个 U形结构（像U-Net，但换成了Transformer块）。
分两半：
🟨 编码器（上半部分，黄色 LTDS 模块）

  • 模块名称：LTDS（Locally-enhanced Transformer Down-Sampling）；
  • 功能：逐层下采样、提取多尺度特征；
  • 每层同时使用局部窗口注意力（LeWin Attention）和卷积增强，
    既能“看远”又能“抠细节”。
  • 通道数不断增加（C → 2C → 4C → 8C），空间尺寸逐步减半。
    💬 类比：
    模型像拿着放大镜，一层层缩小图像看全局的布局。

🟦 解码器（下半部分，蓝色 LTUS 模块）

  • 模块名称：LTUS（Locally-enhanced Transformer Up-Sampling）；
  • 功能：一步步恢复空间分辨率；
  • 每层会把上采样结果与对应编码层特征拼接（绿色竖线所示）形成“跳跃连接”；
  • 这样能把全局语义与局部细节结合。
    💬 类比：
    修图师在放大局部上色时，仍记得整张画的整体构图。

🔵 中间瓶颈层（LTL 模块）

  • 名称：LTL（Locally-enhanced Transformer Layer）；
  • 位于U形的底部，是网络“最深的思考层”；
  • 它拥有最广的感受野、最强的全局注意力；
  • 相当于在“全图范围”里理解：
    哪些地方被云遮、哪些地方可从SAR推测出结构。
    🧠 类比：
    这是修图师“退远一步”看整张照片，确定修复策略的阶段。

🧱 五、Decloud-IR（输出还原模块）
当解码器生成特征后，需要映射回真正的 RGB 图像空间，
这时用 Decloud-IR（Image Restoration） 模块。

  • 它把多通道特征通过卷积映射为 3 通道 RGB 输出；
  • 确保颜色、亮度、细节都符合光学影像的风格；
  • 最终输出的是**“修复分支结果”**（Reconstruction branch output）。
    🌈 类比：
    就像AI修图完，把内部的“特征草图”重新渲染成一张彩色照片。

🔴 六、Residual Branch（残差分支）
图中红线所示部分。
这是 Former-CR 的关键创新之一：

  • 直接将输入的“带云光学图像”绕过主干网络，
  • 与修复分支的输出结果在最后相加（⊕）。
    作用：
  1. 保留原图中晴空区域的真实像素；
  2. 避免模型过度修复；
  3. 让输出更自然、过渡更平滑。
    💬 类比：
    就像修图时只修被云盖住的地方，而其他区域保持原样。

🎯 七、输出结果
最终输出 =
原始多云图像 + 修复分支预测的“云层差异”
这样：

  • 晴空区保持原样；
  • 云区被补充出地物结构与颜色；
  • 结果更干净、更自然。

🧩 八、模块总结对照表
暂时无法在飞书文档外展示此内容

💡 九、一句话总结
🌍 Former-CR 的网络结构就像一个“双手并用的AI修图师”：

  • 一只手（SAR）摸出云下的轮廓；
  • 一只手（光学）看颜色与细节；
  • 通过 U形 Transformer 同时“看远+修细”；
  • 最后只修该修的地方，不乱动晴空；
    于是生成一张既结构准确又视觉自然的无云卫星图。

第4部分：模型的核心不足与后续改进方向？
🌧 一、模型的核心不足
虽然 Former-CR 在 2023 年是多模态厚云去除的 SOTA 方法之一，
但它仍然存在以下几类问题（分为算法层面、数据层面和泛化层面）👇

1️⃣ 计算量大、模型复杂度高
原因：
Former-CR 使用的是 UFormer 架构（U-shaped Transformer），
每一层都有 窗口注意力（LeWin Attention）+卷积融合。
这导致：

  • 参数量大，显存占用高；
  • 推理速度慢，不适合大规模遥感数据处理；
  • 训练时对 GPU 资源要求非常高。
    💬 类比：它就像一个“手工修图的超级AI”，修得精细，但太慢、太贵。
    后续改进方向：
  • 引入轻量化 Transformer（如 Swin-Lite、MobileViT）；
  • 使用 混合卷积-注意力结构（ConvFormer类）减少计算；
  • 或采用 低分辨率编码 + 高分辨率细化 的两阶段策略。

2️⃣ SAR 与光学的跨模态对齐仍不完美
问题所在：
SAR 图像与光学图像在几何、纹理和语义上差异很大。
SAR反映地表结构（粗糙度、高度），
光学反映表面光谱（颜色、材质）。
简单拼接输入 + Transformer 学习对齐，
在极端情况下（如复杂地形或极厚云）仍会出现伪影或偏色区域。
🧠 类比：就像用黑白线稿去推测彩照颜色，AI能猜个大概，但有时“猜错色调”。
后续改进方向：

  • 在输入前增加 跨模态对齐模块（Cross-modal Alignment Block, CMAB）；
  • 使用 互信息约束 或 对比学习（contrastive learning） 提升对齐鲁棒性；
  • 加入 可学习配准模块（Learnable Registration），自动纠正几何偏差。

3️⃣ 细节还原存在“过平滑”问题
尽管 UFormer 保留了较多纹理信息，
但由于最终输出通过 Transformer 层 + 残差融合，
仍可能出现：

  • 边缘模糊（特别是在建筑、道路区域）；
  • 细节“抹掉”现象（因为模型追求全局一致性而牺牲局部锐度）。
    后续改进方向：
  • 加入 多尺度细节增强模块（Multi-scale Detail Refinement, MDR）；
  • 使用 感知+结构混合损失（如 Perceptual + SSIM + Edge Loss）；
  • 引入 对抗判别器（GAN-style Refiner） 增强真实感。

4️⃣ 缺乏时序信息利用（只用单时刻 SAR + 光学）
Former-CR 只使用了 一个时刻的SAR和一个时刻的光学图像，
没有考虑时间序列信息。
但地表往往变化缓慢，
多时相序列能帮助模型判断：
哪些区域是“云”，哪些是真实变化。
🌍 类比：只看一张云图，你分不清是云还是湖面反光；
但看多张时间序列，就能知道哪部分总在变化（云），哪部分固定（地物）。
后续改进方向：

  • 引入 时序Transformer模块（Temporal Attention）；
  • 与 CloudTran++ 等多时相模型融合（“多模态 + 多时相”）；
  • 建立 3D Transformer 时空块结构（Spatial-Temporal Hybrid）。

5️⃣ 泛化能力有限、依赖训练域
模型在自己训练的数据集（如 SEN12MS 或 Cloud-Optical-SAR Fusion Dataset）上表现很好，
但迁移到不同地区（地形、气候、传感器不同）时，效果显著下降。
原因：

  • SAR信号受成像角度、极化方式影响；
  • 光学数据受光照、季节变化干扰；
  • Transformer 对数据分布漂移较敏感。
    后续改进方向：
  • 增加 多地区、多季节、多卫星混合训练集；
  • 引入 领域自适应（Domain Adaptation） 技术；
  • 结合 少样本微调（Few-shot Fine-tuning） 提升跨域泛化。

🧭 二、后续改进模型与趋势
暂时无法在飞书文档外展示此内容

🧩 三、一句话总结
Former-CR 的不足在于：
它修得准，但“算得重”；
它看得远，但“猜颜色不稳”；
它修得细，但“缺少时间记忆”。
后续改进方向：
让模型更“轻”、更“稳”、更“聪明”——
通过轻量化结构、跨模态对齐、时序增强与对抗细化，
让AI不只是“修云图”，而是真正理解云下地球的多源时空变化。
