从 Ingress 迁移到 Istio，体验服务网格带来的强大流量管理能力！
📖 文章目录
前言
在第 12 篇中，我们完成了 Nginx Ingress Controller 的部署与路由实践，却也意识到它在金丝雀发布、熔断、可观测性等能力上的天然短板。本篇就承接那个结论，正式迈入 Istio 服务网格 的世界：
- 我会以“为什么需要服务网格”为起点，结合真实痛点来理解 Istio 出现的意义；
- 再顺着控制平面与数据平面，拆开 Istio 的组件与配置下发流程；
- 接着对比 Ingress 与 Istio 的差异，并用金丝雀发布实战演示“价值落地”；
- 最后揭秘 Sidecar/iptables 如何在不改业务代码的前提下劫持并治理所有流量。
如果你正在思考“什么时候该从 Ingress 升级到 Istio”、“Istio 的学习成本究竟带来什么回报”，希望这篇能给你一份扎实又具象的答案。
一、什么是服务网格？
1.1 微服务面临的挑战
传统微服务架构的问题
服务A → 服务B → 服务C
↓ ↓ ↓
需要处理：
- 服务发现（B 的地址是什么？）
- 负载均衡（B 有 3 个实例，选哪个？）
- 超时重试（B 挂了怎么办？）
- 熔断限流（B 太慢了怎么办？）
- 加密通信（如何保证安全？）
- 流量监控（如何观察流量？）
传统解决方案
// 在应用代码中实现这些功能
package main
import (
"github.com/afex/hystrix-go/hystrix" // 熔断
"github.com/sony/gobreaker" // 断路器
"google.golang.org/grpc" // gRPC + 负载均衡
)
// ❌ 问题：
// 1. 每个服务都要实现一遍
// 2. 代码和业务逻辑耦合
// 3. 不同语言需要不同的SDK
// 4. 升级困难
1.2 服务网格的解决方案
服务网格（Service Mesh）：
应用层(只关注业务逻辑)
服务A → 服务B → 服务C
↓ ↓ ↓
代理层(处理所有网络通信)
Envoy → Envoy → Envoy
↓ ↓ ↓
控制平面(统一管理配置)
Istiod
核心思想：
- 把网络通信逻辑从应用中剥离
- 使用 Sidecar 代理（每个 Pod 一个 Envoy）
- 统一的控制平面（Istiod）管理所有配置
- 应用无感知，不需要修改代码
1.3 Istio 的核心价值
| 功能类别 | 传统方案 | Istio 方案 | 提升点 |
|---|---|---|---|
| 流量管理 | 业务逻辑内书写路由 | VirtualService/DestinationRule | 策略与业务解耦，可动态调整 |
| 负载均衡 | Client SDK 调度 | Envoy 自动实现 | 支持更多算法，统一可观测 |
| 熔断限流 | Hystrix 等库 | DestinationRule | 策略集中管理，可热更新 |
| 超时重试 | 业务中 hardcode | VirtualService | 配置化管理，多路由规则 |
| 金丝雀发布 | 复杂脚本/额外代理 | 权重配置一键切换 | 精细化配额，回滚便捷 |
| mTLS | 自建 PKI | 自动签发+轮换 | 实现零信任通信 |
| 可观测性 | 依赖 SDK | 自动生成指标/追踪 | 内置 Prometheus、Kiali 支持 |
| 语言支持 | SDK 生态参差 | 与语言无关 | 任意语言 Pod 都能接入 |
1.4 什么时候需要服务网格？
| 现状自检 | 观察信号 | 建议 |
|---|---|---|
| 服务数量不断增加 | 调用链越发复杂，追踪困难 | 引入 Istio 获取统一观测与调用治理 |
| 版本滚动频繁 | 金丝雀/蓝绿需手写脚本 | 使用 VirtualService 权重控制 |
| 有安全/合规要求 | 内部流量要加密、鉴权 | 通过 mTLS + 授权策略实现 |
| 多语言团队 | 各语言维护不同 SDK | 统一拥抱 Sidecar，减少多套依赖 |
二、Istio 架构深度解析
2.1 Istio 的整体架构
┌──────────────────────────────────────────────────┐
│ 控制平面(Control Plane) │
│ │
│ ┌──────────────────────────────────────────┐ │
│ │ Istiod │ │
│ │ ┌─────────────────────────────────────┐ │ │
│ │ │ Pilot (服务发现 + 配置分发) │ │ │
│ │ ├─────────────────────────────────────┤ │ │
│ │ │ Citadel (证书管理 + mTLS) │ │ │
│ │ ├─────────────────────────────────────┤ │ │
│ │ │ Galley (配置验证 + 处理) │ │ │
│ │ └─────────────────────────────────────┘ │ │
│ └──────────────────────────────────────────┘ │
│ ↓ xDS API │
└──────────────────────┼──────────────────────────┘
│
┌────────────────┼────────────────┐
│ │ │
┌─────▼─────┐ ┌──────▼──────┐ ┌─────▼─────┐
│ Pod 1 │ │ Pod 2 │ │ Pod 3 │
│ ┌───────┐ │ │ ┌───────┐ │ │ ┌───────┐ │
│ │ App │ │ │ │ App │ │ │ │ App │ │
│ └───┬───┘ │ │ └───┬───┘ │ │ └───┬───┘ │
│ │ │ │ │ │ │ │ │
│ ┌───▼───┐ │ │ ┌───▼───┐ │ │ ┌───▼───┐ │
│ │Envoy │◄├──┼─►│Envoy │◄─┼─►│Envoy │ │
│ │Sidecar│ │ │ │Sidecar│ │ │ │Sidecar│ │
│ └───────┘ │ │ └───────┘ │ │ └───────┘ │
└───────────┘ └─────────────┘ └───────────┘
数据平面(Data Plane)
架构层次：
-
控制平面（Control Plane）：
- Istiod：统一的控制平面组件
- 负责配置分发、服务发现、证书管理
-
数据平面（Data Plane）：
- Envoy Sidecar：每个 Pod 一个代理
- 负责实际的流量拦截和转发
2.2 Istiod 的核心功能
Istiod 的职责:
1. 服务发现
- 监听 Kubernetes API Server
- 获取所有 Service 和 Pod 信息
- 转换为 Envoy 可理解的配置
2. 配置分发 (xDS API)
- LDS (Listener Discovery Service): 监听器配置
- RDS (Route Discovery Service): 路由配置
- CDS (Cluster Discovery Service): 集群配置
- EDS (Endpoint Discovery Service): 端点配置
3. 证书管理
- 自动签发证书
- 证书轮换
- mTLS 配置
4. 配置验证
- 验证 Gateway、VirtualService 等配置
- 检测配置冲突
2.3 配置下发流程
用户创建 VirtualService
↓
kubectl apply -f virtual-service.yaml
↓
Kubernetes API Server 存储
↓
Istiod 监听到变化
↓
Istiod 处理配置
├─ 验证配置合法性
├─ 转换为 Envoy 配置
└─ 生成 xDS 配置
↓
通过 gRPC (15012 端口) 推送配置
↓
Envoy Sidecar 接收配置
↓
Envoy 热重载配置
↓
新流量规则生效 ✅
2.4 完整流量流向解析

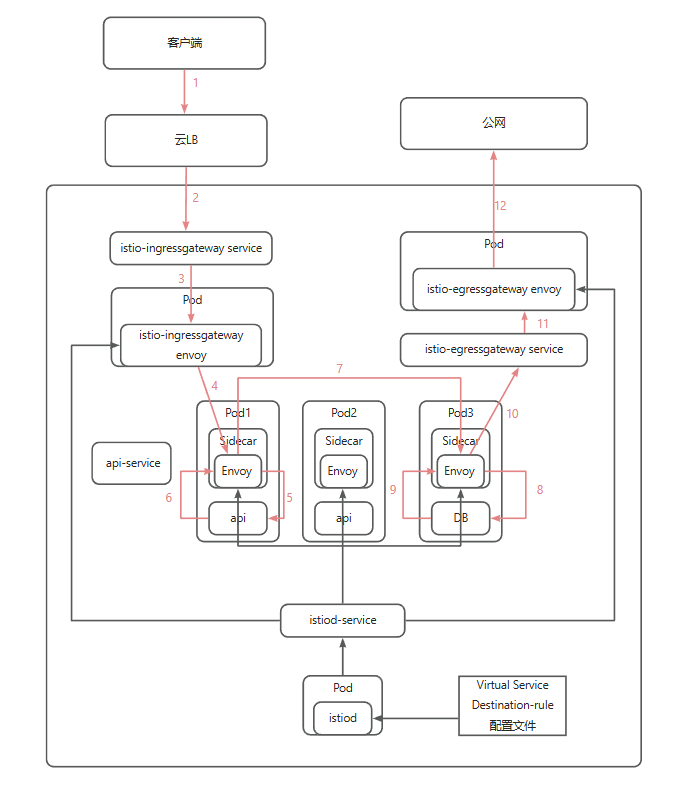

在理解了控制平面和数据平面的职责后，我们通过一张完整的架构图来看 Istio 如何处理三种流量场景：
上图展示了 Istio 在生产环境中的完整流量管理架构，包含入站、服务间调用、出站三大场景。
流量场景详解
1. 入站流量（南向）：外部 → 内部
步骤1-4：外部请求进入集群
客户端 (1)
↓
云LB (2)
↓
istio-ingressgateway service (3)
↓
istio-ingressgateway envoy (4) ← IngressGateway Pod
↓
根据 Gateway + VirtualService 规则路由
↓
选择目标 Pod (Pod1/Pod2/Pod3)
关键点：
istio-ingressgateway本质是一个带 Envoy 代理的 Pod- 通过
Gateway资源定义监听端口和域名 - 通过
VirtualService定义路由规则（如 90/10 权重分配）
2. 服务间调用（东西向）：Pod ↔ Pod
步骤4-9：服务间调用流程
Pod1 的 api 应用发起请求
↓
被本地 Sidecar Envoy 劫持 (5)
↓
Envoy 查询 api-service 的端点 (6)
↓
根据负载均衡策略选择目标 Pod (7)
↓
请求到达 Pod2 的 Sidecar Envoy (9)
↓
Envoy 执行 mTLS、鉴权、限流等策略
↓
转发给 Pod2 的 api 应用
关键点：
- 所有流量都经过 Sidecar Envoy，应用无感知
- 通过
DestinationRule定义负载均衡、熔断、连接池策略 - 自动实现 mTLS 加密通信
3. 出站流量（北向）：内部 → 外部
步骤8-12：访问外部服务
Pod3 的 DB 应用需要访问公网
↓
被本地 Sidecar Envoy 劫持 (8)
↓
Envoy 识别为外部流量 (10)
↓
转发到 istio-egressgateway service (11)
↓
istio-egressgateway envoy 统一出口 (12)
↓
访问公网
关键点：
- EgressGateway 提供统一的外部访问出口
- 便于审计、监控、限流所有外部调用
- 可通过
ServiceEntry定义允许访问的外部服务
为什么需要 Gateway？
| 组件 | 作用 | 使用场景 |
|---|---|---|
| IngressGateway | 统一入口 | 外部流量进入集群的唯一入口，替代传统的 Ingress Controller |
| EgressGateway | 统一出口 | 集群内部访问外部服务的统一出口，便于审计和控制 |
流量治理的核心优势
从这张架构图可以看出，Istio 的 Sidecar 模式带来了：
- 全链路可观测：每次调用都经过 Envoy，自动生成指标和追踪信息
- 策略统一管理：通过 VirtualService/DestinationRule 集中配置，无需修改应用代码
- 零信任安全：默认启用 mTLS，所有服务间通信自动加密
- 灵活的流量控制：支持权重路由、Header 匹配、故障注入等高级特性
三、Istio 核心组件详解
3.1 三大核心资源
1. Gateway：定义入口
apiVersion: networking.istio.io/v1beta1
kind: Gateway
metadata:
name: app-gateway
spec:
selector:
istio: ingressgateway # 选择 Istio IngressGateway Pod
servers:
- port:
number: 80
name: http
protocol: HTTP
hosts:
- "app.local" # 接受的域名
作用：
- 定义外部流量入口
- 指定监听的端口和协议
- 绑定到具体的 IngressGateway Pod
2. VirtualService：定义路由规则
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
name: api-vs
spec:
hosts:
- api-service.default.svc.cluster.local
- app.local
gateways:
- app-gateway # 外部流量
- mesh # 集群内部流量
http:
- match:
- uri:
prefix: /api/v1
route:
- destination:
host: api-service
subset: v1
weight: 90 # 90% 流量
- destination:
host: api-service
subset: v2
weight: 10 # 10% 流量
作用：
- 定义流量如何路由
- 支持路径匹配、Header 匹配等
- 支持流量分割（金丝雀发布）
- 配置超时、重试策略
3. DestinationRule：定义目标策略
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: api-dr
spec:
host: api-service
trafficPolicy:
connectionPool: # 连接池
http:
http1MaxPendingRequests: 50
http2MaxRequests: 100
outlierDetection: # 熔断
consecutive5xxErrors: 5
interval: 30s
baseEjectionTime: 30s
subsets:
- name: v1
labels:
version: v1
- name: v2
labels:
version: v2
作用：
- 定义子集（subsets）
- 配置负载均衡策略
- 配置连接池和熔断策略
3.2 三大核心组件的协作
外部请求: http://app.local/api/v1/version
↓
1. Gateway 接收请求
- 检查 Host: app.local ✅
- 转交给 VirtualService 处理
↓
2. VirtualService 匹配路由
- 匹配 /api/v1 前缀 ✅
- 决定目标: api-service
- 按权重分配: 90% v1, 10% v2
↓
3. DestinationRule 选择实例
- 根据 subset: v1 选择 Pod (version=v1)
- 检查熔断策略
- 应用连接池限制
↓
4. Envoy 转发请求到目标 Pod
四、Istio vs Ingress：本质区别
4.1 架构层次的区别
Ingress 方案：
┌─────────────────────────────────────┐
│ 外部客户端 │
└───────────────┬─────────────────────┘
│
┌───────────▼───────────┐
│ Nginx Ingress Pod │ ← 单点入口
│ (L7 路由) │
└───────────┬───────────┘
│
┌───────────▼───────────┐
│ Service (ClusterIP) │
└───────────┬───────────┘
│
┌───────────▼───────────┐
│ Pod (无 Sidecar) │ ← 普通 Pod
└───────────────────────┘
特点：
✅ 仅处理北向流量（外部→内部）
❌ 不管东西向流量（服务间）
❌ 无法金丝雀发布
❌ 无 mTLS
Istio 方案：
┌─────────────────────────────────────┐
│ 外部客户端 │
└───────────────┬─────────────────────┘
│
┌───────────▼───────────┐
│ Istio IngressGateway │ ← Envoy 代理
│ (Envoy + Gateway) │
└───────────┬───────────┘
│
│ VirtualService 路由
│
┌───────────▼───────────┐
│ Pod A (Envoy Sidecar)│ ← 有 Sidecar
│ ┌─────────────────┐ │
│ │ App │ Envoy │ │
│ └────┬──┴─────────┘ │
└───────┼────────────────┘
│ 服务间调用 (东西向)
┌───────▼───────────┐
│ Pod B (Envoy Sidecar)│
│ ┌─────────────────┐ │
│ │ App │ Envoy │ │
│ └─────────────────┘ │
└───────────────────────┘
特点：
✅ 处理南北向流量（外部↔内部）
✅ 处理东西向流量（服务间）
✅ 金丝雀发布、流量分割
✅ 自动 mTLS
✅ 完整的可观测性
4.2 功能深度对比
| 功能 | Ingress | Istio | 说明 |
|---|---|---|---|
| 入口路由 | ✅ | ✅ | 都支持 |
| 服务间路由 | ❌ | ✅ | Istio 控制全部流量 |
| 流量分割 | ❌ | ✅ | Istio: weight 配置 |
| 金丝雀发布 | ⚠️ 需插件 | ✅ 原生 | Istio 简单配置即可 |
| 熔断 | ❌ | ✅ | DestinationRule |
| 超时重试 | ⚠️ 注解配置 | ✅ | VirtualService |
| mTLS | ❌ | ✅ | 自动证书管理 |
| 分布式追踪 | ❌ | ✅ | 自动注入 Trace ID |
| 指标收集 | ⚠️ 有限 | ✅ | 完整的 Prometheus 指标 |
| 学习成本 | ✅ 低 | ⚠️ 高 | Istio 概念多 |
| 资源消耗 | ✅ 低 | ⚠️ 高 | 每个 Pod 一个 Sidecar |
4.3 为什么选择 Istio？
我的场景需求 Checklist：
| 需求 | Ingress | Istio | 结论 |
|---|---|---|---|
| 90/10 金丝雀发布 | ❌ 需插件/额外组件 | ✅ 内置权重路由 | 选 Istio |
| 指标与调用链观测 | ⚠️ 需额外接入 Prometheus + SDK | ✅ Sidecar 自动上报 | 选 Istio |
| 未来扩展 mTLS/熔断 | ❌ 缺少统一入口 | ✅ 一次接入、随时开启 | 选 Istio |
最终决策：
为了长期的流量治理能力，我决定投入学习成本迁移到 Istio，并在后续版本继续叠加熔断、可观测性等特性。
五、Istio 流量管理实战
5.1 实战场景：90/10 金丝雀发布
目标
- API v1 (稳定版) ← 90% 流量
- API v2 (金丝雀) ← 10% 流量
步骤 1：部署两个版本
# deployment-v1.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: api-v1
spec:
replicas: 5
template:
metadata:
labels:
app: api
version: v1
sidecar.istio.io/inject: "true" # 注入 Sidecar
# deployment-v2.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: api-v2
spec:
replicas: 5
template:
metadata:
labels:
app: api
version: v2
sidecar.istio.io/inject: "true"
步骤 2：配置 VirtualService
apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
name: api-vs
spec:
hosts:
- api-service
- app.local
gateways:
- app-gateway
- mesh
http:
- match:
- uri:
prefix: /api/v1
route:
- destination:
host: api-service
subset: v1
weight: 90 # 90% 流量
- destination:
host: api-service
subset: v2
weight: 10 # 10% 流量
timeout: 5s
retries:
attempts: 3
perTryTimeout: 2s
步骤 3：配置 DestinationRule
apiVersion: networking.istio.io/v1beta1
kind: DestinationRule
metadata:
name: api-dr
spec:
host: api-service
subsets:
- name: v1
labels:
version: v1
- name: v2
labels:
version: v2
trafficPolicy:
connectionPool:
http:
http1MaxPendingRequests: 50
http2MaxRequests: 100
outlierDetection:
consecutive5xxErrors: 5
interval: 30s
baseEjectionTime: 30s
步骤 4：验证流量分配
# 发起 100 次请求
for i in {1..100}; do
curl -s -H "Host: app.local" http://127.0.0.1/api/v1/version | jq -r .version
done | sort | uniq -c
# 输出：
# 88 v1
# 12 v2
# ✅ 符合 90/10 预期！
5.2 调整流量比例
场景：v2 验证通过，逐步增加流量
# 阶段 1: 90/10 (初始)
# 阶段 2: 70/30 (观察)
# 阶段 3: 50/50 (对半)
# 阶段 4: 0/100 (完全切换)
# 修改 VirtualService
kubectl edit virtualservice api-vs
# 修改 weight 字段
route:
- destination:
host: api-service
subset: v1
weight: 50 # 改为 50%
- destination:
host: api-service
subset: v2
weight: 50 # 改为 50%
# 配置立即生效，无需重启 Pod！
5.3 常见问题与排查
| 现象 | 定位思路 | 解决建议 |
|---|---|---|
| VirtualService 已创建但流量仍全量走 v1 | VirtualService 未绑定 Gateway 或未匹配 mesh | 检查 hosts、gateways 字段，确保包含 app-gateway 和 mesh |
| v2 权重增大后仍无流量 | Pod 标签与 DestinationRule 子集不一致 | 使用 kubectl get pod --show-labels 确认 version=v2 |
| 请求超时或 503 | Sidecar 还未同步最新配置 | kubectl rollout restart deployment 或 istioctl proxy-status 查看同步状态 |
| 流量验证脚本统计异常 | curl 未携带 Host 头、被缓存 | 使用 curl -H "Host: app.local" 并关闭代理缓存 |
小贴士：执行
istioctl analyze可以自动检测常见配置错误，是迁移期的利器。
六、流量劫持原理：Sidecar 模式
6.1 Sidecar 注入
# 查看注入前的 Pod
kubectl get pod api-v1-xxx -o yaml | grep containers -A 5
# containers:
# - name: api
# image: api:latest
# 启用 Sidecar 注入
apiVersion: apps/v1
kind: Deployment
metadata:
name: api-v1
spec:
template:
metadata:
labels:
sidecar.istio.io/inject: "true" # 启用注入
# 查看注入后的 Pod
kubectl get pod api-v1-xxx -o yaml | grep containers -A 10
# containers:
# - name: api ← 应用容器
# image: api:latest
# - name: istio-proxy ← Sidecar 容器
# image: istio/proxyv2:1.20.0
6.2 流量劫持机制
Istio 使用 iptables 劫持 Pod 的所有网络流量：
# 进入 Pod 查看 iptables 规则
kubectl exec -it api-v1-xxx -c istio-proxy -- iptables -t nat -L -n -v
# 关键规则：
PREROUTING chain:
- 入站流量 → ISTIO_INBOUND (15006 端口)
OUTPUT chain:
- 出站流量 → ISTIO_OUTPUT
- 排除本地流量 (127.0.0.1)
- 其他流量 → ISTIO_REDIRECT (15001 端口)
流量劫持流程：
Pod内流量流向:
入站流量(其他Pod → 本Pod):
外部请求 :8080
↓ iptables PREROUTING
Envoy :15006 (入站处理)
↓ 执行策略(mTLS、限流等)
应用容器 :8080
出站流量(本Pod → 其他Pod):
应用容器发起请求 → api-service:8080
↓ iptables OUTPUT
Envoy :15001 (出站处理)
↓ 负载均衡、路由决策
目标 Pod IP
6.3 Sidecar 的职责
Envoy Sidecar 的功能:
入站(Inbound):
1. mTLS 解密
2. 身份验证
3. 授权检查
4. 限流
5. 指标收集
6. 转发给应用
出站(Outbound):
1. 服务发现(从 Istiod 获取端点)
2. 负载均衡(选择目标 Pod)
3. 路由决策(根据 VirtualService)
4. 熔断检查
5. mTLS 加密
6. 重试和超时
7. 指标收集
8. 分布式追踪
结语
这篇文章深入解析了 Istio 服务网格：
核心要点：
- 📊 服务网格：将网络功能从应用中剥离，通过 Sidecar 统一管理
- 🏗️ Istio 架构：Istiod (控制平面) + Envoy Sidecar (数据平面)
- 🆚 Istio vs Ingress：Istio 管理全部流量(南北向+东西向)，Ingress 仅处理入口
- 🎯 核心资源：Gateway (入口) + VirtualService (路由) + DestinationRule (策略)
- 🔄 Sidecar 模式：通过 iptables 劫持流量，实现透明代理
实战成果：
- ✅ 成功从 Ingress 迁移到 Istio
- ✅ 实现 90/10 金丝雀发布
- ✅ 理解流量劫持和 Sidecar 原理
- ✅ 掌握 Gateway、VirtualService、DestinationRule 配置
下一步：
- 深入实践金丝雀发布的完整流程
- 学习更多流量管理策略（Header 路由、故障注入等）
- 探索 Istio 的可观测性功能
更多推荐
57
0- 0
已为社区贡献18条内容
所有评论(0)
