星闪相关知识介绍

在 NearLink 技术中，SLE（Super Low Energy）和 SLB（Super Low Bandwidth）是指两种特殊的工作模式或配置，用于满足特定场景下的极低功耗和极低带宽需求。

• SLB是星闪技术的基础接入模式，对标Wi-Fi，专注于高速率、高精度和高并发场景。
• SLE是对标BLE(低功耗蓝牙)、速率没有SLB高。

 本模块支持支持 SLE 1.0！

一、使用E105-WBS36系列模块

E105-WBS36系列模块是一款高度集成的 2.4GHz SoC Wi-Fi、BLE 和 SLE 的 Combo 芯片，集成 IEEE 802.11b/g/n/ax 基带和 RF 电路，RF 电路包括功率放大器 PA、 低噪声放大器 LNA、RF balun、天线开关以及电源管理等模块；支持 HT 20MHz/40MHz、HE 20MHz 标准带宽，提供最大 150Mbit/s 物理层速率。

. 环境准备

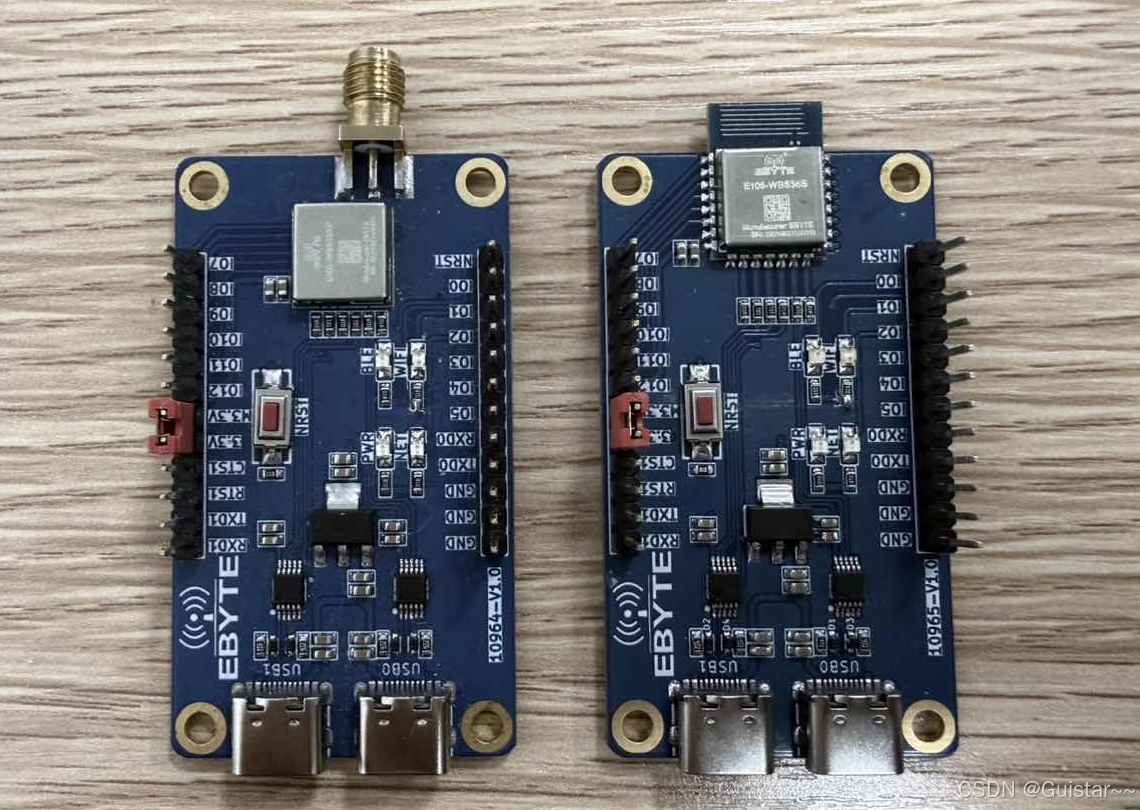

• E105-WBS36及其测试底X2 + USB数据线。USB1为AT指令串口（对应模块串口1）

• 软件准备

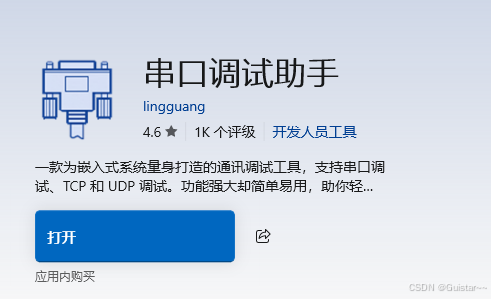

• 串口调试助手(这个是电脑微软商店自带的、其他串口助手亦可)

• 用户手册手册，https://www.ebyte.com/

此文档来自于亿佰特官网！阅读本教程时，关于AT指令的详细说明请参考佰特官网最新手册！

二、关键指令说明（以下指令都需要回车换行）



+++

指令：+++
功能：进入AT指令，需要退出AT指令模式才能切换进入到透传模式
示例：

+++

ENTER AT MODE!



AT+TRANSMODE

指令：AT+TRANSMODE
功能：切换进入到透传模式
示例：

AT+TRANSMODE

OK

AT+MAC

指令：AT+MAC
功能：设置/查询MAC地址
示例：

AT+MAC=90:2B:D2:E4:CE:28

OK

AT+SLEAUTOCONNECTMAC

指令：AT+SLEAUTOCONNECTMAC
功能：设置/查询SLE自动连接及自动连接MAC地址
示例：

AT+SLEAUTOCONNECTMAC=1, 01:02:03:04:05:06 // 开启自动连接、并设置自动连接mac地址为01:02:03:04:05:06。

OK

AT+ROLE

指令：AT+ROLE
功能：角色设置

角色	说明
0	ble主机
1	ble从机
2	星闪 Client
3	星闪 Server
4	WIFI

示例：

AT+ROLE=3 // 设置成星闪从机（Server ）

OK

AT+ROLE?

+ROLE:3
OK

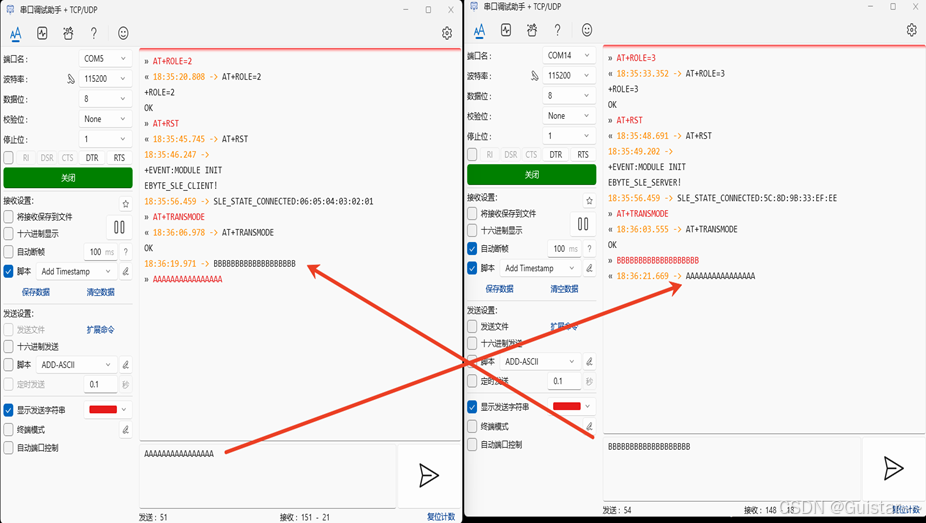

三、星闪透传示例

• 启动 BLE 主机

AT+ROLE=2      				// 设置成SLE Client
AT+RST   				    //重启生效，默认配置会自动连MAC为:01:02:03:04:05:06的BLE 主机;
AT+TRANSMODE 			    // 进入透传模式
AAAAAAAAAAAAAAAAAA 			//给 sle Server发送数据

• 启动 BLE 从机

AT+ROLE=3      			//设置成SLE Server
AT+RST   				//重启生效，默认配置MAC为:01:02:03:04:05:06的BLE 从机;
AT+TRANSMODE 			// 进入透传模式
BBBBBBBBBBBBBBBBBBB 	// 给BLE主机发送数据

特别说明：

• 芯片层没有唯一mac、默认出厂使用01:02:03:04:05:06，可以使用AT+MAC修改。
• 默认出厂设置了自动连接、并且自动连接MAC为01:02:03:04:05:06、具体阅读指令AT+SLEAUTOCONNECTMAC。

四、距离测试

• 现有测试结果
  小熊派测试连接：https://my.oschina.net/u/4445410/blog/15727603
  如般微测试连接：https://www.sekorm.com/news/564348679.html

• 特别说明
  上面的测试方式均为干净环境、特别是第二种测试方式、两个无人机空中测试、不具备实际参考意义、但总体来说星闪通信距离还是比较远、也是其主要优势。

• 以下是本次测距所用设备参数：

通信模块	E105-WBS36S	E105-WBS36S	E105-WBS36S
通信技术	星闪	BLE	WIFI
频段	2.4G	2.4G	2.4G
功率	20dBm	20dBm	20dBm
PHY	2M	2M	-
天线	板载PCB	板载PCB	板载PCB

测试环境为工业园区！！！

• SLE&BLE测试结果

天线高度1.2M(手持)、最大距离为650M.
换成棒状天线、距离来到950M左右.
该芯片原厂FAE回复测试为：20dbm、ipex棒状天线，离地1m左右、城市空旷环境大概在800m左右。

• WIFI测试结果

天线高度1.2M(手持)、最大距离为260M
换成棒状天线、距离来到315M左右

五、更多资料可私信
