⭐ 深度学习入门体系（第 5 篇）： CNN 为什么能“看懂图片”？

——用生活化类比彻底讲懂卷积与特征图

卷积神经网络（CNN）几乎是所有图像任务的起点。
但很多人学 CNN 时，一上来就是：

• 卷积核
• 卷积操作
• 特征图
• padding
• stride

这让人感觉 CNN 就像一门“见过但近不了身”的技术。

这篇文章的目标很明确：

用生活中的例子，让你真正理解“卷积究竟在做什么”
理解到一种自然、顺畅、不背公式也能说清楚的程度。

如果这篇文章读完你觉得自己“开窍了”，那就达成目的了。

---

---

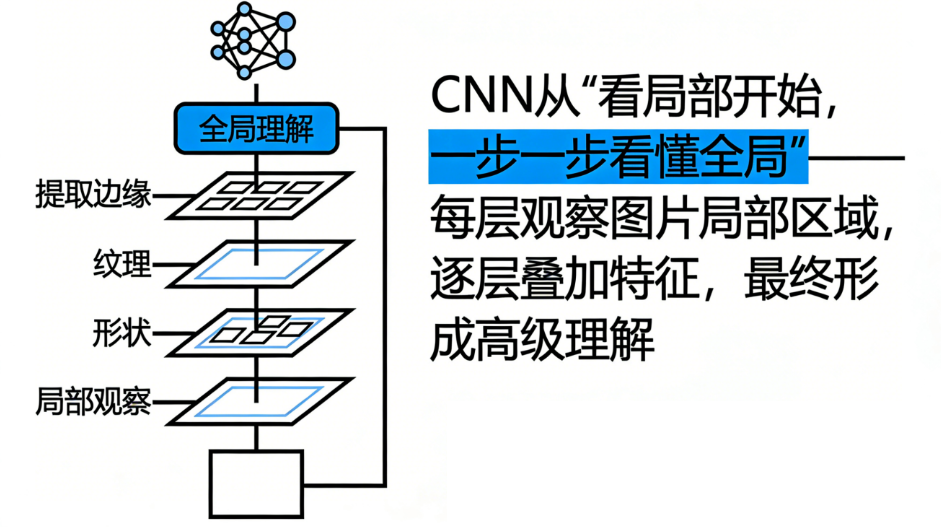

🖼️ 一、为什么 CNN 能处理图片？一句话解释

CNN 能够处理图片，是因为：

它的每一层都在“观察”图片中的局部区域，
把不同的局部特征过滤出来，
逐层叠加，最终形成“高级理解”。

换成人话就是：

CNN 是从“看局部”开始，一步一步看懂“全局”。

---

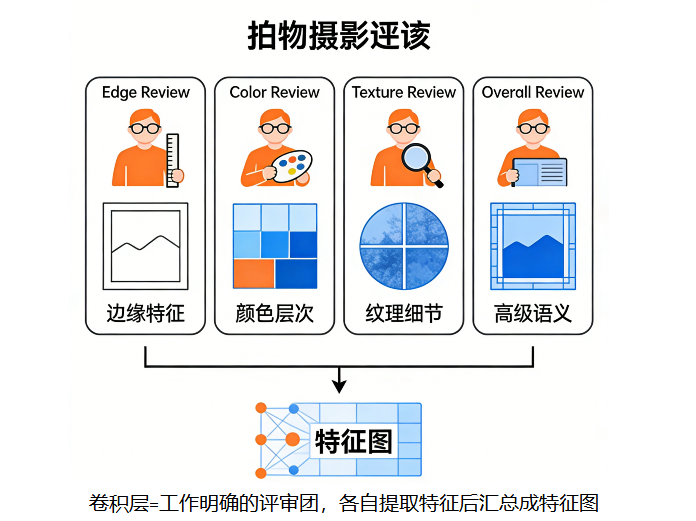

🧩 二、卷积是什么？

——最生活化的类比：CNN 是“专业摄影评审”

想象你发了一张照片给一群摄影评委，他们会怎么审？

不会直接一下子判断整张图，而是：

• 先看画面边缘锐不锐（边缘特征）
• 再看颜色层次（颜色特征）
• 再看纹理细节（纹理特征）
• 最后整体构图和主体（高级语义）

卷积层就是一堆这种“专业评委”，每个都有自己的偏好：

• 有的喜欢观察边缘
• 有的喜欢纹理
• 有的能看到暗部细节
• 有的能看色块分布

它们“扫一遍”整张图，把自己关注的特征提取出来，形成一张“特征图”。

---

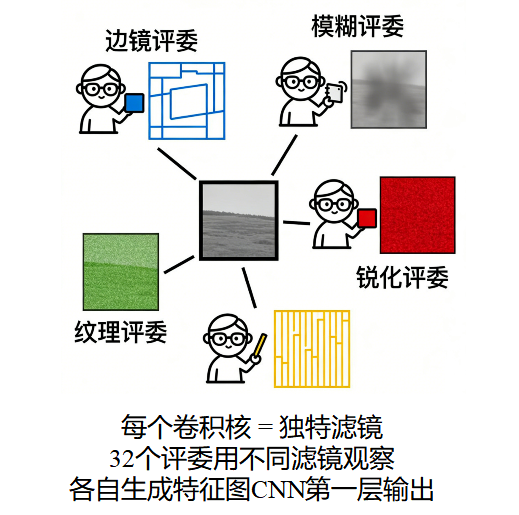

🧼 三、卷积核是什么？

——类比：不同的摄影评委有不同的“滤镜”

每个卷积核（Kernel）都像一个小滤镜。

例如：

• 边缘滤镜：专门捕捉边缘线条
• 模糊滤镜：捕捉大范围区域
• 锐化滤镜：强调细节
• 纹理滤镜：看到材料表面纹理
• 垂直线条滤镜：只对竖向结构敏感

你把一张图交给 32 个卷积核，就好像：

让 32 个评委分别打一次“滤镜再观察”。

他们每个人都生成自己的一张特征图。

这就是 CNN 第一层的输出。

---

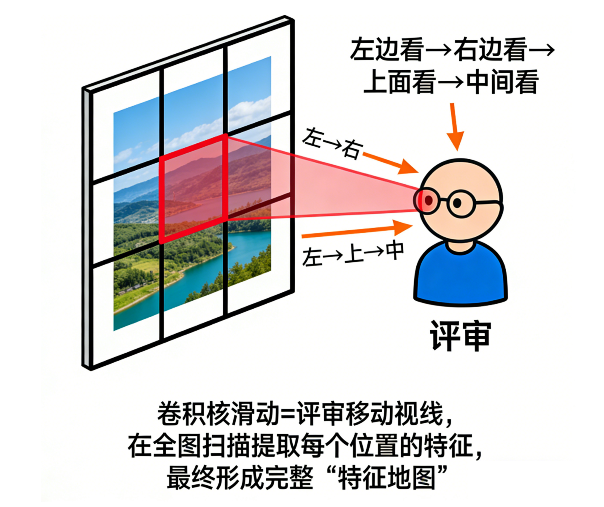

👀 四、为什么卷积核是“滑动”的？

——类比：评审不能只看一个地方

你不会在审照片时只盯着一个角落。
你会移动你的视线：

• 左边看一下
• 右边看一下
• 上面看一下
• 中间看一下

卷积核的滑动就是：

评委在全图范围内扫描，把自己关注的特征在每个位置都提取出来。

于是扫描出一张完整的“特征地图”。

---

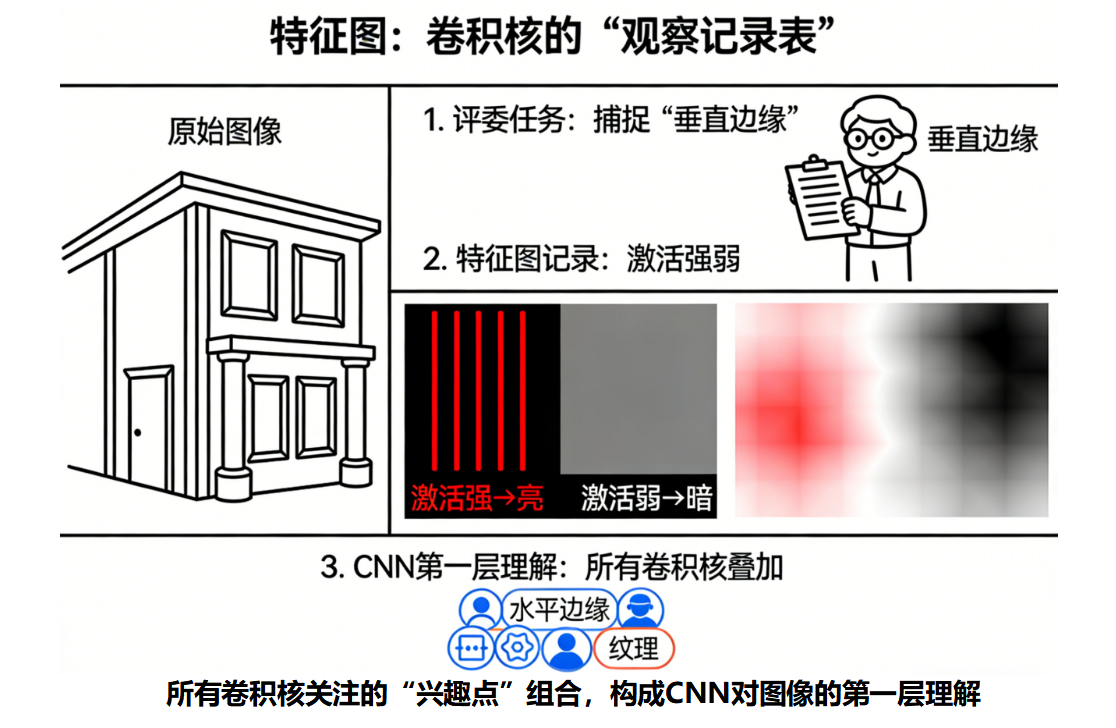

📡 五、特征图是什么？

——类比：某个评委的“观察记录表”

想象一个评委负责捕捉“竖直边缘”。
那他的特征图就会长这样：

• 有竖直线条的地方 → 激活强（亮）
• 没有的地方 → 激活弱（暗）

所以：

特征图记录了卷积核在整张图中看到的“关注点”。

所有卷积核加起来，就构成“CNN 的第一层理解”。

---

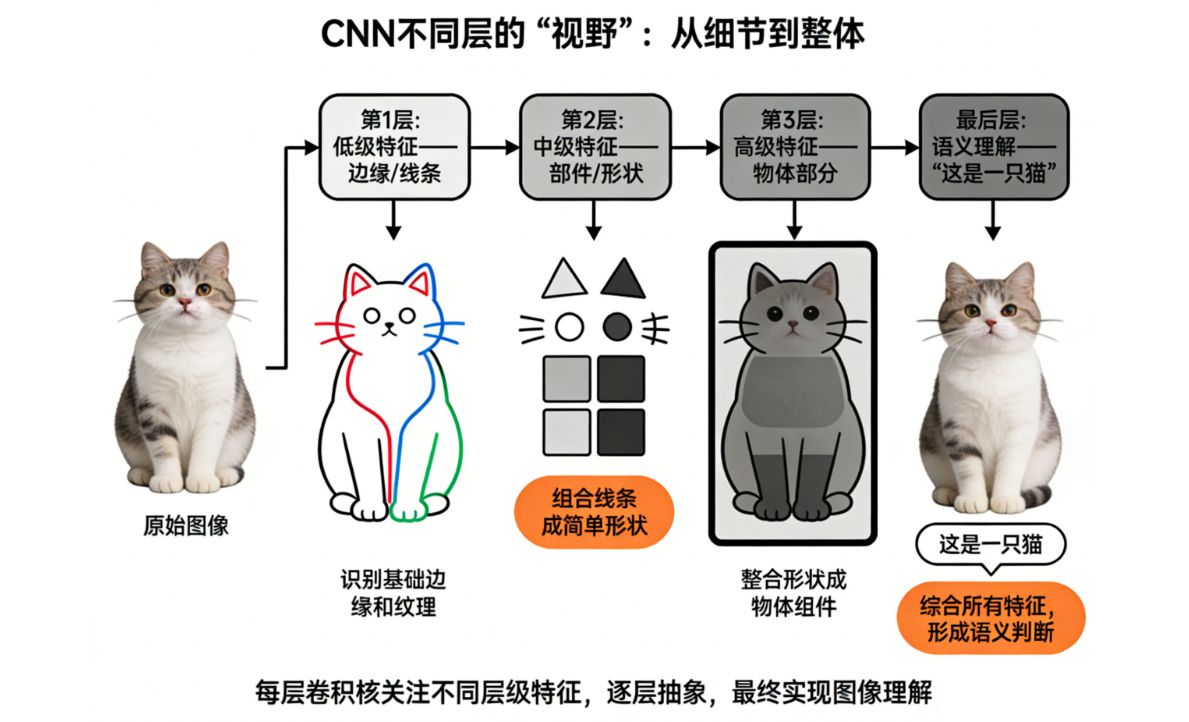

🪜 六、不同层的卷积看到的东西完全不同

我们来理解 CNN 最最核心的知识点：

越浅的层，看到越“低级”的特征
越深的层，看到越“高级”的特征

下面用生活化的方式讲清楚：

---

① 第一层卷积：看到的是“几何结构”

它们主要捕捉：

• 边缘
• 角点
• 颜色变化
• 简单纹理

就像孩子第一次学画画，只能看到简单轮廓。

---

② 第二层卷积：组合成“复杂纹理”

例如：

• 毛发的纹理
• 水波的纹理
• 草地的纹理

就像你能分辨“这张照片是沙漠还是森林”。

---

③ 深层卷积：看到“物体部件”

例如：

• 猫的耳朵
• 狗的鼻子
• 车轮
• 窗户
• 手指

观察已经变得“带语义”。

---

④ 最深层卷积：看到的是“整体概念”

例如：

• 这是猫
• 这是狗
• 这是汽车

这些高级概念不是硬编码出来的，而是 CNN 通过大量组合特征自动学出来的。

这也是 CNN 之所以强大、实用且通用的原因。

---

🔍 七、什么是 stride、padding？

这两个概念看着数学，但其实很好理解。

---

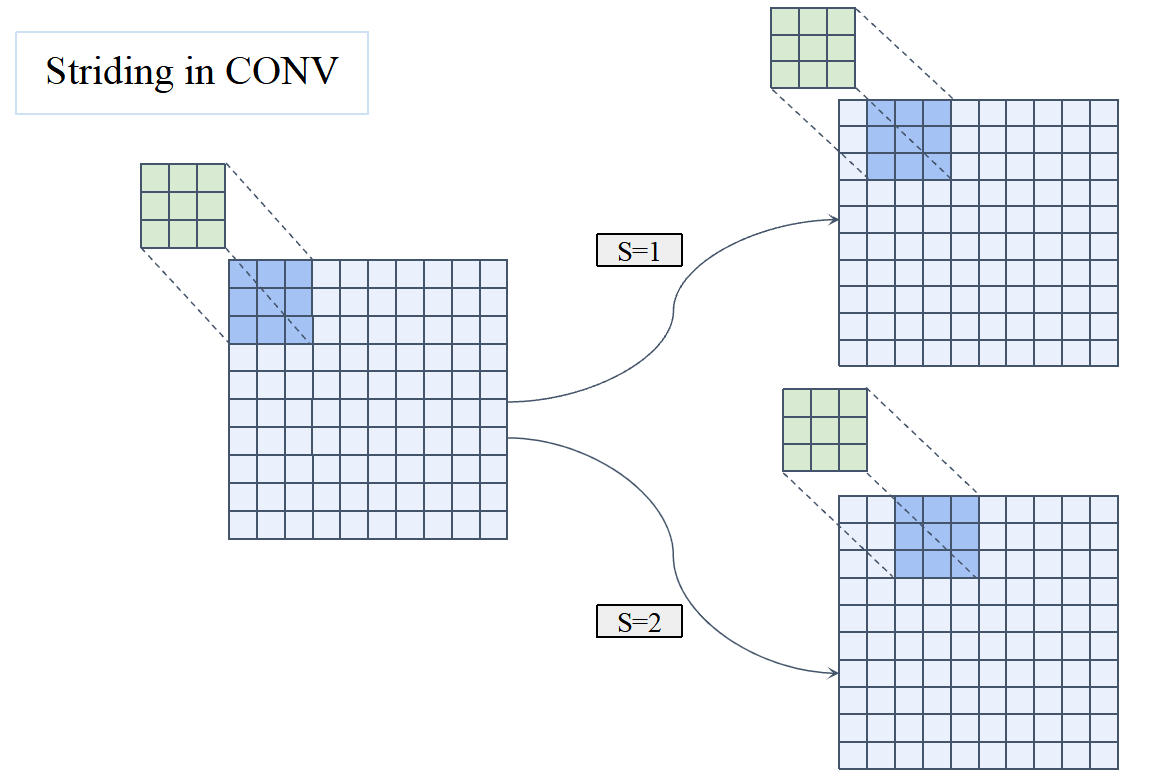

① stride（步长） = “你观察图像的间隔”

类比：你用放大镜看地图

• 每隔 1 厘米观察一下（stride=1）
• 每隔 2 厘米观察一下（stride=2）

stride 越大：

• 图扫描得越粗
• 分辨率下降
• 特征图变小

适合快速缩小图像。

---

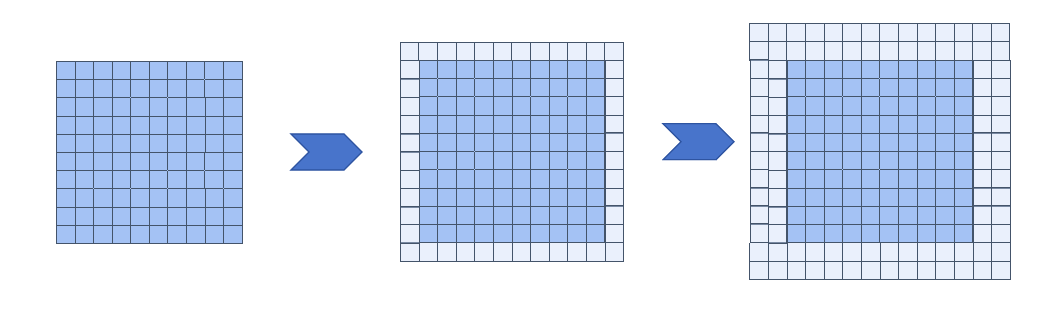

② padding（填充）= “给图片套一个边框，防止边缘损失”

如果不 padding：

• 卷积核滑到边缘就“滑不动了”
• 图像越卷越小

padding 的作用是：

给图像边缘补几圈 0，让卷积核能完整扫描整张图。

图像大小可以保持不变。

---

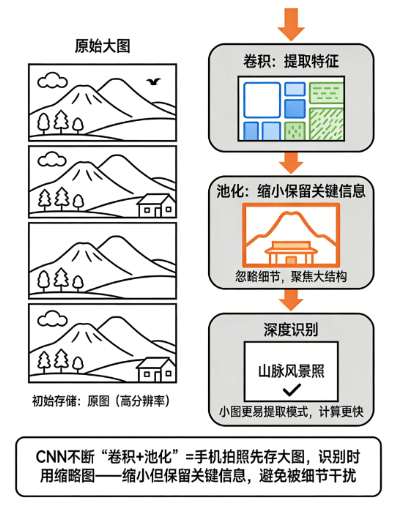

🧹 八、为什么 CNN 要不断“卷积 + 池化”？

这个问题是新手最关心的，我给你一个特别生活的类比。

---

类比：手机拍照时的“缩略图”和“深度识别”

你的手机看到一张照片：

• 一开始存的是原图（分辨率很高）
• 但识别时不会用原始大图，而是不断缩小
• 缩小后更容易提取高层特征

池化（Pooling）就是“缩小但保留重要信息”。

---

为什么要缩小？

因为：

• 小图更容易提取模式
• 计算更快
• 能聚焦在“重要区域”

换句话说：

池化让网络不被细枝末节困住，把注意力集中在大结构上。

---

🪤 九、CNN 为什么能抗噪声、抗平移？

CNN 的强大部分来自三个特性：

---

① 局部感受野（只关注局部区域）

小范围噪声不会影响全局预测。

---

② 权重共享（卷积核在全图使用同一套参数）

所以图像移动一点、旋转一点，特征依然有效。

---

③ 平移不变性（同样的图形出现在哪里都能识别）

比如：

• 狗在左边能识别
• 狗在右边也能识别

这让 CNN 天然适合图像任务。

---

🧱 十、把卷积一句话讲透

如果你要把 CNN 精髓记住一句话：

卷积就是用一小块滤镜，在整张图上扫描，把所有关键特征提取出来，再逐层组合成高级语义。

卷积层就像：

• 第一层：摄影老师观察线条
• 第二层：观察纹理
• 第三层：观察部件
• 最后一层：整体理解“这是一只猫”

图片被逐渐“理解”了。

---

🏁 十一、全文最简版总结（30 秒读完）

• CNN 用卷积核扫描图像局部区域
• 每个卷积核都提取一种特征
• 特征图记录“该特征在哪里出现”
• 浅层看到边缘和纹理
• 深层看到物体部件
• 最深层看到完整语义
• 池化缩小图像、聚焦重要特征
• stride 控制扫描步长
• padding 保证不丢边缘
• CNN 能抗噪声、抗平移、抗细节变化

它的力量来自：
局部提取 → 全局组合 → 多层语义构建。

---
