GPIO 输入到按键中断：我在 ESP32-S3 上把「输入」这件事想明白的过程

在真正写 ESP32-S3 项目之前，我对 GPIO 输入的理解其实非常浅：
能读电平就行。

但当我把按键真正接进系统之后才发现，GPIO 输入并不是一个“API 会用就结束”的点，而是会直接影响：

• 系统结构是否清晰
• 任务是否被打断
• 代码是否容易扩展

这一篇，不是单纯讲 GPIO 怎么配，而是我在工程中逐步把 GPIO 输入、按键和中断理顺的过程。

---

一、GPIO 输入的第一层理解：它和输出用的是同一套机制

在最开始接触 ESP-IDF 时，翻了官方例程之后，才意识到一个很关键的事实：

ESP-IDF 把 GPIO 当成“统一资源”，输入和输出只是模式不同。

所以我第一次配置 GPIO 输入，用的还是 gpio_config()。

    gpio_config_t io_conf = {
        .intr_type = GPIO_INTR_DISABLE,
        .pin_bit_mask = KEY1_INPUT_PIN_SEL,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE
    };
    gpio_config(&io_conf);
mode: 引脚的工作模式，可以是以下值之一：
GPIO_MODE_DISABLE: 禁用引脚。
GPIO_MODE_INPUT: 输入模式。
GPIO_MODE_OUTPUT: 输出模式。
GPIO_MODE_OUTPUT_OD: 开漏输出模式。
GPIO_MODE_INPUT_OUTPUT_OD: 开漏输入输出模式。
GPIO_MODE_INPUT_OUTPUT: 输入输出模式。

pull_up_en: 上拉电阻使能，可以是以下值之一：
GPIO_PULLUP_DISABLE: 禁用上拉电阻。
GPIO_PULLUP_ENABLE: 启用上拉电阻。

pull_down_en: 下拉电阻使能，可以是以下值之一：
GPIO_PULLDOWN_DISABLE: 禁用下拉电阻。
GPIO_PULLDOWN_ENABLE: 启用下拉电阻。

intr_type: 中断类型，可以是以下值之一：
GPIO_INTR_DISABLE: 禁用中断。
GPIO_INTR_POSEDGE: 上升沿触发中断。
GPIO_INTR_NEGEDGE: 下降沿触发中断。
GPIO_INTR_ANYEDGE: 任意边沿触发中断。
GPIO_INTR_LOW_LEVEL: 低电平触发中断。
GPIO_INTR_HIGH_LEVEL: 高电平触发中断。

这一点看似基础，但它对后续理解中断非常重要：
中断不是“额外机制”，而是 GPIO 的一种工作方式。

---

二、为什么我一开始不用中断，而是先轮询

从结果导向看，按键最“正确”的方式当然是中断。
但我在实践中并没有一上来就用。

原因很简单：
我需要先确认三件事是对的：

1. GPIO 号是不是我想的那个
2. 硬件电平逻辑是否符合预期
3. 软件配置有没有问题

轮询 gpio_get_level() 是最低成本的验证手段。

int level = gpio_get_level(GPIO_INPUT_IO);
ESP_LOGI(TAG, "level: %d", level);

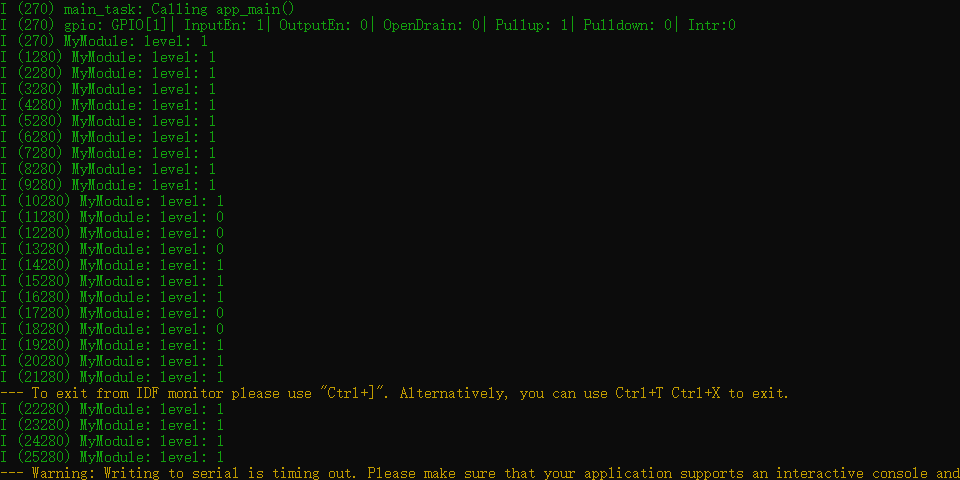

当我看到：

• 松开：1
• 按下：0

这一刻，其实是在做一件很工程化的事：
把硬件和软件的假设对齐。

#include <stdio.h>              // 引入标准输入输出库，用于使用 printf 函数
#include "freertos/FreeRTOS.h"  // 引入 FreeRTOS 的核心头文件，提供 FreeRTOS 的基本功能
#include "freertos/task.h"      // 引入 FreeRTOS 的任务管理头文件，提供任务相关的函数（如 vTaskDelay）
#include "driver/gpio.h"
#include "esp_log.h"


/* GPIO 定义 */
#define KEY1_GPIO        1

#define KEY1_INPUT_PIN_SEL (1ULL << KEY1_GPIO)

static const char* TAG = "MyModule";

void app_main(void)
{
    gpio_config_t io_conf = {
        .intr_type = GPIO_INTR_DISABLE,
        .pin_bit_mask = KEY1_INPUT_PIN_SEL,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE
    };
    gpio_config(&io_conf);

    while (1)
    {
        int level = gpio_get_level(KEY1_GPIO);
        ESP_LOGI(TAG, "level: %d", level);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

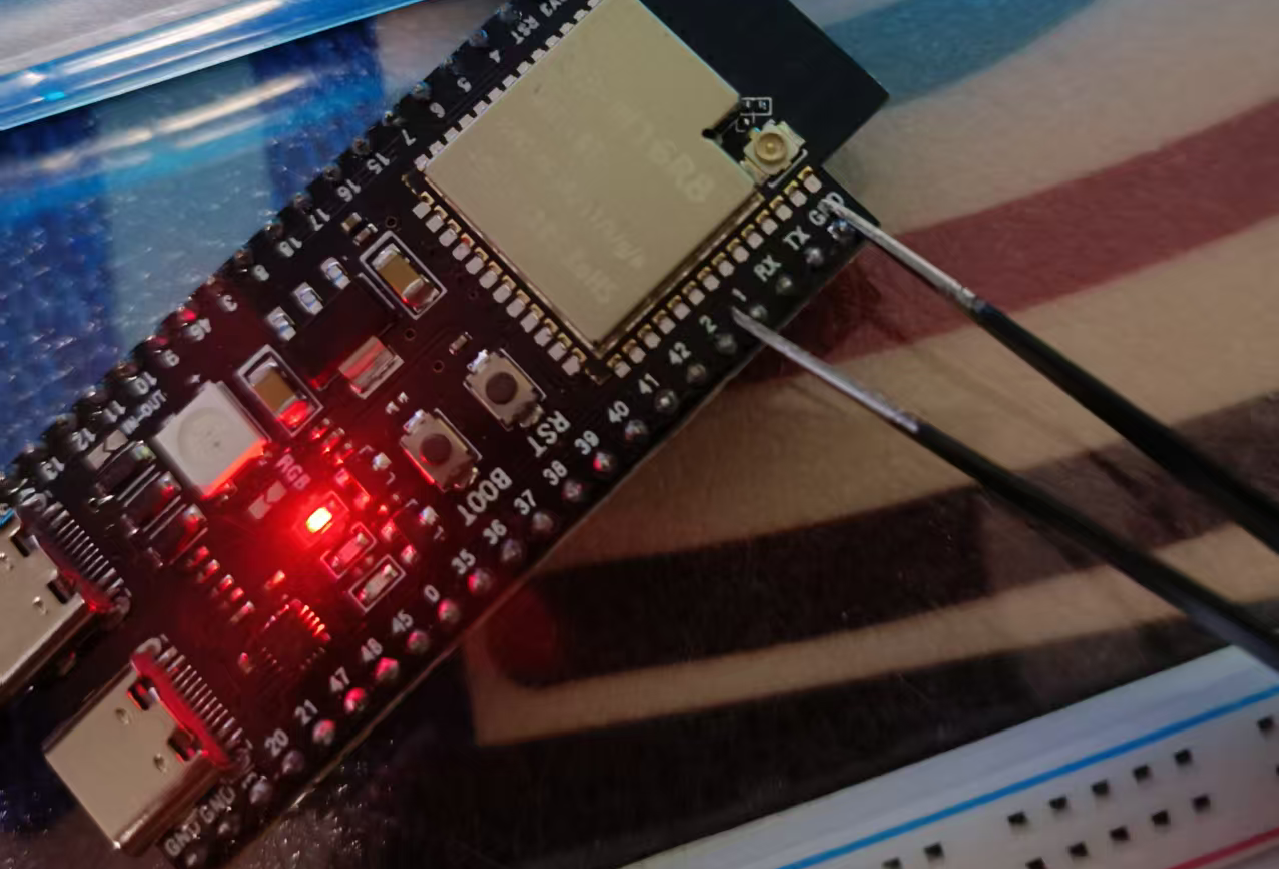

我使用的是将GPIO1作为输入引脚。当我们使用镊子将其与GND进行短接时，将能够看到电平被拉低。

---

三、当我意识到轮询不再“合理”

代码跑通之后，很快就出现了一个问题：
轮询在逻辑上是成立的，但在系统设计上是不对的。

因为：

• 按键是低频事件
• CPU 却在高频询问
• 逻辑被绑死在 while(1) 里

这在单功能 Demo 里没问题，但在真实项目中：

• 网络任务
• 音频播放
• UI 刷新

都会和这个轮询逻辑产生耦合。

这时候，我才真正开始用 GPIO 中断。

---

四、GPIO 中断在 ESP32-S3 上的工程化理解

从 API 角度看，GPIO 中断分三步；
但从工程角度，我更愿意这样理解：

中断 = GPIO 状态变化 → 系统通知你“有事发生了”

1️⃣ 中断触发方式，本质是“电平语义”

按键接法决定了我只能用下降沿：

.intr_type = GPIO_INTR_NEGEDGE

这里如果选错，软件层面是完全感知不到问题的，只会表现为“中断不进”。

---

2️⃣ 安装中断服务，其实是在建一条“通道”

gpio_install_isr_service(0);

函数原型

esp_err_t gpio_install_isr_service(int intr_alloc_flags);
功能: gpio_install_isr_service 函数用于安装 GPIO 中断服务。该函数必须在配置任何 GPIO 中断之前调用，以确保中断服务程序（ISR）能够正确处理 GPIO 中断。
参数:
intr_alloc_flags: 中断分配标志，用于指定中断的优先级和相关属性。常见的标志包括：
ESP_INTR_FLAG_LEVEL1: 中断优先级为1（最低优先级）。
ESP_INTR_FLAG_LEVEL2: 中断优先级为2。
ESP_INTR_FLAG_LEVEL3: 中断优先级为3。
ESP_INTR_FLAG_LEVEL4: 中断优先级为4。
ESP_INTR_FLAG_LEVEL5: 中断优先级为5。
ESP_INTR_FLAG_LEVEL6: 中断优先级为6。
ESP_INTR_FLAG_NMI   : 中断优先级为7。
ESP_INTR_FLAG_SHARED：中断可在多个中断服务程序（ISR）之间共享
ESP_INTR_FLAG_EDGE: 中断类型为边沿触发。
ESP_INTR_FLAG_IRAM: 中断服务程序位于 IRAM 中。
ESP_INTR_FLAG_INTRDISABLED: 安装中断服务程序时禁用中断。


具体说明参考：
中断优先级相关标志
ESP_INTR_FLAG_LEVEL1 (1<<1)：表示接受一个优先级为 1 的中断向量，这是最低的优先级。在多个中断同时发生时，优先级为 1 的中断会最后被处理。
ESP_INTR_FLAG_LEVEL2 (1<<2)：表示接受一个优先级为 2 的中断向量，其优先级高于 Level 1。
ESP_INTR_FLAG_LEVEL3 (1<<3)：表示接受一个优先级为 3 的中断向量，优先级依次递增。
ESP_INTR_FLAG_LEVEL4 (1<<4)：表示接受一个优先级为 4 的中断向量。
ESP_INTR_FLAG_LEVEL5 (1<<5)：表示接受一个优先级为 5 的中断向量。
ESP_INTR_FLAG_LEVEL6 (1<<6)：表示接受一个优先级为 6 的中断向量。
ESP_INTR_FLAG_NMI (1<<7)：表示接受一个优先级为 7 的中断向量，这是最高的优先级。非屏蔽中断（NMI）通常用于处理非常关键的事件，即使在其他中断被禁用的情况下，NMI 中断也能被响应。

中断共享相关标志
ESP_INTR_FLAG_SHARED (1<<8)：表示该中断可以被多个中断服务程序（ISR）共享。在某些情况下，多个中断源可能会共享同一个中断向量，使用这个标志可以允许这种共享机制。

中断触发类型相关标志
ESP_INTR_FLAG_EDGE (1<<9)：表示该中断是边沿触发的。边沿触发的中断会在信号的上升沿或下降沿触发，与之相对的是电平触发，电平触发的中断会在信号保持特定电平时触发。

中断服务程序执行环境相关标志
ESP_INTR_FLAG_IRAM (1<<10)：表示中断服务程序（ISR）可以在缓存（cache）被禁用的情况下被调用。在某些特殊情况下，如系统进行一些对缓存敏感的操作时，缓存可能会被禁用，使用这个标志可以确保 ISR 仍然能够正常执行。

中断禁用相关标志
ESP_INTR_FLAG_INTRDISABLED (1<<11)：表示在返回时将该中断禁用。当使用这个标志时，在中断服务程序执行完毕返回后，相应的中断会被自动禁用，需要手动重新启用才能再次响应中断。

我后来理解这一步的意义是：

系统需要一个统一入口，来接收所有 GPIO 中断事件

没有这个服务，GPIO 中断在硬件层发生了，但软件层无处可去。

---

3️⃣ 注册回调函数，是把“某个 GPIO”接进系统

esp_err_t gpio_isr_handler_add(gpio_num_t gpio_num, gpio_isr_t isr_handler, void *args);
功能: gpio_isr_handler_add 函数用于为指定的 GPIO 引脚添加中断服务程序（ISR）。该函数允许你指定中断触发的 GPIO 引脚、中断服务程序的回调函数以及传递给回调函数的参数。
参数:
gpio_num: 要配置中断的 GPIO 引脚编号。
isr_handler: 中断服务程序的回调函数。gpio_isr_t 是一个函数指针类型，方便我们传递函数。
args: 传递给中断服务程序回调函数的参数。

到这里，GPIO 才真正成为系统的一部分，而不只是一个引脚。

---

五、按键控制LED，看似简单，其实是一个完整闭环

当我第一次用中断控制 LED 翻转时，其实是第一次感受到：

输入 → 事件 → 行为，这是一条完整链路

#include <stdio.h>              // 引入标准输入输出库，用于使用 printf 函数
#include "freertos/FreeRTOS.h"  // 引入 FreeRTOS 的核心头文件，提供 FreeRTOS 的基本功能
#include "freertos/task.h"      // 引入 FreeRTOS 的任务管理头文件，提供任务相关的函数（如 vTaskDelay）
#include "driver/gpio.h"
#include "esp_log.h"


/* GPIO 定义 */
#define LED1_GPIO        43
#define LED1_GPIO_PIN_SET (1ULL << LED1_GPIO)

#define KEY1_GPIO        1
#define KEY1_INPUT_PIN_SEL (1ULL << KEY1_GPIO)


static const char* TAG = "MyModule";
static bool led_state = false;

static void gpio_isr_handler(void* arg)
{
    led_state = !led_state;
    gpio_set_level(LED1_GPIO,led_state);
}


void app_main(void)
{
    // LED灯
    gpio_config_t led_io_conf={
        .intr_type = GPIO_INTR_DISABLE,
        .pin_bit_mask = LED1_GPIO_PIN_SET,
        .mode = GPIO_MODE_OUTPUT,
        .pull_up_en = GPIO_PULLUP_DISABLE
    };
    gpio_config(&led_io_conf);
    // 按键
    gpio_config_t io_conf = {
        .intr_type = GPIO_INTR_NEGEDGE,
        .pin_bit_mask = KEY1_INPUT_PIN_SEL,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE
    };
    gpio_config(&io_conf);
    gpio_install_isr_service(0);

    gpio_isr_handler_add(KEY1_GPIO,gpio_isr_handler,NULL);

    while (1)
    {
        ESP_LOGI(TAG,"led_state:%d",led_state);
        vTaskDelay(1000 / portTICK_PERIOD_MS);
    }
}

这段代码本身并不复杂，但它背后已经隐含了几个重要原则：

• 中断里不阻塞
• 中断里不做复杂逻辑
• 中断只做“触发”

---

我们看到官方例程中，添加了一个关键词IRAM_ATTR，IRAM_ATTR 表示该函数将被放置在内部高速 RAM（IRAM）中执行，以提高中断处理的速度
static void IRAM_ATTR gpio_isr_handler(void* arg)
IRAM 是 ESP32 的内部 RAM，具有以下特点：

• 快速访问：IRAM 的访问速度比 Flash 更快。
• 断电保护：IRAM 中的数据在 CPU 断电时不会丢失。
• 中断处理优化：将中断处理函数放置在 IRAM 中，可以避免从 Flash 中加载代码的延迟，确保中断能够快速响应。

更多存储相关知识参考：

https://docs.espressif.com/projects/esp-idf/zh_CN/v5.4/esp32/api-guides/memory-types.html

---

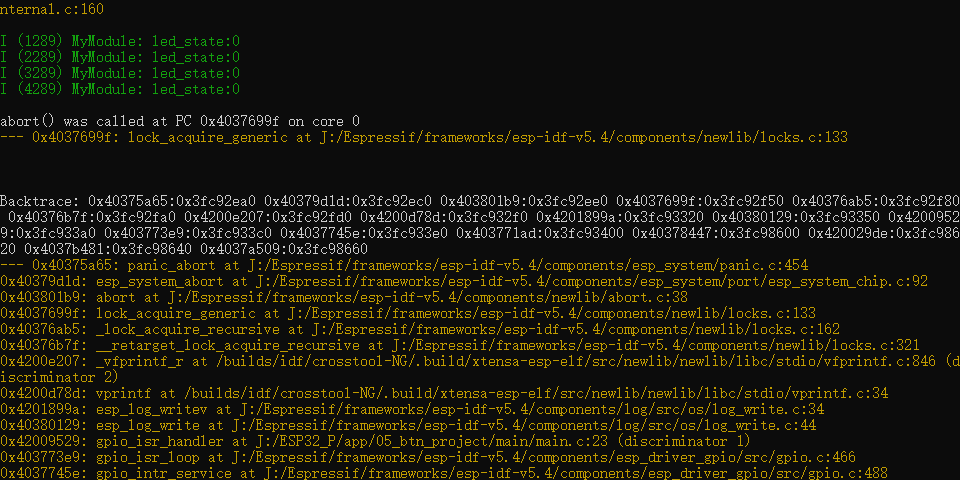

六、一次非常典型的工程踩坑：在中断里打日志

为了确认中断有没有触发，我加了一行日志：

ESP_LOGI(TAG, "GPIO interrupt");

结果设备直接重启。

这一次问题，反而让我真正理解了 ISR 的边界：

• 打印依赖锁
• 打印可能阻塞
• ISR 不能承担这些成本

后来再看官方例程里的 IRAM_ATTR，就完全明白了它的意义。

---

七、回过头再看 GPIO 输入，它已经不只是“读电平”

现在再回头看 GPIO 输入，我已经不会把它当成一个 API 点了，而是会自动联想到：

• 是否需要中断
• 是否需要去抖
• 是否需要解耦到任务
• 是否需要消息队列

这也是我觉得 ESP32 和传统单片机很不一样的地方：

它不是让你“写代码”，而是在引导你“设计系统”。

---
