什么是 shuffle

MapReduce 计算模型主要由三个阶段构成：Map、shuffle、Reduce

• Map 负责数据的拆分，将原始数据转化为 <key,value> 键值对

• Reduce 负责数据的聚合，将具有相同 key 值的 value 进行处理后再输出新的 <key,value> 键值对作为最终结果

为了让 Reduce 可以并行处理 Map 的结果，必须对 Map 的输出进行一定的排序与分割，然后再交给对应的 Reduce，而这个将 Map 输出进行进一步整理并交给 Reduce 的过程就是 Shuffle。

简言之，Shuffle 就是将 MapTask 输出的数据传输给 ReduceTask 的过程

整个 MapReduce 的大致过程如下：
[外链图片转存中…(img-JYTzV7j8-1767144503266)]

Map 和 Reduce 操作需要我们自己定义相应 Map 类和 Reduce 类，以完成我们所需要的业务逻辑处理，而 shuffle 过程则是框架自动实现的，对我们是透明的。

如果能够了解 shuffle 的具体流程，就能够帮助我们编写出更加高效的 MapReduce 程序

Shuffle 过程包含在 Map端 和 Reduce 两端，即 Map shuffle 和 Reduce shuffle

Map shuffle

在 Map端 的 shuffle 过程是对 Map 的结果进行分区、排序、分割，然后将属于同一划分（分区）的输出合并在一起并写在磁盘上，最终得到一个分区有序的文件，分区有序的含义是 map 输出的键值对按分区进行排列，具有相同 partition 值的键值对存储在一起，每个分区里面的键值对又按 key 值进行升序排列（默认），其流程大致如下：
[外链图片转存中…(img-QUpp2BKJ-1767144503266)]

分区(Partition)

对于 map 输出的每一个键值对，系统都会给定一个 分区（partition），分区（partition）值默认是通过计算 key 的 hashcode 值后对 ReduceTask 的数量取模获得。如果一个键值对的 分区（partition）值为1，意味着这个键值对会交给第一个 ReducerTask 处理。

自定义分区器

• 场景1：我们知道每一个 Reduce 的输出都是有序的，但是将所有 Reduce 的输出合并到一起却并非是全局有序的，如果要做到全局有序，我们该怎么做呢？最简单的方式，只设置一个 ReduceTask，但是这样完全发挥不出集群的优势，而且能应对的数据量也很受限。最佳的方式是自己定义一个分区器（Partitioner），用输入数据的最大值除以系统 ReduceTask 数量的商作为分割边界，也就是说分割数据的边界为此商的1倍、2倍至 numPartitions-1倍，这样就能保证执行分区（partition）后的数据是整体有序的。

• 场景2：另一种需要我们自己定义一个分区器（Partitioner）的情况是各个 ReduceTask 处理的键值对数量极不平衡。对于某些数据集，由于很多不同的 key 的 hashcode 值都一样，导致这些键值对都被分给同一个 ReducerTask 处理，而其他的 ReducerTask 处理的键值对很少，从而拖延整个任务的进度。当然，编写自己的分区器（Partitioner）必须要保证具有相同 key 值的键值对分发到同一个ReducerTask 中。

收集器（Collector）

Map 的输出结果是由收集器（Collector）处理的，每个 Map 任务不断地将键值对输出到在内存中构造的一个环形数据结构中。使用环形数据结构是为了更有效地使用内存空间，在内存中放置尽可能多的数据。

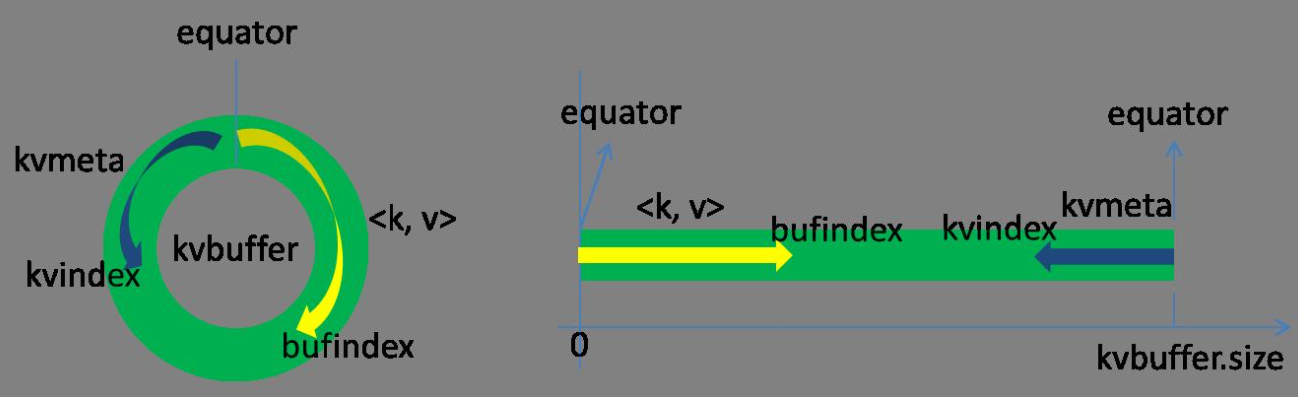

这个数据结构其实就是个字节数组，叫 Kvbuffer，名如其义，但是这里面不光放置了数据，还放置了一些索引数据，给放置索引数据的区域起了一个 Kvmeta 的别名，在 Kvbuffer 的一块区域上穿了一个IntBuffer（字节序采用的是平台自身的字节序）的马甲。数据区域和索引数据区域在 Kvbuffer 中是相邻不重叠的两个区域，用一个分界点来划分两者，分界点不是亘古不变的，而是每次 Spill 之后都会更新一次。初始的分界点是 0，数据的存储方向是向上增长，索引数据的存储方向是向下增长，如图所示：

Kvbuffer 的存放指针 bufindex 是一直闷着头地向上增长，比如 bufindex 初始值为 0，一个Int型的 key 写完之后，bufindex 增长为4，一个I nt 型的 value写完之后，bufindex 增长为 8。

索引是对在 kvbuffer 中的键值对的索引，是个四元组，包括：value 的起始位置、key 的起始位置、partition 值、value 的长度，占用四个 Int 长度，Kvmeta 的存放指针 Kvindex 每次都是向下跳四个“格子”，然后再向上一个格子一个格子地填充四元组的数据。比如 Kvindex 初始位置是 -4，当第一个键值对写完之后，(Kvindex+0) 的位置存放 value 的起始位置、(Kvindex+1) 的位置存放key的起始位置、(Kvindex+2)的位置存放 partition 的值、(Kvindex+3)的位置存放value的长度，然后Kvindex跳到-8位置，等第二个键值对和索引写完之后，Kvindex跳到-12位置。

Kvbuffer的大小可以通过io.sort.mb设置，默认大小为100M。但不管怎么设置，Kvbuffer的容量都是有限的，键值对和索引不断地增加，加着加着，Kvbuffer总有不够用的那天，那怎么办？把数据从内存刷到磁盘上再接着往内存写数据，把Kvbuffer中的数据刷到磁盘上的过程就叫Spill，内存中的数据满了就自动地 spill 到具有更大空间的磁盘。

关于 Spill 触发的条件，也就是 Kvbuffer 用到什么程度开始 Spill，还是要讲究一下的。如果把 Kvbuffer 用得死死得，一点缝都不剩的时候再开始 Spill，那 Map 任务就需要等 Spill 完成腾出空间之后才能继续写数据；如果 Kvbuffer 只是满到一定程度，比如 80% 的时候就开始 Spill，那在 Spill 的同时，Map 任务还能继续写数据，如果 Spill 够快，Map 可能都不需要为空闲空间而发愁。两利相衡取其大，一般选择后者。Spill的 门限可以通过io.sort.spill.percent，默认是 0.8。

Spill 这个重要的过程是由 Spill 线程承担，Spill 线程从 Map 任务接到“命令”之后就开始正式干活，干的活叫 SortAndSpill，原来不仅仅是 Spill，在 Spill 之前还有个颇具争议性的Sort。

排序（Sort）

当 Spill 触发后，SortAndSpill 先把 Kvbuffer 中的数据按照分区（partition） 值和 key 值两个关键字升序排序，移动的只是索引数据，排序结果是 Kvmeta 中数据按照分区（partition）为单位聚集在一起，同一分区（partition）内的按照 key 值排序。当然，我们也可以自定义 Key 值类型，从而自定义排序。

溢出（Spill）

Spill 线程为这次 Spill 过程创建一个磁盘文件：从所有的本地目录中轮询查找能存储这么大空间的目录，找到之后在其中创建一个类似于 “spill12.out” 的文件。

Spill 线程根据排过序的 Kvmeta 挨个分区（partition）的把数据写入到这个文件中，一个分区（partition）对应的数据写完之后顺序地写下个分区（partition），直到把所有的分区（partition）遍历完。

一个分区（partition）在文件中对应的数据也叫段 (segment)。在这个过程中如果用户配置了 combiner 类，那么在写之前会先调用 combineAndSpill()，对结果进行进一步合并后再写出。Combiner 会优化 MapReduce 的中间结果，所以它在整个模型中会多次使用。那哪些场景才能使用 Combiner 呢？Combiner 的输出是 Reducer 的输入，Combiner 绝不能改变最终的计算结果。Combiner只应该用于那种 Reduce 的输入 <key,value> 与输出key/value类型完全一致，且不影响最终结果的场景。比如累加，最大值等。Combiner 的使用一定得慎重，如果用好，它对 job 执行效率有帮助，反之会影响reduce 的最终结果。

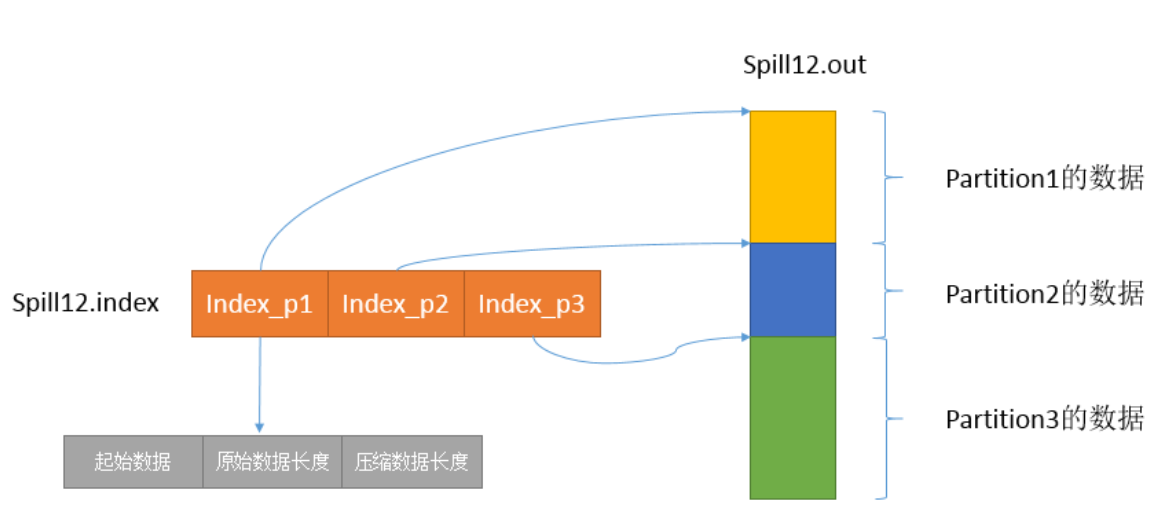

所有的分区（partition）对应的数据都放在这个文件里，虽然是顺序存放的，但是怎么直接知道某个分区（partition）在这个文件中存放的起始位置呢？强大的索引又出场了。有一个三元组记录某个分区（partition）对应的数据在这个文件中的索引：起始位置、原始数据长度、压缩之后的数据长度，一个分区（partition）对应一个三元组。然后把这些索引信息存放在内存中，如果内存中放不下了，后续的索引信息就需要写到磁盘文件中了：从所有的本地目录中轮训查找能存储这么大空间的目录，找到之后在其中创建一个类似于“spill12.out.index”的文件，文件中不光存储了索引数据，还存储了crc32的校验数据。spill12.out.index 不一定在磁盘上创建，如果内存（默认1M空间）中能放得下就放在内存中，即使在磁盘上创建了，和spill12.out文件也不一定在同一个目录下。每一次Spill过程就会最少生成一个out文件，有时还会生成index文件，Spill的次数也烙印在文件名中。索引文件和数据文件的对应关系如下图所示：

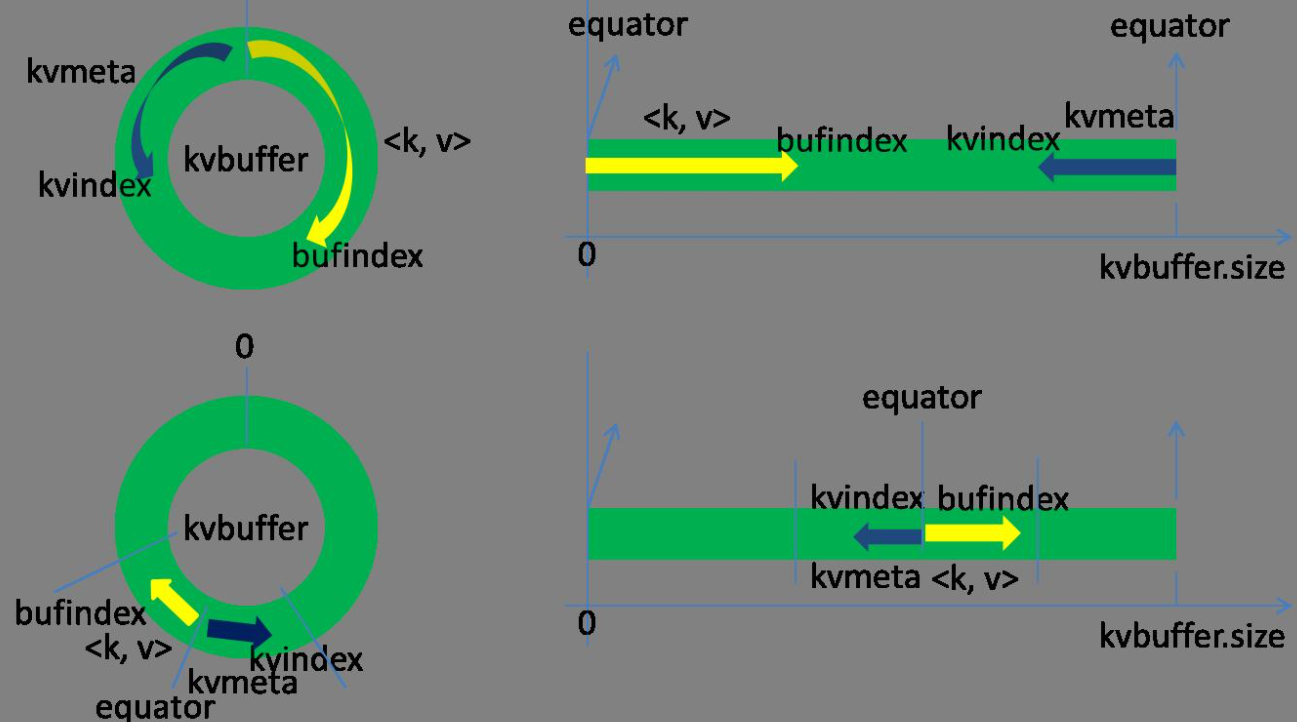

在 Spill 线程如火如荼的进行 SortAndSpill 工作的同时，Map 任务不会因此而停歇，而是一无既往地进行着数据输出。Map 还是把数据写到 kvbuffer 中，那问题就来了：只顾着闷头按照 bufindex 指针向上增长，kvmeta 只顾着按照 Kvindex 向下增长，是保持指针起始位置不变继续跑呢，还是另谋它路？如果保持指针起始位置不变，很快 bufindex 和 Kvindex 就碰头了，碰头之后再重新开始或者移动内存都比较麻烦，不可取。Map 取 kvbuffer 中剩余空间的中间位置，用这个位置设置为新的分界点，bufindex 指针移动到这个分界点，Kvindex 移动到这个分界点的-16位置，然后两者就可以和谐地按照自己既定的轨迹放置数据了，当 Spill 完成，空间腾出之后，不需要做任何改动继续前进。分界点的转换如下图所示：

Map 任务总要把输出的数据写到磁盘上，即使输出数据量很小在内存中全部能装得下，在最后也会把数据刷到磁盘上。

合并（Merge）

Map 任务如果输出数据量很大，可能会进行好几次 Spill，out 文件和 Index 文件会产生很多，分布在不同的磁盘上。最后把这些文件进行合并（Merge）过程。

合并（Merge） 过程怎么知道产生的 Spill 文件都在哪了呢？从所有的本地目录上扫描得到产生的 Spill 文件，然后把路径存储在一个数组里。合并（Merge）过程又怎么知道 Spill 的索引信息呢？没错，也是从所有的本地目录上扫描得到 Index 文件，然后把索引信息存储在一个列表里。到这里，又遇到了一个值得纳闷的地方。在之前 Spill 过程中的时候为什么不直接把这些信息存储在内存中呢，何必又多了这步扫描的操作？特别是 Spill 的索引数据，之前当内存超限之后就把数据写到磁盘，现在又要从磁盘把这些数据读出来，还是需要装到更多的内存中。之所以多此一举，是因为这时 kvbuffer 这个内存大户已经不再使用可以回收，有内存空间来装这些数据了。

[外链图片转存中…(img-0ShBTsIa-1767144503267)]

然后为 合并（Merge）过程创建一个叫 file.out 的文件和一个叫 file.out.Index 的文件用来存储最终的输出和索引，逐个分区的进行合并输出。对于某个分区（partition）来说，从索引列表中查询这个分区（partition）对应的所有索引信息，每个对应一个段插入到段列表中。也就是这个分区（partition）对应一个段列表，记录所有的 Spill 文件中对应的这个分区（partition）那段数据的文件名、起始位置、长度等等。

然后对这个分区（partition） 对应的所有的段（segment）进行合并（Merge），目标是合并成一个段（segment）。当这个分区（partition）对应很多个段（segment）时，会分批地进行合并：先从段（segment）列表中把第一批取出来，以 key 为关键字放置成最小堆，然后从最小堆中每次取出最小的输出到一个临时文件中，这样就把这一批段合并成一个临时的段，把它加回到段（segment）列表中；再从段（segment）列表中把第二批取出来合并输出到一个临时段（segment），把其加入到列表中；这样往复执行，直到剩下的段是一批，输出到最终的文件中。最终的索引数据仍然输出到 Index 文件中。

Reduce shuffle

在 Reduce 端，shuffle 主要分为复制 Map 输出、排序合并两个阶段。

复制 Map 输出（Copy）

ReduceTask 任务通过 HTTP 向各个 MapTask 任务拖取它所需要的数据。MapTask 任务成功完成后，会通知父 TaskTracker 状态已经更新，TaskTracker 进而通知 JobTracker（这些通知在心跳机制中进行）。所以，对于指定作业来说，JobTracker 能记录 Map 输出和 TaskTracker 的映射关系。Reduce 会定期向 JobTracker 获取 Map 的输出位置，一旦拿到输出位置，ReduceTask 任务就会从此输出对应的 TaskTracker 上复制输出到本地，而不会等到所有的 Map 任务结束。

排序合并（Sort And Merge）

从 Map 复制过来的数据会先放入内存缓冲区中，如果内存缓冲区中能放得下这次数据的话就直接把数据写到内存中，即内存到内存合并（merge）。Reduce 要向每个 Map 去拖取数据，在内存中每个 Map 对应一块数据，当内存缓存区中存储的 Map 数据占用空间达到一定程度的时候，开始启动内存中合并（merge），把内存中的数据合并（merge）输出到磁盘上一个文件中，即内存到磁盘合并（merge）。在将 buffer 中多个 map 输出合并写入磁盘之前，如果设置了 Combiner，则会化简压缩合并的 map 输出。

Reduce 的内存缓冲区可通过 mapred.job.shuffle.input.buffer.percent 配置，默认是JVM的heap size的70%。内存到磁盘合并（merge）的启动门限可以通过 mapred.job.shuffle.merge.percent 配置，默认是66%。

当属于该 Reducer 的 Map 输出全部拷贝完成，则会在 Reducer 上生成多个文件（如果拖取的所有 Map 数据总量都没有内存缓冲区，则数据就只存在于内存中），这时开始执行合并操作，即磁盘到磁盘合并（merge），Map 的输出数据已经是有序的，合并（Merge）进行一次归并排序，所谓 Reduce 端的 排序（sort）过程就是这个合并的过程。一般 Reduce 是一边复制一边排序，即复制和排序两个阶段是重叠而不是完全分开的。最终 Reduce shuffle 过程会输出一个整体有序的数据块。
