在机器学习项目中，我们常陷入一个困境：精心生成的可视化图表散落在Notebook里，数据更新后图表未同步导致结论偏差，模型迭代后旧图表丢失无法溯源……这些问题不仅降低协作效率，更可能让我们基于错误的可视化做出决策。

        而MLflow的出现，恰好为“可视化管理+模型分析”提供了一体化解决方案。本文将从可视化的核心价值出发，拆解Notebook环境的致命痛点，再通过完整实操，教你用MLflow实现可视化的规范记录与高效管理，尤其聚焦回归任务场景。

一、为什么可视化是模型分析的“眼睛”？

很多人把可视化当成“锦上添花”的展示工具，却忽略了它在模型生命周期中的核心作用：

1. 数据理解：挖掘隐藏规律无论是箱线图揭示的异常值，还是相关性热图呈现的特征关联，可视化能帮我们快速定位数据模式——比如某特征与标签的非线性关系，这是纯数值统计难以发现的。

2. 模型评估：诊断性能短板回归任务中，残差图能直观反映模型是否存在系统误差（如残差随预测值增大而递增，说明模型低估了大数值），预测误差图则能对比训练/测试集的误差分布，判断过拟合风险。

3. 超参数调优：减少盲目尝试通过可视化不同学习率、树深度对应的模型MAE变化，我们能快速锁定超参数的最优区间，避免“暴力调参”的低效。

4. 误差分析：精准定位改进方向按特征分组的误差可视化（如“不同地区用户的预测误差”），能帮我们发现模型在特定场景下的短板——比如对一线城市用户的预测准确率远低于其他地区，进而针对性优化特征。

二、Notebook的“状态性陷阱”：可视化的隐形杀手

在Jupyter Notebook中生成可视化时，我们很容易踩一个坑：状态不一致。

1. 什么是“状态性问题”？

Notebook的单元格共享同一个Python内核，变量、数据会保存在内存中——即使你修改了数据处理代码，若未重新运行生成可视化的单元格，图表仍会基于旧数据生成。

举个真实场景：

• 你按顺序运行了“数据加载→数据清洗→生成相关性热图→模型训练”；

• 后来发现数据清洗漏了一个异常值，修改代码后重新运行了“数据清洗”和“模型训练”；

• 但忘了重新生成相关性热图，最终用“旧热图”分析特征重要性，导致模型优化方向完全错误。

更麻烦的是，Notebook支持无序执行单元格，团队协作时别人打开你的 Notebook，随意点击运行，很可能出现“变量未定义”“图表与代码不匹配”的混乱。

2. 解决方案：用函数封装可视化

要解决状态性问题，核心是让可视化“脱离单元格依赖”，用函数封装图表生成逻辑，优势有4点：

• 保证数据新鲜度：每次调用函数，都会基于当前内存中的最新数据生成图表，杜绝“旧图新用”；

• 复用性强：同一函数可传入不同数据（如训练集/测试集）生成对比图表，减少重复代码；

• 适配MLflow集成：函数输出的图表能直接与模型、指标绑定，记录到MLflow中；

• 保持Notebook整洁：图表不直接打印到Notebook输出，而是通过MLflow UI集中查看，避免页面杂乱。

三、为什么选MLflow管理可视化？4大核心优势

可视化的价值不仅在于“生成”，更在于“留存与复用”。MLflow作为机器学习生命周期管理工具，在可视化管理上有天然优势：

优势	具体价值
持久化存储	图表与模型、超参数、指标一同保存在MLflow仓库，不会因Notebook关闭、环境迁移丢失
全链路溯源	每个图表都能对应到具体的模型版本、数据集版本，后续复盘时可精准回溯
团队协作友好	所有成员通过MLflow UI即可查看可视化，无需传文件、共享Notebook
版本对比便捷	不同模型迭代的可视化可并列对比（如V1与V2模型的残差图对比），差异一目了然

四、实战：用MLflow实现可视化从生成到管理

本次使用真实经过清洗的数据，进行接下来以“回归任务”为例，带你完整实现“函数封装可视化→MLflow日志记录→UI查看”的全流程，使用工具为matplotlib+seaborn+MLflow 3.9.0+scikit-learn。

1. 环境准备

先安装依赖并初始化MLflow：

# 安装依赖
pip install mlflow matplotlib seaborn scikit-learn pandas numpy
# 初始化MLflow：设置跟踪URI（本地或远程服务）、创建实验
import mlflow
# 本地启动：
mlflow.set_tracking_uri("http://127.0.0.1:8080")
# 实验名自定义
mlflow ui --port 8080 mlflow.set_experiment("回归模型可视化实战")

构造实验数据（不用深入研究，核心是关注mlflow方面）：

import pandas as pd
import numpy as np
from sklearn.datasets import make_regression
import matplotlib.pyplot as plt
import seaborn as sns

# 设置随机种子以确保可重复性
np.random.seed(42)

# 创建假数据 - 模拟波士顿房价数据集的特征
n_samples = 1000

# 创建13个特征（与原始波士顿数据集相同）
data = {
    'CRIM': np.random.exponential(scale=3, size=n_samples),  # 犯罪率 - 指数分布
    'ZN': np.random.choice([0, 12, 18, 25, 30, 35, 40, 45, 50, 75, 90, 95, 100],
                          size=n_samples, p=[0.1, 0.08, 0.07, 0.09, 0.08, 0.07, 0.06, 0.05, 0.04, 0.1, 0.08, 0.09, 0.09]),  # 住宅用地比例
    'INDUS': np.random.uniform(0, 30, n_samples),  # 非零售商业用地比例
    'CHAS': np.random.choice([0, 1], size=n_samples, p=[0.94, 0.06]),  # 是否临河
    'NOX': np.random.beta(2, 5, n_samples) * 0.9 + 0.3,  # 氮氧化物浓度
    'RM': np.random.normal(6.2, 0.7, n_samples),  # 平均房间数
    'AGE': np.random.uniform(10, 100, n_samples),  # 房龄
    'DIS': np.random.exponential(scale=3, size=n_samples),  # 到就业中心的距离
    'RAD': np.random.choice([1, 2, 3, 4, 5, 6, 7, 8, 24], size=n_samples),  # 高速公路可达性指数
    'TAX': np.random.choice([187, 242, 276, 304, 330, 345, 378, 396, 417, 437, 455, 480, 525,
                            550, 580, 610, 660, 680, 710, 720], size=n_samples),  # 房产税率
    'PTRATIO': np.random.uniform(12, 22, n_samples),  # 师生比例
    'B': np.random.normal(350, 50, n_samples),  # 黑人比例
    'LSTAT': np.random.beta(1.5, 3, n_samples) * 40 + 2,  # 低收入人口比例
}

# 创建DataFrame
df = pd.DataFrame(data)

# 创建目标变量PRICE（房价，单位：千美元）
# 基于特征创建更真实的房价
base_price = 20  # 基础价格

# 房价影响因素（增加一些有意义的模式）
df['PRICE'] = (
    base_price
    + df['RM'] * 5  # 房间数越多越贵
    - df['CRIM'] * 0.5  # 犯罪率越高越便宜
    - df['NOX'] * 10  # 污染越严重越便宜
    - df['LSTAT'] * 0.3  # 低收入人口比例越高越便宜
    + df['CHAS'] * 3  # 临河更贵
    - df['AGE'] * 0.05  # 房龄越老越便宜
    + df['ZN'] * 0.05  # 住宅用地比例高更贵
    + np.random.normal(0, 5, n_samples)  # 添加一些随机噪声
)

# 确保价格为正数
df['PRICE'] = df['PRICE'].clip(lower=5, upper=50)

# 添加一些缺失值（模拟真实数据）
missing_indices = np.random.choice(n_samples, size=int(n_samples*0.02), replace=False)
df.loc[missing_indices, 'CRIM'] = np.nan

missing_indices = np.random.choice(n_samples, size=int(n_samples*0.01), replace=False)
df.loc[missing_indices, 'AGE'] = np.nan

# 保存数据到CSV文件
df.to_csv('boston_housing_fake.csv', index=False)

print("✅ 假数据创建完成！")
print(f"数据形状: {df.shape}")
print(f"列名: {list(df.columns)}")
print("\n数据预览:")
print(df.head())
print("\n统计信息:")
print(df.describe())
print("\n缺失值统计:")
print(df.isnull().sum())

# 可视化部分特征与价格的关系
fig, axes = plt.subplots(2, 3, figsize=(15, 10))

# 房间数与价格
axes[0, 0].scatter(df['RM'], df['PRICE'], alpha=0.5)
axes[0, 0].set_xlabel('Average Rooms')
axes[0, 0].set_ylabel('Price (千美元)')
axes[0, 0].set_title('房间数与价格关系')

# 犯罪率与价格
axes[0, 1].scatter(df['CRIM'], df['PRICE'], alpha=0.5)
axes[0, 1].set_xlabel('Crime Rate')
axes[0, 1].set_ylabel('Price (千美元)')
axes[0, 1].set_title('犯罪率与价格关系')

# 低收入人口比例与价格
axes[0, 2].scatter(df['LSTAT'], df['PRICE'], alpha=0.5)
axes[0, 2].set_xlabel('Low Status %')
axes[0, 2].set_ylabel('Price (千美元)')
axes[0, 2].set_title('低收入人口比例与价格关系')

# 房龄与价格
axes[1, 0].scatter(df['AGE'], df['PRICE'], alpha=0.5)
axes[1, 0].set_xlabel('Age')
axes[1, 0].set_ylabel('Price (千美元)')
axes[1, 0].set_title('房龄与价格关系')

# 氮氧化物浓度与价格
axes[1, 1].scatter(df['NOX'], df['PRICE'], alpha=0.5)
axes[1, 1].set_xlabel('NOX Concentration')
axes[1, 1].set_ylabel('Price (千美元)')
axes[1, 1].set_title('污染与价格关系')

# 价格分布直方图
axes[1, 2].hist(df['PRICE'], bins=30, edgecolor='black', alpha=0.7)
axes[1, 2].set_xlabel('Price (千美元)')
axes[1, 2].set_ylabel('Frequency')
axes[1, 2].set_title('价格分布')

plt.tight_layout()
plt.savefig('boston_housing_features.png', dpi=300, bbox_inches='tight')
plt.show()

print("\n📊 数据已保存到 'boston_housing_fake.csv'")
print("📈 可视化图表已保存到 'boston_housing_features.png'")

2、初始化实验

import pandas as pd
import numpy as np
from sklearn.model_selection import train_test_split
from sklearn.linear_model import LinearRegression, Ridge, Lasso
from sklearn.ensemble import RandomForestRegressor
from sklearn.preprocessing import StandardScaler
from sklearn.metrics import mean_squared_error, mean_absolute_error, r2_score
import matplotlib.pyplot as plt
import mlflow
import mlflow.sklearn

# 加载测试数据
df = pd.read_csv('boston_housing_fake.csv')

# 数据预处理
print("数据预处理...")

# 1. 处理缺失值 - 用中位数填充
for col in df.columns:
    if df[col].isnull().sum() > 0:
        median_val = df[col].median()
        df[col].fillna(median_val, inplace=True)
        print(f"  列 '{col}' 的 {df[col].isnull().sum()} 个缺失值已用中位数填充")

# 2. 分离特征和目标变量
X = df.drop('PRICE', axis=1)
y = df['PRICE']

# 3. 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(
    X, y, test_size=0.2, random_state=42, shuffle=True
)

# 4. 特征标准化
scaler = StandardScaler()
X_train_scaled = scaler.fit_transform(X_train)
X_test_scaled = scaler.transform(X_test)

print(f"训练集形状: {X_train.shape}")
print(f"测试集形状: {X_test.shape}")

# 设置MLflow实验
mlflow.set_experiment("房价数据集实验")

3、多模型训练与比较

# 定义要尝试的模型
models = {
    "Linear Regression": LinearRegression(),
    "Ridge Regression": Ridge(alpha=1.0),
    "Lasso Regression": Lasso(alpha=0.1),
    "Random Forest": RandomForestRegressor(n_estimators=100, random_state=42)
}

4、训练循环与MLflow跟踪

# 训练和评估每个模型
results = []

for model_name, model in models.items():
    print(f"\n训练 {model_name}...")

    with mlflow.start_run(run_name=model_name):
        # 训练模型
        model.fit(X_train_scaled, y_train)

        # 预测
        y_pred = model.predict(X_test_scaled)

        # 计算评估指标
        mse = mean_squared_error(y_test, y_pred)
        rmse = np.sqrt(mse)
        mae = mean_absolute_error(y_test, y_pred)
        r2 = r2_score(y_test, y_pred)

        # 记录到MLflow
        mlflow.log_param("model_type", model_name)
        mlflow.log_metric("MSE", mse)
        mlflow.log_metric("RMSE", rmse)
        mlflow.log_metric("MAE", mae)
        mlflow.log_metric("R2", r2)

        # 保存模型
        mlflow.sklearn.log_model(model, f"{model_name.lower().replace(' ', '_')}_model")

        # 保存结果
        results.append({
            "Model": model_name,
            "MSE": mse,
            "RMSE": rmse,
            "MAE": mae,
            "R2": r2
        })

        print(f"  MSE: {mse:.4f}")
        print(f"  RMSE: {rmse:.4f}")
        print(f"  MAE: {mae:.4f}")
        print(f"  R²: {r2:.4f}")

# 显示结果比较
results_df = pd.DataFrame(results)
print("\n" + "="*60)
print("模型性能比较:")
print("="*60)
print(results_df.to_string(index=False))

# 可视化预测结果
best_model_name = results_df.loc[results_df['R2'].idxmax(), 'Model']
best_model = models[best_model_name]
best_model.fit(X_train_scaled, y_train)
y_pred_best = best_model.predict(X_test_scaled)

plt.figure(figsize=(10, 6))
plt.scatter(y_test, y_pred_best, alpha=0.6, color='blue', label='预测值')
plt.plot([y_test.min(), y_test.max()], [y_test.min(), y_test.max()],
         'r--', lw=2, label='完美预测线')
plt.xlabel('实际价格 (千美元)')
plt.ylabel('预测价格 (千美元)')
plt.title(f'{best_model_name} - 预测 vs 实际')
plt.legend()
plt.grid(True, alpha=0.3)

# 计算残差
residuals = y_test - y_pred_best

fig, axes = plt.subplots(1, 2, figsize=(15, 5))

5、创建可视化图表函数

# 可视化预测结果
best_model_name = results_df.loc[results_df['R2'].idxmax(), 'Model']
best_model = models[best_model_name]
best_model.fit(X_train_scaled, y_train)
y_pred_best = best_model.predict(X_test_scaled)

plt.figure(figsize=(10, 6))
plt.scatter(y_test, y_pred_best, alpha=0.6, color='blue', label='预测值')
plt.plot([y_test.min(), y_test.max()], [y_test.min(), y_test.max()],
         'r--', lw=2, label='完美预测线')
plt.xlabel('实际价格 (千美元)')
plt.ylabel('预测价格 (千美元)')
plt.title(f'{best_model_name} - 预测 vs 实际')
plt.legend()
plt.grid(True, alpha=0.3)

# 计算残差
residuals = y_test - y_pred_best

fig, axes = plt.subplots(1, 2, figsize=(15, 5))

# 残差图
axes[0].scatter(y_pred_best, residuals, alpha=0.6, color='green')
axes[0].axhline(y=0, color='r', linestyle='--', alpha=0.5)
axes[0].set_xlabel('预测价格')
axes[0].set_ylabel('残差')
axes[0].set_title('残差图')
axes[0].grid(True, alpha=0.3)

# 残差分布
axes[1].hist(residuals, bins=30, edgecolor='black', alpha=0.7, color='orange')
axes[1].axvline(x=0, color='r', linestyle='--', alpha=0.5)
axes[1].set_xlabel('残差')
axes[1].set_ylabel('频率')
axes[1].set_title('残差分布')
axes[1].grid(True, alpha=0.3)




plt.tight_layout()

mlflow.log_figure(fig, "plots/scatter_and_box_plots.png")
mlflow.log_param("plot_count", 4)
mlflow.log_param("data_points", len(df))
plt.show()

# 特征重要性（对于树模型）
if hasattr(best_model, 'feature_importances_'):
    feature_importance = pd.DataFrame({
        'feature': X.columns,
        'importance': best_model.feature_importances_
    }).sort_values('importance', ascending=False)

    plt.figure(figsize=(10, 6))
    plt.barh(feature_importance['feature'], feature_importance['importance'])
    plt.xlabel('特征重要性')
    plt.title(f'{best_model_name} - 特征重要性')
    plt.gca().invert_yaxis()  # 最重要的在顶部
    plt.tight_layout()
    plt.show()



print("\n✅ 训练完成！")
print(f"最佳模型: {best_model_name}")
print(f"最佳R²分数: {results_df['R2'].max():.4f}")
print("\n运行以下命令查看MLflow实验结果:")
print("mlflow ui")

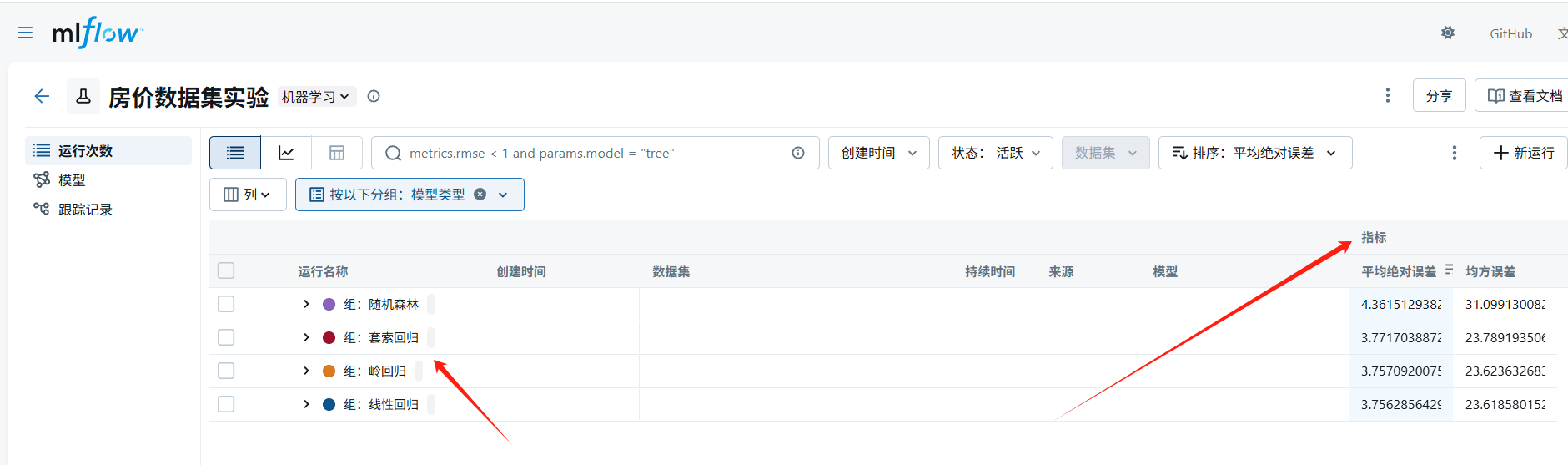

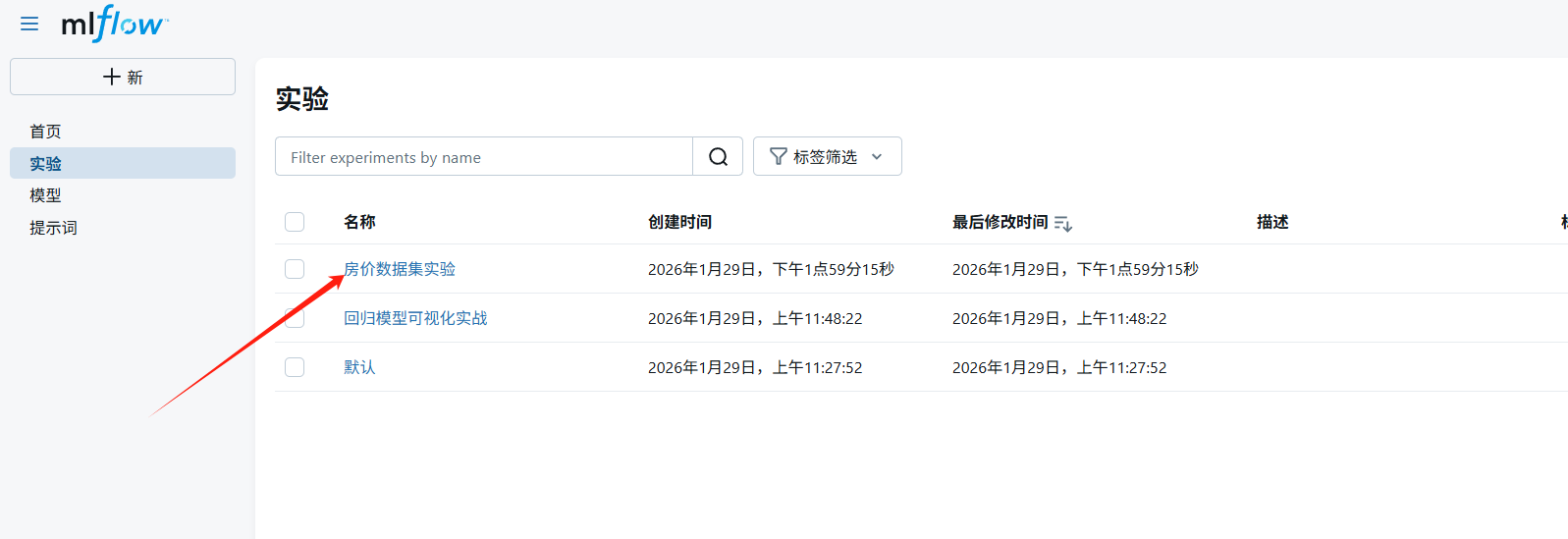

6. 在MLflow UI中查看可视化

1. 启动MLflow UI：终端执行mlflow ui --port 8080；

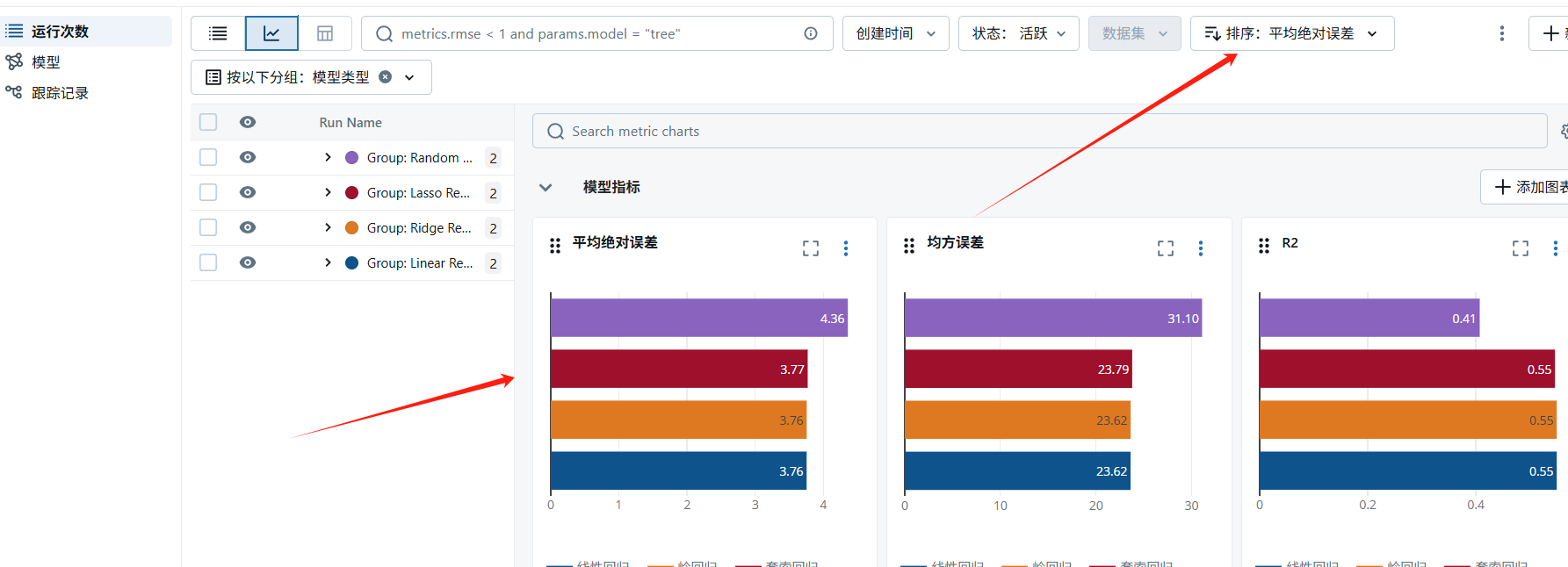

模型比较图：直观比较不同模型的性能

五、实战挑战：进阶练习

掌握基础流程后，可尝试以下进阶任务，深化理解：

1. 扩展可视化类型：添加“残差图”（y_test - y_pred vs y_pred）、“预测值vs真实值散点图”，用函数封装并日志到MLflow；

2. 批量日志优化：生成10+张图表后，将它们统一放在/tmp/charts/目录，用mlflow.log_artifacts("/tmp/charts/", "batch_charts")批量日志；

3. 版本对比：修改超参数alpha=1.0重新训练，在MLflow UI中对比两次运行的可视化与指标差异，分析超参数对模型的影响。

六、总结：让可视化成为模型的“可追溯资产”

机器学习的价值不仅在于训练出高精度模型，更在于让模型的每一步决策“可解释、可追溯”。可视化作为模型分析的核心工具，若缺乏规范管理，只会成为“混乱的碎片”；而MLflow通过“函数封装+统一日志+持久存储”，让可视化从“临时输出”变成“可复用的资产”。

无论是单人项目的复盘，还是团队协作的同步，这套“可视化+MLflow”的流程都能帮你告别混乱，让模型分析更高效、更可靠。快去试试用它管理你的下一个机器学习项目吧！

---

实战小贴士：

• 日志可视化时，建议用artifact_path分类（如“data_analysis”“model_evaluation”），避免 artifacts 目录杂乱；

• 本地文件日志的路径建议用临时目录（如/tmp/），避免权限问题；

• 生产环境中，可将MLflow跟踪URI指向远程服务（如S3、PostgreSQL），实现团队共享。
