这是一套“Python + 深度学习 + PyQt5 + OpenCV”的毕业设计级实战项目，核心模型为 Mini‑Xception，在 FER2013 人脸表情数据集上训练，支持摄像头实时检测、视频文件检测和图片检测三种入口。本文从源码视角拆解目录结构、关键流程与实现细节，并给出非核心逻辑的示例代码，帮助你快速掌握项目原理与扩展思路。

关键词：Python、毕业设计、深度学习、Keras、TensorFlow、PyQt5、OpenCV、Mini‑Xception

技术栈概览

• 深度学习框架：Keras（后端 TensorFlow，项目注释建议版本 TF 1.13.1 / Keras 2.2.4）
• 传统视觉：OpenCV（人脸检测使用 Haar 级联）
• 桌面 UI：PyQt5（.ui 文件与资源 qrc）
• 数据科学：scikit-learn（混淆矩阵、数据集切分）、matplotlib（可视化）
• 多媒体：moviepy（视频处理入口）
• 核心模型：Mini-Xception（轻量化 Xception 变体，SeparableConv2D 构建，输入 48×48×1）

目录结构与关键文件

• models/cnn.py：定义 mini_XCEPTION 模型（轻量化、适合实时部署）
• train.py：训练入口，ImageDataGenerator 增强、Callback 管理、日志与权重保存到 logs/
• fer2013.csv：FER2013 数据集源文件，配合 load_and_process.py 进行预处理（项目中引用）

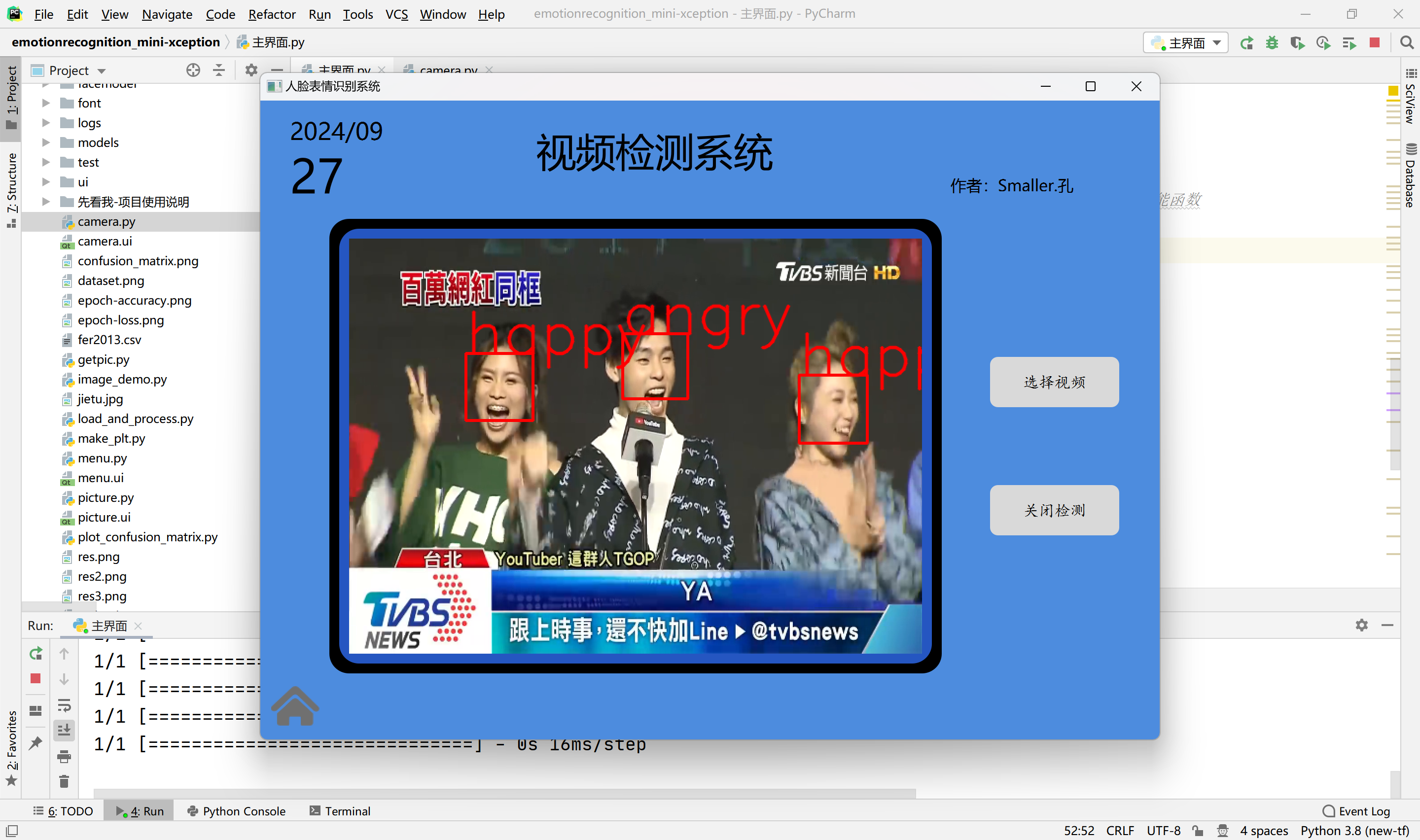

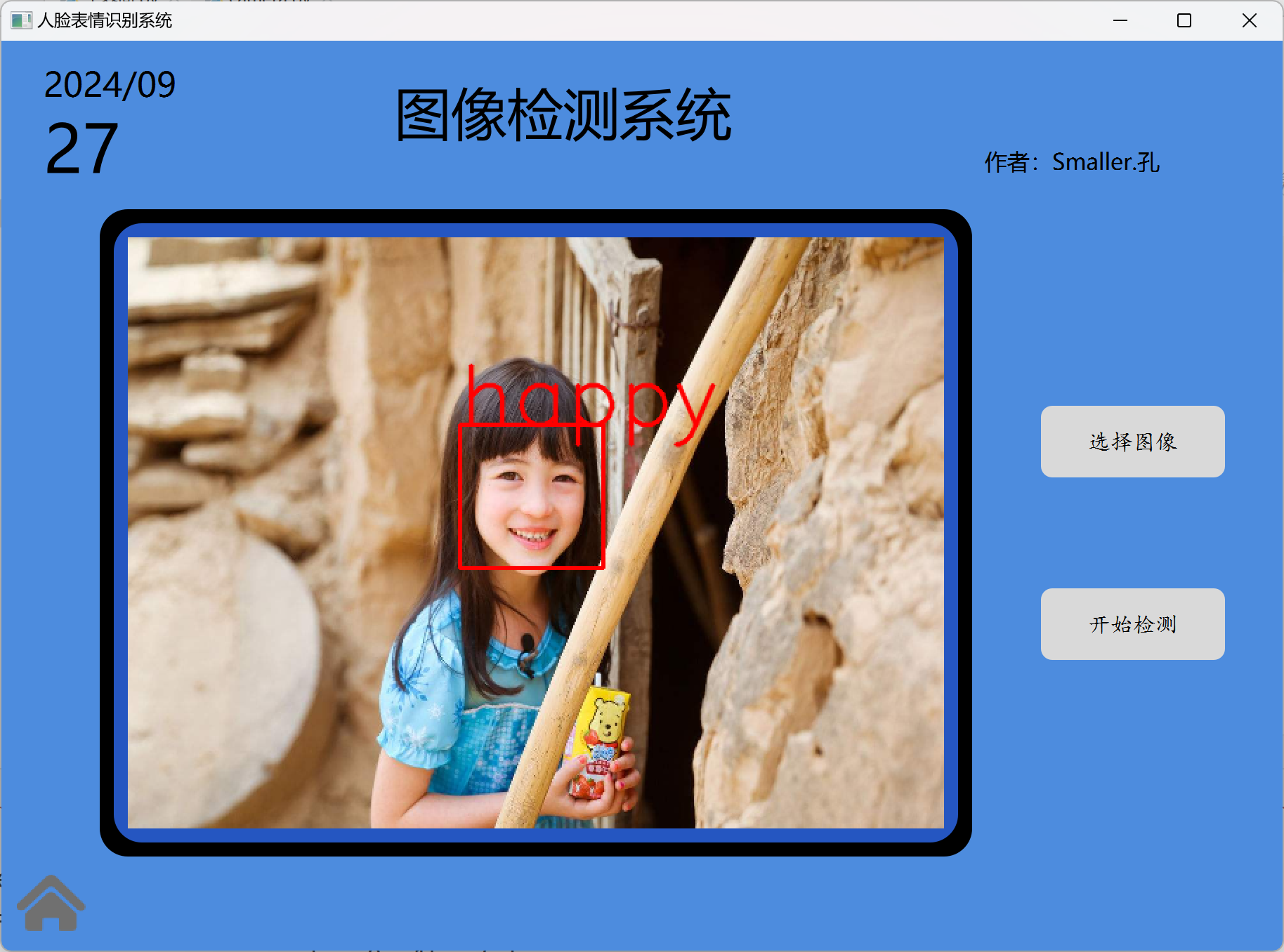

• camera.py、video.py、picture.py：三种 PyQt5 前端入口，摄像头/视频/图片检测
• image_demo.py：最小化推理脚本，演示人脸检测 + 单张图片预测
• ui/*.ui 与 ui/ui.qrc：界面布局与资源文件（图标、背景）
• facemodel/haarcascade_frontalface_default.xml：OpenCV 人脸检测器

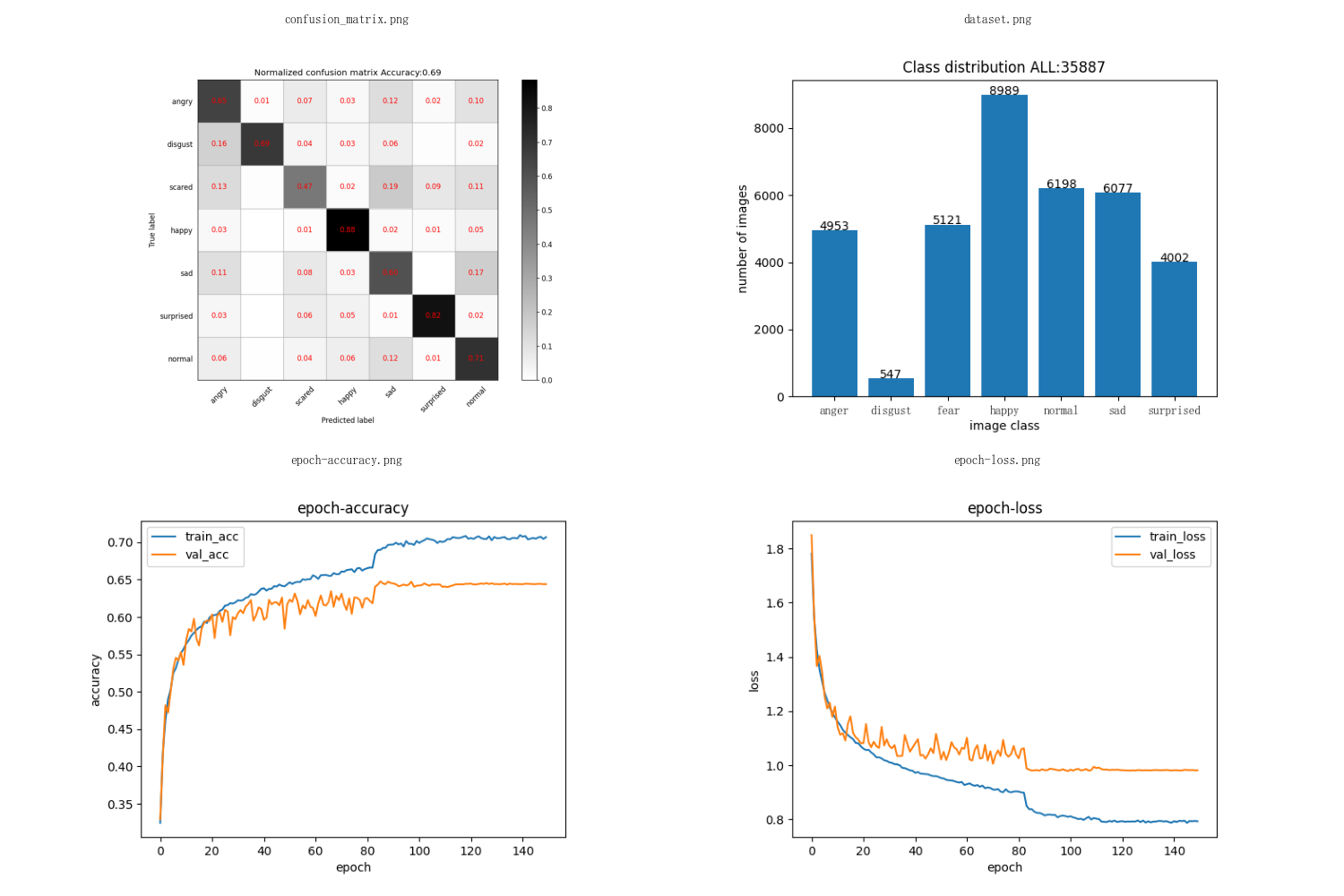

• plot_confusion_matrix.py：载入测试集与模型，计算并绘制混淆矩阵

核心流程拆解

1）训练管线：数据加载、增强与回调

• 数据集：从 fer2013.csv 解析，标签 one-hot 化
• 预处理：统一到 input_shape = (48, 48, 1) 灰度输入，preprocess_input 做归一化/标准化
• 增强：旋转、平移、缩放、水平翻转（提升模型泛化）
• 回调：早停、降学习率、最佳权重保存、CSV 日志记录
• 输出：logs/mini_xception.hdf5（最佳模型）、训练日志文件

2）推理流程：人脸检测、预处理与预测

• 人脸检测：OpenCV CascadeClassifier 在灰度图上检测人脸框
• 尺寸匹配：将人脸区域 resize 到 emotion_classifier.input_shape[1:3]
• 归一化：preprocess_input 对齐训练分布
• 维度扩展：N×H×W×C（Keras NHWC）
• 预测：model.predict(...) 输出 7 类概率分布，argmax 得到类别索引

3）桌面 UI：模块化界面与信号槽

• 三入口：camera.py（摄像头），video.py（视频），picture.py（图片）
• 布局：.ui 文件使用 Qt Designer 设计，程序运行时加载
• 资源：ui/ui.qrc 注册图标，QtCore.QCoreApplication.setAttribute(QtCore.Qt.AA_EnableHighDpiScaling) 适配高 DPI

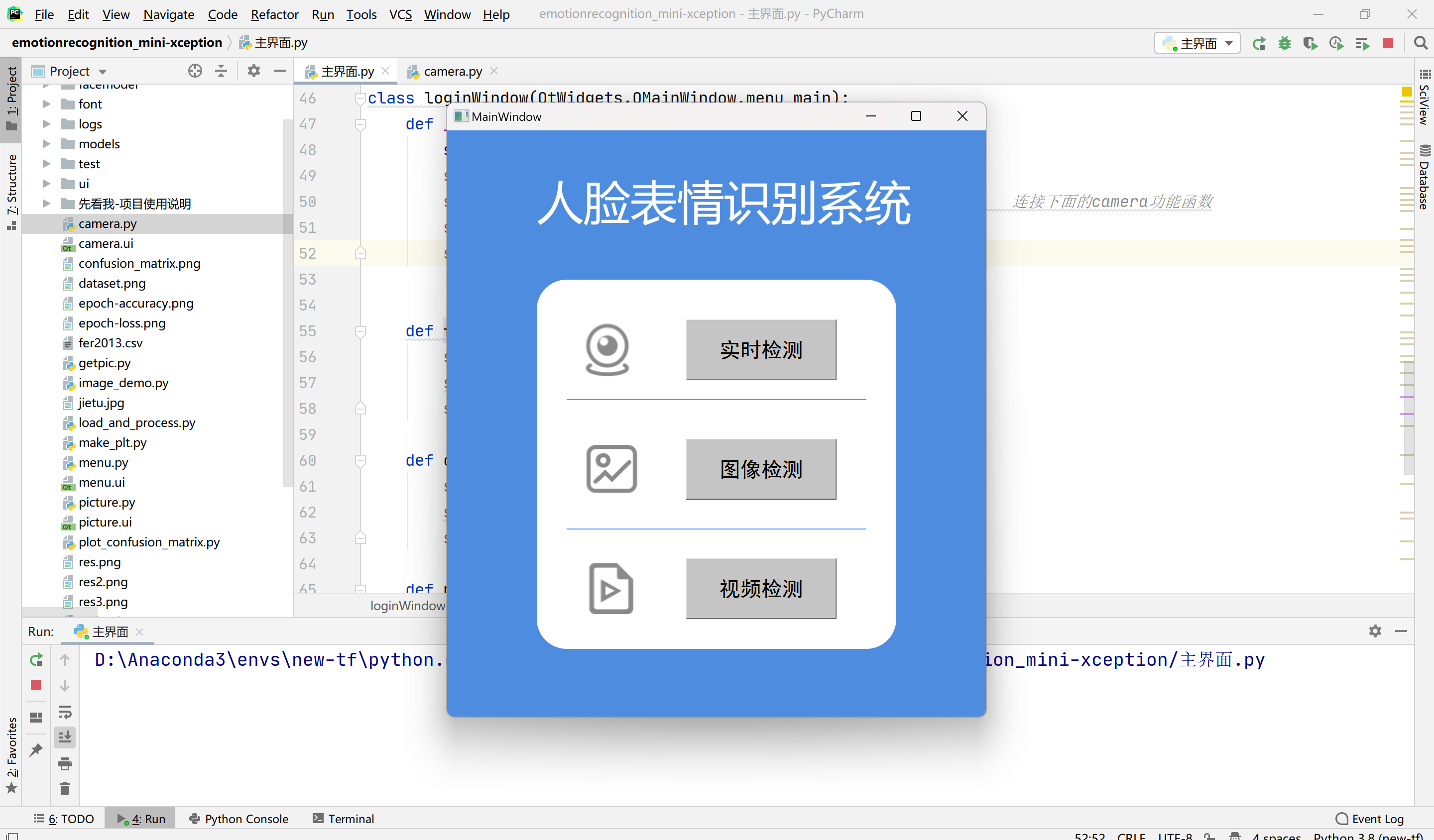

• 界面跳转：主界面.py 汇总菜单与各模块，信号槽驱动切换与动作

源码片段示例

片段 1：训练回调与数据增强（train.py）

# 训练过程的回调配置（保存最优模型、早停、降学习率、日志）
from keras.callbacks import CSVLogger, ModelCheckpoint, EarlyStopping, ReduceLROnPlateau
from keras.preprocessing.image import ImageDataGenerator

log_file_path = 'logs/fer2013_emotion_training.log'
csv_logger = CSVLogger(log_file_path, append=False)
early_stop = EarlyStopping('val_loss', patience=50)  # 连续 50 个 epoch 无提升则早停
reduce_lr = ReduceLROnPlateau('val_loss', factor=0.1, patience=12, verbose=1)

# 保存验证集上最优的权重到 logs/mini_xception.hdf5
model_checkpoint = ModelCheckpoint('logs/mini_xception.hdf5', 'val_loss', verbose=1, save_best_only=True)
callbacks = [model_checkpoint, csv_logger, early_stop, reduce_lr]

# 数据增强：轻度旋转/平移/缩放/水平翻转
data_generator = ImageDataGenerator(
    rotation_range=10,
    width_shift_range=0.1,
    height_shift_range=0.1,
    zoom_range=.1,
    horizontal_flip=True
)

# 以增强后的数据流进行训练
model.fit_generator(
    data_generator.flow(xtrain, ytrain, batch_size=16),
    steps_per_epoch=len(xtrain) / 16,
    epochs=800,
    verbose=1,
    callbacks=callbacks,
    validation_data=(xtest, ytest)
)

片段 2：图片推理最小示例（image_demo.py）

# 载入模型与人脸检测器
import cv2, os
from keras.models import load_model
import numpy as np
from load_and_process import preprocess_input

emotion_model_path = 'logs/mini_xception.hdf5'
detection_model_path = 'facemodel/haarcascade_frontalface_default.xml'

emotion_classifier = load_model(emotion_model_path, compile=False)
face_detection = cv2.CascadeClassifier(detection_model_path)
emotion_target_size = emotion_classifier.input_shape[1:3]  # (48, 48)

# 读取图片并做人脸检测
image = cv2.imread('test/angry.jpg')  # 示例图片路径
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 转灰度，加速检测
faces = face_detection.detectMultiScale(gray, scaleFactor=1.3, minNeighbors=5)

for (x, y, w, h) in faces:
    gray_face = gray[y:y+h, x:x+w]  # 裁剪人脸区域
    gray_face = cv2.resize(gray_face, emotion_target_size)  # 尺寸匹配模型输入
    gray_face = preprocess_input(gray_face)                 # 归一化到训练分布
    gray_face = np.expand_dims(gray_face, 0)               # 增加 batch 维度
    gray_face = np.expand_dims(gray_face, -1)              # 增加通道维度（灰度）
    preds = emotion_classifier.predict(gray_face)[0]       # 得到 7 类概率
    label = np.argmax(preds)                               # 取概率最大类别索引

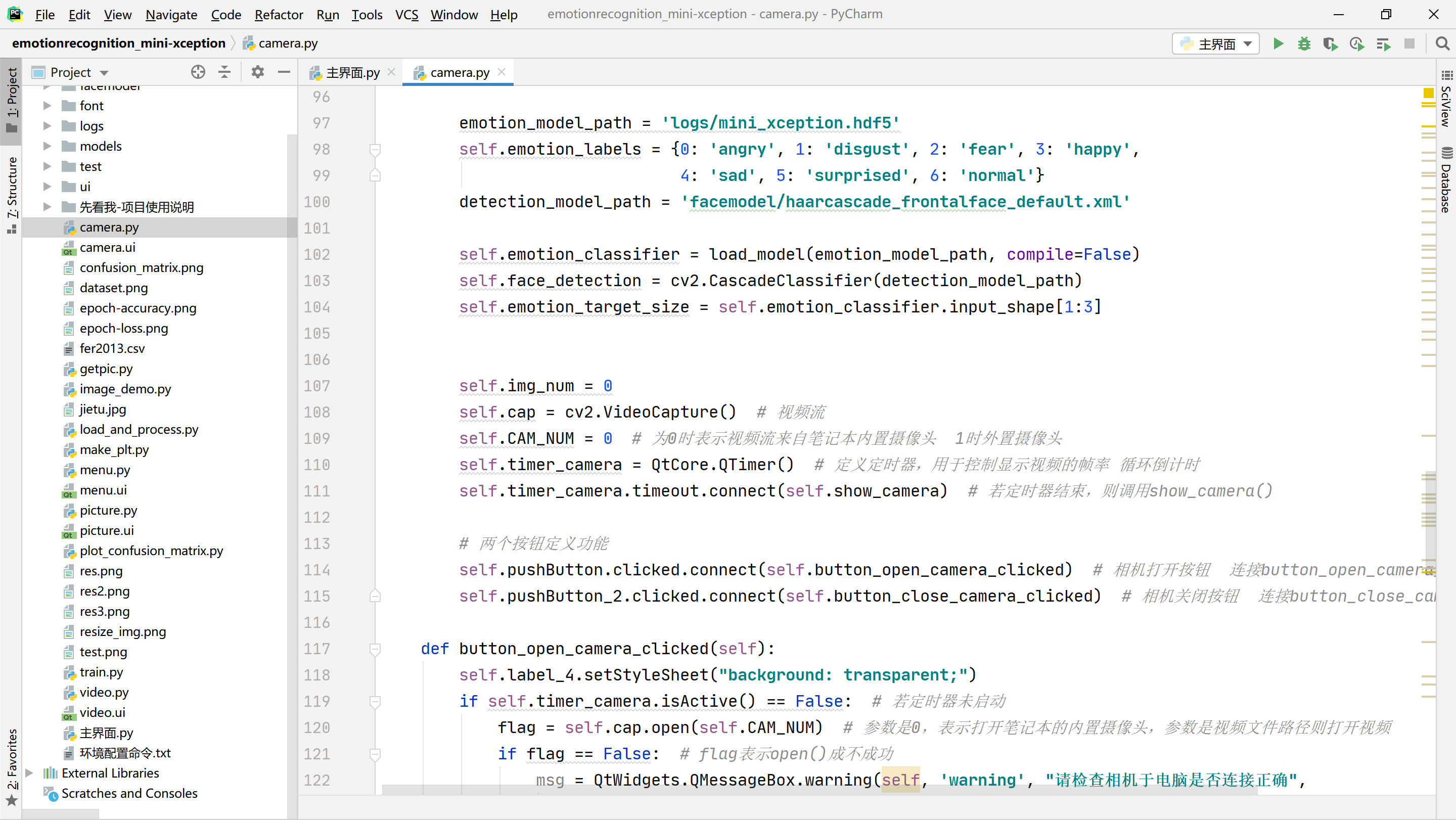

片段 3：PyQt5 信号槽与高 DPI 适配（camera.py / 主界面.py）

# 高 DPI 支持与按钮事件绑定
from PyQt5 import QtCore, QtWidgets

class Ui_MainWindow(object):
    def setupUi(self, MainWindow):
        QtCore.QCoreApplication.setAttribute(QtCore.Qt.AA_EnableHighDpiScaling)  # 防止缩放模糊
        self.pushButton = QtWidgets.QPushButton(MainWindow)
        self.pushButton.setText("打开摄像头")
        self.pushButton_2 = QtWidgets.QPushButton(MainWindow)
        self.pushButton_2.setText("关闭摄像头")

        # 信号-槽绑定（避免主界面卡顿，建议在槽内使用线程/定时器）
        self.pushButton.clicked.connect(self.open_camera)    # 打开摄像头
        self.pushButton_2.clicked.connect(self.close_camera) # 关闭摄像头

    def open_camera(self):
        pass  # 此处填入摄像头读取逻辑（cv2.VideoCapture）

    def close_camera(self):
        pass  # 释放资源、更新 UI 状态

模型与算法要点

• Mini‑Xception 核心：利用 SeparableConv2D 深度可分离卷积，减少参数与计算量；结合 BatchNormalization 与轻量化堆叠，适合实时场景
• 输入：48×48×1 灰度，降低通道与分辨率维度的计算成本
• 数据增强：轻度扰动提升泛化能力，配合 EarlyStopping 避免过拟合
• 指标监控：在验证集上保存最优模型，日志记录于 logs/*.log，方便画训练曲线与复现

常见问题与优化建议

• 版本兼容（重要）：
  • 源码注释推荐：Keras 2.2.4 + TensorFlow 1.13.1 + scikit-learn 0.21.2 + opencv-python 4.10.25 + matplotlib 3.2.1
  • 若使用 TF 2.x：需把 fit_generator 改为 fit，并确认 load_model(..., compile=False) 的行为一致
• 资源路径：
  • 模型权重默认保存在 logs/mini_xception.hdf5；推理脚本需指向正确路径
  • Haar 检测器位于 facemodel/haarcascade_frontalface_default.xml，注意相对路径与工作目录
• UI 卡顿：
  • 摄像头/视频推理建议放入子线程或使用 QTimer 周期拉取，避免阻塞主线程
• 精度提升：
  • 尝试更强的人脸检测器（Dlib/RetinaFace），或对齐与裁剪的人脸预处理
  • 增加数据增强强度与类别均衡，或在 ReduceLROnPlateau 调整 factor/patience
• 部署与兼容：
  • Windows 下注意高 DPI 适配与 qrc 资源打包
  • 需要 GPU 加速时安装合适 CUDA/cuDNN 版本，或在 CPU 环境降低分辨率与 batch size

适配与扩展建议

• 替换模型：可将 mini_XCEPTION 替换为轻量化 MobileNetV2 或更深层 ResNet，保持输入与预处理一致
• 多场景入口：
  • 摄像头：实时表情叠加与统计
  • 视频文件：批处理输出结果视频
  • 图片集：批量预测并生成报告（CSV/Excel）
• 可视化：
  • 增加训练曲线面板与混淆矩阵展示到 PyQt5 界面
  • 导出推理帧的热力图（Grad-CAM）用于可解释性展示

项目获取方式

由于篇幅限制，文中只展示了可复现/可运行的框架代码。如果你需要完整源码、训练好的模型权重、以及配套的万字报告与运行演示资料，请点击下方链接获取。

项目代码获取链接：https://my.feishu.cn/wiki/MwLLwvUbaibXcykDDxCccvCFn31?from=from_copylink
