视频信号处理板设计原理图:2-基于6U VPX的双TMS320C6678+Xilinx FPGA K7 XC7K420T的图像信号处理板
·
综合图像处理硬件平台包括图像信号处理板2块,视频处理板1块,主控板1块,电源板1块,VPX背板1块。
一、板卡概述

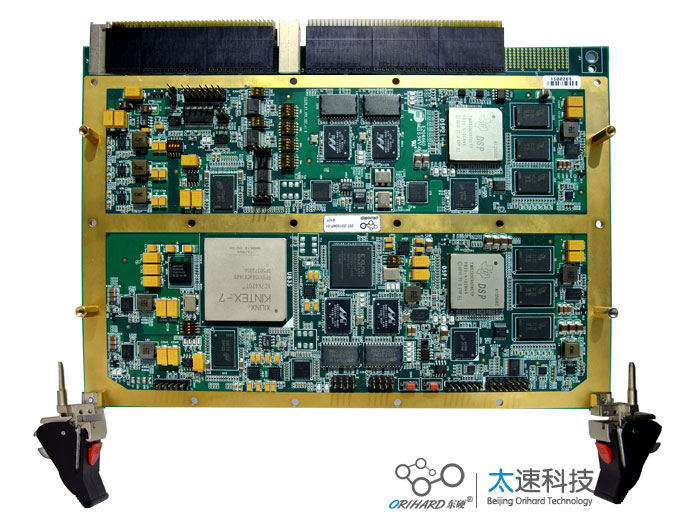

图像信号处理板包括2片TI 多核DSP处理器-TMS320C6678,1片Xilinx FPGA XC7K420T-1FFG1156,1片Xilinx FPGA XC3S200AN。实现四路千兆以太网输出,两路422输出。通过FPGA的GTX ,LVDS实现高速背板互联。采用6u VPX架构。芯片满足工业级要求,板卡满足抗震要求。
视频信号处理板卡负载对视频信号进行处理,返回或输出。板卡采用双 TI 8核DSP处理器 TMSC6678,Xilinx的 K7-XC7K420T处理器 ,Xilinx 的Spartans XC3S200AN处理器,TI的MSP430处理器。其中CFPGA负责管理板卡的上电时序,时钟配置,系统及模块复位等,MCU负责检测板卡的温度、电源。

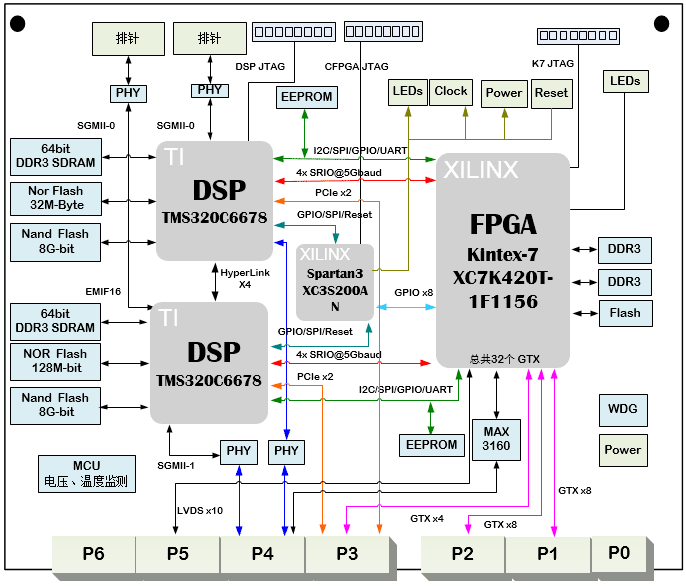

三、接口互联设计
- 两片6678通过 Hyperlink x4 @3.125Gbps /per Lane 互联。
- 每片6678的SGMII-0通过PHY芯片,连接至排针。
- 每片6678的SGMII-1通过PHY芯片,连接到VPX-P4。
- 每片6678的PCIe x2 连接至VPX-P3。
- 每片6678和K7通过 SRIO x4 @ 3.125G bps /per Lnae互联。
- 每片6678和K7实现GPIO,SPI,I2C,UART互联。
- 每片6678 和CFPGA 实现GPIO,SPI互联。
- K7和CFPGA实现GPIO互联。
- K7的 GTX x20 分别连接至 VPX的P1,P2,P3接口
- K7的LVDS x10 连接至VPX-P5。
- K7 输出两组422信号连接至VPX-P4。4
四、软件代码
- DDR3读写测试测试
- NorFlash软件读写测试
- NandFlash软件读写测试
- Eeprom读写测试
- 千兆以太网测试,支持UDP传输协议
- HyperLink互联测试
- NorFlash 程序加载测试
- K7 DDR3软件读写测试
- K7 BPI 程序加载测试
- K7 SPI NorFlash 读写测试
- DSPA/B和K7 I2C 互联测试
- DSPA/B和K7 SPI 互联测试
- DSPA/B和K7 GPIO 互联测试
- DSPA/B和K7 UART 互联测试
- DSPA/B和K7 SRIO 互联测试
五、物理特性:
尺寸:6U VPX板卡,大小为160X233.35mm。
工作温度:0℃~ +55℃ ,支持工业级 -40℃~ +85℃
工作湿度:10%~80%

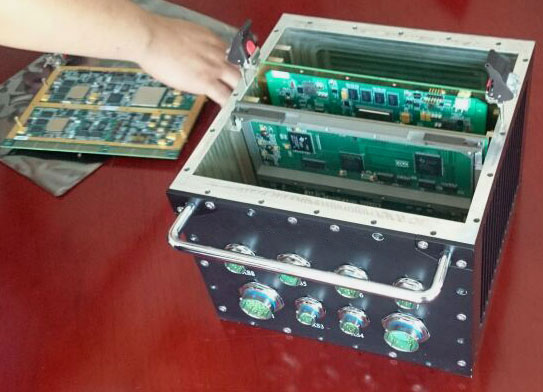

六、系统搭建:


|
