光伏离网并网逆变器设计方案TMS320F28335数字控制学习资料SPWM

在光伏领域，逆变器的设计至关重要，它承担着将光伏电池产生的直流电转换为交流电的关键任务，无论是离网应用还是并网运行。今天咱们就来聊聊基于TMS320F28335的光伏离网并网逆变器设计方案，顺便深入学习下相关的数字控制技术以及SPWM（正弦脉宽调制）。

TMS320F28335：强大的“数字大脑”

TMS320F28335是一款德州仪器推出的高性能32位浮点数字信号处理器（DSP） ，它简直就是逆变器数字控制的理想之选。为啥这么说呢？它具备高达150MHz的运行速度，这意味着可以快速处理复杂的控制算法，对逆变器的实时控制极为关键。比如说在快速跟踪光伏电池的最大功率点（MPPT）时，能迅速根据外界环境变化调整逆变器的工作状态。

初始化代码示例

#include "DSP28x_Project.h"

void InitSysCtrl(void)
{
    EALLOW;
    SysCtrlRegs.PLLCR = 0x000F; // 设置PLL倍频器
    SysCtrlRegs.HISPCP.all = 0x0001; // HSPCLK = SYSCLKOUT/2
    SysCtrlRegs.LOSPCP.all = 0x0002; // LSPCLK = SYSCLKOUT/4
    EDIS;
}

在这段代码里，我们通过设置PLLCR寄存器来配置PLL倍频器，从而调整系统时钟频率。HISPCP和LOSPCP则分别用来分频高速和低速外设时钟，确保各个模块都能在合适的时钟频率下稳定工作。这是整个系统正常运行的基础，就如同给DSP规划好了“工作节奏”。

数字控制策略

逆变器的数字控制涉及到多个方面，像是电压电流控制、MPPT算法等。以电压外环和电流内环的双闭环控制为例，这是一种经典的控制策略。电压外环负责稳定输出电压，电流内环则快速响应负载变化，保证输出电流的稳定性和动态性能。

双闭环控制代码片段

float voltage_ref = 220.0; // 设定的输出电压参考值
float current_ref;

// 电压外环PI控制器
float voltage_error = voltage_ref - measured_voltage;
static float voltage_integral = 0;
voltage_integral += voltage_error * dt;
current_ref = kp_voltage * voltage_error + ki_voltage * voltage_integral;

// 电流内环PI控制器
float current_error = current_ref - measured_current;
static float current_integral = 0;
current_integral += current_error * dt;
float duty_cycle = kp_current * current_error + ki_current * current_integral;

这里先设定了输出电压参考值voltageref ，通过计算电压误差voltageerror ，利用PI控制器不断调整积分项voltageintegral ，从而得到电流参考值currentref 。接着在电流内环，同样通过PI控制器根据电流误差currenterror 计算出最终的占空比dutycycle ，用来控制逆变器的功率开关管。这种双闭环控制就像是给逆变器安装了两个“智能调节器”，一个宏观把控电压，一个微观调节电流。

SPWM：调制出“正弦交流电”的魔法

SPWM技术是逆变器实现交流电转换的核心。简单来说，它通过对正弦波进行脉宽调制，把直流电压转换为模拟正弦波的交流电压。我们可以利用TMS320F28335的事件管理器（EV）模块来生成SPWM波。

SPWM生成代码示例

#include "DSP28x_Project.h"

void InitEPwm1(void)
{
    EALLOW;
    SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 0; // 停止时基计数器同步
    EPwm1Regs.TBCTL.bit.CTRMODE = 0x0002; // 连续增减计数模式
    EPwm1Regs.TBCTL.bit.PHSEN = 0x0001; // 使能相位加载
    EPwm1Regs.TBCTL.bit.SYNCOSEL = 0x0004; // 同步信号选择
    EPwm1Regs.TBPRD = 1000; // 设置时基周期
    EPwm1Regs.CMPA.half.CMPA = 500; // 初始比较值A
    EPwm1Regs.AQCTLA.bit.ZRO = 0x0006; // 当计数器为0时，高电平输出
    EPwm1Regs.AQCTLA.bit.CAU = 0x0006; // 当计数器向上溢出时，低电平输出
    SysCtrlRegs.PCLKCR0.bit.TBCLKSYNC = 1; // 启动时基计数器同步
    EDIS;
}

在这段代码中，我们初始化了EPwm1模块。通过设置TBCTL寄存器，确定了计数器的工作模式为连续增减计数，这对于生成SPWM波很关键。TBPRD设置了时基周期，而CMPA则是比较值，通过不断改变CMPA的值，就能改变输出PWM波的占空比，进而模拟出正弦波。AQCTLA寄存器则定义了在计数器不同状态下的输出动作，确保PWM波能按照我们期望的方式输出。

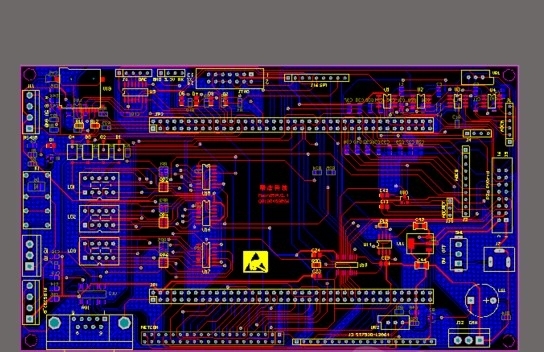

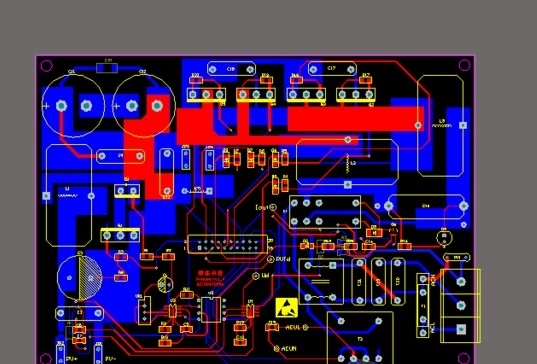

光伏离网并网逆变器设计方案TMS320F28335数字控制学习资料SPWM

基于TMS320F28335的光伏离网并网逆变器设计融合了强大的硬件平台、精妙的数字控制策略以及神奇的SPWM技术。当然，实际的设计过程中还会涉及到更多的细节和优化，希望这篇博文能给大家在相关领域的学习和研究中带来一些启发。
