ESP32-S3 GPIO 点灯

ESP32 S3 入门篇之《GPIO 点灯》，单色发光 LED，通常称为 LED，阳极到负极支持大于 0.6V 可导通，压差增大才会发光。三色发光LED，通常被称为RGB LED，是一种非常有趣的电子元件。它将红色（R）、绿色（G）、蓝色（B）三种颜色的发光芯片封装在同一个灯珠里，通过混合不同强度的三色光，可以模拟出几乎任何你想要的颜色，包括白色。

点击 牛瘪汤 主页可以了解更多。

---

---

开发环境

软件开发环境 Arduino IDE。
开发板选择 : ESP32 Arduino。
开发板库：Adafruit_NeoPixel。
板载 IO 控制 LED dengRGB 灯珠，灯珠采用8串联模式，8 数据，可以实现控制8颗灯珠。

1. GPIO 点灯

ESP32-S3 的 GPIO3 连接 LED 灯珠，外部有上拉电阻。LED 阳极接电源（通过上拉电阻），阴极接 GPIO3。当 GPIO3 为高电平时，LED 两端无压差，灯熄灭；当 GPIO3 为低电平时，电流经上拉电阻流向 GPIO3，灯点亮。

const int ledPin = 3; // 定义GPIO3为LED控制引脚

void setup() {
  pinMode(ledPin, INPUT); // 初始设置为输入模式（高阻态）
  digitalWrite(ledPin, HIGH); // 输出高电平，LED熄灭
}

void loop() {
  // 每秒切换LED状态
  digitalWrite(ledPin, LOW); // LED亮
  delay(500);
  digitalWrite(ledPin, HIGH); // LED灭
  delay(500);
}

输入模式与输出电平：ESP32 的 GPIO 在输入模式下仍可通过 digitalWrite 设置内部上拉/下拉电阻。此处设置为输入并输出高电平，实际为高阻态，依赖外部上拉维持高电平。
电平逻辑：HIGH 时 GPIO3 电压接近电源电压，LED 无电流；LOW 时 GPIO3 接地，电流形成回路。

2. GPIO 呼吸灯

ESP32-S3 的 GPIO3 连接 LED 灯珠，外部有上拉电阻。呼吸灯与 GPIO 亮灭灯实现逻辑大有不同。呼吸灯需要用到 PWM 模拟（脉冲宽度调制）控制LED亮度，通过改变占空比模拟呼吸效果。

PWM频率：5000Hz适合LED控制，过高可能超出LED响应能力
分辨率：8位提供256级亮度调节，12位可达4096级但视觉差异不明显
占空比计算：实际电压 = (占空比值/255) × 供电电压

LED限流电阻计算：R = (Vcc - VLed) / ILed
上拉电阻典型值：10KΩ（当GPIO内部无上拉时）。

const int ledPin = 3;
const int freq = 5000;      // PWM频率
const int channel = 0;      // PWM通道
const int resolution = 8;   // 8位分辨率（0-255）

void setup() {
  ledcSetup(channel, freq, resolution);
  ledcAttachPin(ledPin, channel);
}

void loop() {
  // 渐亮效果
  for (int dutyCycle = 0; dutyCycle <= 255; dutyCycle++) {
    ledcWrite(channel, dutyCycle);
    delay(10);
  }

  // 渐暗效果
  for (int dutyCycle = 255; dutyCycle >= 0; dutyCycle--) {
    ledcWrite(channel, dutyCycle);
    delay(10);
  }
}

3. GPIO 跑马灯

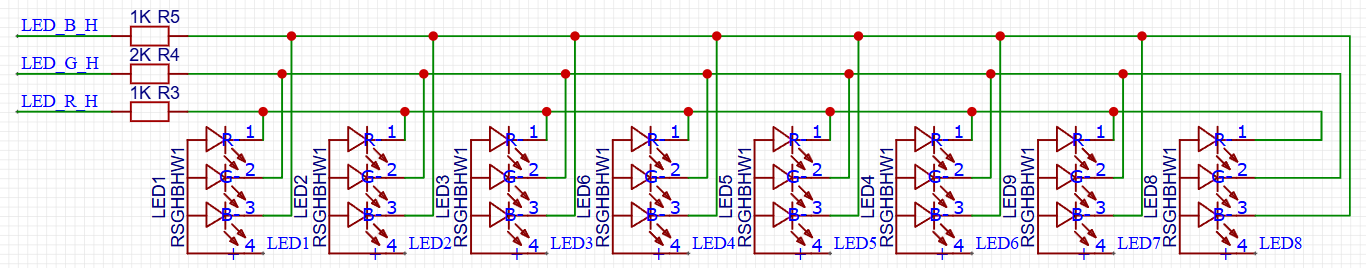

串联 8 颗 RGB 灯珠，单颗 RGB LED 共用阳极，阳极分别与GPIO2-9；负极 R、G、B 并联8颗 LED。RGB三色交替闪烁。

• 阳极控制
  8颗LED的阳极分别独立连接至Arduino的GPIO2~GPIO9，每个GPIO控制一颗LED的阳极通断。
• 阴极控制
  所有LED的红色阴极并联后串联限流电阻，接至PWM引脚GPIO10；绿色阴极并联接GPIO11，蓝色阴极并联接GPIO12。PWM引脚通过调节占空比控制颜色亮度。

限流电阻计算
RGB LED的限流电阻需根据LED正向压降（如红色2V，绿/蓝3V）和Arduino PWM引脚输出电流（通常20mA）计算：

红色阴极电阻：$$R=\frac{V_{cc}-V_{f_{r}ed}}{I}=\frac{5V-2V}{0.02A}=150\Omega$$
绿/蓝阴极电阻：$$R=\frac{5V-3V}{0.02A}=100\Omega$$

const int LED_PINS[] = {2, 3, 4, 5, 6, 7, 8, 9}; // 阳极引脚
const int RED_PIN = 10;  // 红色阴极PWM
const int GREEN_PIN = 11; // 绿色阴极PWM
const int BLUE_PIN = 12;  // 蓝色阴极PWM

void setup() {
  for (int i = 0; i < 8; i++) {
    pinMode(LED_PINS[i], OUTPUT);
    digitalWrite(LED_PINS[i], LOW); // 初始关闭阳极
  }
  pinMode(RED_PIN, OUTPUT);
  pinMode(GREEN_PIN, OUTPUT);
  pinMode(BLUE_PIN, OUTPUT);
}

void setLED(int ledIndex, int r, int g, int b) {
  digitalWrite(LED_PINS[ledIndex], HIGH); // 开启指定阳极
  analogWrite(RED_PIN, 255 - r); // 共阳需反向PWM
  analogWrite(GREEN_PIN, 255 - g);
  analogWrite(BLUE_PIN, 255 - b);
  delay(10); // 短暂点亮
  digitalWrite(LED_PINS[ledIndex], LOW); // 关闭阳极
}

void loop() {
  for (int i = 0; i < 8; i++) {
    setLED(i, 255, 0, 0); // 红色
    delay(100);
    setLED(i, 0, 255, 0); // 绿色
    delay(100);
    setLED(i, 0, 0, 255); // 蓝色
    delay(100);
  }
}

共阳逻辑：PWM输出需反向（255 - value），因阴极电压越低亮度越高。
动态显示：快速轮询点亮LED可实现静态显示效果，类似矩阵扫描。
电流限制：确保并联LED总电流不超过 ESP32 S3 引脚最大驱动能力（单个PWM引脚约40mA）。

4. GPIO 流水灯

• 硬件原理图
  8颗共阳RGB LED的阳极分别连接到Arduino的GPIO2-GPIO9，红色阴极并联后通过限流电阻连接到GPIO10（PWM），绿色阴极连接到GPIO11（PWM），蓝色阴极连接到GPIO12（PWM）。需确保限流电阻阻值合适（通常220Ω-1kΩ）。

• 彩虹效果实现原理
  彩虹效果通过循环改变HSV色彩空间的H（色调）值实现，同时固定S（饱和度）和V（亮度）为最大值。HSV需转换为RGB值后输出到PWM引脚。颜色交替变化，类似彩虹流水灯。

const int redPin = 10;    // 红色阴极PWM引脚
const int greenPin = 11;  // 绿色阴极PWM引脚
const int bluePin = 12;   // 蓝色阴极PWM引脚
const int ledPins[] = {2,3,4,5,6,7,8,9}; // 阳极控制引脚

// HSV转RGB函数
void hsvToRgb(float h, float s, float v, int& r, int& g, int& b) {
  int i = int(h * 6);
  float f = h * 6 - i;
  float p = v * (1 - s);
  float q = v * (1 - f * s);
  float t = v * (1 - (1 - f) * s);

  switch(i % 6){
    case 0: r = v*255; g = t*255; b = p*255; break;
    case 1: r = q*255; g = v*255; b = p*255; break;
    case 2: r = p*255; g = v*255; b = t*255; break;
    case 3: r = p*255; g = q*255; b = v*255; break;
    case 4: r = t*255; g = p*255; b = v*255; break;
    case 5: r = v*255; g = p*255; b = q*255; break;
  }
}

void setup() {
  for(int i=0; i<8; i++){
    pinMode(ledPins[i], OUTPUT);
    digitalWrite(ledPins[i], HIGH); // 共阳LED初始点亮
  }
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  static float hue = 0; // 色调值0-1.0

  // 计算当前RGB值
  int r, g, b;
  hsvToRgb(hue, 1.0, 1.0, r, g, b);

  // 输出到PWM引脚（共阳LED需反向输出）
  analogWrite(redPin, 255 - r);
  analogWrite(greenPin, 255 - g);
  analogWrite(bluePin, 255 - b);

  // 更新色调值
  hue += 0.001;
  if(hue >= 1.0) hue = 0;

  delay(10);
}

共阳LED需将阳极设为高电平才能工作，因此初始化时将GPIO2-GPIO9设为HIGH。PWM输出时需注意共阳LED是阴极控制，因此实际输出值为255减去计算得到的RGB值。

彩虹效果通过循环递增HSV的H值实现，每次增加0.001（可调整此值改变变化速度）。延时10ms可控制色彩变化平滑度。
