一、⚡️ 电容器组、SVG与SSC 核心区别对比

---

1、📌 核心对比总表

对比维度	电容器组	SVG（静止无功发生器）	SSC（超级电容静止同步调相机）
技术本质	无源无功补偿设备，通过投切电容器组提供容性无功	基于全控型电力电子变流器（IGBT/MMC）的电压源型逆变器	构网型同步电压源，结合超级电容储能，模拟同步电机特性
储能特性	无储能，仅通过电容容值提供固定容性无功	仅配置小容量直流电容（维持电压、滤波），无有功能量存储	配置大容量超级电容，可短时存储/释放有功能量
无功调节方式	分级投切，离散调节（仅容性无功）	连续调节，可输出容性/感性双向无功	连续调节，可输出容性/感性双向无功
控制模式	无连续控制，仅通过断路器投切	电网跟随型控制（PQ/V），依赖电网电压相位	电网构网型控制（VSG），可独立建立电压
响应速度	秒级（投切动作时间长）	毫秒级（≤5ms），跟踪负荷波动	百毫秒级，持续支撑能力强
有功支撑能力	无	无	可通过超级电容释放短时有功，参与频率暂态调节
惯量/短路比支撑	无	无	可模拟同步电机惯量，显著提升系统短路比
谐波治理能力	无，甚至可能放大谐波	可主动抑制谐波，具备滤波功能	谐波治理能力较弱，侧重系统稳定
开关选型要求	需SF6断路器，避免电弧重燃引发过电压	真空开关即可满足，软启动+IGBT闭锁降低开断要求	真空开关即可满足，构网控制下故障电流可控
典型应用场景	配电网静态无功补偿、负荷稳定场景	工业负荷波动、新能源电站、配电网动态无功优化	新能源大基地、弱电网区域、特高压交直流混联电网
成本与运维	成本最低，运维简单，寿命长	成本中等，模块化设计，运维难度较低	成本最高，超级电容寿命管理复杂，运维难度大

---

2、🔍 详细技术差异解析

2.1 无功调节逻辑

• 电容器组：通过投切不同组数的电容器，实现容性无功的分级补偿，无法连续调节，也不能提供感性无功，仅能应对静态无功需求。
• SVG：通过PWM调节变流器交流侧电压的幅值与相位，与电网形成相位差，连续输出容性/感性无功，可精准跟踪毫秒级负荷波动。
• SSC：在SVG无功调节基础上，结合超级电容储能与构网控制，不仅能连续调节无功，还可模拟同步电机的惯量特性，在电网频率波动时释放/吸收有功，支撑系统稳定。

2.2 电网交互特性

• 电容器组：被动补偿，对电网电压波动敏感，投切时易引发过电压，无法改善系统短路比或提供惯量。
• SVG：主动调节无功，可快速平抑电压波动、抑制谐波，但依赖电网电压相位，无法独立构网，不具备有功支撑能力。
• SSC：可脱离电网独立建立电压（构网能力），显著提升弱电网的短路比与稳定性，同时兼顾无功调节与有功惯量响应，是新型电力系统的核心稳定装备。

2.3 故障与保护特性

• 电容器组：投切时电弧重燃风险高，需选用SF6断路器，否则易造成断路器损坏或系统过电压。
• SVG：软启动设计（启动电阻限流）+ IGBT快速闭锁，故障跳闸时几乎无电流输出，真空开关即可可靠开断，无特殊开关要求。
• SSC：继承SVG的软启动与闭锁特性，同时超级电容可缓冲故障冲击，故障电流可控，真空开关即可满足开断需求。

---

2.4 适用场景总结

• 电容器组：适合负荷稳定、对无功精度要求不高的场景，是成本最低的基础无功补偿方案。
• SVG：适合负荷波动大、需要动态无功调节和谐波治理的场景（如工业电弧炉、新能源电站），兼顾经济性与响应速度。
• SSC：适合弱电网、新能源大基地等系统稳定薄弱的场景，是解决高比例新能源并网下系统惯量不足、短路比降低的核心装备。

三者并非替代关系，而是分层互补：电容器组负责基础静态补偿，SVG负责精细动态无功调节，SSC负责系统级稳定支撑。

---

二、📋 SVG一次并网组件核心电气设备简介

这些设备是 静止无功发生器（SVG） 与电网连接的核心一次电气单元，主要负责功率传输、电气隔离、保护、测量及启动控制，以下是各设备的核心作用：

---

1、🔌 变压器与开关类

1.1 组合式变压器

• 定义：将变压器、高压开关、低压配电集成一体，实现电网电压（如10kV）与SVG装置的电压匹配及电气隔离。

1.2 进线隔离开关

• 定义：检修时将SVG与电网物理隔离，形成可见断口，保障人员安全，无分断负荷电流能力。

1.3 启动开关

• 定义：控制SVG投切，配合启动回路实现平滑并网，避免大电流冲击。

2、⚡ 启动与限流类

2.1 启动电阻

• 定义：并网启动时串联限流，保护功率器件，装置稳定后被旁路切除。

2.2 10kV启动装置

• 定义：集成启动开关、电阻的成套设备，专门用于10kV等级SVG的软启动。
•

---

2.3 电抗器（干式空心/铁心/油浸式）：

• 定义：电抗器（Reactor） 是一种基于电感电磁感应原理的电力设备，本质为线性或非线性电感元件，通过在电路中串联/并联接入，利用其感抗:
  $$\boxed{X_L=2\pi fL}$$，(f)为电源频率，(L)为电感值对电流变化的阻碍效应，实现限制短路电流、抑制谐波、滤波、无功补偿、平滑功率传输等功能。

• 核心作用：滤波、限流、抑制谐波、辅助无功补偿。

• 差异：空心型线性度好、无饱和；铁心型损耗低、体积小；油浸型散热优、容量大。

• 📌 电抗器的定义与核心作用

---

🧩 常见类型与特性

类型	结构特点	核心优势	典型应用场景
干式空心电抗器	无铁心结构，绕组为铝/铜导线绕制，空气为绝缘介质	线性度好、无磁饱和、谐波抑制能力强、维护简单	SVG连接电抗器、滤波电抗器、限流电抗器
干式铁心电抗器	带硅钢片铁心，绕组绕制于铁心柱上，环氧树脂浇注绝缘	损耗低、体积小、电感值稳定、成本较低	低压滤波、无功补偿支路
油浸式电抗器	铁心+绕组浸于绝缘油中，依靠油冷却与绝缘	散热性能优、容量大、绝缘强度高	高压大容量输电系统、变电站限流

⚡️ 在SVG/电容器组/SSC中的关键作用

1. SVG场景：
   • 作为连接电抗器串联于SVG阀组与电网之间，限制阀组输出的高频谐波电流，平滑并网电流，同时实现SVG与电网间的无功功率交换。
   • 启动阶段配合启动电阻，进一步限制充电涌流，保护IGBT等功率器件。
2. 电容器组场景：
   • 串联于电容器支路，抑制特定次谐波（如3次、5次），避免电容器与系统阻抗发生谐振，防止谐波放大损坏设备。
3. SSC场景：
   • 功能与SVG类似，作为连接电抗器实现功率传输与滤波，同时利用其限流特性缓冲超级电容充放电带来的电流冲击，提升系统故障穿越能力。

💡 补充说明

电抗器与电容器、电阻器共同构成电力系统的三大无源元件，在无功补偿、谐波治理、故障限流等领域不可或缺。在SVG/SSC等电力电子装置中，电抗器是保障并网电能质量、保护核心功率器件的关键组件。

---

3、🛡️ 核心功率与保护类

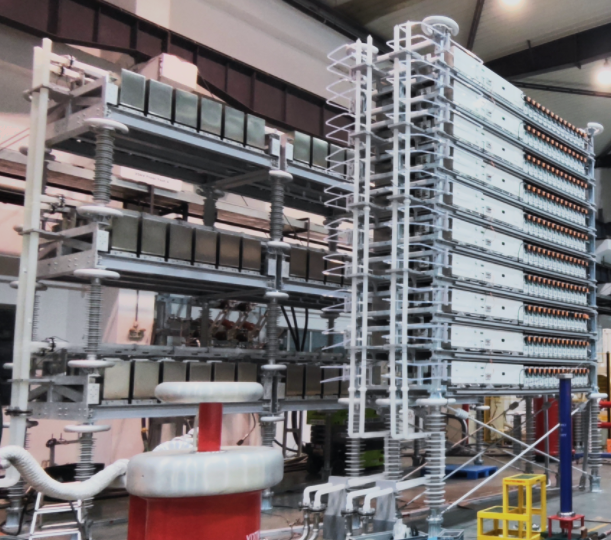

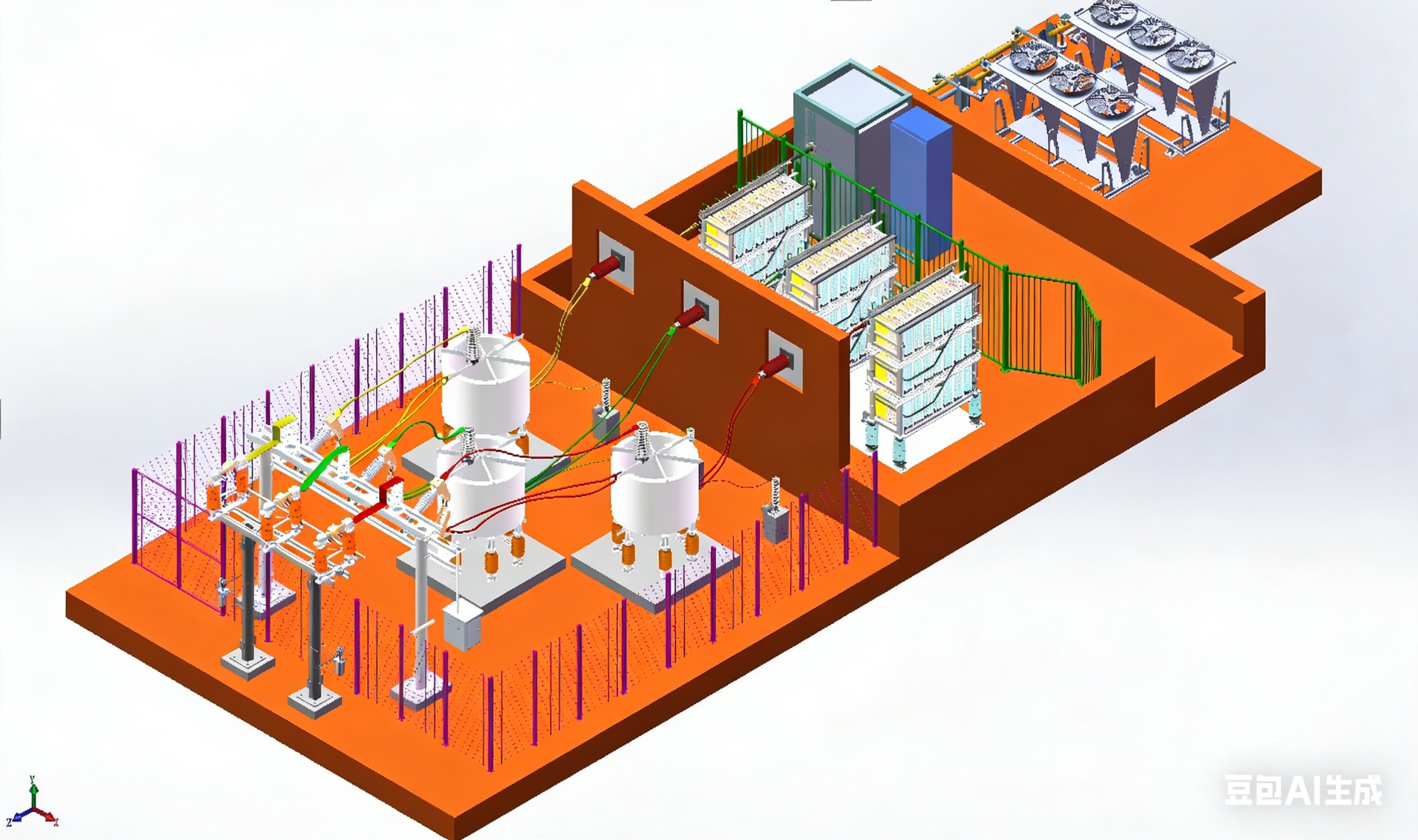

3.1 SVG阀塔

• 定义：SVG的核心功率单元，由IGBT等器件组成，通过高频PWM控制实现快速动态无功调节。
•
•

3.2 避雷器

• 泄放雷电/操作过电压，保护设备绝缘免受浪涌损坏。

3.3 中性点电缆

• 连接SVG中性点与地/中性母线，维持三相不平衡工况下的电位稳定。

4、测量与传感类

4.1 霍尔传感器（SVG/启动回路专用霍尔电流传感器）

• 定义：高精度测量交/直流电流/电压，为控制保护系统提供实时信号。

4.1.1 启动用霍尔电流传感器参数

• 供电方式：±24V 双电源供电
• 测量精度：0.5%（满足工业级测量与保护精度要求）
• 响应速度：1μs（极快响应，可精准捕捉暂态冲击电流）
• 带宽范围：DC~100kHz（支持直流、交流、高频脉冲电流测量）
• 配置数量：2~3件/回路（冗余设计或多支路检测）

---

4.1.2 型号差异化参数与选型逻辑

型号	变比	孔径(mm)	适配一次电流	对应10kV电缆规格	核心适配场景
JCC26I-5B-DX	500A/100mA	60	≤500A	1.5~6M	小容量启动单元，适配细母线/小截面电缆
JCC26I-1Q-DX	1000A/200mA	60	≤1000A	7~10M	中等容量启动单元，适配中等截面母线
JCC28I-1Q-DX	1000A/200mA	120	≤1000A	11~12M	中等容量启动单元，适配粗母排/大截面电缆
JCC28I-2Q-DX	2000A/400mA	120	≤2000A	13~20M	大容量启动单元，适配大功率SVG的大电流+粗母排

---

4.1.3 技术特点与应用价值

1. 启动回路适配性
   1μs 级响应时间 + DC~100kHz 带宽，可精准捕捉SVG启动时的暂态冲击电流，为启动电阻投切、保护闭锁提供毫秒级快速信号，避免启动过流损坏设备。
2. 安装灵活性
   提供60mm/120mm两种孔径，适配不同粗细的母排/电缆，采用开环/半开环结构，无需断开母线即可完成安装，适合户内开关柜改造场景。
3. 精度与可靠性
   0.5%测量精度可同时满足电流监测与保护逻辑判断双重需求，宽温设计保障户外/户内恶劣环境下稳定工作。
4. 功率单元匹配
   按10kV电缆长度/截面划分选型，精准匹配不同功率单元的启动回路阻抗与电流水平，避免过量程或精度不足问题。

---

4.1.4 闭环霍尔电流传感器选型建议

• 小容量SVG单元（≤6M）：优先选 JCC26I-5B-DX（500A，60mm孔径）
• 中等容量SVG单元（7~12M）：
  • 母排/电缆较细：选 JCC26I-1Q-DX（60mm孔径）
  • 母排/电缆较粗：选 JCC28I-1Q-DX（120mm孔径）
• 大容量SVG单元（13~20M）：优先选 JCC28I-2Q-DX（2000A，120mm孔径）

---

4.1 CT（电流互感器）

定义：将一次大电流转换为二次小电流（如5A/1A），用于电流测量、保护与计量。

4.1 PT（电压互感器）

定义：将一次高电压转换为二次低电压（如100V），用于电压测量、保护与计量。

5、🔗 母线与连接类

5.1 穿墙套管

定义：实现带电导体（母线/电缆）穿过墙体/箱体，提供绝缘与机械固定。

5.2 铝排/电缆

定义：功率传输导体，铝排适合柜内短距离大电流连接，电缆用于长距离柔性布线。

6、📋电容器组、SVG与SSC 相关参数总结

6.1 阀组电导率

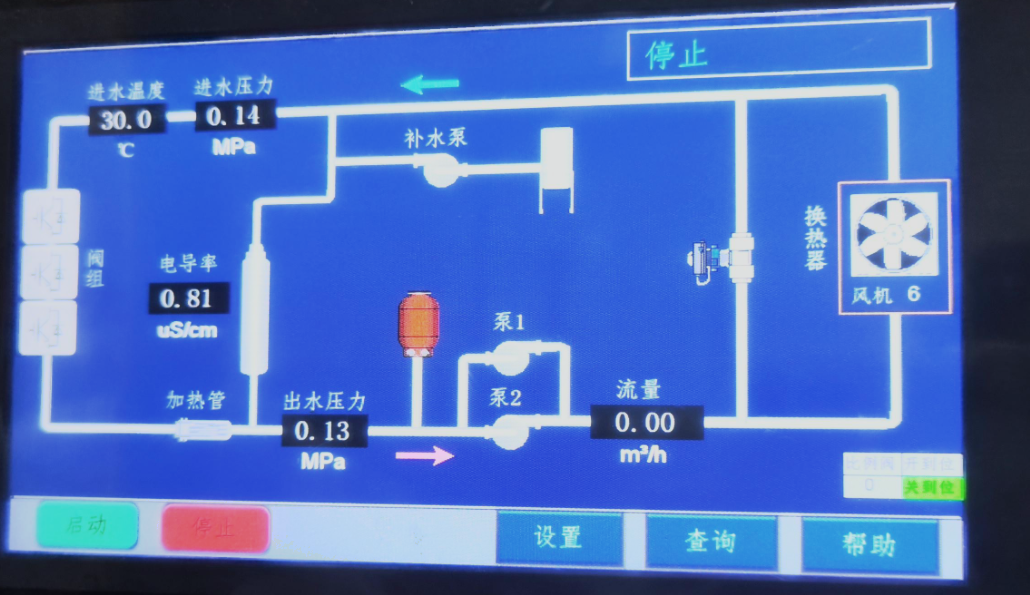

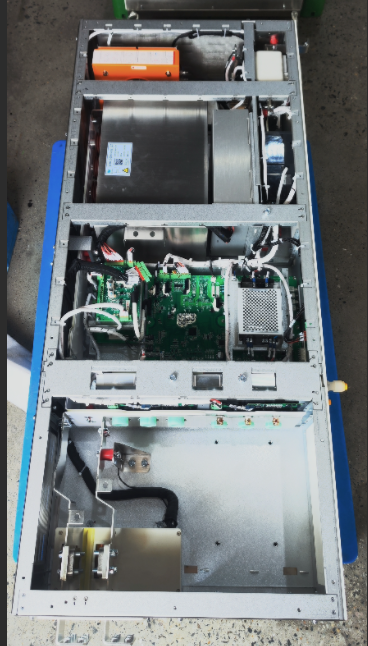

一般小于1，越低越好，一般现场0.2 us / cm,下图为绝缘测试时人为放大的电导率。

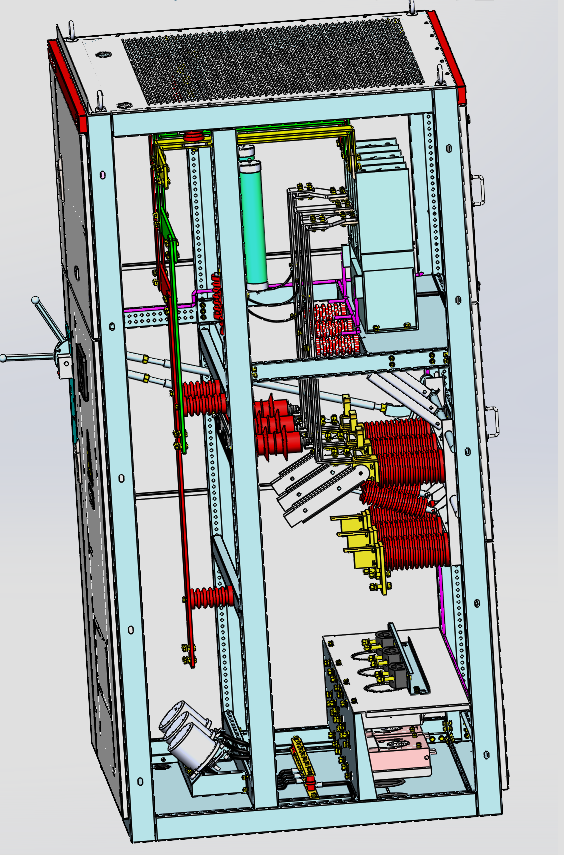

补充：SVG和SSC的区别

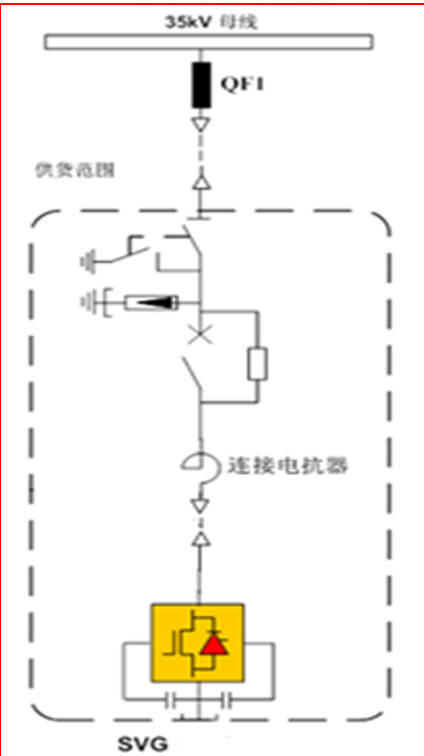

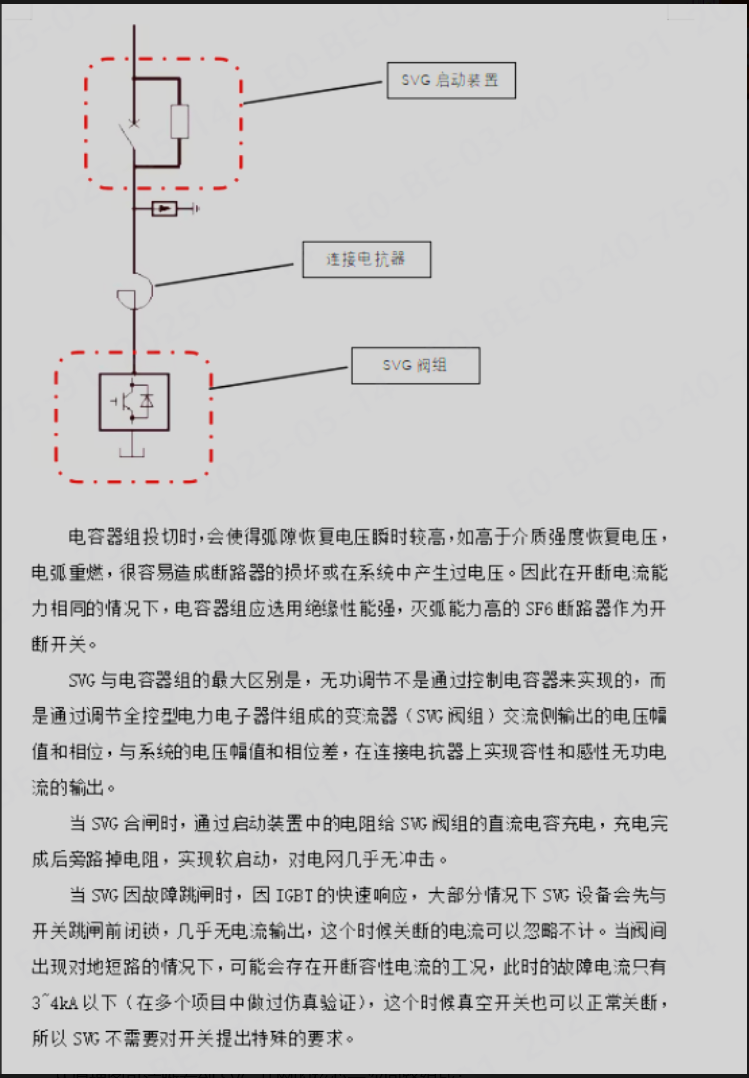

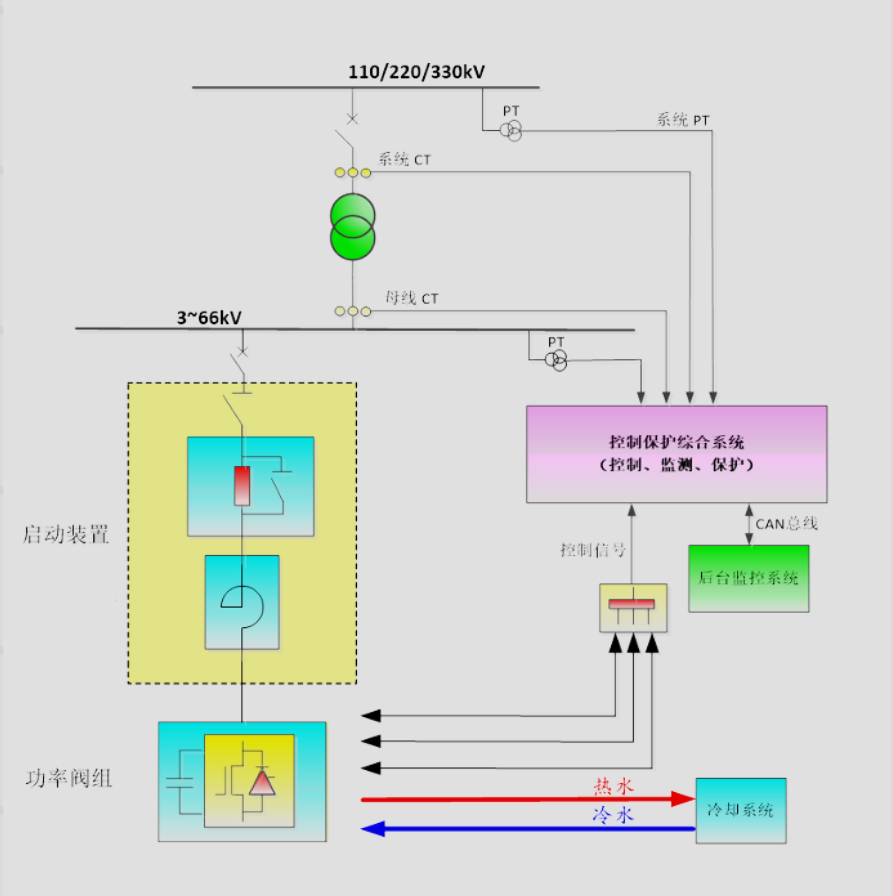

SVG的一次图如下：

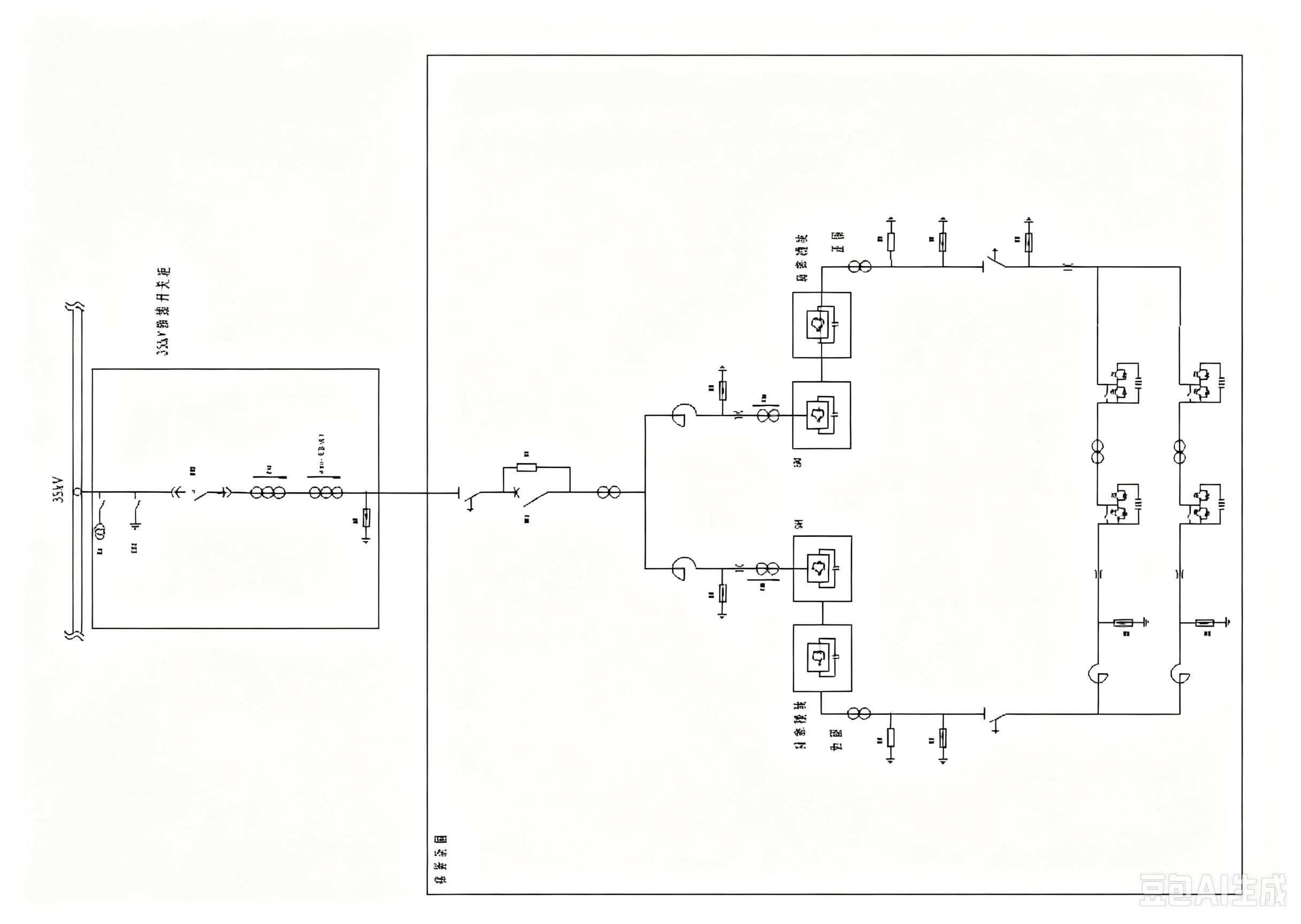

SSC的一次图如下

对比二者的一次图可知，构网型的SSC启动回路前无避雷器，电抗器前也常不装

1. 工作原理不同
   SSC 是主动建压、电压源型设备，自带惯量、故障电压支撑能力，
   系统单相接地、操作过电压时，SSC 主动抬升 / 钳位电压，自身抑制过电压，不需要避雷器泄放；
   超级电容 + DC/DC + 直流侧大容量缓冲，抗过电压能力远强于 SVG。

2. 前置避雷器会破坏构网特性
   避雷器是非线性电阻，电压达到阈值就会对地导通泄流；
   SSC 构网时要主动输出故障电压支撑，前置避雷器会直接把支撑能量对地泄放，构网功能失效，这是最核心禁忌。

3. 最新电网规范明确：构网型 SSC 取消交流侧避雷器
   新能源大基地、储能构网型标准：SSC 交流侧不配置本体避雷器，依靠直流侧 + 控制策略实现过电压抑制。

---
