Flink on Kubernetes部署详细教程


一、概念

  Flink on Kubernetes将Flink的流处理能力与K8s的资源管理能力深度融合，实现“按需分配、自动运维、弹性伸缩”的生产级流处理系统。Flink与K8s的核心对应关系：
1在这里插入图片描述
  Flink官方提供三种K8s部署模式，分别对应不同的业务场景。我们需要根据作业类型、资源需求、运维复杂度选择合适的模式。

  • Session Mode是共享集群模式：先启动一个长期运行的Flink集群（包含JM和一组TM），然后通过Client向集群提交多个作业。所有作业共享集群的资源（Task Slot）。
  • Job Cluster Mode是专属集群模式：为每个作业启动一个独立的Flink集群（JM + 专属TM）。作业完成后，集群自动销毁。
  • Application Mode是云原生最优模式：将应用代码与Flink集群打包成一个Docker镜像 ，直接在K8s上运行。作业的生命周期与集群一致（启动集群→运行作业→销毁集群）。
  • 对比如下：
    1
    回到目录

二、准备工作

参考链接：从0到1搭建Flink on K8s集群

  1. 安装依赖工具
  • Kind：本地K8s集群搭建工具（替代Minikube，启动更快）；
  • Docker：镜像构建与运行工具；
  • kubectl：K8s命令行工具；
  • Flink CLI：Flink命令行客户端（用于提交作业）。
  1. 搭建本地K8s集群

三、在K8s集群上搭建Flink集群

3.1 准备配置文件

1.K8s集群主节点操作

注意：必须是主节点，从节点不行

  • 在K8s集群其中一个主节点上，进入主节点，查看集群状态：kubectl version
    1
    集群状态正常，进入下一步
  • 进入主节点目录，创建文件夹，并创建yaml配置文件：
#创建文件夹
mkdir /home/flink
# 进入文件夹
cd /home/flink
# 创建pv.yaml文件
touch pv.yaml
# 创建flink.yaml文件
touch flink.yaml
  • pv.yaml文件说明：为Flink 集群持久化存储，创建两个Kubernetes 存储资源对象，分别为：PersistentVolume (PV)（名称为 flink-data-pv）和PersistentVolumeClaim (PVC)（名称为 flink-data-pvc）
  • flink.yaml文件说明：一个用于在 Kubernetes 上部署 Flink 集群的完整配置文件，定义了 5 个 Kubernetes 资源：
    • Deployment: flink-jobmanager (Flink JobManager 部署)，负责作业调度和协调
    • Service: flink-jobmanager (JobManager 服务)
    • Deployment: flink-taskmanager (Flink TaskManager 部署)，负责实际的数据处理
    • Service: flink-jobmanager-rest (JobManager REST API 服务)
    • Service: flink-taskmanager-http (TaskManager HTTP 服务)

— 根据实际情况修改下面2个 yaml 文件中 namespace 的值

  • 编辑pv.yaml文件，将下面内容复制到文件中：vi pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
  name: flink-data-pv
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteMany
  hostPath:
    path: "/mnt/data/flink-data"
    type: DirectoryOrCreate
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: flink-data-pvc
  namespace: test               # 添加命名空间,根据实际命名修改
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 10Gi
  volumeName: flink-data-pv

回到目录

  • 编辑flink.yaml文件，将下面内容复制到文件中：vi flink.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: flink-jobmanager
  namespace: test               # 添加命名空间
spec:
  replicas: 1
  selector:
    matchLabels:
      app: flink
      component: jobmanager
  template:
    metadata:
      labels:
        app: flink
        component: jobmanager
    spec:
      securityContext:
        runAsUser: 0
        runAsGroup: 0
        fsGroup: 0
      containers:
      - name: jobmanager
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/apache/flink:1.19.1-java8
        args: ["jobmanager"]
        ports:
        - containerPort: 6123
          name: rpc
        - containerPort: 6124
          name: blob
        - containerPort: 8081
          name: ui
        env:
        - name: JOB_MANAGER_RPC_ADDRESS
          value: flink-jobmanager
        - name: FLINK_PROPERTIES
          value: |
            jobmanager.memory.process.size: 1g
            jobmanager.memory.jvm-overhead.max: 256m
            state.backend: filesystem
            state.checkpoints.dir: file:///mnt/data/flink-data
            cluster.evenly-spread-out-slots: true
        volumeMounts:
        - name: flink-storage
          mountPath: /mnt/data/flink-data
      volumes:
      - name: flink-storage
        persistentVolumeClaim:
          claimName: flink-data-pvc
---
apiVersion: v1
kind: Service
metadata:
  name: flink-jobmanager
  namespace: test               # 添加命名空间
spec:
  ports:
  - name: rpc
    port: 6123
  - name: blob
    port: 6124
  - name: ui
    port: 8081
  selector:
    app: flink
    component: jobmanager
  type: ClusterIP
---
apiVersion: apps/v1
kind: Deployment
metadata:
  name: flink-taskmanager
  namespace: test               # 添加命名空间
spec:
  replicas: 3
  selector:
    matchLabels:
      app: flink
      component: taskmanager
  template:
    metadata:
      labels:
        app: flink
        component: taskmanager
    spec:
      securityContext:
        runAsUser: 0
        runAsGroup: 0
        fsGroup: 0
      containers:
      - name: taskmanager
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/apache/flink:1.19.1-java8
        args: ["taskmanager"]
        ports:
        - containerPort: 6121
          name: data
        - containerPort: 6122
          name: rpc
        - containerPort: 6666
          name: http1
        - containerPort: 6667
          name: http2
        - containerPort: 6668
          name: http3
        - containerPort: 6669
          name: http4
        - containerPort: 6670
          name: http5
        - containerPort: 6671
          name: http6
        - containerPort: 6672
          name: http7
        env:
        - name: JOB_MANAGER_RPC_ADDRESS
          value: flink-jobmanager
        - name: FLINK_PROPERTIES
          value: |
            taskmanager.bind-host: 0.0.0.0
            taskmanager.numberOfTaskSlots: 16
            taskmanager.memory.process.size: 1024m
            taskmanager.memory.heap.size: 512m
            taskmanager.memory.off-heap.size: 256m
            taskmanager.memory.managed.size: 256m
            taskmanager.memory.jvm-metaspace.size: 128m
            taskmanager.memory.jvm-overhead.min: 64m
            taskmanager.memory.jvm-overhead.max: 128m
            cluster.evenly-spread-out-slots: true
        volumeMounts:
        - name: flink-storage
          mountPath: /mnt/data/flink-data
      volumes:
      - name: flink-storage
        persistentVolumeClaim:
          claimName: flink-data-pvc
---
apiVersion: v1
kind: Service
metadata:
  name: flink-jobmanager-rest
  namespace: test               # 添加命名空间
spec:
  ports:
  - name: ui
    port: 8081
    targetPort: 8081
    nodePort: 30081
  selector:
    app: flink
    component: jobmanager
  type: NodePort
---
apiVersion: v1
kind: Service
metadata:
  name: flink-taskmanager-http
  namespace: test               # 添加命名空间
spec:
  type: NodePort
  selector:
    app: flink
    component: taskmanager
  ports:
  - name: http1
    port: 6666
    targetPort: 6666
    nodePort: 31001
  - name: http2
    port: 6667
    targetPort: 6667
    nodePort: 31002
  - name: http3
    port: 6668
    targetPort: 6668
    nodePort: 31003
  - name: http4
    port: 6669
    targetPort: 6669
    nodePort: 31004
  - name: http5
    port: 6670
    targetPort: 6670
    nodePort: 31005
  - name: http6
    port: 6671
    targetPort: 6671
    nodePort: 31006
  - name: http7
    port: 6672
    targetPort: 6672
    nodePort: 31007
# ====================== 新增：SQL Gateway Deployment ======================
apiVersion: apps/v1
kind: Deployment
metadata:
  name: flink-sql-gateway
  namespace: test
spec:
  replicas: 1
  selector:
    matchLabels:
      app: flink
      component: sqlgateway
  template:
    metadata:
      labels:
        app: flink
        component: sqlgateway
    spec:
      securityContext:
        runAsUser: 0
        runAsGroup: 0
        fsGroup: 0
      containers:
      - name: sql-gateway
        image: swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/apache/flink:1.19.1-java8
        imagePullPolicy: IfNotPresent
        lifecycle:
           postStart:
             exec:
               command:
                 - /bin/bash
                 - -c
                 - |
                   cp -r /opt/flink/usrlib/* /opt/flink/lib/
                   chown -R flink:flink /opt/flink/lib/
        env:
        - name: CUSTOM_JARS_DIRS
          value: "/opt/flink/usrlib"
        ports:
        - containerPort: 8083
          name: gateway-rest
        volumeMounts:
        # ========== Gateway挂载usrlib ==========
        - name: flink-storage
          mountPath: /opt/flink/usrlib
          subPath: usrlib
        # 可选：如果sql任务需要checkpoint，也挂载data目录
        - name: flink-storage
          mountPath: /mnt/data/flink-data
          subPath: data
        command: ["/bin/bash", "-c"]
        args:
        - |
          ./bin/sql-gateway.sh start-foreground \
          -Dsql-gateway.endpoint.rest.address=0.0.0.0 \
          -Dsql-gateway.endpoint.rest.port=8083 \
          -Drest.address=flink-jobmanager.test.svc.cluster.local \
          -Drest.port=8081
      volumes:
      - name: flink-storage
        persistentVolumeClaim:
          claimName: flink-data-pvc
---
# SQL Gateway Service（内网访问，如需外部访问改为NodePort）
apiVersion: v1
kind: Service
metadata:
  name: flink-sql-gateway-svc
  namespace: test
spec:
  type: NodePort
  selector:
    app: flink
    component: sqlgateway
  ports:
  - port: 8083
    targetPort: gateway-rest
    nodePort: 30083  # 固定集群对外端口，范围30000-32767

回到目录

3.2 通过配置文件在 Kubernetes 上部署 Flink 集群

  1. 通过配置文件，创建资源,执行命令：kubectl apply -f pv.yaml
    执行后，通过下面命令，判断是否成功创建资源：
kubectl get pv -n 命名空间名称
kubectl get pvc -n 命名空间名称

1
2. 通过配置文件，创建应用,执行命令：kubectl apply -f flink.yaml
执行后，获取集群中核心资源的信息，执行命令：kubectl get all -n 命名空间名称
2
如果此时STATUS是Creating，请稍等一会，等待几分钟后重新执行，直至看到STATUS变成Running说明资源运行成功，flink集群创建成功。
3
回到目录

3.3 haproxy配置flink集群负载均衡

  在haproxy集群的所有节点服务器中，找到 /etc/haproxy/haproxy.cfg配置文件，在文件末尾加上如下内容：vi /etc/haproxy/haproxy.cfg

#------- FLink服务 -------
listen Flink
bind *:30081 #映射端口
mode tcp #均衡模式
balance roundrobin #均衡算法
option httpclose # 此选项表在客户端和服务器端完成次连接请求后，haproxy将主动关闭此TCP连接
option abortonclose # 在服务器负载很⾼的情况下，⾃动结束掉当前队列中处理时间⽐较长的链接
        server k8smaster01 10.30.2.52:30081 check
        server k8smaster02 10.30.2.13:30081 check
        server k8sworker01 10.30.2.25:30081 check
        server k8sworker02 10.30.2.56:30081 check
 #------- FLink服务  sqlgateway正式环境 -------
listen Flinkbom
bind *:30083 #映射端口
mode tcp #均衡模式
balance roundrobin #均衡算法
option httpclose # 此选项表在客户端和服务器端完成次连接请求后，haproxy将主动关闭此TCP连接
option abortonclose # 在服务器负载很⾼的情况下，⾃动结束掉当前队列中处理时间⽐较长的链接
        server k8smaster01 10.30.2.52:30083 check
        server k8smaster02 10.30.2.53:30083 check
        server k8smaster03 10.30.2.54:30083 check
        server k8sworker01 10.30.2.55:30083 check
        server k8sworker02 10.30.2.56:30083 check
        server k8sworker03 10.30.2.57:30083 check
        server k8sworker04 10.30.2.93:30083 check
        server k8sworker05 10.30.2.94:30083 check

2
保存退出，然后重启haproxy服务，执行命令：sudo systemctl restart haproxy
查看haproxy状态，确认成功运行：sudo systemctl status haproxy
3
注意：

  • option abortonclose 下的server 节点名称 节点IP:30081根据flink集群实际情况配置
  • 所有haproxy集群下的节点服务器都需要按照上面的步骤修改 /etc/haproxy/haproxy.cfg配置文件后，重启haproxy服务。

  所有服务配置结束后，查看flink集群是否成功启动，浏览器进入Apache Flink Dashboard（Apache Flink 仪表盘），链接地址：http://10.30.2.150:30081/#/overview
这里的IP地址指的是haproxy配置的对外前端地址。
4
出现如下画面，说明flink集群负载均衡配置成功。

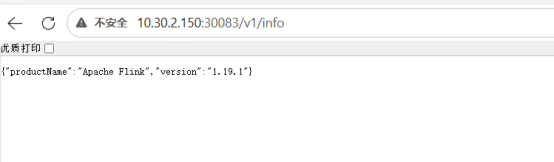

  浏览器输入10.30.2.150:30083/v1/info 回车，出现版本号，说明Flink SQL Gateway搭建成功。搭建成功后，支持使用DBreaver连接Flink SQL Gateway【连接方式查看3.6节】。
5
回到目录

3.4 K8s验证

  打开K8s的仪表板（Dashboard）访问界面，查看flink集群服务是否正常启动：
5
回到目录

3.5 Kafka \ clickHouse插件支持

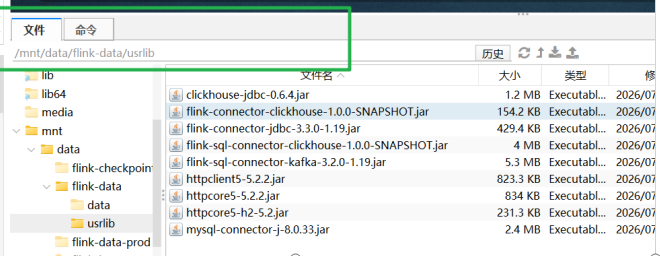

  在k8s的集群选一个节点，将Kafka \ clickHouse的jar包放到/mnt/data/flink-data/usrlib 目录下，
重启flink即可。
6

下载地址：

回到目录

3.6 DBeaver连接Flink SQL Gateway

  DBreaver连接Flink SQL Gateway步骤如下：

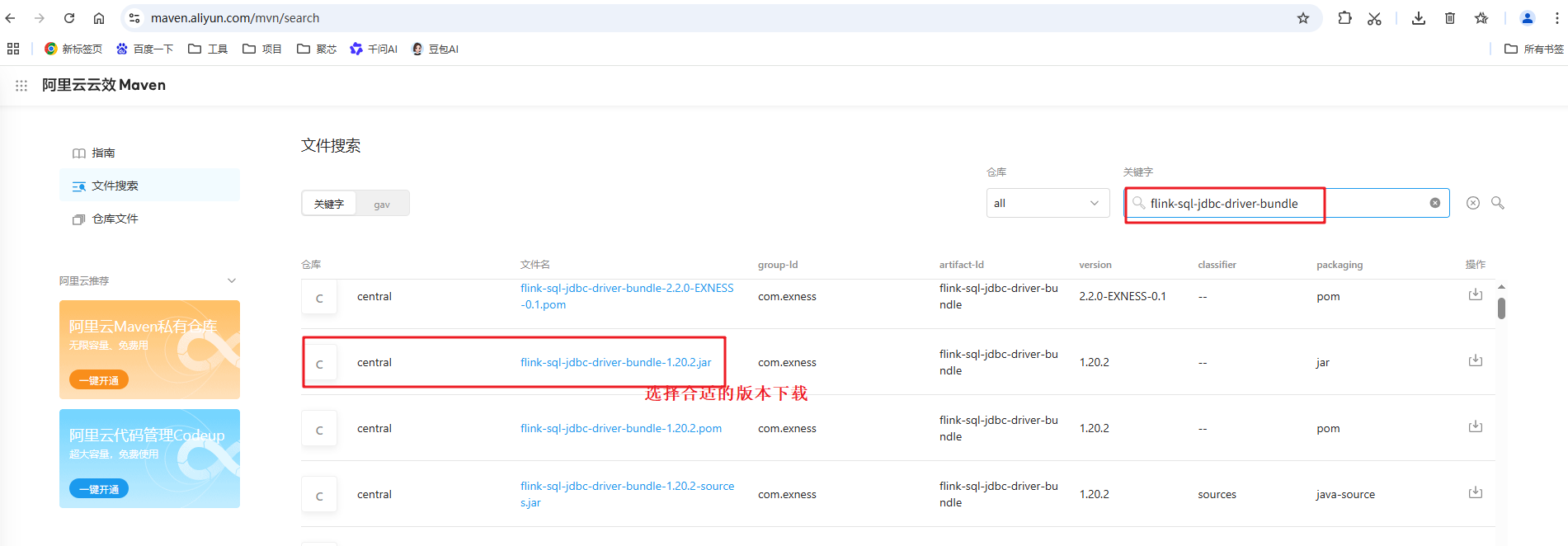

  1. 下载驱动jar包：【点击下载：https://maven.aliyun.com/mvn/search】

在关键字输入：flink-sql-jdbc-driver-bundle ，搜索后选择适合的版本下载
1

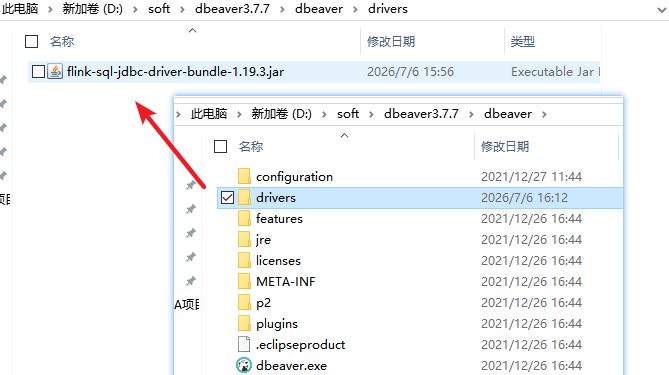

  1. 将下载后的jar包放到DBeaver的安装目录/drivers目录（如果没有drivers目录则新建）
    1

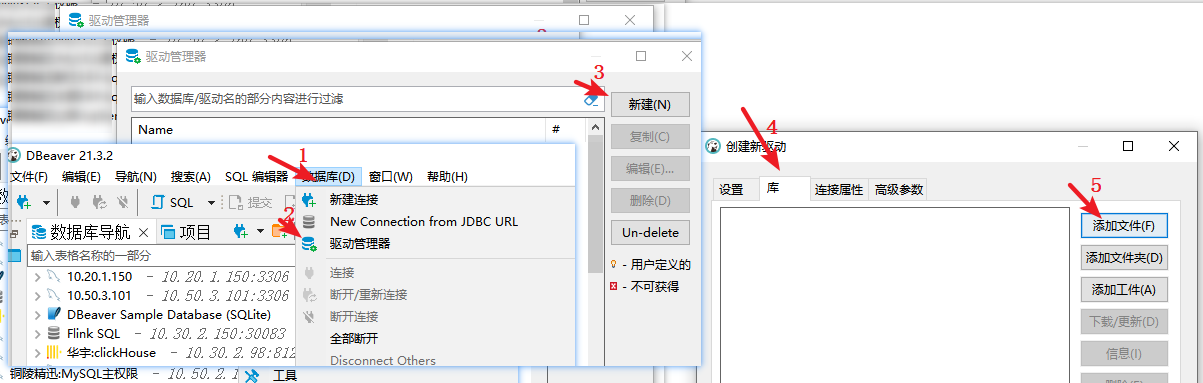

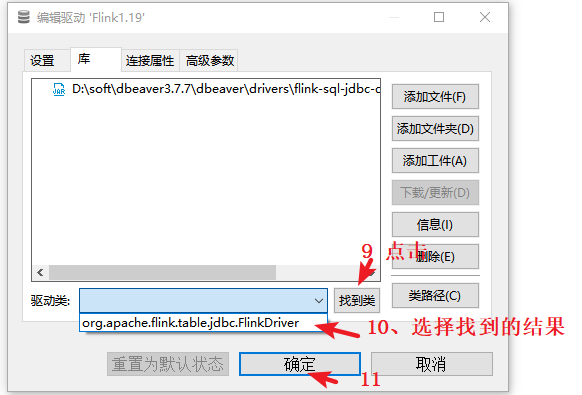

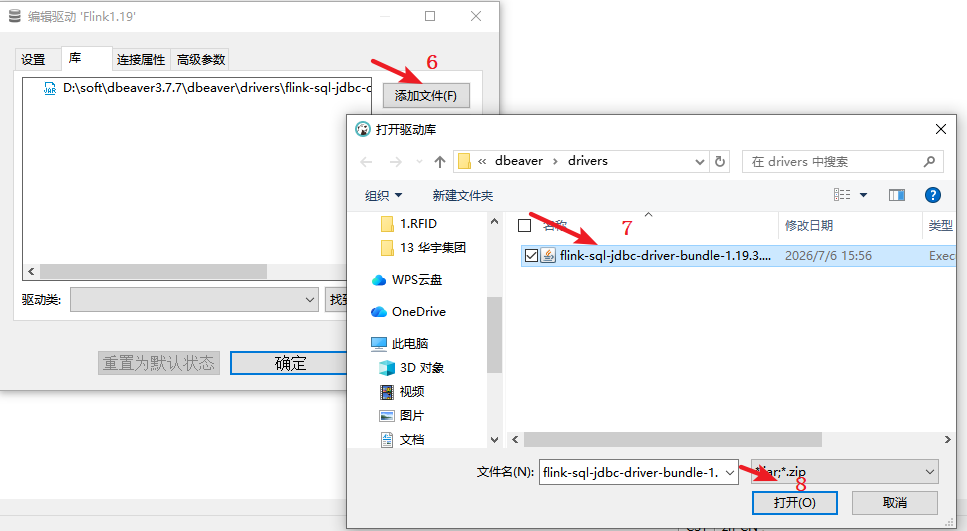

  2. 启动DBeaver，进入驱动管理器，导入下载的驱动jar包
    1
    2
    3

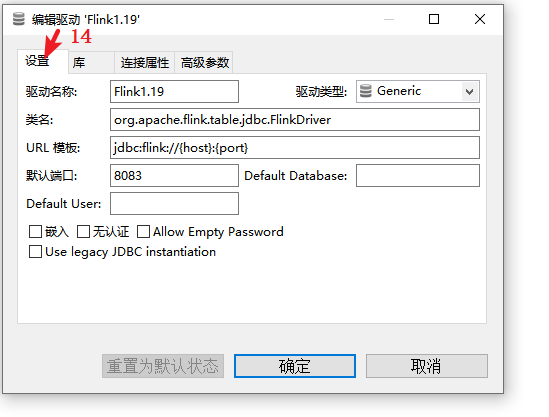

    点击“设置”，配置驱动信息：
驱动名称：Flink1.19  //可根据实际情况命名
类名：org.apache.flink.table.jdbc.FlinkDriver
URL模板：jdbc:flink://{host}:{port}
默认端口：8083

4

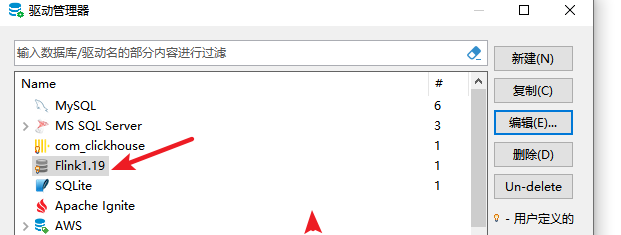

设置成功后，这里能看到配置的驱动
5

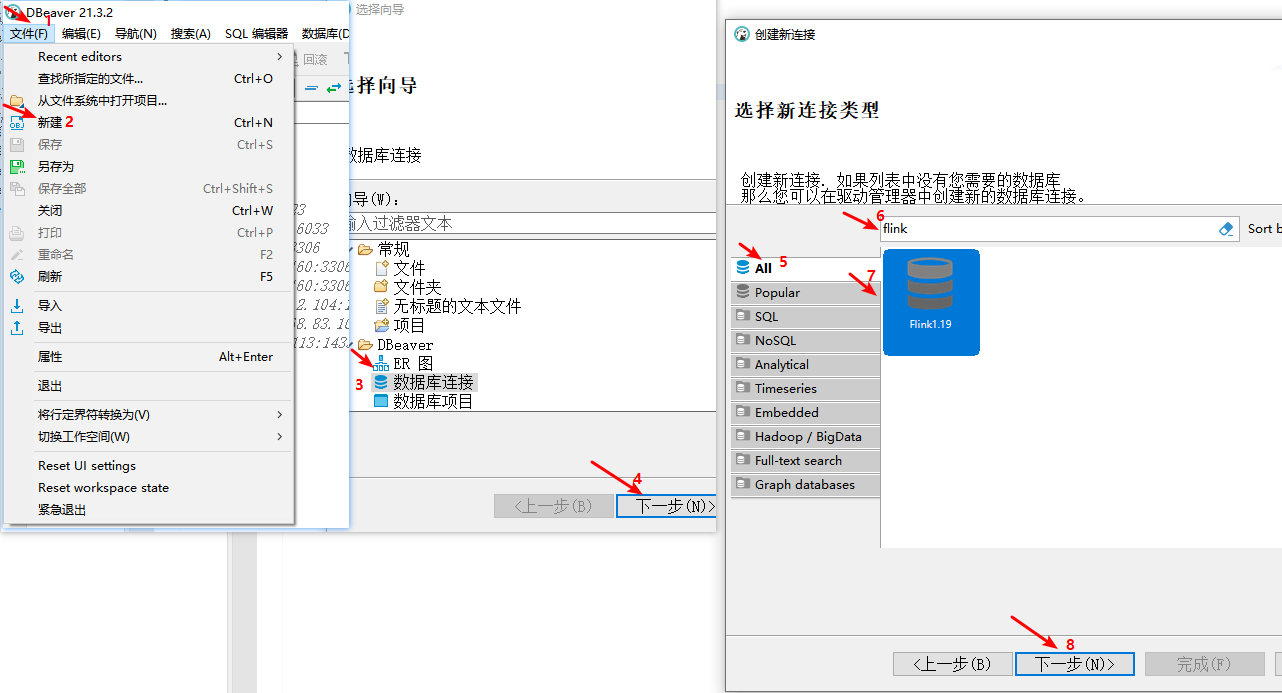

4. 新建flink sql的连接，选择刚刚管理的驱动
6

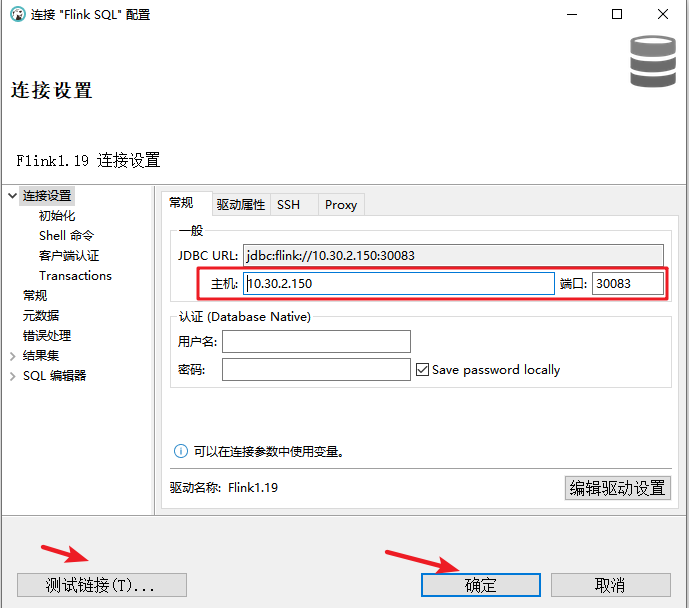

输入实际的主机号和端口号即可
7
8

注意：这里不能直接点击“表”查看表信息，只能通过"SQL编辑器"执行sql命令

回到目录

四、Flink Job管理

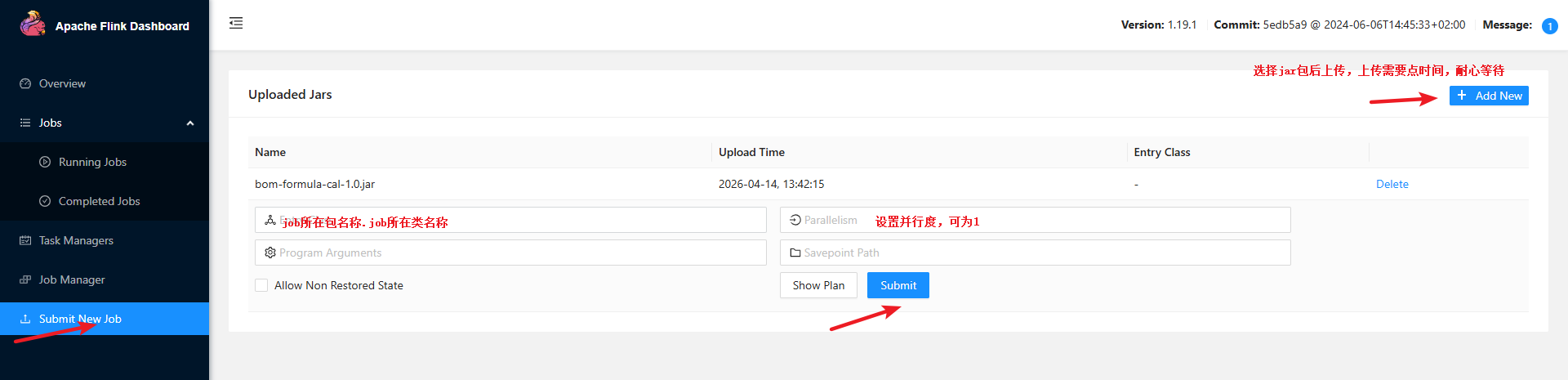

4.1 上传Job

2

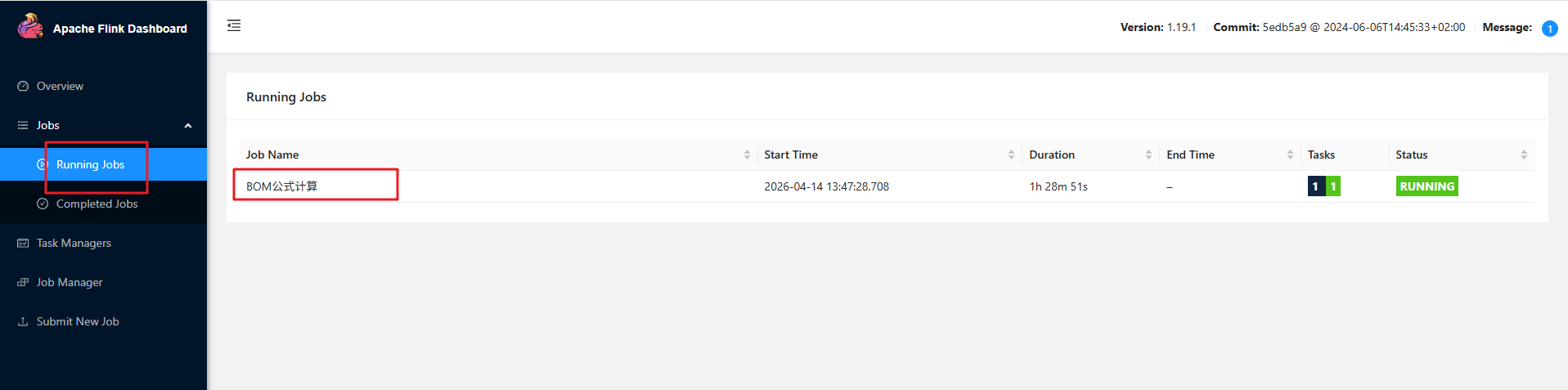

成功提交后，查看任务是否正常运行：（正在运行，说明提交成功）
2
如果运行的项目有端口绑定，请去负载均衡中配置对应的端口映射，可参考节3.3。

4.2 取消Job

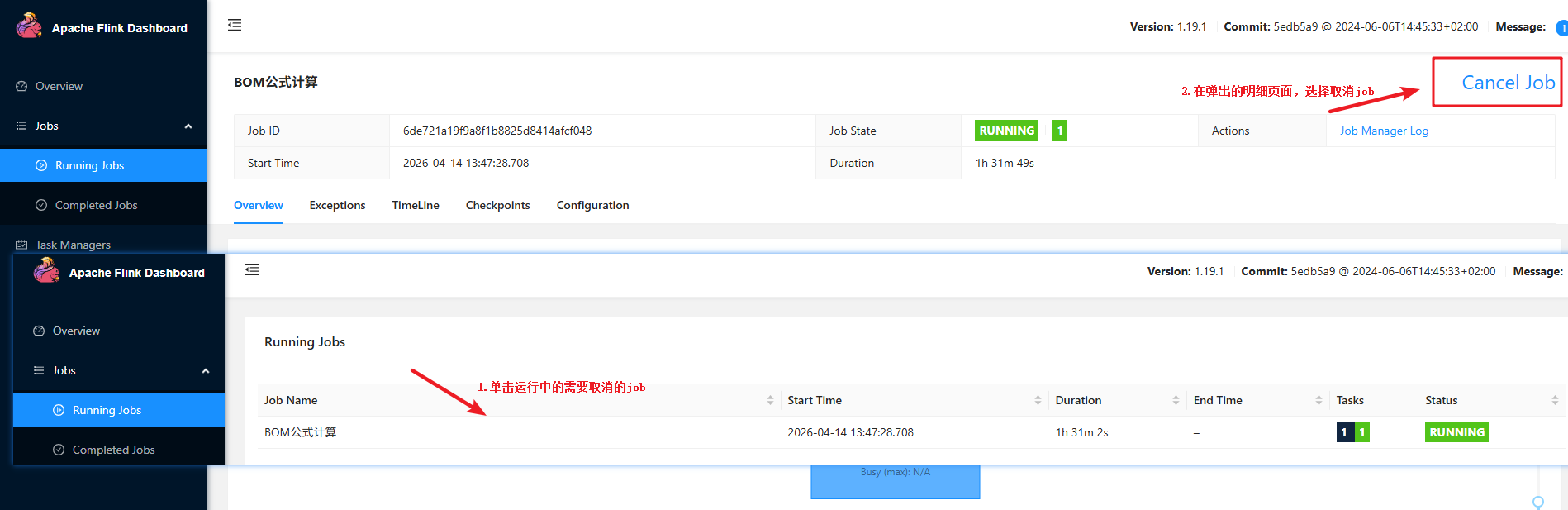

取消任务运行：
4
确认取消：
5
