一、准备说明

本文记录 ESP32-S3 + 16MB Flash 项目中，使用 flash_download_tool_3.9.5 合并 Arduino 编译固件并烧录的完整流程，适用于 LVGL 等 ESP32-S3 项目的批量烧录场景。

编译文件说明

使用 Arduino IDE 编译 ESP32-S3 项目后，会生成 3 个核心文件：

• 文件名.ino.bootloader.bin：二级引导程序（系统引导启动入口）
• 文件名.ino.partitions.bin：分区表（定义 Flash 空间分配）
• 文件名.ino.bin：主应用固件（你的主程序）

---

二、关键配置（ESP32-S3 16MB Flash 专用）

1. 核心烧录地址（已验证）

ESP32-S3 的 bootloader 必须烧录到 Flash 起始地址 0x0，而非 ESP32 通用的 0x1000，否则会启动失败。正确地址如下：

表格

文件	烧录地址
bootloader.bin	0x0
partitions.bin	0x8000
文件名.ino.bin	0x10000

2. Flash 参数配置

• SPI SPEED：40MHz（与硬件晶振匹配，工具自动检测为 40MHz）
• SPI MODE：DIO（兼容性最好的通用模式）
• FLASH SIZE：16MB（工具自动识别为 QUAD;16MB）
• 勾选 DoNotChgBin：保持固件原始参数，避免工具修改 SPI 配置

---

三、步骤 1：多文件烧录（验证固件有效性）

先直接按照地址烧录 3 个文件，确认固件能正常运行，再进行合并操作。

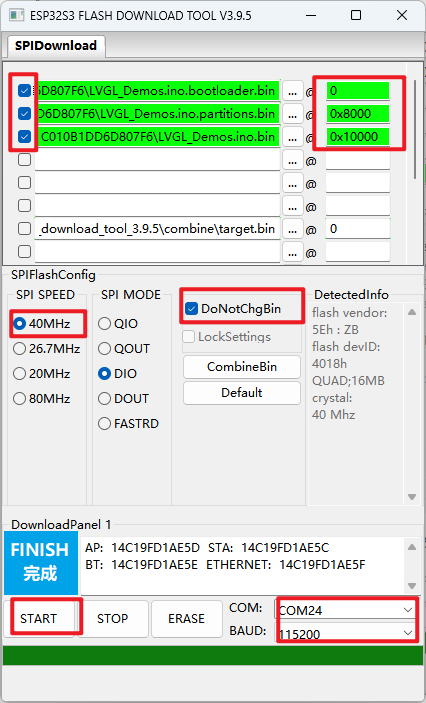

1. 打开 ESP32S3 FLASH DOWNLOAD TOOL V3.9.5，左上角芯片类型选择 ESP32S3。
2. 在 SPIFlashConfig 区域，按上面的参数配置 SPI 选项。
3. 在 Download PathConfig 区域，添加 3 个文件并填写地址：
   • 第 1 行：选择 文件名.ino.bootloader.bin，地址填 0，勾选✅
   • 第 2 行：选择 文件名.ino.partitions.bin，地址填 0x8000，勾选✅
   • 第 3 行：选择 文件名.ino.bin，地址填 0x10000，勾选✅
4. 下方 COM 选择你的串口（如 COM24），波特率保持默认 115200。
5. 点击 START 按钮，等待界面显示 FINISH 完成，此时开发板会自动重启，验证你的程序是否正常运行。

---

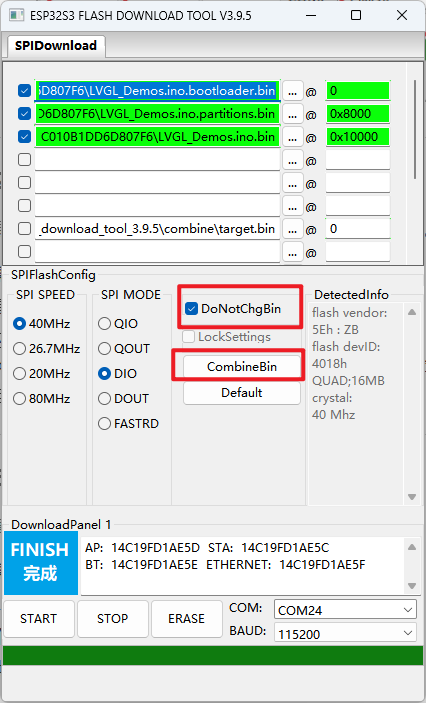

四、步骤 2：合并为单个固件 target.bin

确认多文件烧录正常后，将 3 个文件合并为单个固件，方便批量烧录。

1. 保持步骤 1 中的文件和地址配置不变，全部勾选。
2. 点击工具中间的 CombineBin 按钮。
3. 在弹出的窗口中，选择合并文件的保存路径（如 download_tool_3.9.5\combine\target.bin），点击保存，一般会自动保存到此目录。
4. 工具会自动按地址偏移，将 3 个文件合并为一个完整的 target.bin 文件。

---

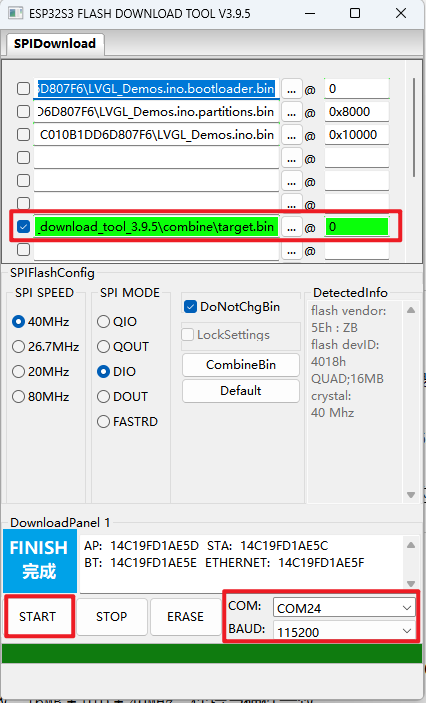

五、步骤 3：烧录合并后的单个固件

合并完成后，直接烧录单个 target.bin，一次性完成所有分区写入。

1. 取消步骤 1 中 3 个文件的勾选，清空所有行。
2. 在 Download PathConfig 区域添加一行：
   • 文件路径：选择合并好的 target.bin
   • 地址填 0，勾选✅
3. 保持 SPI 配置和串口设置不变，点击 START 按钮。
4. 等待烧录完成，开发板会自动重启，效果与分开烧录完全一致。

---

六、避坑指南

1. bootloader 启动失败：ESP32-S3 必须将 bootloader.bin 烧录到 0x0，不要直接套用 ESP32 通用的 0x1000 地址。
2. 烧录后程序不运行：检查 FLASH SIZE 是否选择与硬件一致的 16MB，避免工具自动截断固件。
3. 合并后无法烧录：保持 DoNotChgBin 勾选，防止工具修改固件的 SPI 参数。

---

七、总结

核心要点：

• 地址配置：bootloader 放 0x0，分区表放 0x8000，主程序放 0x10000
• Flash 参数：16MB + DIO + 40MHz，保持与硬件一致
• 先验证再合并：分开烧录正常后，再合并为单个固件，避免合并后无法排查问题

合并后的单个固件可直接用于批量生产，大幅提升烧录效率。
