一、测试环境介绍

型号：IG502

固件版本：V2.2.0

SDK版本：1.4.5

APP版本：V3.4.0

二、来源数据获取

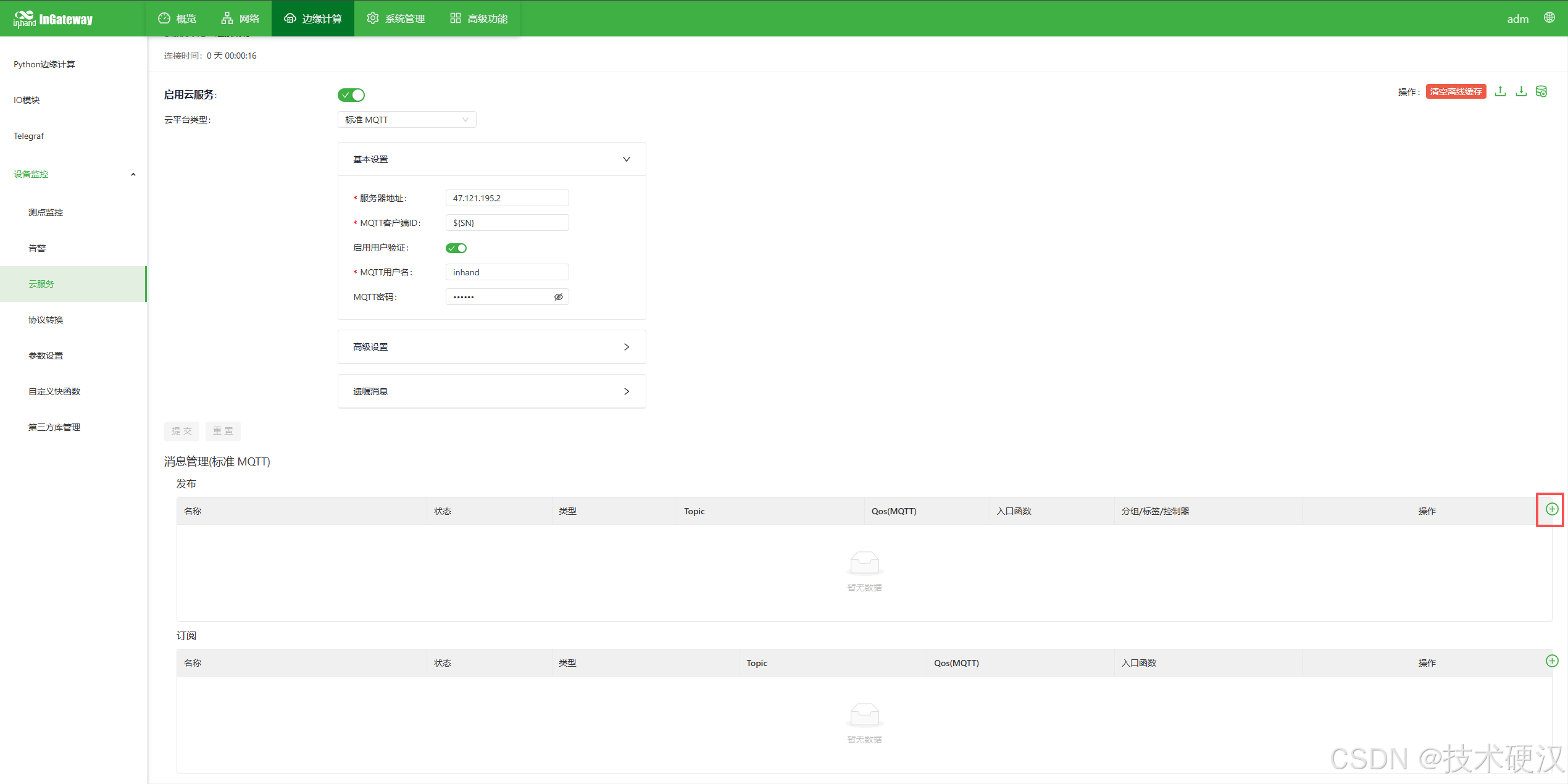

按照官方手册完成数据采集配置和连接云平台的设置，在消息管理里面新增发布。

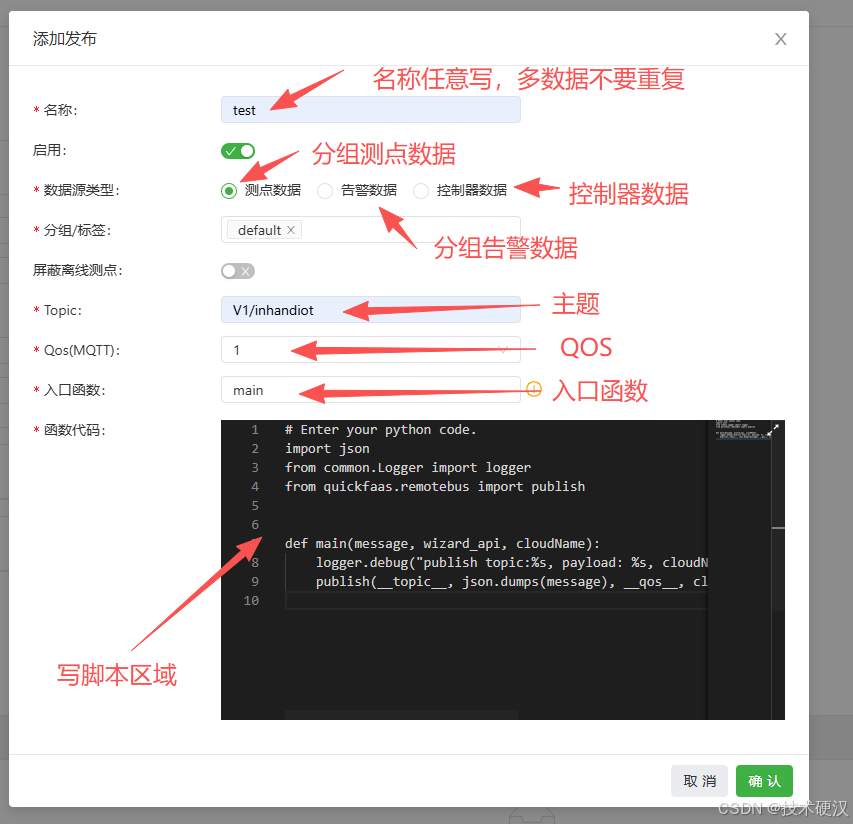

新增发布后有一些参数需要填写，如下图上介绍参数的意义。

在上图的来源数据里面我们可以看出三个数据源类型

1、测点数据

测点数据是最原始的按照分组的方式对数据进行打包JSOM然后传递到平台。

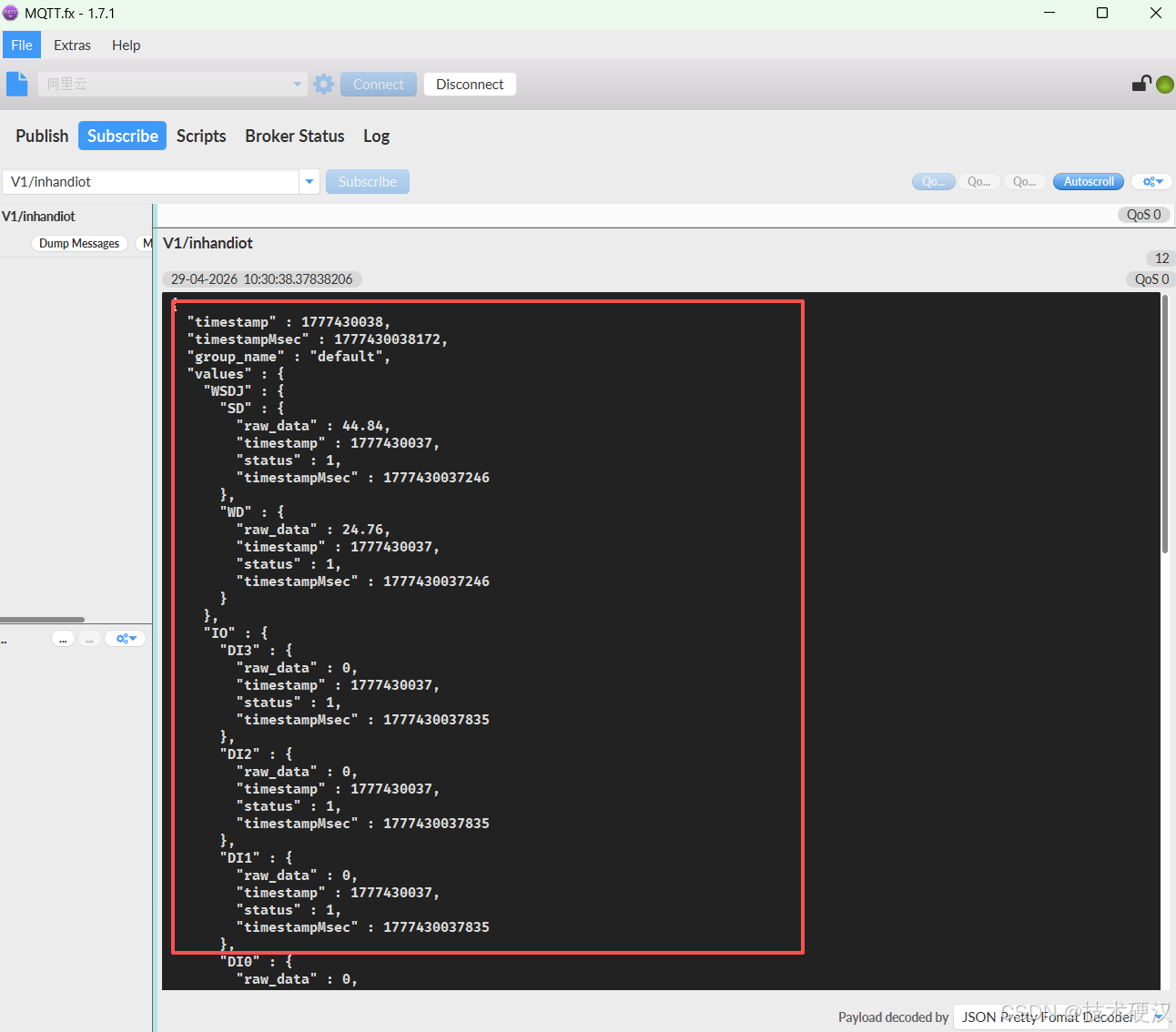

使用MQTT.fx软件连接MQTT平台，然后订阅这个主题，可以看到发上来的数据如下

# 原始数据格式
{
  "timestamp" : 1777430120,   # 秒级时间戳
  "timestampMsec" : 1777430120167, #毫秒级时间戳
  "group_name" : "default",  # 分组名称
  "values" : {           #无定义
    "WSDJ" : {           # 控制器名称
      "SD" : {           # 变量名称
        "raw_data" : 44.82, # 变量值
        "timestamp" : 1777430117,  #采集变量的时间戳秒级
        "status" : 1, #变量采集状态
        "timestampMsec" : 1777430117769 #采集变量时间戳毫秒级
      },
      "WD" : {
        "raw_data" : 24.79,
        "timestamp" : 1777430117,
        "status" : 1,
        "timestampMsec" : 1777430117769
      }
    },
    "IO" : {
      "DI3" : {
        "raw_data" : 0,
        "timestamp" : 1777430118,
        "status" : 1,
        "timestampMsec" : 1777430118339
      },
      "DI2" : {
        "raw_data" : 0,
        "timestamp" : 1777430118,
        "status" : 1,
        "timestampMsec" : 1777430118339
      }
    }
  }
}

以上为原始变量，是发布程序通过默认脚本发出来的数据

# 默认脚本
import json
from common.Logger import logger
from quickfaas.remotebus import publish


def main(message, wizard_api, cloudName):
    logger.debug("publish topic:%s, payload: %s, cloudName: %s" % (__topic__, message, cloudName))
    publish(__topic__, json.dumps(message), __qos__, cloud_name=cloudName)

示例

期望格式：

{
"ID":"001",  #固定字段
"ts":XXXXXXXXX, # 秒级时间戳
"data":{
    "d_name":{   #控制器名称
        "name":34.5 #name-变量名称，34.5-变量值
        }
    }
}

# 示例脚本
import json
from common.Logger import logger
from quickfaas.remotebus import publish


def main(message, wizard_api, cloudName):
    msg={
        "ID":"001",
        "ts":message["timestamp"],
        "data":{}
    }
    for key,value in message["values"].items():
        msg["data"][key]={}
        for key1,value1 in value.items():
            msg["data"][key][key1]=value1["raw_data"]
    logger.debug("publish topic:%s, payload: %s, cloudName: %s" % (__topic__, msg, cloudName))
    publish(__topic__, json.dumps(msg), __qos__, cloud_name=cloudName)

#实际输出
{
  "ID" : "001",
  "ts" : 1777431854,
  "data" : {
    "WSDJ" : {
      "SD" : 44.65,
      "WD" : 24.9
    },
    "IO" : {
      "DI3" : 0,
      "DI2" : 0
    }
  }
}

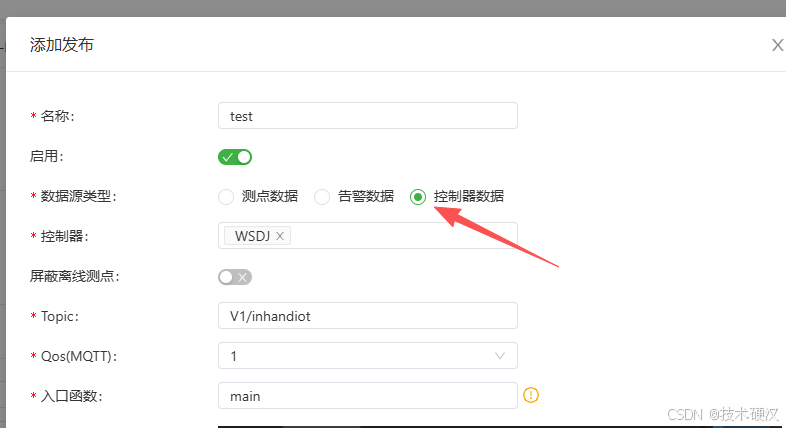

2、控制器数据

测点数据是按照单一控制器的数据进行打包JSOM然后传递到平台。

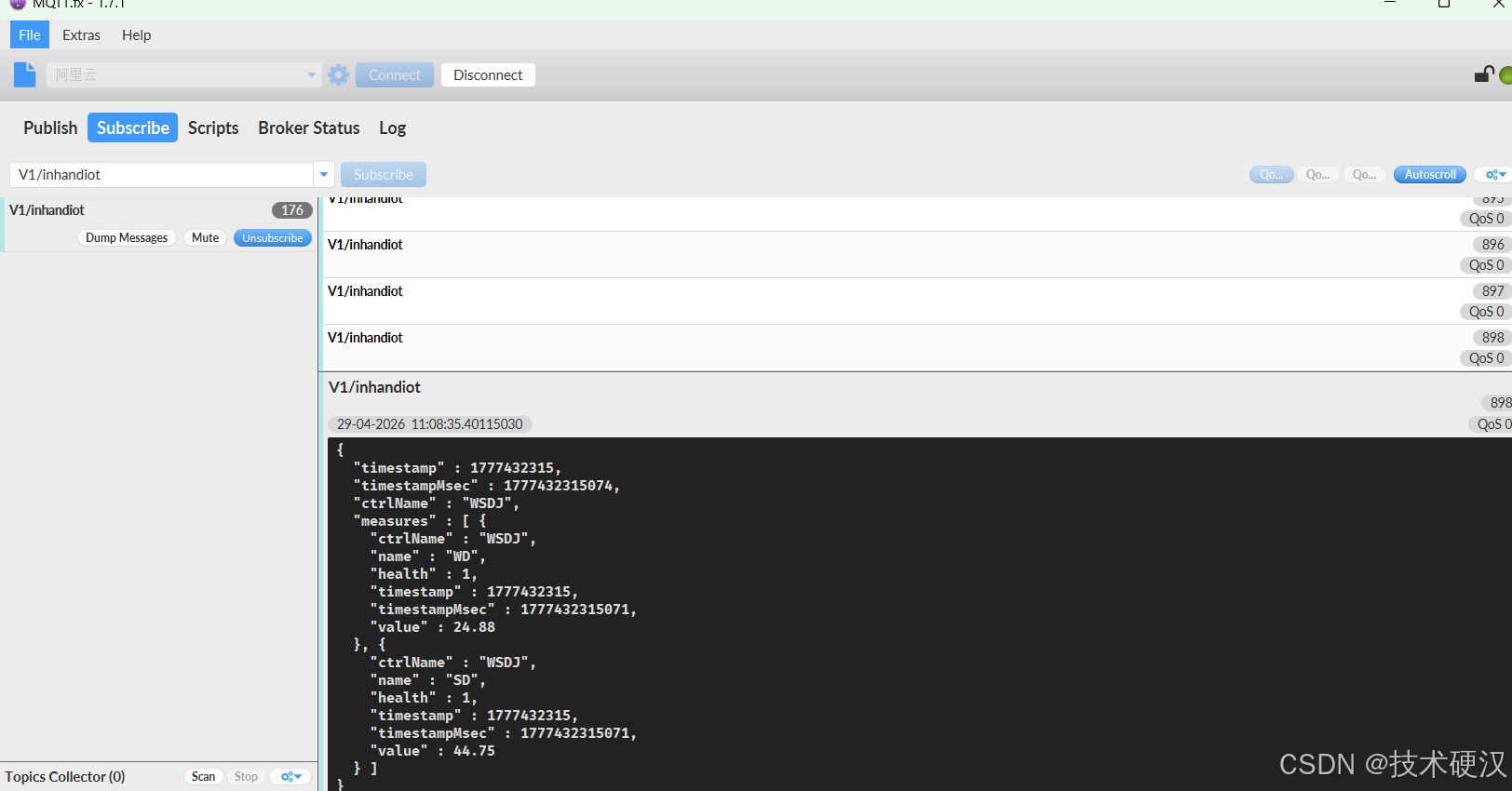

使用MQTT.fx软件连接MQTT平台，然后订阅这个主题，可以看到发上来的数据如下

#原始数据格式
{
  "timestamp" : 1777432145, #时间戳秒级
  "timestampMsec" : 1777432145467,#时间戳毫秒级
  "ctrlName" : "WSDJ", # 控制器名称
  "measures" : [ { #固定字段
    "ctrlName" : "WSDJ", # 控制器名称
    "name" : "WD", #变量名称
    "health" : 1, #采集状态
    "timestamp" : 1777432145, #变量采集时间戳秒级
    "timestampMsec" : 1777432145465, #变量采集时间戳毫秒级
    "value" : 24.9 #变量值
  }, {
    "ctrlName" : "WSDJ",
    "name" : "SD",
    "health" : 1,
    "timestamp" : 1777432145,
    "timestampMsec" : 1777432145465,
    "value" : 44.69
  } ]
}

#期望格式
{
"ID":"001",  #固定字段
"ts":XXXXXXXXX, # 秒级时间戳
"data":{
    "d_name":{   #控制器名称
        "name":34.5 #name-变量名称，34.5-变量值
        }
    }
}

# 示例脚本
import json
from common.Logger import logger
from quickfaas.remotebus import publish

def main(message, wizard_api, cloudName):
    msg={
        "ID":"001",
        "ts":message["timestamp"],
        "data":{message["ctrlName"]:{}}
    }
    for key in message["measures"]:
        msg["data"][key["ctrlName"]][key["name"]]=key["value"]
    logger.debug("publish topic:%s, payload: %s, cloudName: %s" % (__topic__, msg, cloudName))
    publish(__topic__, json.dumps(msg), __qos__, cloud_name=cloudName)

#实际输出
{
  "ID" : "001",
  "ts" : 1777433163,
  "data" : {
    "WSDJ" : {
      "WD" : 24.9,
      "SD" : 44.81
    }
  }
}

3、告警数据

（该部分不常用，这里不单独做解析说明）

三、总结

在这个脚本编写中可以实现多种格式对接，不仅限于json数据，还有加密，二进制字节等，并且设备支持安装第三方春Python库。可以实现高效编程，

如果需要更多帮助或者支持，请留言或者私信我。我看到后会尽快提供支持。
