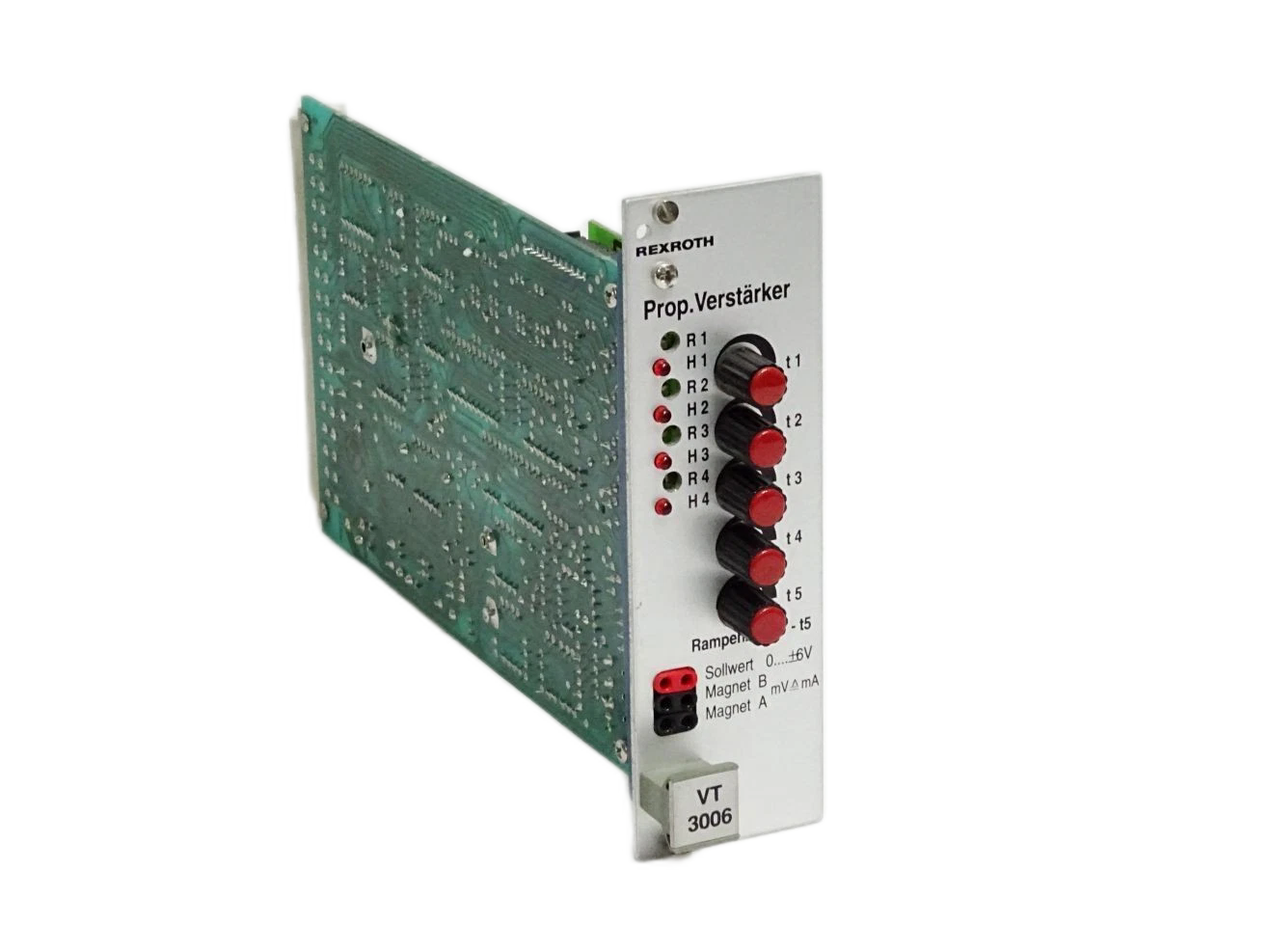

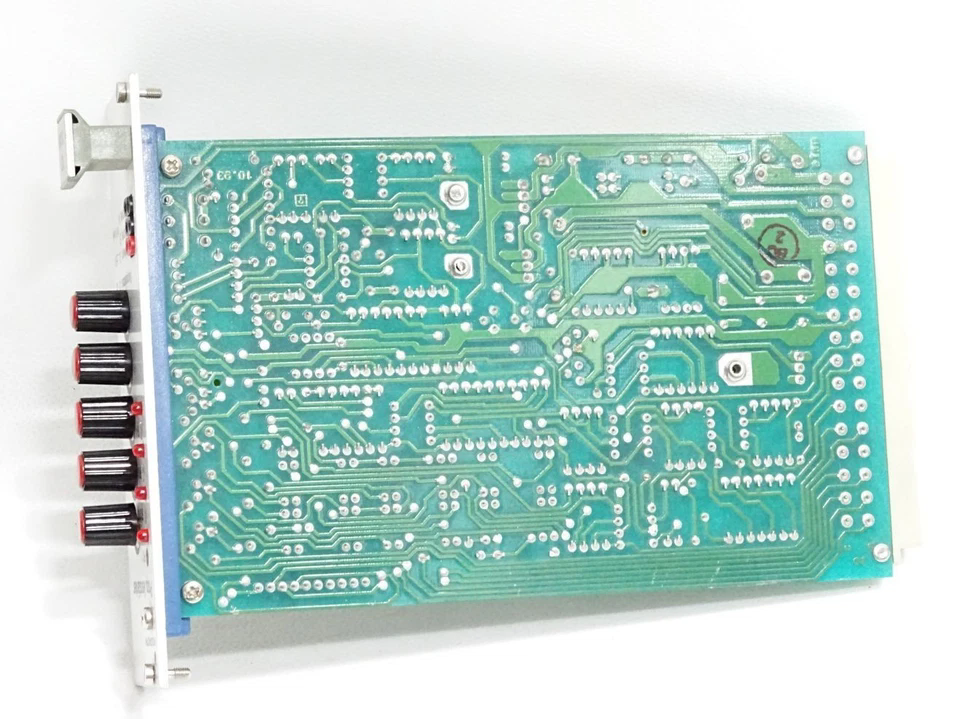

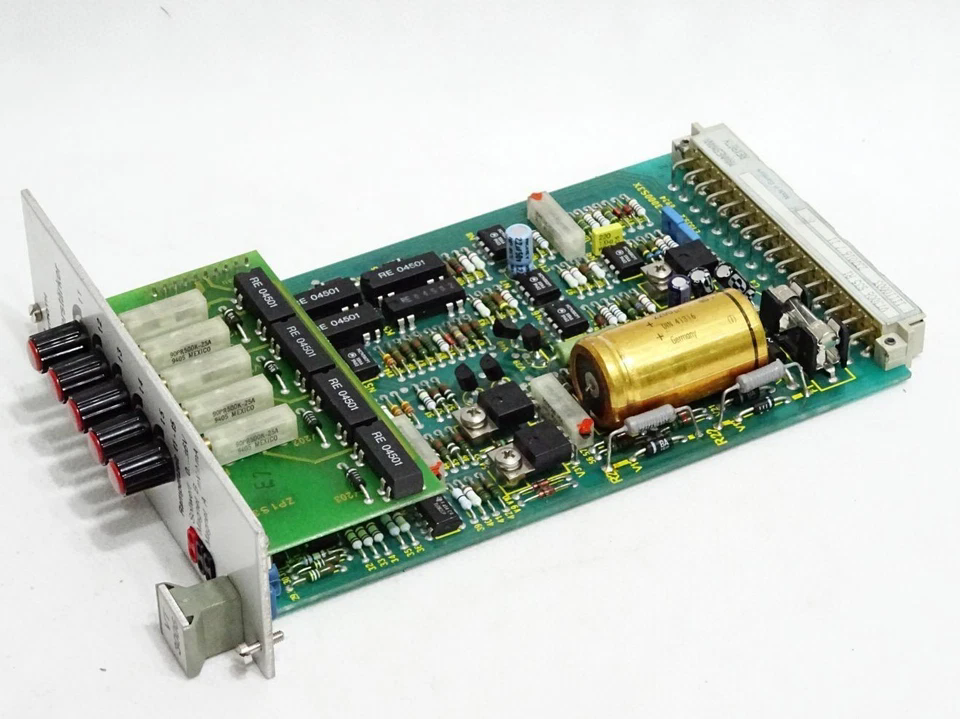

REXROTH VT3006S35R1比例控制卡
·
REXROTH VT3006S35R1 是博世力士乐生产的一款模拟放大器卡（比例控制卡），专门用于控制先导式比例方向阀和比例压力阀，是液压比例控制系统中的核心控制组件。
-
产品定位：模拟放大器卡，用于驱动和控制工业液压比例阀，实现精确的流量和压力调节。
-
配套阀门：专为 WRZ 系列比例方向阀、DBEP6 和 3DREP6 比例压力阀设计，完成阀芯位置的闭环控制。
-
供电电压：需外部 24V DC 直流供电，符合工业控制标准。
-
输出电流：最大输出电流 2.5A，可直接驱动比例电磁铁。
-
功率需求：功耗约 50VA，需确保电源有足够余量。
-
斜坡时间：集成 1 秒斜坡时间设定功能，用于平滑控制信号的上升和下降，减少系统冲击。
-
控制信号：接收 0 至 ±10V 模拟指令信号，与标准工业控制器输出兼容。
-
输出级类型：采用单端输出设计，可直接驱动比例阀的一侧电磁铁。
-
输入阻抗：2 kΩ，与典型模拟量输出模块匹配良好。
-
工作温度：支持 -25℃ 至 +70℃ 宽温工作范围，适应严苛工业环境。
-
防护等级：IP20，适合安装于通风良好的控制柜内。
-
产品状态：制造商已宣布停产。
-
应用领域：广泛用于需要精确液压控制的场合，如注塑机、压机、冶金设备等。
结尾
综上所述，REXROTH VT3006S35R1 作为一款专用比例放大卡，具备与力士乐比例阀精准匹配、输出驱动能力强、斜坡时间可设定等特点，是液压比例控制系统的核心组件。
