MQTT vs Sparkplug B：工业物联网协议深度分析
本文从协议原理、消息结构、状态管理、数据序列化、性能指标和应用场景等多个维度，对标准 MQTT 协议与 Sparkplug B 工业数据规范进行系统性对比分析，为物联网架构师和开发者在技术选型时提供决策参考。
一、概述
在工业物联网（IIoT）领域，MQTT 凭借其轻量级、低带宽、高可靠的设计，已成为设备互联的事实标准消息协议。然而，标准 MQTT 本身仅定义了消息的传输机制，对应用层数据格式、设备状态管理和互操作性并未做出规定。这导致在工业场景中，不同厂商的设备往往采用各自的数据约定，形成「数据孤岛」，严重制约了系统的互操作性。
Sparkplug 正是在这一背景下诞生的。它是由 Eclipse Foundation 托管的开放规范；Eclipse Tahu 提供参考实现。Sparkplug B 基于 MQTT，定义了 Protobuf Payload、标准化主题命名空间以及 Birth/Death 状态管理机制，为工业物联网建立可互操作的数据交换约定。
核心观点：Sparkplug B 与 MQTT 并非竞争关系，而是互补关系。MQTT 是"应用层消息协议"，Sparkplug B 是"应用层数据规范"。
二、MQTT 协议深度解析
2.1 协议定位与设计哲学
MQTT 最初于 1999 年提出，面向低带宽、不稳定网络上的轻量消息传输。MQTT 3.1.1 于 2014 年成为 OASIS 标准，并于 2016 年发布为 ISO/IEC 20922:2016；MQTT 5.0 于 2019 年成为 OASIS 标准，引入了原因码、消息过期、用户属性、会话过期等能力。
MQTT 的设计哲学可以概括为三个关键词：
- 轻量级：最小报文仅 2 字节，极低的网络开销
- 解耦：发布者（Publisher）与订阅者（Subscriber）通过 Broker 完全解耦
- 可靠：支持 QoS 0/1/2 三级服务质量，满足不同可靠性需求

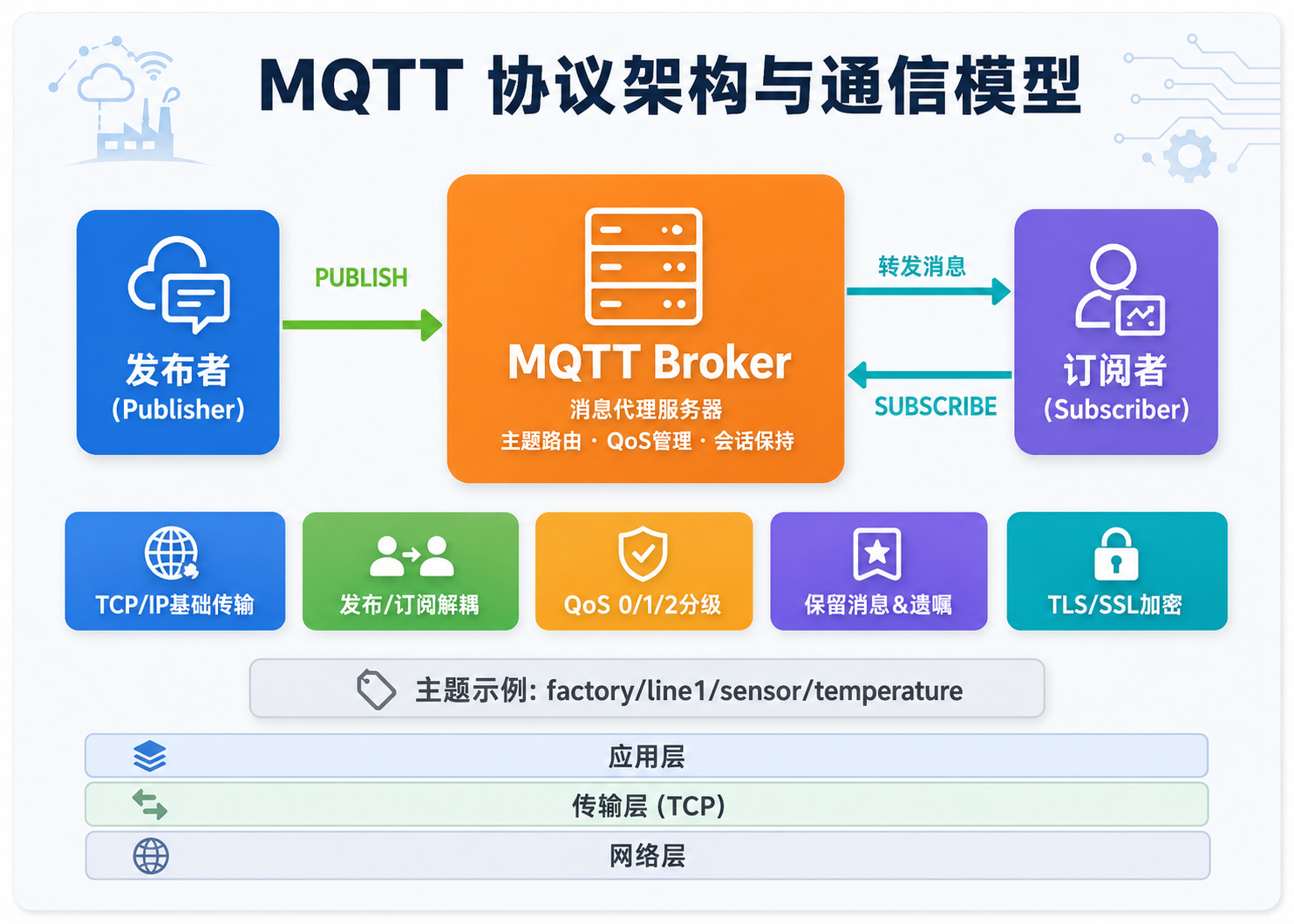

2.2 通信模型与架构
MQTT 采用经典的发布/订阅（Publish/Subscribe）模型，核心角色包括：
| 角色 | 职责 |
|---|---|
| Publisher（发布者） | 向指定 Topic 发布消息，无需知道订阅者是谁 |
| Subscriber（订阅者） | 订阅感兴趣的 Topic，接收匹配的消息 |
| Broker（消息代理） | 接收发布者的消息，按 Topic 路由分发给订阅者 |
2.3 消息结构详解

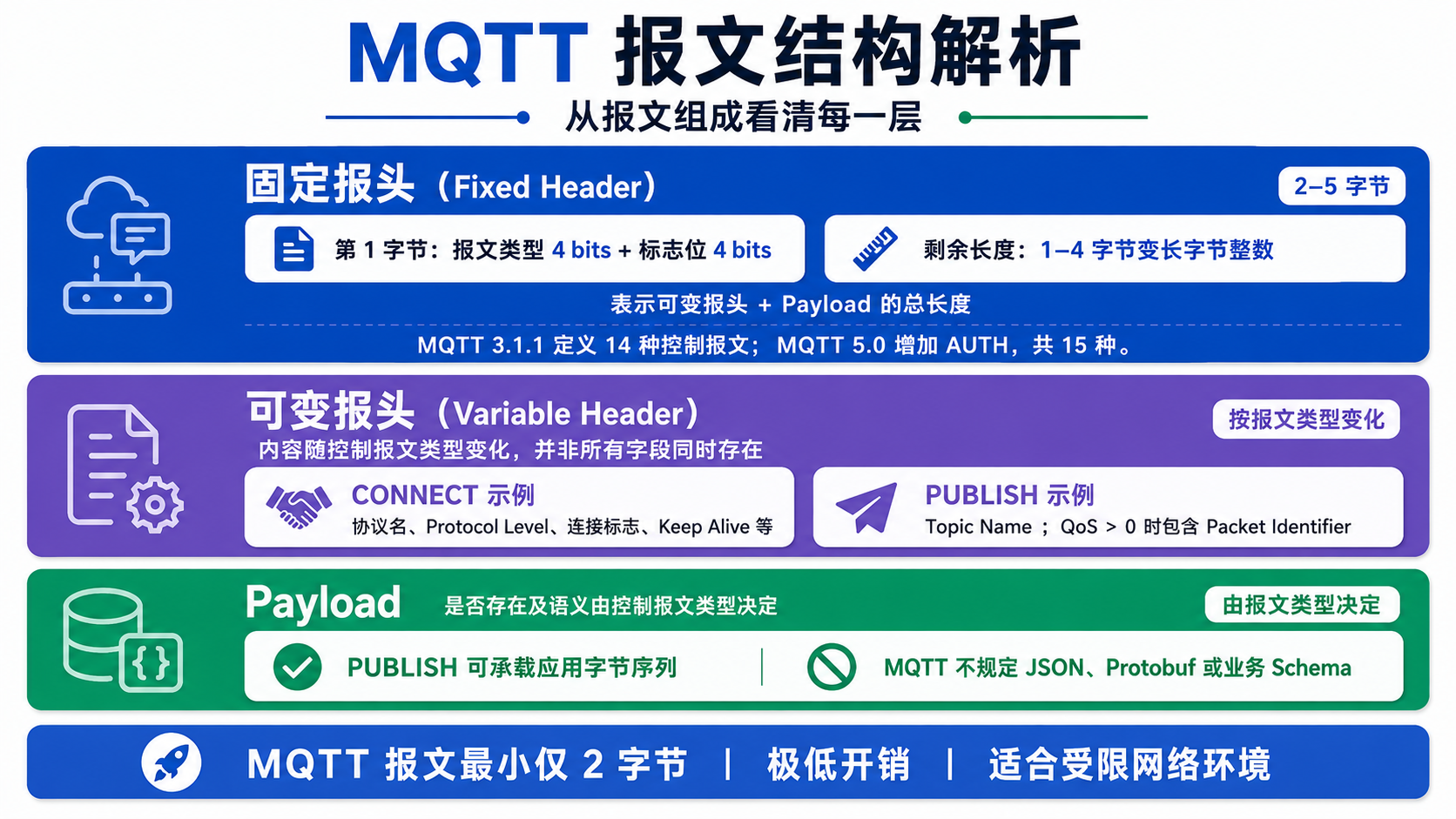

MQTT 报文由三个部分组成：固定报头（Fixed Header）、可变报头（Variable Header） 和 有效载荷（Payload）。
固定报头（2-5 字节）：
- 报文类型（4 bits）：MQTT 3.1.1 定义 14 种控制报文，MQTT 5.0 增加 AUTH，共 15 种
- 标志位（4 bits）：如 DUP、QoS、RETAIN 等控制标志
- 剩余长度（1-4 字节）：采用变长字节整数编码，最大值为 268,435,455；它表示可变报头与 Payload 的总长度，不等于可用 Payload 上限
可变报头：取决于报文类型，通常包含：
- 协议名与协议级别（CONNECT 报文）
- 主题名（PUBLISH 报文）
- 报文标识符（QoS > 0 时需要）
有效载荷：
- 可选字段，承载应用层数据
- 内容格式完全由应用层决定（JSON、XML、二进制等）
- MQTT 本身不做任何数据格式约束
2.4 核心特性
QoS（Quality of Service）分级：
| QoS 等级 | 语义 | 报文交互 | 适用场景 |
|---|---|---|---|
| QoS 0 | 最多一次（At most once） | 1 次发送，无确认 | 高频率、可容忍丢失的数据 |
| QoS 1 | 至少一次（At least once） | 发送 + PUBACK 确认 | 要求可靠但可容忍重复的场景 |
| QoS 2 | 恰好一次（Exactly once） | PUBLISH/PUBREC/PUBREL/PUBCOMP 四个控制报文 | 单个 MQTT 传输链路上不能重复处理的消息 |
QoS 保证作用于相邻 MQTT 客户端与服务端之间，不自动等同于端到端业务事务的“恰好一次”。
保留消息（Retained Message）：Broker 保留指定 Topic 的最后一条消息，新订阅者可立即获取，无需等待下一次发布。
遗嘱消息（Last Will and Testament, LWT）：客户端连接时预设的"遗言"，当客户端异常断开时，Broker 自动将其发布到指定 Topic，实现离线通知。
会话保持（Session Persistence）：MQTT 3.1.1 已可通过 Clean Session = 0 保留会话状态；MQTT 5.0 用 Clean Start 和 Session Expiry Interval 对其进行了更明确、可控的表达。离线消息能否缓存还取决于订阅、QoS、会话配置与 Broker 策略。
2.5 MQTT 的局限性
尽管 MQTT 在传输层面表现卓越，但在工业物联网的实际应用中，开发者很快会遇到以下痛点：
- 数据格式不统一：各厂商自定义 JSON 结构，互操作性差
- 状态管理薄弱：LWT 仅支持异常断线通知，无法构建完整的设备状态视图
- 缺乏数据建模：没有标准的数据类型系统和设备建模机制
- 缺少统一 Schema：即使使用 JSON，也需要另行约定字段、类型、单位和兼容策略
- 编码效率不固定：若采用冗长 JSON，字段名和文本编码会增加消息体积
- 主题命名无规范：各厂商自行定义 Topic 结构，缺乏统一的命名约定
三、Sparkplug B 协议深度解析
3.1 协议定位
Sparkplug 是 Eclipse Foundation 托管的开放规范，早期版本由 Cirrus Link Solutions 推动，3.0 起按 Eclipse Foundation Specification Process 管理。Eclipse Tahu 是其参考实现项目。Sparkplug B 的目标是：在 MQTT 之上，为工业物联网定义标准化的数据交换与会话状态语义。
Sparkplug B 不是替代 MQTT，而是：
- 使用 MQTT 作为底层消息协议（支持 MQTT 3.1.1 和 MQTT 5.0）
- 使用 Google Protocol Buffers（Protobuf）作为数据序列化格式
- 定义标准化的主题命名空间（Topic Namespace）
- 引入 Birth/Death 证书机制实现完整的设备生命周期管理
- 建立标准化的数据类型系统和 Metric 数据模型

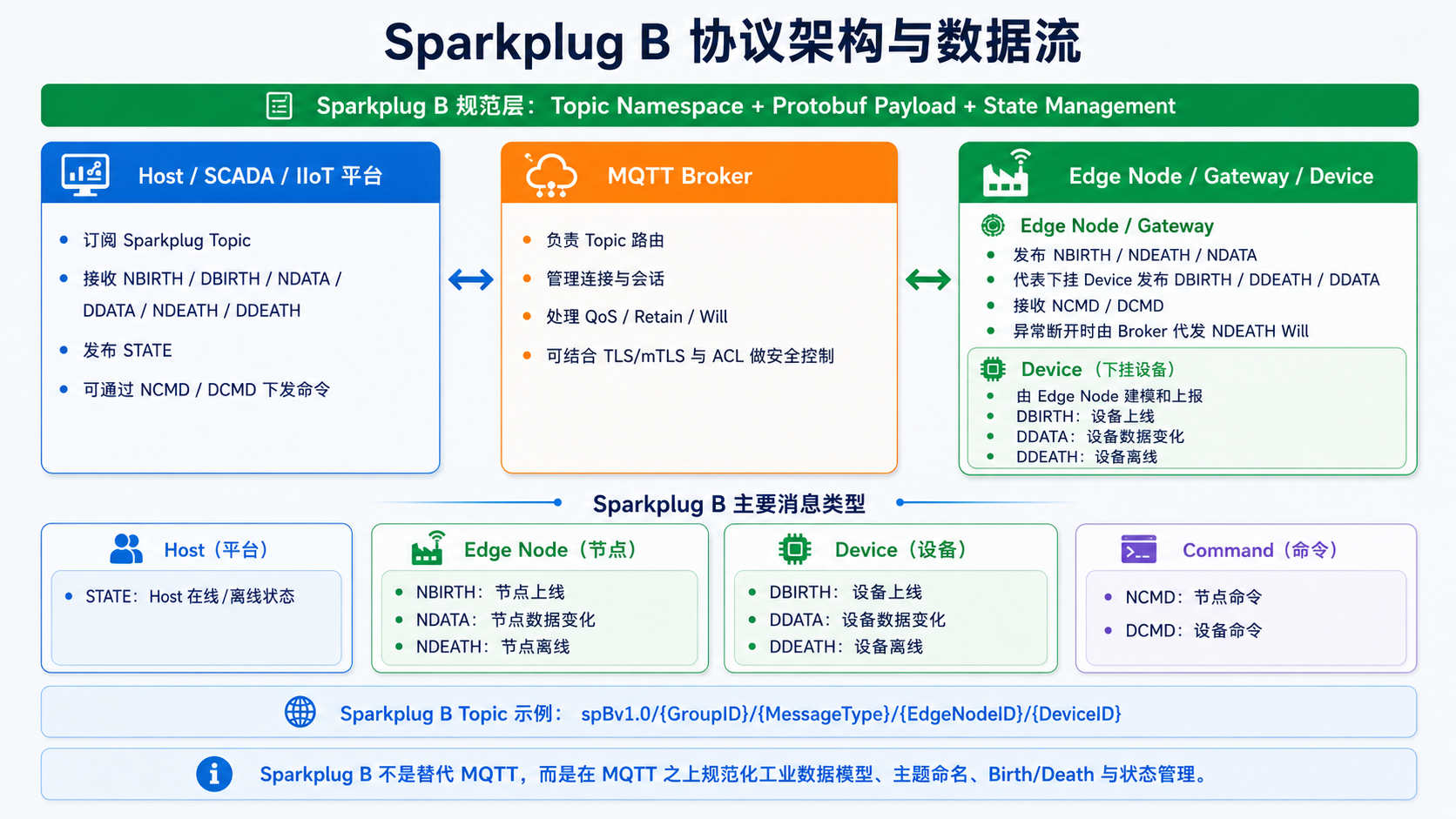

3.2 系统架构
Sparkplug B 的系统架构包含三类核心角色：
| 角色 | 说明 | 主要职责 |
|---|---|---|
| Host Application | 主机应用 / SCADA 系统 | 接收设备数据、管理节点状态、下发指令 |
| Edge Node | 边缘节点 / 网关 | 汇聚多个设备数据、维护设备层次关系、执行本地逻辑 |
| Device | 终端设备 / 传感器 | 采集物理量、执行控制指令、上报状态变化 |
3.3 主题命名空间
Sparkplug B 对 MQTT Topic 进行了严格的结构化定义，格式为：
spBv1.0/{Group_ID}/{Message_Type}/{Edge_Node_ID}/{Device_ID}
spBv1.0：Sparkplug 版本标识（固定前缀）{Group_ID}：逻辑分组标识（如产线编号、区域编号）{Message_Type}：消息类型（NBIRTH、NDEATH、DBIRTH、DDEATH、NDATA、DDATA、NCMD、DCMD）{Edge_Node_ID}：边缘节点唯一标识{Device_ID}：设备唯一标识（可选，DBIRTH/DDATA/DDEATH/DCMD 需要）
Host 的状态消息使用独立格式：
spBv1.0/STATE/{Sparkplug_Host_ID}
这种标准化主题便于订阅过滤和组件发现，但 Group、Edge Node、Device、Metric 的命名及业务语义仍需项目治理，并不会自动消除所有跨厂商冲突。
3.4 消息类型（证书机制）
Sparkplug B 定义了一套完整的证书（Birth Certificate）机制来管理设备和节点的生命周期：
| 消息类型 | 全称 | 触发时机 | 说明 |
|---|---|---|---|
| NBIRTH | Node Birth | 边缘节点上线 | 节点连接时发送，包含节点所有 Metric 的初始状态 |
| NDEATH | Node Death | 边缘节点离线 | 异常断开时由 Broker 按 Will 发布；计划下线时由 Edge Node 主动发布 |
| DBIRTH | Device Birth | 设备上线 | 边缘节点下的设备首次报告时发送 |
| DDEATH | Device Death | 设备离线 | 设备从边缘节点断开时发送 |
| NDATA | Node Data | 节点数据变化 | 边缘节点自身的 Metric 数据变化时上报 |
| DDATA | Device Data | 设备数据变化 | 设备的 Metric 数据变化时上报 |
| NCMD | Node Command | 节点控制指令 | Host 向边缘节点下发控制命令 |
| DCMD | Device Command | 设备控制指令 | Host 向设备下发控制命令 |
| STATE | State | 主机状态 | Host 应用上线/离线时的状态通知 |
这套证书机制使得系统能够精确知道：
- 当前有哪些节点/设备在线
- 每个设备支持哪些 Metric（指标）
- 节点/设备何时建立或结束 Sparkplug 会话
- 数据是否完整（通过序列号检测丢包）

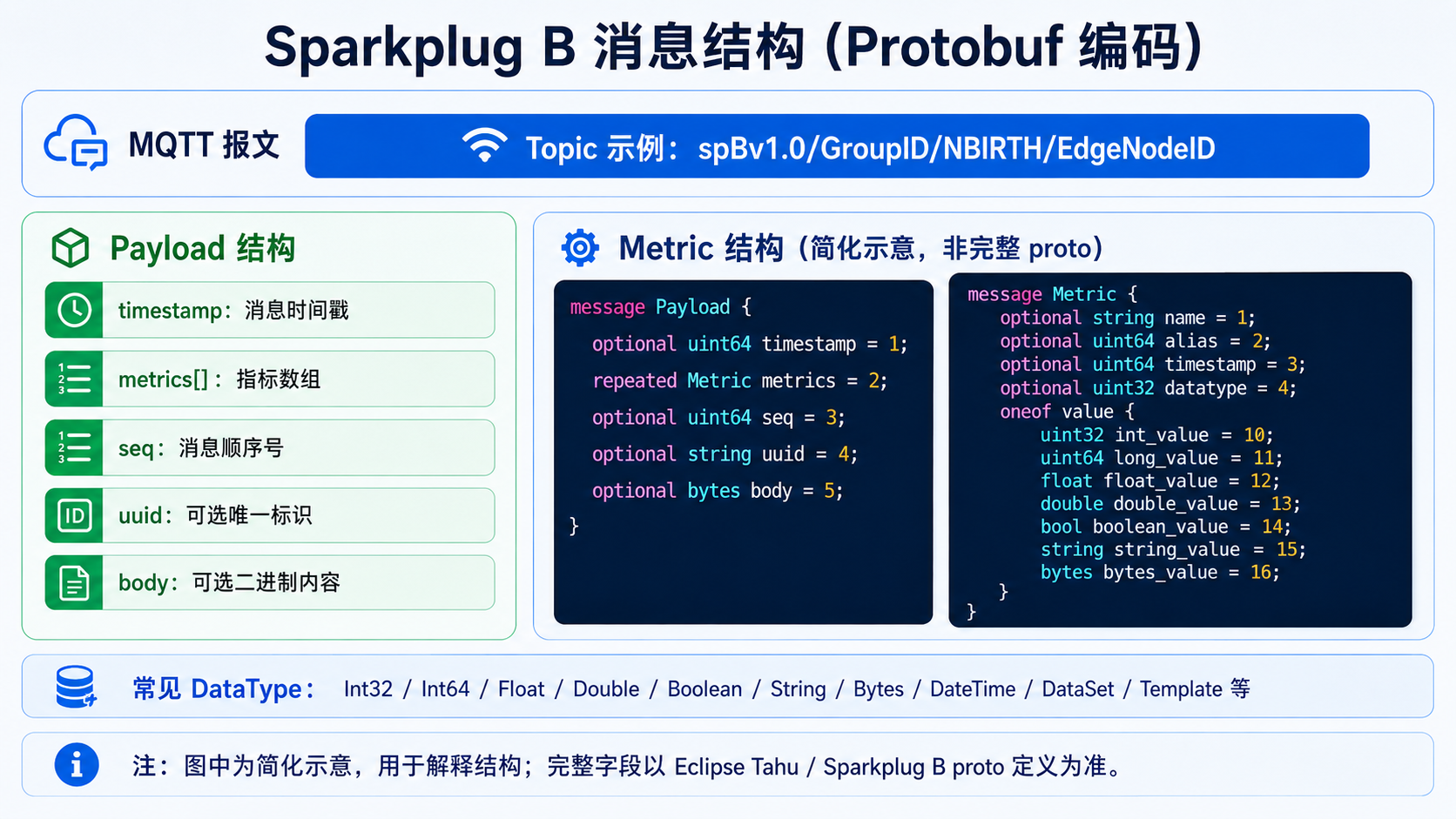

3.5 Protobuf 消息结构
Sparkplug B 的核心 Payload 采用 Google Protocol Buffers 定义，具备强类型、紧凑编码、跨语言支持等优势。
Payload 结构：
message Payload {
uint64 timestamp = 1; // 消息时间戳（毫秒）
repeated Metric metrics = 2; // 指标数据数组
uint64 seq = 3; // 序列号（0-255，循环递增）
string uuid = 4; // 可标识 body 所采用的自定义编码或 Schema
bytes body = 5; // 原始二进制数据（扩展用途）
}
Metric 结构：
message Metric {
string name = 1; // 指标名称
uint64 alias = 2; // 别名（用于减少传输开销）
uint64 timestamp = 3; // 指标时间戳
uint32 datatype = 4; // 数据类型（枚举值）
bool is_historical = 5; // 是否为历史数据
bool is_transient = 6; // 是否为瞬态数据
bool is_null = 7; // 值是否为 null
MetaData metadata = 8; // 元数据（单位、描述等）
PropertySet properties = 9; // 自定义属性
// value 使用 oneof 定义，确保类型安全
oneof value {
uint32 int_value = 10; // 32位整型
uint64 long_value = 11; // 64位整型
float float_value = 12; // 32位浮点
double double_value = 13; // 64位浮点
bool boolean_value = 14; // 布尔型
string string_value = 15; // 字符串
bytes bytes_value = 16; // 二进制
DataSet dataset_value = 17; // 数据集
Template template_value = 18; // 模板
}
}
模板机制（Template）：
Sparkplug B 支持 Template（模板）类型。模板定义只能出现在 NBIRTH 中；模板实例通过 template_ref 引用定义。NBIRTH/DBIRTH 中的实例必须包含定义中的全部成员，NDATA/DDATA 中则可以只发送发生变化的成员。
数据类型系统：
Sparkplug B 3.0 的 DataType 枚举包含 35 个值（含 Unknown），覆盖常见标量、复合类型和数组：
| 类别 | 数据类型 |
|---|---|
| 整数 | Int8、Int16、Int32、Int64、UInt8、UInt16、UInt32、UInt64 |
| 浮点 | Float、Double |
| 布尔 | Boolean |
| 字符串 | String、Text |
| 二进制 | Bytes、File |
| 时间 | DateTime |
| 复合 | DataSet、Template、PropertySet、PropertySetList |
| 数组 | Int8/16/32/64Array、UInt8/16/32/64Array、FloatArray、DoubleArray、BooleanArray、StringArray、DateTimeArray |
| 其他 | UUID、Unknown |
四、核心对比分析

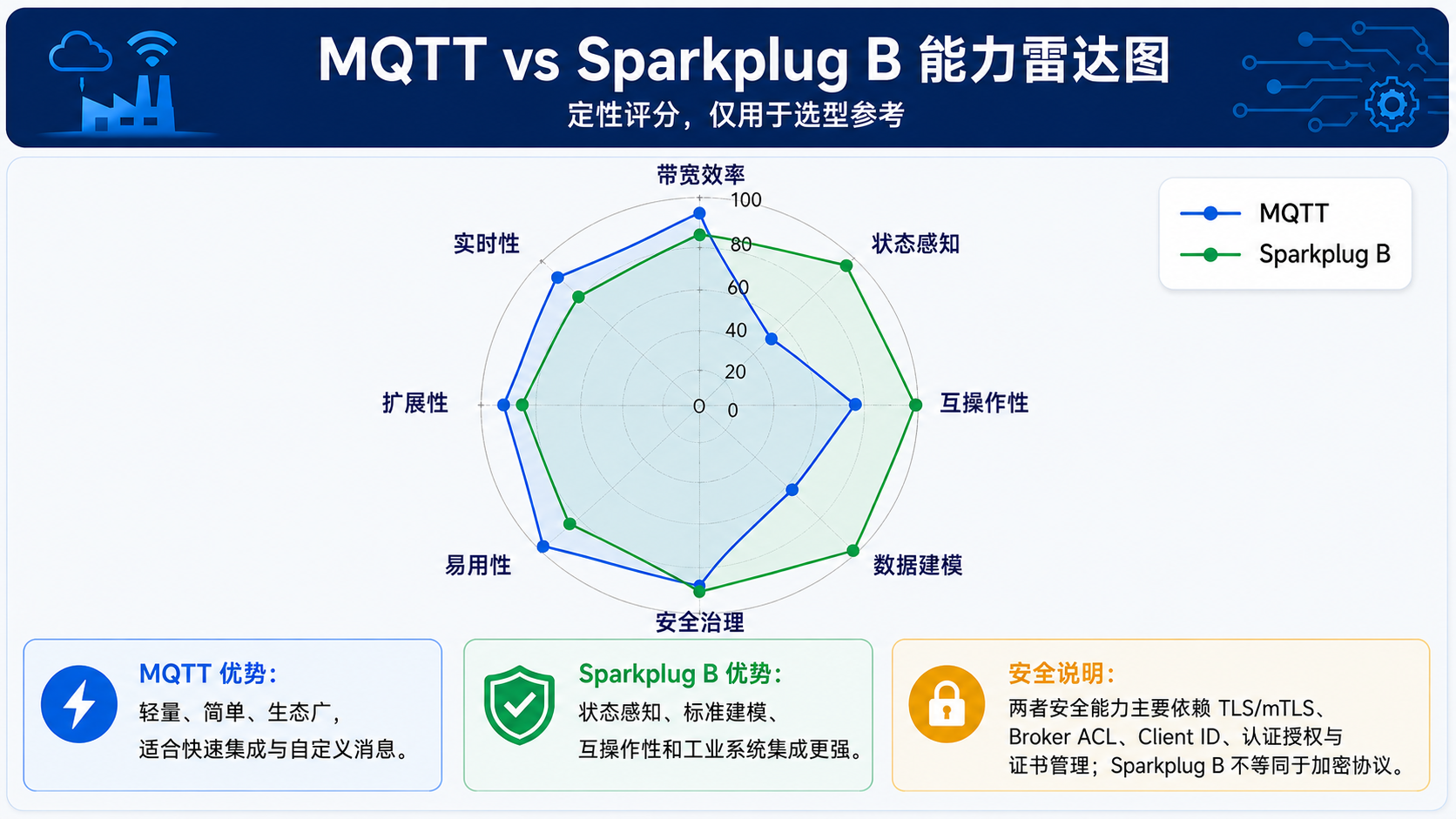

4.1 能力雷达对比
从八个关键维度评估 MQTT 和 Sparkplug B 的能力差异：
图中分数为作者的定性示意，不是协议标准评分或可复现基准测试结果。
解读：
- 带宽效率：MQTT 只规定传输，效率取决于应用 Payload；Sparkplug B 有 Birth 消息和 Payload 包装开销，但数据阶段可利用 Protobuf 与 Metric Alias 减少重复字段
- 状态感知：Sparkplug B 的 Birth/Death 证书机制实现完整的设备生命周期管理，大幅领先 MQTT 的 LWT
- 互操作性：Sparkplug B 统一了 Topic、Payload 和会话状态语义，可显著降低集成成本；真正的业务语义一致性仍依赖建模、命名治理和兼容性测试
- 数据建模：Sparkplug B 提供标准类型、Metric、Alias、DataSet 和 Template；MQTT 本身不规定业务数据模型
- 安全性：Sparkplug B 继承 MQTT 基础设施的 TLS、认证和 Broker ACL 等能力，本身不是加密协议
- 易用性：MQTT 简单灵活，学习成本低；Sparkplug B 规范较复杂，需要理解证书机制和数据类型系统
- 扩展性：MQTT 的 Topic 自由度高，扩展灵活；Sparkplug B 的标准化命名空间在扩展时有一定约束
- 实时性：两者基于相同的 MQTT 协议传输，实时性表现基本一致

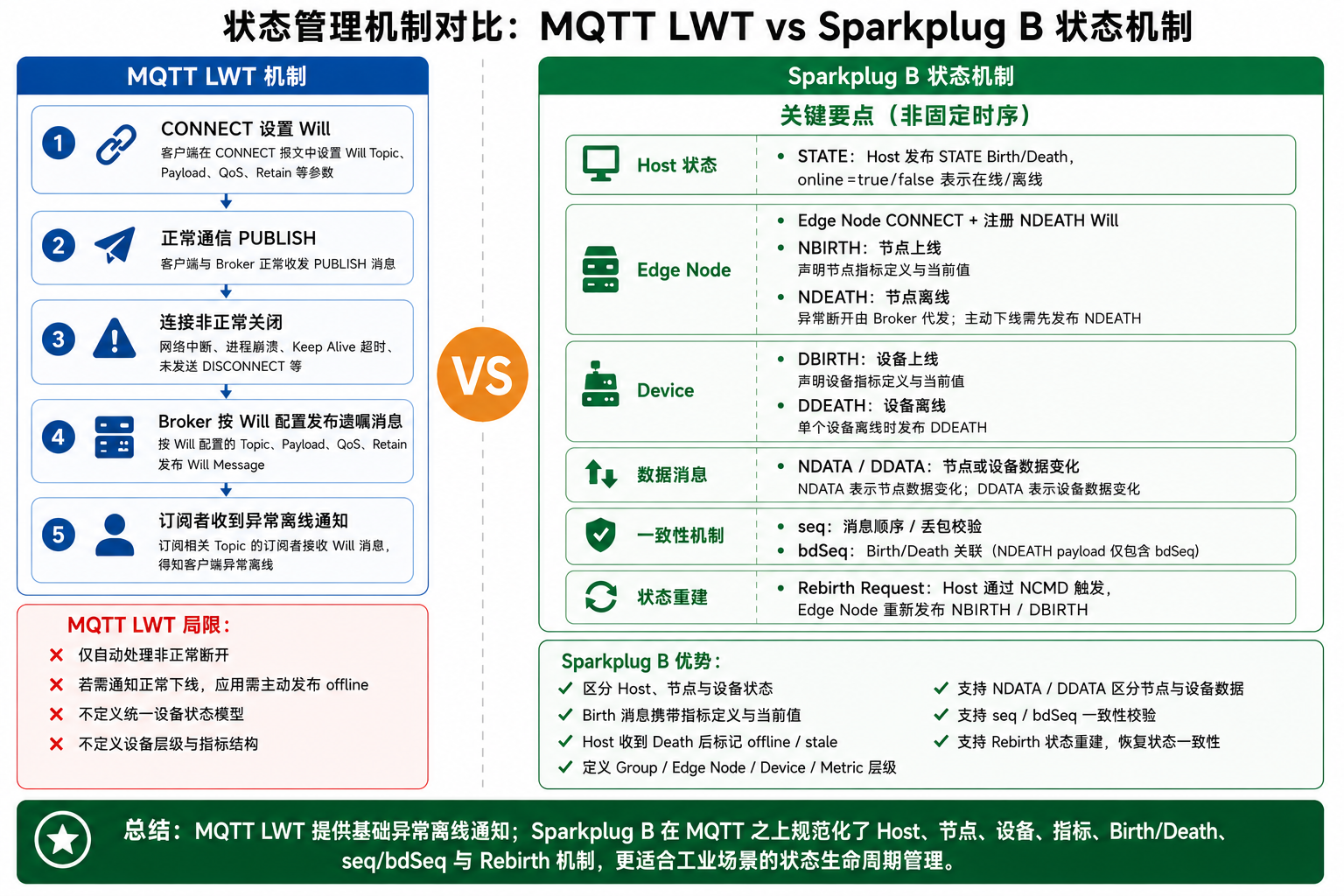

4.2 状态管理机制对比
状态管理是工业物联网的核心诉求之一。系统需要实时掌握每个设备的在线状态和健康状况。
MQTT 遗嘱消息（LWT）的局限：
- 仅在异常断开时触发：客户端正常断开（发送 DISCONNECT 报文）不会触发 LWT
- 正常下线需应用主动通知：客户端发送 DISCONNECT 时不会触发 Will，若业务需要“计划下线”状态，必须另行发布消息
- 缺少设备完整状态信息：LWT 仅携带一条预设消息，不包含设备的完整 Metric 列表
- 不支持设备层级关系：无法表达"边缘节点在线但某个子设备离线"的复杂状态
Sparkplug B 证书机制的优势：
- 统一表达离线状态：异常断开由 Broker 发布 NDEATH Will，计划下线由 Edge Node 主动发布 NDEATH；STATE 用于表达 Sparkplug Host 的在线/离线状态。仅凭 NDEATH 本身通常不能判断离线原因
- 完整的设备状态快照：NBIRTH 和 DBIRTH 消息包含节点/设备的全部 Metric 定义，Host 在收到后即可构建完整的设备数据模型
- 支持设备层级关系：边缘节点（Edge Node）可以管理多个设备（Device），通过 DBIRTH/DDEATH 精确追踪每个子设备的状态
- 会话连续性检查：
seq可发现消息序列缺口，bdSeq关联 Birth/Death 会话；连接存活仍依赖 MQTT Keep Alive、Will 和 Broker 行为，Sparkplug 不要求额外的周期业务心跳

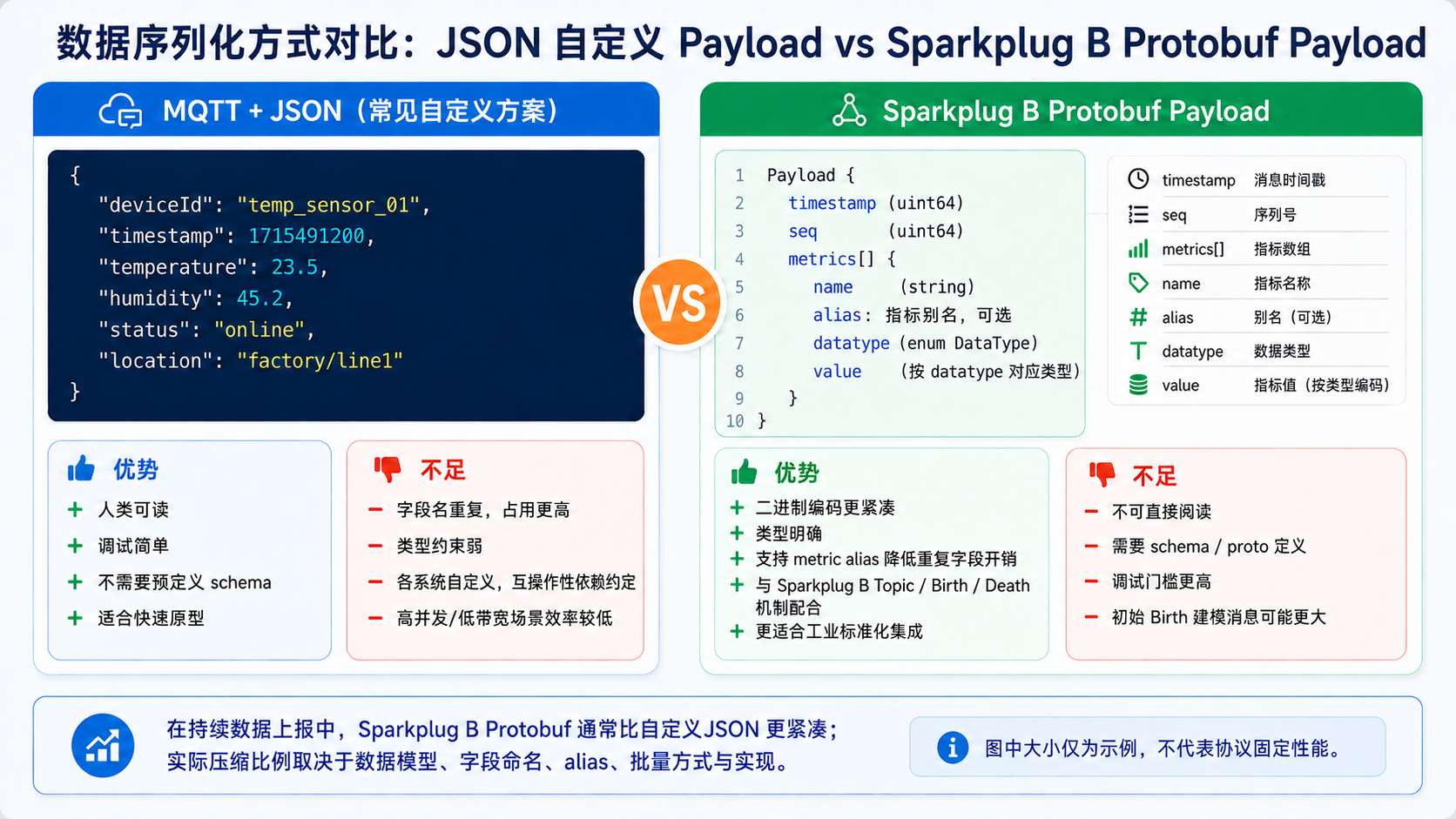

4.3 数据序列化对比
数据序列化方式直接影响消息体积、传输效率和解析性能。
JSON（MQTT 常见）：
| 优点 | 缺点 |
|---|---|
| 人类可读，调试方便 | 冗余字段名重复传输，浪费带宽 |
| 语言无关，生态丰富 | 若没有 JSON Schema 等额外约束，字段类型和语义容易漂移 |
| 开发调试简单 | 文本编码效率低，二进制数据需 Base64 |
| 解析开销大，尤其在大数据量时 |
Protobuf（Sparkplug B）：
| 优点 | 缺点 |
|---|---|
| 二进制编码通常比冗长 JSON 更紧凑 | 不可直接阅读，需工具解码 |
| Schema 和生成代码可增强类型约束 | 需要预定义 Schema（.proto 文件） |
| 跨语言支持（C/C++/Java/Python/Go/JS 等） | 调试相对复杂，需要专用工具 |
| 向后兼容，支持字段增删 | |
| 解析速度快，CPU 占用低 |
不能脱离数据模型、库实现和测试环境给出固定压缩倍数或耗时倍数。对于少量单值数据，Sparkplug 包装字段可能占比较高；对于包含大量重复字段名的 JSON，Protobuf 加 Metric Alias 通常更有优势。可靠的对比应公开：
- 完整 JSON 与 Sparkplug Payload 样本
- 是否计算 MQTT Topic、固定/可变报头与 TLS 开销
- 是否使用 Metric Alias、批量上报和压缩
- 客户端库、语言、硬件、消息频率与 QoS

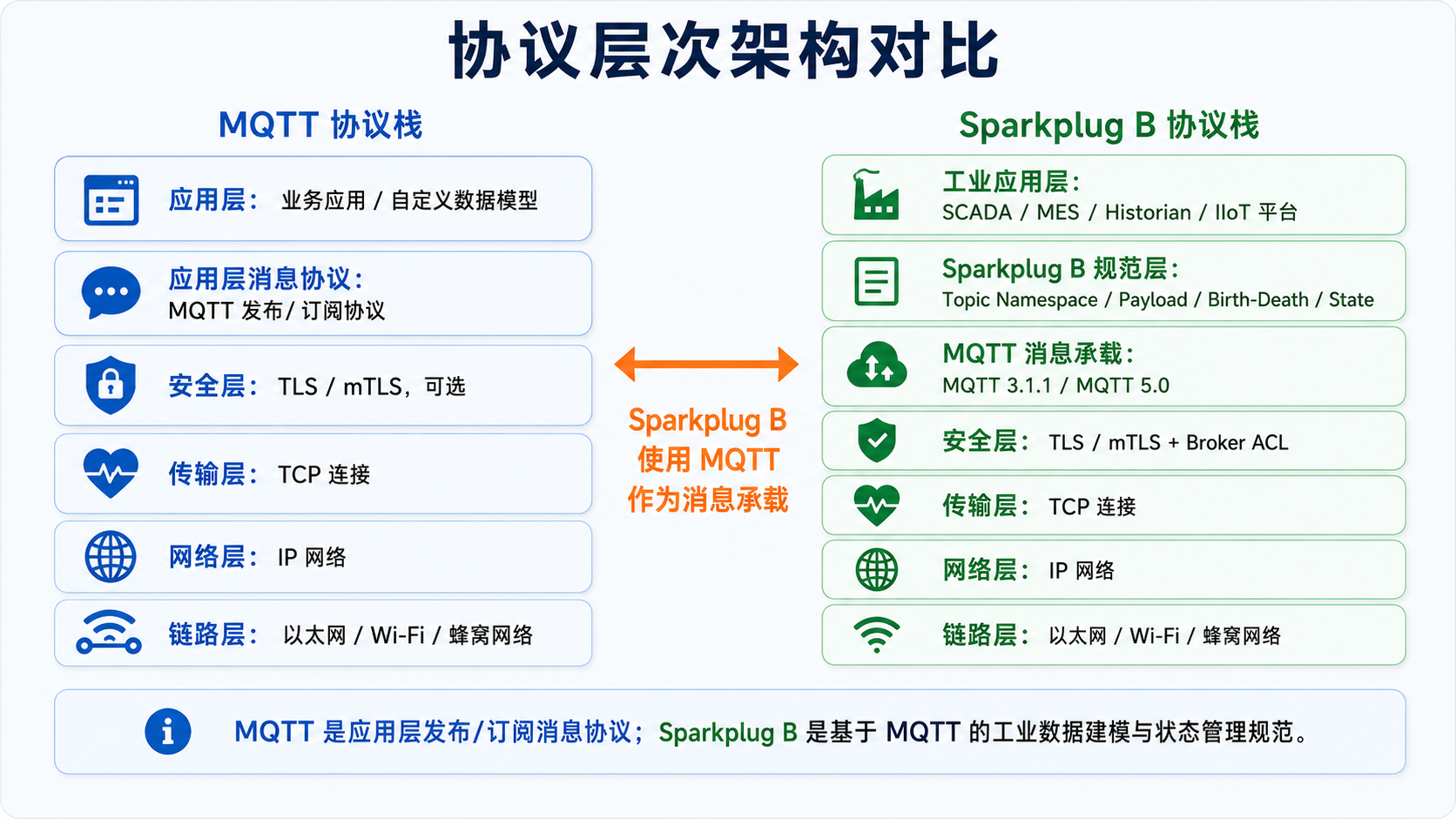

4.4 协议层次架构对比
理解两者的协议层次关系，是正确选型的关键。
MQTT 位于 OSI 模型的应用层（第 7 层），直接基于 TCP 传输层（第 4 层）运行，是一套完整的应用层消息协议。
Sparkplug B 则是一个更高层的应用层规范，它：
- 使用 MQTT 作为传输协议
- 在 MQTT 之上定义了数据格式（Protobuf）
- 规定了主题命名空间的结构
- 定义了设备生命周期管理的语义
因此，Sparkplug B 是"MQTT + Protobuf + 规范"的组合，而不是独立的传输协议。
4.5 性能评估方法
Sparkplug B 的性能不是一个固定倍数，主要取决于数据阶段节省的重复字段，能否抵消 Birth、状态管理和 Payload 包装带来的额外开销。
更可能受益的情况：指标数量多、更新频繁、JSON 字段名长、启用 Metric Alias、可以批量发布。
需要谨慎评估的情况：单次只发一个很小的值、节点频繁重连、设备资源极小、网络并非原生 IP/TCP，或现有二进制 Payload 已经很紧凑。
网络边界：Sparkplug 3.0 要求 MQTT 3.1.1/5.0 客户端与相应基础设施，通常运行在 TCP/IP 上。LoRa 等非 IP 链路一般需要网关转换，不能因为“带宽受限”就直接推导出 Sparkplug 一定适用。
五、应用场景分析
5.1 MQTT 适用场景
MQTT 的轻量、灵活、易用特性，使其非常适合以下场景：
智能家居：门锁、温控器、照明系统的互联。MQTT 的简单性使得消费级 IoT 设备可以快速接入，Home Assistant 等开源平台均内置 MQTT 支持。
车辆遥测与云连接：位置、速度、能耗等数据可通过蜂窝网络上报云端。这里指后台遥测，不等同于对时延和安全有专门标准要求的 V2X 直连通信。
环境监测：温湿度、PM2.5、水质等传感器数据的周期性上报。QoS 1 可降低链路级丢失风险，但应用仍需处理重复消息、存储失败和端到端确认。
远程设备通知：自助终端、移动应用或边缘设备的状态与告警推送。涉及支付等高风险业务时，还必须满足支付行业标准、端到端鉴权、幂等和审计要求，不能仅凭 MQTT + TLS 判定安全。
消息推送：即时通知、告警推送。MQTT 的发布/订阅模型天然适合一对多的消息广播。
5.2 Sparkplug B 适用场景
Sparkplug B 的标准化、状态感知和互操作性，使其成为工业场景的理想选择：
智能工厂：产线设备的实时监控、MES 系统集成、OEE（设备综合效率）计算。Sparkplug B 可统一传输与状态语义，但 PLC、传感器、HMI 的业务标签仍需映射和验证。
能源管理：智能电网、油田数字化、新能源（风电/光伏）监控。能源系统对数据完整性和状态实时性要求极高，Sparkplug B 的证书机制确保系统始终掌握每个节点的健康状态。
楼宇自控（BAS）：暖通空调（HVAC）、照明控制、安防集成。可利用 Group、Edge Node、Device 和分层 Metric 名称映射物理结构，但规范并未固定“楼宇 → 楼层 → 房间”的语义模型。
过程监控与上层集成：适合 SCADA、Historian、MES 等系统的数据采集和状态同步。是否用于闭环控制、联锁或安全功能，必须结合确定性、失效模式和功能安全要求单独评估。
预测性维护：振动传感器、温度传感器、电流互感器的持续监测。通过 NDATA/DDATA 的时序数据流，结合边缘计算，实现设备故障的早期预警。
5.3 选型决策矩阵
| 场景特征 | 推荐方案 |
|---|---|
| 消费级 IoT、快速原型开发 | MQTT + JSON |
| 设备种类单一、自研系统 | MQTT + 自定义格式 |
| 多厂商设备集成、互操作需求 | Sparkplug B |
| SCADA/Historian/MES 数据集成 | Sparkplug B |
| 带宽成本敏感且有 IP/TCP 基础设施 | 实测 MQTT 自定义二进制与 Sparkplug B 后再决定 |
| 需要离线状态感知的工业场景 | Sparkplug B |
| 简单数据上报、无状态管理需求 | MQTT |
六、选型建议
6.1 何时选择 MQTT？
选择标准 MQTT 的场景包括：
- 项目处于初期阶段，需要快速验证概念，MQTT 的简单性可以大幅降低开发门槛
- 系统由单一团队/厂商开发，数据格式可以完全自主约定，互操作性不是首要考量
- 设备资源极度受限（如 8 位 MCU、KB 级 RAM），无法容纳 Protobuf 解析库
- 场景对状态管理要求不高，仅需要简单的数据上报和指令下发
- 现有系统已基于 MQTT 构建，迁移成本过高
6.2 何时选择 Sparkplug B？
选择 Sparkplug B 的场景包括：
- 工业物联网项目，涉及多品牌、多类型设备的集成
- 需要 SCADA/Historian/MES 集成，且所选产品已验证兼容 Sparkplug 3.0
- 对设备在线状态有严格要求，需要实时掌握每个节点的健康状态
- 带宽成本敏感，且已用真实 Payload 验证 Protobuf、Metric Alias 与批量策略确有收益
- 追求长期可维护性，标准化的数据模型降低了系统演进的技术债务
6.3 迁移路径
对于已基于 MQTT 运行的系统，向 Sparkplug B 的迁移可以分阶段进行：
- 第一阶段：在现有 MQTT Broker 上引入 Sparkplug B 边缘节点网关，将原有设备通过网关接入 Sparkplug B 规范
- 第二阶段：新设备直接采用 Sparkplug B 协议，旧设备维持 MQTT 直至退役
- 第三阶段：全面迁移至 Sparkplug B，享受标准化带来的互操作和运维便利
七、总结
MQTT 和 Sparkplug B 在物联网协议生态中扮演着不同但互补的角色：
- MQTT 是一款优秀的应用层消息协议，以其轻量、灵活、可靠的设计，在通用物联网领域获得了广泛采用。
- Sparkplug B 是基于 MQTT 的工业级应用层规范，通过 Protobuf 编码、标准化主题命名空间和 Birth/Death 证书机制，针对工业物联网中的互操作性、状态管理和数据建模等核心痛点提供统一约定。
两者不是同一层面的竞争关系：MQTT 负责消息传输，Sparkplug 在其上增加工业数据与会话状态约定。工业项目也不应仅凭行业标签自动选择 Sparkplug；仍需结合现有生态、设备资源、网络条件、数据模型、兼容认证和运维能力评估。
在技术选型时，建议从业务需求出发：如果追求快速开发、灵活自定义，MQTT 是更直接的起点；如果需要统一 Topic、Metric 和状态生命周期，并且相关产品已验证兼容，Sparkplug B 值得优先评估。
参考资源
- MQTT 3.1.1 规范 - OASIS
- MQTT 5.0 规范 - OASIS
- Sparkplug 规范与版本历史 - Eclipse Sparkplug
- Sparkplug 3.0.0 规范 PDF - Eclipse Sparkplug
- Eclipse Tahu 项目
- ISO/IEC 20922:2016
