做工控开发的同学应该都有同感：项目 70% 的时间耗在设备对接，真正写业务逻辑的时间不到 30%。但很少有人深究——为什么"标准协议"也接不好？

答案在于：国标只规范了协议的传输层和应用层框架，却没有规范"语义层"（哪个地址存什么物理量、什么数据类型、什么字节序）。这个语义层的缺失，是多协议接入困境的技术根因。

最近做了一个汽车零部件产线项目，现场设备清单：

- 西门子 S7-1500 PLC     → Modbus TCP（GB/T 19582.3-2008）
- 三菱 iQ-R PLC          → Modbus TCP
- 施耐德 ATV630 变频器    → Modbus RTU（GB/T 19582.2-2008）
- 多品牌电表（新旧混用）   → DLT/T 645-2007 / DLT/T 645-1997
- Atlas Copco 拧紧机     → 厂商私有协议（NDA）
- CEMS 环保监测          → HJ 212-2017


6 类设备、5 种协议。这篇文章，我从国标条款、字节级帧结构、工程延迟、代码质量四个维度，拆解多协议接入的根因。

一、Modbus 的"伪标准"陷阱：GB/T 19582 规范了什么，没规范什么

很多人以为"支持 Modbus"就够了。我们用国标条款拆解，证明这个认知是错的。

GB/T 19582.1-2008《Modbus 应用层协议规范》规范了什么

规范内容	条款要点
功能码（Function Code）	FC=01 读线圈、FC=03 读保持寄存器、FC=05 写单线圈、FC=06 写单寄存器、FC=16 写多寄存器
PDU 结构	[Function Code (1B)] [Data (N B)]
异常码	01 非法功能、02 非法地址、03 非法数据值、04 从站设备故障
寄存器寻址	保持寄存器地址范围 0x0000-0xFFFF

GB/T 19582.2-2008《Modbus 串行链路实现》规范了什么

规范内容	条款要点
RTU 模式	帧间隔 ≥ 3.5 字符时间；CRC-16 校验（低字节在前）
ASCII 模式	冒号起始、LRC 校验、CRLF 结束
物理层	RS-485 半双工、波特率 1200-115200
时序	从站响应超时、广播帧处理

寄存器语义层：完全由厂商私有定义

厂商	型号	输出频率寄存器	数据类型	字节序	系数
施耐德	ATV630	3201 (0x0C81)	REAL32	DCBA	0.01
ABB	ACS580	40105	UINT16	-	0.1
汇川	MD500	0x2001	REAL32	ABCD	0.01

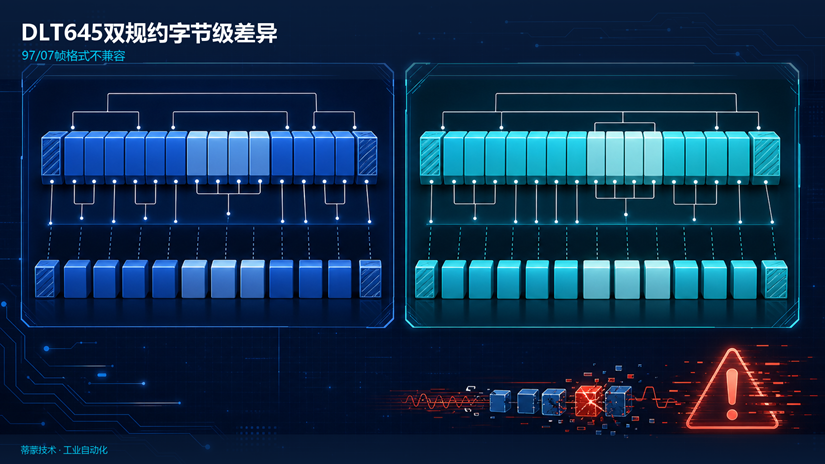

二、DLT/T 645 双规约：字节级不兼容的隐性陷阱

DLT/T 645 是少数有帧级国标定义的电表协议，但 1997 规约与 2007 规约并存，且字节级不兼容。

帧结构对比（字节级）

DL/T 645-1997 帧：

68H | A0 A1 A2 A3 A4 A5 | 68H | C | L | DATA | CS | 16H
帧头   地址域(6B,BCD)     帧头  控制 长度 数据域 校验 结束


DL/T 645-2007 帧：

68H | A0 A1 A2 A3 A4 A5 A6 A7 | 68H | C | L | DATA(含协议版本) | CS | 16H
帧头   地址域(8B,BCD)             帧头  控制 长度 数据域            校验 结束


抄表命令构造差异（代码级）

/**
 * 07 规约抄表命令构造
 * DI = 4 字节（如 00010000 读正向有功总电能）
 * 传输时每字节 +33H
 */
public static byte[] buildReadCmd_07(String address, String di) {
    ByteBuffer buf = ByteBuffer.allocate(24);
    buf.put((byte)0x68);                                    // 帧头
    buf.put(formatAddressBCD(address, 8));                  // 地址域 8 字节
    buf.put((byte)0x68);                                    // 帧头
    buf.put((byte)0x11);                                    // 控制码：读数据
    byte[] diBytes = hexToBytes(di);                        // DI 4 字节
    reverse(diBytes);                                       // 低字节在前
    for (int i = 0; i < diBytes.length; i++) {
        diBytes[i] = (byte)(diBytes[i] + 0x33);             // 每字节 +33H
    }
    buf.put((byte)diBytes.length);
    buf.put(diBytes);
    buf.put((byte)checksum(buf));                           // 累加和校验
    buf.put((byte)0x16);                                    // 结束符
    return trim(buf);
}

/**
 * 97 规约抄表命令构造
 * DI = 2 字节（如 9010 读组合有功总电能）
 * 地址域 6 字节（比 07 少 2 字节！）
 */
public static byte[] buildReadCmd_97(String address, String di) {
    ByteBuffer buf = ByteBuffer.allocate(20);
    buf.put((byte)0x68);
    buf.put(formatAddressBCD(address, 6));                  // 地址域 6 字节！
    buf.put((byte)0x68);
    buf.put((byte)0x01);                                    // 控制码不同
    byte[] diBytes = hexToBytes(di);                        // DI 仅 2 字节
    reverse(diBytes);
    for (int i = 0; i < diBytes.length; i++) {
        diBytes[i] = (byte)(diBytes[i] + 0x33);
    }
    buf.put((byte)diBytes.length);
    buf.put(diBytes);
    buf.put((byte)checksum(buf));
    buf.put((byte)0x16);
    return trim(buf);
}


三、BCD + 加33H 编码：解析的精度陷阱

DLT645 数据域采用 BCD 码 + 每字节加 33H 的特殊编码。解析逻辑：

/**
 * DLT645 数据域解析（07规约，4字节数据域示例）
 * 步骤：减33H → 反转字节序 → BCD拼接 → 加小数点
 */
public static double parseDLT645Energy(byte[] dataField, int decimalPlaces) {
    // 1. 每字节减 33H
    byte[] decoded = new byte[dataField.length];
    for (int i = 0; i < dataField.length; i++) {
        decoded[i] = (byte)(dataField[i] - 0x33);
    }

    // 2. 反转（DLT645 低字节在前）
    for (int i = 0; i < decoded.length / 2; i++) {
        byte tmp = decoded[i];
        decoded[i] = decoded[decoded.length - 1 - i];
        decoded[decoded.length - 1 - i] = tmp;
    }

    // 3. BCD 拼接
    StringBuilder sb = new StringBuilder();
    for (byte b : decoded) {
        sb.append(String.format("%02X", b & 0xFF));
    }

    // 4. 加小数点（依据 DI 定义，总电能通常 2 位小数）
    String numStr = sb.toString();
    if (decimalPlaces > 0 && numStr.length() > decimalPlaces) {
        numStr = numStr.substring(0, numStr.length() - decimalPlaces)
               + "." + numStr.substring(numStr.length() - decimalPlaces);
    }

    return Double.parseDouble(numStr);
}


四、实时反控的时间预算：全上云的物理约束

工业现场需要实时反控（如拧紧扭矩超标立即停机）。全上云架构存在不可逾越的物理延迟。

环节	延迟	约束来源
扭矩数据采样	20-50ms	ADC 硬件
边缘 → 4G 基站	100-300ms	3GPP 无线空口规范
基站 → 云服务器	20-100ms	运营商骨干网
云端解析+判断	30-80ms	应用层
云 → 边缘下行	100-300ms	3GPP 规范
端到端	270-830ms	4G 物理层下限

结论：实时反控（< 500ms）必须在边缘完成，云端只做汇总分析。这是架构原则，不是优化选项。

五、传统代码级适配的结构性缺陷（量化）

// 典型的协议适配"屎山"
public void handle(byte[] raw, String type, String vendor) {
    if ("modbus_tcp".equals(type)) {
        handleModbusTcp(raw, vendor);       // 200 行
    } else if ("modbus_rtu".equals(type)) {
        handleModbusRtu(raw, vendor);       // 180 行
    } else if ("dlt645_2007".equals(type)) {
        handleDlt645_07(raw);               // 250 行
    } else if ("dlt645_1997".equals(type)) {
        handleDlt645_97(raw);               // 280 行
    }
    // 业务逻辑也耦合在这里
    if (torque > threshold) { alarm(); }
}


代码质量量化：

质量维度	实测值	可接受阈值	后果
圈复杂度	单方法 > 40	< 10	测试组合爆炸
方法行数	2000+	< 50	维护成本指数上升
协议/业务耦合	100%	< 20%	改协议破坏业务
可测试性	依赖设备	应可 mock	覆盖率近乎 0
复用率	< 10%	> 80%	重复造轮子

我们需要一个协议无关、配置驱动的接入层：

• 协议归一：Modbus/DLT645/HJ212/私有协议统一抽象为标准模型
• 模板化接入：配置代替编码，加协议 = 加模板
• 边缘算力：规则引擎本地运行，实时反控断网可用
• 四层解耦：协议-业务、驱动-模板、接入-控制、平台-设备

痛点	根因（国标级）	工程代价
Modbus"伪标准"	GB/T 19582 未规范语义层	逐厂商维护映射表
DLT645 双规约	07/97 帧字节级不兼容	必须分流解析
BCD+加33H	特殊编码	解析精度陷阱
实时反控不可行	4G 物理层延迟下限 270ms	必须边缘部署
代码屎山	圈复杂度 > 40	维护噩梦
