IS300T030-C-EST

IS300T030-C-EST伺服驱动器在CAN通讯正常时呈现特定波形（图左），手动按动作或自动运行,

驱动器显示出现-H-C,伺服电机出行停顿,示波器波形短暂消失,几秒钟后又恢复动作,反复出现.

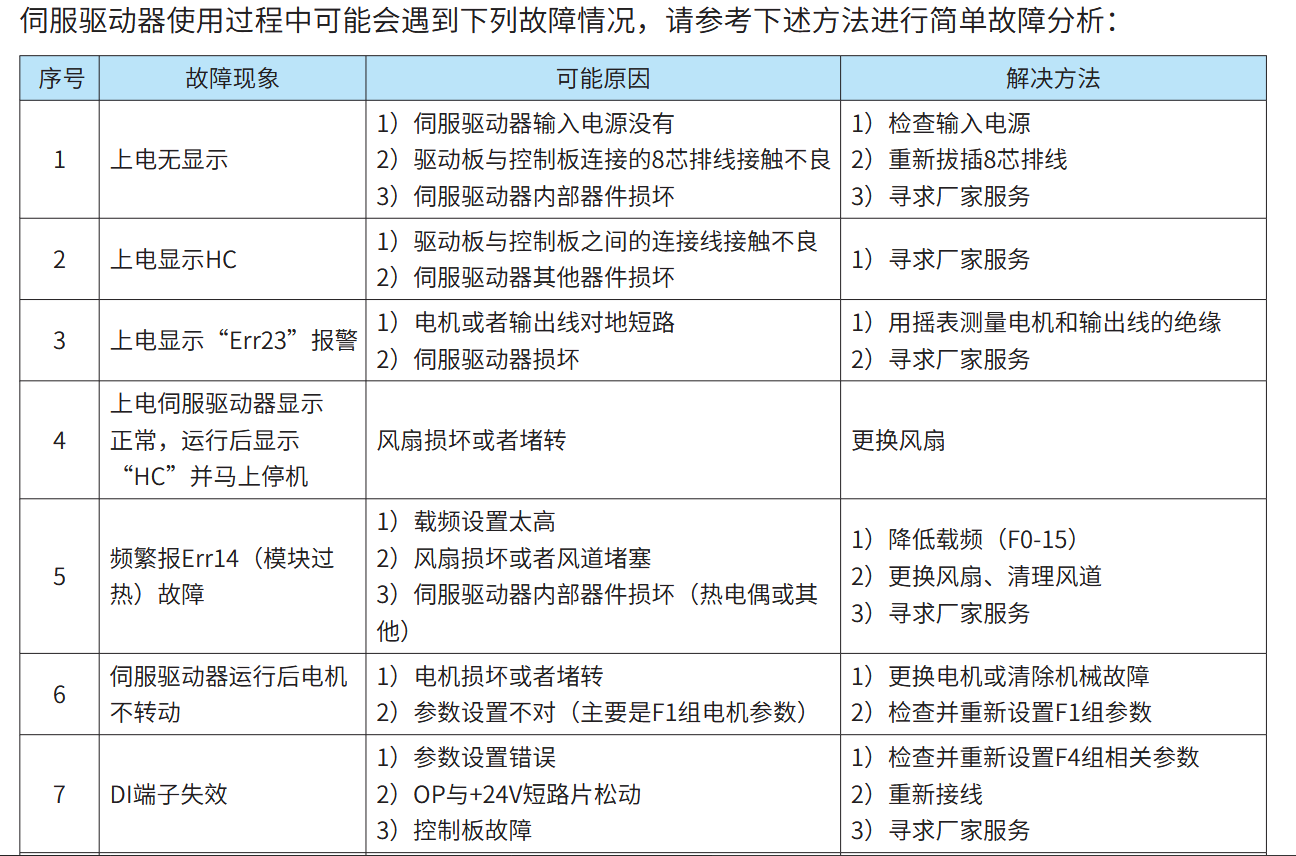

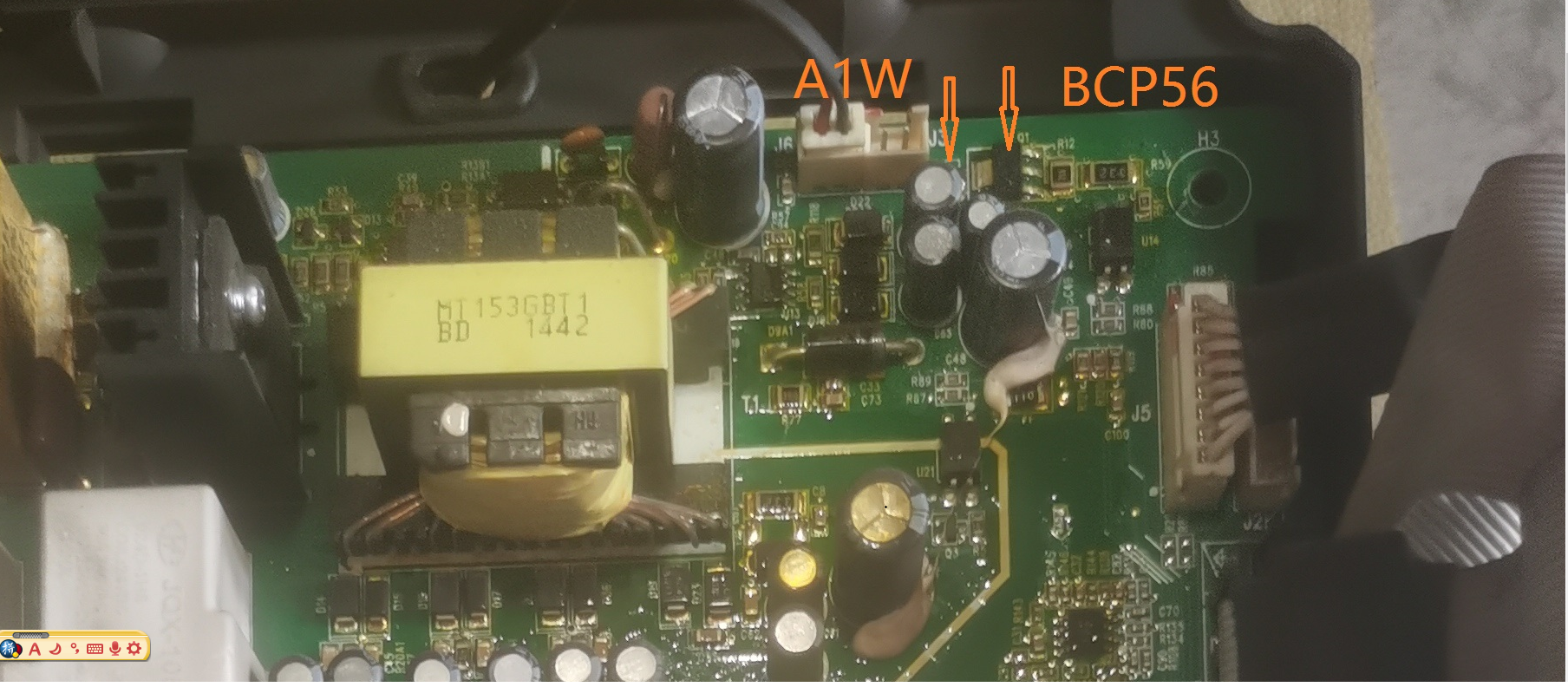

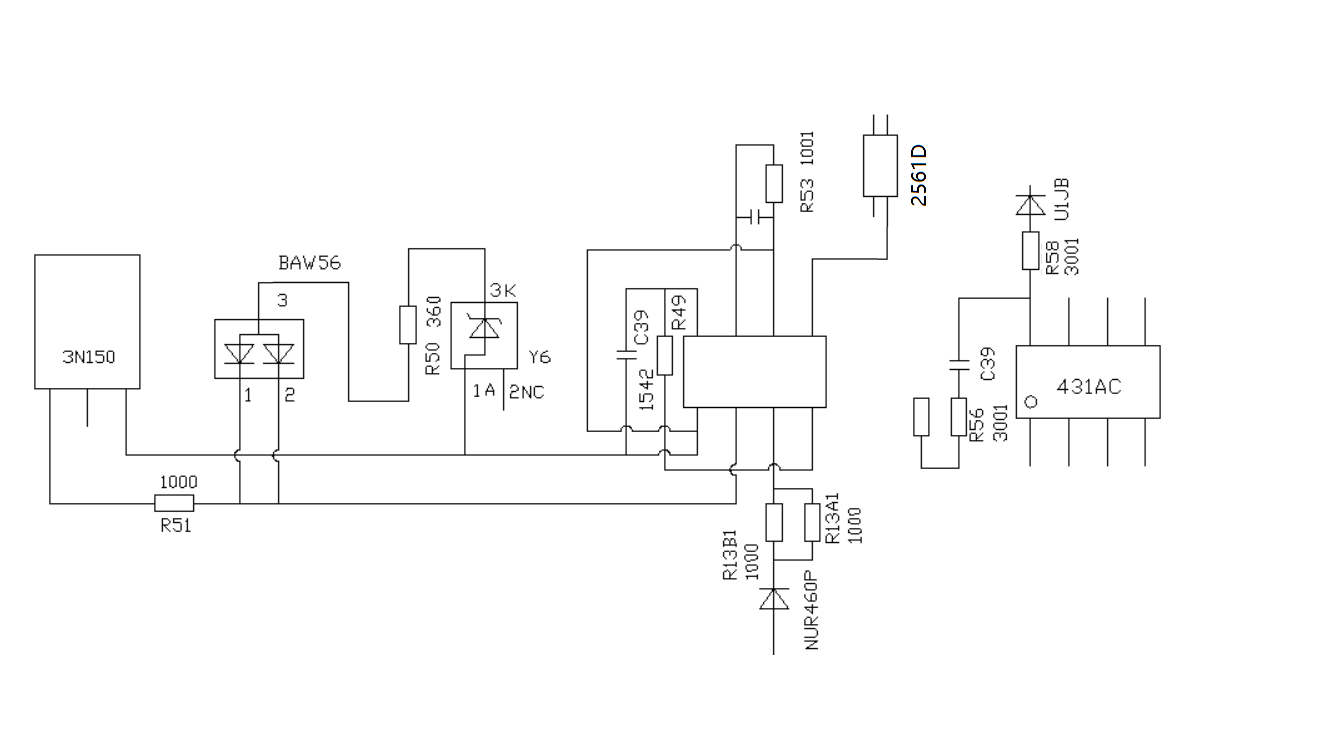

电源管理芯片元器件实测图

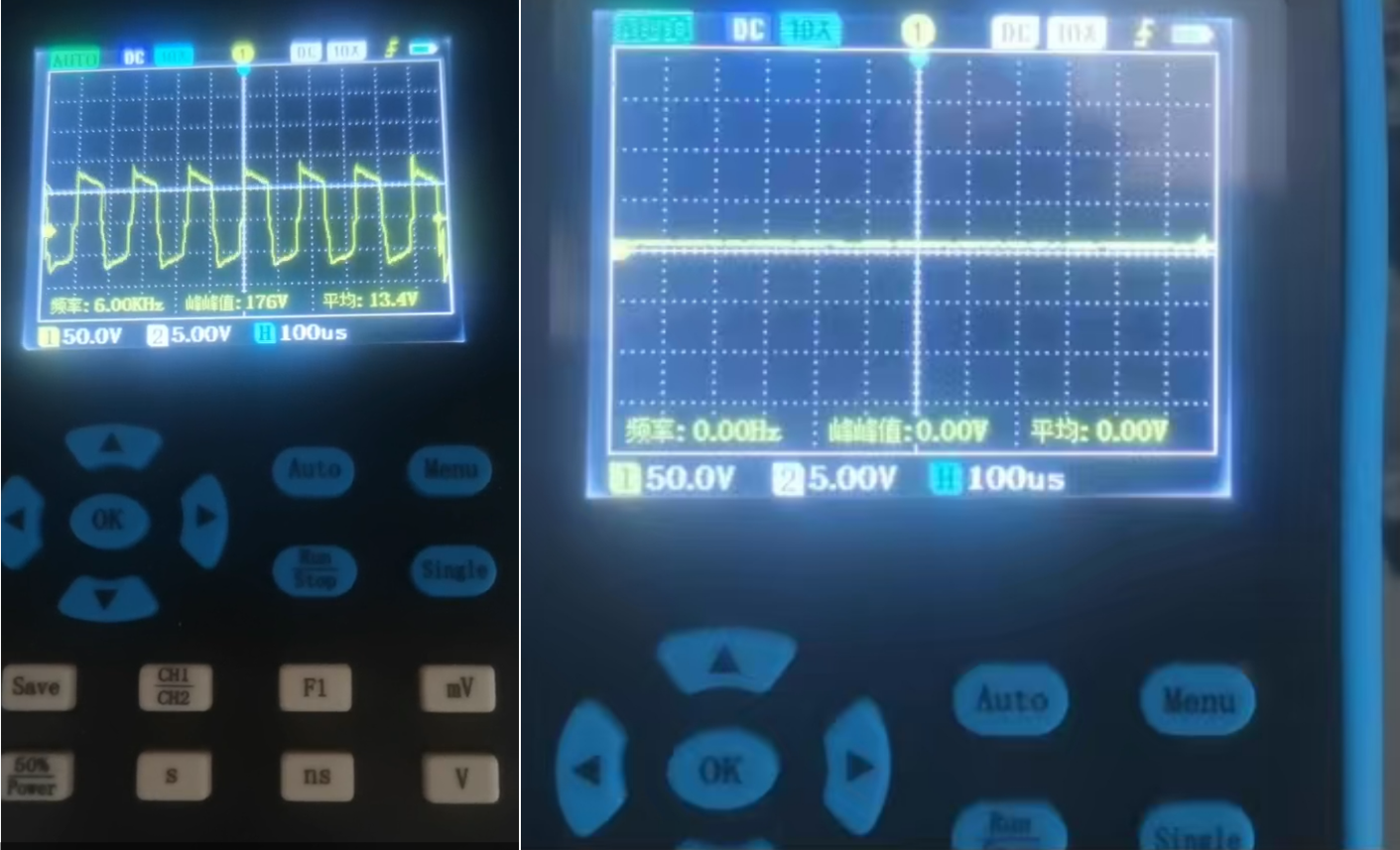

图左为CAN通讯正常时的波形

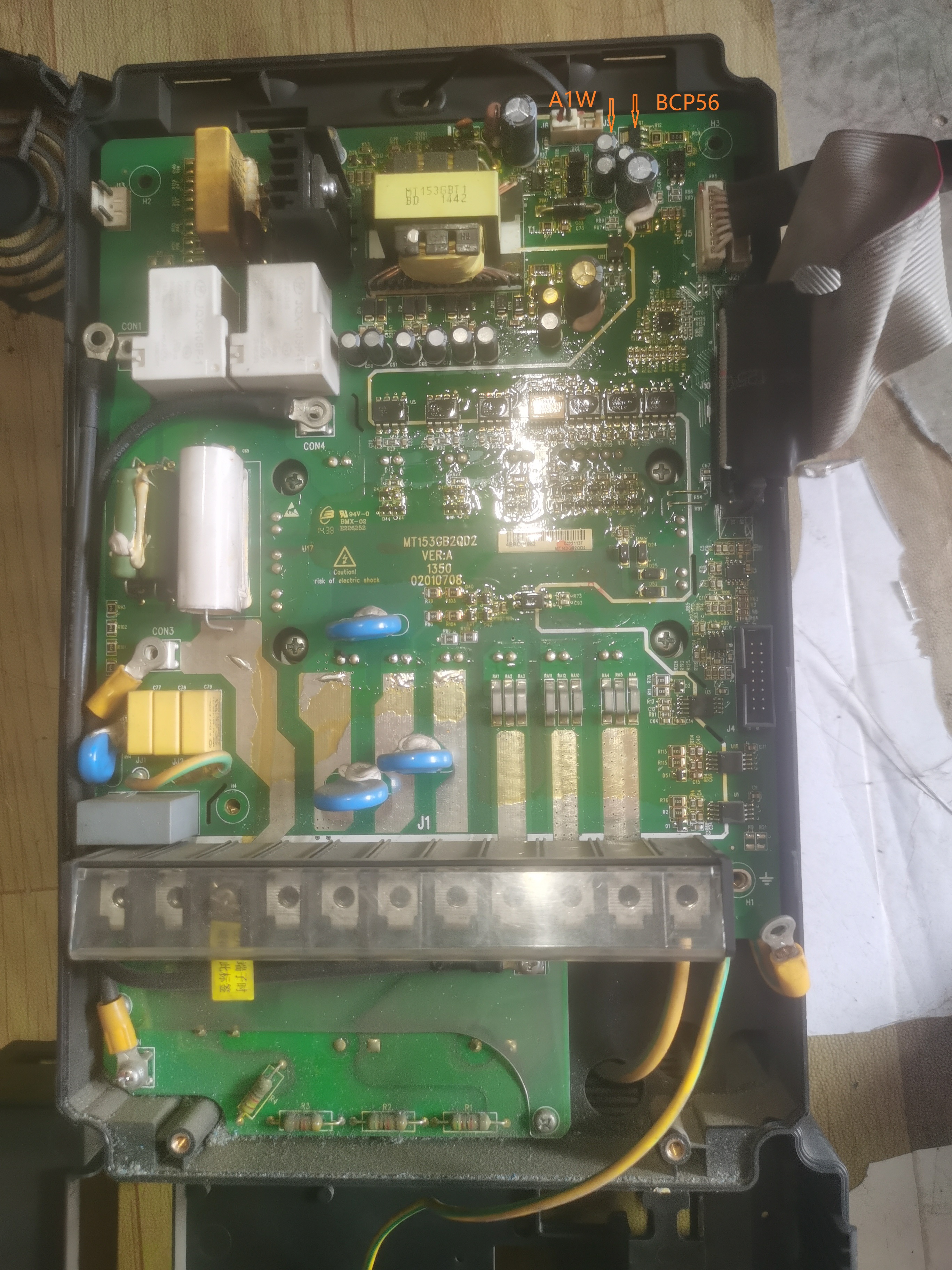

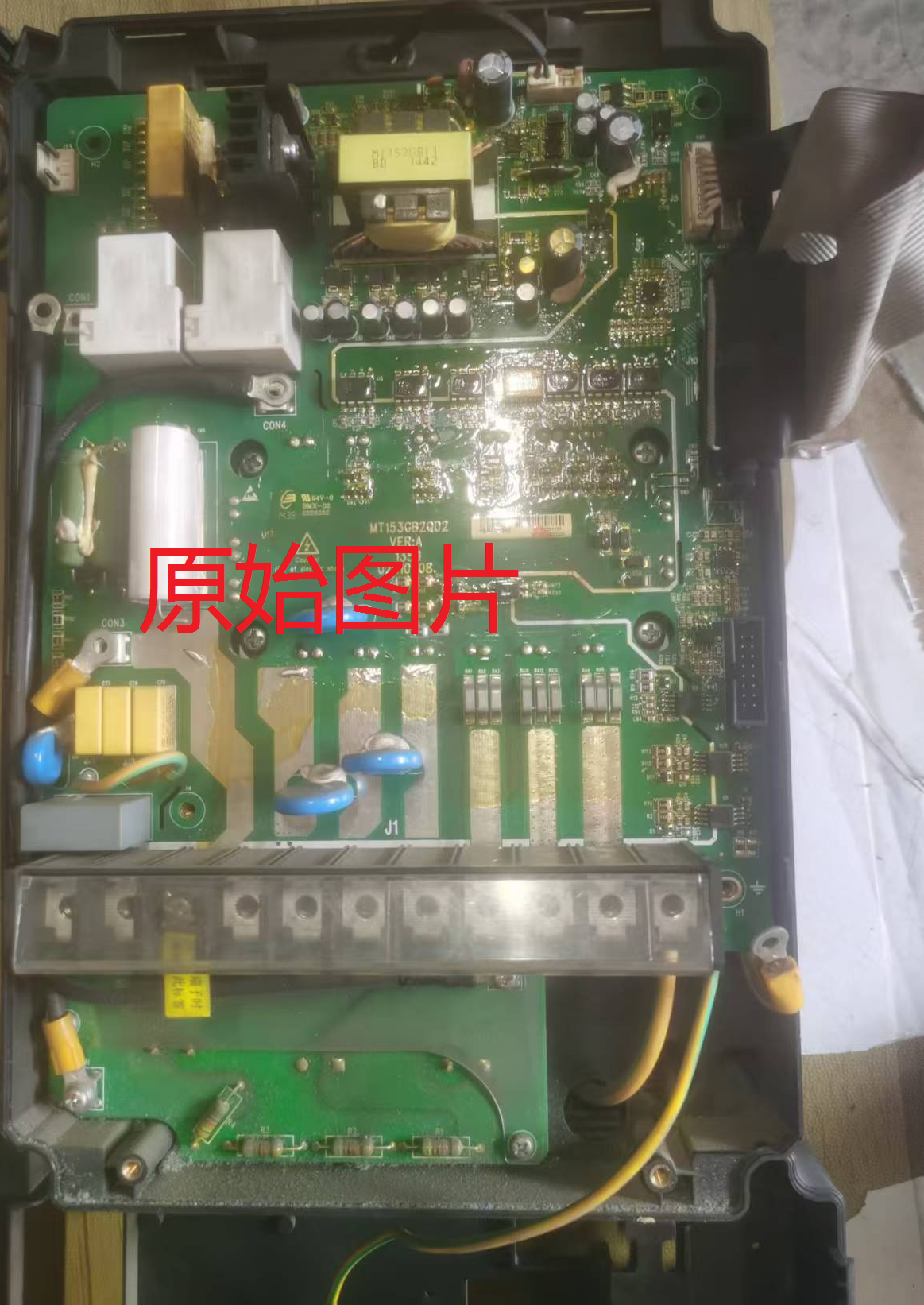

IS300T030-C-EST 伺服驱动器主板

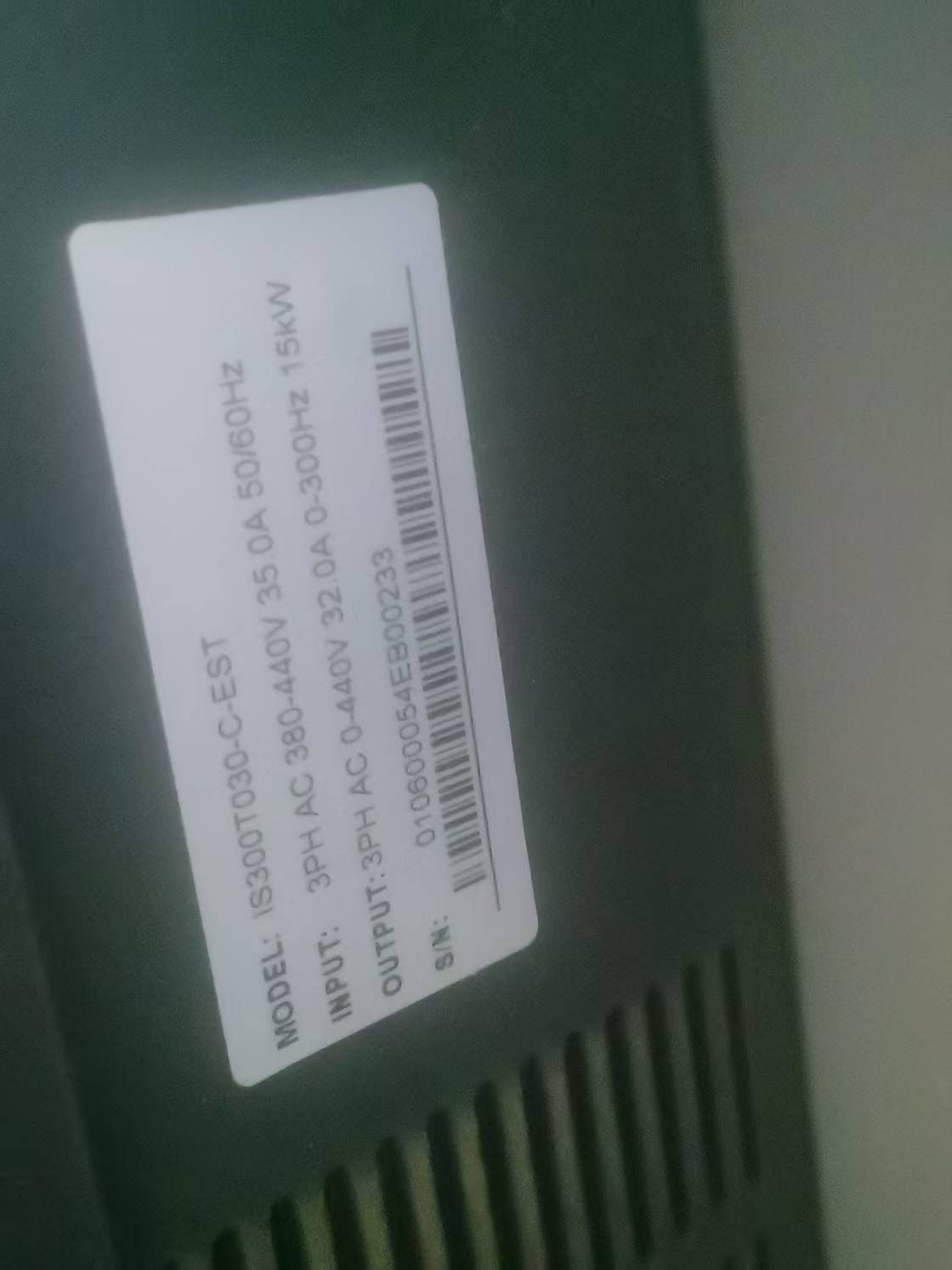

伺服驱动器铭牌

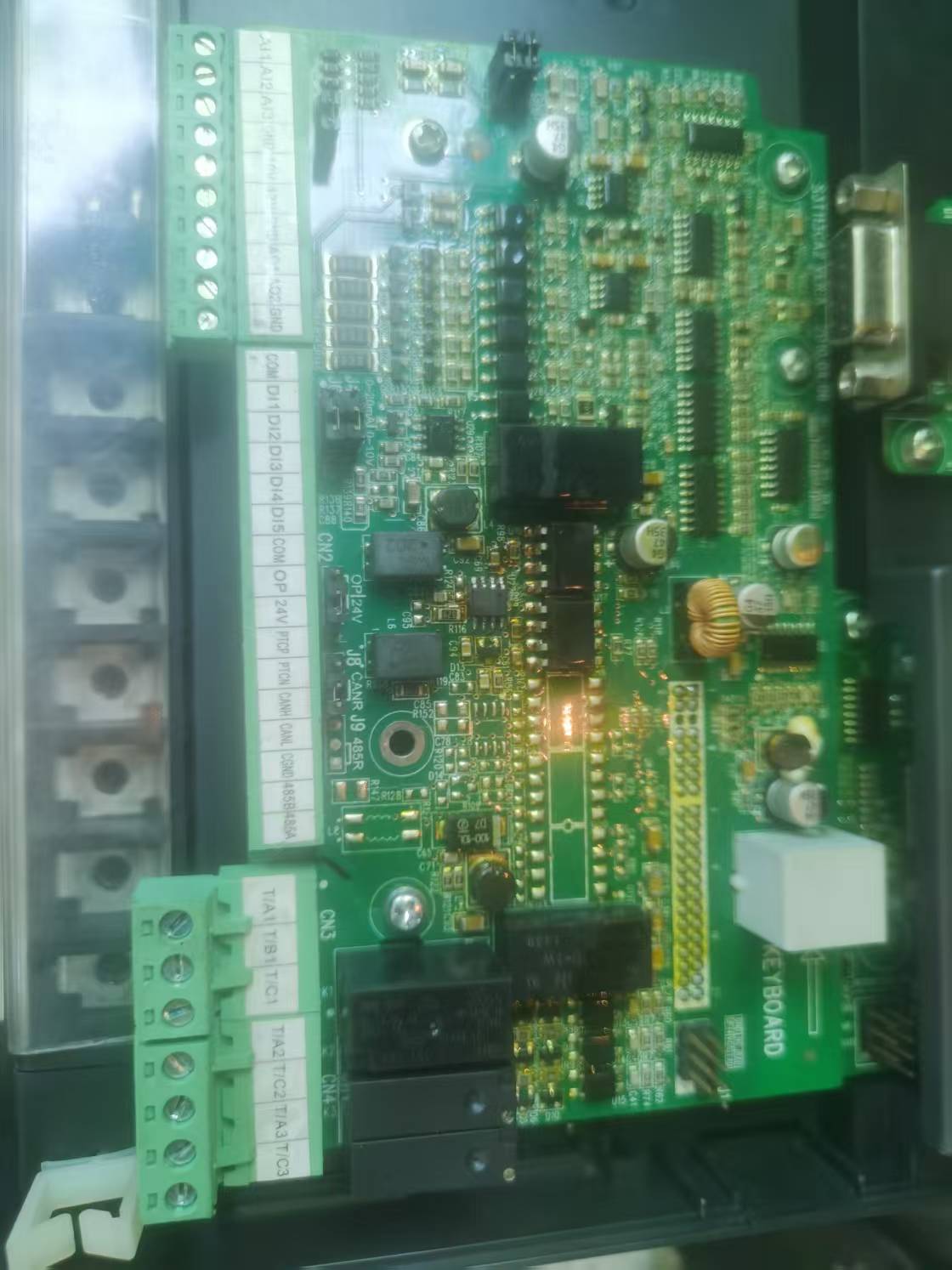

控制板

控制板

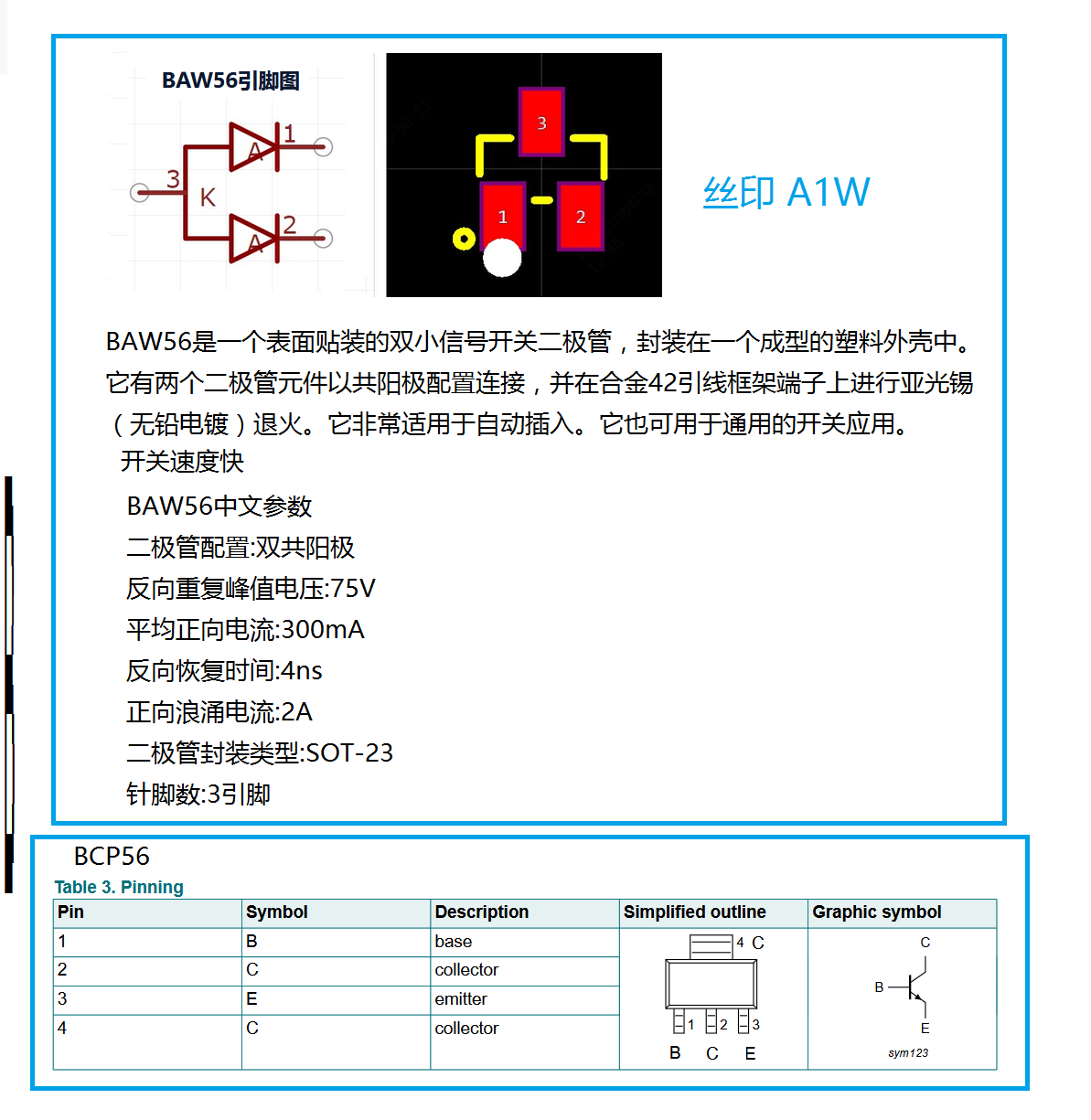

BAW56  BCP56

二极管

BAW56(丝印A1W)是一种开关二极管，具有高开关速度，应用于电子设备的开关电路、检波电路、高频整流电路及保护电路，例如用于电路IC接口旁的限幅、信号抑制传导抗干扰，以及ESD保护、极性反转保护和感性负载保护等。 该器件常见于SOT-23封装，为双共阳极配置，属于小信号类型。关键参数通常包括反向耐压70V至85V、正向电流200mA至250mA、正向压降1.25V和反向恢复时间4ns至6ns，具体数值可能因制造商和具体型号而异。

BCP56是一款NPN型硅中功率双极晶体管，属于分离式半导体器件。该器件采用表面贴装技术，标准封装形式为SOT-223（含3引线+接片），同时支持SC-73和TO-261封装。应用包括信号放大、开关电路及音频频率（AF）驱动器输出级。

该晶体管最大集电极电流为1A（部分型号可达1.2A），集电极-发射极击穿电压80V，集电极-基极电压100V。直流电流增益(hFE)范围覆盖25-250，最低值在25（VCE=2V，IC=500mA）至63（VCE=2V，IC=150mA）之间，具体数值随测试条件变化。器件最大功率损耗为1.5W，工作温度范围-65℃至+150℃。其特性包含低集电极-发射极饱和电压（典型值0.5V）。

二极管ESD保护的核心是“平时断开、出事导通”‌，利用PN结击穿特性将瞬间高压电流快速泄放到地，从而钳位电压保护后级芯片。‌‌

🛡️ 平时咋不干扰信号

正常工作时，二极管处于‌反向偏置或截止状态‌，呈现高阻抗，像绝缘体一样安静，不会影响信号正常传输，但存在微小结电容可能影响高频信号。‌‌‌

⚡ 遇到静电咋反应

当ESD浪涌来袭，电压超过‌击穿电压(VBR)‌时，二极管瞬间发生‌齐纳击穿或雪崩击穿‌，从高阻态变为低阻态，形成低阻抗泄放路径，将大部分静电电流导向地线。‌‌‌

🔒 咋保护后级电路

导通后二极管维持‌钳位电压(Vc)‌，这个电压必须低于被保护芯片的最大耐压值，动态电阻越低，压降越小，保护效果越好。‌‌‌

常用TVS二极管响应速度可达‌亚纳秒级(<1ns)‌，比传统压敏电阻快100倍以上，适合USB、HDMI等高速接口。‌‌‌

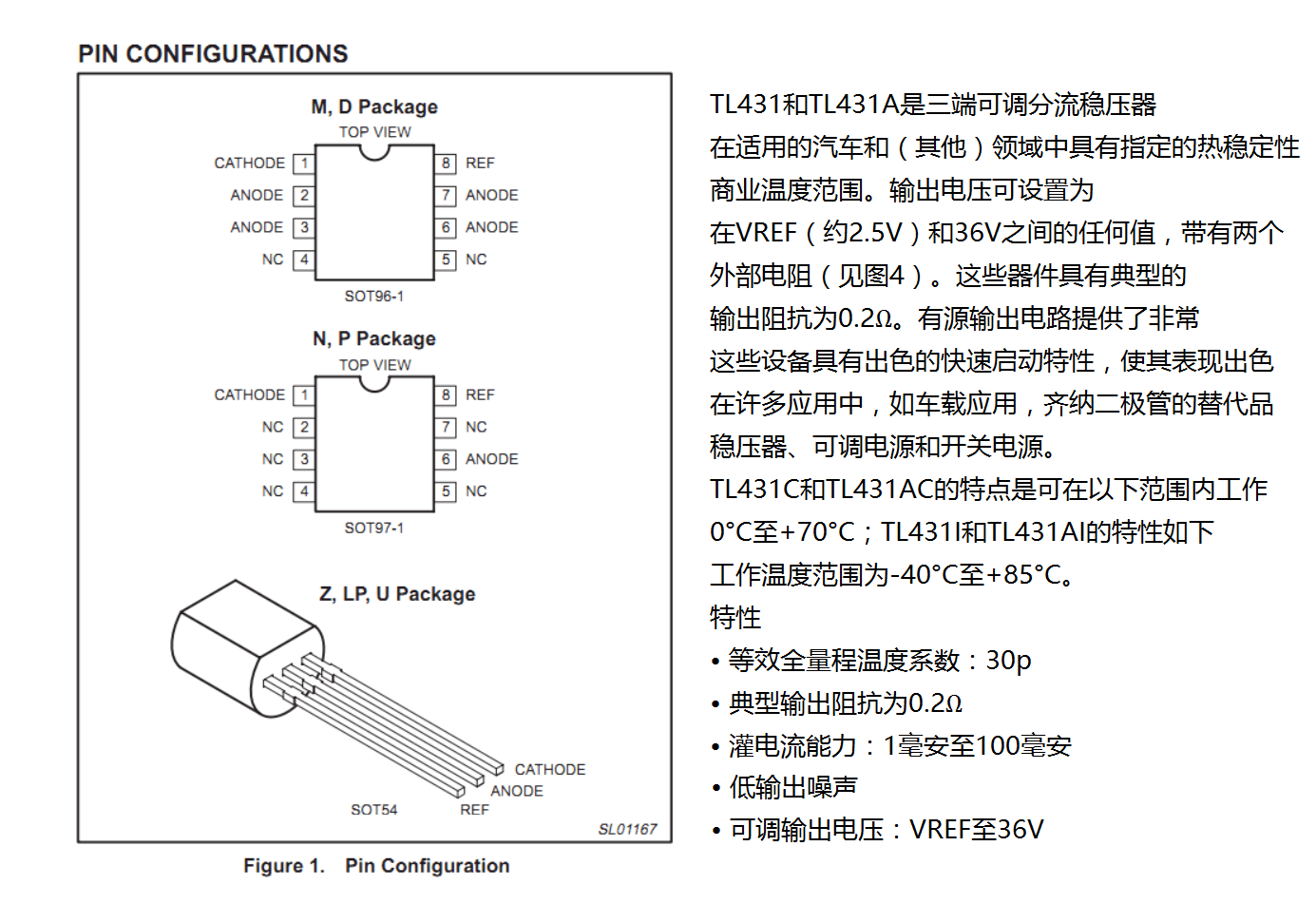

CATHODE  阴极
ANODE    阳极
REF      参考

描述（或说明）
TL431和TL431A是三端可调分流稳压器
在适用的汽车和（其他）领域中具有指定的热稳定性
商业温度范围。输出电压可设置为
在VREF（约2.5V）和36V之间的任何值，带有两个
外部电阻（见图4）。这些器件具有典型的
输出阻抗为0.2Ω。有源输出电路提供了非常
这些设备具有出色的快速启动特性，使其表现出色
在许多应用中，如车载应用，齐纳二极管的替代品
稳压器、可调电源和开关电源。
TL431C和TL431AC的特点是可在以下范围内工作
0°C至+70°C；TL431I和TL431AI的特性如下
工作温度范围为-40°C至+85°C。
特性
• 等效全量程温度系数：30p
• 典型输出阻抗为0.2Ω
• 灌电流能力：1毫安至100毫安
• 低输出噪声
• 可调输出电压：VREF至36V

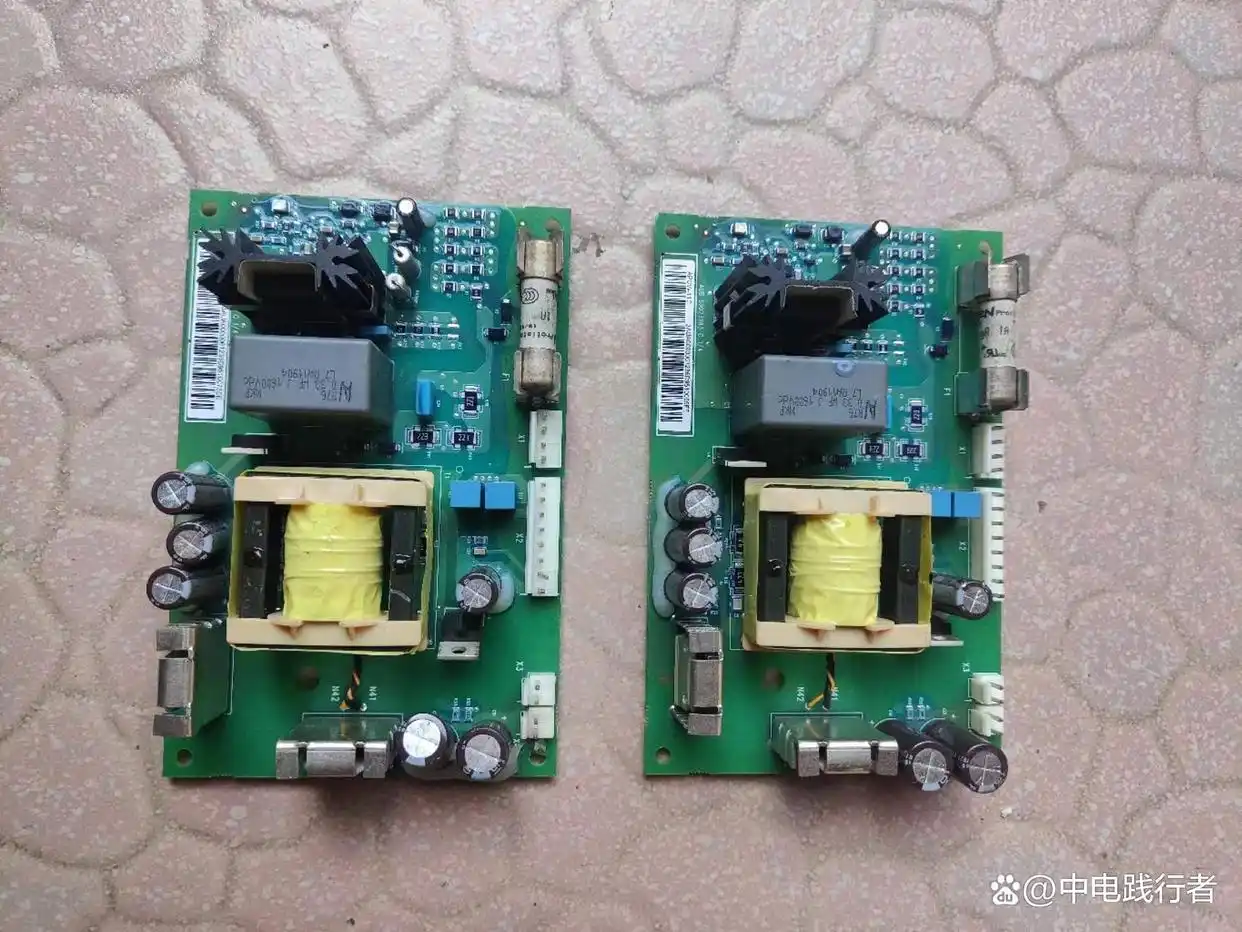

前段时间，对变频器开关电源做了一个概述，只对其工作原理进行了说明，并未细述，但就变频器而言，从开关电源上表现出来的问题还是蛮多的。比如，电源输出电压低或高，或直接没有电压输出，带载能力差等。

财大气粗的单位，遇到开关电源的问题，往往是整块板、整块板地换，并不过多的分析，以解决问题为目的，尤其是使用多年的变频器。

这样的思路，其实也并非没有道理，使用好多年了，突然坏了，也就很正常的以为它的寿命到了，但这里有个问题，对使用很多年的变频器，再想购买原件就非常困难了，就是能够买到，从价格上来说，并不划算。所以，对开关电源进行判断、维修就有必要了。

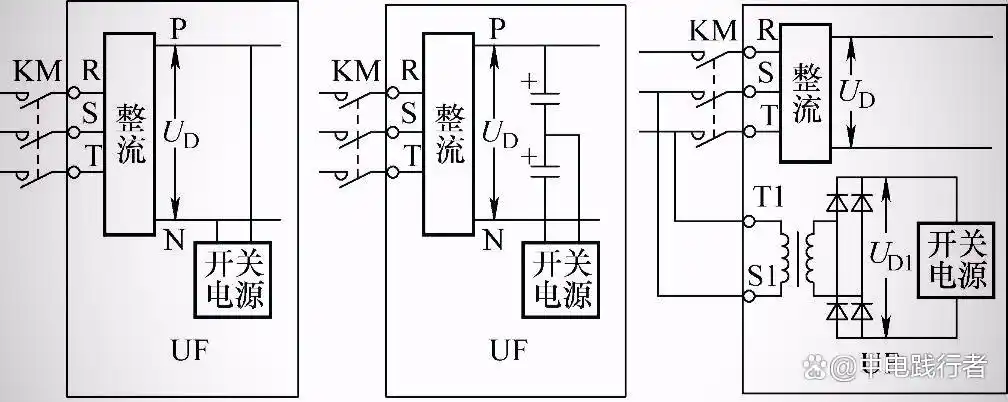

变频器开关电源只能由主电路提供电源，通常有三种取电方式，这在之前篇目中提过，如下图:

第一种取自直流回路两端电压，第二种从两组电容器中间取出，第三种为独立电源，又被称为“上电启动”，只要电源进来，开关电源就能得电。

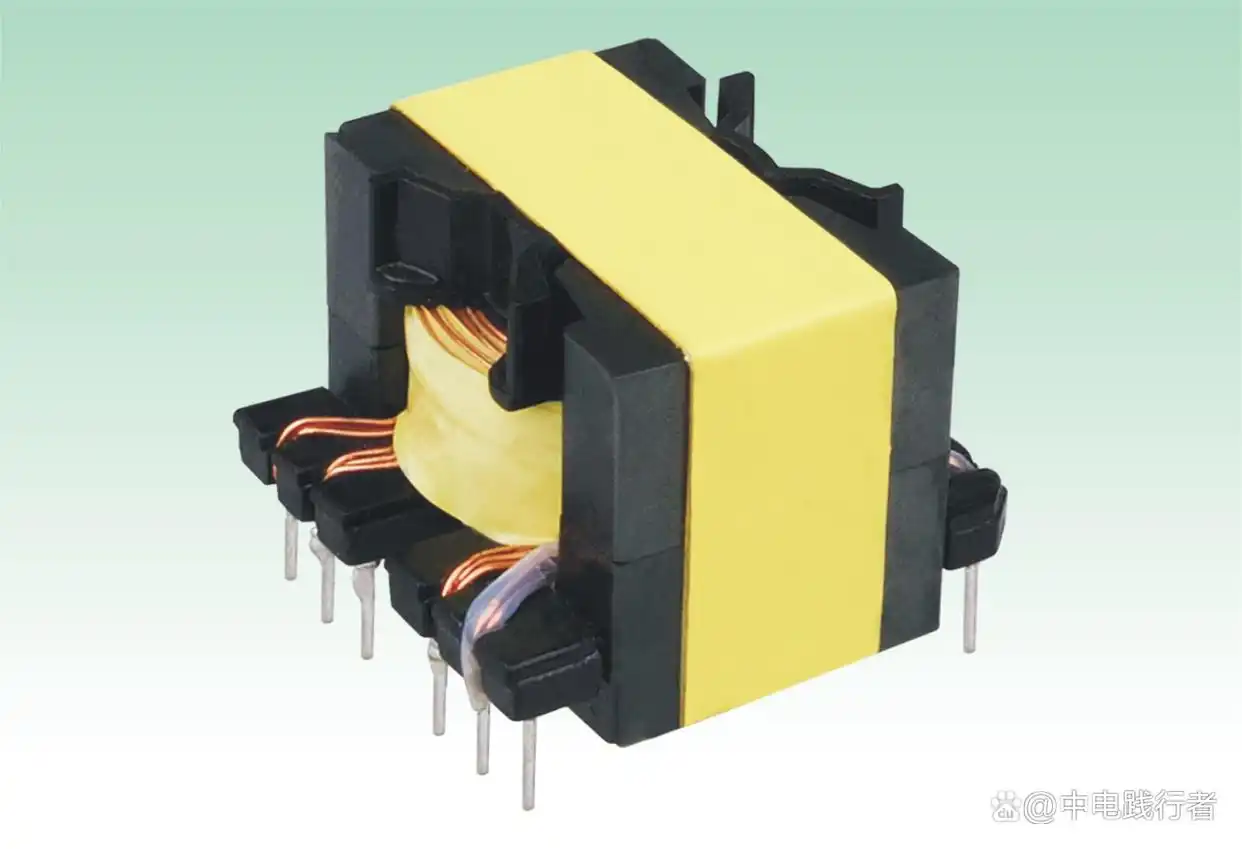

开关电源的核心部件是开关变压器，它一般不坏，若坏的话，也由其他元件损坏引起，会有明显的故障痕迹，一眼就能看出来。

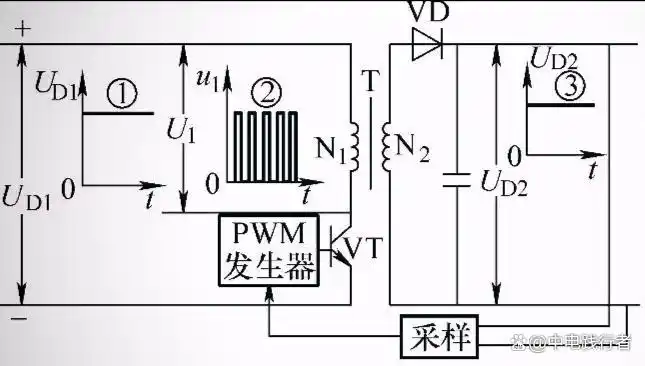

开关变压器的一次部分受到晶体管VT的控制，它的开通与关断至关重要。当VT处于截止状态时，一次绕组N1上的电压u1=0，饱和导通时，一次电压u1迅速上升至直流电压值UD，电流i1是按指数规律上升。

当晶体管VT由饱和导通迅速转变为截止时，一次电压u1迅速下降，但变压器一次绕组的电流i1不能立即消失，而是通过二极管VD续流，为延缓续流过程，续流电流向电容器C充电，使电流按指数规律下降。如下图:

以上是从开关变压器一次部分电压、电流的变化分析，再看下加入二次部分的变化过程。

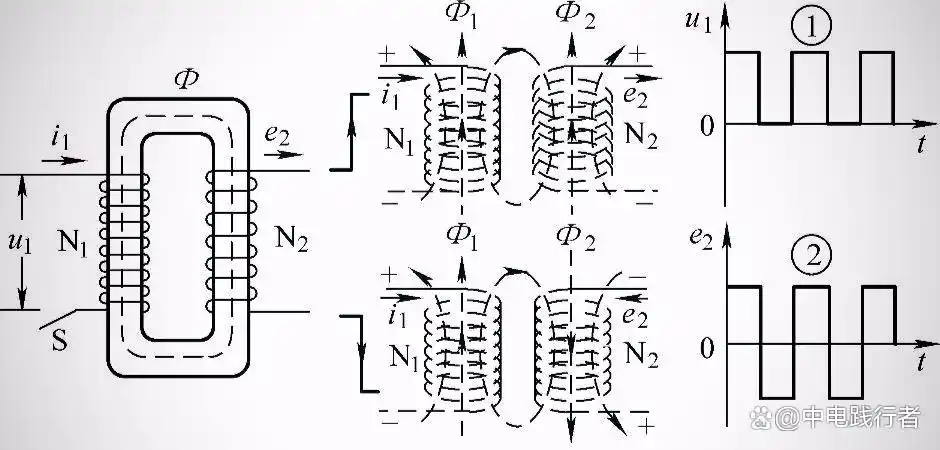

当晶体管导通时，穿过二次绕组N2的磁通Φ1增加，由楞次定律，二次绕组的感应电流必阻碍原磁通的增加，二次电流磁通Φ2的方向和穿过二次绕组的一次磁通方向相反。

当晶体管截止时，一次绕组磁通Φ1减少，二次绕组的感应电流又必阻碍原磁通的减少，二次电流磁通Φ2的方向与一次磁通同向。如下图:

到此就可以得出结论，一次电压是单极性变化，而二次感应电压却是交变的。为了得到稳定的电压，在二次部分还应有整流、滤波和稳压电路。

前面说过，晶体管VT的开断是受控的，控制它的就是PWM发生器，所以，判断开关电源工作是否正常，首先一步还是将其与主板进行脱离，让其空载运行，测量二次电压是否正常，是否由负载电路引起。

开关电源工作的关键在于它能否正常起振，能否正常起振的关键在于PWM发生器能否正常工作。所以，PWM发生器能够正常工作才是重点中的重点。

本篇就先说这么一些，属于对开关电源的深入分析，关于PWM发生器是如何控制晶体管VT开断的，后面再做详述。以上有不妥之处，还请批评指正。

//////////////////////////////////////

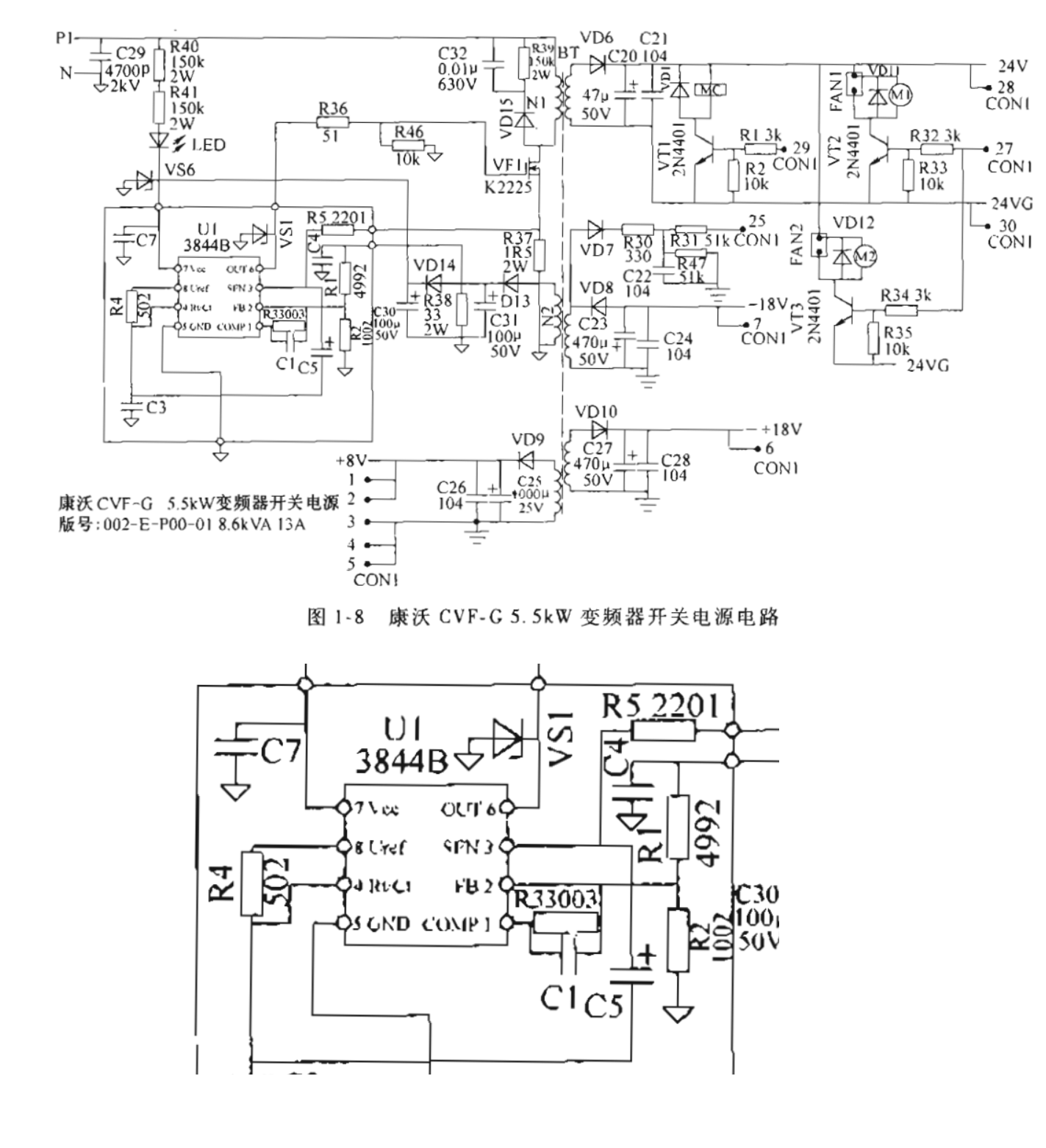

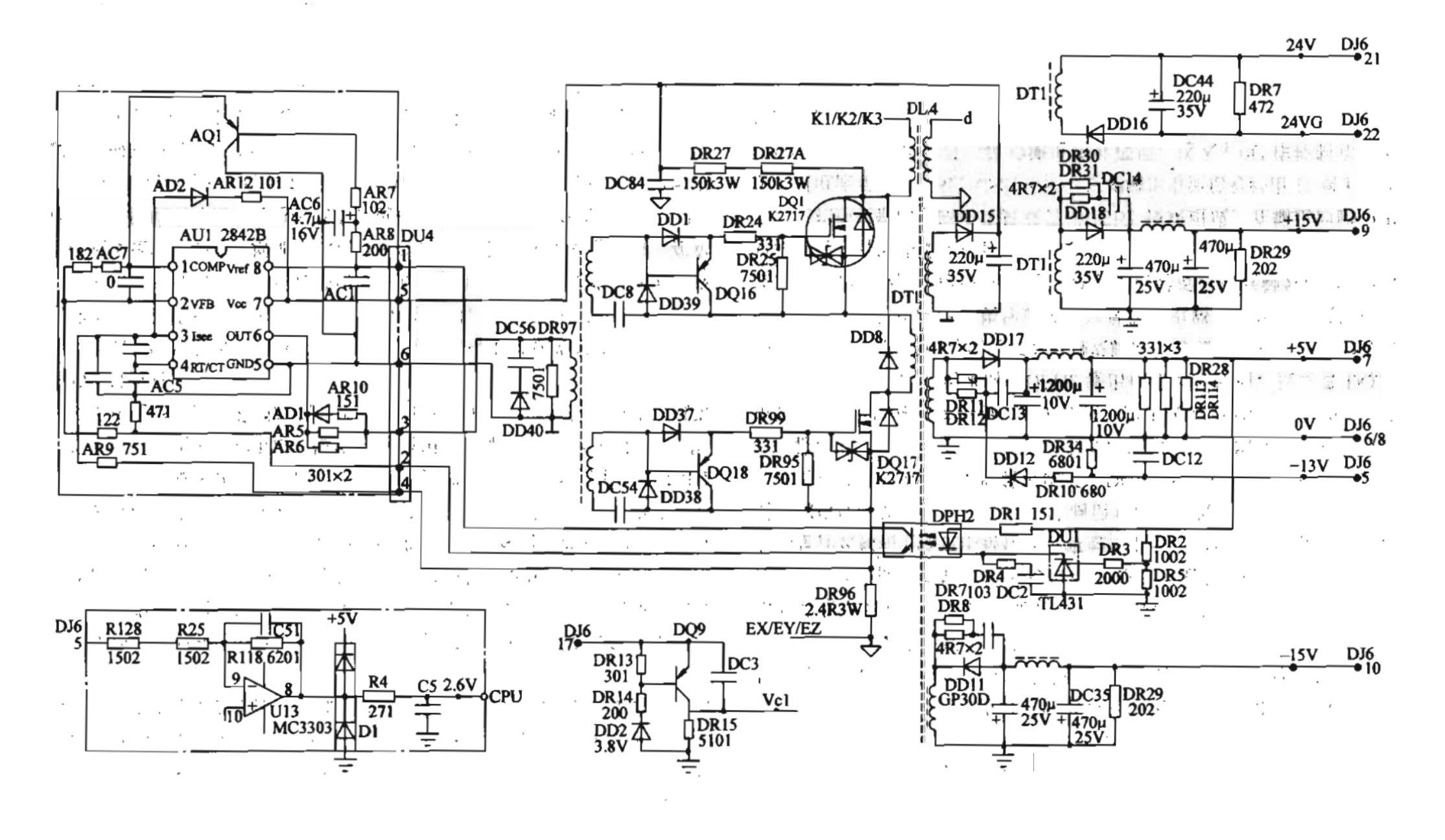

康沃CVF-G5.5kW变频器开关电源电路

BAW56中文资料_PDF数据手册_参数_引脚图_图片-立创商城

==

您好！感谢光临小店，订单5125953819163026443

https://pan.baidu.com/s/1HeiTEOVBH7qRx5kgPiE19Q 提取码: 2A3A

"2561D"通常指代两种完全不同的电子元器件，具体取决于前缀字母。在电子工程领域，最常见的两种情况是‌PS2561D‌（光电耦合器）和‌TPS2561D‌（电源开关）。

1. PS2561D 系列：光电耦合器

若指的是 ‌PS2561D‌（通常由 Renesas 等厂商生产），这是一款高性能的光电耦合器。

• ‌核心功能‌：内部包含砷化镓（GaAs）发光二极管和 NPN 硅光敏晶体管，用于信号隔离。
• ‌关键特性‌：
  • ‌高隔离电压‌：交流 5000 Vrms。
  • ‌高耐压‌：集电极 - 发射极电压（VCEOVCEO​）高达 80V。
  • ‌高速开关‌：典型上升时间 3μs，下降时间 5μs。
  • ‌工作温度‌：支持 -55°C 至 +110°C 的宽温范围。
• ‌封装形式‌：
  • ‌PS2561D-1‌：标准塑料 DIP（双列直插）封装。
  • ‌PS2561DL-1‌：表面贴装（SMD）鸥翼型引脚。
  • ‌PS2561DL1/DL2-1‌：针对长爬电距离优化的封装变种。‌‌

2. TPS2561D 系列：配电开关

若指的是 ‌TPS2561D‌（由 Texas Instruments 生产），这是一款可调节限流的精密电源开关。

• ‌核心功能‌：作为 N 通道 MOSFET 电源开关，用于 USB 端口或通用电源轨的电流限制和短路保护。
• ‌关键参数‌：
  • ‌电流能力‌：最大连续输出电流 2.5A。
  • ‌导通电阻‌：典型值仅为 44 毫欧（RONRON​）。
  • ‌保护功能‌：具备可调限流、过热关断、欠压锁定（UVLO）及故障报告功能。
  • ‌输入电压‌：工作范围为 2.5V 至 6.5V。
• ‌封装规格‌：采用 10-VSON (3x3mm) 表面贴装封装，适合高密度 PCB 设计。‌‌

‌区分建议‌：

• 如果您的应用场景涉及‌信号隔离、高压控制或数字逻辑电平转换‌，您需要的是 ‌PS2561D‌。
• 如果您的应用场景涉及‌电源管理、USB 供电保护或负载开关‌，您需要的是 ‌TPS2561D‌。
