《加餐｜谈谈Kong Ingress Controller》

• 认识 Kong Ingress Controller
  我们已经见过了 Nginx 官方开发的 Nginx Ingress Controller，但它局限于 Nginx 自身的能力，Ingress、Service 等对象更新时必须要修改静态的配置文件，再重启进程（reload），在变动频繁的微服务系统里就会引发一些问题。
  而今天要说的 Kong Ingress Controller，则是站在了 Nginx 这个巨人的肩膀之上，基于 OpenResty 和内嵌的 LuaJIT 环境，实现了完全动态的路由变更，消除了 reload 的成本，运行更加平稳，而且还有很多额外的增强功能

• 安装 Kong Ingress Controller

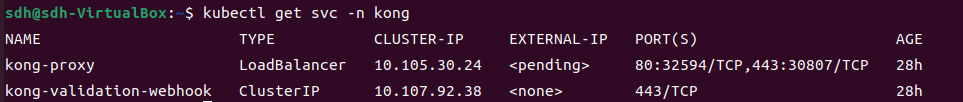

  下载：wget https://github.com/Kong/kubernetes-ingress-controller/archive/refs/tags/v2.7.0.tar.gz，然后解压缩，可选择相对简单的无数据库部署方式（在deploy目录下有一个 all-in-one-dbless.yaml）。安装之后，Kong Ingress Controller 会创建一个新的名字空间kong，里面有一个默认的 Ingress Controller，还有对应的 Service：
  在 kubectl get pod 输出的READY列里显示的是“2/2”，意思是这个 Pod 里有两个容器。

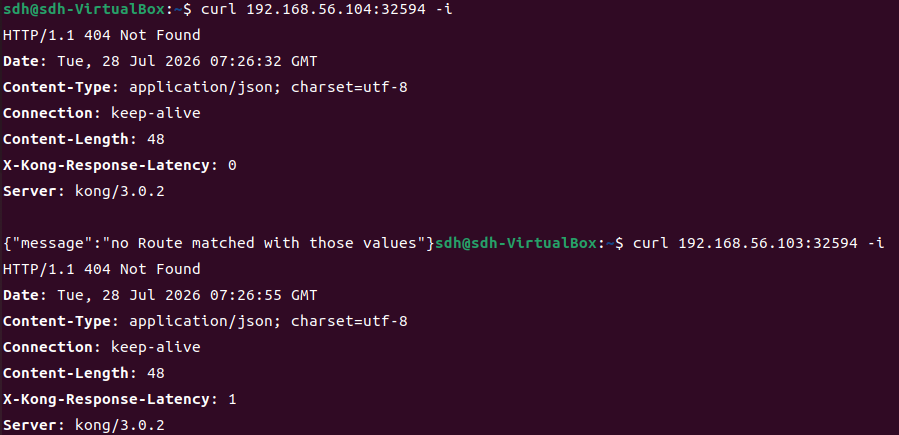

尝试访问一下 Kong Ingress Controller：

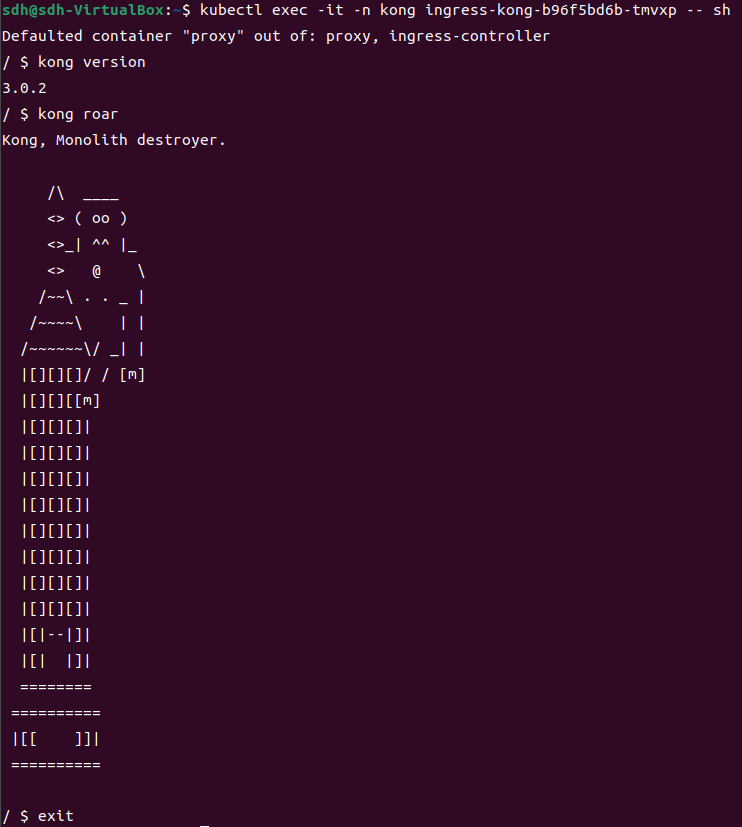

我们还可以用 kubectl exec 命令进入 Pod，查看它的内部信息：

《加餐｜尝鲜Gateway API：更强大、更灵活、面向未来的Ingress》

长期以来被关注的“下一代” Ingress 对象：Gateway API，在经过了近 4 年的讨论、测试和验证之后，终于在 2023 年的 11 月正式发布，可以用于生产环境，也就是我们常说的 GA（generally available）。

• 什么是 Gateway API
  同一个功能在不同的 Ingress Controller 之间用法差异极大，迁移的成本非常高，没有统一的标准导致 Ingress 使用起来相当麻烦。

在 2023 年 11 月发布的Gateway API 1.0 版本里包括 3 个已经成熟稳定的对象，Gateway Class、Gateway 和 HTTPRoute。

Gateway API is an official Kubernetes project focused on L4 and L7 routing in Kubernetes.

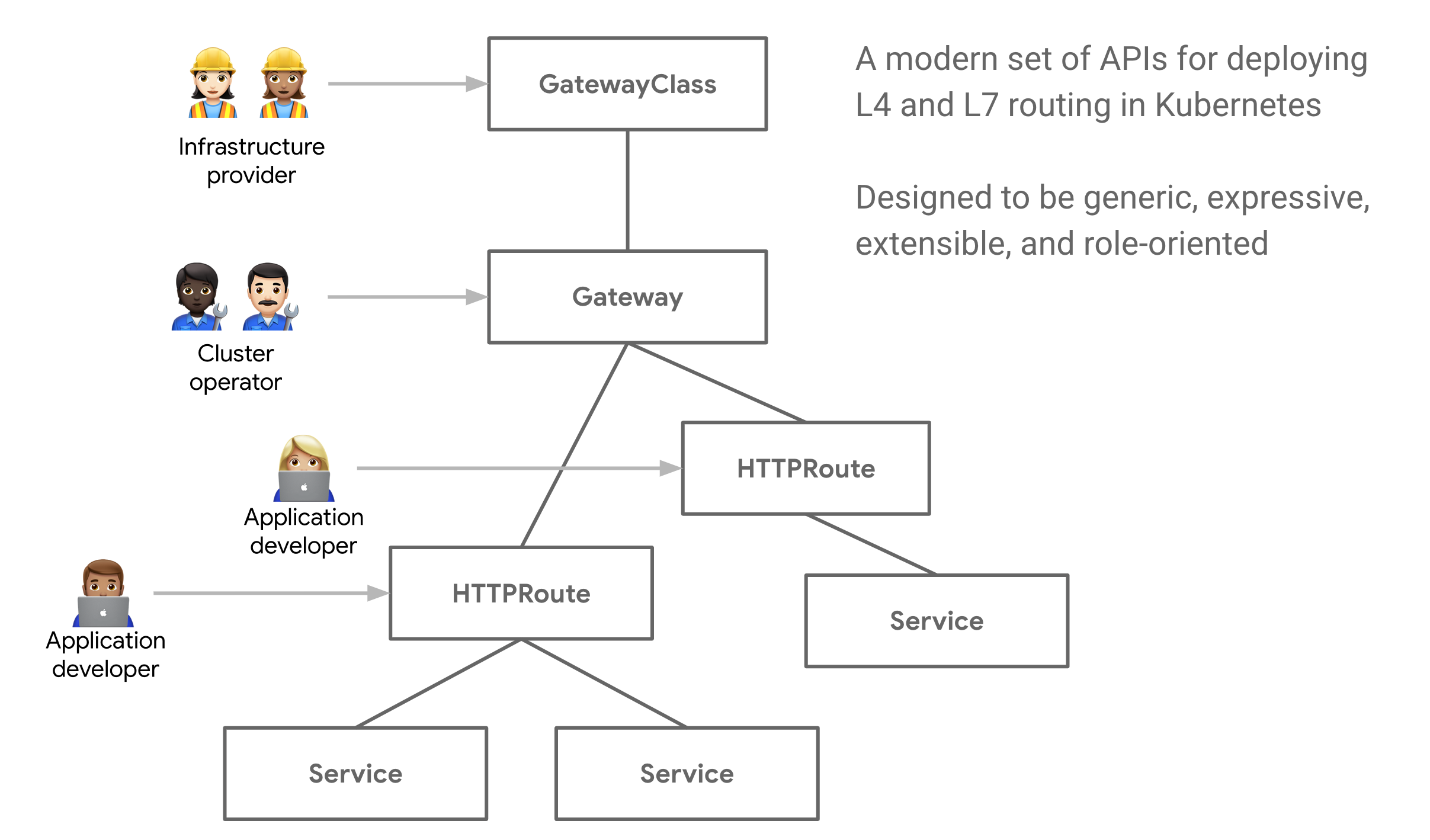

最上层的 Gateway Class 类似于 Ingress Class，由各个云厂商提供；中间的 Gateway 类似于 Ingress Controller，由集群管理员管理；下面的 HTTPRoute 类似于 Ingress，由开发人员管理，定义路由规则，规定流量将如何被 Gateway 分发到集群里的 Service 和 Pod。

下面以 Kong 为例，来介绍 Gateway API 的用法。

• 安装 Gateway API
  Gateway API 只支持较新的 Kubernetes（比如1.28.3），不能运行在 Kubernetes 1.23。

• • 升级minikube

学习第9节时，我在某台机器上安装过老版本的minikube。现在我回到这台机器，下载更新版本的minikube：

curl -Lo minikube-linux-amd64 https://storage.googleapis.com/minikube/releases/v1.32.0/minikube-linux-amd64
sudo install minikube-linux-amd64 /usr/local/bin/minikube  # 覆盖安装，替换旧版本
minikube version  #验证版本

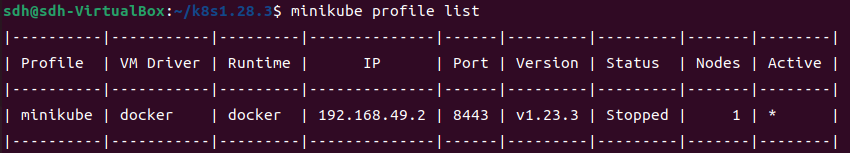

查看已有所有 minikube 集群：

minikube delete  # 清理旧集群

启动minikube很费了一番周折，主要是minikube无法拉取kicbase镜像，为此可以¹先拉取国内镜像: docker pull registry.cn-hangzhou.aliyuncs.com/google_containers/kicbase:v0.0.42, 并将其填入随后启动命令中的--base-image参数（启动时开启了科学上网，不知是否有必要 ）：

minikube start \
 --base-image='registry.cn-hangzhou.aliyuncs.com/google_containers/kicbase:v0.0.42' \
 --registry-mirror='https://docker.m.daocloud.io,https://docker.mirrors.ustc.edu.cn,https://hub-mirror.c.163.com' \
  --kubernetes-version=v1.28.3

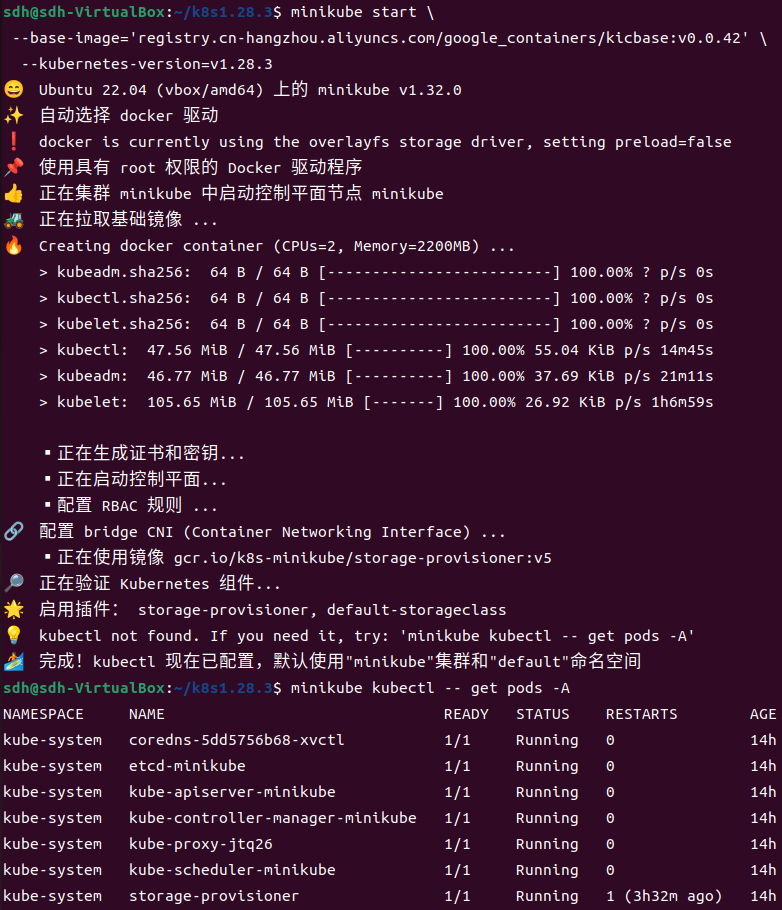

第一次启动还是很久，比如在Creating docker container 这一行就卡了十几分钟。豆包说加参数--download-mirror=cn 与 --image-repository=registry.cn-hangzhou.aliyuncs.com/google_containers，可加快速度，未试。另外注意参数只在minikube集群第一次start时生效，比如我第一次start时没有加–registry-mirror参数，后面start时再加也设置不了镜像源了，除非minikube delete再重来，这样又是一个新的minikube集群了。所以本章从这里开始我全程开着科学上网：

可以看到，不需要另外安装kubectl。而且之前我为minikube kubectl --配置的别名kubectl仍然有效。

• • 部署 Gateway API

安装Gateway API：

wget https://github.com/kubernetes-sigs/gateway-api/releases/download/v1.0.0/standard-install.yaml
kubectl apply -f standard-install.yaml

创建实验用的 Gateway Class 和 Gateway 对象。这个 YAML 定义了一个叫 kong-gc 的 Gateway Class 对象，指定使用的 Controller 是 konghq.com/kic-gateway-controller。然后 Gateway 对象的名字是 kong-gtw，它关联了 kong-gc，在 80 端口上处理 HTTP 协议：

apiVersion: gateway.networking.k8s.io/v1
kind: GatewayClass
metadata:
  name: kong-gc
  annotations:
    konghq.com/gatewayclass-unmanaged: 'true'

spec:
  controllerName: konghq.com/kic-gateway-controller

---

apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: kong-gtw
spec:
  gatewayClassName: kong-gc
  listeners:
  - name: proxy
    port: 80
    protocol: HTTP

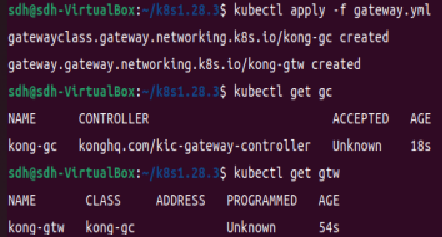

创建成功。Gateway Class 的缩写是 gc，Gateway 的缩写是 gtw ：

• 安装 Kong Ingress Controller
  Kong Ingress Controller 2.x 可以使用 YAML 文件直接安装，但 3.0.0 已经废弃了这种方式，只能够使用 Helm 或 Operator 来安装，这里选用的是 Helm。
  Helm类似于 Linux 里的 yum、apt，对复杂的云原生应用非常有用，可以把众多的 YAML 文件组合成安装包的形式，再轻松地把应用部署进 Kubernetes 集群。

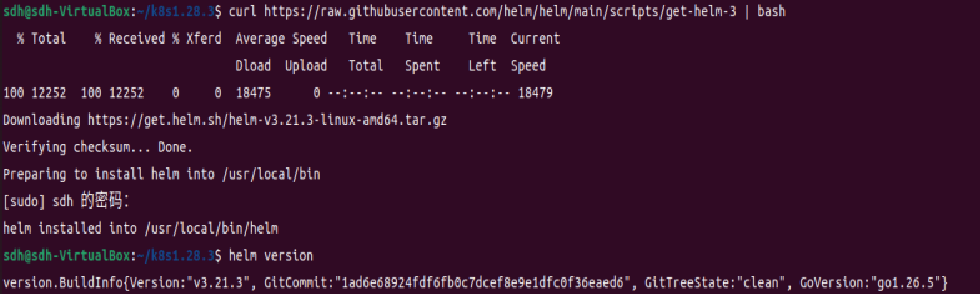

安装Helm: curl https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3 | bash :

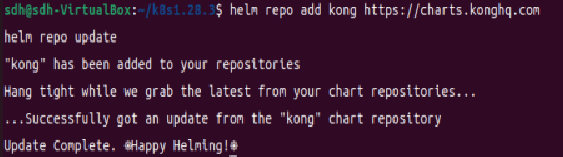

添加远端仓库（Helm charts）：

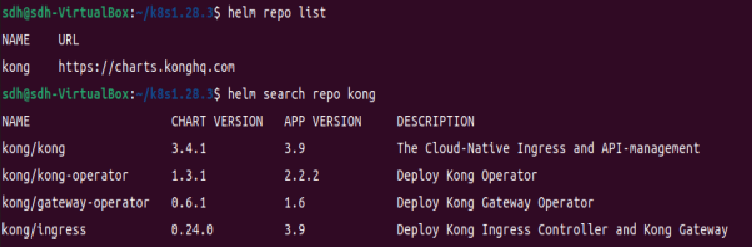

之后可以查看远端仓库里可用的安装包，这里显示的 kong/ingress 就是 Kong Ingress Controller：

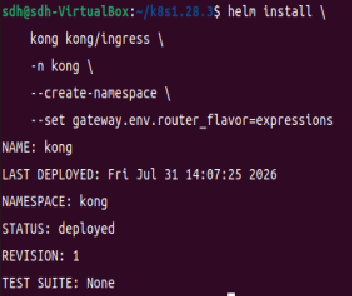

使用命令 helm install 安装 Kong Ingress Controller：

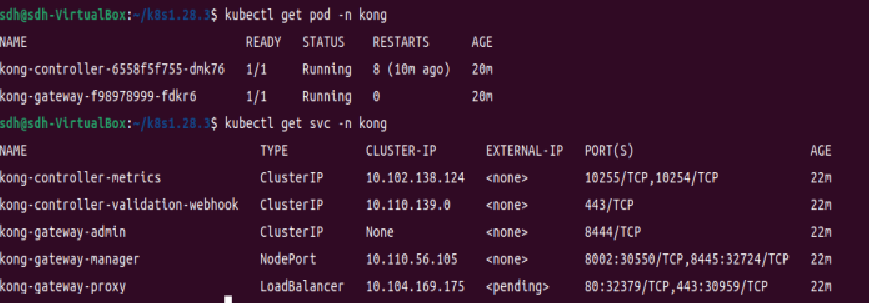

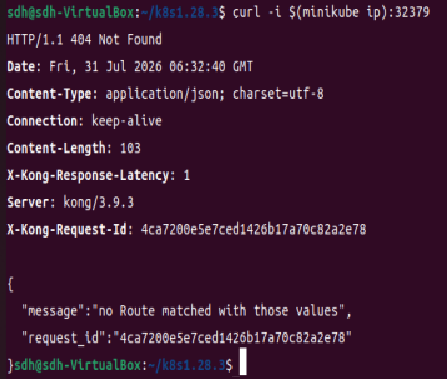

Kong Ingress Controller 默认安装在 kong 名字空间。注意kong-gateway-proxy 这个 Service，它的类型是 LoadBalancer，也就是对外的服务接口，在实验环境里使用的端口是 32379，后续我们要使用这个端口来测试。使用 curl 访问这个服务可以验证 Kong Ingress Controller 是否正常工作。curl -i $(minikube ip):32379的输出是 404，这是因为我们还没有配置 HTTPRoute 资源，没有路由规则，所以 Gateway 无法处理流量：

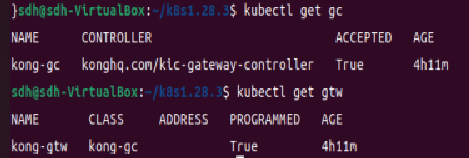

这时再检查 Gateway Class 和 Gateway 对象，会看到 ACCEPTED 和 PROGRAMMED 字段都已经变成了 True，这就表示 Gateway 对象已经正确关联了 Kong Ingress Controller：

• 准备后端服务
  对以下yaml文件使用sed 命令，就可以快速得到red-svc、green-svc、bule-svc、black-svc 4 个 Service：

apiVersion: v1
kind: ConfigMap
metadata:
  name: ngx-conf

data:
  default.conf: |
    server {
      listen 80;
      location / {
        default_type text/plain;
        return 200
          'ngx\nsrv : $server_addr:$server_port\nhost: $hostname\nuri : $request_method $host $request_uri\n';
      }
    }

---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: ngx-dep
  labels:
    app: ngx-dep

spec:
  replicas: 1
  selector:
    matchLabels:
      app: ngx-dep

  template:
    metadata:
      labels:
        app: ngx-dep
    spec:
      volumes:
      - name: ngx-conf-vol
        configMap:
          name: ngx-conf

      containers:
      - image: nginx:alpine
        name: nginx
        ports:
        - containerPort: 80

        volumeMounts:
        - mountPath: /etc/nginx/conf.d
          name: ngx-conf-vol

---

apiVersion: v1
kind: Service
metadata:
  name: ngx-svc

spec:
  selector:
    app: ngx-dep

  ports:
  - port: 80
    protocol: TCP
    targetPort: 80

sed 's/ngx/red/g'   backend.yml | kubectl apply -f -
sed 's/ngx/green/g' backend.yml | kubectl apply -f -
sed 's/ngx/blue/g'  backend.yml | kubectl apply -f -
sed 's/ngx/black/g' backend.yml | kubectl apply -f -

通过http访问每个Service url的流量，会被转发至nginx Pod 的 80 端口, 得到有效响应。

• 使用 Gateway API

• • 从最简单的路由开始，只使用域名规则，创建一个 HTTPRoute 对象。HTTPRoute 对象和 Ingress 很相似，但要简洁一些。这里使用 parentRefs 指定了路由使用的 Gateway 对象，用 hostnames 指定一个或多个域名，用 backendRefs 指定后端 Service。合起来看，就是要求 Gateway 把域名 gtw.test 的流量都转发到 red-svc ：

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ngx-host-route
spec:
  parentRefs:
  - name: kong-gtw
  hostnames:
  - "gtw.test"
  rules:
  - backendRefs:
    - name: red-svc
      port: 80

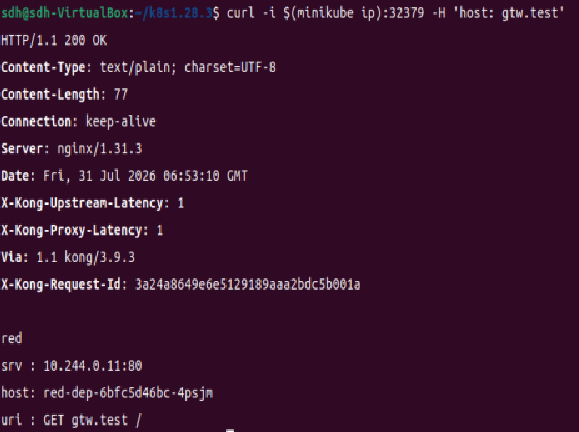

验证：

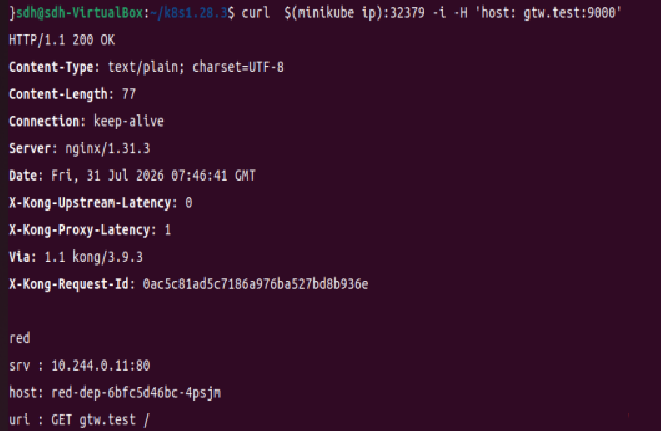

我：HTTPRoute.spec.hostnames 不是用来匹配 curl 请求的 URL 地址，只是用来匹配HTTP请求头中host（除端口部分），比如下面就能成功：

Q：Ingress.spec.rules.host, 是不是也像HTTPRoute.spec.hostnames 一样，是为了匹配 curl -H ‘host:’ 部分，而不是为了匹配 curl 的目标url? 豆包：Yes

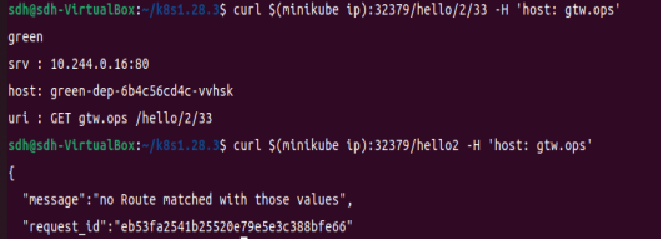

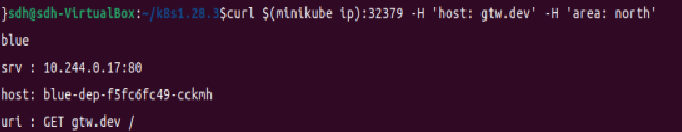

• • 再来编写两个路由规则，分别测试HTTPRoute.spec.rules.matches.path type: PathPrefix 的路径匹配效果，和HTTPRoute.spec.rules.matches.headers的头字段匹配效果：

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ngx-path-route
spec:
  parentRefs:
  - name: kong-gtw
  hostnames:
  - "gtw.ops"

  rules:
  - matches:
    - path:
        type: PathPrefix
        value: /hello
    backendRefs:
    - name: green-svc
      port: 80

---

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ngx-header-route
spec:
  parentRefs:
  - name: kong-gtw
  hostnames:
  - "gtw.dev"

  rules:
  - matches:
    - headers:
      - type: Exact
        name: area
        value: north
    backendRefs:
    - name: blue-svc
      port: 80

• • Gateway API 不仅支持路由转发，它还能够轻松实现流量拆分，比如常见的金丝雀部署和蓝绿部署。
    Q: HTTPRoute.spec.rules[]优先匹配哪条rule? 豆包：
    Gateway API官方规范：rules数组从上向下依次评估，命中第一条matches匹配的rule即停止；
    但是主流 Envoy 系网关（Kong、Istio、Gloo）实现不同：matches.path约束更强(更具体的)的rule 优先匹配，其次才看rules数组顺序。
    所以推荐：把matches约束越精细的rule，写在rules数组靠前位置，泛匹配兜底rule放在最后。

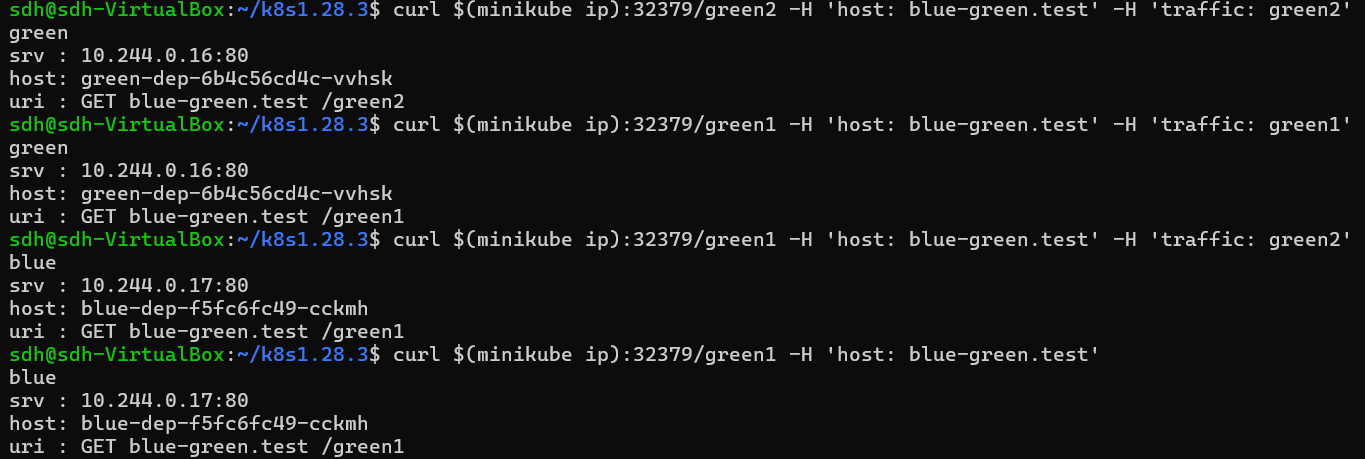

我改了下yaml，因为原文应该搞反了，蓝绿才是100%切换的。另外也是为了验证以下结论：matches数组的每个数组元素之间的逻辑关系是OR，数组元素内部的逻辑关系才是AND：

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ngx-blue-green-route
spec:
  parentRefs:
  - name: kong-gtw
  hostnames:
  - "blue-green.test"

  rules:

  - backendRefs:
    - name: blue-svc
      port: 80

  - matches:
    - headers:
      - name: traffic
        value: green1
      path:
        type: Exact
        value: /green1
    - headers:
      - name: traffic
        value: green2
      path:
        type: Exact
        value: /green2
    backendRefs:
    - name: green-svc
      port: 80

---

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ngx-canary-route
spec:
  parentRefs:
  - name: kong-gtw
  hostnames:
  - "canary.test"

  rules:
  - backendRefs:
    - name: black-svc
      port: 80
      weight: 70
    - name: red-svc
      port: 80
      weight: 30

我：金丝雀发布（灰度发布）的weight，是同一个rules[].backendRefs[]数组内各服务的比例。
测试灰度效果：curl $(minikube ip):32379 -H 'host: canary.test'，可以看到大部分流量（7成）打到了black-svc，其它打到red-svc。

• • 最后我们再来看一下 Gateway API 的 filter 特性，它可以对应到 Kong Gateway 的插件机制，实现对流量的附加处理，比如速率限制、改写数据、身份验证等等，不过目前标准的 filter 还不多，所以有的时候还是要依赖 CRD 资源定义 Plugin。
    下面的 YAML 添加了响应头和限速：

apiVersion: configuration.konghq.com/v1
kind: KongPlugin
metadata:
  name: kong-rate-limiting-plugin

plugin: rate-limiting
config:
  minute: 2

---

apiVersion: gateway.networking.k8s.io/v1
kind: HTTPRoute
metadata:
  name: ngx-filter-route

  annotations:
    konghq.com/plugins: kong-rate-limiting-plugin  #把上面的kong限流插件绑定到这条HTTPRoute

spec:
  parentRefs:
  - name: kong-gtw
  hostnames:
  - "filter.test"

  rules:

  - backendRefs:
    - name: black-svc
      port: 80

    filters:
    - type: ResponseHeaderModifier   #GatewayAPI内置过滤器，和Kong插件相互独立
      responseHeaderModifier:
        add:
        - name: A-New-Header
          value: k8s-gtw-api

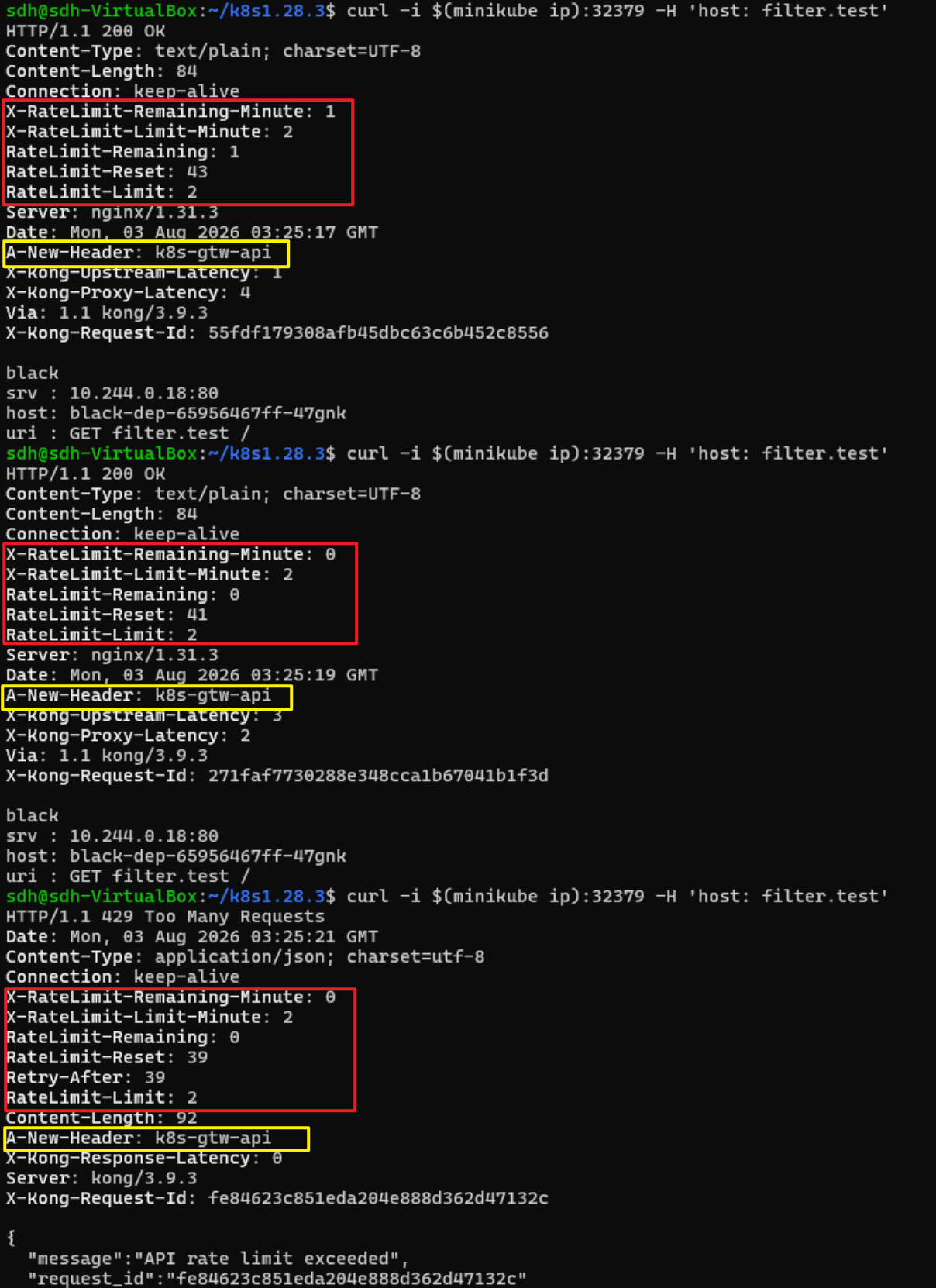

连续发送请求curl请求3次，可以看到kong-rate-limiting-plugin的限速效果。响应头中，红框是kong-rate-limiting-plugin造成的，黄框是filter造成的：

• 小结
  Gateway API，它是 Ingress 的继任者，功能更强大、用法更灵活，也是 Kubernetes 社区今后的重点发展方向。

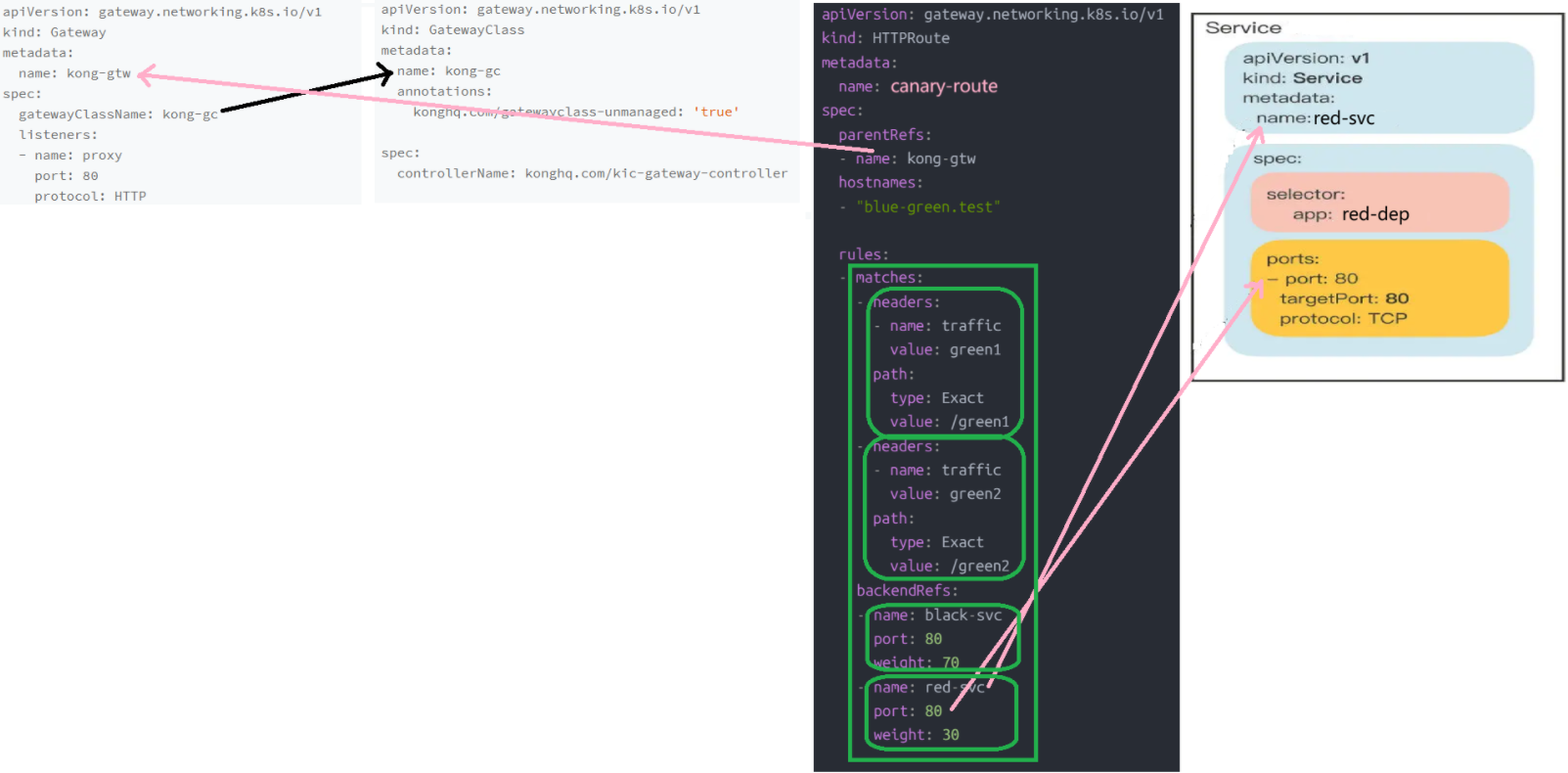

  我画的图：


---

1. CSDN：安装minikube无法拉取kicbase镜像 ↩︎
