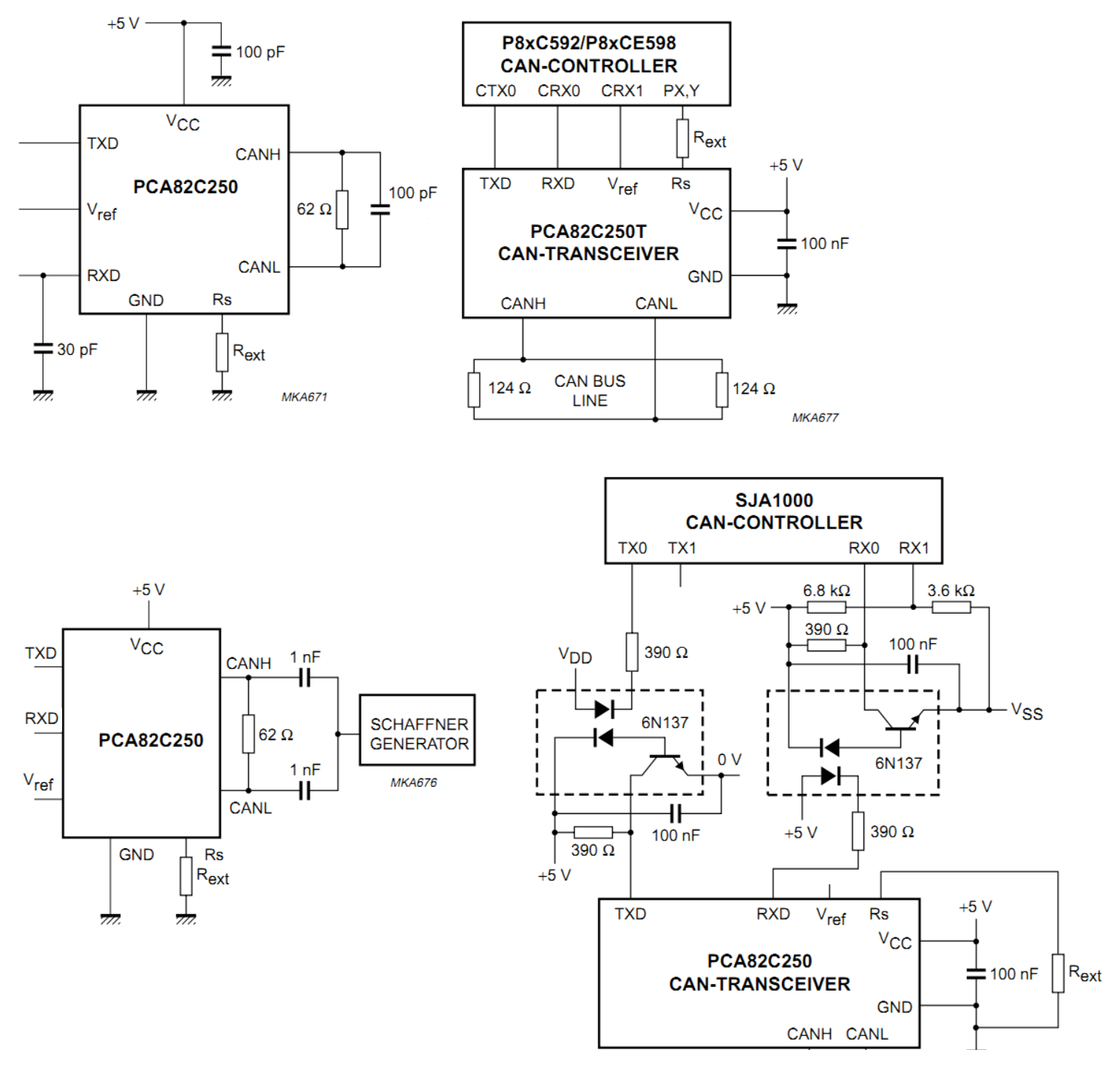

82C250CAN通讯芯片接线图

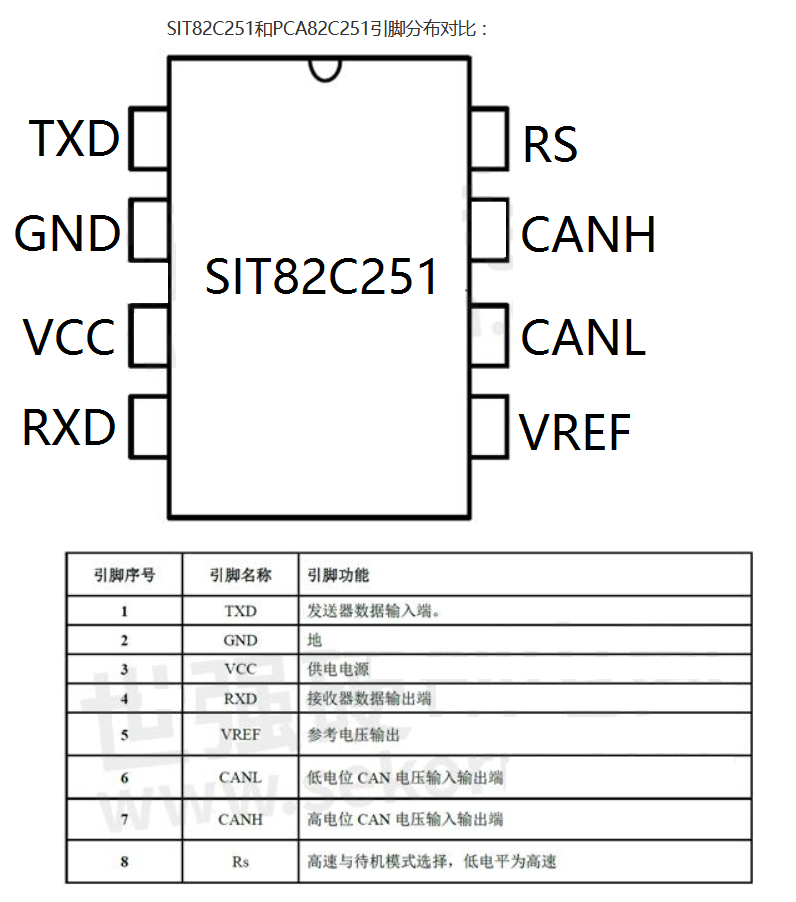

82C251CAN通讯芯片接线图

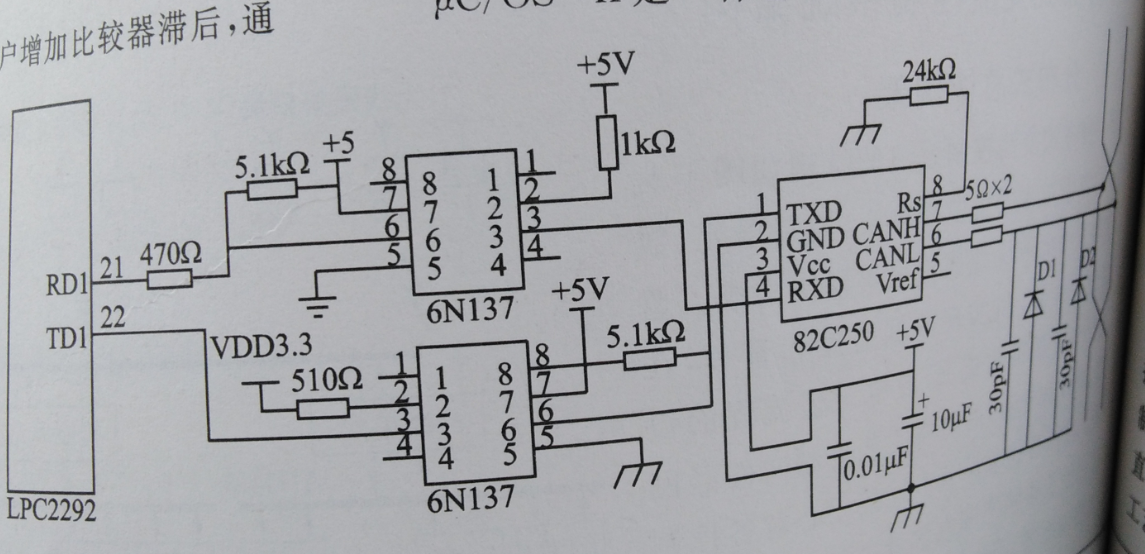

带光耦的82C250CAN通讯芯片接线图

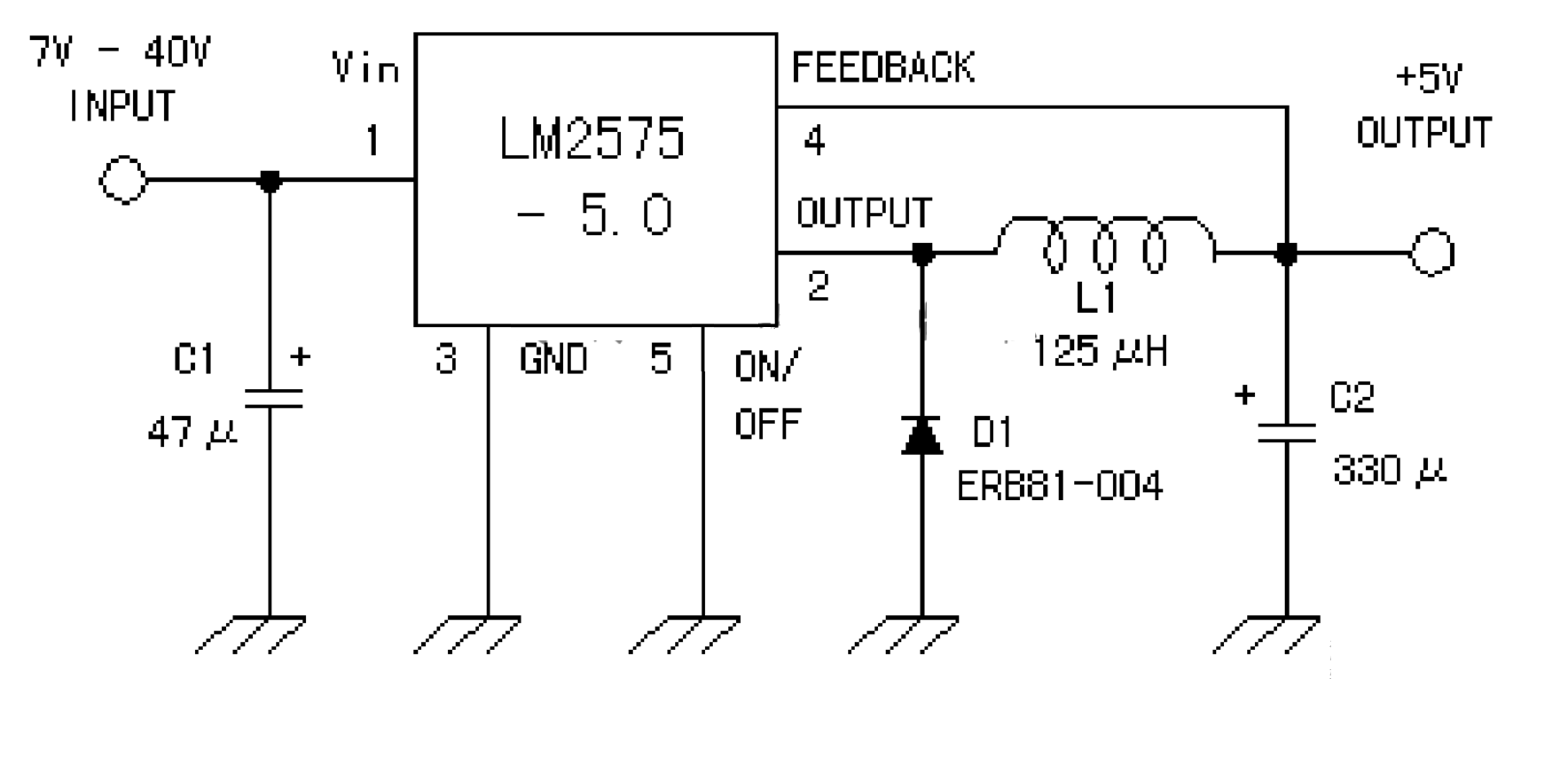

LM2575-5.0线路设计

24v

5v

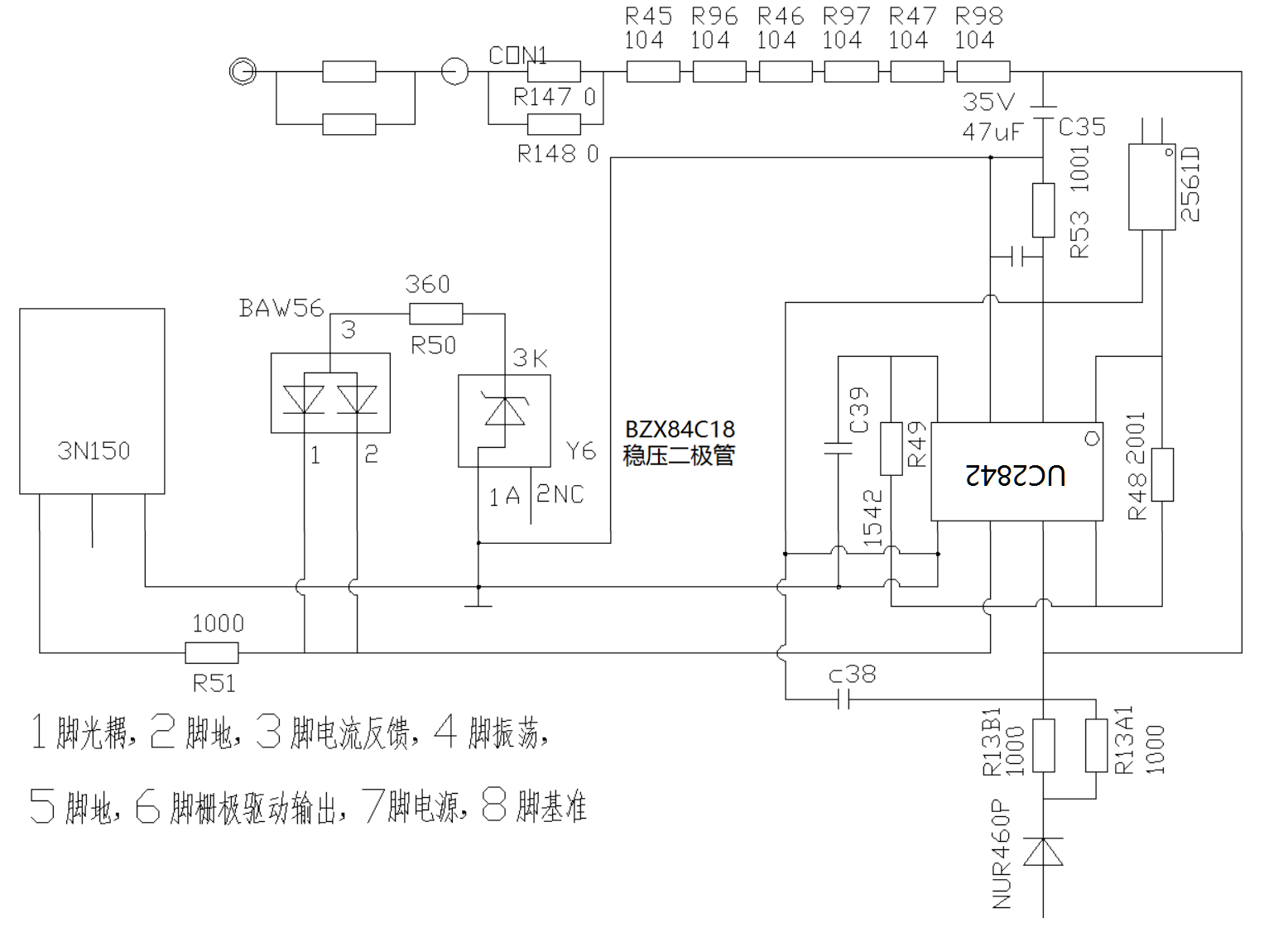

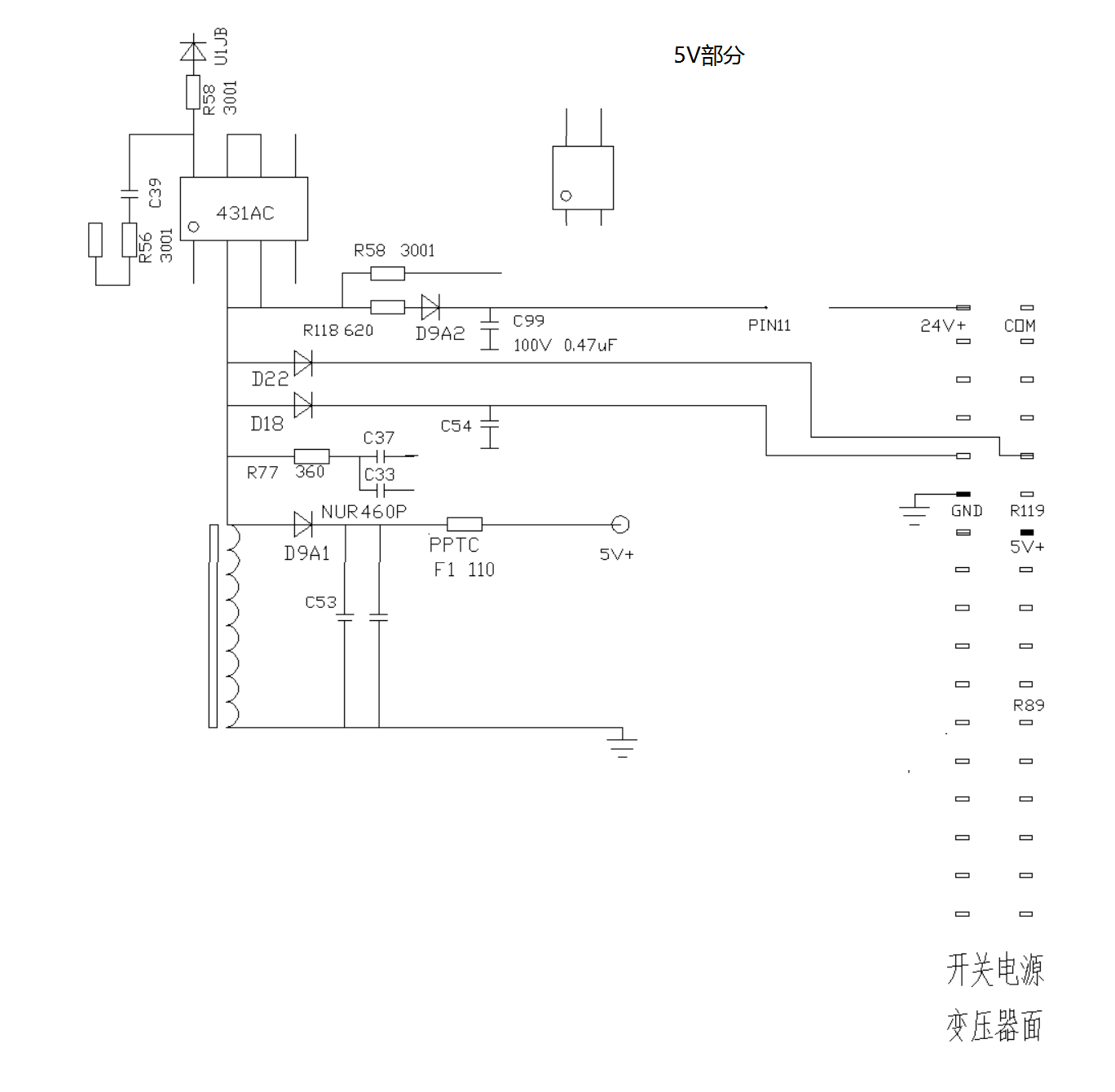

IS300T030EST电源测绘

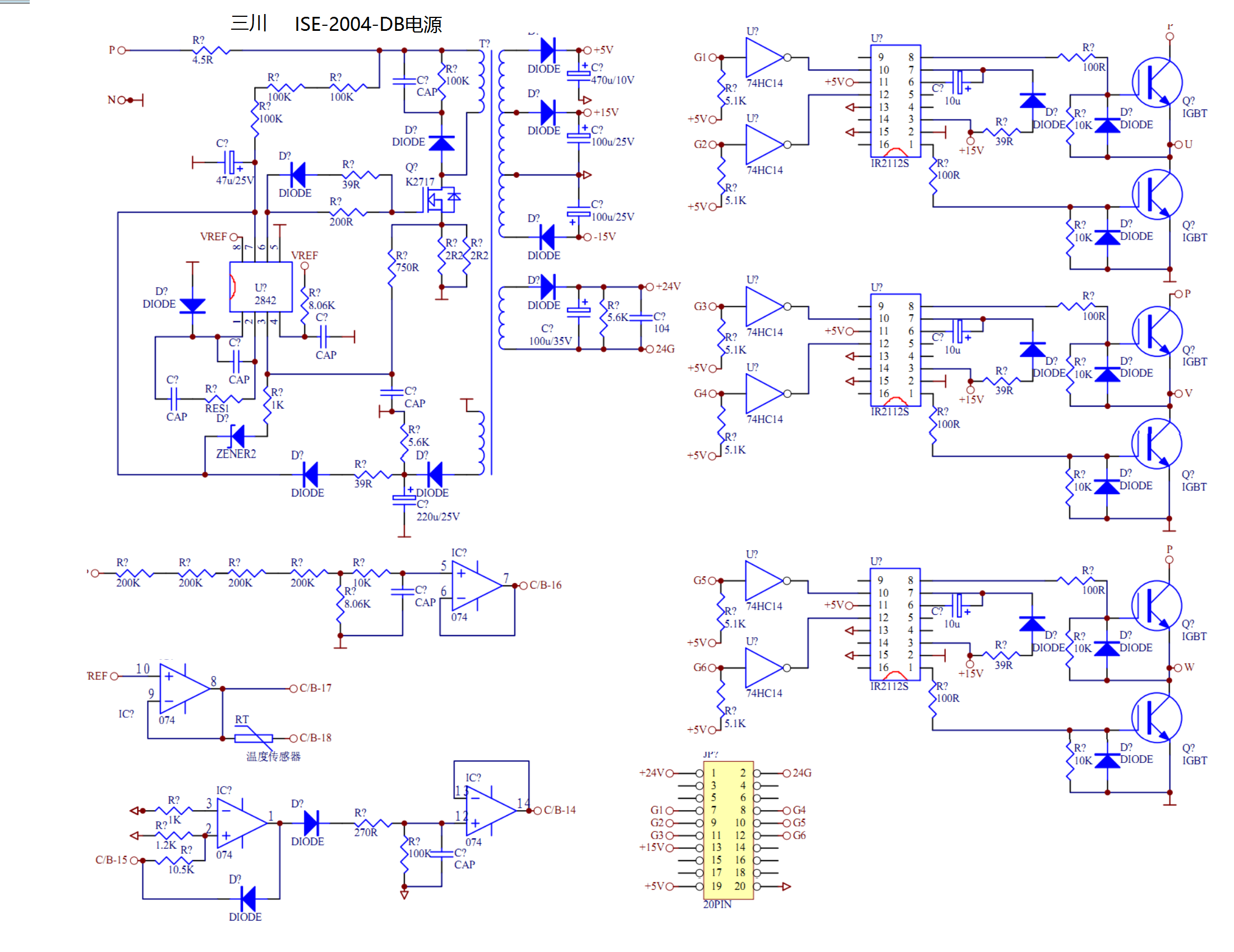

参考电源图

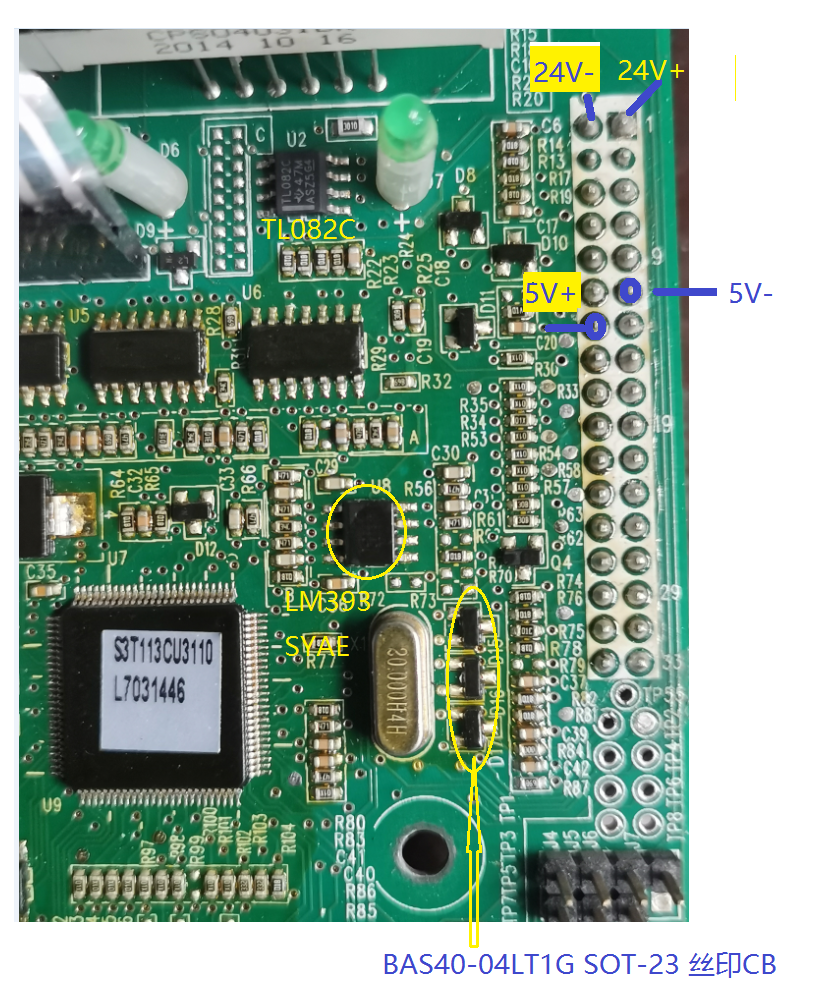

电源引脚测绘图

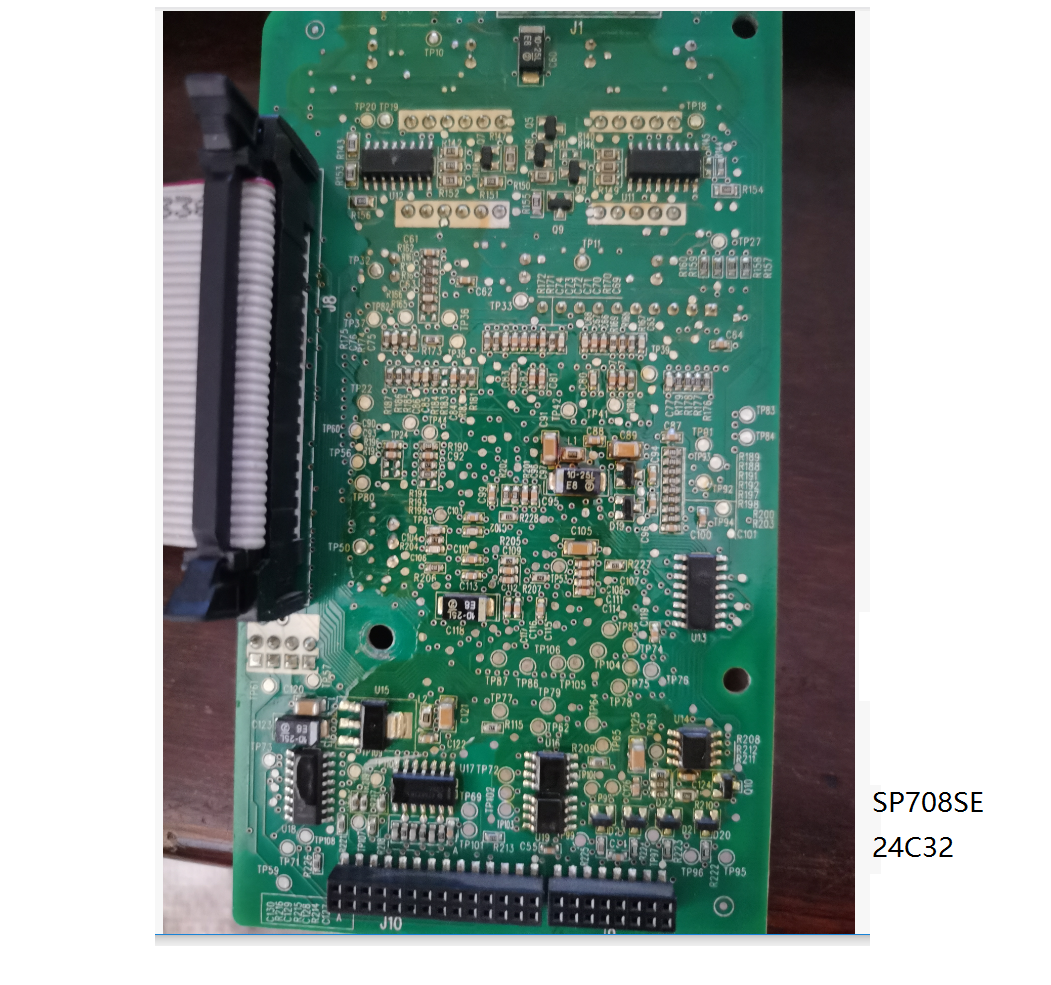

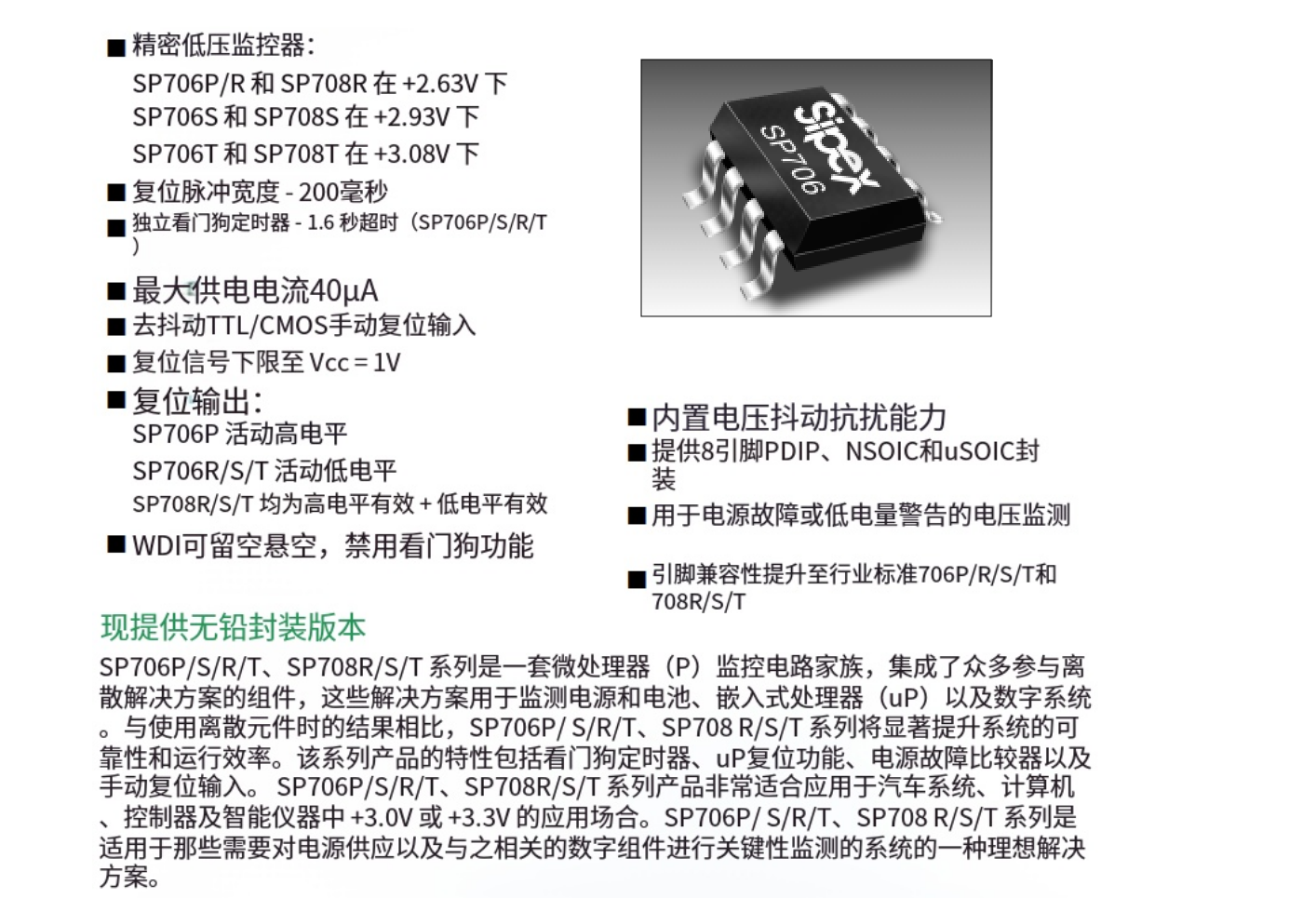

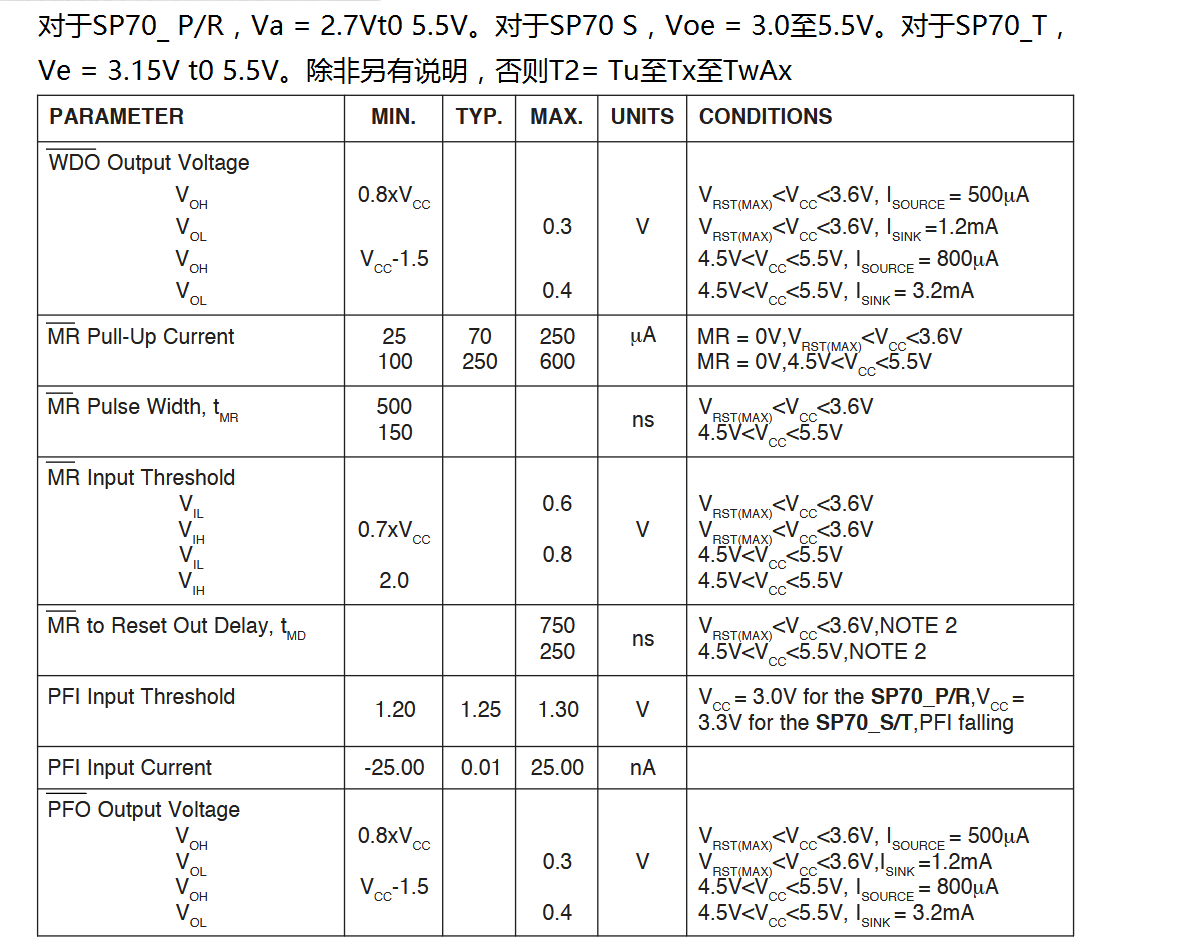

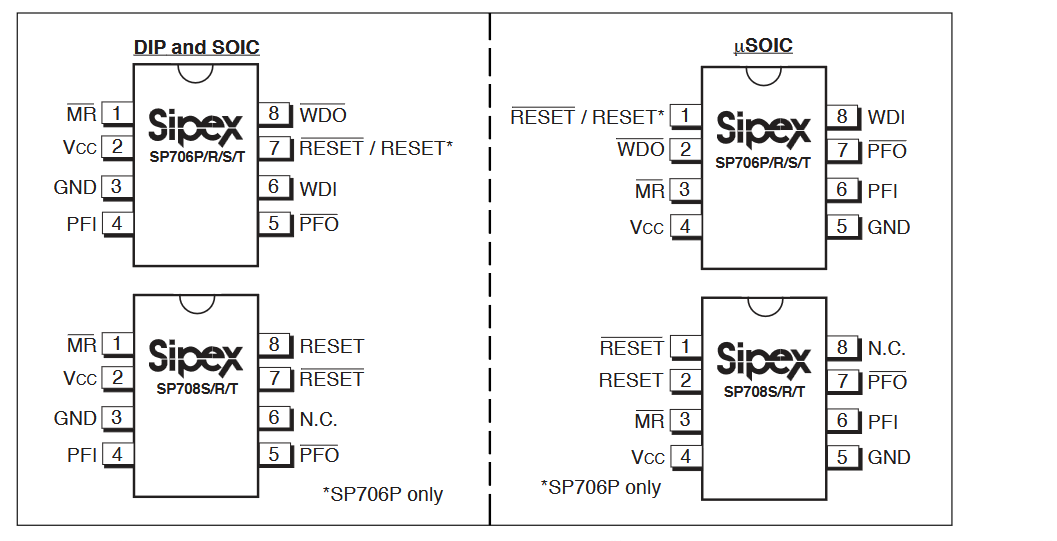

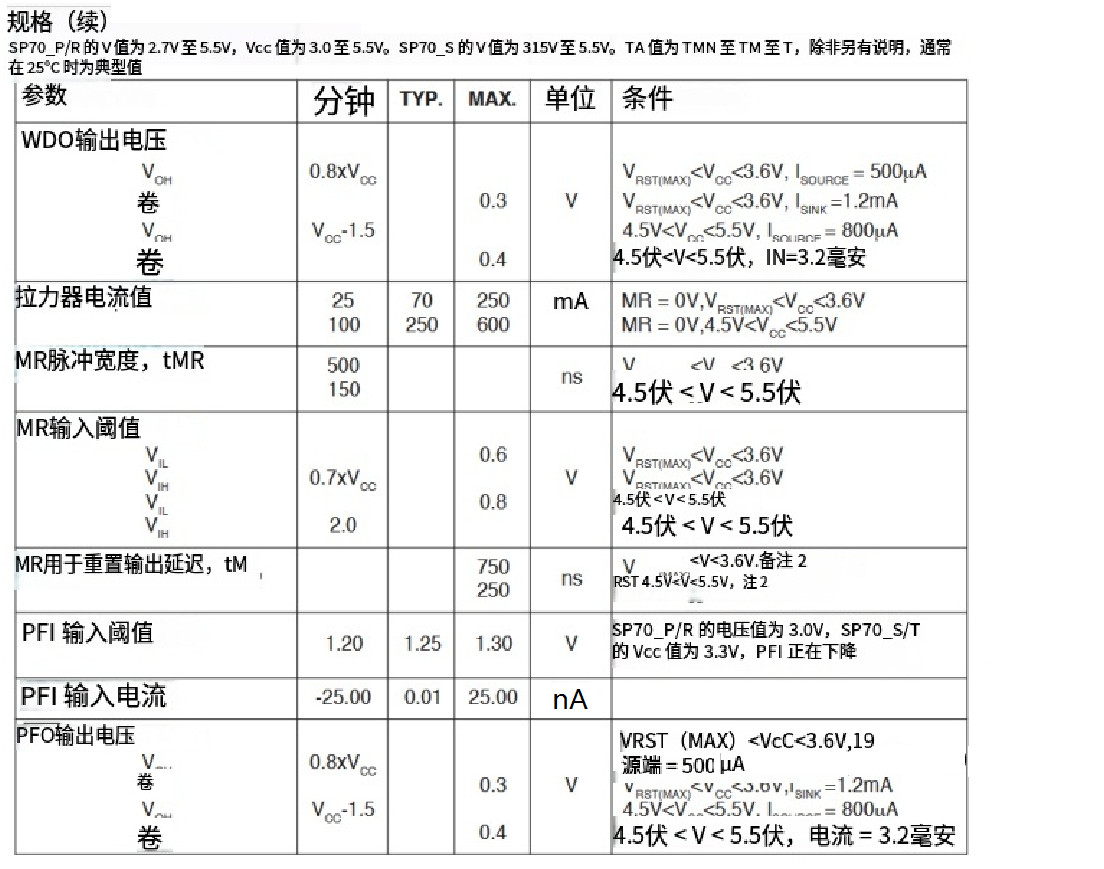

主板CPU反面   SP708SE

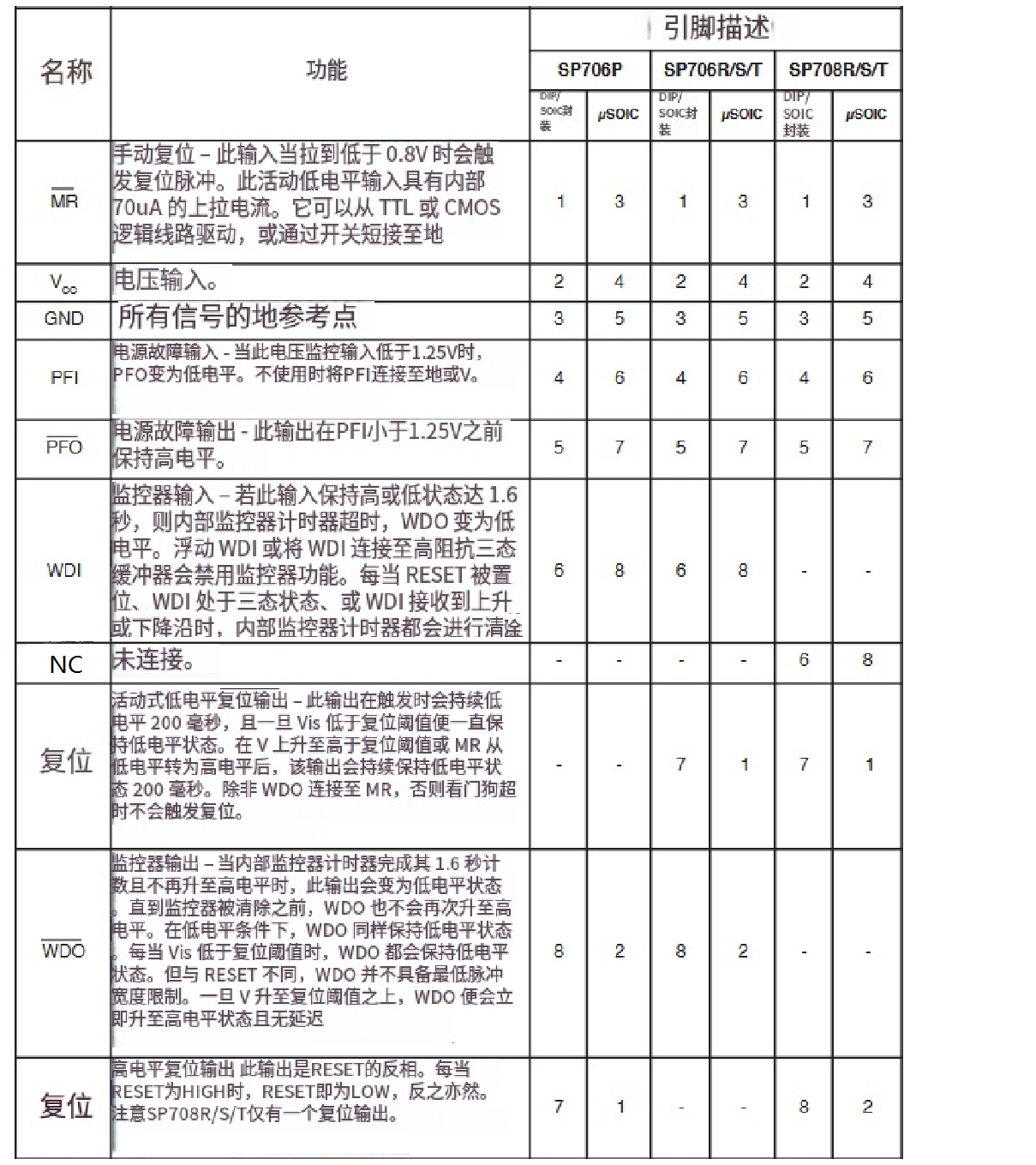

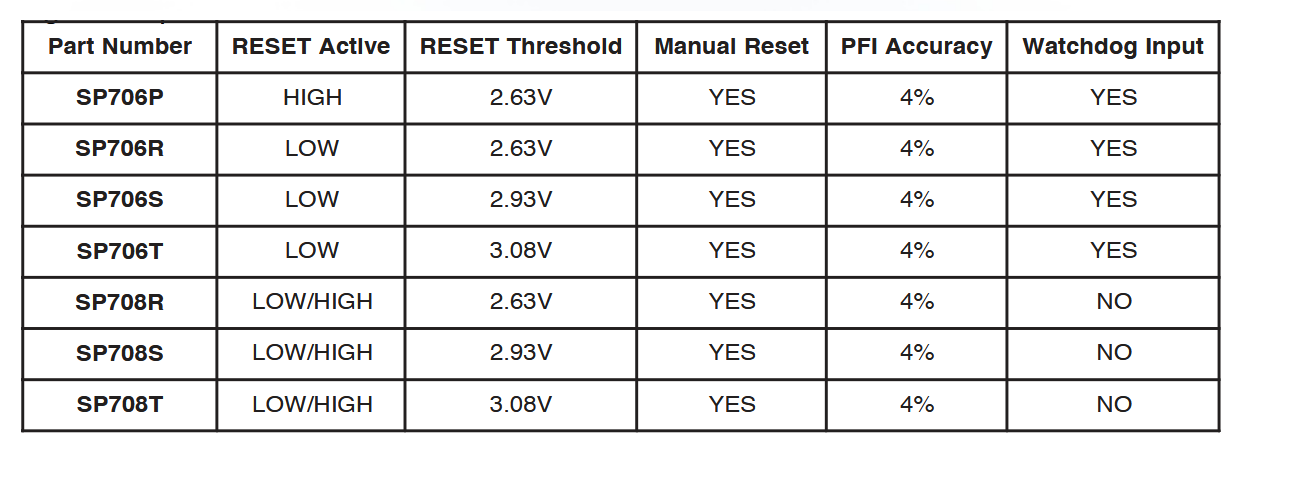

    名称               复位启动           重置阈值         手动复位            PFI准确度        看门狗

/////////////////

///////////

/////////

//////////

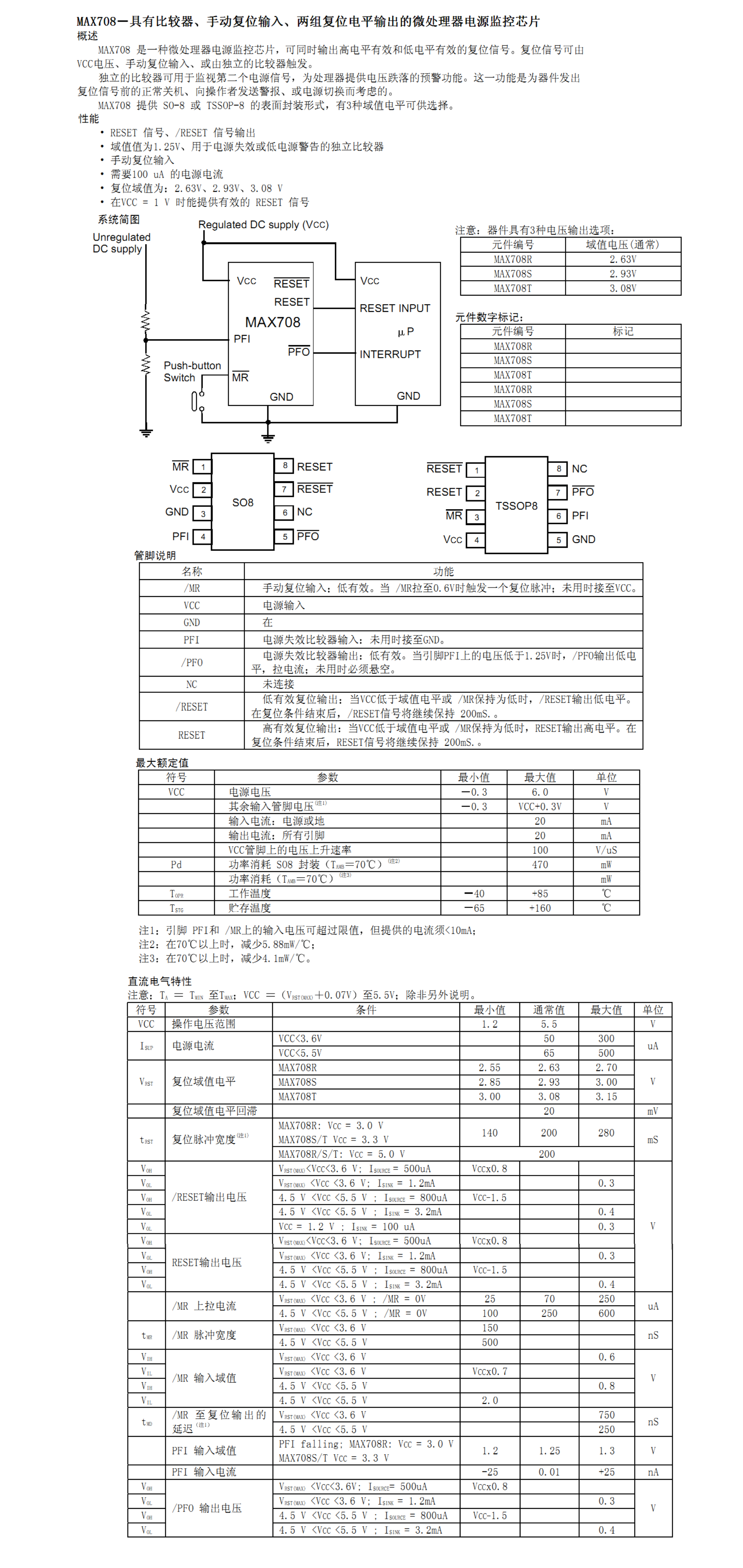

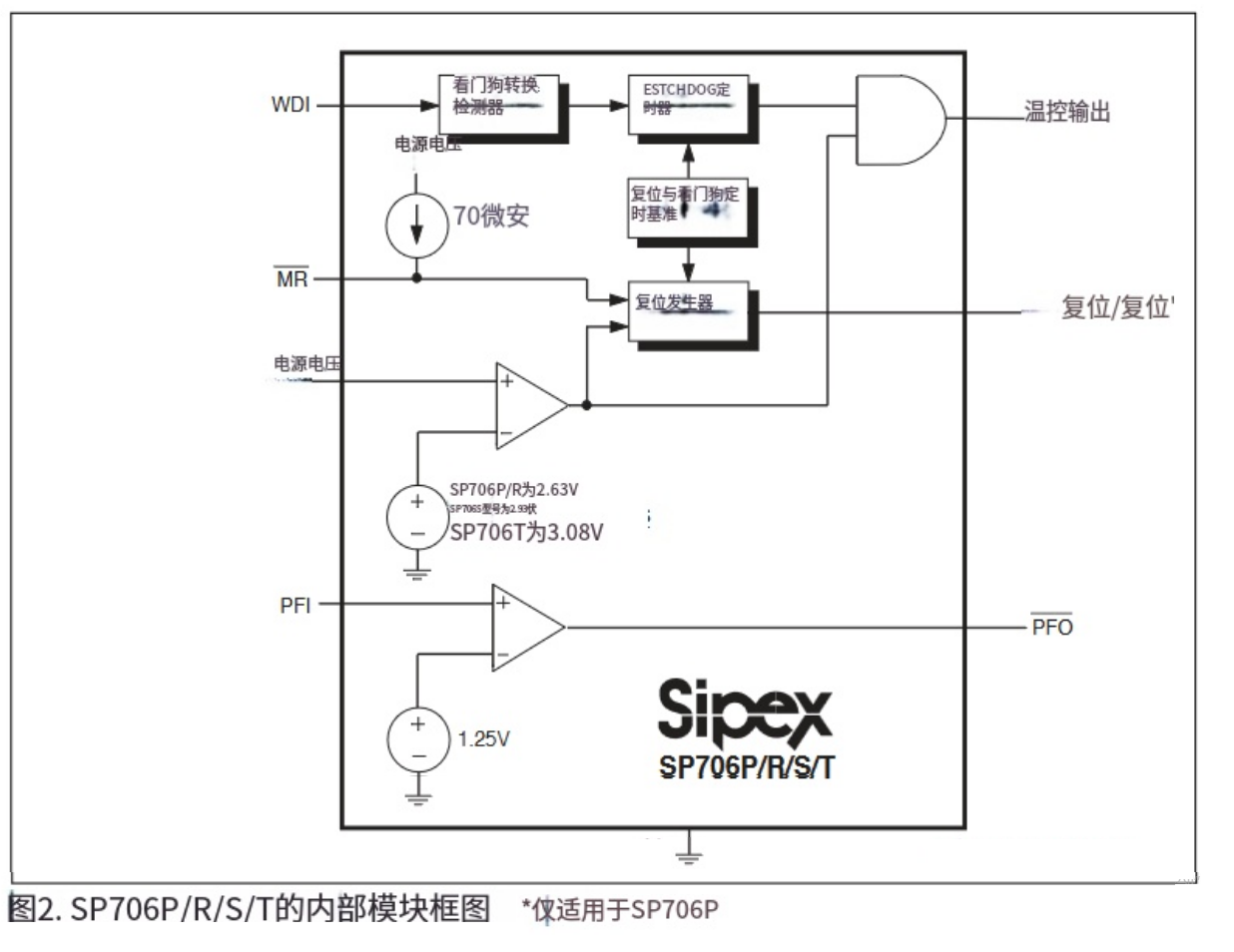

微处理器监控电路芯片

‌MAX708 是一款微处理器监控电路芯片‌，主要用于监控数字系统的电源电压，在电压异常时向处理器发送复位信号，确保系统可靠运行 。‌‌百科‌

核心参数与型号选择

1. ‌复位阈值电压‌：MAX708 提供多种阈值选项，通过型号后缀区分：
   • ‌R 后缀‌：2.63V 阈值。
   • ‌S 后缀‌：2.93V 阈值。
   • ‌T 后缀‌：3.08V 阈值。
   • ‌无后缀/C 后缀‌：4.4V 阈值。‌‌百科‌
2. ‌工作温度范围‌：根据后缀区分等级：
   • ‌商用级（C）‌：0°C 至 70°C。
   • ‌工业级（E/I）‌：-40°C 至 85°C。‌‌百科‌
3. ‌封装形式‌：常见 8 引脚封装包括：
   • ‌8-SOIC‌：表面贴装，宽度 3.90mm。
   • ‌8-µMAX/MSOP-8‌：小型表面贴装，宽度 3.00mm。
   • ‌8-DIP‌：直插式封装。‌‌百科‌

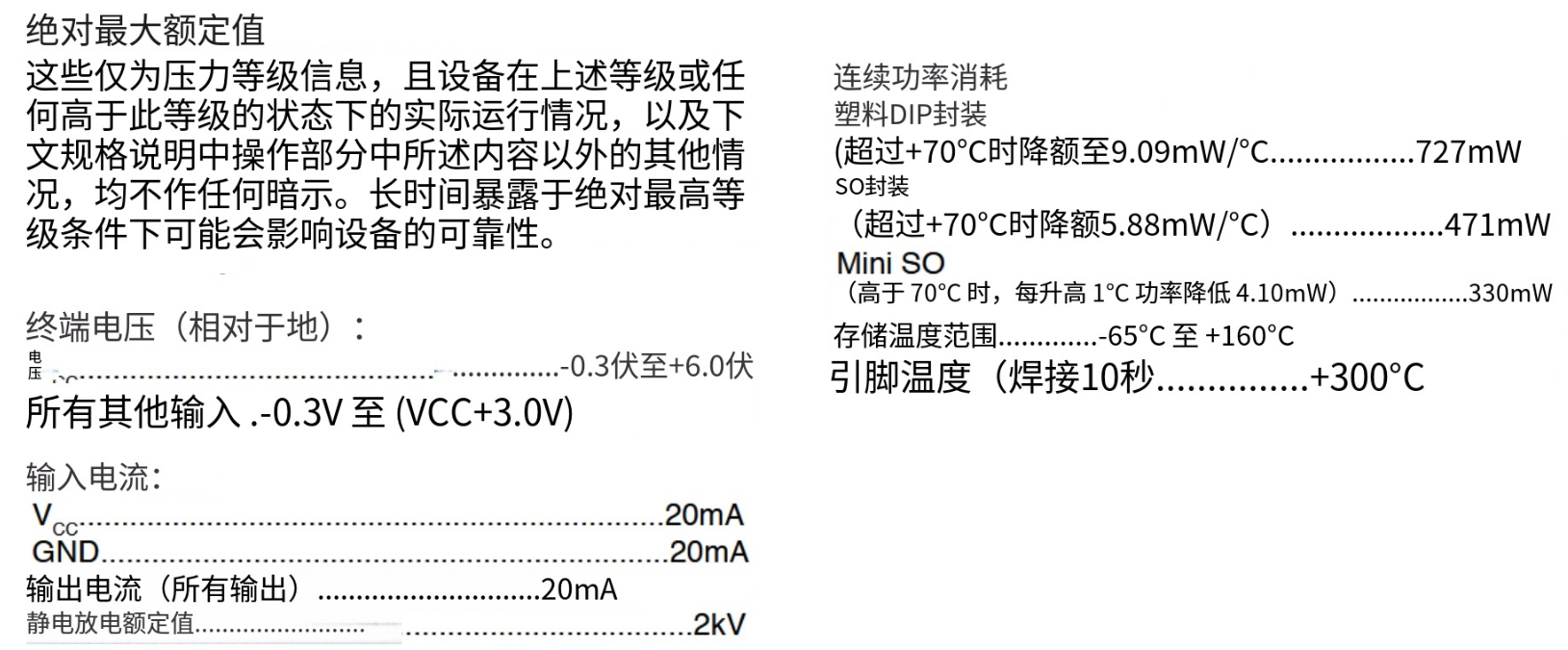

4. ‌关键电气参数‌：
   • 工作电压范围：‌1V 至 5.5V‌
   • 复位超时时间：‌140ms 最小值，200ms 典型值‌
   • 静态电流：约 12μA 至 16μA（VCC=3.3V 时）。
   • 复位信号在 VCC 低至 1.0V 时仍保持有效。‌‌百科‌

引脚定义与功能说明

MAX708 采用 8 引脚设计，各引脚功能如下 ：‌‌‌

1. ‌MR（手动复位输入）‌：低电平有效，拉低至 0.8V 以下触发复位，内部有 250μA 上拉电流。
2. ‌VCC‌：+5V 电源输入引脚。
3. ‌GND‌：接地参考端。
4. ‌PFI（电源故障监测输入）‌：当电压低于 1.25V 时，PFO 输出低电平。
5. ‌PFO（电源故障输出）‌：PFI 低于 1.25V 时输出低电平，否则保持高电平。
6. ‌N.C.（空脚）‌：MAX707/MAX08 此引脚无连接（MAX705/MAX706 为看门狗输入 WDI）。
7. ‌RESET（低电平有效复位输出）‌：电压低于阈值时输出低电平脉冲。
8. ‌RESET（高电平有效复位输出）‌：MAX707/MAX08 特有，替代了看门狗定时器功能。

‌与 MAX705/MAX706 的区别‌：MAX707/MAX08 移除了看门狗定时器功能，改用高电平有效复位输出（RESET），适合不需要看门狗但需要双复位极性的应用场景 。‌‌百科‌

购买渠道与替代方案

1. ‌当前产品状态‌：根据 2026 年 7 月 Digi-Key 数据显示，MAX708 大部分具体型号显示为‌停产状态‌，但仍有库存可供采购 。‌‌‌
2. ‌参考价格‌：
   • 批量采购（4000 片）：约 ¥3.96/片。
   • 小批量（2500 片）：约 ¥10-15/片。
   • 实际价格随供应商和数量浮动。‌‌‌
3. ‌主要供应商‌：
   • ‌Digi-Key（得捷电子）‌：www.digikey.cn。
   • ‌锐单电子‌：国内现货渠道。
   • ‌Mouser‌：国际分销商。‌‌‌
4. ‌替代品型号‌：
   • ‌SP708 系列‌（MaxLinear 制造）：功能兼容的替代方案。
   • ‌MAX705/MAX706‌：如需看门狗定时器功能可考虑。
   • ‌MAX813L‌：功能相近的监控电路。‌‌‌
5. ‌典型应用场景‌：
   • 计算机和嵌入式控制系统。
   • 电池供电设备（智能电表、水表等）。
   • 多电源系统监控（通信设备等）。
   • 需要可靠电源监控的关键系统。‌‌百科

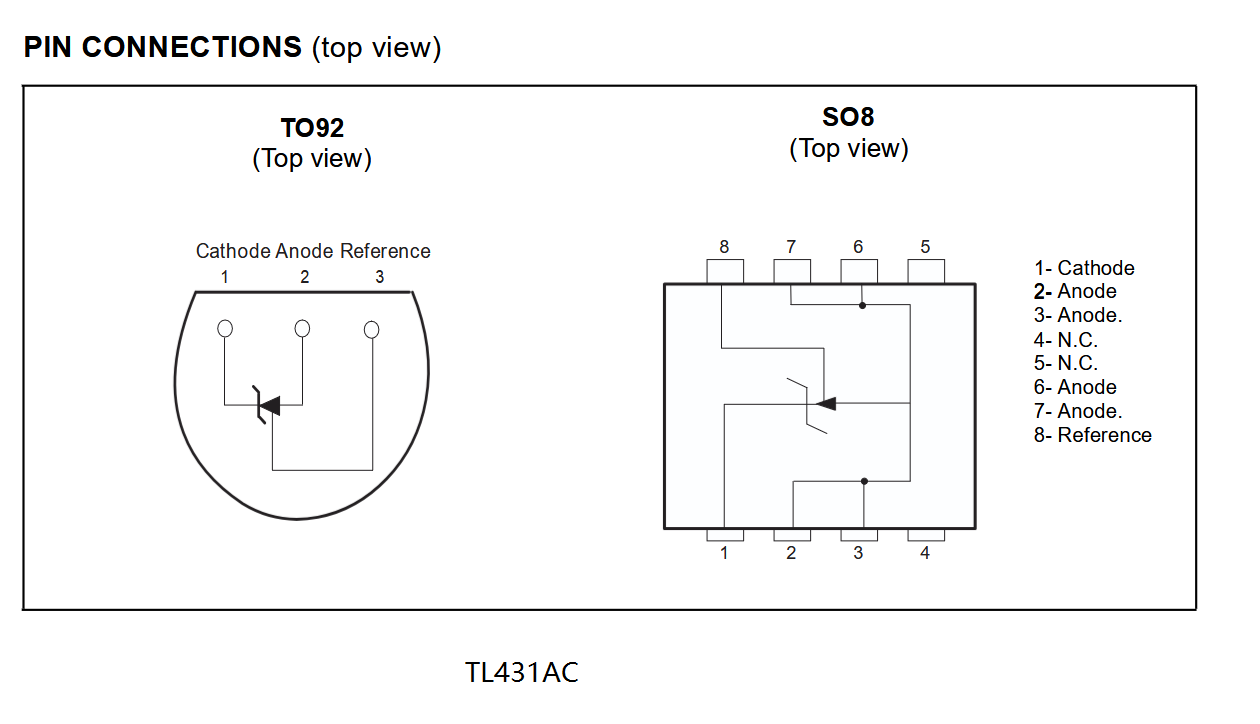

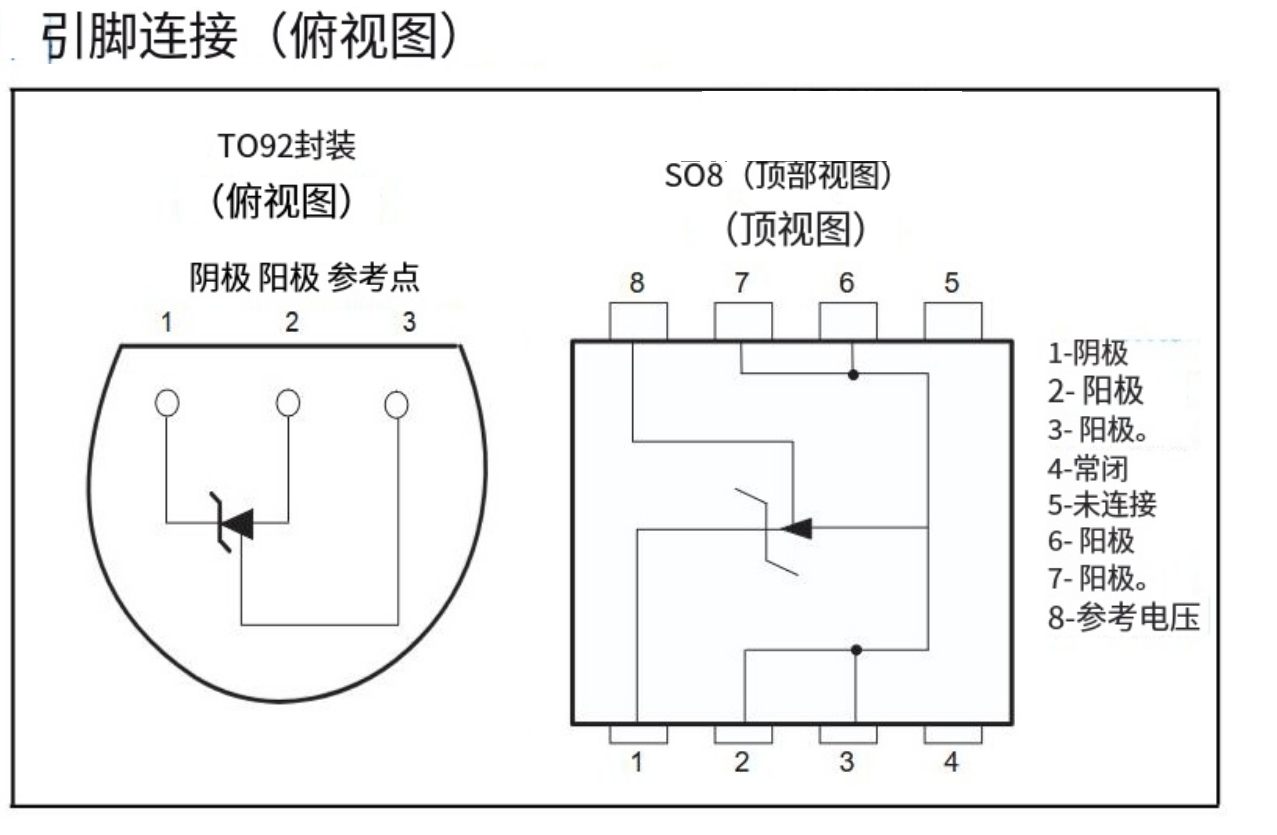

TL431AC芯片引脚定义

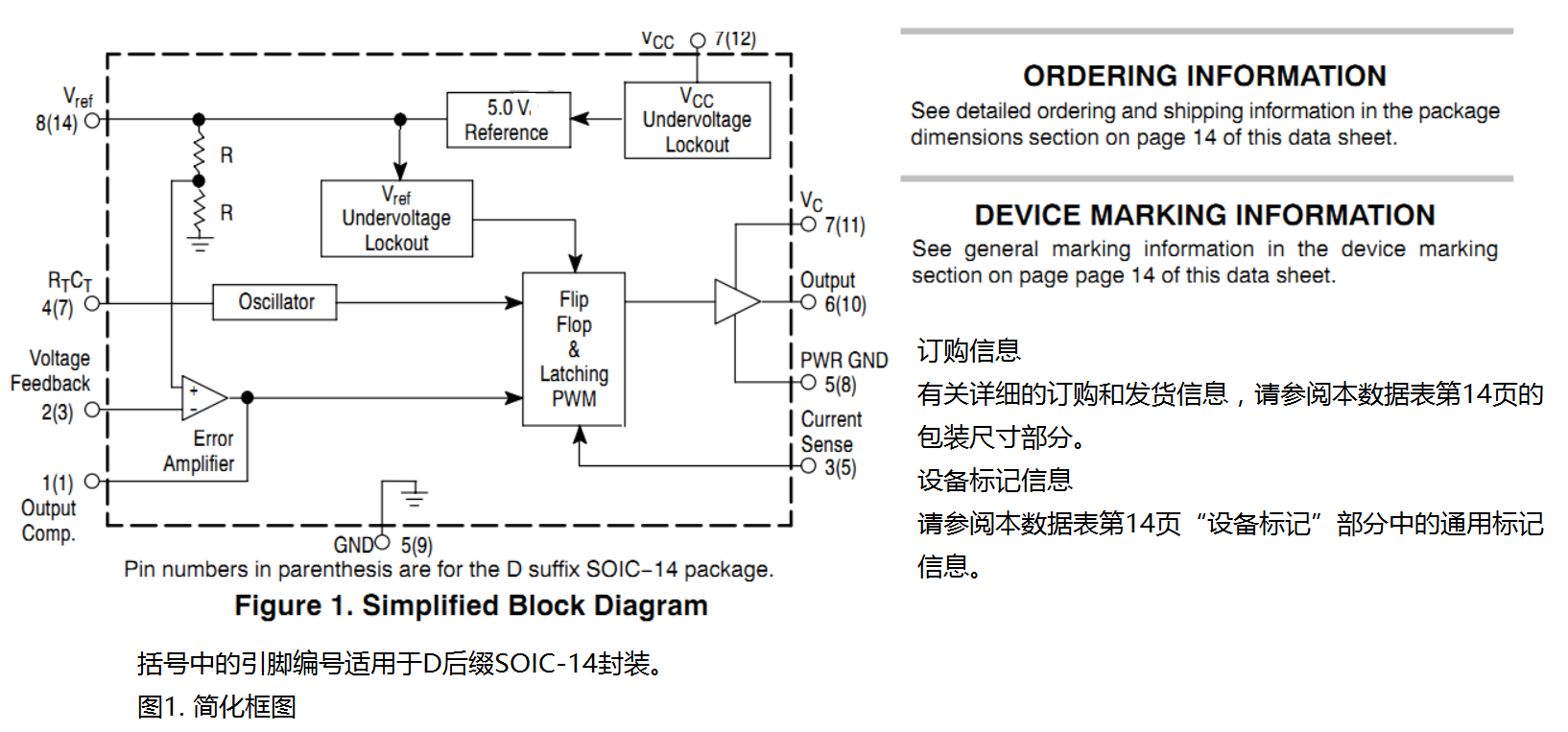

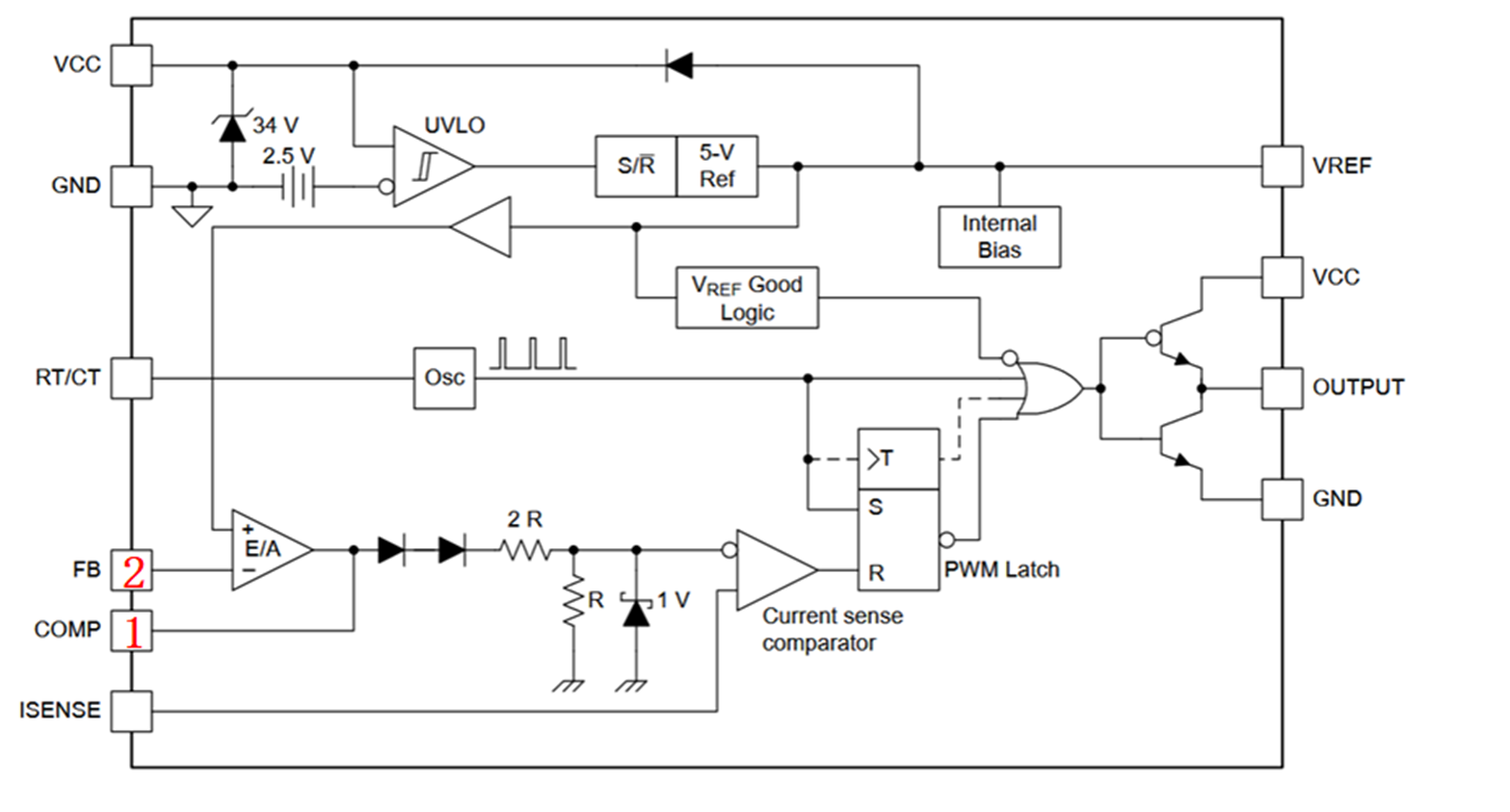

UC38XX简化框图

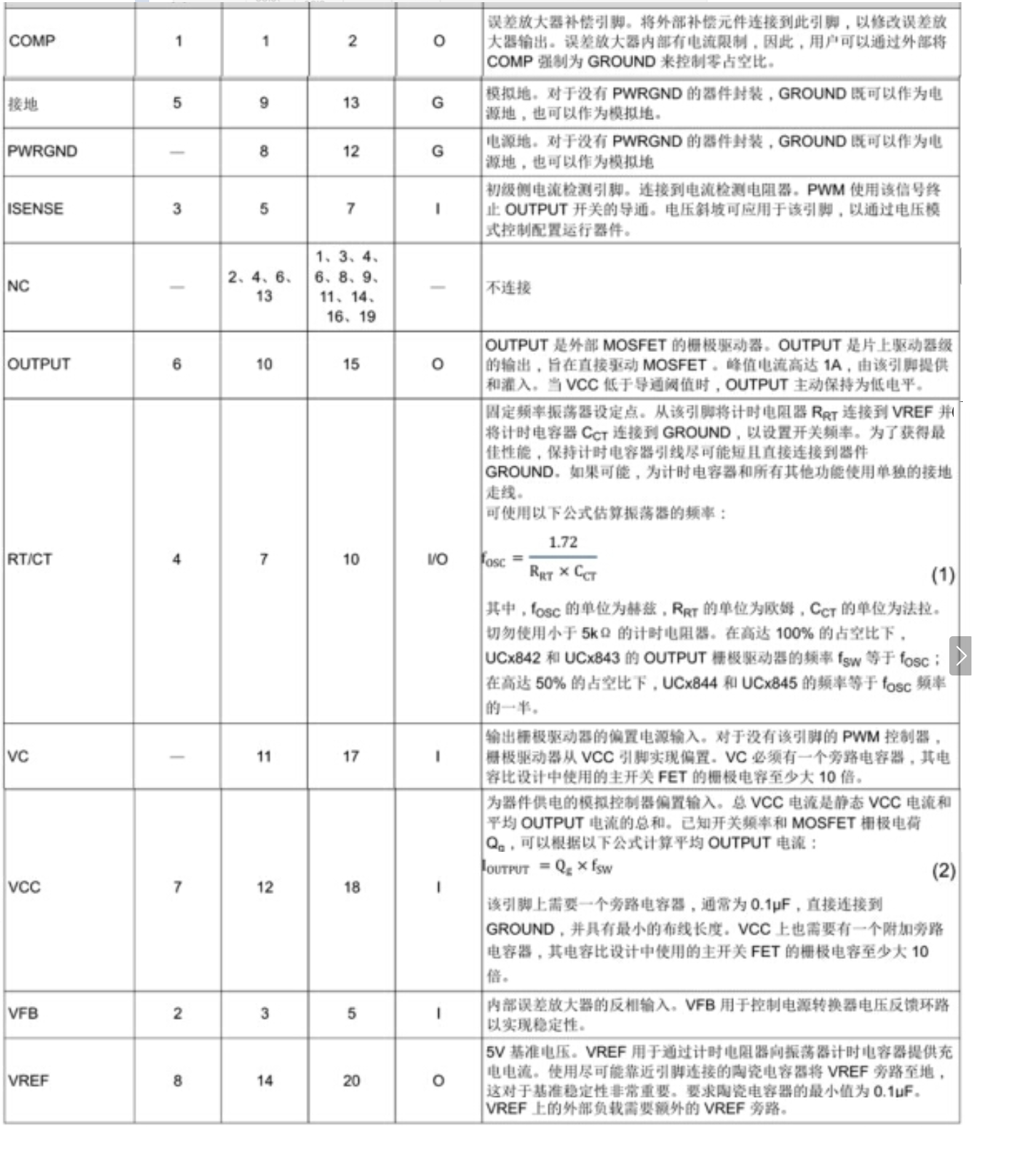

UC3845引脚说明

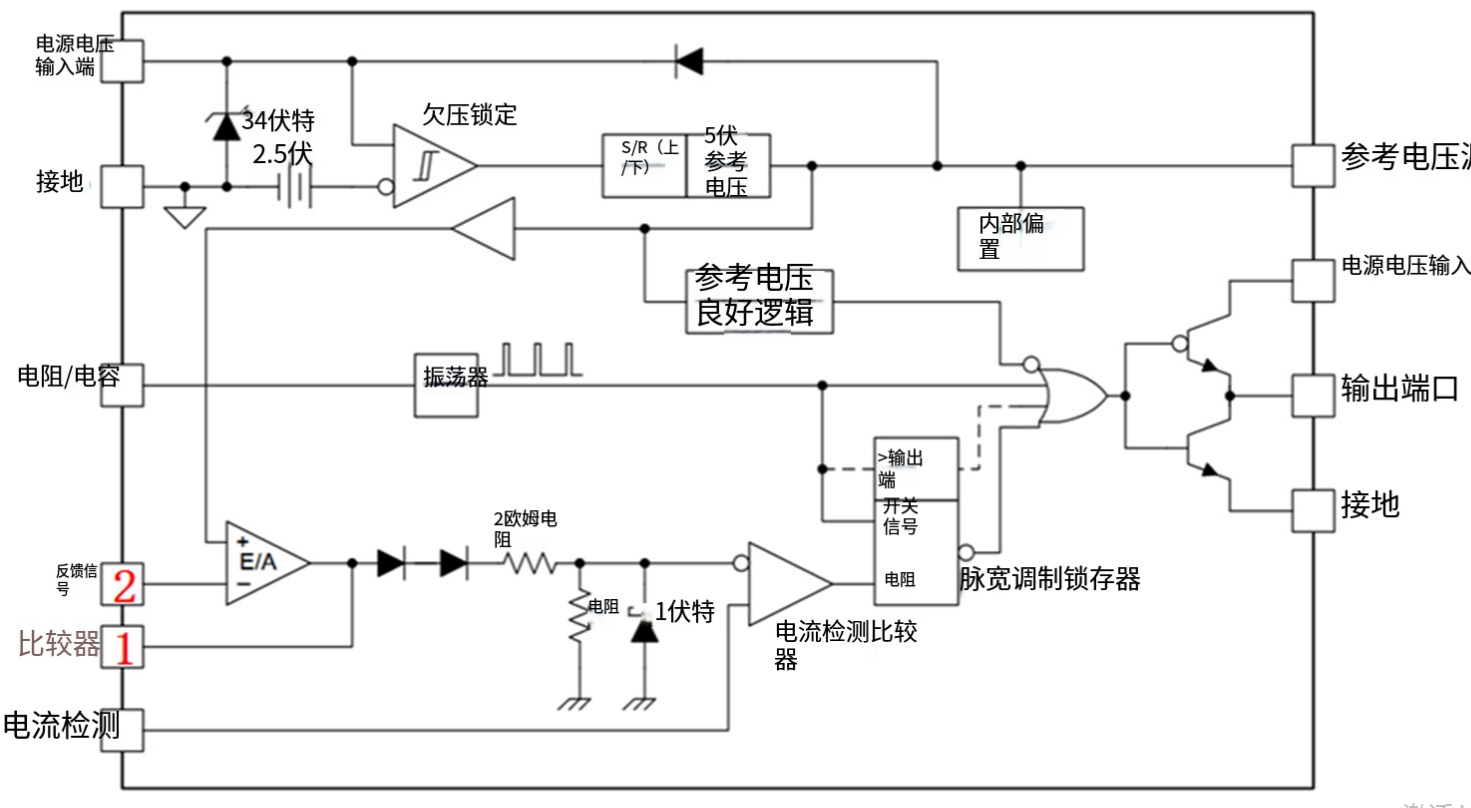

UC2844/ UC3842 的两种反馈方式

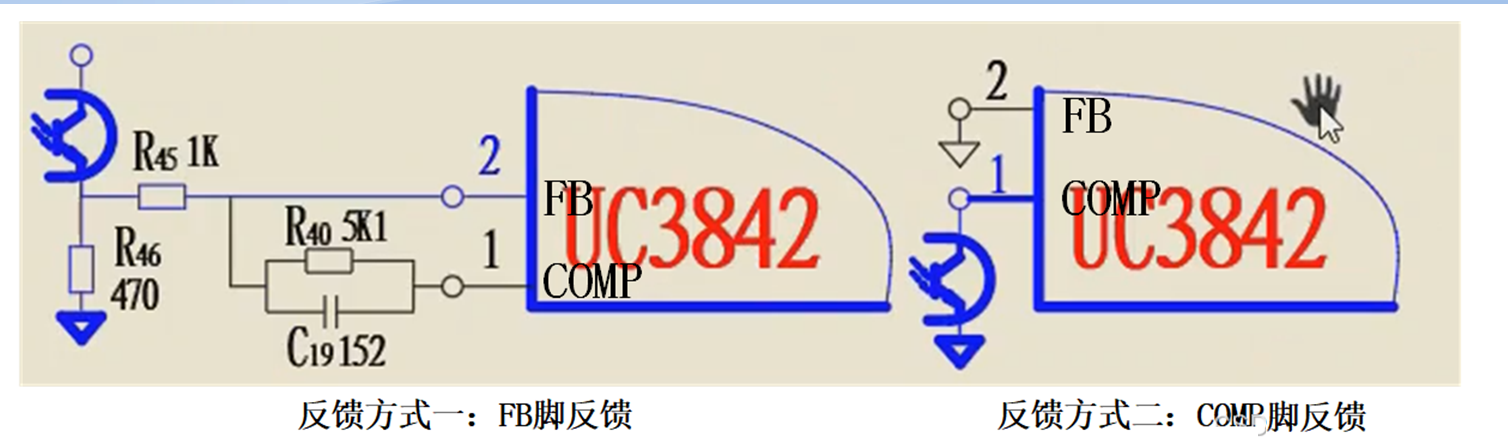

两种反馈方式：一、FB脚反馈；二 、Comp脚反馈。示意图如下：

两种反馈方式反馈需要变化方向反向，原因如下：

反馈方式二：COMP脚连接误差放大器输出端，当COMP升高，PWM打开占空比增大，输出电压升高。

反馈方式一：FB脚连接误差放大器反相输入端，当FB降低，PWM打开占空比才增大，输出电压才升高。

整体的 反馈回路图如下图所示：

反馈方式一：FB反馈方式如下图所示，当输出电压24V减小，流过PC817 光 耦二极管电流减小，对应PC817光耦三极管的电流也较小（原因是光耦三极管内阻增大），对应进入2脚FB管脚的电压降低，误差放大器输出增大，从而PWM打开占空比增大，输出电压上升，完成反馈。

    其中光耦的工作原理可以理解为隔离式的三极管工作在放大区，当流过基极的电流越大，路过发射极（集电极）的电流也越大。

    当采用反馈方式一时，1脚和2脚间并联一个电阻和电容，电阻的目的是为了设置误差放大器的放大倍数，电容的目的是为了消除噪声干扰。类似于软件控制中调PI参数值。

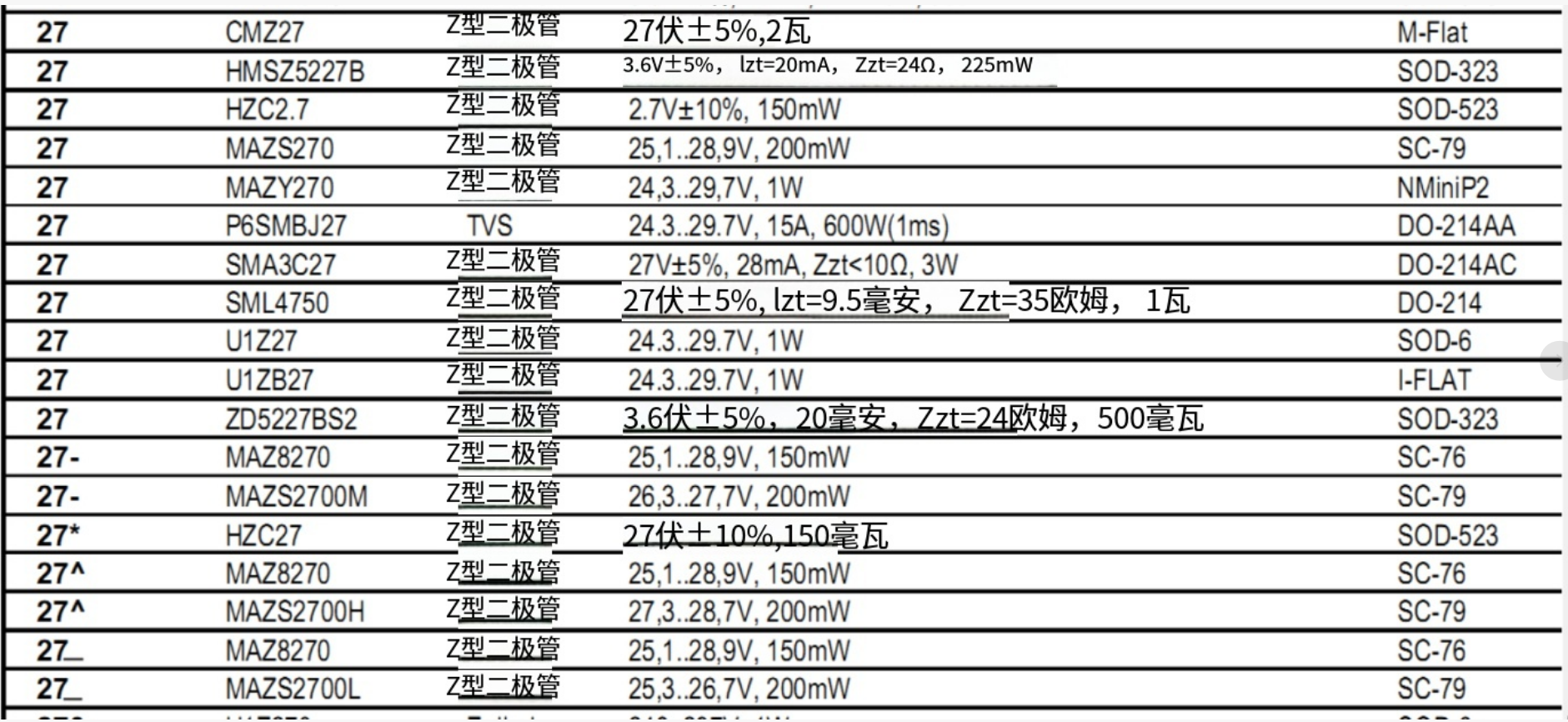

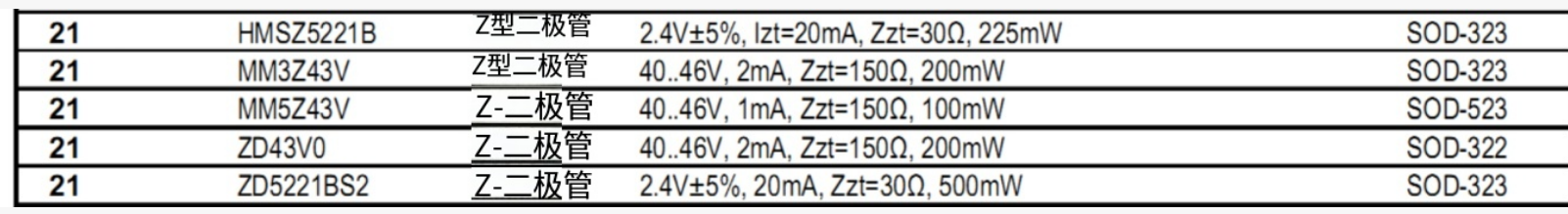

丝印21

丝印27
