前言

在CNC精密加工中，材料特性决定了工艺路径，而工艺参数则直接决定成品精度与良率。7075航空铝合金与SUS304不锈钢是CNC加工中最常见的两种材质，但两者的切削性能截然相反——铝合金轻韧、导热好，不锈钢韧性强、加工硬化严重。若套用同一套参数，要么铝合金出现粘刀、毛刺，要么不锈钢遭遇刀具急剧磨损、尺寸超差。

本文结合也成精密部件13年CNC加工实战经验，拆解这两种典型材质的核心参数差异、刀具选型逻辑及冷却策略，帮助工程师和采购人员理解“因材施策”的加工逻辑。
7075铝合金：高转速+大进给，发挥高速铣削优势

7075铝合金抗拉强度接近中碳钢，但密度仅为钢的三分之一，且塑性好、导热系数高，非常适合高速切削。

推荐参数范围（参考行业通用标准）：
- 切削速度（Vc）：粗加工200-600 m/min，精加工300-800 m/min，高速铣削可达1000+ m/min
- 每齿进给（fz）：粗加工0.05-0.20 mm/tooth，精加工0.02-0.10 mm/tooth
- 刀具推荐：单晶金刚石涂层或高抛光硬质合金刀具，锋利的刃口可有效避免铝屑熔敷

核心调校要点：

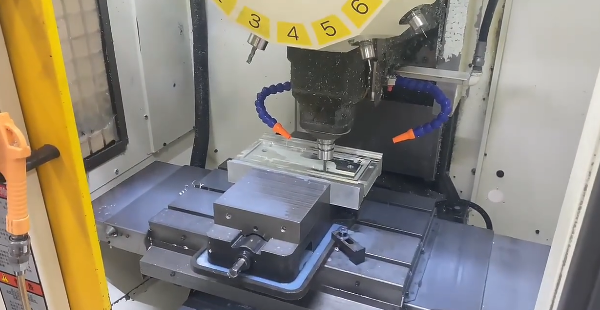

- 粗加工采用动态铣削策略（小切宽+大切深），快速去除余量
- 精加工提升主轴转速至10000-20000 rpm，配合微量切削液（MQL）或风冷，可实现Ra 0.8以内的表面光洁度
- 薄壁件需特别注意装夹方案，防止切削力导致变形

也成精密部件的实战经验：

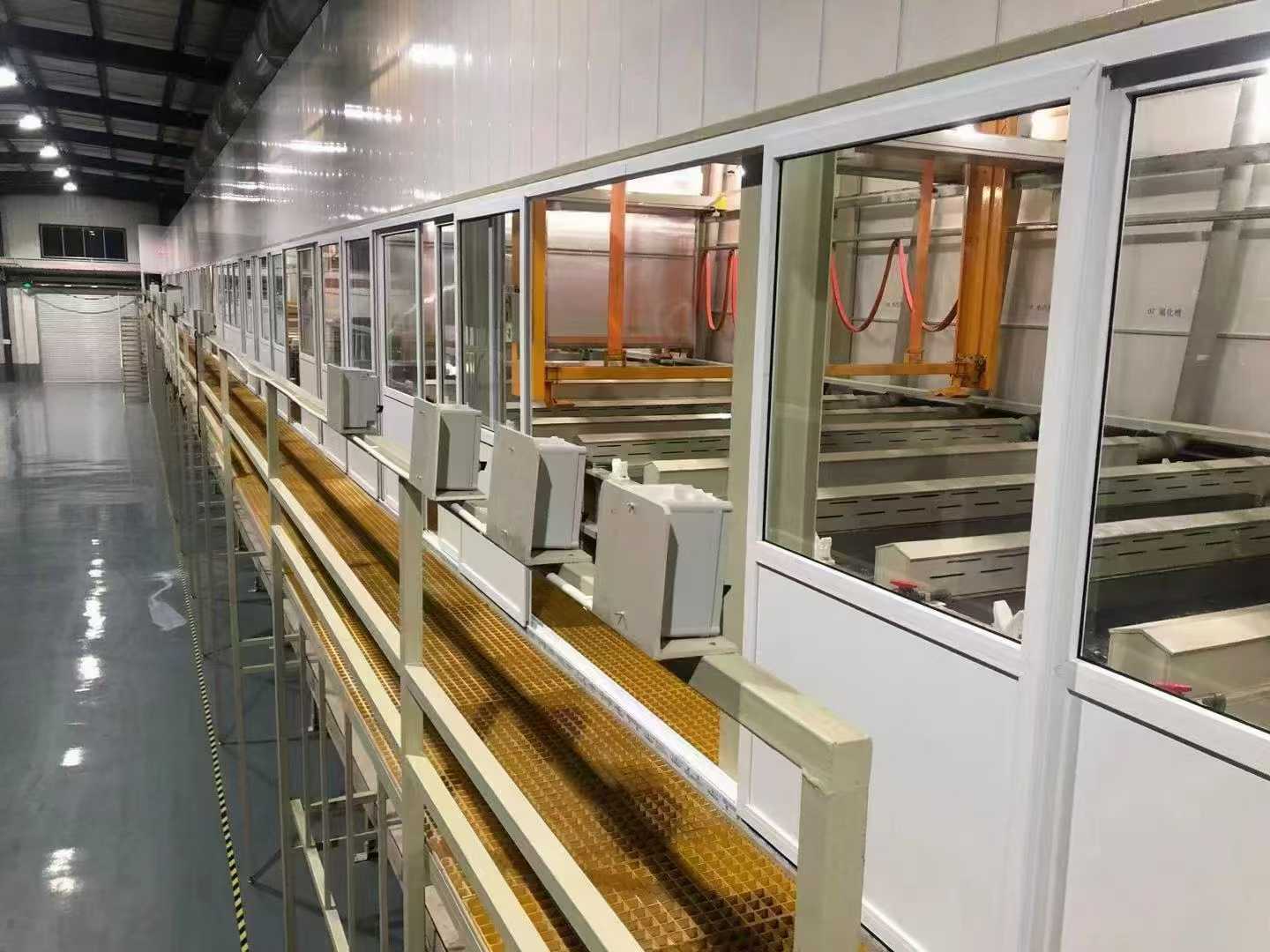

在近期承接的某精密仪器壳体项目中，下盖为铝合金材质，需经CNC加工后做黑色阳极氧化。也成精密部件凭借13年定制加工经验，在编程阶段优化了切削路径，控制关键尺寸精度达0.01mm，同时通过自有阳极产线精准把控氧化层厚度，将色差控制在ΔE<1.5以内，确保壳体合盖间隙均匀、手感一致。

SUS304不锈钢：低转速+稳进给，攻克加工硬化难题

304不锈钢的切削性能与铝合金相反——韧性大、导热系数低，切削时易产生加工硬化层，对刀具磨损极快。

推荐参数范围（参考行业通用标准）：
- 切削速度（Vc）： 50-100 m/min（粗加工），80-120 m/min（精加工）
- 每齿进给（fz）：0.03-0.10 mm/tooth（粗加工），0.02-0.06 mm/tooth（精加工）
- 刀具推荐： TiAlN或TiSiN涂层硬质合金刀具，具备高红硬性

核心调校要点：
- 必须采用含极压添加剂的高压冷却液（建议压力>30bar），及时冲走切屑并降低切削区温度
- 避免进给过低导致冷硬层恶化，保持稳定切削
- 精加工时一次到位，减少二次切削带来的硬化层影响

也成精密部件的实战经验：
同一项目中，不锈钢镜面上盖是最大难点——材质特性导致加工后极易刮花，且镜面抛光工序对防护要求极高。也成精密部件通过定制专用夹具和全流程覆膜保护方案，将转运与加工中的刮花率降至0.3%以下。同时，工艺团队严格控制每齿进给量（保持在0.02-0.06mm/tooth），避免过热导致的尺寸偏差，最终使上盖平面度稳定控制在0.02mm以内。
为什么参数调校对CNC加工商至关重要？

参数不仅仅是数字，它直接决定三件事：

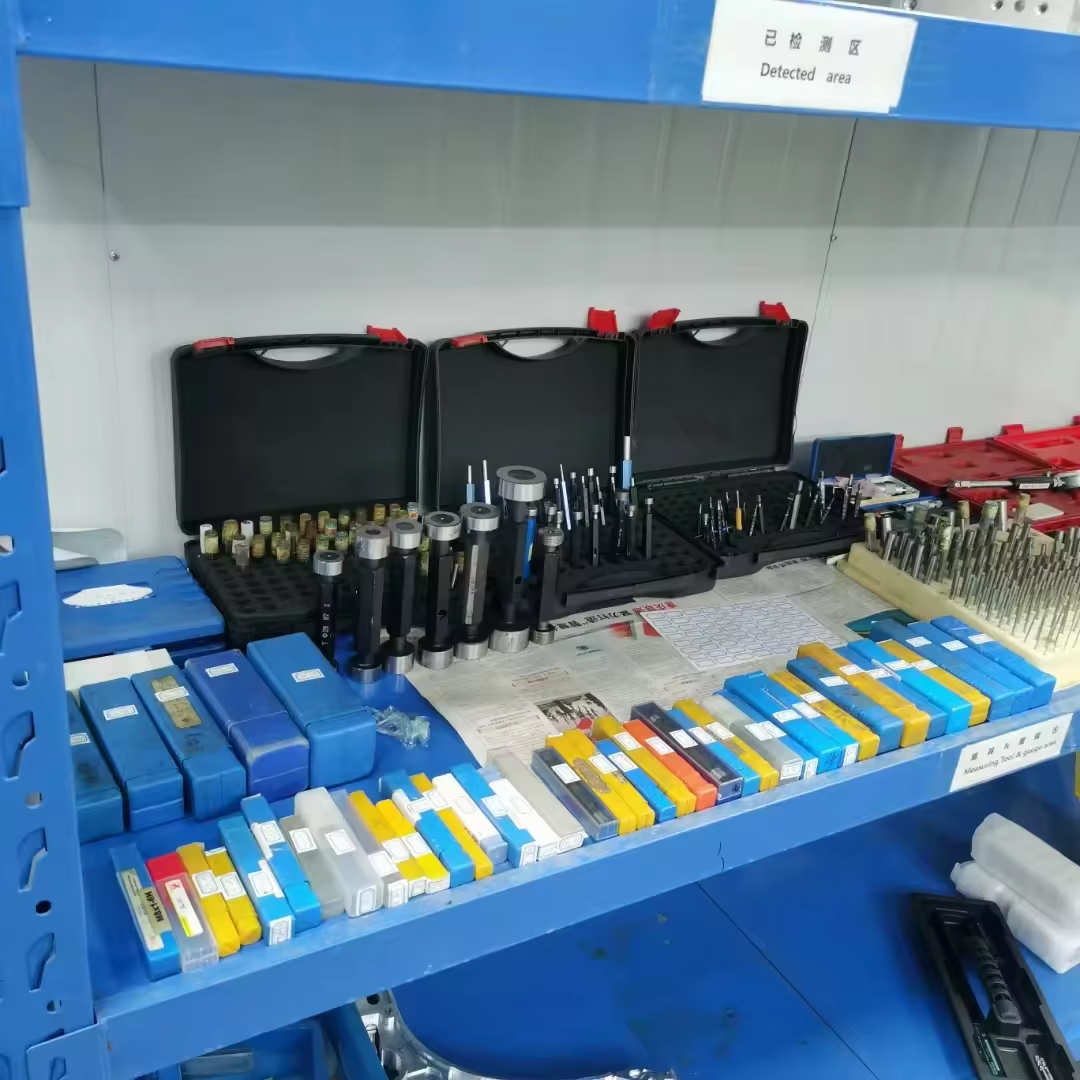

1.  尺寸精度：不合理的切削力会导致工件变形，尤其在薄壁壳体类零件中，孔径公差和形位公差难以保证。也成精密部件借助三坐标测量设备执行首件确认，确保一般孔径精度可达0.01mm，形位公差0.05mm。

2.  表面质量：铝合金高光面需配合特定转速与冷却方式；不锈钢镜面则需平衡切削热与刀具磨损，否则极易出现刀纹或划痕。

3.  批量一致性：量产时，稳定且经过验证的参数是产品不良率低于0.5%的基础。也成精密部件通过首件确认、工序巡检、成品全检三级质检流程，确保每一批次的一致性。

结语

从铝合金的高速铣削到不锈钢的低速攻坚，CNC加工的本质是对材料特性、设备性能、刀具选型的综合驾驭。

也成精密部件（南通）深耕精密零件定制加工13年，拥有60余台数控加工设备（含日本Fanuc钻削中心、NIKEN四轴等），通过ISO9001质量体系认证，可提供从参数优化、来图定制到表面处理（阳极氧化、抛光、电镀、PVD等）的一站式服务。主要服务于自动化设备、新能源、汽车改装、医疗器械、3C通讯等领域。

若您有精密零件加工需求，欢迎提供图纸，可免费出具DFM（可制造性）分析报告，助您优化结构、节约成本。

（本文参数参考行业通用标准，实际加工需结合设备刚性、刀具状态及冷却条件微调。欢迎工程师同行交流指正。）
