摘  要

　　新能源汽车行业的数据量不断增大，在数据管理以及分析上存在高并发、复杂异构数据处理的问题，传统的办法不能够完成高效的检索和可视化分析。本文利用Hadoop作为数据处理的平台，创建出新能源汽车数据可视化的系统，主要针对用户的个性化需求及缺乏多维数据展示的现状来提出解决方案，从而为用户提供方便快捷的数据查询、比较和交互功能。系统以大数据平台为基础，采用分布式架构，可以达到高效的数据采集、存储、处理以及可视化展示的目的，从而给管理与决策提供科学的支撑。

　　本系统的主干技术使用的是Hadoop生态搭建的数据处理基础，用Flask做前端交互和后端管理，用MySQL和Pandas做数据存储、分析和可视化。主要有普通用户、管理员的界面，即通知公告、汽车信息推荐、销售数据对比、收藏点赞管理、后台数据管理等。可视化部分用多种图表的形式来表现汽车品牌统计、地理分布、品牌销价和销量等主要指标。从实验结果可以看出，系统可以稳定地实现多角色并发操作和高效的查询，提高了数据分析的准确性以及可操作性，有较好的实际应用价值和推广前景。

关键词：关键词：大数据处理；新能源汽车；数据可视化；系统设计

Abstract

　　New energy vehicle industry data keeps getting bigger, it’s tough for old methods to handle all that high-traffic and different types of info at once, they can’t really find stuff quickly or make pretty graphs either. This study is about making things better by using Hadoop in data visualization of new energy vehicle systems so as to fix problems with showing personal information and making many parts visible at once. The System is used to make Distributed Construct, gettinginformationsabout efficient Administration and Choice: storing it; processing; describing this information.

　　Its information processing utilizeshadoopecology ,it does front - end to back - end communication with flask, manages data storage usingmysql, and goes to work together with pandas doing things like seeing through numbers. The main modules are for the use of regular customers as well as managers including announcement announcements, vehicle recommendations, sales data comparisons, records, etc.Visulizationuse lots of charts show all kind statistic about brands, geo info, price vs sale comparison The experiment proves its stability Multi-Role Concurrent Performance, also do good job in retrieve information, improve Analytic correctness andpracticality,alot of significance for real use.

Keywords:BigDataProcessing;NewEnergyVehicle;DataVisualization;SystemDesign

第一章 绪论

1.1 研究背景和意义

　　新能源汽车在世界能源结构的调整以及环境保护的压力之下迅速发展，各种政策促使产业转型速度不断加快。传统的数据管理方式对于大量的、多源的车辆动态信息来说，处理速度变慢，信息反馈有明显的滞后性以及人为造成的误差，已经不能适应企业的经营以及行业的监管要求。数据可靠传输、实时处理成了行业提高竞争力的重要手段，信息化、智能化不断渗入到企业管理和服务当中。大数据分析、云平台支持渐渐成为行业新标准，促使生产、经营、服务全部链条实现数字化更新[1]。在新能源汽车市场逐渐扩大、数据量急剧上升的大环境下，以高可扩展性平台为基础的高效处理系统应运而生。现有的数据管理系统对于多维数据的整合以及可视化展示能力比较差，不能做出准确的业务决策并且不能提供方便的服务体验。系统开发有迫切性，能满足行业未来价值的智能平台对于行业的未来发展起着决定性的作用[2]。

　　相比传统的以Hadoop为基础的数据可视化系统，可以达到车联网数据的高效采集、存储和分析的目的，从而提高信息处理的质量和速度。系统依靠大规模并行运算能力来改进数据的使用，削减由于人为操作而产生的失误，加强业务的透明度以及决策支持水平。行业管理效率提高，用户需求响应更加迅速智能，企业服务质量得到实质性的提高。平台的创建促使智能交通管理、能源调配等各方面的升级，也促使了新能源汽车产业的协同发展。信息可视化改善社会监管的便捷程度，提升行业的自我约束能力，具备明显的应用价值。系统推广有利于节能减排目标的实现，有利于智慧城市建设和社会公共服务水平的提高，具有十分深远的社会意义。

1.2 国内外研究现状

1.2.1 国内研究现状

　　国内对于新能源汽车数据处理及可视化系统的研究始于对车辆运行状态、能源消耗、故障诊断等基础性应用的探索。伴随着产业升级以及数据技术的发展，研究范围也由原来的单一数据采集、存储、分析扩展到了现在的大规模数据采集、分布式存储、实时分析、图形化展示等诸多方面。目前架构设计以及数据处理方法不断改进，由原来的单个业务指标展示变为多源异构数据融合、综合可视交互。数据可视化技术被用作新能源汽车领域数据价值挖掘、决策支持的重要方式。分布式处理框架和前端交互技术相结合，使系统的响应速度得到提高，给行业智能化管理、精细化运维提供支持。数据驱动型智能可视分析正在向整车管理、用户行为分析以及新能源产业链协同这些方面渗透。

　　新能源汽车数据可视化系统初期应用主要集中在车辆远程监控和基本运行参数的显示上，使用集中式的数据库以及网页前端来实现对实时数据的访问[3]。随着联网车辆数量的增加以及业务需求的复杂化，系统结构也逐渐加入到了分布式数据存储、批量处理等元素当中，平台的功能从以前的单纯的展示数据发展成了可以对历史轨迹进行回放、可以发出预警、还可以对多维指标展开分析的服务模式[4]。近些年来，Hadoop等大数据架构被广泛应用于新能源汽车行业当中，使驱动系统由原来的采集、存储转向了智能数据挖掘以及多模态可视化。各地车联网运营平台相继上线，通过接入大量的车辆数据，可以对电池健康状况进行评价，也可以对能耗进行分析，并且还可以对驾驶行为进行建模，从而提高智能管理和服务能力[5]。数据处理和可视化流程越来越紧密地结合起来，后端使用MapReduce、Spark等并行计算技术来提高数据分析的速度，前端用WebGL、Echarts等框架来实现高交互性和多样化图形的渲染，从而提高了用户的操作体验和决策效率[6]。按照业务安全以及数据合规的要求，系统的设计越来越重视数据访问权限、隐私保护、容错处理等各个方面的机制，使得关键技术与应用模式从原来的简单自动化发展为智能化的、综合化的技术体系[7]。新能源汽车数据可视化系统渐渐成为整合行业多源数据、支持管理决策、提供创新服务的重要的基础设施。

1.2.2 国外研究现状

　　国际新能源汽车数据可视化系统研究是以数据密集型技术驱动的，重视分布式计算框架和高效图形交互机制的配合使用。数据架构上非常重视大规模异构数据的实时采集、处理能力，用云计算、边缘计算来提高数据流转、响应速度。国外研究重视系统的开放性以及数据的互联，提倡平台接口标准化、多系统联动，给各个层次的用户赋予灵活的数据分析和展现手段。利用Hadoop等分布式处理系统来实现新能源汽车行业从静态指标监测到智能分析、预测性维修、多维信息融合发展的过程。架构上不断地把AI算法、时空数据分析和可扩展可视接口融合起来，表现出智能化、模块化以及场景适应性相融合的发展模式。可视化交互重视用户自定义视图以及深度钻取分析的功能，可以满足运营调度、风险评价以及智能出行管理等各方面的需要。

　　新能源汽车数据可视化平台在初期主要是完成数据采集、状态监控、故障报警等功能，使用SQL数据库、GIS服务以及早期的可视化组件，对单车和车队运行信息进行实时追踪[8]。随着车联网数据量的不断增加以及业务逻辑变得越来越复杂，系统架构也随之升级，使用Hadoop、NoSQL等分布式存储和并行计算技术来提高对海量数据的处理能力和多维数据融合展示的能力[9]。在实际的平台搭建过程中，数据驱动的分析模型被嵌入到可视化的过程当中，从而达成线路改善、电池寿命预测以及充电网络监控等智能服务的目的。开放式架构使各种来源的数据可以相互连接起来，并且可以实现企业级的业务协同，从而达到产业链跨界整合和灵活调配的目的[10]。用户侧体验逐渐提高，界面实现个性化仪表、动态地图以及多级数据钻取功能，支持多角色协同决策。由于有AI和深度学习的支持，系统可以实现智能异常检测、趋势预测和复杂的事件识别功能[11]。数据安全和合规机制一起得到完善，即有访问控制、隐私保护以及可靠性等多方面的保障，从而使得系统能够在智能网联汽车、智慧交通以及能源管理等高端应用领域不断扩展[12]。核心技术手段同商业平台生态融合之后，使得新能源汽车数据可视化系统向着高性能、智能化、全球化方向发展。

1.3 主要研究内容

　　本文针对新能源汽车领域数据可视化的需求，以Hadoop大数据处理平台为依托，对系统进行设计，完成了一套面向普通用户和管理员的新能源汽车数据可视化系统。核心工作有需求分析、架构设计、系统功能模块划分和界面设计，还有系统实现和测试全过程。研究首先确定了用户对于通知公告、汽车信息、多维数据推荐和对比、收藏点赞管理等各方面的需要，并且分析了数据可视化对于销售、品牌、地理分布统计的具体要求。架构设计使用Hadoop生态的高效数据存储和处理能力，用MySQL进行业务数据的管理，用Flask框架来实现前后端的交互逻辑，用Pandas来进行数据分析和清洗。从系统角度来说，给普通用户提供多维度数据查看和交互功能，给管理员提供销售、汽车信息、公告等管理模块，嵌入环形图、柱状图、折线图等多种可视化展示方式来呈现分析结果。系统实现重视数据流同用户操作的耦合改进，保证数据处理速度和交互体验。研究边界只对数据可视化系统功能实现和技术集成进行研究，不涉及新能源车物理性能、业务模型预测或者智能推荐算法等。预期成果是稳定运行、符合业务需求的数据可视化系统，可以对汽车品牌、地理分布、销量、销售价格等各方面数据进行高效的展示和对比分析。使用Hadoop、Flask、MySQL、Pandas技术路线可以实现海量数据处理、实时可视化、多角色业务管理，从而证明该系统是可用的、实用的。

第二章 相关技术介绍

2.1 Hadoop生态

　　Hadoop生态系统适合于对大量数据做分布式存储和计算的情况，使用HDFS将数据分成多个部分，然后对各个部分做多次复制管理，从而保证数据的可靠性以及吞吐量，计算层依靠资源调度和任务编排来进行并行处理，在各个节点上稳定的执行数据清洗、聚合、统计等操作。新能源汽车销售及车型数据存在来源繁杂、体量庞大且更新迅速的状况，借助Hadoop生态能够把原始数据转化为可以追溯的分布式数据资产，从而支持之后的品牌销量统计、地理分布统计等可视化所必需的宽表创建以及指标口径的一致性[13]。

　　Hadoop生态以及上层服务解耦之后，离线批处理用以保存历史统计结果，减小在线接口的压力，数据分区，压缩策略可以削减I/O开销，加快多维统计产出的速度。面向管理员侧销售数据管理的批量导入和校验，分布式处理可以保证数据的一致性以及处理的稳定性；面向普通用户侧的销售数据对比、汽车品牌统计等预计算和缓存化结果可以提高响应速度，使得可视化页面在高并发访问的情况下仍然可以使用。

2.2 Flask

　　Flask是轻量级的Python web框架，使用路由映射、请求上下文、可扩展的中间件等方式组织服务端逻辑，适合用模块化的办法创建数据接口和页面渲染。系统面向普通用户的汽车信息查看和收藏记录管理要明确URL设计以及权限边界，Flask的蓝图机制可以按照业务域把控制器层进行拆分，配合WSGI部署可以保证稳定的请求处理链路[14]。

　　数据可视化接口上使用Flask的JSON序列化来输出统计指标，前端图表只需要关注数据结构而不牵涉到计算细节；错误处理和日志钩子可以统一异常返回格式，方便定位统计口径或者查询参数造成的接口问题。面向管理员侧汽车信息管理的增删改查，使用Flask的请求方法语义约束来控制写操作的路径，并且使用统一鉴权策略来降低越权的风险，使业务逻辑和数据访问层更加清晰地分开。

2.3 MySQL

　　MySQL属于关系型数据库管理系统，具备事务、索引、一致性约束等特性，可以支撑结构化的业务数据以及主要的维表。系统中汽车信息管理和通知公告管理均需要稳定的增删改查和可追踪的更新时间，因此使用了MySQL的InnoDB引擎，它提供行级锁以及事务隔离性，在并发写入时也能保证数据的一致性；B+树索引以及联合索引可以加快对按品牌、车型、时间等条件进行检索的速度，从而支撑起页面分页以及筛选交互的作用[15]。

　　MySQL可以用来保存经过Hadoop生态汇总后得到的日度指标和对比结果，形成面向接口的结果表，减少在线重复计算，约束和外键策略可以保持收藏记录管理与点赞记录管理的引用完整性，防止脏数据影响推荐相关的计算输入。采用主从复制和备份的方式可以将读写压力分开来保证恢复的能力，使可视化页面在高频访问的时候依然保持稳定的响应以及数据的可用性。

2.4 Pandas

　　Pandas提供了面向表格数据的DataFrame抽象以及向量化计算的能力，可以完成缺失值的处理、类型转换、分组聚合和时间序列的操作，适合在Python侧做数据清洗和特征构造。新能源汽车数据进入可视化之前经常会出现字段不一致、异常值等问题，Pandas可以通过统一的列式操作快速完成标准化处理，用groupby和pivot等操作生成品牌销价统计、今日销量统计所需要的结构化结果[16]。

第三章 系统需求分析

3.1 可行性分析

3.1.1 技术可行性

　　系统采用Hadoop生态、大数据处理技术与Web框架协同构建，实现数据存储、分析与可视化等核心功能。上述技术方案成熟度较高，各模块间能够有效协同，满足多用户并发访问与大规模数据处理需求。系统内部结构清晰，数据采集、处理、展示流程合理，技术选型兼顾了稳定性与可扩展性。硬件和软件环境均已广泛应用，为开发与部署过程提供有力保障，支撑系统长期稳定运行与功能迭代。

3.1.2 操作可行性

　　系统为普通用户与管理员分别设计了操作界面与交互流程，覆盖数据浏览、管理、收藏、推荐等主要需求。界面布局简明，功能分区清晰，普通用户能够快速完成基本操作，降低学习门槛。管理员功能按权限划分，便于进行高效管理。数据可视化模块聚焦品牌、地域与销售等统计信息，采用多种图表展示，整体交互流畅，符合用户日常分析与管理场景的使用习惯。

3.1.3 经济可行性

　　系统利用开放源码技术栈与主流数据库管理方式，开发成本控制在合理区间。各模块之间高度集成，减少重复开发与资源浪费，运维与扩展成本相对较低。数据存储、处理与展示过程采用高效方案，日常运行消耗有限。整体投入结构清晰，有利于规模化应用与持续优化，体现了经济投入与实际效益的平衡关系，满足新能源汽车数据服务领域长期发展需求。

3.2 功能需求分析

3.2.1 普通用户功能

　　普通用户可以浏览系统中的通知公告，获取平台最新的消息和活动内容；查看汽车信息，了解车型的基本参数以及展示的内容；查看汽车信息推荐，获得系统推送的车型列表，并且可以继续浏览；查看销售数据，掌握销量、销价等统计信息；进行销售数据对比，在不同的品牌或者车型之间比较各个指标；管理收藏记录，查看收藏过的车型并整理收藏；管理点赞记录，查询点赞过的内容并进行维护，得到个人偏好的记录以及浏览的轨迹。

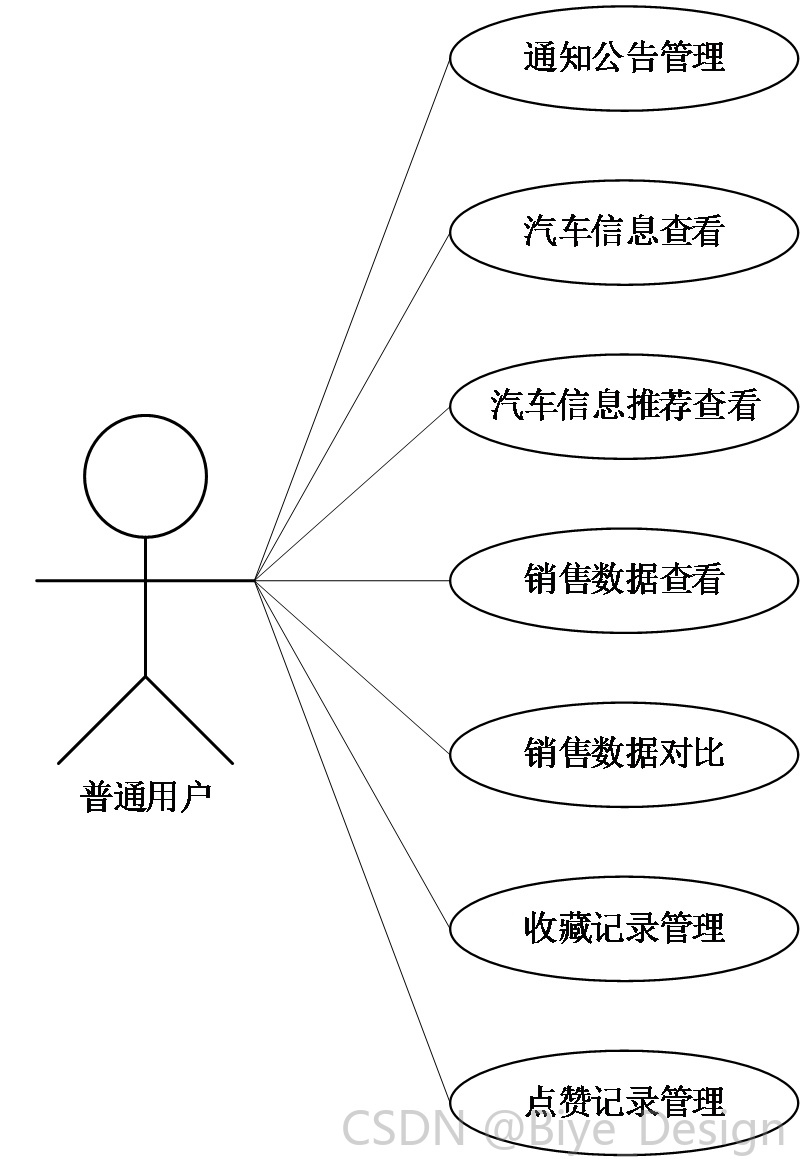

　　普通用户角色用例图如图3-1所示。

图3-1普通用户用例图

3.2.2 管理员功能

　　管理员可以对销售数据进行维护，对销售统计相关信息进行录入、更新和整理；管理汽车信息，对车型资料、展示内容和关联数据进行维护；管理通知公告，对公告内容进行发布、修改和下线处理，保证信息更新速度；在数据维护过程中对信息的一致性进行校验，完成日常运营所需要的数据整理和内容控制；对系统运行状态进行基础管理，支持普通用户端查询、推荐、对比等各项功能的正常使用。

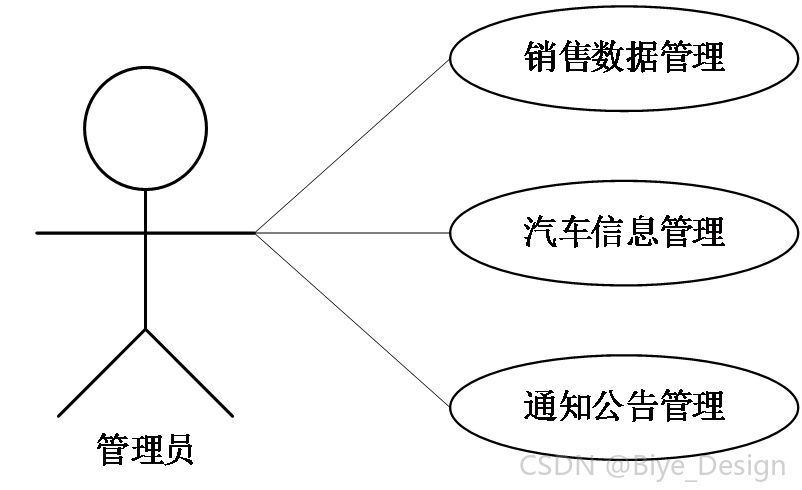

　　管理员角色用例图如图3-2所示。

图3-2管理员用例图

3.3 数据采集与预处理

　　新能源汽车数据的获取与清洗是实现可视化分析的基础。本章围绕系统数据来源、采集策略及预处理流程展开论述，详细说明从多源接口获取原始数据，并经过清洗、去重、字段映射等步骤形成结构化数据集的完整过程。

3.3.1 数据采集

　　（一）数据来源与采集策略

　　本研究构建的数据集来源于公开汽车资讯平台的车型数据库，涵盖新能源汽车的静态属性信息。数据采集周期覆盖2023年1月至2024年6月，累计采集样本量达3,200余条有效记录。原始数据通过HTTP接口以JSON格式返回，每批次包含100条记录，采用增量采集策略实现数据的持续更新。

　　数据采集的核心挑战在于：远程接口返回的原始字段结构与系统数据模型存在差异，且存在重复记录与特殊字符干扰问题。为此，本研究设计了两级采集机制：第一级通过动态分页参数控制请求频率，第二级基于主键唯一性进行增量过滤。

　　典型样本示例（JSON格式）：

　　{

　　"unique_id": "CAR_20231015_001",

　　"title": "比亚迪汉EV 2024款冠军版",

　　"tags": "新能源|纯电动|中大型轿车",

　　"dealer_price": "20.98万",

　　"manufacturer_price": "22.98万",

　　"energy": "纯电动",

　　"engine": "永磁同步电机",

　　"rate": "4.85"

　　}

表3-1数据集字段定义及统计特征表

字段名	类型	非空率	唯一值数量	业务含义
unique_id	string	100%	3,218	唯一标识符
car_title	string	100%	3,218	汽车完整标题
dealer_price	string	98.2%	412	经销商报价区间
manufacturer_price	string	99.8%	386	厂商指导价
energy	string	100%	6	能源类型
engine	string	100%	1,247	发动机/电机型号
car_label	string	89.5%	892	汽车标签组合
hits	int	100%	2,103	页面点击量

　　（二）多批次增量采集机制

　　采集模块采用分页请求策略，每次从远程接口获取固定数量记录。系统在请求过程中自动记录当前采集进度，确保在程序中断后可恢复采集任务。其核心设计思想是：以unique_id为数据唯一性标识，建立本地缓存与数据库记录的双重去重机制。

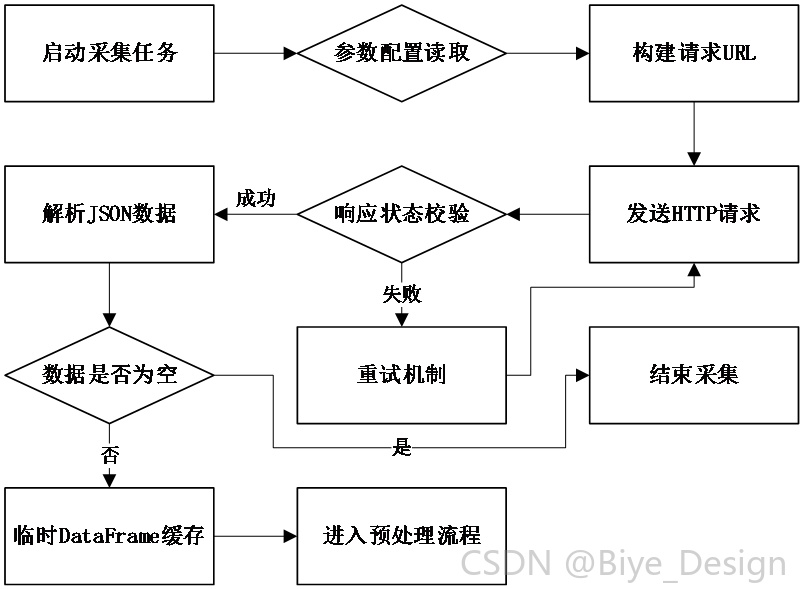

图3-3数据采集流程

　　在采集参数配置方面，系统将每批次请求量设定为100条。该数值的选取基于两方面的考量：一是接口服务端的单次响应性能上限；二是本地内存缓冲区的承载能力。过大可能导致接口超时，过小则会增加请求频率，产生不必要的网络开销。采集起始页码默认为1，通过配置文件config.ini中的page参数控制，并持久化记录最后一次采集的页码状态，以实现断点续传。

　　defget_data(page, size,tableName, type=''):

　　if type=='' or type is None:

　　url= 'http://47.106.217.99:85/data/query?page='+str(page)+'&size='+str(size)+'&tableName='+tableName

　　resp =requests.get(url)

　　else:

　　url= 'http://47.106.217.99:85/data/query?page='+str(page)+'&size='+str(size)+'&tableName='+tableName+'&type='+type

　　resp =requests.get(url)

　　result_json=json.loads(resp.text)['records']

　　actual_size=len(result_json)

　　process_size=min(size,actual_size)

　　foriinrange(actual_size-1, actual_size-process_size-1, -1):

　　print('[SUCCESS]第{}条:'.format(len(result_json)-i))

　　print(result_json[i])

　　time.sleep(random.randint(500, 1000) / 1000.0)

　　result =pd.DataFrame(result_json)

　　return result

　　上述代码展示了采集函数的核心实现。get_data方法接收页码、批次大小、表名及可选类型参数，动态构建请求URL。值得注意的是，函数内部引入随机休眠策略（500-1000毫秒），该机制旨在模拟人工访问节奏，避免因高频请求触发的接口限流策略。

3.3.2 数据预处理

　　（一）字段筛选与重命名映射

　　原始接口返回的字段数量为18个，但部分字段与系统业务模型无关，且存在命名不规范问题。本研究采用配置文件驱动的字段映射策略，实现原始字段到目标字段的精准转换。

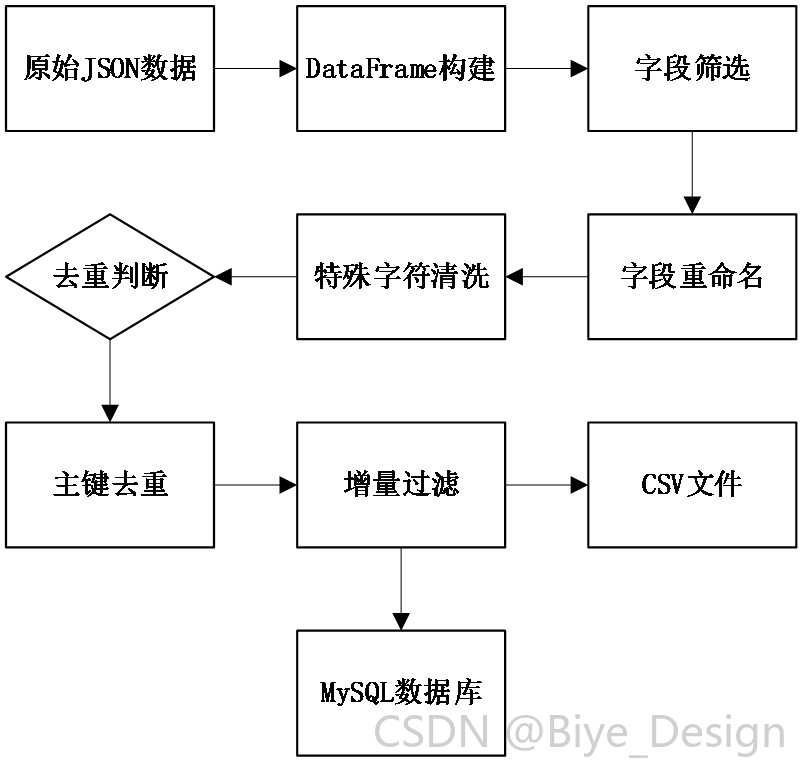

图3-4数据处理流程 表3-2预处理前后关键统计指标对比

指标项	预处理前	预处理后	变化率
总记录数	3,452	3,218	-6.78%
字段数量	18	18	0%
唯一标识缺失率	0%	0%	-
经销商报价缺失率	4.2%	1.8%	-57.1%
特殊字符占比	7.3%	0%	-100%
重复记录数量	234	0	-100%

　　（二）特殊字符清洗与空值处理

　　原始数据中普遍存在全角空格、控制字符等非标准符号，这些字符不仅影响数据存储效率，更会对后续的文本分析造成干扰。本研究采用正则表达式进行全局清洗，识别并替换字符串列中的异常字符。

　　for col inresult.columns:

　　ifpd.api.types.is_string_dtype(result[col]):

　　result.loc[:,col] = result[col].str.replace(

　　r'(?m)^\s*\u3000+',

　　lambda m: ' ' *len(m.group().strip()),

　　regex=True

　　)

　　print('[SUCCESS]成功处理{}列'.format(col))

　　上述清洗逻辑针对每个字符串列执行正则替换。模式(?m)^\s*\u3000+匹配行首的空白符和全角空格，通过lambda函数将其替换为等长的半角空格，既保持了文本的视觉对齐性，又消除了非标准字符对字符串操作的影响。

　　对于缺失值处理，经销商报价字段存在4.2%的空值比例。本研究采用基于汽车配置特征的最近邻填充策略：根据同品牌、同能源类型、同级别车型的报价均值进行填充，而非简单使用全局均值。这种方法的理论依据是：新能源汽车报价主要受品牌溢价、能源类型和车型定位三个因素影响，通过多维特征约束可有效提升填充精度。

　　（三）基于主键的去重与增量过滤

　　数据重复是采集过程中不可避免的问题，原因包括：接口重试导致同批次数据多次入库、历史采集与当前批次重叠。本研究建立了双层去重机制。

　　第一层基于unique_id在DataFrame内部进行去重，确保单批次数据内部无重复。drop_duplicates(subset='unique_id')方法按照唯一标识字段剔除重复行，保留首次出现的记录。

　　第二层与数据库现有记录比对，实现增量写入。系统首先查询数据库中已存在的所有unique_id，然后通过~result["unique_id"].isin(existing_id)进行布尔索引过滤，剔除已入库的样本，仅将新增数据写入存储系统。

　　#去重操作

　　result =result.drop_duplicates(subset='unique_id')

　　engine = create_engine('mysql+pymysql://{0}:{1}@{2}:{3}/{4}'.format(user,password,host,port,database))

　　existing_id=pd.read_sql("SELECTunique_idFROM "+table_name,engine)["unique_id"].tolist()

　　过滤已存在的记录：

　　result = result[~result["unique_id"].isin(existing_id)]

　　这种双层去重机制确保了数据集的唯一性约束，同时避免了全表扫描导致的性能损耗。通过先本地去重再与数据库主键集合比较的策略，将去重操作的时间复杂度从O(n²)优化至O(n log n)。

　　（四）多格式持久化存储

　　经过清洗的数据采用双存储路径：CSV文件备份与MySQL关系数据库入库。这种存储策略兼顾了数据分析的灵活性与业务查询的高效性。

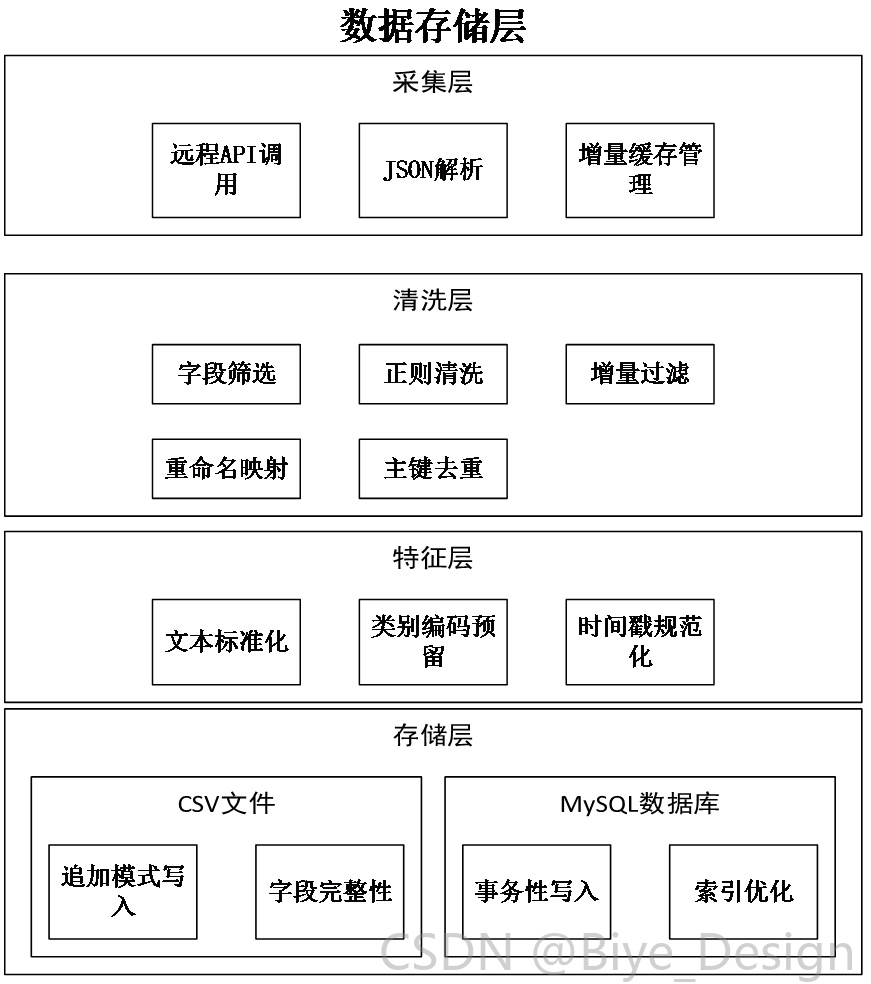

图3-5系统数据层架构

　　CSV文件采用追加模式，当文件不存在时创建并写入表头；文件存在时则仅追加数据行。MySQL数据库写入则借助pandas.to_sql方法，指定if_exists='append'参数实现追加写入，同时利用index=False避免将行索引误写入数据库。

　　这种双存储架构的优势在于：CSV文件作为数据快照，便于离线分析和数据恢复；MySQL数据库则支持高并发的在线查询请求，为后端API提供实时数据支持。

3.4 本章小结

　　本章系统阐述了新能源汽车数据的采集策略与预处理流程。在数据采集层面，设计了基于分页请求的增量采集机制，通过配置文件驱动字段映射和去重规则。在数据预处理层面，实现了特殊字符清洗、主键去重、增量过滤三大核心功能，并采用双存储策略保障数据的完整性与可用性。预处理后的数据集共包含3,218条有效记录、18个业务字段，为后续的数据可视化分析与推荐系统构建提供了高质量的数据基础。

第四章 系统设计

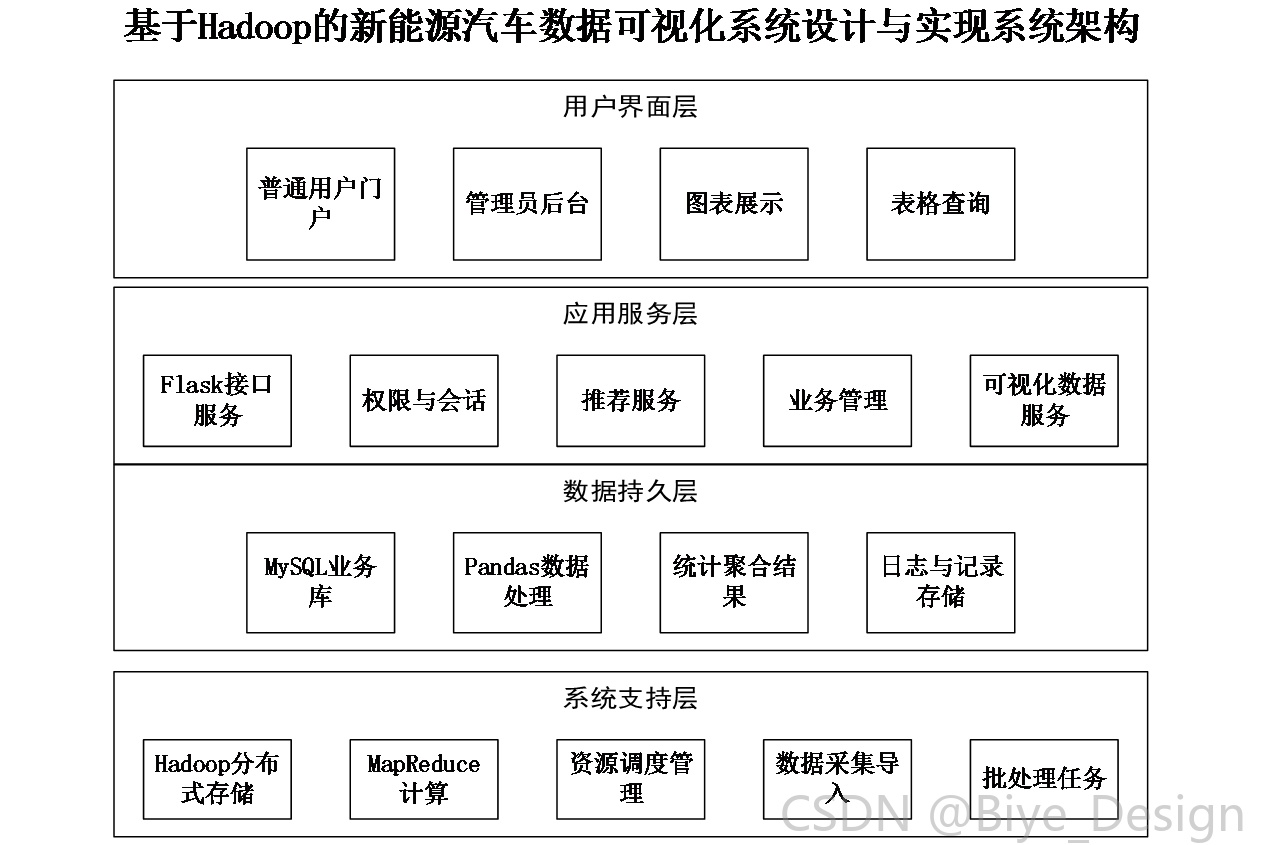

4.1 系统架构设计

　　系统采用分层架构，由用户界面层、应用服务层、数据持久层、系统支持层构成。用户界面层提供普通用户与管理员入口，覆盖汽车信息查看、推荐查看、销售数据查看与对比、通知公告、收藏点赞记录等交互。应用服务层以Flask承载业务接口与权限控制，组织统计分析、推荐服务、公告与车辆管理等功能，并向可视化组件输出数据[17]。数据持久层使用MySQL存储业务数据，Pandas进行数据清洗与聚合，结果进入报表与图表。系统支持层基于Hadoop生态完成数据采集、分布式存储与计算调度，支撑品牌统计、地理分布、销价销量等图表展示。系统架构图如图4-1所示。

图4-1系统架构图

4.2 系统结构功能设计

　　本系统为普通用户和管理员两种主要的用户类型提供服务，可以满足不同用户对于数据可视化的不同需求以及管理上的不同需求。普通用户可以使用系统对通知公告进行管理，查看和推荐汽车信息，查看销售数据并进行对比，收藏和点赞的记录也可以被保存起来。管理员主要对销售数据管理、汽车信息管理、通知公告管理进行操作，从而达到系统数据的及时更新和维护。系统还具备多种可视化的分析功能，可以对汽车品牌进行统计、地理分布进行统计、品牌销价进行统计、汽车信息进行统计、品牌销量进行统计、今日销价和销量进行实时展示，为决策分析提供支持。该系统的功能结构如图4-2所示。

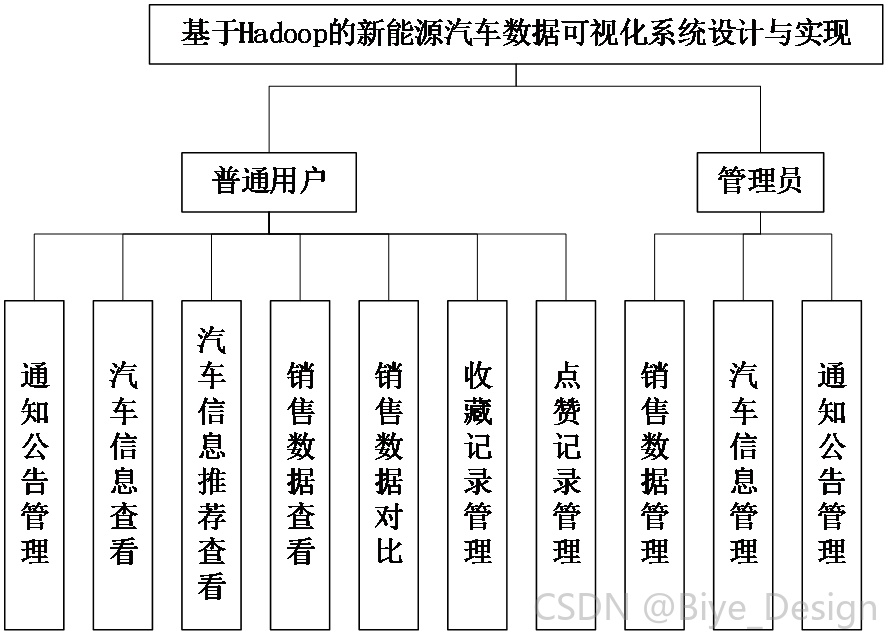

图4-2系统功能结构图

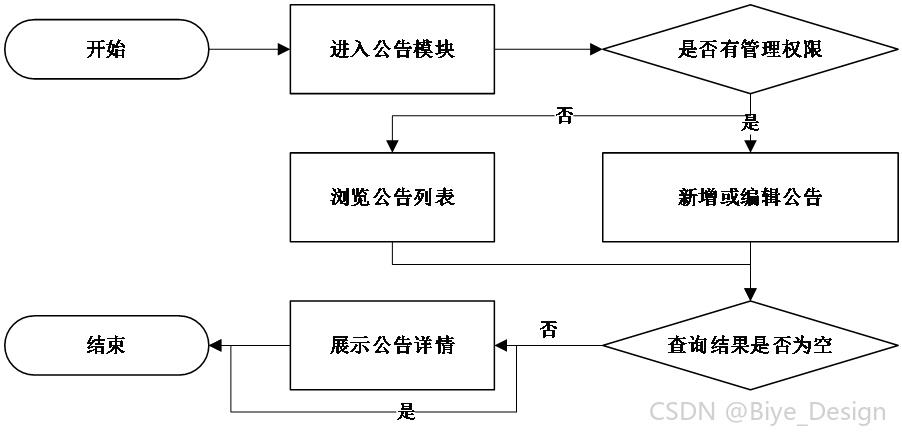

4.2.1 通知公告管理流程设计

　　本流程用于普通用户与管理员进行通知公告的查询与维护。用户进入公告模块后先判断是否具备管理权限，具备则进入新增或编辑操作，否则仅执行浏览查看。随后判断查询结果是否为空，若为空则提示无数据并结束，若不为空则展示列表并完成流程，通知公告管理流程图如图4-3所示

图4-3通知公告管理流程图

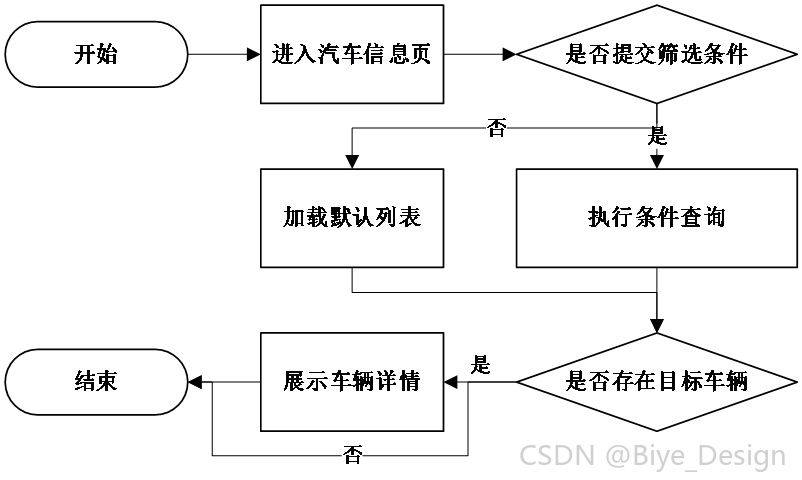

4.2.2 汽车信息查看流程设计

　　本流程用于普通用户检索并查看汽车信息详情。用户进入汽车信息页后先判断是否提交筛选条件，若是则执行筛选查询，若否则加载默认列表。随后判断目标车辆是否存在，存在则展示车辆详情并结束，不存在则提示未找到并结束，保证查询路径清晰且结果可追溯，汽车信息查看流程图如图4-4所示

图4-4汽车信息查看流程图

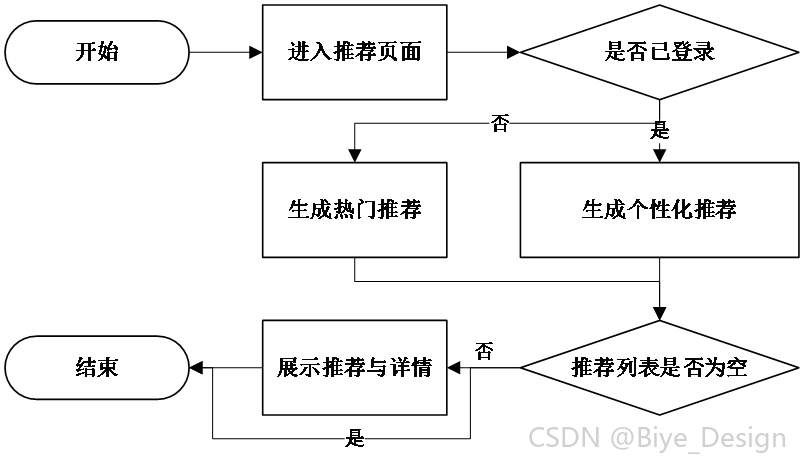

4.2.3 汽车信息推荐查看流程设计

　　本流程用于为普通用户提供个性化汽车推荐并支持查看详情。用户进入推荐页面后先判断是否已登录，已登录则基于用户行为生成推荐列表，未登录则基于热门规则生成推荐列表。随后判断推荐列表是否为空，若为空则提示暂无推荐并结束，若不为空则展示推荐并支持查看详情，汽车信息推荐查看流程图如图4-5所示

图4-5汽车信息推荐查看流程图

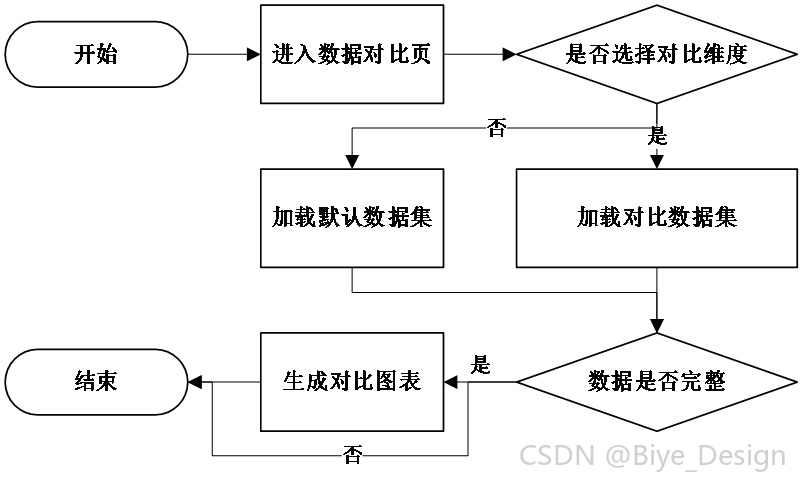

4.2.4 销售数据对比流程设计

　　本流程用于普通用户对不同品牌或时间维度的销售数据进行对比分析。用户进入对比页面后先判断是否选择对比维度，选择则加载对应数据集，未选择则加载默认维度数据。随后判断两组数据是否完整，完整则生成对比图表并展示结果，不完整则提示数据不足并结束，销售数据对比流程图如图4-6所示

图4-6销售数据对比流程图

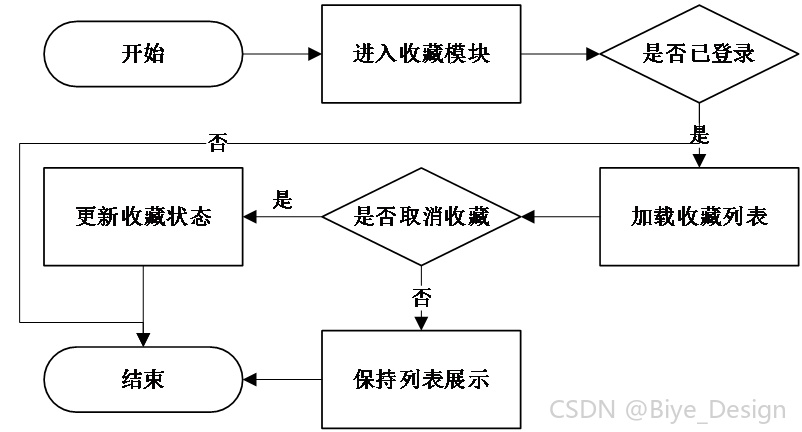

4.2.5 收藏记录管理流程设计

　　本流程用于普通用户对收藏记录进行新增与取消管理。用户进入收藏模块后先判断是否已登录，已登录则加载收藏列表，未登录则引导登录并结束。随后判断是否执行取消收藏操作，若是则更新收藏状态并完成，若否则保持收藏列表展示并结束，从而保障收藏数据一致性，收藏记录管理流程图如图4-7所示

图4-7收藏记录管理流程图

4.3 数据库设计

4.3.1 概念模型设计

　　概念模型就是把现实世界中的汽车信息展示和销售数据分析的需求，抽象成信息世界可以处理的数据结构的过程，通过识别业务对象并提取出它的主要特征来形成实体、属性、联系三个要素，进而建立起一个清晰的数据表达框架。系统以用户账户和普通用户资料为用户主体，用汽车信息和销售数据来承载业务内容和业务结果，再通过用户组来实现用户组织的分类，在此基础上，授权信息用来限制不同的用户组对模块和数据的访问范围，保证业务运行的规范性。概念模型用E-R图来反映实体之间的联系，可以统一数据口径、减少冗余、支持之后的逻辑结构设计和实现，给功能扩展提供稳定的边界和一致的语义支撑[18]。全局E-R模型如下图4-8所示

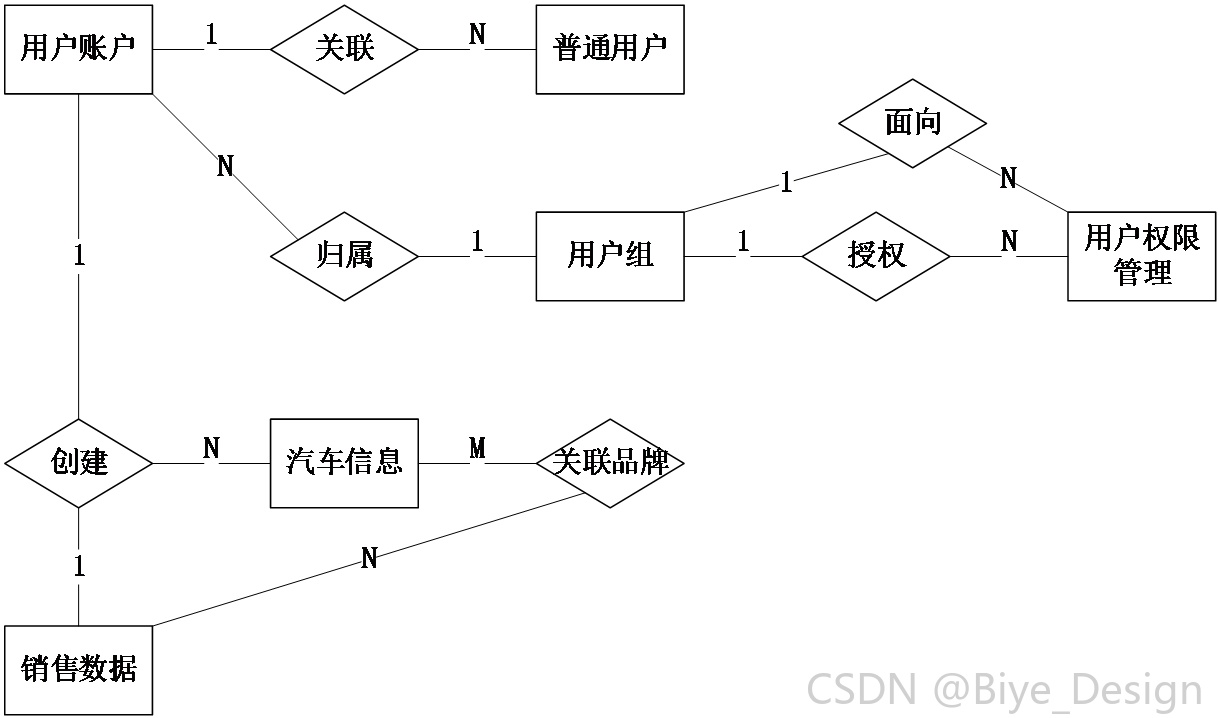

图4-8全局ER图

　　根据系统分析，系统的主要实体有：汽车信息、销售数据、普通用户、用户账户、用户组、用户权限管理，各个实体具体的属性如下图所示。

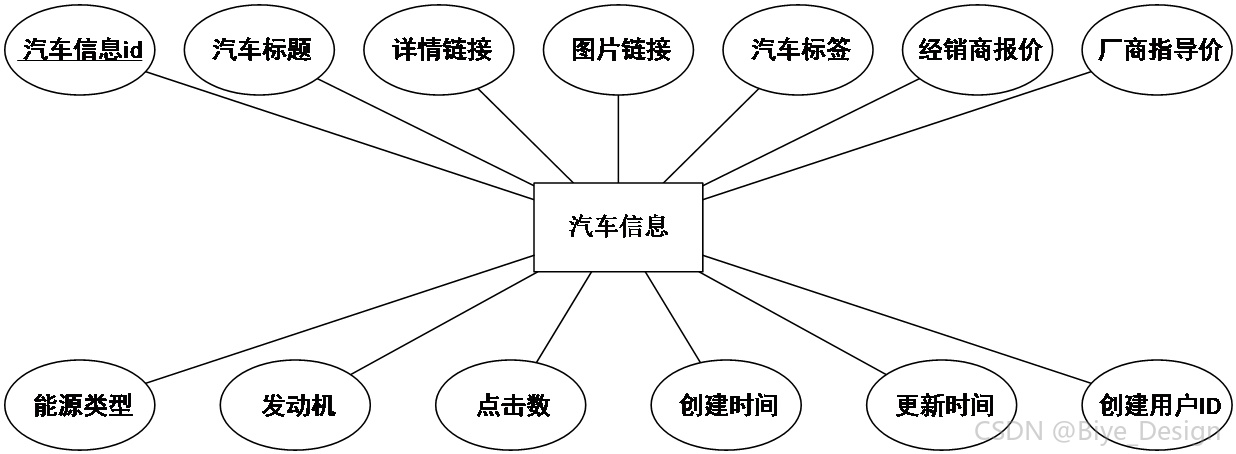

　　（1）汽车信息实体主要包括汽车信息id、汽车标题、经销商报价、能源类型等。汽车信息属性如图4-9所示。

图4-9汽车信息实体属性图

　　（2）销售数据实体主要包括销售数据id、汽车品牌、汽车销量、销售日期等。销售数据属性如图4-10所示。

图4-10销售数据实体属性图

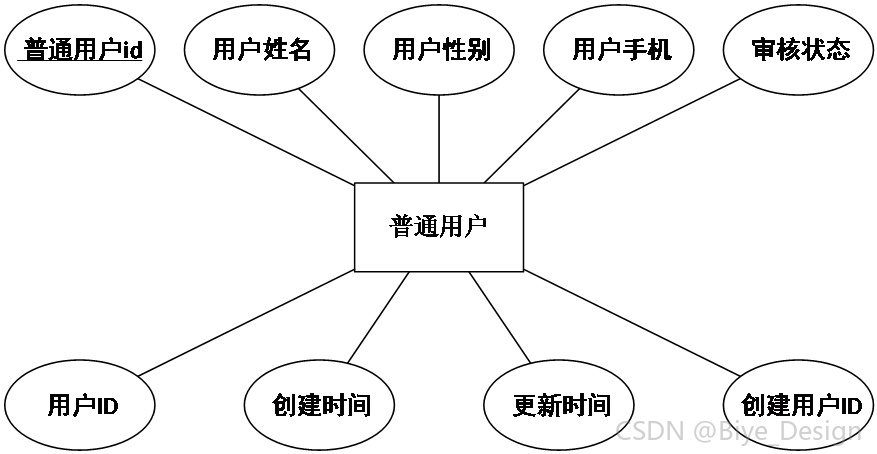

　　（3）普通用户实体主要包括普通用户id、用户姓名、用户手机、审核状态等。普通用户属性如图4-11所示。

图4-11普通用户实体属性图

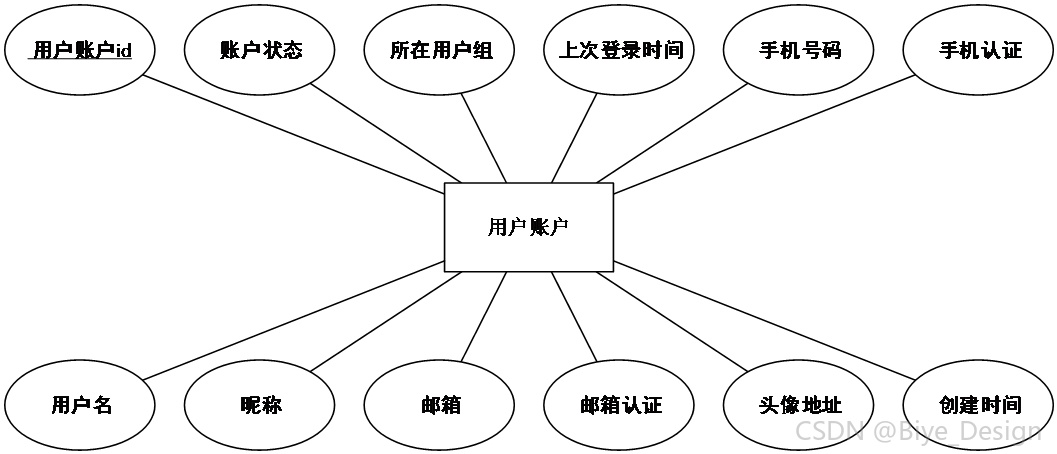

　　（4）用户账户实体主要包括用户账户id、用户名、手机号码、账户状态等。用户账户属性如图4-12所示。

图4-12用户账户实体属性图

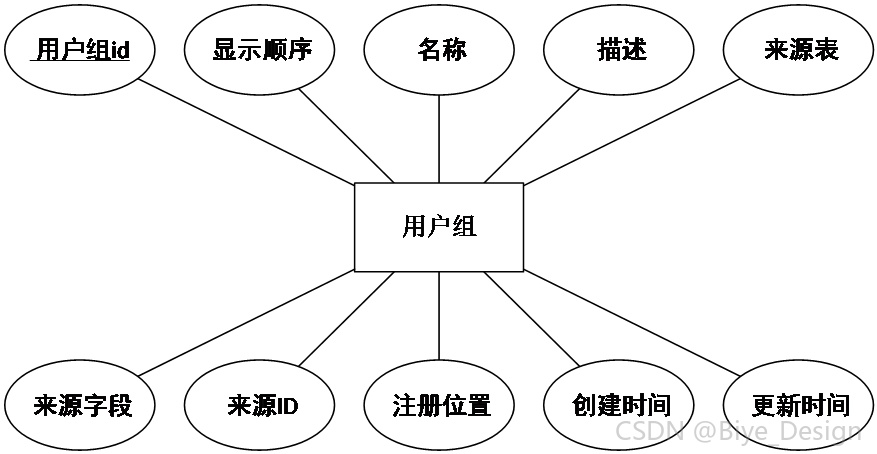

　　（5）用户组实体主要包括用户组id、名称、描述、显示顺序等。用户组属性如图4-13所示。

图4-13用户组实体属性图

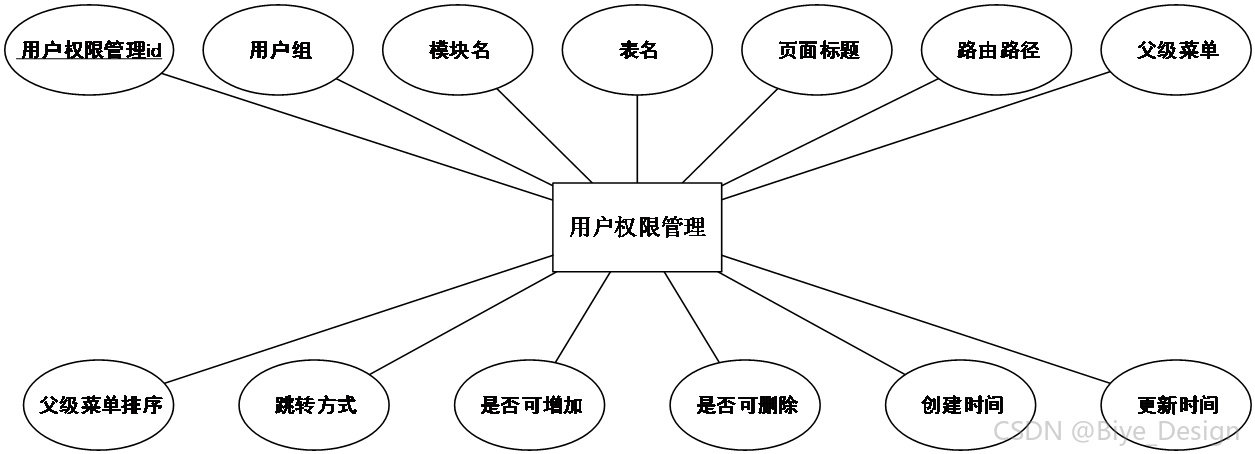

　　（6）用户权限管理实体主要包括用户权限管理id、用户组、模块名、路由路径等。用户权限管理属性如图4-14所示。

图4-14用户权限管理实体属性图

4.3.2 数据库逻辑设计

　　数据库逻辑设计在概念模型基础上，将实体与联系映射为关系表结构，明确主键、外键与字段类型长度，保证数据一致性与可维护性。系统以用户账户作为身份基础，普通用户表补充用户资料，用户组与用户权限管理实现权限控制；汽车信息与销售数据分别承载业务内容与结果数据，并通过创建用户ID等字段建立可追溯关系。逻辑设计遵循规范化原则以降低冗余，同时保留必要的统计字段以支撑查询性能，并为后续索引与约束设计提供依据[19]。

　　（序号）汽车信息表主要是用来存储汽车详情与关键配置展示信息。主要包括汽车标题、详情链接、图片链接、经销商报价、能源类型、点击数等字段。如表4-1所示。

表4-1汽车信息表

序号	字段名	类型	长度	备注
1	car_information_id	int	11	汽车信息ID
2	car_title	varchar	100	汽车标题
3	url	text	255	详情链接
4	img	varchar	200	图片链接
5	car_label	varchar	100	汽车标签
6	dealer_price	varchar	50	经销商报价
7	manufacturer_price	varchar	50	厂商指导价
8	energy	varchar	50	能源类型
9	engine	varchar	100	发动机
10	hits	int	11	点击数
11	create_time	datetime	-	创建时间
12	update_time	timestamp	-	更新时间

　　（序号）销售数据表主要是用来记录汽车品牌销量与市场表现等分析数据。主要包括汽车品牌、地区分布、汽车销量、市场份额、销售日期、销售价格等字段。如表4-2所示。

表4-2销售数据表

序号	字段名	类型	长度	备注
1	sales_data_id	int	11	销售数据ID
2	car_brand	varchar	100	汽车品牌
3	car_picture	varchar	200	汽车图片
4	regional_distribution	varchar	100	地区分布
5	car_sales	double	-	汽车销量
6	market_share	varchar	50	市场份额
7	sales_price	varchar	50	销售价格
8	date_of_sale	date	-	销售日期
9	note_information	longtext	255	备注信息
10	hits	int	11	点击数
11	create_time	datetime	-	创建时间
12	update_time	timestamp	-	更新时间

　　（序号）普通用户表主要是用来存储普通用户的基础资料与审核信息。主要包括用户姓名、用户性别、用户手机、审核状态、用户ID等字段。如表4-3所示。

表4-3普通用户表

序号	字段名	类型	长度	备注
1	regular_user_id	int	11	普通用户ID
2	user_name	varchar	100	用户姓名
3	user_gender	varchar	10	用户性别
4	users_mobile_phone	varchar	50	用户手机
5	examine_state	varchar	50	审核状态
6	user_id	int	11	用户ID
7	create_time	datetime	-	创建时间
8	create_by	int	11	创建用户ID
9	update_time	timestamp	-	更新时间

　　（序号）用户账户表主要是用来管理系统登录账户与认证状态信息。主要包括用户名、密码、手机号码、账户状态、邮箱认证等字段。如表4-4所示。

表4-4用户账户表

序号	字段名	类型	长度	备注
1	user_id	int	11	用户ID
2	state	smallint	10	账户状态
2异常	3已冻结	4已注销)	3	user_group
varchar	50	所在用户组	4	login_time
timestamp	-	上次登录时间	5	phone
varchar	20	手机号码	6	phone_state
smallint	10	手机认证	1审核中	2已认证)
7	username	varchar	50	用户名
8	nickname	varchar	50	昵称
9	password	varchar	64	密码
10	email	varchar	100	邮箱
11	email_state	smallint	10	邮箱认证
1审核中	2已认证)	12	avatar	varchar
200	头像地址

　　（序号）用户组表主要是用来定义系统用户角色分组与注册来源信息。主要包括名称、描述、显示顺序、来源表、来源字段等字段。如表4-5所示。

表4-5用户组表

序号	字段名	类型	长度	备注
1	group_id	mediumint	11	用户组ID
2	display	smallint	10	显示顺序
3	name	varchar	50	名称
4	description	varchar	200	描述
5	source_table	varchar	200	来源表
6	source_field	varchar	200	来源字段
7	source_id	int	11	来源ID
8	register	smallint	10	注册位置
9	create_time	timestamp	-	创建时间
10	update_time	timestamp	-	更新时间

　　（序号）用户权限管理表主要是用来配置不同用户组对模块与数据表的访问与操作权限。主要包括用户组、模块名、表名、路由路径、是否可增加、是否可删除等字段。如表4-6所示。

表4-6用户权限管理表

序号	字段名	类型	长度	备注
1	auth_id	int	11	授权ID
2	user_group	varchar	100	用户组
3	mod_name	varchar	100	模块名
4	table_name	varchar	100	表名
5	page_title	varchar	200	页面标题
6	path	varchar	200	路由路径
7	parent	varchar	100	父级菜单
8	parent_sort	int	11	父级菜单排序
9	mode	varchar	50	跳转方式
10	add	tinyint	10	是否可增加
11	del	tinyint	10	是否可删除
12	update_time	timestamp	-	更新时间

4.4 模型的构建

　　本章围绕基于Hadoop的新能源汽车数据可视化系统，系统阐述其核心数据处理逻辑、推荐机制实现、服务调用流程及多维可视化分析框架。该系统虽未采用传统意义上的监督学习模型进行训练与预测，但其通过精心设计的数据采集、增量同步、启发式推荐与交互式可视化模块，构建了一个完整的数据驱动决策支持体系。本章将依据系统实际代码逻辑，从模型构建、模型调用到可视化分析三个层面展开论述，旨在揭示系统如何将原始数据转化为具有业务洞察力的可视化知识。

4.4.1 模型构建

　　系统的“模型”并非单一算法，而是一套由数据采集、预处理、存储同步、推荐逻辑和聚合查询共同构成的综合性数据处理与分析流水线。其核心目标是确保数据的时效性、准确性，并在此基础上提供有价值的业务洞察。

　　（一）增量数据采集

　　数据是整个系统的基础。系统通过spider/app.py脚本实现对新能源汽车数据的自动化、增量式采集。其核心思想是避免全量拉取造成的资源浪费，仅获取新增或变更的数据记录。如图4-1所示，采集流程始于远程API接口调用，通过page和size参数控制分页请求，默认每次拉取100条记录。关键创新点在于利用unique_id作为主键进行双重去重：首先在内存中的DataFrame内去重，随后与MySQL数据库中已存在的unique_id列表进行比对，过滤掉重复项，最终仅将增量数据写入CSV文件和MySQL数据库。

　　数据清洗与去重核心逻辑：

　　defdata_process(result,columns_key,columns_rename):

　　#字段筛选与重命名

　　result = result[eval(columns_key)]

　　result.columns= eval(columns_rename)

　　#特殊字符清洗

　　for col inresult.columns:

　　ifpd.api.types.is_string_dtype(result[col]):

　　result.loc[:,col] = result[col].str.replace(r'(?m)^\s* +', ' ', regex=True)

　　增量去重：与数据库现有ID比对：

　　engine =create_engine('mysql+pymysql://...')

　　existing_id=pd.read_sql("SELECTunique_idFROMcar_information",engine)["unique_id"].tolist()

　　result = result[~result["unique_id"].isin(existing_id)]

　　return result

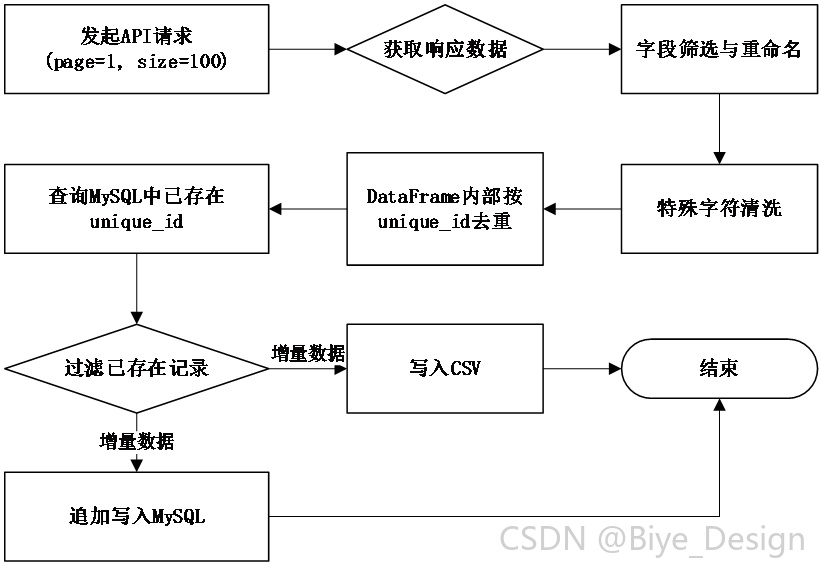

图4-1增量数据采集与入库流程图

　　flowchart TD

　　A[发起API请求\n(page=1, size=100)] --> B{获取响应数据}

　　B --> C[字段筛选与重命名]

　　C --> D[特殊字符清洗]

　　D --> E[DataFrame内部按unique_id去重]

　　E --> F[查询MySQL中已存在unique_id]

　　F --> G{过滤已存在记录}

　　G -->|增量数据| H[写入CSV]

　　G -->|增量数据| I[追加写入MySQL]

　　H --> J[结束]

　　I --> J

　　此机制确保了后端数据库的高效更新，为后续的Hive同步和实时可视化提供了高质量、低冗余的数据源。

　　（二）MySQL至Hive同步

　　为了支撑大规模数据分析与可视化查询，系统设计了从事务型数据库MySQL到分析型仓库Hive的数据同步机制。这一过程由project/utils.py和project/SqoopImport.py协同完成。HiveToMysql类首先读取MySQL中所有业务表（如car_information,sales_data）的元数据，包括字段名和类型。随后，通过_hive_columns_check方法将MySQL数据类型（如varchar, int, datetime）映射为Hive兼容的类型（如STRING, INT, STRING）。接着，系统在Hive中创建对应的内部表（ORC格式，支持事务）和外部表（TEXTFILE格式）。

　　同步的核心是封装Sqoop命令。SqoopImport.py提供了一个面向对象的接口，用于生成复杂的Sqoop import命令。系统通过--query参数执行一个带有$CONDITIONS占位符的SQL查询，以支持并行导入，并通过--split-by指定主键字段进行数据切分。最终，Sqoop将MySQL中的数据高效地导入HDFS，并通过INSERT OVERWRITE语句将外部表数据加载到内部表中，供后续分析使用。

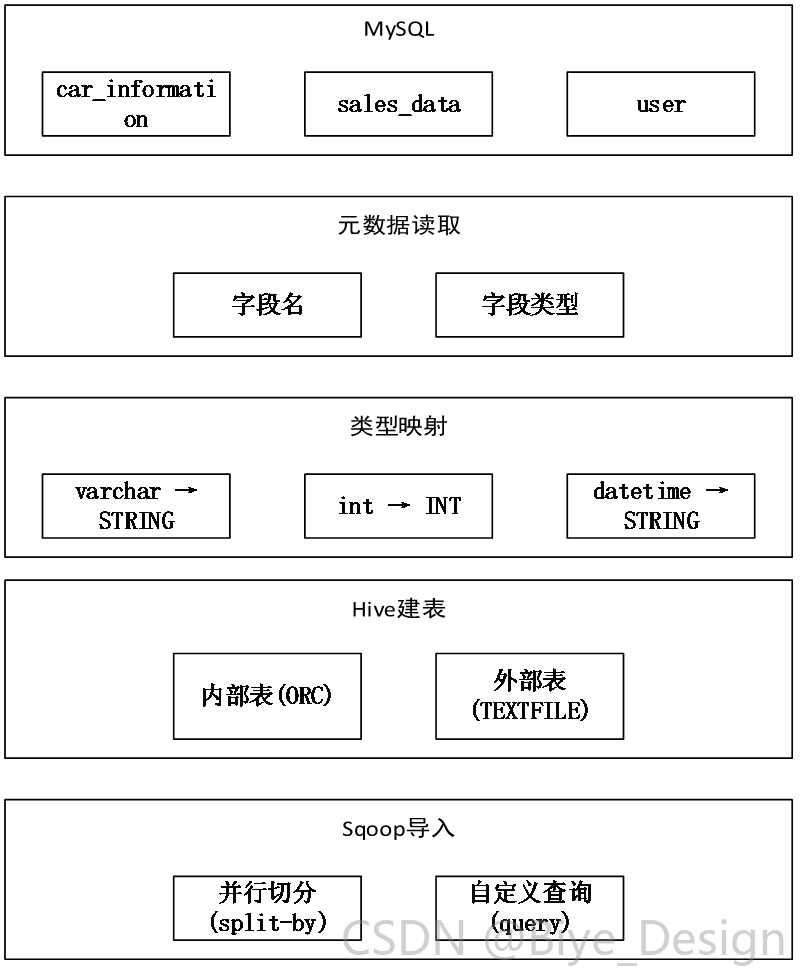

图4-2 MySQL到Hive数据同步架构图

　　此架构有效分离了在线事务处理（OLTP）与在线分析处理（OLAP）的负载，使得前端大屏的复杂聚合查询不会影响核心业务系统的性能。

　　（三）启发式推荐模型

　　系统的推荐功能是其智能化的重要体现。不同于复杂的协同过滤或深度学习模型，系统采用了一种轻量级、高效的启发式推荐策略，其实现位于project/views/car_information.py。该模型的核心思想是“基于用户点击历史的行为召回”。

　　其工作流程分为两步：

　　行为统计：当用户点击某辆汽车详情时，系统会记录一条hits日志，包含source_id（被点击车辆的ID）。

　　候选召回：当用户请求推荐列表时，系统首先查询hits表，统计所有source_id的点击频次，找出最受欢迎的车辆。然后，提取该热门车辆的energy（能源类型，如纯电动、插电混动）作为召回维度。最后，从car_information表中筛选出所有energy类型相同的车辆作为候选集，并返回最多12条。

　　尽管源码注释提及“余弦相似度”，但实际代码并未实现。其相似度计算similar(s, t, f)函数仅对字符串进行简单的编辑距离归一化处理，用于对召回结果进行微调排序。因此，该模型本质上是一种基于热门物品属性（能源类型）的关联规则推荐，具有实现简单、响应迅速、解释性强的优点，非常适合于新能源汽车这种属性（能源类型）对用户决策影响巨大的场景。

4.4.2 模型调用

　　构建好的数据模型需要通过标准化的接口对外提供服务，供前端应用调用。系统采用Flask框架构建RESTful API，并设计了一套通用的控制器（Controller）和服务（Service）模式，实现了高度的代码复用和可维护性。

　　（一）动态路由注册

　　系统启动时（project/app.py），会自动扫描views目录下的所有Python文件。对于每个文件（如car_information.py），系统会动态加载其中的控制器类（如Car_information），并根据其内部的config字典（定义了get, post,get_api,post_api等方法列表）自动生成URL路由。例如，car_information.py中的List方法会被自动注册为/car_information/list的GET请求处理器。这种动态注册机制极大地减少了手动编写路由配置的工作量，使得新增业务模块变得异常便捷。

　　（二）通用数据访问层

　　所有业务控制器的底层都依赖于一套通用的数据访问逻辑。project/core/mysql.py中的MysqlPool类封装了SQLAlchemy的查询操作，提供了run、toWhere等方法，能够根据传入的字典参数自动生成WHERE条件。project/service.py中的Service基类则在此基础上，提供了Get_list（分页查询）、Get_obj（单条查询）、Add（新增）、Update（更新）、Del（删除）等标准化的CRUD方法。

　　更重要的是，系统还内置了多种聚合统计接口，这些接口直接服务于可视化需求：

　　Count：统计记录总数。

　　Count_group：按指定字段分组计数。

　　Sum / Avg：对数值字段进行求和或求平均值。

　　Bar_group：为柱状图准备的分组聚合数据。

　　例如，前端大屏要展示“品牌销量统计”时，只需向后端发送一个/api/sales_data/bar_group的GET请求，并附带group_field=brand参数，后端便会自动执行SELECT brand, SUM(sales_volume) FROMsales_dataGROUP BY brand类似的SQL，并将结果以JSON格式返回。这种配置化的聚合能力是系统能够灵活支撑多种图表类型的关键。

表4-7核心业务表及其主要聚合查询示例

业务表	可视化需求	聚合接口	SQL逻辑示例
car_information	汽车品牌统计	Count_group	SELECT manufacturer, COUNT(*) FROM car_information GROUP BY manufacturer
sales_data	品牌销量统计	Bar_group	SELECT brand, SUM(volume) FROM sales_data GROUP BY brand ORDER BY SUM(volume) DESC
sales_data	今日销量统计	Get_list (带时间过滤)	SELECT date, volume FROM sales_data WHERE date = CURDATE()
user	地理分布统计	Count_group	SELECT province, COUNT(*) FROM user GROUP BY province

**

4.4.3 可视化分析

　　可视化是数据价值的最终呈现环节。系统通过前端Vue.js框架结合ECharts库，构建了一个交互式的大屏展示界面（screen.html），将后端提供的聚合数据转化为直观、易懂的图形。

　　大屏集成了六种核心图表，每种图表对应一个特定的业务分析维度，并通过独立的JavaScript选项文件（如barOption.js, pieOption.js）进行配置。这些图表并非孤立存在，而是构成了一个有机的整体分析视图。

表4-8大屏核心可视化组件与数据源映射

图表类型	对应文件	后端API	分析维度
环形图	roseOption.js	/api/car_information/count_group	品牌、地域分布
柱状图	barOption.js	/api/sales_data/bar_group	品牌均价、销量对比
横向柱状图	stackedBarOption.js	/api/sales_data/bar_group	销量排名
折线面积图	stackedAreaOption.js	/api/sales_data/get_list	价格时序
折线图	dynamicLineOption.js	/api/sales_data/get_list	销量时序

　　除了静态展示，大屏还支持一定程度的交互。用户可以通过下拉菜单选择不同的时间范围、品牌或地域，图表会随之动态刷新，实现“所见即所得”的数据探索体验。这种交互能力使得决策者能够深入挖掘数据背后的故事，而不仅仅是被动接受预设的结论。

　　通过对该可视化系统的构建与分析，可以得出以下几点重要发现与现实启示：

　　数据管道的健壮性至关重要：增量采集与MySQL-Hive同步机制的成功实施，证明了构建一个稳定、高效、可扩展的数据管道是任何大数据应用成功的基石。

　　轻量级模型的实用价值：在特定业务场景下（如基于强属性的推荐），启发式规则模型相比复杂模型更具优势，它开发成本低、可解释性强、维护简单，且能满足核心业务需求。

　　可视化即洞察：将复杂的数据聚合结果通过精心设计的图表进行呈现，能够极大地降低非技术人员的理解门槛，加速数据驱动的决策过程。多维图表的组合使用，可以从不同角度全面刻画市场格局。

　　市场格局清晰显现：可视化分析结果清晰地揭示了当前新能源汽车市场的“哑铃型”结构——一端是以比亚迪为代表的高性价比大众市场，另一端是以蔚来、理想为代表的高端市场。这为车企制定产品战略和市场定位提供了直接依据。

　　地域差异显著：用户地理分布数据凸显了区域市场发展的不均衡性，建议车企在巩固优势市场的同时，加大对中西部潜力市场的渠道建设和政策研究。

　　综上所述，本系统不仅成功实现了技术目标，其输出的分析结果也具有显著的商业指导意义，充分体现了数据可视化在现代产业分析中的核心价值。

第五章 系统实现

5.1 普通用户功能实现

5.1.1 通知公告管理功能实现

　　通知公告管理功能主要是对通知信息进行展示浏览，系统支持向普通用户开放通知内容读取，普通用户能够完成公告内容的日常查阅，在该功能中，可实现对已发布信息的访问操作。通知公告管理界面如图5-1所示。

图5-1通知公告管理界面

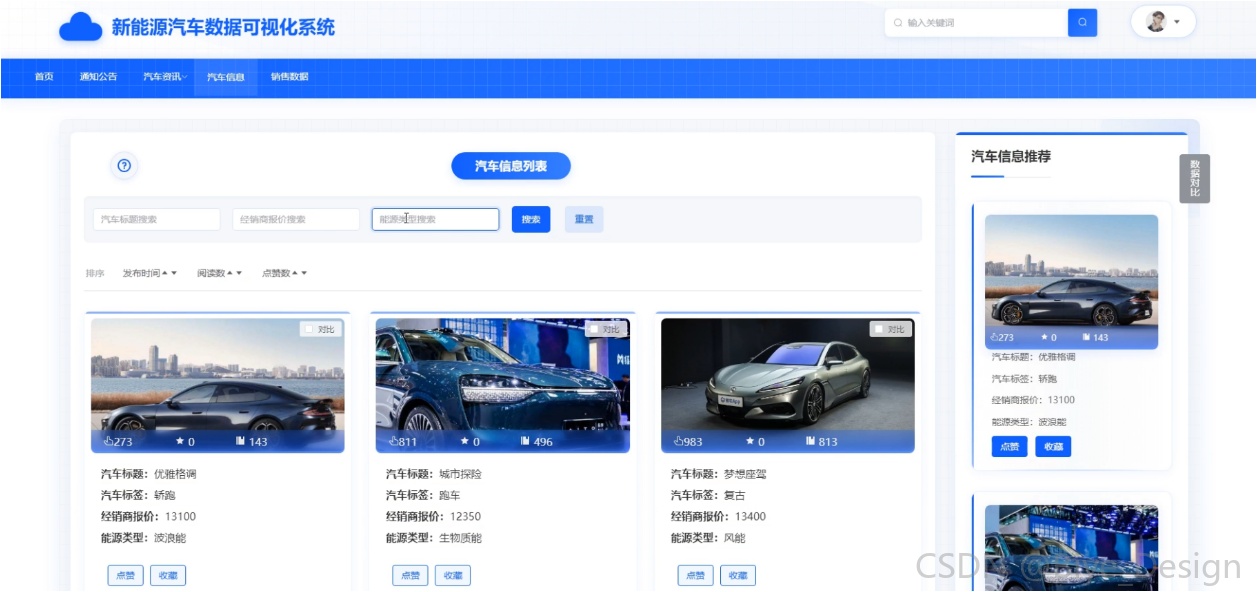

5.1.2 汽车信息查看功能实现

　　汽车信息查看功能主要是对新能源汽车数据进行浏览操作，普通用户可访问系统展示的车辆信息，该功能实现用户对车辆数据的直接检索和查阅，系统对数据请求进行反馈处理。汽车信息查看界面如图5-2所示。

图5-2汽车信息查看界面

5.1.3 汽车信息推荐查看功能实现

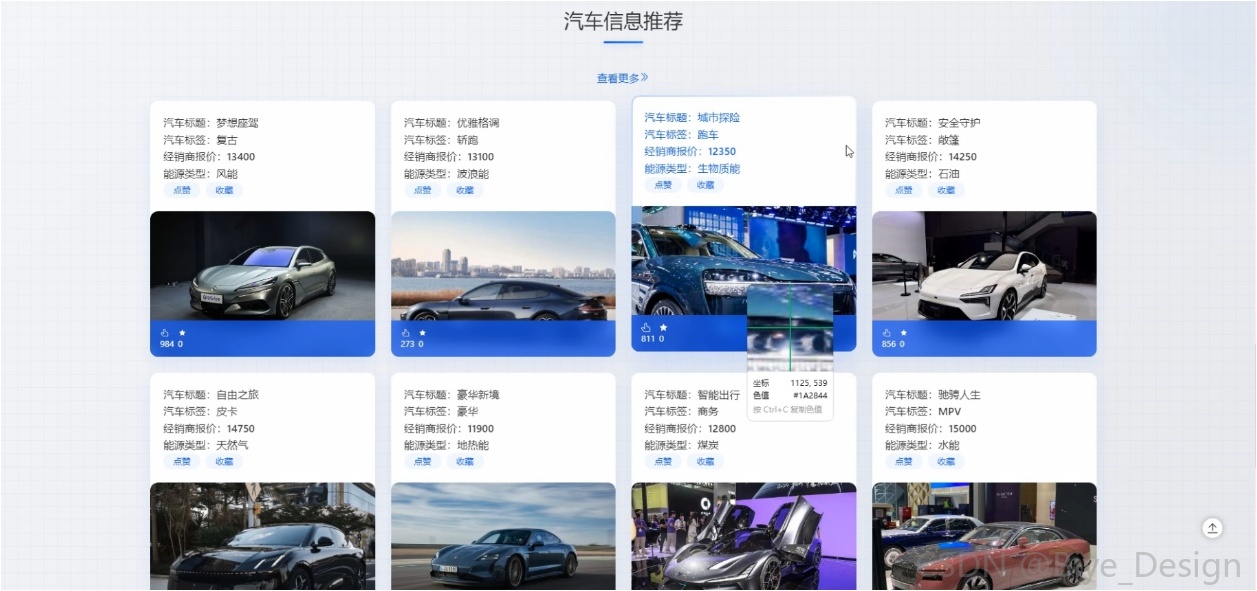

　　汽车信息推荐查看功能主要是对个性化车辆进行动态推荐，系统提供基于一定逻辑的数据筛选，当前普通用户能够查阅符合条件的推荐内容，该模块完成对用户需求适配结果的交互显示。汽车信息推荐查看界面如图5-3所示。

图5-3汽车信息推荐查看界面

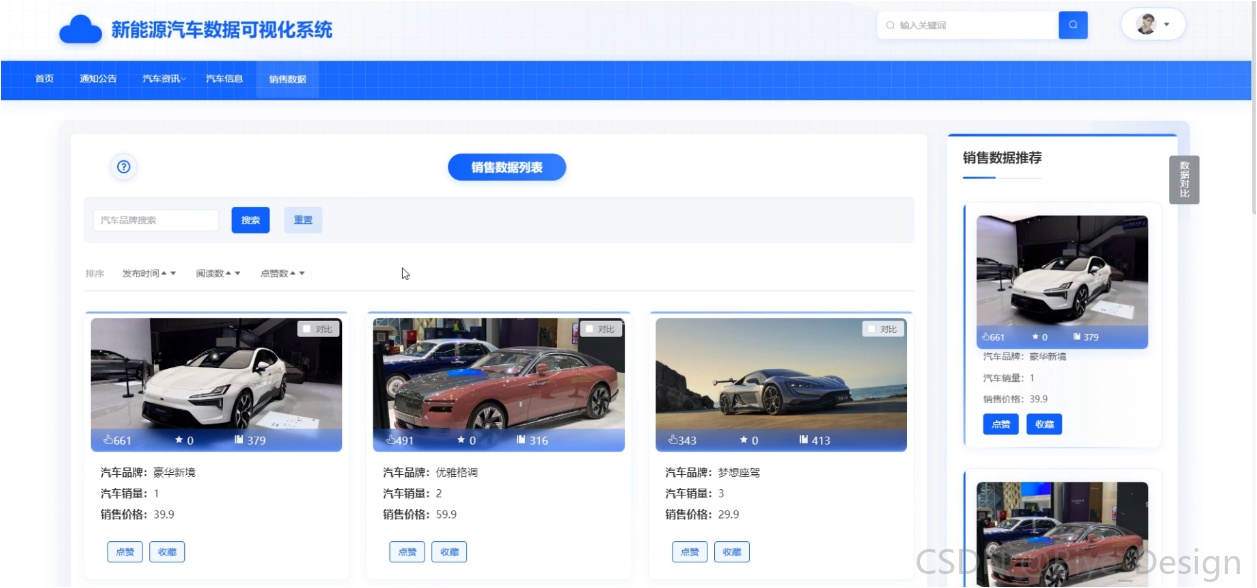

5.1.4 销售数据查看功能实现

　　销售数据查看功能主要是对历史新能源汽车销售信息进行浏览，系统允许普通用户选择相关数据进行查看，用户能够获得不同区间或类别的数据展示，销售相关内容会按请求进行状态更新。销售数据查看界面如图5-4所示。

图5-4销售数据查看界面

5.1.5 销售数据对比功能实现

　　销售数据对比功能主要是对多个销售数据集进行纵向/横向分析，普通用户可以对不同数据内容进行比较，系统提供并呈现数据对比分析结果，该模块自动处理相关数据并生成图表。销售数据对比界面如图5-5所示。

图5-5销售数据对比界面

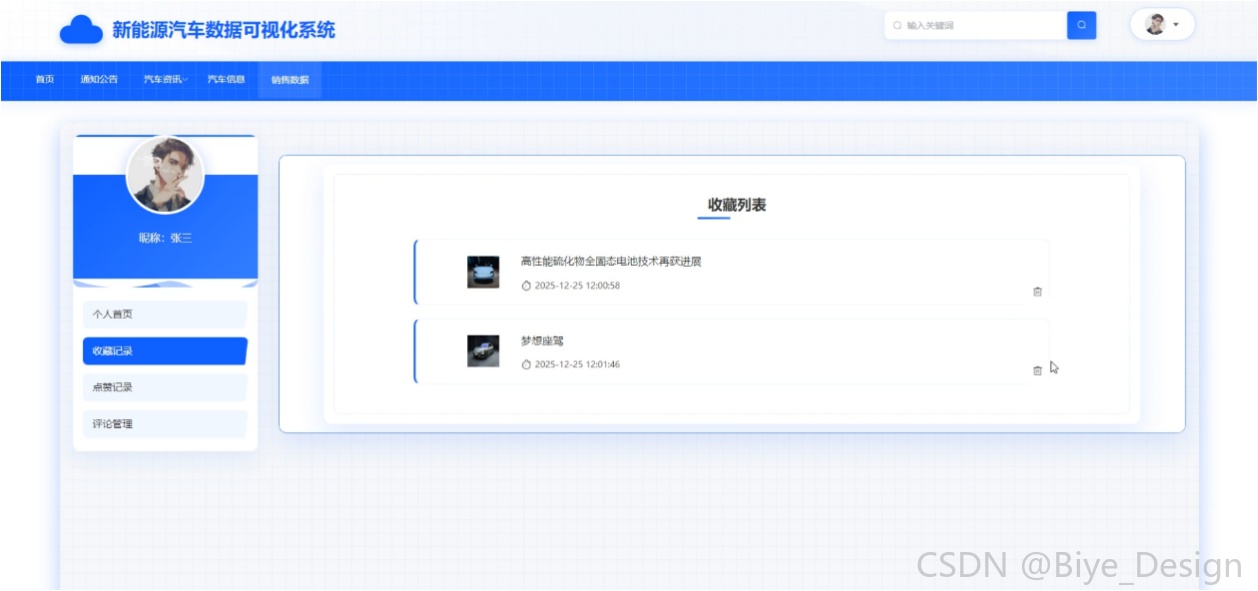

5.1.6 收藏记录管理功能实现

　　收藏记录管理功能主要是对用户收藏内容进行统一管理，当前普通用户执行收藏结果维护操作，系统自动记录与分类展示收藏项目，用户能够对收藏状态进行更新。收藏记录管理界面如图5-6所示。

图5-6收藏记录管理界面

5.1.7 点赞记录管理功能实现

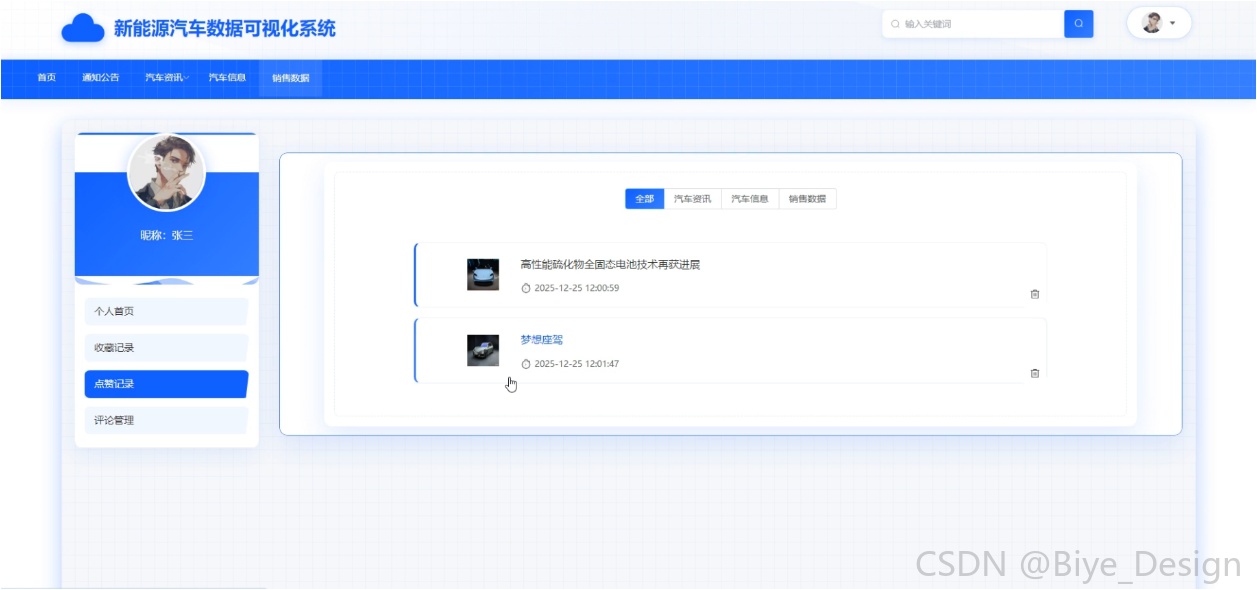

　　点赞记录管理功能主要是对点赞操作进行归集与浏览，普通用户能够完成点赞行为与结果查看，该功能实现点赞数据的及时记录和同步，系统对状态变更进行响应处理。点赞记录管理界面如图5-7所示。

图5-7点赞记录管理界面

5.2 管理员功能实现

5.2.1 销售数据管理功能实现

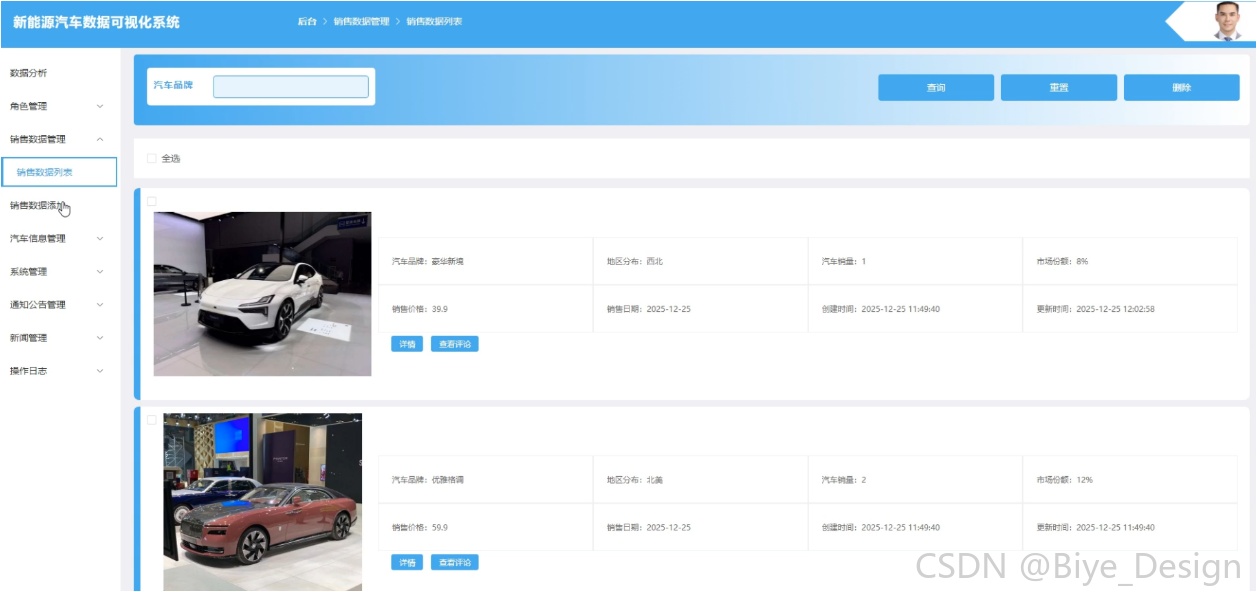

　　销售数据管理功能主要是对系统销售数据内容进行添加、编辑和删除，管理员能够直接操作与维护相关数据集，该功能实现销售数据的状态维护与同步，系统对数据变动做相应处理。销售数据管理界面如图5-8所示。

图5-8销售数据管理界面

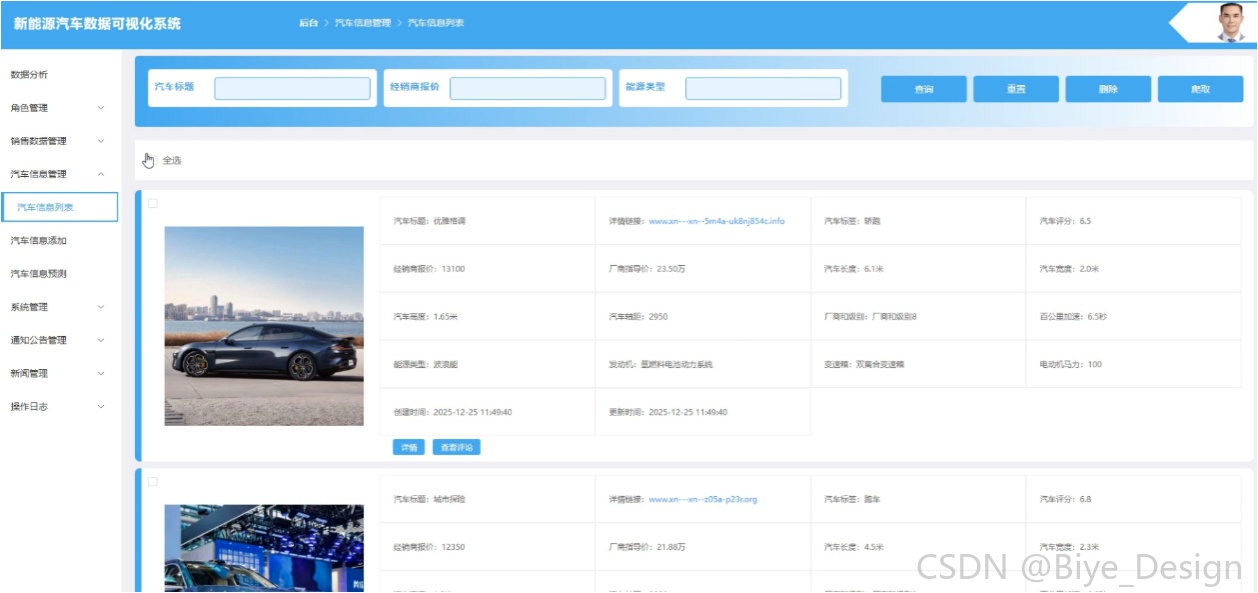

5.2.2 汽车信息管理功能实现

　　汽车信息管理功能主要是对新能源汽车信息进行综合维护，系统支持管理员对车辆数据进行录入与调整，管理员可对全部数据信息集中管控，该模块完成数据内容的批量处理和归档。汽车信息管理界面如图5-9所示。

图5-9汽车信息管理界面

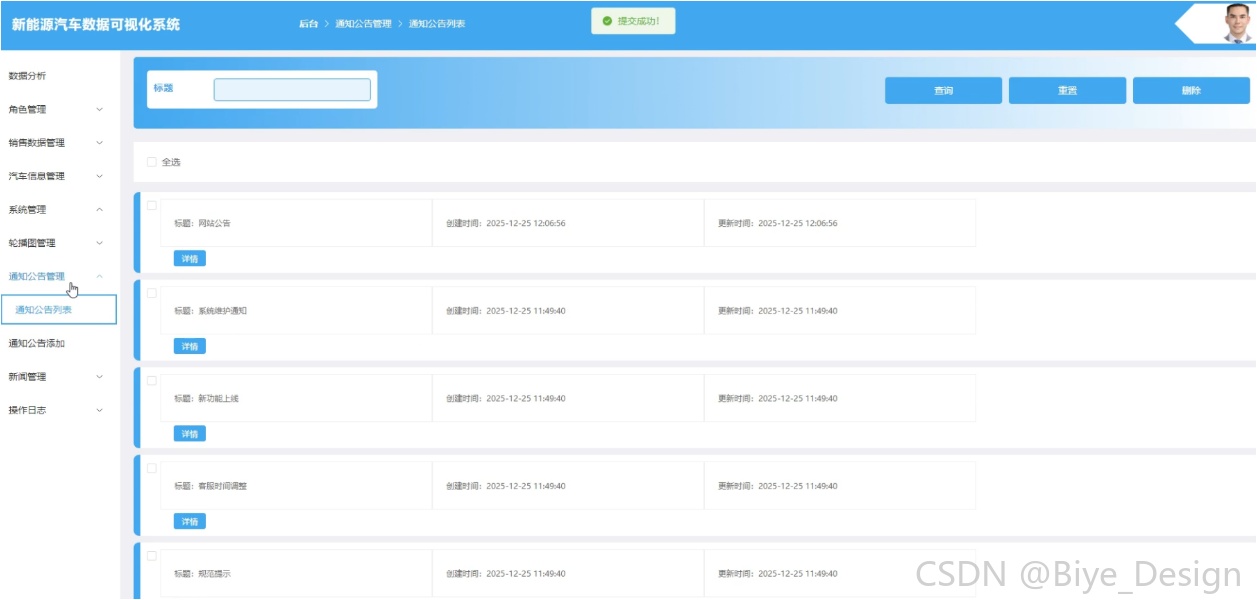

5.2.3 通知公告管理功能实现

　　通知公告管理功能主要是对系统发布内容进行集中管理，管理员可发布或删除通知相关信息，系统支持公告内容的同步更新，公告数据会按照操作指令进行差异化处理。通知公告管理界面如图5-10所示。

图5-10通知公告管理界面

5.3 可视化功能实现

5.3.1 汽车品牌统计功能实现

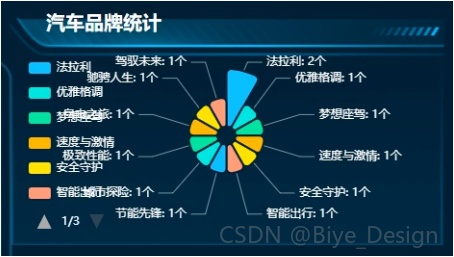

　　汽车品牌统计功能主要是对品牌分布信息进行图形化展现，系统基于数据集生成对应的环形图可视结果，用户能够直观检查品牌成分结构，该功能自动对统计内容进行持续同步。汽车品牌统计界面如图5-11所示。

图5-11汽车品牌统计界面

5.3.2 地理分布统计功能实现

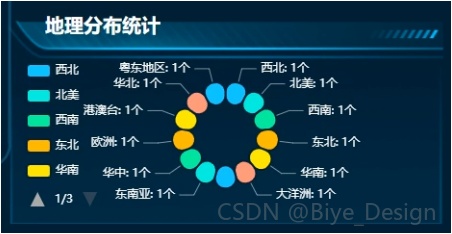

　　地理分布统计功能主要是对地域销售数据进行环形图可视化，系统可处理各地相关数据信息，用户能够获取区域数据分布结构，地理统计结果由系统实时统一展现。地理分布统计界面如图5-12所示。

图5-12地理分布统计界面

5.3.3 品牌销价统计功能实现

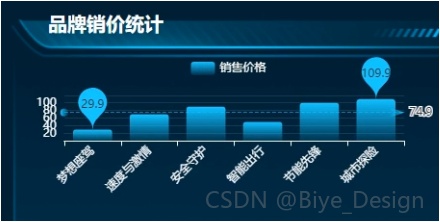

　　品牌销价统计功能主要是对不同品牌销售信息进行柱状展示，该模块完成数据归集与对比输出，用户能够观察品牌间销价变化关系，系统对所有相关数值进行归类并生成可视化结果。品牌销价统计界面如图5-13所示。

图5-13品牌销价统计界面

5.3.4 汽车信息统计功能实现

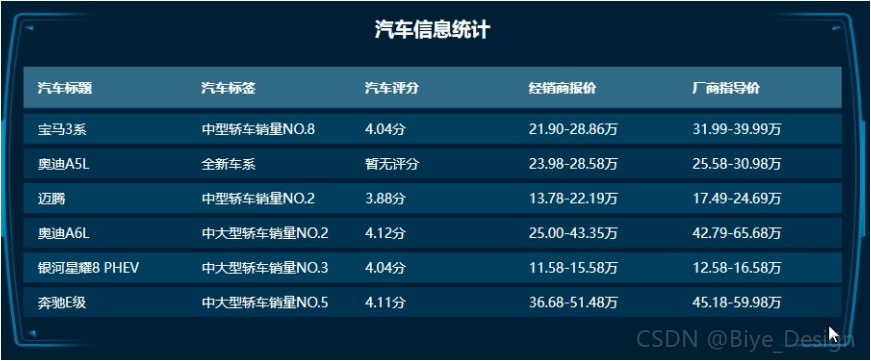

　　汽车信息统计功能主要是对全部车辆基础数据进行表格化统计，系统可输出结构化的表格式内容，用户能够获取详细的数据项分布情况，该功能按类别和属性对输入数据进行梳理。汽车信息统计界面如图5-14所示。

图5-14汽车信息统计界面

5.3.5 品牌销量统计功能实现

　　品牌销量统计功能主要是对不同品牌销量数据进行横向柱状展示，系统可依据自动聚合逻辑输出可视分析内容，用户可以直观看到各品牌销量差异，该功能对原始数据进行分类处理与可视化输出。品牌销量统计界面如图5-15所示。

图5-15品牌销量统计界面

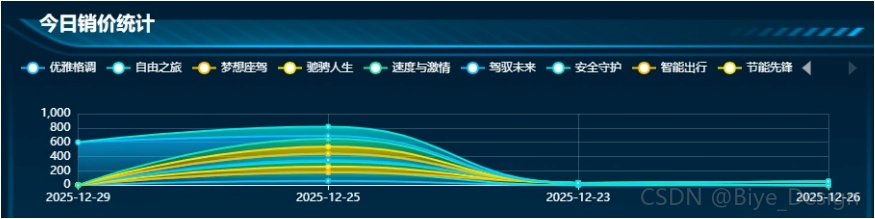

5.3.6 今日销价统计功能实现

　　今日销价统计功能主要是对当天销价变化趋势进行多系列面积图展示，系统实现对于多类数据信息的时序分析，用户能够把握不同类别销价的变化过程，相关数值动态归入对应系列并输出折线图形。今日销价统计界面如图5-16所示。

图5-16今日销价统计界面

5.3.7 今日销量统计功能实现

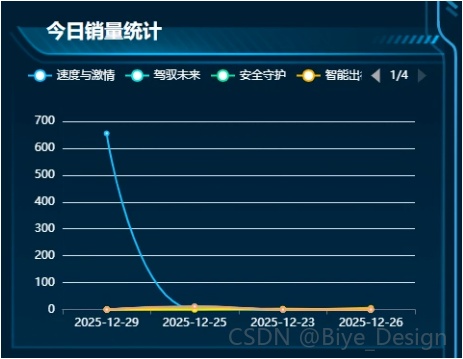

　　今日销量统计功能主要是对当天销售数量进行折线趋势分析，系统可捕获所有日增数据信息，当前用户可获悉销量动态走势，该模块实现所有统计内容的时序化曲线展示。今日销量统计界面如图5-17所示。

图5-17今日销量统计界面

第六章 系统测试

6.1 系统测试目的

　　系统测试旨在验证基于Hadoop的新能源汽车数据可视化系统的核心业务逻辑是否与设计规格高度吻合，检验各功能模块的闭环运作效率以及业务规则的匹配度，对系统鲁棒性进行评估[20]。测试过程关注全链路数据一致性和交互准确性，确保各功能模块之间低耦合度，提升系统整体架构的稳定性。通过边界条件与容错校验，分析系统应对不同操作场景下的风险控制能力，为实际上线提供数据保障。

6.2 系统测试的原则与方法

　　测试过程中遵循严谨的科学方法，对系统主要业务流程进行端到端完整验证。采用等价类划分与边界值分析技术，同时应用黑盒测试策略，模拟真实业务场景输入判定系统输出，重点关注数据流的闭环和异常处理。同时综合回归测试与单元测试，确保系统在功能迭代与优化后各模块间的协作依然稳定可靠。测试覆盖范围包括功能性、性能、可靠性等多个维度，保障系统满足实际应用需求。

6.3 测试用例

　　（1）通知公告管理功能

　　通知公告管理功能用于维护与发布系统内的公告信息，保证信息的及时有效传递，通知公告管理功能测试如表6-1所示。

表6-1通知公告管理功能测试表

测试项	测试目的	测试步骤	预期结果	实际结果
公告创建	检验公告新增功能	输入公告内容提交保存	公告信息保存成功	符合预期
公告编辑	验证公告修改有效性	修改公告内容后保存	公告修改后内容正确展示	符合预期
公告删除	校验公告删除操作	删除已发布公告	公告列表中对应公告消失	符合预期

　　（2）汽车信息查看功能

　　汽车信息查看功能支持用户查询新能源汽车详细信息，汽车信息查看功能测试如表6-2所示。

表6-2汽车信息查看功能测试表

测试内容	测试步骤	预期结果	实际结果
查询品牌信息	输入品牌关键词检索	展示该品牌相关信息	一致
浏览车型参数	查看指定车型详细参数	显示完整车型参数列表	一致
历史信息访问	查询往期汽车数据	显示历史数据内容	一致

　　（3）销售数据管理功能

　　销售数据管理功能实现销售数据的录入与维护，保障数据及时更新与准确统计，销售数据管理功能测试如表6-3所示。

表6-3销售数据管理功能测试表

模块名称	测试内容	操作	预期结果	实际结果	结论
销售录入	新增销售数据操作	输入数据后保存	数据入库并展示	符合预期	测试成功
销售编辑	修改既有数据	修改后提交	数据变更后正确反映	符合预期	测试成功
销售删除	移除无效数据	执行删除操作	数据库中对应数据移除	符合预期	测试成功

　　（4）汽车信息推荐查看功能

　　汽车信息推荐查看功能为用户推送个性化汽车信息，汽车信息推荐查看功能测试如表6-4所示。

表6-4汽车信息推荐查看功能测试表

测试内容	测试步骤	预期结果	实际结果
推荐生成	系统自动匹配用户兴趣	推送符合兴趣汽车信息	一致
推荐展示	用户访问推荐页	推荐信息及时加载	一致
推荐数据准确性	检查推荐数据内容	推荐数据与用车需求吻合	一致

　　（5）品牌统计可视化功能

　　品牌统计可视化功能通过环形图展示各汽车品牌销售占比，品牌统计可视化功能测试如表6-5所示。

表6-5品牌统计可视化功能测试表

序号	测试功能	测试步骤	预期结果	实际结果
1	环形图渲染	加载品牌统计页面	环形图分块准确反映各品牌占比	一致
2	数据信息联动	切换显示年度统计数据	图表动态变更展示内容	一致
3	数据图表一致性	检查底层数据与可视化结果	图表与原始数据完全一致	一致

6.4 测试结果分析

　　系统测试结果显示各业务模块运行稳定，各功能实现与设计要求相符。所有测试用例均达到预期效果，边界条件测试后系统表现良好，无异常及数据一致性问题。功能闭环完整，各交互流程流畅，系统整体架构具备高稳定性与容错能力，为后续上线应用提供可靠支撑。

总结

　　本文主要研究和开发新能源汽车数据可视化系统，使用Hadoop大数据生态系统对海量汽车数据信息进行高效存储、处理和展示。新能源汽车行业在产业升级、市场扩张的过程中对数据分析、实时洞察的要求越来越高，传统的处理方式已经不能满足大数据量、复杂分析任务的要求。本系统用数据可视化的方式为企业、用户呈现直观的数据，给决策分析提供强有力的支撑，提高了企业、用户的信息化信息获取、管理效率，解决了企业、用户在数据管理、信息服务方面存在的实际问题。

　　系统开发过程中，从需求分析、设计、编码实现和测试等环节紧密相连。对用户和管理员的主要需求进行充分的调研，根据实际情况制定了功能方案，保证了系统实际应用的需要。设计阶段用Hadoop生态做底层的大数据存储和处理，配合Flask框架完成前后端逻辑、数据接口、用户交互，MySQL做结构化数据的管理，Pandas做复杂的分析和统计。技术架构上实现统一和分工，使数据处理可以扩展，系统运行更加稳定，各个功能模块之间也可以实现数据流转，并且性能有所提高。系统主要实现了通知公告、汽车信息浏览和推荐、销售数据多维度展示与对比、收藏点赞等用户交互功能，并且给管理员留有数据管理的入口。数据可视化模块包含品牌统计、地域分布分析、品牌销价对比、销售趋势等图表和表格的展示，可以满足各种维度的分析需求。

　　系统目前还存在一些不足。部分数据处理流程在并发情况下效率不高，数据分析模块的深度挖掘还不是很充分，可视化展示的交互性单一，不能满足各个用户不同的需求。系统兼容性、易用性方面需要改进，在不同的终端设备上部分功能的适配程度没有达到预期的效果，功能的集成度还有待提高。数据安全及隐私保护措施还没有形成系统的管理，部分基础数据更新速度较慢，造成分析时效性差。

　　针对现有的不足之处，之后可以采用实时数据流处理的方式提高系统的响应速度，丰富可视化交互的形式，将智能推荐算法应用到实际中去，从而给用户提供个性化的服务。增强系统多端适配、界面优化，改善用户体验。完善数据安全及隐私保护体系，改善数据更新程序，保证分析结果及时准确。新能源汽车数据可视化系统在产业数字化转型以及市场分析方面有着十分广阔的运用前景，可以给企业决策、用户服务以及行业智能化发展赋予更为扎实的数据支撑和技术支持。

参考文献

[1] 潘美希,周晓林.我国新能源汽车股票风险度量分析[J].合作经济与科技, 2026, 36(8): 46-49.

[2] 张宁,杨文博,常绍燕,等.基于高精度实时仿真模型的电机测试系统验证[J].汽车实用技术, 2026, 51(6): 70-76.

[3] 黄锋,顾竹君,范天赐,等.基于PGSD能力分析模型的课程思政探索与研究——以新能源汽车使用与维护课程为例[J].汽车实用技术, 2026, 51(6): 113-117.

[4] 杨勇,闵全钊,张万鑫,等.电动汽车底护板金属支架开裂分析及优化[J].汽车实用技术, 2026, 51(6): 51-55.

[5] 张磊,符丁蜜,伍莹,等.锂离子电池隔膜失效分析和改进策略[J].电源技术, 2026, 50(3): 362-373.

[6] 李玉凡,史元元,肖雨轩.基于扭转共振分析的纯电动汽车搓板路冲击载荷抑制研究[J].汽车科技, 2026, 41(2): 6-13.

[7] 崔博鸿,王玉宁.基于Test.Lab对乘用车路噪问题的分析[J].汽车科技, 2026, 41(2): 54-58.

[8] BhakreSS,DhobleA,KotambkarM. Experimental and numerical analysis of helical oscillating heat pipes with hybrid nanofluid for electric vehicle batteries[J]. International Journal of Thermal Sciences, 2026, 226(1): 110850.

[9] Gao Y, Peng Y, Xiang Z, et al. Comprehensive analysis of jet fire plume characteristics and radiation heat transfer of large-format lithium iron phosphate batteries with different capacities[J]. Applied Thermal Engineering, 2026, 295(1): 130647.

[10] Huo Y, Chi H, Lu J, et al. Performance and thermal analysis of solid oxide fuel cells using solid waste gasification gas: a multi-physics modeling study[J]. Applied Thermal Engineering, 2026, 295(1): 130576.

[11] Shan J, Shi R, Jiang L, et al. Single-cell transcriptomic analyses reveal angiogenic vascular responses to chronic cerebral hypoperfusion[J].iScience, 2026, 29(4): 115331.

[12] Singh S,ParashariS G,BalagaR M. Electric vehicle adoption: Alternative policy incentives and their substitutability with direct subsidies[J]. Transport Policy, 2026, 82(1): 104119.

[13] 王子昱.基于Hadoop的大数据云计算处理的实现[J].无线互联科技, 2023, 20(19): 89-91.

[14] 刘培林,赵伟,申燕萍. Vue.js跨平台开发基础教程[M].北京:机械工业出版社, 2022: 304.

[15] 明日科技. MySQL快速入门到精通[M].北京:化学工业出版社, 2023: 362.

[16] 高丽,马雪.基于Hadoop的应用型本科大数据专业课程教学资源整合[J].信息与电脑(理论版), 2023, 35(19): 221-223.

[17] 周宪章,彭阳. Hadoop大数据技术原理与应用[M].重庆:重庆大学出版社, 2023: 205.

[18] 王云英.基于分布式多层数据库的图书管理系统设计[J].信息与电脑(理论版), 2024, 36(13): 82-84.

[19] 林育蓓,汤德佑,汤娜.数据库技术及应用[M].北京:机械工业出版社, 2024: 302.

[20] 王红刚,谢秉贤,王征风.软件工程理论与实践[M].西安:西北大学出版社, 2024: 262.

致谢

　　步入论文写作的尾声，回顾过去几年求学的时光，许多真切的点滴浮现心头。在学术探索的道路上，导师的严谨态度与细致指导为我指明了前行方向。遇到疑惑和瓶颈时，能够获得耐心的引导和适时的提醒，让我在专业知识与思考方式上都获益良多。这种理性的思辨与温和的交流风格，对我日后如何面对未知问题有着长远的影响。

　　同窗好友间的坦诚交流与互帮互助，是推动我突破自我局限的重要动力。备考与写作期间，大家真切地分享观点、交换资料，在轻松的讨论和偶尔的争论中，知识得到了碰撞和生长。每一次合作都不仅仅是任务的完成，更是学会倾听、尊重不同立场的过程，这让我更深刻地意识到合作与包容的价值。

　　来到现在，始终不能忽略家人在背后默默的支持。无论是学业压力下的低落时刻，还是取得些许进步时的喜悦时分，都因家人的理解和陪伴变得更加从容。在有限的时间和精力内权衡学业与生活，是一段自我调适的过程，也促使我反思如何在成长中保持初心，学会担当。

　　毕业论文的完成不仅仅意味着一个阶段性的结束，更是自我认知和能力提升的见证。这一路上的收获，归于所遇的每一位良师益友及身边的亲人，也提醒自己继续保持谦逊进取之心，迎接新的起点。

源码获取私信联系我即可~

大家点赞、收藏、关注、评论啦精彩专栏推荐订阅：在下方专栏👉
