射频集成电路（RFIC）是无线通信和雷达系统的核心，它像一座桥梁，将数字世界的信息转换为能在空气中传播的电磁波，并在接收端将微弱的电磁波还原为可处理的信号。下面从多个维度来丰富地介绍RFIC。

一、什么是RFIC？—— 定义与位置

RFIC 是 Radio Frequency Integrated Circuit（射频集成电路）的缩写。它是一种工作在射频频段（通常指 300kHz 到 300GHz，但消费电子主要集中在 600MHz 到 100GHz）的模拟与混合信号集成电路。

如果把整个无线通信系统比作人体：

数字基带芯片（如 CPU、DSP）：是大脑，负责逻辑运算和数据处理。
RFIC：是嘴巴和耳朵，负责将处理好的数据“喊”出去（调制、上变频、功率放大），并把空气中的微弱信号“听”进来（低噪声放大、下变频、解调）。
天线：是声带和耳膜，负责电磁波与电信号的转换。

RFIC 决定了设备能否在嘈杂的电磁环境中准确、高效、低功耗地收发信息。

二、RFIC 的架构演变：从分立到高度集成

RFIC 的历史是一部高度集成化的历史。

分立元件时代：早期手机（如“大哥大”）的射频部分由大量的分立晶体管、电感、电容和滤波器组成，体积巨大、功耗极高、成本昂贵。
模块化时代：出现了将接收链路或发射链路封在一起的射频前端模块，以及独立的收发信机芯片。
全集成 SoC 时代：如今的智能手机通常采用 SoC（系统级芯片） 架构。
- Transceiver（收发机）：负责频率变换和调制解调，通常采用 CMOS 工艺。
- FEM（射频前端模组）：包含 PA（功率放大器）、LNA（低噪声放大器）、开关和滤波器。由于 PA 对效率和线性度要求极高，常使用 GaAs（砷化镓）或 GaN（氮化镓）工艺，有时与 CMOS 控制器封装在一起（SiP，系统级封装）。

三、RFIC 的核心电路模块（内部世界）

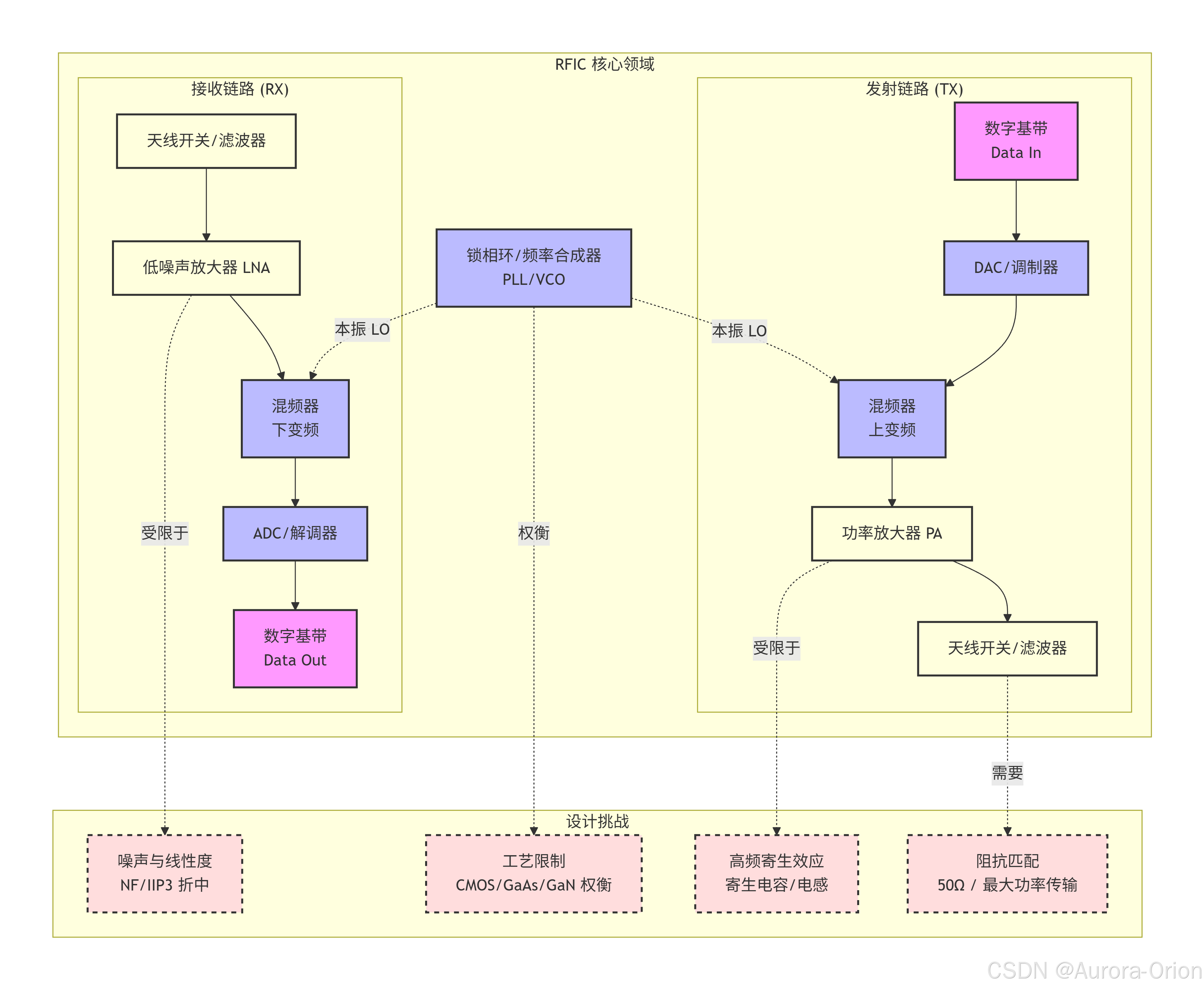

一块典型的 RFIC 内部包含以下关键模块，它们协同工作，完成信号的“魔术”：

低噪声放大器：
- 职责：接收链路的“第一关”。天线接收到的信号极其微弱（可能只有微伏级），LNA 需要在尽量不引入额外噪声的情况下将信号放大。
- 关键指标：噪声系数（越低越好）、增益、线性度。
混频器：
- 职责：频率的“搬运工”。它利用本振信号，将高频信号下变频到中频或基带（接收），或将基带信号上变频到高频（发射）。
- 难点：混频过程中会产生大量不需要的谐波和杂散，需要精心设计以抑制。
频率合成器与压控振荡器：
- 职责：系统的“节拍器”和“导航仪”。VCO 产生一个可调的高频正弦波，频率合成器（通常基于锁相环 PLL）将其锁定在精确的信道频率上。
- 关键指标：相位噪声（决定信号纯净度）、锁定时间（决定跳频速度）。
功率放大器：
- 职责：发射链路的“最后一道关口”。将待发射的信号放大到足够的功率（如 +30dBm，即 1 瓦），以便通过天线辐射出去。
- 难点：效率与线性度的折中。为了省电，希望效率高（如使用 Doherty 或包络跟踪技术）；为了保证信号不失真，又需要线性度高。
滤波器和开关：
- 滤波器：负责“筛沙子”，只让想要的频段信号通过，滤除带外干扰。在 IC 内部常用无源 LC 网络或声表面波/体声波器件（SAW/BAW，通常在片外或封装内集成）。
- 开关：负责时分双工系统中收发通道的切换，或不同频段的切换。

四、RFIC 的设计挑战：戴着镣铐跳舞

RFIC 设计被认为是模拟 IC 设计中最困难的分支之一，因为它需要处理“看不见的敌人”：

高频寄生效应：在 GHz 频段，一根短短的键合线可能变成电感，两个靠近的走线会产生耦合电容。版图即电路，连线即元件。
噪声与干扰：衬底耦合、电源噪声、本振泄漏、镜像频率干扰。射频设计师需要像侦探一样追踪每一个微弱的杂散来源。
阻抗匹配：为了最大化功率传输并最小化反射，各级电路之间通常需要进行 50 欧姆（或复数共轭）阻抗匹配。这往往需要大量的片内或片外电感，而电感占面积大且 Q 值低。
多标准兼容：现代手机需要同时支持 2G/3G/4G/5G、WiFi、蓝牙、GPS。RFIC 必须具备极高的可重构性，通过数字控制切换频段、带宽和增益。
工艺限制：虽然 CMOS 工艺成本低且数字集成度高，但其击穿电压低（不适合做高压 PA）、衬底损耗大、无源器件性能差。这导致了射频前端常采用 GaAs（砷化镓）或 SOI（绝缘体上硅）工艺，而收发机则用 CMOS。
