一、系统概述

现代大型公共建筑内暖通空调、给排水、新风、电梯、通风等机电设备数量庞大，依靠人工操作管理成本高、调控滞后，极易造成能源浪费。楼宇自控系统（BA）是智慧建筑重要基础系统，通过物联网传感、自动控制技术，对建筑内各类机电设备进行集中监测、联动控制、自动化调度。

 系统能够根据室内温湿度、人员使用情况、室外环境参数自动调节设备运行工况，平衡舒适度与能耗，降低建筑运营成本，提升楼宇运维管理水平，广泛应用于写字楼、商业综合体、医院、会展中心、数据中心配套建筑等场景，是甲级写字楼、绿色建筑标配智能化系统。

二、系统架构

楼宇自控系统采用标准三层分布式架构：

1. 现场设备层：包含各类传感器、执行器、现场控制器，采集温湿度、压力、流量等环境与设备参数，接收指令调节风机、水泵、空调机组等设备运行状态。
2. 网络传输层：采用工业现场总线与以太网结合方式，实现现场控制器与中控主机的数据交互，具备良好抗干扰能力，适配复杂建筑机电环境。
3. 中央管理层：由中控主机、可视化监控平台组成，实现设备状态实时监视、参数设定、联动逻辑编辑、故障报警、运行数据存储与统计分析。

三、系统优势

1. 有效降低建筑能耗：摒弃人工粗放管理，依据环境负荷动态调节设备运行，避免设备持续满负荷无效运转，显著节约水电能耗。
2. 提升室内环境舒适度：持续监测室内环境指标，自动调节新风、空调运行，维持稳定舒适的室内温湿度与空气质量。
3. 延长机电设备使用寿命：避免设备长期超负荷运行，均衡启停调度，减少设备频繁启停带来的损耗，降低设备维修更换频次。
4. 减少人力运维投入：大部分设备实现无人自动运行，故障自动告警，运维人员可精准定位故障点位，降低巡检工作量。
5. 灵活的联动拓展能力：支持自定义设备联动逻辑，可对接安防、消防等其他智能化系统，实现跨系统协同动作。

• 产品介绍

1. 现场直接数字控制器（DDC） 系统现场控制核心，采集传感器信号，按照预设逻辑自动控制机电设备，具备独立运行能力，中控网络断开后仍可维持本地设备正常调控。
2. 多功能传感采集组件 包含温湿度、压差、空气质量等多种传感设备，实时采集建筑内部环境数据，为系统自动调节提供基础数据依据，测量精度高、稳定性强。
3. 机电执行控制组件 接收控制器指令，完成风阀、水阀、变频器等设备调节动作，实现风量、水流量精准调控，响应速度快，适配长期连续工作场景。

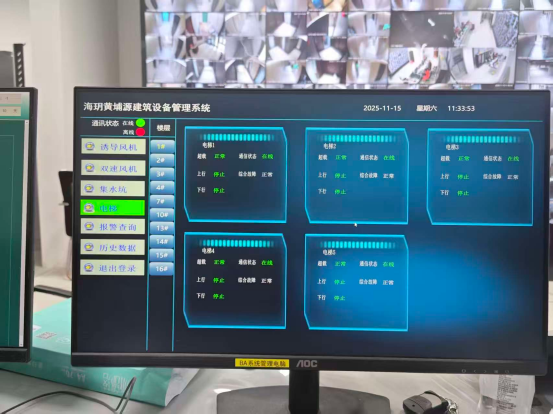

4. 楼宇自控可视化监控平台 图形化人机界面，直观展示所有机电设备运行状态，支持参数修改、时间表程序设置、历史曲线查询、异常告警记录，支持多终端访问。

五、项目案例

某某城市综合体项目，涵盖购物中心、甲级写字楼、地下配套设施，机电设备种类繁多，传统人工管理难度大。项目全面部署楼宇自控系统，统一管控空调、新风、给排水、通风排烟等设备。系统根据营业时间、季节变化自动调整设备运行模式，实现分区独立管控。系统投入运行后，建筑机电综合能耗得到有效控制，运维人员工作效率大幅提升，环境舒适度显著改善，满足综合体全天候稳定运营需求，成为城市商业建筑智能化标杆项目。
