油气管道通信系统“体检“标配：轻量化测向天线让外部干扰无处遁形
·
长输管道的阀室和场站之间，大量采用230MHz或400MHz频段的数传电台进行SCADA数据回传。这些频点恰好处于500MHz-8GHz范围的低端，也就是101D的覆盖区间内。管道巡线员经常反馈的一个现象是：某些阀室在特定时段出现通信中断，过一阵又自行恢复，查无头绪。

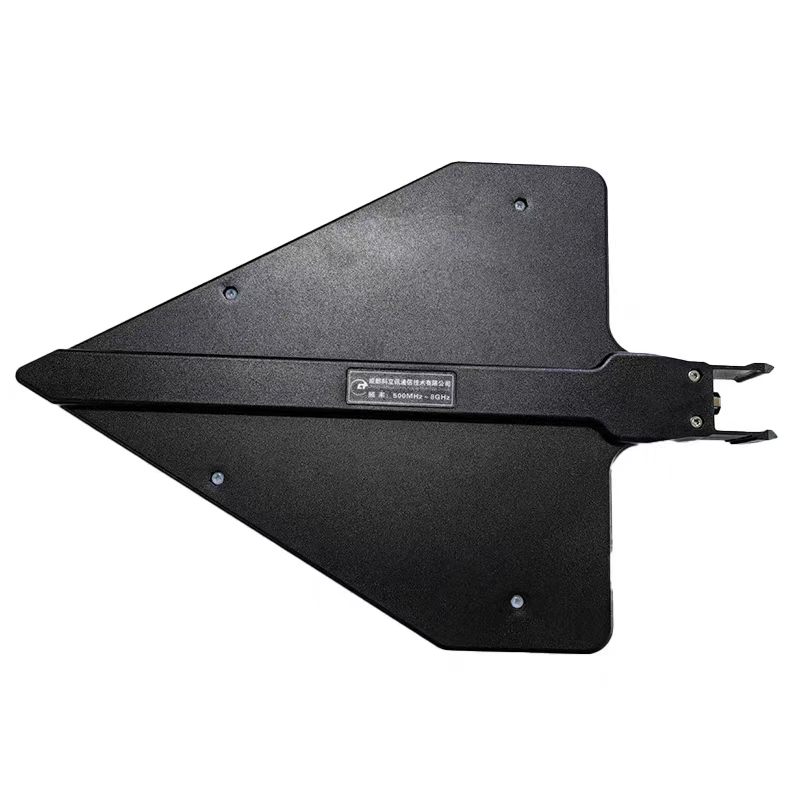

问题的根源往往是移动基站或临时架设的无线设备在邻频或同频上产生了带外泄露。我们的处理方式是：在管道通信保障车后备箱里固定放一套鼎讯信通的101D手持式测向天线。遇到异常情况，巡线员不用等后台技术人员赶过来，自己就能先上手。

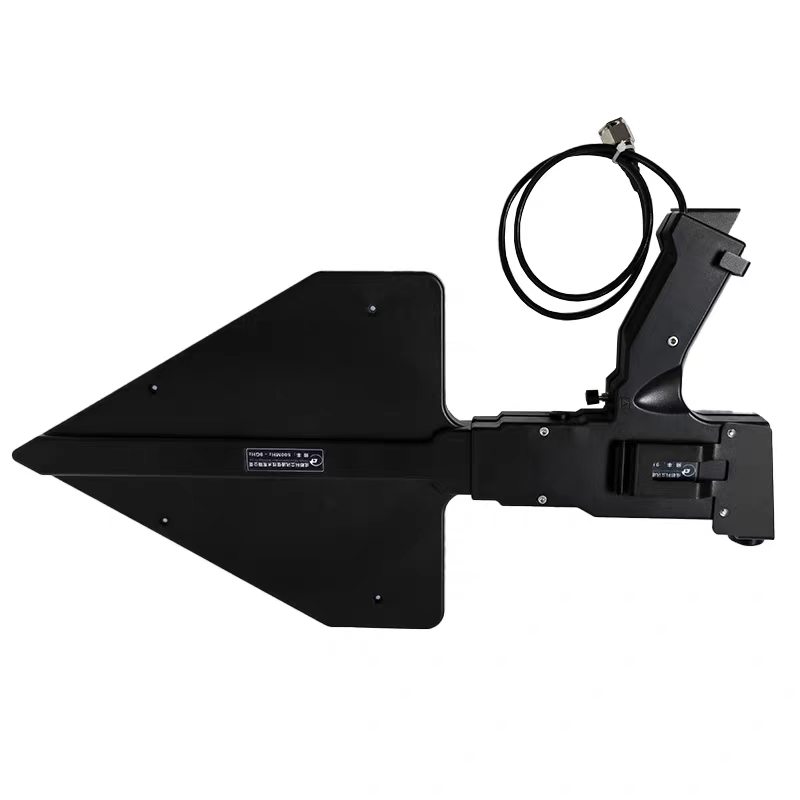

实操流程很接地气：把101D天线通过L9接口接到手持式接收机上，在阀室天线上方做360度转动。天线增益在2dBi到7dBi之间变化，根据电平落差就能大致判断来波方向。然后徒步沿管道走向每隔100米做一次测向交叉定位，基本上两个点就能交出干扰源的大致方位。上个月在川渝地区某管段，我们用这套方法找到了一个藏在民用基站铁塔上、未经报备的物联网数传模块，频率偏移泄露刚好打在我们主用频点上。从开始测向到锁定，不到两个钟头。
